3 схемы подключения мастер выключателя — без проводов, без клавиши, через контактор.

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

• Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
• Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
• Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ,  который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

Спальня

В спальне наша главная рекомендация — использовать проходные выключатели. Они очень удобны: включить свет можно одним выключателем у дверей, а выключить уже другим, который расположен у кровати. Однако нужно следить за тем, чтобы электрик правильно подсоединил провода и выключатели были между собой в согласии по расположению клавиш. То есть если у дверей комнаты вы включили свет, нажав на верхнюю часть выключателя, то интуитивно вы будете пытаться нажать на нижнюю часть ответного проходного выключателя у кровати. И наоборот, а так как проходные выключатели не имеют заданного положения включения, они работают как качели. Этот небольшой нюанс сложно поймать во время ремонта, но он может быть очень заметным в повседневной жизни.

Также в планировке спальни мы всегда делаем «проверку детской кроваткой», стараясь смоделировать ситуацию размещения мебели, если в спальне какое-то время будет жить ещё и малыш. Даже если вы понимаете, что это не ваш сценарий на ближайшее будущее, его можно предусмотреть, чтобы сделать планировку более грамотной. К тому же, возможно, однажды это оценят как плюс потенциальные покупатели.

Порядок работы коммутационного устройства

Действие всех коммутационных устройств осуществляется по одной и той же схеме. При отсутствии напряжения, пружина, расположенная в силовом узле, обеспечивает разомкнутое состояние контактов и удерживает их в этом положении.

После появления напряжения создается магнитное поле, направляющее усилие якоря на преодоление упругости пружины. В результате, начинается движение силового и коммутационного узла. Якорь сжимает пружину и в это же время перемещает контакты, приводя их в замкнутое положение. Электромагнитный сердечник катушки удерживает якорный элемент действием своего поля пока в цепь поступает напряжение. Когда ток уже не подходит к катушке, влияние поля заканчивается, и якорь совместно с контактами, усилием пружинного механизма приходит в начальное состояние.

Чтобы магнитный контактор нормально функционировал, к катушечным клеммам должно поступать напряжение, ограниченное строгими рамками. Чаще всего используется 220 вольт для одной фазы и 380 вольт для трех фаз. При использовании сети с тремя фазами большое значение имеет правильное подсоединение контакторной катушки. При номинальном показателе контакторного устройства 220 вольт, ее возможно соединить с любой фазой на выбор, а при 380 В схема подключения трехфазного устройства выполняется к линейному напряжению, между двумя любыми фазами.

Управлять контакторным прибором можно с применением специальной станции с кнопочными переключателями пуска нормально-разомкнутого вида и выключения – нормально-замкнутого вида. Дополнительное подключение еще одного контакта осуществляется параллельным способом с пусковой кнопкой, и по данной цепочке электричество попадает на катушку. Нажатие этой кнопки приводит к замыканию катушечной цепи, якорный элемент начинает свое движение и контакты тоже становятся замкнутыми. Когда контактор срабатывает, кнопка запуска отпускается, поскольку питание катушки обеспечивается посредством дополнительного контакта. При этом, положение всего устройства остается неизменным, то есть, магнитный контактор будет включен.

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Как перенести розетку
Что такое диммер
Расположение выключателей

Вакуумные выключатели

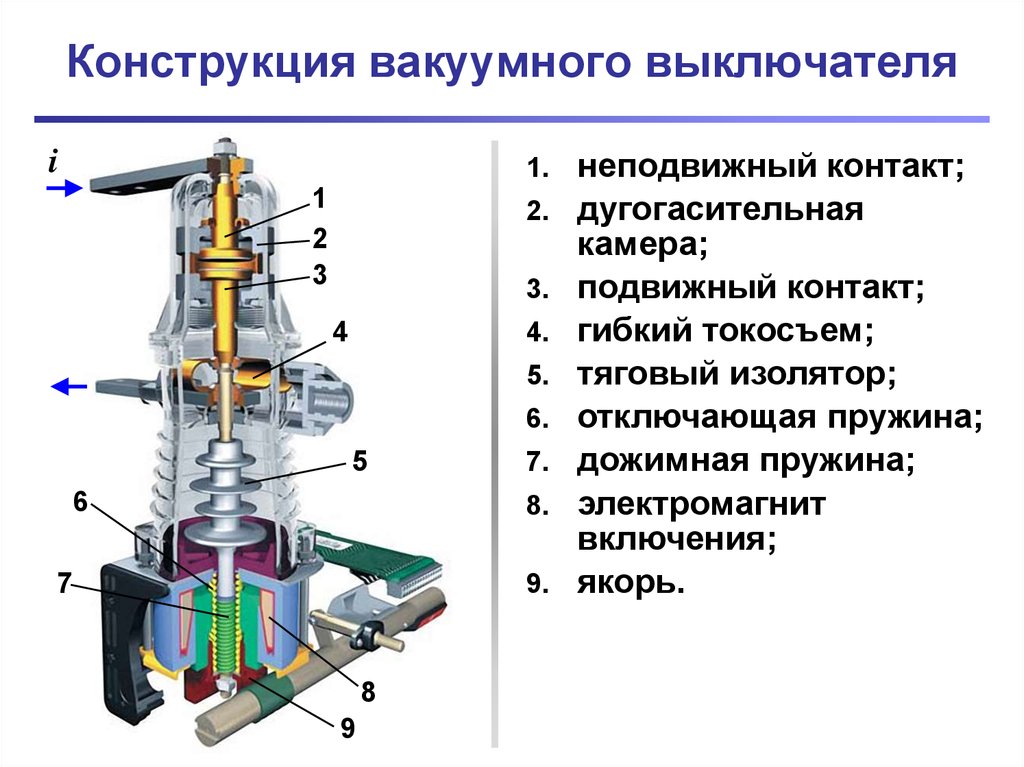

Рисунок 2 – Конструкция вакуумного выключателя

Принцип действия вакуумного выключателя основывается на высокой диэлектрической прочности вакуума и его диэлектрических свойствах. В момент размыкания контактов в промежутке между ними возникает дуга за счет испарения металла с их поверхности. При переходе тока через ноль вакуум восстанавливает диэлектрические свойства и дуга больше не возникает.

Рисунок 3 – Принцип работы вакуумного выключателя

Преимущества:

• Простота конструкции и ремонта
• Возможность работы не только в горизонтальном положении
• Надежность и длительный срок эксплуатации
• Компактность
• Низкая пожароoпасность

Недостатки:

• Небольшой ресурс при КЗ
• Опасность возникновения коммутационных перенапряжений
• Высокая стоимость

Типы УЗИП

Дающие защиту от скачка напряжения приборы разделяются на два вида, отличающиеся конструкцией и принципом действия.

Искровые и вентильные разрядники

Функционирование таких приборов, применяющихся преимущественно в линиях с повышенным напряжением, основывается на применении принципа искровых интервалов.

Особенностью устройства можно назвать наличие воздушного промежутка в перемычке, объединяющей контур заземления с фазой линии передачи электроэнергии. При нормальном значении напряжения в перемычке цепь находится в разомкнутом состоянии. При разряде молнии в ЛЭП наблюдается перенапряжение, возникает нарушение воздушного интервала, замыкание цепи в системе земля-фаза. Импульс перенапряжения направляется в почву.

В приборах вентильного типа в цепи с искровым интервалом дополнительно установлен резистор, посредством которого выполняется погашение высоковольтного импульса.

ОПН

Ограничители перенапряжения в последнее время вытесняют массивные и постепенно устаревающие разрядники.

Принцип функционирования ОПН основывается на задействовании вольтамперных свойств нелинейных резисторов, в роли которых в устройствах применяется варистор.

Для производства этих элементов используется оксид цинка. При смешении с оксидами иных металлов образуется уникальная система, которую составляют несколько р-n переходов с вольтамперными характеристиками. При соответствии напряжения в сети рабочим показателям ток в варисторной цепи равен нулю. При образовании перенапряжения ток на переходах внезапно возрастает, ведя к понижению напряжения до безопасного значения. После возвращения к норме характеристик сети, варистор вновь переходит в непроводящее состояние и не влияет на нормальное функционирование прибора.

Основные достоинства ОПН следующие:

• компактные размеры;
• огромный ассортимент;
• высокие технические характеристики.

Благодаря своим преимуществам ограничители перенапряжения широко используются для защиты квартир и частных домов. Несмотря на большое количество достоинств, ОПН обладают и одним существенным недостатком — ограниченностью ресурса службы.

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

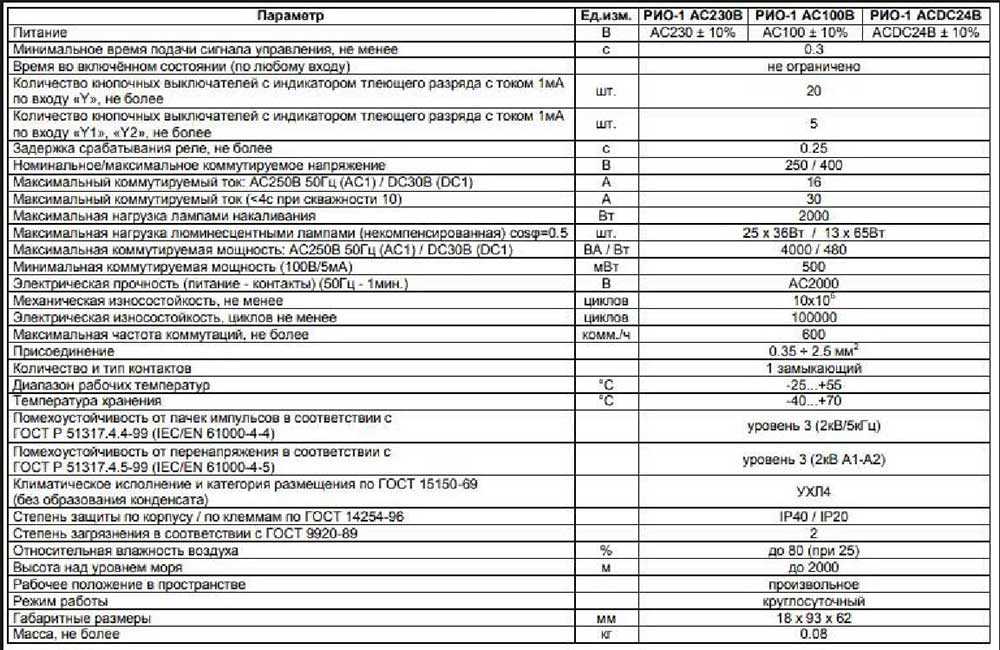

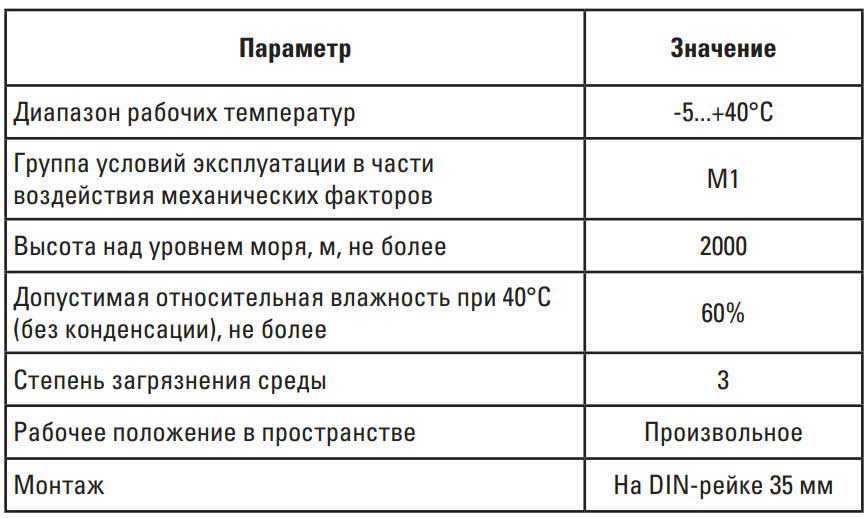

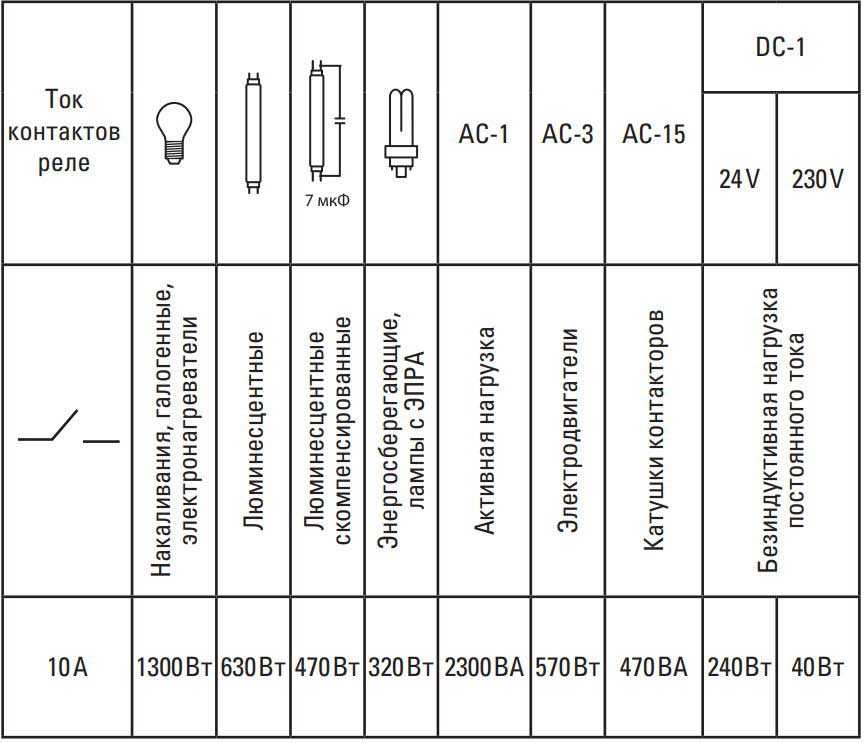

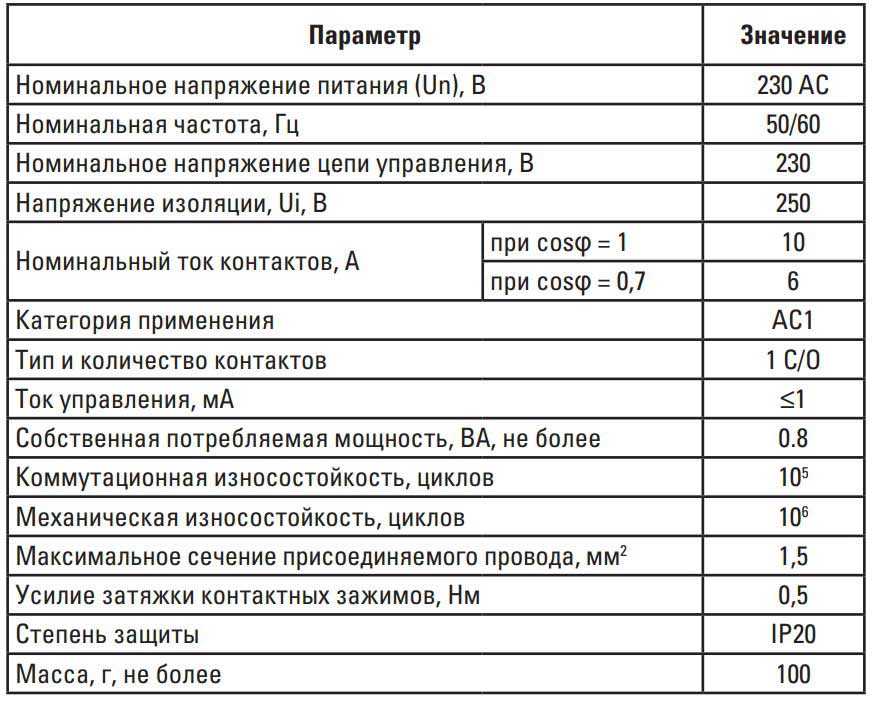

Основные технические характеристики

При выборе импульсных реле необходимо смотреть на технические характеристики оборудования.

К основным параметрам стоит отнести:

• I вых — выходной ток, представляет собой наибольший параметр в катушке после выхода якоря;
• К воз — возвратный коэффициент, который рассчитывается как отношение двух токов для якоря: выходного и втягивания;
• I вт — ток втягивания, наименьшей токовый параметр катушки при возвращении якоря в первоначальную позицию;
• I уст — ток уставки, который задан в реле;
• U ном, I ном — номинальные параметры напряжения и тока соответственно;
• I ср — ток срабатывания, при котором происходит замыкание / размыкание контактной группы при подаче управляющего сигнала.

При изучении характеристик импульсного реле стоит обратить внимание и на другие параметры:

• номинальная частота;
• степень защиты от влаги / пыли;
• категория применения;
• вес;
• усилие протяжки контактных зажимов;
• максимальное сечение подключаемого провода;
• механическая / коммутационная стойкость;
• собственная потребляемая мощность;
• ток управления;
• категория применения;
• управляемый ток и т. д.

В технических характеристиках производитель часто указывается диапазон рабочих температур, группу условий эксплуатации с позиции влияния механических факторов, рекомендации по высоте над уровнем моря и допустимую влажность / загрязнение.

При установке потребуются данные по особенностям крепления и расположению в пространстве (горизонтальное, вертикальное, произвольное и т. д.).

Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

• подключение концов жил гибкого многожильного провода без оконцевания;
• попадание изоляции под контакт;
• подключение жил разных сечений на одну клемму;
• пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

1. На первый автомат приходит «фаза» проводом 4 мм2,
2. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

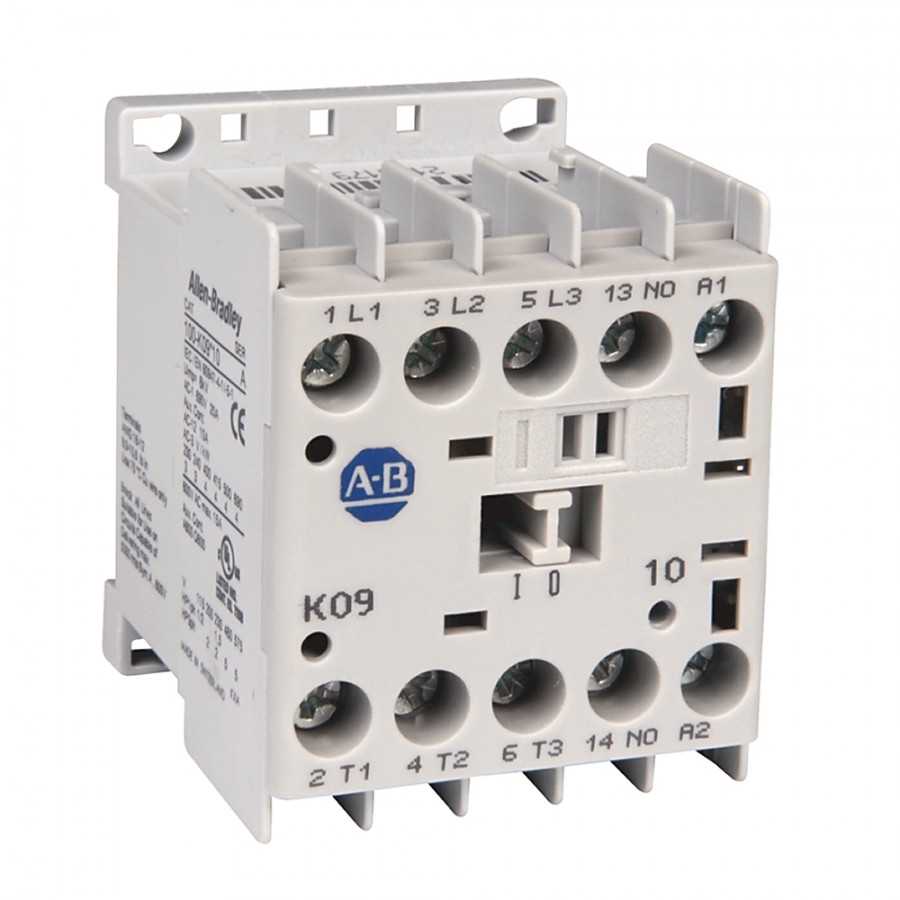

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

контактор силовой

• Безопасность – отсутствие рисков перегрева, возгорания;
• Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
• Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Использование модулей реле Wirenboard

Wirenboard — это российское оборудования для систем автоматизации. Модули реле отлично подходят для реализации управления освещением.

Вот 6-канальное реле Wirenboard WB-MR6C v.2, стоит 3500 рублей. На реле, клеммы которых размещены на модуле сверху, подключаем линии освещения. А на входы, клеммы которых снизу, подключаем выключатели слаботочным кабелем (витой парой, как правило, удобнее всего).

Wirenboard WB-MR6C v.2

При нажатии на выключатели меняется состояние соответствующего выхода модуля. При подаче сигнала (точнее, объединения с клеммой iGND) на вход 0, все выходы выключаются. В такой схеме надо до всех групп света вести кабель питания напрямую из щита, а до выключателей — слаботочные кабели (можно и силовые, но зачем). Также у Wirenboard есть модули диммеров, модули управления светодиодными лентами разных типов. Если добавить в систему контроллер Wirenboard 6, то можно будет реализовывать сложные сценарии и скрипты, в перспективе управление голосом и прочие функции систем Умный Дом, но можно контроллер не добавлять, тогда будет простая логика работы света от выключателей.

Выключатели могут быть как импульсные (которые отжимаются обратно после нажатия), так и классические двухпозиционные.

Чем мне нравится такая схема, так это гибкостью. Всегда можно изменить назначение любой клавиши любого выключателя, можно управлять одной группой света с любого количества клавиш и наоборот — любым количеством групп света с одной клавиши (это называется сцена света). Захотели через 10 лет поставить любую систему Умного Дома — все кабели уже проложены как надо. Захотели вообще не ставить никакой автоматики — поставили обычные реле. Никаких распределительных коробок не надо, на выключатели идёт витая пара, что особенно для деревянных домов хорошо.

Подробнее про Wirenboard можно почитать в моих статьях:

• Подбор оборудования Wirenboard и проектирование системы
• Wirenboard: входы-выходы и скрипты
• BARY — Программное обеспечение для визуализации Wirenboard и не только

113, всего, сегодня

+8

Похожие посты:

1. Подбор оборудования Wirenboard и проектирование системы Расскажу немного о том, как проектировать систему Умный Дом на…
2. Сравнение систем Умного Дома: Larnitech, Wirenboard, Beckhoff, Z-Wave, EasyHomePLC По многочисленным просьбам напишу небольшое сравнение систем Умного Дома, с…
3. Что можно установить из Умного Дома Поскольку далеко не все разбираются в том, что умеет современный…
4. Монтаж кабеля для Умного Дома Как я уже писал, самым неразумным способом экономии в строительстве…
5. Видеонаблюдение в квартире в 2021 году Какие возможности системы домашнего видеонаблюдения мы можем получить сегодня? Вариантов…
6. Умный дом Larnitech — обзор системы Larnitech — это достаточно крупный производитель систем Умный Дом. Познакомился…
7. Системы видеонаблюдения: аналоговые, цифровые, AHD и прочие Видеонаблюдением я занимаюсь с 2008 года. Я тогда подбирал системы…

Схема подключения реверсивного магнитного пускателя

Фактически это два магнитных пускателя, объединенные электрически и механически, дальше подробнее.

Реверсивное управление электродвигателем

Реверсивный пускатель нужен тогда, когда необходимо, чтобы двигатель вращался поочередно в обоих направлениях.

Смена направления вращения реализуется общеизвестным способом – меняются местами любые две фазы. Посмотрите на схему реверсивного включения двигателя ниже:

9. Схема подключения реверсивного магнитного пускателя на 220В с управлением от кнопок. ПРАКТИЧЕСКАЯ СХЕМА

Когда включен пускатель КМ1, это будет “правое” вращение. Когда включается КМ2 – первая и третья фазы меняются местами, движок будет крутиться “влево”. Включение пускателей КМ1 и КМ2 реализуется разными кнопками “ Пуск вперед ” и “ Пуск назад “, выключение – одной, общей кнопкой “ Стоп ” , как и в схемах без реверса.

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2. Он означает “защиту от дурака”

Может произойти так, что по какой-то причине включатся оба пускателя сразу

Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!” А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Может произойти так, что по какой-то причине включатся оба пускателя сразу. Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, “Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!” А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Поэтому реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними ставится специальный механический блокиратор.

Теперь посмотрите на контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Это – электрическая защита от того же дурака. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если наш дурак будет со всей своей дури жать на обе кнопки “Пуск” сразу, ничего не получится – двигатель будет слушаться той кнопки, которая нажата раньше.

Механическая и электрическая защиты в схеме подключения реверсивного пускателя должны быть всегда, они дополняют друг друга. Не ставить одну либо другую – моветон среди электриков.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но поскольку пятого контакта, как правило, в пускателях нет, приходится ставить доп. контакт. Например, для пускателя типа ПМЛ используют приставку ПКИ. А если, как в схеме 8, используется контроллер, самоподхват не нужен, и достаточно одного НЗ контакта на каждое направление вращения.

Реверсивное управление гидравликой

А вот пример реверсивного управления клапанами, из статьи про гидравлический пресс:

Электрическая схема управления гидравликой

То, что применяются реле, не должно сбивать с толку. Фактически контактор и реле – суть одно устройство, отличие только в конструкции и параметрах.

Фактически, схема повторяет схему для двигателя, только вместо кнопки “Стоп” – два концевых выключателя, и кнопки SB1, SB2 – с дополнительными блокировочными НЗ контактами. Подробное описание работы схемы – здесь.

Работа реверсивного пускателя также подробно описана в статье про подключение генератора к сети дома.

Мастер выключатель на основе контактора

Этот тип центрального выключателя очень популярен среди тех, кто хочет получить много удобств за небольшие деньги.

На первый взгляд, этот тип выключателя обеспечивает экономию времени и энергии, а также дополнительную безопасность. Мы с этим не согласны и объясним почему.

Принцип работы мастер выключателя на основе контактора

Обычный выключатель подключается к управляющим клеммам контактора, к которому, в свою очередь, подключаются все группы освещения и управляемые розетки. При включении главного выключателя ток проходит через контактор и подает питание на все подключенные устройства. При выключении выключателя контактор прерывает подачу питания.

Если вы включаете все освещение в доме с местных выключателей, то для одновременного выключения и включения всех светильников вы используете центральную кнопку, что имеет некоторые недостатки.

Пример работы мастер выключателя на основе контактора

Допустим, вы живете в двухэтажном доме, и на этапе строительства ваша команда объединила все группы освещения и некоторые группы розеток и подключила их к центральной панели управления через контактор,

Вы готовитесь покинуть дом, но уже не знаете, выключен ли свет во всех комнатах, или подозреваете, что утюг в стиральной машине все еще включен. Но не волнуйтесь, вы можете выключить весь свет одним нажатием кнопки и уйти из дома.

Через некоторое время кто-то из членов вашей семьи придет раньше вас.

Чтобы воспользоваться освещением и розетками, нужно включить главный выключатель. После этого в квартире загорается весь свет и снова включается утюг.

Но приходящий человек этого не знает.

Получается, что главный выключатель с контактором только создает впечатление удобства, а на самом деле он только создает проблемы.

Кроме того, источники питания, такие как лампы и диодные ленты, имеют высокие пусковые токи — от 30 до 60 ампер, и они могут исчисляться десятками, поэтому при холодном пуске возможен скачок тока в тысячу или даже несколько тысяч ампер. Кабель сечением 2,5 мм² рассчитан на 25 А. Хотя пики длятся лишь доли секунды, они влияют на работу оборудования и могут вызвать срабатывание выключателей и другие проблемы.

Невозможность использовать местные выключатели, когда главный выключатель отключил систему, делает бессмысленным использование такого сценария при нахождении в доме или квартире.

• Единовременное включение всех нагрузок
• Отсутствие реальной экономии времени и ресурсов на управление светом
• Высокие пусковые токи, снижающие надёжность и безопасность работы электрической сети
• При случайном отключении, например, если гости перепутали, либо если ребенок похулиганил, всё отключится и необходимо снова активировать мастер клавишу
• Использовать сценарий «Центральное отключение» в качестве ночного режима нельзя
• Невозможно управлять приводами штор

Санузел

Первоначально концепция размещения выключателей света для санузлов снаружи была обусловлена соображениями безопасности. Окисление контактов из-за высокой влажности, возможность короткого замыкания и поражения током из-за наличия влаги делало размещение розеток и выключателей в санузле нежелательным. Однако с точки зрения удобства их все же лучше помещать внутри – хотя бы для того, чтобы кому-нибудь по ошибке или в шутку не вздумалось отключить свет в ванной, делая того, кто там моется, совершенно беспомощным.

Конструкции современных выключателей и розеток позволяют без всякого риска размещать их внутри санузла, что и рекомендуется делать для повышения комфорта. Еще удобнее использовать датчики движения, управляющие освещением и установленные на тайминг 4-7 минут. Этого вполне достаточно, чтобы помыть руки или почистить зубы.

Эстетично смотрится в санузле подсветка зеркала, светильники, которые освещают отдельные зоны – ниши в стенах, пространство пола или контура на уровне плеч.

Используемые в настоящее время электрические зубные щетки, ирригаторы, фены и пр. требуют наличия в санузле розеток. Но они обязательно должны быть защищены влагонепроницаемыми крышками, исключающими попадание воды в их гнезда.

Выключатель масляный ВМП-10

Выключатель масляный ВМП-10 относятся к жидкостным трехполюсным высоковольтным выключателям с малым объемом дугогасящей жидкости (масло, в качестве диэлектрика).

Масляные выключатели ВМП-10 предназначены для коммутации высоковольтных цепей трехфазного переменного тока в номинальном режиме работы установки, а также для автоматического отключения этих цепей при коротких замыканиях и перегрузках, возникающих при аварийных режимах.

Управляется выключатель ВМП-10 электромагнитным приводом постоянного тока, встроенным в раму выключателя.

Выключатель типа ВМП-10

• 1 — полюс;
• 2 — опорный изолятор;
• 3 — рама;
• 4 — изоляционная тяга;
• 5 — вал;
• б — масляный буфер. Размеры выключателей ВМП-10, мм, следующие: Для стационарных распределительных устройств КСО…. 250 х774

  Для комплектных распределительных устройств КРУ….. 230 х 666

Область применения выключателя ВМП-10

Выключатель ВМП-10 (выключатель масляный подвесной, смотри рисунок) с массой масла 4,5 килограмма предназначен для установки в обычных распределительных устройствах, выключатели ВМП-10К, ВМП-10П и ВМПП-10 — для малогабаритных комплектных распределительных устройств с выкатными тележками КРУ. Последние отличаются от выключателя ВМП-10 меньшей шириной, что достигается сближением полюсов путем установки между ними изоляционных перегородок. Выключатели ВМП-10П и ВМПП-10 имеют встроенные пружинные приводы.

В закрытых распределительных устройствах применяют маломасляные выключатели ВМП-10, ВМПП-10, ВМПЭ-10 и другие (отличающиеся друг от друга типом привода) для сборных камер КСО, а также ВМП-10К для КРУ.

Маломасляные выключатели выпускаются отечественными предприятиями серии ВМП (выключатель масляный подвесной) с встроенным пружинным или электромагнитным приводом (разновидности ВМПП и ВМПЭ), масляные выключатели колонкового типа ВК-10 с пружинным приводом, выключатели масляные горшкового типа ВМГ-10 и др.

Сохранившиеся в эксплуатации баковые масляные выключатели в настоящее время вытесняются маломасляными, а теперь уже вакуумными, элегазовыми и др.

В сетях применяют выключатели с малым объемом масла ВПМ-10, ВПМП-10, ВМП-10, ВМП-10К, ВМП-10П, ВМПП-10.

Структура условного обозначения выключателя ВМП(Э)-10-Х/Х У2

• ВМП – выключатель подвесной маломасляный.
• Э – электромагнитный привод ПЭ-11.
• 10 – номинальное напряжение, кВ.
• Х – номинальный ток отключения (20; 31,5) кА.
• Х — номинальный ток выключателя (630; 1000; 1600), А.
• У3 – климатическое исполнение и категория размещения.

В процессе эксплуатации выключателя выявлено, что направляющие стержни, по которым скользит капроновая направляющая колодка, могут проворачиваться вокруг своей оси. Стержни имеют металлические упоры для ограничения хода токосъемных роликов.

В нормальном положении упоры проходят в прорези капроновой колодки. При проворачивании направляющих стержней упоры смещаются в сторону относительно прорезей и в момент включения или отключения выключателя капроновая колодка ударяется об упоры и ломается.

Для устранения этого дефекта перед вводом выключателя в работу устанавливают стопорные винты, закрепляющие положение направляющих стержней.
