Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

8 лучших способов соединения жил кабелей и проводов 1 запрещенный

Выбор способа соединения жил кабелей и проводов при монтаже электропроводки – ответственная задача. Необходимо учесть совокупность факторов, среди которых – сечение и материал, из которого изготовлены жилы, рабочие условия, а также наличие нужных инструментов для работы. В данной статье мы поговорим о самых распространенных способах соединения проводников.

Клеммные колодки

Относительно простой способ соединения, часто используемый в распределительных коробках, а также для подключения осветительных приборов. Клеммная колодка представляет собой втулку из латуни, помещенную в корпус из пластика. Чтобы закрепить провод внутри нее, необходимо с усилием закрутить винты вручную при помощи отвертки.

Важно, чтобы размер клеммной колодки соответствовал сечению жил кабеля или провода. Если вам нужно соединить многопроволочные проводники, предварительно необходимо обжать их с помощью наконечников (например, НШВИ). Основной минус клеммных колодок – возможность соединения только двух проводников

Также их нельзя применить для соединения жил из разнородных металлов (например, меди и алюминия)

Основной минус клеммных колодок – возможность соединения только двух проводников. Также их нельзя применить для соединения жил из разнородных металлов (например, меди и алюминия).

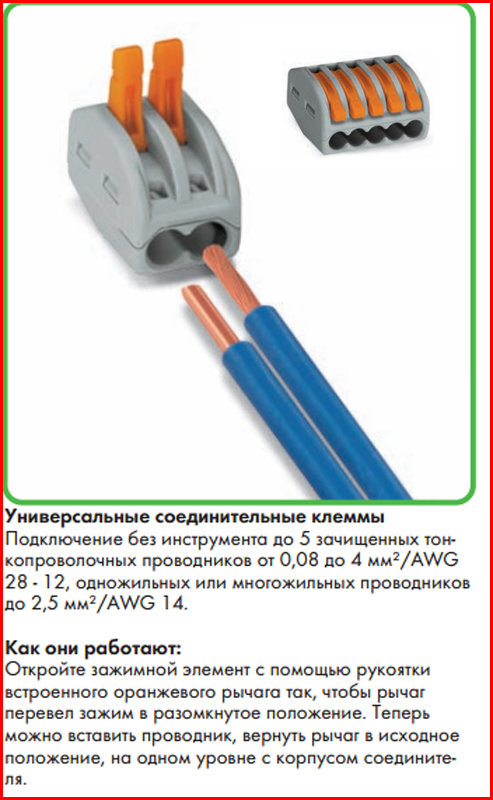

Клеммы Wago

В основе клемм Ваго – специальный зажим рычажного типа. С его помощью можно быстро зафиксировать жилу кабеля или провода без риска повредить их. Существуют два вида клемм Ваго – неразъемные, которые можно использовать только один раз, и разъемные, которые могут не только соединить проводники, но и быстро разъединить их. Очевидно, что преимущества за разъемными клеммами.

Важное достоинство Wago – простое соединение проводников из меди и алюминия. Также возможно фиксирование двух и более жил проводов, а при соединении жил многопроволочного исполнения не требуется использовать дополнительные аксессуары. К недостаткам Ваго можно отнести их стоимость (она значительно выше, чем цена клеммных колодок) и ограниченная область применения – подключение освещения и розеток общего назначения

К недостаткам Ваго можно отнести их стоимость (она значительно выше, чем цена клеммных колодок) и ограниченная область применения – подключение освещения и розеток общего назначения.

Колпачки СИЗ

СИЗ – соединительные изолирующие зажимы. Проще говоря, это пластиковые колпачки с небольшой пружинкой для фиксации проводников внутри. Достоинства СИЗов – негорючесть, относительно низкая стоимость, а также удобство для маркировки проводов (в продаже есть СИЗ нескольких цветов). Однако медь и алюминий с их помощью соединять нельзя.

Источник

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм 2 . Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 — 3031076	Проходная, 0,08-1,5мм2, AWG 28 — 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс, 0,08 мм2 — 4 мм2, AWG: 28 — 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Традиционные коммутационные устройства

Клеммники, в отличие от клемм, которые являются неотъемлемой частью проводников, выступают в качестве приборов для коммутации проводов:

• изолированных;
• оголённых;
• с зафиксированными клеммами.

• керамика – для установок с особым температурным режимом или нагревательных устройств

• полипропилен – для осветительных приборов

• полиамид – в колодках усиленной нагрузки

• карболит – для авто и устройств с высокими вибрационными нагрузками

• поливинилхлорид – в слаботочных соединениях

• текстолит и эбонит

Винтовые клеммники

Электромонтажные (строительные)

Выполнены в виде стальных или латунных гильз, оснащённых зажимами с винтами и вмонтированных в негорючую полимерную колодку. Допустимая нагрузка соединяемых проводов сечением до 35 мм² до 100 А. Допустимое напряжение до 600 В. Монтируются в машине для установки предохранителей, защищающих линию установки клеммника и отходящие присоединения.

• простота работы;
• надёжность контакта;
• подходят для транспортных средств;
• минимальная цена.

• возможность раздавливания винтом проводов при установке из-за мягкости алюминия или меди;
• высокая вероятность перегрева с последующей потерей контакта;
• необходимость применения латунных наконечников для многожильных медных проводников;
• постепенное ослабление прижимной силы винта с необходимостью периодической проверки крепления.

Барьерные

Выполнены в виде медных или латунных пластин, установленных в гетинаксовый корпус. Допустимая сила тока при рабочем напряжении до 1 кВт составляет до 200 А. Сечение кабеля может достигать 100 кв.мм. Обычно применяется на мощных силовых установках.

• надёжный контакт соединения;
• разборность конструкции;
• упорядочивание проводников;
• крепление на приборную панель, din-рейку, печатную плату;
• наличие оргстекла для защиты от коротких замыканий или случайных контактов;
• визуальный контроль состояния соединений.

• повышенное переходное сопротивление;
• длительность установки;
• необходимость оснащения проводников наконечниками для надёжного контакта.

Зажимные клеммники

Самозажимные

В твёрдом полимерном корпусе находится прижимная металлическая пластинка с латунным покрытием, срабатывающая при установке проводника до упора. Затем оголённая жила надёжно придавливается к лужёной шине.

• простота установки;
• надёжность соединения;
• хорошее упорядочение;
• низкая цена;
• возможность соединения медь-алюминий;
• с функцией улучшения контакта при нагреве.

• применение для крепежа кабеля небольшого сечения не больше 4 мм²;
• невысокое значение допустимого тока до 25 А, ограничивающее использование на мощных сетях;
• невозможность применения многожильных проводов из-за невысокой жёсткости при проталкивании через пластины.

Пружинные

В полимерном корпусе размещены две контактные пластинки из латуни. Одна подвижная, а вторая жёстко закреплена. После установки проводника подвижный контакт опускается с постановкой на защёлку. Установленная пружинка поджимается, обеспечивая нажим и надёжное соединение.

• простой монтаж и замена;
• предотвращение случайного контакта;
• допустимость соединения разных материалов – алюминиевых и медных;
• возможность использования многожильных проводов;
• наличие контакта для выносного заземления.

• возможность ослабления давления пружинки с течением времени или в результате нагрева;
• подходят для проводов с небольшим сечением не больше 2,5 мм²;
• применение для токов с невысоким значением до 25 А.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Фото	Выполняемые действия
	Начнем с серии 773. Зачищаем провод на 1 см – это длина посадочного места клеммника.

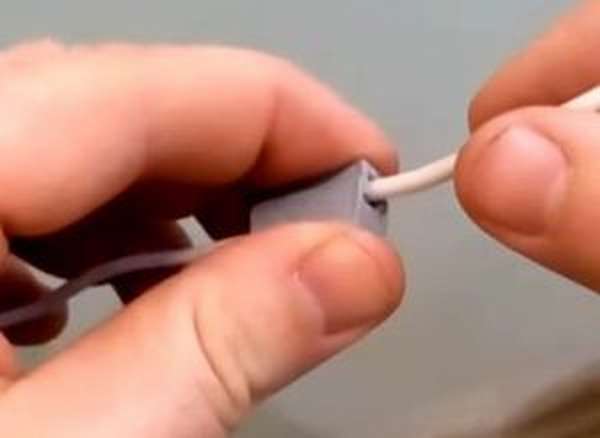

	Без дополнительных усилий вставляем зачищенную жилу в гнездо до упора
	В итоге получается такое аккуратное соединение. Не стоит забывать, что ток свыше 25 А такой контакт не выдержит.
	Теперь к серии 222. Форма у изделия немного другая. Сверху мы видим рычажки, которые и будут фиксировать жилы.
	Отжав рычажки наверх вставляем предварительно зачищенный на 1 см провод в гнездо и опускаем лапки.
	Жилы зафиксированы. При необходимости такой контакт легко разбирается
	Теперь удобный для монтажа Wago224. Так он выглядит. У нас две жилы – гибкая и жесткая.
	Жесткую жилу вставляем в круглое гнездо до упора – оно само зажмет провод.
	Гибкую – с обратной стороны в квадратное гнездо, предварительно нажав лапку. Вставив жилу, отпускаем клавишу. Контакт готов к использованию.
	Для демонтажа нужно нажать клавишу и потянуть провод, контакт раскоммутируется

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Виды соединений без использования клемм

Прежде чем начать разговор о клеммах, имеет смысл рассмотреть виды соединения проводов, не использующие специальных механических устройств. В конце концов, методы, которые сегодня принято считать «кустарными» и устаревшими, существуют со времен открытия электричества и живы по сей день. Вот основные из них:

• Скрутка. Соединение это выполняется исключительно просто, но если все сделано правильно, то оно относительно надежно и долговечно для сетей со средней токовой нагрузкой. Основной недостаток – невозможность соединения разнородных металлов. Если, к примеру, скрутить медный и алюминиевый провода, то каким бы качественным соединение ни было, оно прослужит недолго, поскольку разнородные металлы представляют собой гальваническую пару и под действием электрического тока очень быстро разрушаются. Не годится скрутка и для многожильных проводов, так как их просто невозможно плотно скрутить, а значит, контакт будет плохим и соединение быстро сгорит.
• Спайка. Пайка обеспечивает хороший долговременный контакт и годится для соединения как одножильных, так и многожильных проводов. К недостаткам можно отнести низкую температурную стойкость (припой — довольно легкоплавкий материал) и необходимость иметь рядом разогретый паяльник и электросеть для его подключения. Кроме того, некоторые металлы очень плохо паяются (алюминий и его сплавы) или не паяются вовсе (нихром, константан и пр.).
• Сварка. Исключительно прочное и качественное соединение, которое будет служить годами. Единственное, оно абсолютно неремонтопригодно – сварную стыковку невозможно разобрать. Ну и для того, чтобы сделать такое соединение необходимо специальное оборудование и соответствующие навыки. В дополнение качественно сварить разнородные металлы весьма проблематично, а зачастую и невозможно.
• Обжимка. Смысл метода состоит в том, что два проводника вставляются в гильзу (трубку), а затем эта трубка при помощи специального инструмента обжимается. Такой вид соединения, если он выполнен не пассатижами или молотком, долговечен и обеспечивает хороший контакт. Но он требует специального инструмента и набора гильз соответствующего диаметра. Обжимка годится для стыковки многожильных и одножильных проводников из однородных металлов. Гильза, естественно, должна быть выполнена из того же материала, что и провода или в крайнем случае из железа.

Примеры соединения медных проводов методами скрутки, пайки, обжимки и сварки

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

• Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.
