Как подключить выключатель с индикатором подсветки

Светодиодные ленты это

Светодиодные ленты

Светодиодная лента — это источник света, который представляет собой электрическую монтажную ленту с прикрепленными диодами. Устройство состоит из ряда автономных однотипных модулей, в состав которых входят светодиоды (один или несколько) и вспомогательные электрические устройства (резисторы, электрические контакты и другие). Модули расположены друг от друга на одинаковом расстоянии и имеют последовательное электрическое соединение.

Лента допускает небольшую упругую деформацию, поэтому ее можно скручивать в ленту для удобства монтажа и транспортировки. Габариты у светодиодной ленты следующие:

• Ширина — от 1 до 2 сантиметров.
• Толщина вместе с диодами — до 3 миллиметров.
• Длина — от 1 до 30 метров.

Общие характеристики светодиодных лент

• Системы на 12 вольт из-за особенностей распространения электрического тока могут иметь длину до 5 метров. Это хороший вариант для квартир или небольших домов.
• Установки на 24 вольт могут поддерживать длину освещения до 10-15 метров. Такие системы подойдут для крупных домов, а также общественных заведений.
• Системы на 220 вольт могут поддерживать длину до 30 метров и больше. Такую ленту можно использовать для создания внешнего освещения или декорирования клубов, больших кафе, выставочных центров.

Ленты могут использовать светодиоды по уровню освещения категории 2835, 3528, 5050, 5630, 5730

Каждая из систем обладает своими параметрами электрического тока, что важно учитывать при составлении схемы освещения. На одном погонном метре может располагаться до 200 светодиодов в зависимости от категории устройства, хотя для освещения большинства помещений будет достаточно 50-100 диодов на 1 метре. Мощность каждого диода обычно составляет не более 1 Вт, а для подсчета итогового энергопотребления нужно просуммировать мощности всех диодов

Мощность каждого диода обычно составляет не более 1 Вт, а для подсчета итогового энергопотребления нужно просуммировать мощности всех диодов.

Блок питания для светодиодных лент

Блок питания для светодиодных лент

Блок питания — это вспомогательное устройство, которое часто требуется для подключения ЛЕД-лент. Он выполняется в виде небольшой коробочки с разъемами для подключения электрических кабелей (обычно таких разъемов 4 или 5). Зачем нужен этот прибор? Ответ будет следующим:

• В обычной электрической сети циркулирует переменный ток с уровнем напряжения 220 вольт. Светодиодные ленты работают на постоянном токе с уровнем напряжения 12, 24 или 220 вольт.
• Чтобы синхронизировать работу тока в сети и рабочем устройстве, нужно рабочий ток понизить и выпрямить. Эту функцию и выполняет блок питания, который сочетает в себе функции трансформатора и выпрямителя.

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Как подключить выключатель с индикатором подсветки Legrand двухклавишный

Выключатель с индикатором подсветки Legrand двухклавишный предоставляет возможность контролировать освещение в комнате и указывать на его статус благодаря индикатору подсветки. Подключить такой выключатель несложно, если вы следуете указанным ниже инструкциям.

1. Отключите электричество. Прежде чем приступить к подключению выключателя, убедитесь, что электроэнергия отключена. Используйте выключатель автомат или вынесите предохранитель в щитке.

2. Разберите старый выключатель. Если у вас уже есть установленный выключатель, вам нужно будет разобрать его. Откройте крышку и открутите винты, чтобы освободить провода.

3. Подготовьте провода. Открутите заклепки и удалите изоляцию с концов проводов. Обрежьте провода до нужной длины, чтобы они легко подключались к новому выключателю.

4. Подключите провода к новому выключателю. Вставьте провода в соответствующие отверстия на задней панели выключателя. Затяните заклепки, чтобы убедиться, что провода плотно фиксируются.

5. Установите выключатель на место. Закрепите новый выключатель в электромонтажной коробке, используя винты. Убедитесь, что он плотно прилегает к стене.

6. Включите электричество. После завершения подключения выключатель можно протестировать, включив электричество. Проверьте, правильно ли работает выключатель и индикатор подсветки.

Теперь вы знаете, как подключить выключатель с индикатором подсветки Legrand двухклавишный. Следуя этим простым инструкциям, вы сможете самостоятельно выполнить работу без особых проблем.

Схема подсветки выключателя на светодиоде и сопротивлении

Где взять неоновую лампочку Неоновые газоразрядные лампочки неонки представлены широким рядом и можно использовать любую доступную из них. Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.
В удивлены? Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте Видео: как подключить проходной выключатель Отключение подсветки выключателя Подсветку выключателя можно отключить.
Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку. Закрутить болты крепления к подрозетнику.
Также следует учесть, что клавиши не должны задевать дополнительные устройства.
Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Если используются неоновые лампы с усиками, то проблем при установке подсветки не возникнет такую лампу можно вытащить из удлинителя с выключателем.
Если все нормально, значит, диод пришёл в негодность, нужна замена.
Например: Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. R1 тут выполняет функцию ограничения тока заряда конденсатора.
Выключатель с подсветкой

https://youtube.com/watch?v=SoX5IlsFaLs

Правила установки выключателей с подсветкой

Если возникнет желание починить выключатель света, получите представление о конструкции. Выше рассказывали про типовую сборку Makel, ниже приведены фото изделия. Согласно «поверьям» электриков включённое состояние – по направлению вверх. Жмём выше середины пальцем, свет загорается. Первый сюрприз: выводы контактов отличаются по раскладке в зависимости от производителя. К примеру, у Makel (на фото) в правильном положении общий вывод находится сверху.

Расположение общего вывода

Причина названия – он один на обе клавиши. Сюда подаётся именно фаза, а не общий (common) нулевой провод. Проведите здесь чёткую границу. Мы уже обсуждали в наших статьях ситуацию присутствия фазы на патроне и объясняли, что электрик при простейшей замене сгоревшей лампочки уже рискует жизнью. По этой причине после развилки на выключателе предполагается схемная земля. Подводится прямо от щитка к патрону и возвращается оттуда на клавиши. Фаза идёт на выключатель в единственном числе и раздаётся на лампочки через внутренние контакты.

Парочка правил для желающих поменять выключатель света:

1. Выключатель обрывает подачу фазы. Чтобы в исходном состоянии на патроне не оставалось опасного напряжения. В цепи нулевого проводника цепей освещения установка выключателей запрещена.
2. Выключатель ставится так, чтобы свет зажигался при нажатии на верхнюю часть клавиши. Для Makel наоборот, если ориентироваться по положению надписей.

Для выключателей с подсветкой профи вводят правило: огонёк между клавишами обязан тухнуть при нажатии на левую. Ставим догму под сомнение по простой причине: у Makel, представленной на рисунке, сделано наоборот. Происхождение норм неизвестно. Первое требование приведено в ПУЭ 7 (6.1.36) и одновременно считается очевидным. Во втором пункте очевидного мало. Нет прямых указаний, что бытовые выключатели обязаны занимать положение вверх в замкнутом состоянии.

Рекомендуется придерживаться общепринятых норм. Это поможет в случае внепланового отключения электроэнергии понять, где и какое положение находится. У Makel, изображённого на рисунке, возможно разглядеть на оборотной стороне корпуса четыре стрелки вверх. Причём надписи соответствуют положению. Если все сделать по указаниям, огонёк выключается левой клавишей (как рекомендуется), а замкнутое положение получается вниз. Выходит, в иностранных изделиях российские стандарты и предрассудки не поддерживаются.

Обратите внимание на контактную площадку лампочки. Там стоят пружинки, проводящие ток, не позволяющие перевернуть схему обратной стороной

Это защита от дураков и, благодаря ей, невозможно без доработки добиться, чтобы выключатель Makel удовлетворял одновременно всем требованиям:

1. Эстетичность предполагает установку надписей, исключающую переворачивание кверху ногами.
2. Положение замкнуто соответствует нажатию вверх.
3. Однотипность предполагает отключение огонька левой клавишей (если больше единственной кнопки).

Необходимым остаётся требование – выключатель, даже с подсветкой, обязан разрывать питание освещения по фазе, не по нулевому проводу. Прочее – по большому счету домыслы.

Монтаж выключателя

Как правильно подключить переключатель с подсветкой

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо. Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация цепей управления в электронных и механических приборах и устройствах.

Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно.

Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить. Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт. Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера.

Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время установки. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку. Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно.

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль. Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если лампа светильника перегорит, то цепь будет разомкнута, и подсветка также не будет работать. После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю.

Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы. Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства. Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Применяют его также в помещениях, доступ к которым необходим ночью. Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш. Чем больше источников освещения, тем больше потребуется клавиш на выключателе.

Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой. Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой.

Ресурс таких приборов — около 40 коммутаций. Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее. Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
5. Когда схема соединения была запомнена, провода отсоединяют.

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой

Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
2. Линия, на которой будут проводиться работы, обесточивается.
3. В имеющемся в стене углублении фиксируется коробка.
4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

• светодиод АЛ-307 (горит красным светом);
• резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
• диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

https://youtube.com/watch?v=oNtEj3GV77E

При расчете сопротивления резистора нужно учитывать следующее:

• для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
• для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

https://youtube.com/watch?v=RWI_-tMXtDA

В выключенном состоянии

В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.

Мигание устраняют несколькими способами:

• включением нескольких ламп на один выключатель, например, в люстре;
• отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

Некачественные светодиодные лампы

Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.

Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.

Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.

Из-за подсветки выключателя

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.

Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.

Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.

Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.

Проблемы с электрической бытовой проводкой в старых зданиях

Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.

Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.

В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.

Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.

Пример перепутанных фазного и нулевого проводов в электропроводке.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

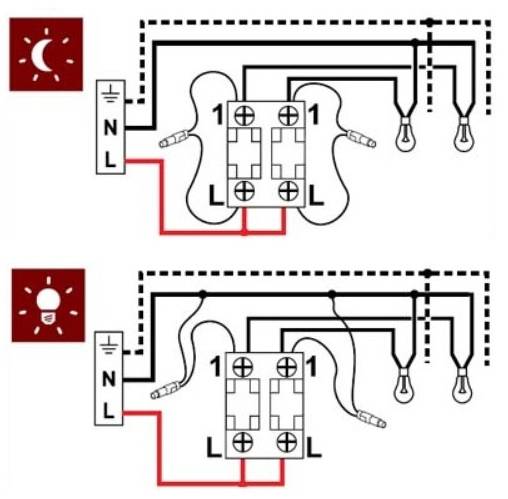

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Этапы подключения подсветки

Подключения светодиода не требует никаких особых навыков, важно лишь не пренебрегать правилами безопасности, выполнять все действия аккуратно, чтобы не повредить существующую проводку

1. Отключить подачу электроэнергии.
2. Собрать выбранную схему, подключить элементы к клеммам выключателя.
3. Для вывода светодиода в декоративной панели выключателя следует просверлить отверстие с диаметром около 2 мм.
4. Вставить светодиод, при необходимости закрепить его с помощью клея.
5. Собрать выключатель.
6. Возобновить подачу электроэнергии.
7. Проверить работоспособность схемы.

Подсветка будет работать только при выключенном освещении, когда светильник работает, светодиод не будет виден.

Выключатели со светодиодами могут выполнять функцию импровизированного ночника, поэтому важно внимательно относиться к выбору яркости и оттенка устройства. Чаще всего монтируются именно красные светодиоды, хотя выбор можно остановить на зеленых, голубых и даже обычных белых

Более сложные схемы помогут реализовать отдельную индикацию для каждой клавиши 2-х и 3-хкнопочных выключателей, но такая подсветка не пользуется особой популярностью и отличается сложной реализацией.

Некоторым людям инструкция нужна для того, чтобы когда сгорит прибор выяснить, что они сделали не так.

Изготовление подсветки выключателя светодиодом своими руками не представляет никакой сложности. Крайне простая схема собирается буквально «на коленке» в течении нескольких минут. Но, если вы не хотите, чтобы все закончилось фейерверком и сгоревшей проводкой, внимательно прочтите эту статью.

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно

Это важно учесть при выборе электрического выключателя

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.
