Изоляция жил и оболочка кабеля
Изолирование токопроводящих жил оберегает кабель от внешних негативных факторов, предотвращает влияние разнонаправленных фаз относительно друг друга. Помимо отдельного покрытия каждой жилы, их заключают ещё в общую оболочку.
Изоляция проводов в кабеле обычно делается из винила, сшитого полиэтилена или ПВХ. Верхнее покрытие делают из резины, ПВХ и сшитого полиэтилена.
Обратите внимание! Превосходные эксплуатационные качества оболочек, такие как устойчивость к прямому солнечному ультрафиолету, плесени, грибковым образованиям, горению, обеспечивают сохранение работоспособности коммуникаций в течение многих лет службы
Область применения и назначение
Кабель ВВГ применяется для организации бытовой электропроводки, подачи напряжения на объекты электропотребления. Существует два вида кабелей такого типа: напряжением до 660 В и 1 кВ. Простота конструкции и относительная дешевизна позволяют его применение почти во всех случаях бытового использования. Оптимально выгодно использование в жилых помещениях и объектах хозяйственного назначения.
Интересно. Провод ВВГ незначительно дороже аналогов с алюминиевыми жилами, но по качеству и безопасности сильно опережает. Поэтому использование описываемого кабеля значительно увеличит качество и долговечность электропроводки.
Одножильные или многожильные провода?
Одножильным проводом называют тот, в котором переносящая ток жила является монолитной. Без изоляционной оболочки он выглядит как проволока. Многожильный провод тот, в котором жила, переносящая ток, составлена из множества сплетенных между собой жилок небольшой толщины. При этом диаметр многожильного провода всегда соответствует заявленному. Иногда его называют многоволосковым: уж из очень тонких жилок он состоит. А какой кабель использовать для проводки в квартире лучше?
Сравним одножильные и многожильные провода в таблице.
Параметр для сравнения | Одножильный | Многожильный |
Прочность | Низкая. Не выдержит постоянные физические нагрузки в силу низкой эластичности. | Высокая. Хорошо гнется. |
Жесткость | Высокая. | Низкая. |
Метод соединения | Скрутка, пайка, клеммы. | Клеммы. |
Качество соединения | Большие потери на сопротивлении. | Потери тока на сопротивлении низкие. |
Вибрационная нагрузка. | Невозможна. | Выдерживает хорошо. |
Использование на высокочастотных линиях. | Оптимально. | Не подходит. |
Стоимость. | Низкая. | Высокая. |
Вывод: для квартирных условий идеальной станет многожильная проводка. Однако на практике нередко используют одножильную. Со своими функциями она вполне справляется. Главное условие – ее нужно меньше гнуть и изламывать.
Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять
Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.
Провод ПВС
По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.
У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.
Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.
Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.
Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.
Провод ШВВП
Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.
Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.
Провод ПУНП
Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.
В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.
Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.
Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.
Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.
Заключение
И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.
Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.
Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено. |
Похожие материалы на сайте:
- Описание и характеристики кабеля NYM
- Какой кабель лучше ВВГнг или NYM
- 5 способов закрепить кабель в стене
Что такое провод?
Провод – это изделие из 1 неизолированного или нескольких изолированных проводников. В зависимости от условий прокладки оплетка может быть выполнена из волокнистых материалов или проволоки. Различают голые (без использования покрытий) и изолированные (с резиновой или пластмассовой изоляцией) изделия.
Жилы в проводах бывают алюминиевые или медные. Важным аспектом использования является правильное соединение этих 2 металлов в 1 системе ввиду высокой активности первого элемента. Рекомендуется монтаж электропроводки из 1 материала. Возможно комбинирование с соединением через клемму.
Алюминиевая проводка стоит дешевле. У нее высокие прочностные и антикоррозийные свойства. Медная лучше проводит электричество. Большой минус медной жилы – высокая степень окисления на воздухе, что приводит к разрушению соединений, падению напряжения и сильному нагреву точки стыковки. Для предотвращения осуществляется лужение поверхности жилы неактивными материалами.
Провода бывают защищенными и незащищенными. В первом случае, кроме электрической изоляции, изделие покрыто дополнительной оболочкой. Незащищенные таковой не имеют.
По сфере применения классифицируют:
- Монтажные. Используются для гибкого или фиксированного монтажа в электрических щитках. Кроме того, при изготовлении радио и электронных приборов.
- Силовые. Применяют для прокладывания сетей.
- Установочные. С их помощью осуществляется монтаж подключения установок, систем электропередач внутри помещения и на улице.
Существует отдельная категория проводов – шнуры. Они предназначены для создания подвижного соединения. Провода отличаются от шнура плотностью изоляции жил, большим сечением и мощностью.
Это интересно: Шнур ШВВП
Разница между кабелем и проводом
Отличие кабеля от провода
Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.
Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.
Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.
Внешняя оболочка
Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.
Расшифровка значений
Маркировка кабеля и провода отличается буквами и цифрами.
Названия проводов содержат следующие значения:
- буква «А» впереди указывает, что это алюминиевый провод;
- «П» – медный провод;
- «ПП» – 2 или 3 плоские медные жилы;
- следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
- «Н» — дополнительная защита негорючим наиритом, «В» – винилом;
- «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
- «ТО» — противогнилостное покрытие.
Маркировка силового кабеля
При маркировке кабелей ГОСТом установлен следующий порядок:
- Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
- Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
- Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
- Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
- Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.
Сфера использования
Кабель 5 категории
Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.
По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:
- Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
- Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
- Устройства связи встречаются в системах сигнализации и проводной связи.
- Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
- Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.
Провод ПУГНП
По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.
- Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
- В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
- В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
- Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
- Слаботочной связи — ПРППМ, ТППэп, ТРП.
Срок службы
Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.
Марка и требования к проводникам

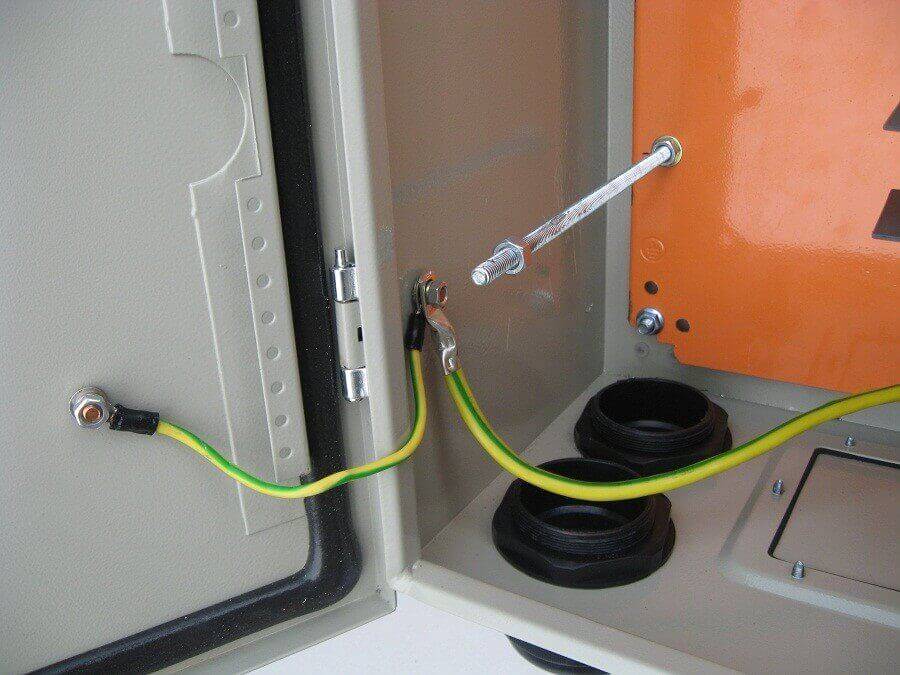

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.
В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.
Жила заземления может быть:
- изолированной;
- неизолированной;
- находится в составе кабеля;
- быть отдельным одножильным проводом;
- алюминиевой;
- медной.
Отсюда следует вопрос: так какой провод использовать для подключения земли?
В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.
Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.
Кабели:
- ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
- NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
- ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.
Провода:
- ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
- ШВВП – аналогично предыдущему, только он не круглый, а плоский.
- ESUY – одножильный мягкий медный провод.
Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.
Кабель – шнур ПВС
ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.
Провод ПВС – сетевой шнур бытовой техники и удлинителей
Гибкость — важное преимущество изделия
Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.
ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.
Особенности маркировки популярных марок проводов
Каждому хозяину, занимающемуся электрикой, следует разбираться в обозначении популярных марок проводов, представленных в табличной форме.
Тип | Сечение, мм | Жилы | Описание | Использование |
АПВ | 2,5-120 | 1 | Алюминиевая жилка, изолирован ПВХ | Оборудование систем освещения, силовых сетей с закладкой в трубки |
АПП | 2,5-6 | 2 | Плоский, заизолирован ПВХ, разделяющее основание | Настенное устройство сетей освещения и силовых, в трубках, для спрятанной электропроводки |
АПР | 2,5-120 | 1 | Жила из алюминия, покрыта резиной, покрытие из ХБ-пряжи, пропитка для предотвращения гниения | Трубная укладка |
АППР | 2,5-6 | 2, 3 | Жила из алюминия, изолирован резиной | Прокладка по плоскостям из дерева зданий промышленного назначения и жилых |
АПРН | 2,5-120 | 1 | Жила из алюминия, покрытие наружное — не поддающееся огню, заизолирован каучуком | Укладка в условиях сухости и повышенной влажности, под открытым небом, в кабель-каналах |
ПВ-1 | 0,5-9,5 | 1 | Жилка медная, заизолирован ПВХ | Оборудование сетей освещения и силовых с укладкой в трубки и каналы |
ПВ-2 | 2,5-9,5 | 1 | Жила — медь, заизолирован ПВХ, эластичный | Оборудование систем освещения и силовых с укладкой в трубки |
ППВ | 0,75-4 | 2, 3 | Уплощенный с разделителем, жилы — медь, заизолирован ПВХ | Оборудование электросетей освещения и силовых скрытой проводкой, настенный, в каналах, трубная прокладка |
ПР | 0,75-120 | 1 | Жила из меди, заизолирован резиной, покрытие ХБ-пряжи, антигнилостная пропитывание | Трубная укладка |
ПВС | 0,5-2,5 | 2, 3 | Эластичный, жилки свитые — медь, изолирован ПВХ, обшивка — ПВХ | Включение электроприборов |
ПРС | 0,5-4 | 2, 3 | Эластичный, медные свитые жилки, в резиновой оболочке, заизолирован резиной | Включение в сеть электроприборов |
ПУНП | 1,5-4 | 2, 3 | Жилы из меди, покрытие наружное ПВХ, заизолирован ПВХ | Устройство сетей освещения, установка и включение маломощных устройств бытового назначения |
МГШ | 0,05-0,12 | 1 | Пластичный, для монтажа, изолирован шелком, медножильный | Для передвижных и неподвижных установок с межблочным и внутриблочным подключением |
МГШВ | 0,12-1,5 | 1 | Пластичный, монтажного применения, изолирован шелком и ПВХ, медножильный | Для установки передвижных и неподвижных электрических приборов с междублочным и внутриблочным подключением |
ТРП | 0,5-4 | 1 | Медножильный, изолирован ПЭ, разделяющее основание | Скрытое и открытое оборудование городских телесистем |
Провод типа ПВС выпускается в нескольких вариантах исполнения для различных целей
Общее представление о сопротивлении изоляции
Определяющим показателем, влияющим на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников, является сопротивление изоляции. Оно показывает, насколько токопроводящая жила изолирована от земли и соседних проводников.
В зависимости от используемой марки кабеля предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Для фиксации показаний используется мегомметр. С целью выявления слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеочередные испытания изоляции осуществляются в следующих случаях:
- при вводе в эксплуатацию;
- после проведения ремонтных работ;
- в случае попадания на защитный слой воды или при его перегреве.
Измерение сопротивления изоляции
Для качественного формирования защитного покрытия токопроводящих жил рекомендуется использовать соответствующие виды изоляционного материала. При этом обязательно соблюдать правила техники безопасности. Для кратковременной изоляции проводников можно воспользоваться скотчем.
Маркировка изделий
Маркировка электротехнических изделий направлена на то, чтобы был сделан правильный выбор определённой марки проводной продукции. Смонтированная система электрокоммуникаций должна работать эффективно, без потерь электроэнергии. Изделия обязательно должны отвечать требованиям безопасности.
Провода
Обозначение типа изделий состоит из нескольких литер и цифр:
- «А» – жилы алюминиевые, «П» – медь;
- «П» – моножила, «ПП» – две или три плоские жилы;
- «П, Р, В, Л, Н, Г» означают изоляционный материал. Соответственно, это полиэтилен, резина, ПВХ, хлопчатобумажная оплётка, найрит, гибкость;
- цифры указывают величину сечения провода.
Кабели
Обозначение кабелей представляет сочетание нескольких литер и цифр:
- «А» – алюминий, если её нет, то это медь;
- «К» – контрольный, «КГ» – тоже, но гибкий;
- «П, В, Р, НГ, Ф» – материал изоляции, соответственно, полиэтилен, ПВХ, резина, негорючая, фторопласт;
- Оболочка «Б» – броня, БН – броня негорючая, «ШВ» – виниловый шланг, ШП – шланг полиэтиленовый, ШПС – самозатухающий полиэтилен;
- Литера «Э» – наличие экрана;
- Первое число – количество жил, второе – площадь сечения;
- Литера «W» – индекс напряжения. Последующие цифры означают: 1 – до 2 кВт, 2 – до 35 кВт, 3 – более 35 кВт.
В чем разница между кабелем и проводом?
Основное отличие кабеля от провода – это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.
Кабель
Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:
- силовые;
- монтажные;
- связи;
- управления;
- радиочастотные;
- оптические.
Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.
Обязательными элементами, входящими в состав кабеля являются:
- токопроводящая жила;
- ее изоляция;
- оболочка.
Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.
Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.
Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.
Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.
По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.
Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.
Провод
Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.
Провода представлены широкой линейкой классификации:
- по проводимости;
- сечению (диаметру);
- материалу;
- типу изоляции.
Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.
Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.
Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.
Шнур
Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.
Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.
НАЗНАЧЕНИЕ КАБЕЛЬНО ПРОВОДНИКОВОЙ ПРОДУКЦИИ
По назначению кабели могут быть:
- силовые – для передачи электроэнергии;
- управляющие – для систем автоматики;
- контрольные – для низковольтных линий питания и контроля приборов, например, в системах сигнализации;
- радиочастотными –для передачи высокочастотных сигналом, подключения антенн и пр.
Классификация по способу исполнения:
- материалу проводника;
- количеству жил;
- типу жил (однопроволочные и многопроволочные) и их сечению;
- виду и материалу изоляции изоляции.
Провода, как входящие в состав кабеля, так используемые самостоятельно различаются материалом токопроводящей жилы: медь или алюминий.
Основными преимуществами алюминиевых жил являются невысокий удельный вес вес и относительно низкая стоимость. К недостаткам относится малая прочность на изгиб и возникающее при контакте с воздухом окисление на поверхности.
В процессе окисления образуется слой с плохой проводимостью, который особенно опасен в местах контактных соединений. Алюминий может применяться в проводах и кабелях, которые в процессе эксплуатации не подвергаются механическим воздействиям, например, провод, проложенный в стене или кабель, проложенный под землей.
Медные провода, в отличии от алюминиевых, обладают большей гибкостью, и лучшей проводимостью. Надежность медных проводов также выше, но они дороже алюминиевых. При контакте с воздухом медь также окисляется, но образующийся слой имеет низкое переходное сопротивление и на качество контакта практически не влияет.
Провода могут быть как однопроволочными, так и многопроволочными.
Количество и диаметр скрученных проволок в многопроволочных жилах могут быть разными. Чем тоньше проволока, тем большей гибкостью обладает провод.
Электропроводящие свойства изделия от количества проволок практически не зависят.
По количеству жил кабели, в отличие от проводов, бывают одножильными, двухжильными, трехжильными и многожильными (от четырех и более). Основная разница в том, что кабель состоит только из изолированных жил, не зависимо от их количества.
Площадь поперечного сечения влияет на величину силы тока, который может пропускать проводник. Выбирать кабельную продукцию нужно с учетом подключаемой нагрузки (подробнее).
Для недопущения перегрева проводов, должен быть обеспечен достаточный запас по току. При этом медные выдерживают силу тока большую, чем алюминиевые такого-же сечения.
Понятие и сфера применения
Собственно, основное различие между данными типами проводов четко прослеживается из их названия. Моножильный кабель имеет один монолитный токопроводник, поэтому общее сечение изделия соответствует паспортному. В то же время мультижильный провод сконструирован из нескольких, зачастую переплетенных между собой проволок. Для придания эластичности и гибкости в скрутку иногда вплетается нить, по структуре напоминающая капроновую. Сумма диаметров проводников мультижильного кабеля всегда равна паспортному значению сечения.
Одножильные и многожильные провода одинаково успешно применяются как в бытовых целях, так и на промобъектах. Моножила неплохо зарекомендовала себя в стационарной проводке как в заводских цехах, так и в квартирах в качестве провода для освещения и розеток. Профессиональный одножильный провод большого сечения может использоваться для отвода энергии, которая выработана генераторами, в сетях постоянного напряжения или для энергоснабжения контактных сетей электротранспорта (поездов, троллейбусов, трамваев).
Будучи более гибкими, эластичными и вибростойкими, мультижильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников, а также любой временной или мобильной электропроводки.
Для большей точности в использовании терминов уточним, что, говоря «одножильный» и «многожильный», обычно подразумевается моно- и мультипроволочная жила, проводящая ток. Это не совсем правильно, ведь понятия одножильный и многожильный относится только лишь к общему числу жил, а сами жилы вернее было бы называть одно- и многопроволочными.
Автор видеоролика Моножильный или мультижильный провод подробно рассказывает о данных разновидностях кабельных изделий.
Маркирование изделий
На каждом изделии есть определенная маркировка из букв, цифр и цветных обозначений. Она указывает не только на принадлежность к определенной группе, но и на материал, диаметр, количество жил, сферу применения и т.д.
Первая буква указывает на материал изготовления (за исключением буквы «А» – она обозначает, что жила сделана из алюминия):
- В – ПВХ;
- П – полиэтилен;
- Пв – вулканизирующийся полиэтилен;
- Пс – самозатухающий полиэтилен, пр.
Второй буквой обозначают изоляционный материал: В – ПВХ, Р – резина, пр. Значение имеет каждая последующая буква. К примеру маркировку АВВГнг 3х2,5 расшифровывают так:
- «А» – алюминий (материал жилы);
- «В» – изоляция жил из ПВХ;
- «В» – общая оболочка тоже из ПВХ;
- «Г» – брони нет;
- «нг» – не горит;
- «3х2,5» – в изделии содержится три жилы, их сечение составляет 2,5 мм2.
Поскольку каждая жила заключена в индивидуальную оболочку – это расшифровка кабеля. Если бы в маркировке содержалась буква «Э», это означало бы, что кабель оснащен экраном. «Р» указывает на наличие защиты из резины, «Б» – на броню от агрессивных химических реактивов и горения. Содержание в маркировке буквы «Ш» говорит, что защитный слой кабеля имеет вид шланга.
Маркирование проводов имеет другие значения некоторых символов. Так, изделие марки ПуГВ – это установочный провод, покрытый ПВХ и имеющий хорошую гибкость. Поскольку существует огромное число различных комбинаций букв в маркировке, расшифровать ее бывает затруднительно. Тогда лучше обратиться к специальным справочникам или искать информацию в интернете.
Виды кабелей, их классификация
Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:
- силовые;
- контрольные;
- управляющие;
- коммуникации связи;
- радиотехнические.
Силовые
Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.
Многожильный силовой кабель
Контрольные
Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.
Управляющие
Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.
Коммуникации связи
Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.
Радиотехнические
Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.
Телевизионный кабель
