Как выполнить подключение выключателя с подсветкой своими руками?

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.  Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.

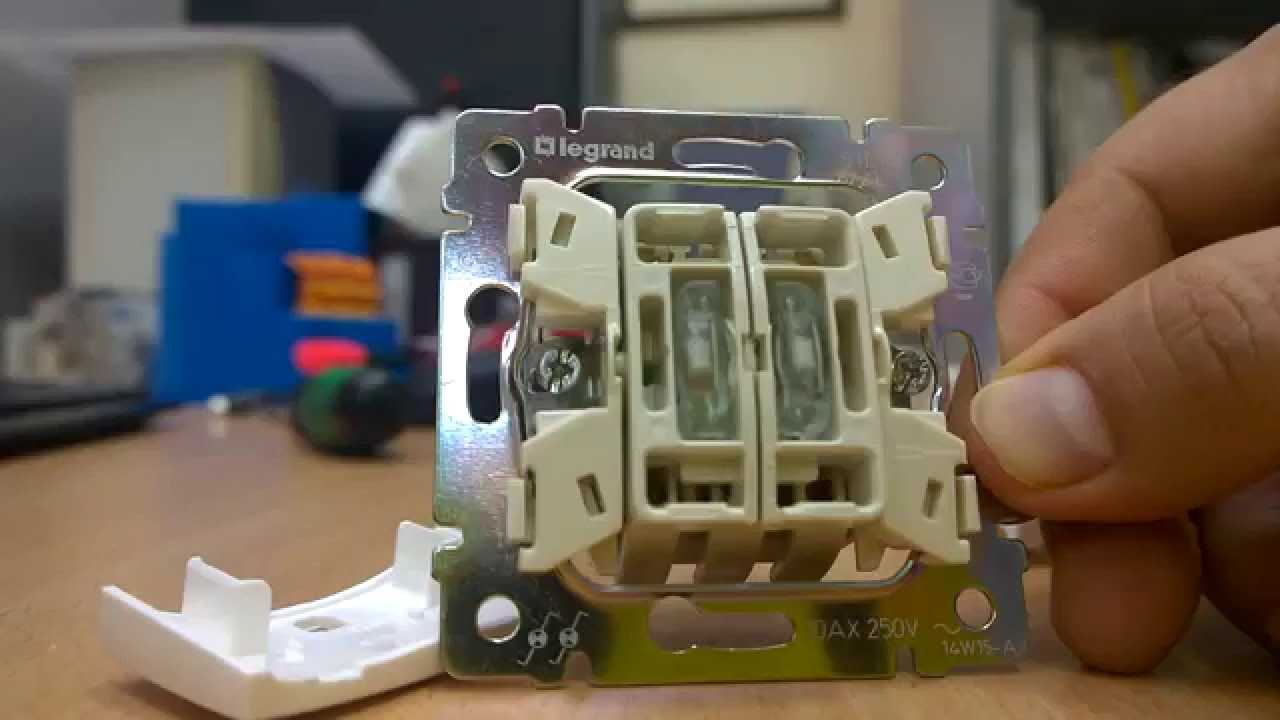

Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них

Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния

По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет

Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Как правильно подключить переключатель с подсветкой

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо. Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация цепей управления в электронных и механических приборах и устройствах.

Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно.

Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить. Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт. Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера.

Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время установки. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку. Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно.

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль. Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если лампа светильника перегорит, то цепь будет разомкнута, и подсветка также не будет работать. После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю.

Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы. Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства. Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Применяют его также в помещениях, доступ к которым необходим ночью. Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш. Чем больше источников освещения, тем больше потребуется клавиш на выключателе.

Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой. Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой.

Ресурс таких приборов — около 40 коммутаций. Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее. Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

Схема и принцип действия подсветки с использованием светодиода

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Вспомним школьный курс физики:

• Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
• Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко.

Подбираем резистор

• схема выключателя с подсветкой на светодиоде;
• индикатор включения в переносном удлинителе;
• миниатюрный ночник;
• подсветка для розетки.

Так выглядит подсветка светодиодом

1. Перед началом монтажа схемы светодиода в выключателе убедитесь, что выключатель отключён от «фазы». Это можно сделать при помощи простой отвёртки-тестера.

1. Проверьте качество изоляции всех соединительных контактов. Перемыкание оголенных проводов в лучшем случае выведет из строя схему подсветки, в худшем – проводку в квартире.

1. При необходимости в пластиковой детали можно сделать монтажное отверстие светодиоду, чтобы тот равномерно освещал кнопку выключателя.

1. Собираем получившуюся конструкцию и наслаждаемся результатом.

Читать далее: Септик из бетонных колец своими руками: схема и монтаж

Во время использования конденсатора происходят другие процессы. Его конструкция существенно отличается от вышеописанного варианта. Конденсаторы имеют две пластины из металла, которые делятся диэлектриками. Благодаря такому решению заряд может сохраняться длительное время. При этом его можно заряжать и разряжать. После таких манипуляций в цепи находится переменный ток.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
2. Линия, на которой будут проводиться работы, обесточивается.
3. В имеющемся в стене углублении фиксируется коробка.
4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

• светодиод АЛ-307 (горит красным светом);
• резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
• диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

https://youtube.com/watch?v=oNtEj3GV77E

При расчете сопротивления резистора нужно учитывать следующее:

• для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
• для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Правила подключения

Независимо от типа, установка выключателей с подсветкой одинакова. Единственное отличие — это несколько деталей.

Установка одинарного выключателя

Самый простой способ установить простой выключатель света — это подключить его к розетке. Первый шаг — отключить блок питания от сети и снять старый выключатель.

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.. Как только это будет сделано, внутренности разобранного выключателя останутся в ваших руках

Его следует выбросить или использовать вместо него

Как только это будет сделано, внутренности разобранного выключателя останутся в ваших руках. Его следует выбросить или использовать вместо него.

Чтобы установить новый выключатель света с индикатором/лампой, повторите описанные выше действия в обратном порядке.

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойных или тройных выключателей освещения выполняется аналогичным образом. Для установки двухкнопочной конструкции вам понадобятся отвертка, нипперы, насадка и указатель для определения фазировки.

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

После завершения установки подключите источник питания и проверьте его работу.
