Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Постоянная система отопления

Оптимальный способ отапливать гараж — подключить его к общему контуру. Такой вариант имеет смысл, если гараж пристроен или является частью здания с общим отоплением. В других случаях нужно делать отдельную систему обогрева и вентиляции.

Когда стоит задача греть помещение продолжительное время, выбор лучше остановить на газовых и электрических котлах. Газовый обогреватель практичен и прост в обращении, топливо доступное и недорогое. Но имеется один нюанс — нужно выделить место под котельную и подключиться к газовой магистрали. Электрокотлы гораздо безопаснее, но такой источник тепла нельзя назвать дешевым.  Именно по этим причинам сегодня все реже автодома топят постоянно.

А еще нужно вспомнить о дровяном отоплении. На данный момент твердое топливо — это самый экономичный вид. Существуют разные варианты таких систем: пиролизное горение, обогреватели, сделанные своими руками, либо всевозможные буржуйки и камины. В продаже можно найти полностью автоматизированные пеллетные котлы с подачей топлива без участия человека.

Трудно выбрать, какая из постоянных систем отопления будет экономичнее — при расчете нужно учитывать не только цену покупки и монтажа оборудования, но и заранее продумать, во сколько обойдется эксплуатация и сырье. Нужно сказать о том, что для каждого региона нашей необъятной родины подойдут различные отопительные системы. В местах с избытком дерева выбор падет на твердотопливные агрегаты. В газифицированных районах больше всего используют газовые котлы и теплопушки.

Если вы нечасто бываете в гараже, то вам подойдет электрообогреватель. Он не требует особых навыков при монтаже. Даже если такие приборы ресурсозатратны, для подогрева на короткое время это будет оптимальным выбором.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Принцип работы

В основе «газовых пушек» — самая обычная конфорка (горелка), которая разогревает воздух за счет сгорания кислорода с образованием углекислого и чадного газов. Из камеры сгорания вся эта смесь выдувается с помощью мощного вентилятора, приводимого в действие от электросети.

Принцип работы простейшей газовой пушки

В отличии от дизельных пушек, в газовых при сгорании топлива образовывается минимальное количество вредных веществ и угарного газа, поэтому они требуют меньшей производительности принудительной вентиляции. Но при этом скорость и мощность обогрева у них идентичные. И, кстати, конструкция газовых пушек проще, нежели у дизельных, поэтому ломаются они крайне редко (только при нарушении правил эксплуатации), а производители дают гарантию, в среднем, на 3 – 6 лет на такие устройства.

Закрытые и открытые пушки

Условно все газовые пушки классифицируются на открытые и закрытые:

Открытые (прямого нагрева). Имеют более простую конструкцию, горелка открыта, все сгораемые газы попадают в помещение. Обязательно для нормальной работы требуют качественной вентиляции обогреваемого помещения.

Пушка с открытой горелкой. Более распространенный вариант, но при этом может использоваться лишь в тех помещениях, где имеется нормальная приточная вентиляция. В противном случае — накапливается углекислый и угарный газ, а в таком помещении человеку находиться крайне опасно

Закрытые (непрямого нагрева). Горелка закрыта, дополнительно имеется выход для удаления отработанного газа. Такие пушки менее мощны и эффективны, требуют обязательного подключения к дымоходу, но абсолютно безопасны (и их мощно использовать даже в небольших жилых помещениях). В качестве нагревательного элемента используются либо воздушные ТЭНы, либо радиаторы (кольцевые нагреватели).

Тепловая пушка закрытого типа. В данном случае — установлена на улице, а теплый воздух подается по специальному воздуховоду

Как правило, открытые используются в нежилых помещениях (гараж, сарай, склад), закрытые – в жилых или в тех, где имеются проблемы с вентиляцией.

Классификация по типу подключения

Газовые пушки по типу подключения и используемому топливу разделяются на:

1. Метановые. Такие подключаются к бытовой газораспределительной сети напрямую. Допускается подача метана и из баллонов, но таковые заправляют далеко не на всех заправках (сам процесс долгий, требует использования специального оборудования).
2. Пропановые. Работают на смеси пропан-бутан, подключаются к баллонам. Такие более распространены, так как пропан достаточно дешевый, его заправка в баллон занимает минимум времени.

Подключается к бытовой газораспределительной сети. Но при этом мощность у неё достаточно низкая, так как в таких источниках газа конечное давление невысокое

Несколько важных правил, которые необходимо соблюдать во время монтажных работ

В процессе монтажа оборудования, которое предполагает использование жидкого топлива, нужно соблюдать несколько правил общего характера, а также требования, указанные заводом-изготовителем устанавливаемого оборудования.

В число важных правил входят следующие рекомендации:

• дизельные котлы нельзя устанавливать в гаражах, имеющих небольшую площадь, и городских квартирах, поскольку сам котёл занимает много места, требует размещения топливного бака и обладает высоким уровнем шума;
• дизельное оборудование необходимо монтировать в отдельных помещениях, потолки которых находятся на высоте не менее двух с половиной метров;
• от поверхностной части котла до стены, находящейся напротив, должно быть расстояние, превышающее один метр;
• стены котельного помещения должны быть бетонными или кирпичными, покрытыми штукатуркой или кафелем;
• в котельной необходимо установить двери третьего класса противопожарной защиты;
• в топливном баке должно храниться не более девятисот литров топлива, что приводит к необходимости обустраивать для ёмкостей отдельное от котельной помещение.

Основные этапы работы

При выборе материалов для сбора электрической пушки стоит учитывать свои технические умения, опыт и финансовые возможности. Как показывает практика, многие мастера собирают электрическую пушку из того, что имеется под рукой. Есть варианты того, как собрать устройство, приближенное к заводским стандартам. Рассмотрим их:

• Итак, как делается электрическая тепловая пушка своими руками? Начнем с домашнего варианта, который подразумевает сборку устройства из всего полезного, что есть в гараже или кладовой. В первую очередь нам нужно найти трубу диаметром 300 мм и толщиной 3-4 мм. Если такой возможности нет, то подойдет оцинкованный лист такой же толщины. Для работы со сталью понадобится сварочный аппарат. Труба станет корпусом изделия.
• Следующий важный элемент будущей самодельной тепловой пушки — электромотор с крыльчаткой. Чтобы его раздобыть, нам понадобится пылесос советского образца. Его нужно разобрать и извлечь необходимый элемент. Не советуем разбирать новые пылесосы, так как схемы в современных моделях довольно сложные.
• Извлеченный электромотор устанавливаем на одном из концов уже подготовленной трубы. На другом конце корпуса располагается конструкция, которая будет нагревать выдуваемый устройством воздух. Для этого нам понадобится нихромовая спираль мощностью 2 кВт и асбестовый лист. Эти компоненты можно приобрести на любом рынке или в строительном магазине.
• Асбестовый лист нарезаем на полоски и делаем из них решетку. Устанавливаем ее на противоположной от электромотора стороне. На готовой решетке фиксируем будущий ТЭН — нихромовую спираль. Для создания цепи питания не нужно устанавливать отдельные блоки или паять схемы. Все довольно просто.
• Теперь нам понадобятся выключатель для замыкания цепи, провод со штекером и предохранители. К нашему нагревателю подключаем предохранитель на 30 ампер, для двигателя понадобится на 7 ампер. Если на пылесосе такой есть, то можно использовать и его. Все элементы фиксируем, согласно плану, специально подготовленным инструментом.

Вышеизложенный вариант сборки электрической тепловой пушки позволит изготовить устройство небольшой мощности, но его хватит для обогрева квартиры или офиса площадью 50-60 кв. м. При грамотной сборке и надежных материалах на выходе получится отличное устройство для обогрева.

Вопрос-ответ:

Какие материалы нужны для изготовления дизельной тепловой пушки?

Для изготовления дизельной тепловой пушки вам понадобятся следующие материалы: металлический бак, дизельный горелка, термостат, топливный насос, вентилятор и различные инструменты для монтажа.

Как правильно подключить дизельную горелку?

Подключение дизельной горелки требует некоторых знаний и умений. Сначала необходимо правильно подсоединить топливный насос к баку с дизельным топливом. Затем нужно соединить горелку с топливным насосом и подключить термостат для регулировки температуры

Важно также убедиться в правильности подключения вентилятора для обеспечения циркуляции воздуха

Какую площадь помещений может обогревать дизельная тепловая пушка?

Возможности дизельной тепловой пушки в обогреве зависят от ее мощности. Обычно производители указывают площадь помещений, которую может обогревать конкретная модель пушки. Например, пушка мощностью 20 кВт может обогревать помещения площадью до 200 квадратных метров.

Можно ли использовать дизельную тепловую пушку для обогрева открытого пространства?

Дизельные тепловые пушки применяются для обогрева закрытых помещений и не предназначены для использования на открытом пространстве. Использование пушки на открытом воздухе может быть опасно и привести к серьезным последствиям, включая возможность возгорания. Для обогрева открытого пространства следует использовать другие типы оборудования, специально разработанные для этой цели.

Агрегат #2 — тепловая пушка на дизтопливе

Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.

Как работает такая конструкция?

Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.

Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.

Процесс сборки

Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.

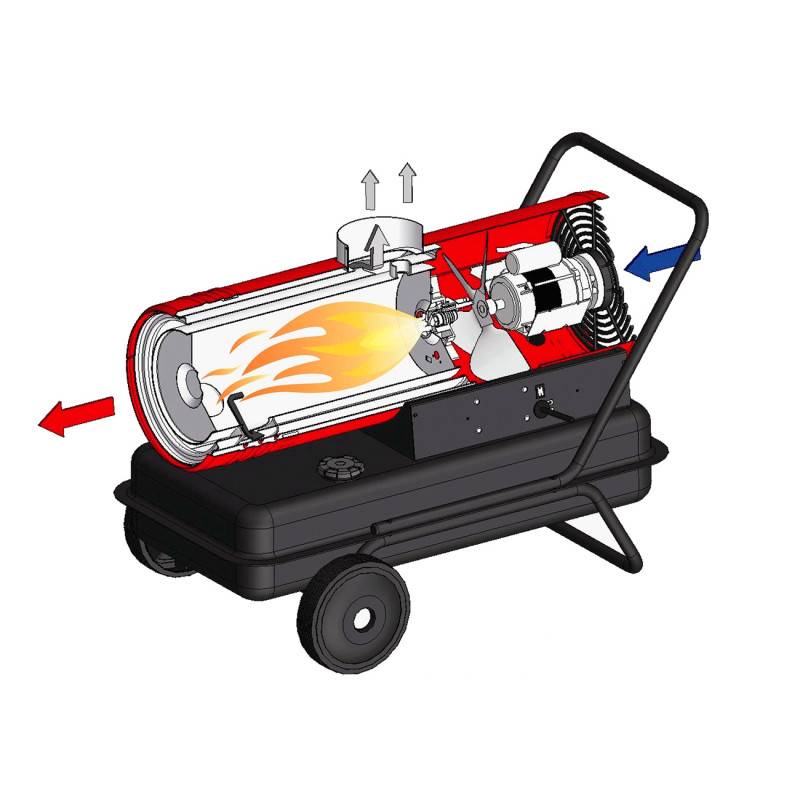

На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме

Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:

• камеру сгорания с вертикальным отводом;
• топливный насос с форсункой;
• вентилятор с электродвигателем.

Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.

При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов

Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.

Помимо агрегата, работающего на дизельном топливе, для тепловых пушек применяют и другие виды жидких горючих материалов, например, отработанное машинное масло. Интересный вариант такого устройства на “отработке” представлен в следующем видеоматериале:

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами

Их применяют для обогрева обширных помещений: складов, заводских цехов

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

• Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
• Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
• Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
• Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
• В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
• На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Среди широкого выбора отопительного оборудования котел водогрейный на твердом топливе все еще остается популярным. Поговорим о достоинствах и недостатках прибора.

Инструкция по изготовлению буржуйки своими руками приведена здесь.

Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют подручные средства. Итак:

1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.

1. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
2. Завершаем сборку надежным креплением вентилятора к концу трубы.
