Схема подключения трехклавишного проходного выключателя
При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:
- Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
- Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
- Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
- Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.
В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.
Возможные ошибки и пути их решения
При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.
Положение клавиш выключателя стандартно устанавливается следующим образом:
Общепринятое положение клавиш при включённом и отключённом режиме
Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте
Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!
Безопасность прежде всего!
Двухклавишный выключатель и его подключение, схема и фото
В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.
К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.
Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

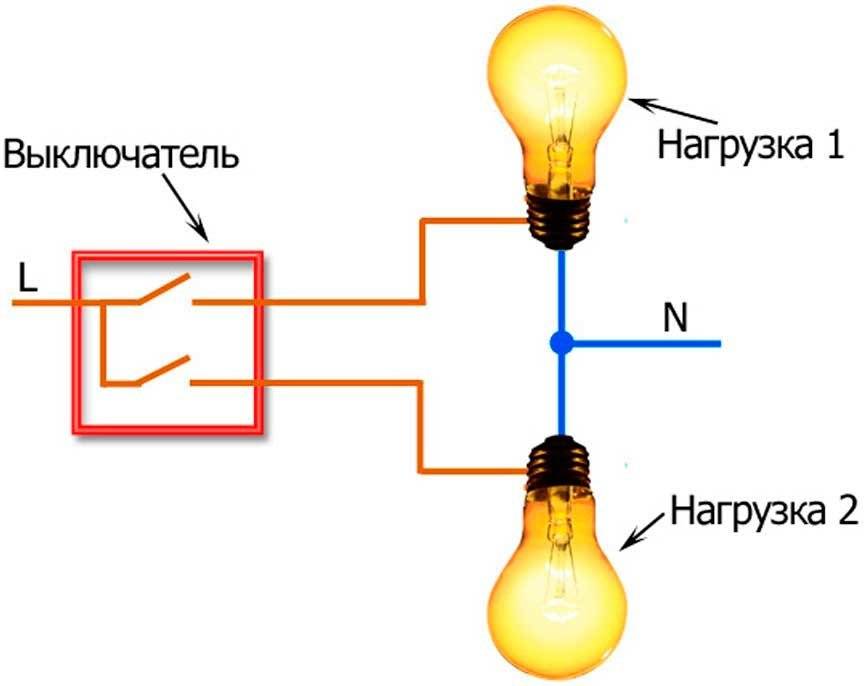

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.
Приступаем к работе монтажа выключателя на 2 клавишы
Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.
Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!
Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.
Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.
Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.
Непосредственно к выключателю должны выходить три провода:
— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;
— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).
Подключение
Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.
Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.
Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.
Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.
Двухклавишный выключатель с подсветкой
Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.
Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
Схема управления освещением из четырех мест
Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.
В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.
Подготовка
Шаг 1: Отключите электроэнергию на распределительном щитке. Это необходимо сделать для безопасности и избежания поражения электрическим током. В случае, если у вас нет доступа к щитку, обратитесь к электрику.
Шаг 2: Проверьте габаритные размеры выключателя и убедитесь, что он подходит под ваши требования. Выберите место, где будет установлен двухклавишный выключатель Schneider и пометьте его.
Шаг 3: Подготовьте все необходимые инструменты и материалы для установки выключателя. Вам может понадобиться: отвертки, пассатижи, кусачки, провод, разъемы, защитный колпачок, клеммы и т.д. Убедитесь, что все материалы и инструменты качественные и соответствуют стандартам безопасности.
Шаг 4: Убедитесь, что все провода и элементы электрической системы в вашем доме исправны. Проверьте наличие утечек, коротких замыканий, перегрузок, перегрева и т.д. Если вы обнаружили какие-либо дефекты или неисправности, обратитесь к электрику для устранения проблемы.
Шаг 5: Откройте упаковку с выключателем и проверьте, все ли комплектующие на месте
Обращайте внимание на цвета проводов, чтобы правильно соединить их с клеммами выключателя. Если вы обнаружили, что комплектация не полная или что-то повреждено, обратитесь в магазин, где вы приобрели выключатель Schneider, чтобы заменить продукт или получить компенсацию
Устройство
Переключатели с двумя клавишами представляют собой трехконтактные механические устройства. Один из контактов общий (неподвижен), а два других — независимы друг от друга. Когда на клавишу оказывается давление, латунные пластинки подводятся к общему контакту, в результате чего цепь замыкается.
Двухклавишные выключатели могут находиться в шести положениях:
- два положения для одной клавиши (включено/выключено);
- два положения для другой клавиши (включено/выключено);
- два положения для обеих клавиш (включено/выключено).
С помощью указанных выше клавиш и их переключений осуществляется управление группами освещения, которые соединены с выключателем.
Шаг 5. Закрепление выключателя
Перед тем как закреплять выключатель, убедитесь, что все провода правильно подключены и они не мешают закрыть крышку коробки
Важно: перед закреплением провода не должны быть под напряжением

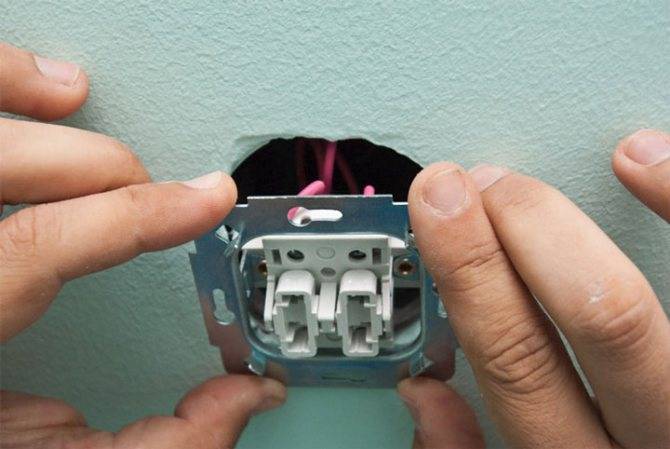

После проверки проводов закрепите выключатель на месте с помощью винтов, предназначенных для этого. При закреплении убедитесь, что выключатель плотно прилегает к стене, а все винты затянуты на достаточно крепко.
После завершения закрепления, проверьте работоспособность выключателя, включая и отключая свет. Если выключатель работает правильно, можно закрыть крышку коробки и завершить процесс установки.
Завершающая фаза электромонтажных работ
После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.
Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.

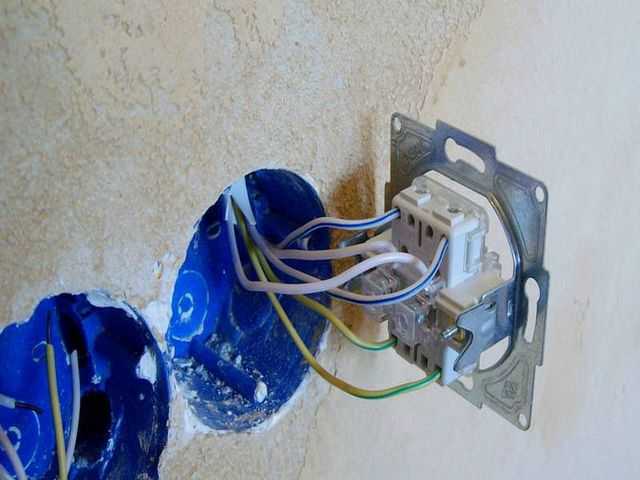

Выключатель в подрозетнике
Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.
Меры предосторожности
Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.
Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.
Правила безопасности:
Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта. Перед началом монтажа проверить состояние электропроводки. Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку). Обязательно проверить исправность лампочек, других деталей. С помощью индикатора напряжения проверить отключение подачи тока. Отключить автоматические или пакетные выключатели на домашнем щитке. В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета. Нулевой провод – синий
Все действия проводить с особой осторожностью
Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности. Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции
Лампочка заменяется при выключенном электричестве
Используя лестницу, у основания кладут изоляционный коврик
После подключения электрики в доме не должно быть опасных зон. Контакты присоединяются с соблюдением всех технических норм.
Используя лестницу, у основания кладут изоляционный коврик. После подключения электрики в доме не должно быть опасных зон. Контакты присоединяются с соблюдением всех технических норм.
Устройство выключателя с двумя клавишами
По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.
Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:
- каркаса;
- двух кнопок для переключения;
- вводных и выводных клеммников.
В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.
Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.
Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.
Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.
Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.
Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

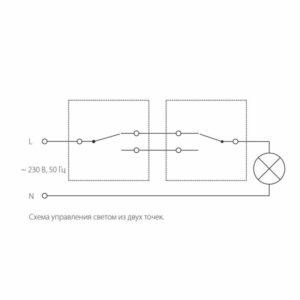

Схема подключения проходного двухклавишного выключателя
Проходной двухклавишный выключатель часто используется в освещении для управления одним или несколькими источниками света с разных мест. Давайте разберем схему подключения такого выключателя.
Обзор и подготовка:
Проходной двухклавишный выключатель имеет три контакта: два «входа» и один «выход». Кроме того, он может иметь отдельные клавиши для управления разными источниками света. Прежде чем начать подключение, обязательно отключите электроэнергию в сети, чтобы избежать возможного поражения током.
Подключение фазного провода:
Фазный провод (обычно коричневого или черного цвета) подключается к одному из входных контактов выключателя. Если вы подключаете две лампы, фазный провод должен быть подключен к каждому входу.
Подключение выходного провода:
С другого входного контакта выключателя провод идет к лампе или группе ламп. Этот провод будет «выходным» и передаст фазу к источнику света.
Подключение нулевого провода:
Нулевой провод (обычно голубого цвета) подключается напрямую к лампе или группе ламп. Этот провод не подключается к выключателю.
Подключение заземления:
Если система заземлена, заземляющий провод (обычно желто-зеленого цвета) подключается к заземляющему контакту на выключателе.
Проверка и включение:
После завершения всех подключений, убедитесь, что все провода надежно закреплены и изолированы. Включите питание и проверьте работу выключателя, переключая его в разные положения.
Шаг 2. Снятие крышки штробления
Перед началом работы следует убедиться, что электропитание на выключателе выключено и отключить его от источника, чтобы избежать поражения электрическим током.
Чтобы снять крышку штробления, необходимо выполнить следующие действия:
- При помощи отвертки удалить боковую пластиковую крышку на двухклавишном выключателе.
- Ослабить четыре винта, которыми крепится крышка штробления к основанию выключателя.
- Аккуратно отсоединить крышку штробления от основания, чтобы не повредить провода и клеммы.
После того, как крышка штробления будет снята, можно приступать к следующим этапам установки и подключения выключателя Schneider.
Шаг 4. Подключение проводов к выключателю
Далее необходимо подключить провода к выключателю. Убедитесь, что питание к выключателю отключено перед началом работы.
Для начала определите, какой провод является фазовым, а какой нейтральным. Фазовый провод обычно красного или черного цвета, а нейтральный – белого или синего цвета.
Чтобы подключить провода к выключателю, необходимо открыть клеммы на задней панели выключателя с помощью отвертки. Затем вставьте провода и зажмите клеммы. Помните, что фазовый провод должен быть подключен к клемме с буквой «L», а нейтральный – к клемме с буквой «N».
Кроме того, если у вас есть заземляющий провод, то он должен быть подключен к клемме со знаком «Earth».
После того, как провода подключены, закройте клеммы на задней панели выключателя.
Схема подключения двухклавишного выключателя Шнайдер
Перед началом работы убедитесь, что электропитание отключено, чтобы избежать возможного поражения электрическим током. Всегда следует соблюдать необходимые меры безопасности при работе с электричеством.
Подготовка проводов
Двухклавишный выключатель подключается к двум лампам (или другим нагрузкам), которые можно включать и выключать независимо друг от друга. Вам потребуются три фазных провода: один общий и два отдельных для каждой из клавиш. Также потребуется ноль и заземление, если они предусмотрены в вашей системе.
Подключение проводов
- Подключите общий фазный провод (обычно коричневого или красного цвета) к среднему контакту выключателя.
- Подключите два фазных провода от нагрузок (ламп) к оставшимся двум контактам выключателя. Они соответствуют двум клавишам.
- Если есть необходимость подключения нулевого провода (обычно синего цвета) и заземления (обычно желто-зеленого цвета), то их следует подключить к соответствующим зажимам в коробке или в розетке.
Установка выключателя в коробку
После подключения всех проводов убедитесь, что все контакты надежно закреплены, и установите выключатель в монтажную коробку. Затем закрепите его с помощью винтов.
Проверка работоспособности
Включите электропитание и проверьте работоспособность каждой из клавиш, управляющих соответствующей нагрузкой. Если все в порядке, закрепите декоративную панель.
Что важно знать о подключении двойного выключателя
Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.
Часто используется такой вариант вместе с розеткой
Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.
У конструкции есть некоторые достоинства:
- возможность отключать и включать целые группы ламп;
- экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
- позволяет регулировать освещение при большом количестве ламп в люстре;
- применяется для помещений с повышенным уровнем влажности;
- не требует особого ухода;
- простота монтажа.
Необычный вариант двухклавишного механизма
Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.
Схема подключения двухклавишного выключателя к люстре
Подключение двухклавишногоключателя к люстре может немного различаться в зависимости от того, какая система проводки используется в вашем доме (одноцепная или двухцепная).
Одноцепная проводка
В случае одноцепной проводки используется один провод для переноса напряжения к люстрам.
Схема подключения:
- Подключите фазный провод (обычно это провод с цветом фазы, например, коричневый) к клемме «L» на каждой из клавиш выключателя.
- Подключите провод, идущий к люстрам (обычно это провод с цветом нейтрали, например, синий), к клемме «COM» (или «C») на каждой из клавиш выключателя.
- Подключите провод, идущий от выключателя к люстрам (обычно это провод с цветом фазы, например, коричневый), к клемме «L1» и «L2» (или «1» и «2») соответственно на каждой из клавиш выключателя.
Двухцепная проводка
В случае двухцепной проводки используется два независимых провода для управления разными группами светильников.
Схема подключения:
- Подключите фазные провода (обычно это провода с цветом фазы, например, коричневый) к клеммам «L» на каждой из клавиш выключателя.
- Подключите провода, идущие к первой группе светильников, к клемме «1» на одной из клавиш выключателя, и проводите аналогичные подключения для второй группы светильников, подключив их к клемме «2» на другой клавише.
Сфера использования
Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.
Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.
Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.
Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по class=»aligncenter» width=»596″ height=»600″
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.
