Что такое УЗО в электрике

Где применяется УЗО?

Для того чтобы ответить, где необходимо использовать УЗО, обратимся к ПУЭ (7 издание), а именно пунктам 7.1.71-7.1.85. Сделаем «выжимку» из этих требований:

  • УЗО необходимо для отключения поврежденных участков цепи и для предотвращения поражения током человека или возгорания проводки;
  • УЗО применяется на групповых линиях, питающие штепсельные розетки розетки для переносных электроприемников;
  • В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках. Для частного дома — в распределительном щитке или ВРУ;
  • Рекомендуется применять УЗО с функцией отключения сверхтоков (диф. автомат) для линий, питающих штепсельные розетки. В случае если таких линий много, в целях экономии можно использовать после УЗО группу автоматических выключателей. (п. 7.1.79);
  • Для линий, питающих штепсельные розетки, необходимо применять УЗО с диф. током срабатывания не более 30 мА. (п. 7.1.79). Для защиты от возгорания используются УЗО на 300 мА. Такое УЗО устанавливают после счетчика, до распределения на отходящие линии;
  • Уставка (предельно допустимое значение параметра) по времени у вводного УЗО должна быть больше в 3 раза, чем уставка УЗО на отходящих линиях. Это обеспечит селективность защиты. То есть при повреждении на отходящей линии, вводное УЗО не успеет сработать, и отключиться лишь поврежденный участок. (п 7.1.73);
  • УЗО не должно срабатывать при исчезновении в сети напряжения.

Где ставить?

Ставим в распределительных квартирных щитках и щитках частных домов на линии, питающие розетки. Для трехфазных приемников (например, трехфазных станков) применяем четырехполюсное (3-х фазное)  УЗО,  для однофазных – двухполюсное (однофазное) УЗО. Применять 3-х фазное УЗО для 3 отходящих линий нельзя. Несимметричная нагрузка вызовет ложное срабатывание УЗО (например, после 3-х фазного УЗО, фазы ушли на разные постройки).

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.

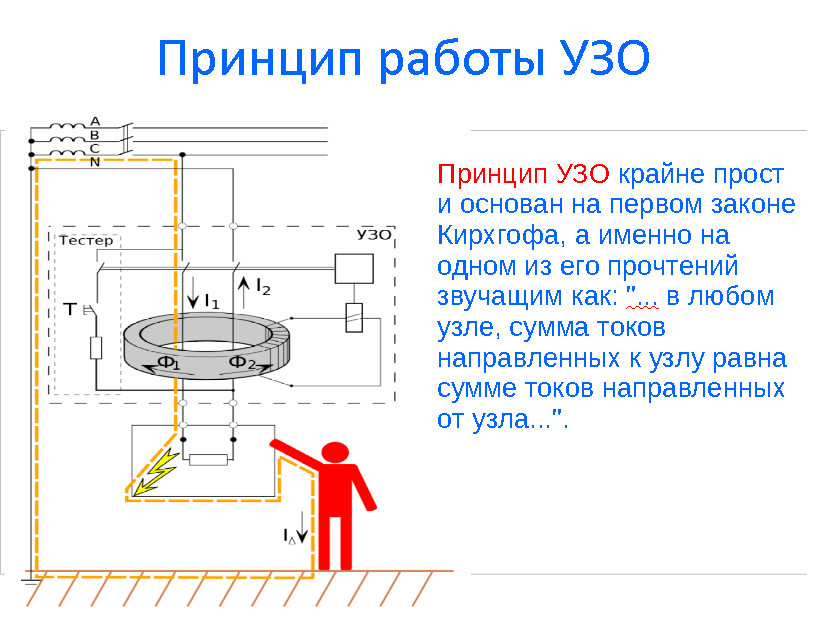

Принцип работы УЗО и конструктивные особенности

Принцип работы основан на сравнении нулевого и фазного тока. При исправной изоляции токи, идущие по этим проводам, равны. Оба провода расположены внутри магнитопровода с вторичной обмоткой, подключенной к исполнительному механизму через электромагнитное реле. Причем пока нет утечки, на вторичной обмотке нет напряжения.

Нарушение изоляции или прикосновении человека к фазе, приводит к тому, что токи, проходящие по проводам, становятся разными, это приводит к возникновению общего магнитного потока. Результат – на вторичной обмотке возникает напряжение, срабатывает реле, исполнительный механизм отключает потребителя.

Конструктивно аппарат состоит из магнитопровода, на котором располагается вторичная обмотка. Она подключается к магнитоэлектрическому реле, которое воздействует на размыкающий контакт. Имеется также кнопка для тестирования с помощью, которой имеется возможность искусственно создать небольшой разбаланс токов в цепи. Кнопкой тестирования можно проверить, как работает прибор. Действует принцип имитации утечки за счет подключения добавочного сопротивления.

Наиболее важные характеристики УЗО следующие:

  1. Номинальный ток – значение, которое обеспечивает длительную работу аппарата без перебоев.
  2. Дифференциальный ток – разница значения в проходящих через магнитопровод проводах.
  3. Номинальное напряжение – значение напряжения длительной нормальной работы аппарата.
  4. Тип тока – переменный или постоянный.
  5. Условный ток КЗ – максимально допустимая величина, которую выдерживает аппарат до момента срабатывания защиты.

Выпускается три типа изделия, применение которых определяется различными по виду токами.

Их маркировка:

  • Тип АС – работает на переменном токе.
  • Тип А – подходит для работы с переменным и пульсирующим постоянным токами.
  • Тип В — работает на переменном и на постоянном пульсирующем токах. Используется дифференциальная составляющая утечки.
  • Тип S – для селективной защиты, с временной задержкой для учета времени срабатывания нижестоящих аппаратов защиты.

В обозначение УЗО включают номинальные электрические величины; схема; тип; серия. Для информирования потребителя на него наносится маркировка, повышающая потребительские качества изделия. Используется буквенное обозначение и цифровое.

Правила безопасности в процессе работы

Проводя работы по монтажу электрической аппаратуру, в том числе с изделиями, обеспечивающими защиту необходимо соблюдать правила техники безопасности при работе с электричеством. Работы производить при отключенных источниках электричества. Знать, какие применять защитные средства и от чего они защищают при работе с электричеством.

Выбирая УЗО, сначала нужно определить, какое именно требуется – электромеханическое или электронное. Необходимо помнить, что электромеханический аппарат сработает и при отсутствии напряжения в сети (например, оборван ноль, но фаза есть), а вот электронный – нет.

Желательно выбирать продукцию проверенных производителей. В рейтинг производителей традиционно входят такие бренды, как:

  • ABB;
  • Легранд;
  • Шнайдер Электрик;
  • EKF;
  • IEK.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

  • входного кабеля;
  • линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
  • выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

  • троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
  • замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

  • У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
  • Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
  • Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Для чего устанавливают УЗО

Очень многие только слышали о том, что существуют устройства, специально предназначенные для защитного отключения. Сокращенно они называются УЗО. Полное представление о его работе можно получить, обладая хорошими знаниями электротехники. Однако понять общие принципы работы устройства, его специфические особенности вполне возможно и не имея специальных знаний. В большинстве квартир и частных домов УЗО ранее не использовались. Этим и объясняется отсутствие знаний об устройстве, назначении, особенностях эксплуатации данных приборов.

Каждое устройство защитного отключения представляет собой коммутационный электромеханический прибор. Основной функцией которого является автоматическое прерывание цепи, когда ток превышает установленное определенное значение. УЗО расшифровка в электрике, означает устройства защитного отключения. Они представлены большим количеством разнообразных моделей, в целом, обладающих одинаковой функциональностью и принципом работы. УЗО очень эффективны при использовании в системе электробезопасности. Однако многие хозяева квартир и домов при самостоятельном монтаже проводки забывают о существовании защитных устройств и пренебрегают их использованием. УЗО защищает жизнь и здоровье человека от поражения электротоком в случае нарушения изоляции, а также при случайных контактах с неизолированными проводами и токопроводящими частями электрооборудования.

В отличие от автоматов, защищающих электропроводку от перегрузок и коротких замыканий, устройства защитного отключения обеспечивают безопасность людей. Своевременно реагируя и отключая напряжение при уходе тока «на землю». Как правило токовые утечки имеют небольшие значения, поэтому традиционные автоматы на них просто не реагируют.

Практически каждый человек подвергался воздействию слабых токов, возникающих в домашней сети. Несмотря на малое значение тока в 4-5 мА, человеческий организм его ощущает, например, при касании холодильника, стиральной машины и другой бытовой техники. С возрастанием силы тока возрастает и угроза жизни человека. Основной причиной подобного состояния считается нарушенная изоляция проводов. В результате ток начинает проходить непосредственно через корпус прибора, который оказывается под напряжением. Последствия касания к нему могут быть такими же, как и в случае соприкосновения с оголенным проводом. В момент касания возникает замыкание на землю, и далее, при отсутствии защитного заземления, человек получает удар током.

В настоящее время не во всех домах существует возможность заземления корпусов электроприборов и оборудования, поскольку это не предусмотрено схемой и конструкцией проводки. Поэтому для защиты от поражения током используются УЗО, устанавливаемые вместе с автоматическими выключателями, которые способны реагировать даже на слабые токи и своевременно отключать сетевое напряжение.

Индексы УЗО-Д

В зависимости от назначения УЗО и его устройства, к названию-аббревиатуре прибора могут добавляться определенные индексы. И предварительный выбор защитного приспособления для квартиры или частного дома делается как раз по этим индексам:

  • АС — устройство, срабатывающее от разбаланса переменной составляющей тока, обладающее, как правило, противопожарной функцией, в том числе;
  • А — устройство, реагирующее на разбаланс и переменного, и пульсирующего токов;
  • В — устройство, отвечающее на ток утечки любого вида (это или промышленные «пожарные» УЗО, или УЗО-Де встроенного типа).

Дополнительные индексы, соответственно, свидетельствуют о дополнительных возможностях устройств:

  • S — опция селективного срабатывания УЗО (приборы, обладающие такой опцией, используются в энергоснабжении объектов, запитанных по двум лучам-фидерам с автоматом ввода резерва (АВР);
  • G — УЗО быстрого и сверхбыстрого действия (применяются такие устройства в детских, учебных, а также лечебных заведениях, где недопустимо «проскакивание» даже половины поражающей волны).

Важно: Бытовые УЗО индексируются редко, гораздо чаще их различают по току разбаланса и варианту исполнения

Виды УЗО

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО:

  1. электромеханические (независящие от сети),
  2. электронные(зависящие от сети).

Рассмотрим по отдельности принцип действия каждой из категорий.

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

  • Состоит из нескольких основных компонентов:
  • Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
  • Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
  • Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

Как выбрать защитное устройство

Защита устанавливается в электроустановках различного назначения в одних щитах с автоматическими включателями и предохранителями, обеспечивающими безопасность при перегрузках в сети. УЗО может встраиваться в электропроводку этажных электрощитов и для защиты отдельных электроустановок. Выбирают защиту по току утечки, ориентируясь на следующие условия:

  • для защиты человека в помещениях нормальной влажности рекомендуется установка приборов чувствительностью 30 миллиампер;
  • во влажной атмосфере ванных и душевых комнат, бассейнов и бань, комнат для детей чувствительность прибора должна быть выше 10 миллиампер; такой же чувствительности приборы ставят и на одиночные электроприёмники – стиральные машины и электроплиты;
  • приборы, предназначенные защищать от пожара, выбирают чувствительностью 100, 300 и 500 миллиампер; человека они не защитят (опасно уже 50 миллиампер), они имеют целевое назначение;
  • для предотвращения ошибочных срабатываний на групповые электрические цепи ставят приборы чувствительностью 30 миллиампер.

Производители

Официального рейтинга производителей УЗО не существует, поэтому следует ориентироваться на отзывы практикующих электриков. Как правило, при сборке «навороченного» щита, специалисты рекомендуют использовать продукцию трех европейских фирм:

  • ABB (шведско-швейцарская компания);
  • Legrand (Франция);
  • Schneider Electric (Франция).

Компания Schneider Electric («Шнейдер Электрик») разработала линийку устройств Easy9, относящихся к среднему ценовому сегменту.

Дифференциальный выключатель EASY 9 (УЗО) 2П 63А 30мА (артикул EZ9R34263). Устройства Easy9 относятся к среднему ценовому сегменту, но при этом отличаются качеством, надёжностью и удобством использования, свойственным аппаратуре верхнего ценового сегмента

Многих электриков не устраивает качество продукции таких компаний, как IEK, TDM, DEKraft, EKF.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

  1. теплового расцепителя;
  2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

  1. дифференциальный орган;
  2. тепловой расцепитель;
  3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Маркировка прибора

Что касается маркировки, то она наносится на корпус аппарата для удобства выбора его в плане подбора под условия эксплуатации

Основные характеристики УЗО, на которые необходимо обращать внимание:

  1. номинальный ток с единицей измерения ампер (А);
  2. дифференциальный с единицей измерения миллиампер (мА), это и есть ток утечки;
  3. тип самого прибора.

К примеру, на корпусе могут быть указаны номиналы: 50 А – большим шрифтом, ниже 300 мА – мелким шрифтом. Здесь же будет обозначен тип прибора в виде специального значка. Они показаны на нижнем рисунке, где и расшифровываются.

Здесь же на корпусе, обычно сбоку, обязательно производитель указывает схему подключения аппарата, что является хорошей подсказкой новичкам, которые решили своими руками провести монтаж прибора защиты и отключения от сети.

Итак, маркировка дает возможность сделать правильный выбор, точно подходящий под требования условий эксплуатации УЗО. Тот, кто разберется в ней и будет спокойно читать и понимать, что обозначает аббревиатура устройства, тот точно подберет аппарат под нужды электрической сети. Тем более, когда дело касается установки по участкам.

Есть еще один часто задаваемый вопрос, который звучит так – как можно отличить электро механическое УЗО от электронного? По внешнему виду вы его никак не отличите, поэтому советуем рассмотреть схему, нанесенную на корпус.

  • У электромеханического на схеме дифференциальный трансформатор (обозначается значком, похожим на сигару, то есть прямоугольник со скругленными торцами) соединен напрямую с реле поляризации (оно обозначается квадратом).
  • У электронного между трансформатором и реле установлено плато усилителя (оно на схеме в виде треугольника). Кстати, именно это плато и требует наличия напряжения, именно его приходится подпитывать.

Расшифровка маркировки и обозначений УЗО

Есть еще один вариант, как отличить два вида друг от друга. Для этого понадобится магнит, которым немного надо поводить по корпусу УЗО: сначала по лицевой панели, затем сбоку. Главное, чтобы прибор был включен. Если оно сработает на отключение, значит, это электромеханический аппарат, если нет, то электронный.

Устройство

Устройство УЗО предполагает наличие:

  • датчика утечки;
  • поляризованного магнитного реле.

В основе действия прибора лежат законы, основывающиеся на входящей и выходящей электроэнергии в замкнутых цепях с предельно большими нагрузками. Это свидетельствует о том, что у тока должно быть только одно значение, вне зависимости от фазы прохождения.

Внутри устройства находятся три магнитные катушки. Через первую проходит фаза, через вторую нуль. Ток создает магнитные поля на входе и на выходе катушек прибора.

Если все работает, как должно, взаимные поля уничтожают друг друга. Если на одной из катушек происходит нарушение баланса, то есть образуется утечка тока, то это приведёт к действию третей катушки, имеющей реле для отключения питания.

Критерии выбора трехфазного УЗО

Принцип работы всех УЗО в трехфазной сети одинаковый, но данные устройства отличаются конструкцией и эксплуатационными характеристиками. Поэтому при покупке конкретной модели необходимо учитывать много нюансов.

Чувствительность

Главный эксплуатационный параметр УЗО 3 фазы, отображающий период времени, через который сработает защита. Оптимально, когда чувствительность устройства составляет 0,025 с. За это время электрический ток не успеет вызвать остановку сердца у человека.

УЗО может работать с дополнительным источником питания или без него. В первом случае он непосредственно принимает участие в процессе размыкания электрической цепи. Наличие данного механизма повышает стоимость прибора, но и увеличивает его чувствительность.

При отсутствии дополнительного источника питания УЗО срабатывает, реагируя на дифференциал магнитного поля.

Дифференциал тока

Маркировка УЗО УЗО, предназначенные на 3 фазы, способны регулировать значение дифференциального тока, при котором оно срабатывает. При отсутствии данной функции приборы стандартно реагируют на 5 мА. Такой показатель тока явно указывает на присутствие аварийной ситуации и на потребность в отключении подачи электричества.

Количество клемм

Для трехфазной сети обязательно покупать 4-полюсные УЗО. Они оснащаются 8 клеммами для подсоединения входных и выходных кабелей. Три пары предназначены для подключения рабочей фазы, одна – нуля.

Количество ампер

Чтобы устройство защитного отключения функционировало при любом токе, необходимо выбирать модель, где число ампер существенно выше, чем у автомата.

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.

Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.

Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).

Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.

Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.

Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Типовые схемы подключения УЗО в однофазной сети

На схемах фазный проводник обозначается L, а ноль – N. Также обозначаются и соответствующие клеммы на корпусе УЗО. Для нормального функционирования устройства фазу и ноль необходимо подключать строго по маркировке. После ВД для защиты от тока короткого замыкания устанавливают автоматический выключатель требуемого типа и номинала.

По требованиям ПУЭ к розеткам должна подводиться отдельная заземляющая жила. Но на постсоветском пространстве еще работают схемы без заземления.

Схема подключения УЗО без применения заземления

В схемах без использования заземляющей шины может устанавливаться одно вводное УДТ или группа по линиям. Первый вариант подходит для небольшого числа потребителей, например, в маленькой квартире. Он представлен на схеме ниже.

Групповые ВД выбирают по току срабатывания в зависимости от условий влажности и запыленности в помещении, где расположены подключенные электроприборы.

Схема подключения УЗО с наличием заземления

Наличие заземления (желто-зеленый провод) обеспечивает большую безопасность при эксплуатации электрооборудования. В таких схемах при появлении утечки на металлические корпуса электрических приборов произойдет отключение линии от питающей сети.

В схемах с заземлением номиналы тока утечки нужно выбирать точно, так как ВД чувствительно к потерям на землю. Желательно использовать разбитие на группы, чтобы проще было определять поврежденные линии.

Схема подключения с общим вводным УЗО

Общее УДТ монтируется между вводным автоматическим выключателем и групповыми автоматами. Схема подходит для использования в квартирах или домах при хорошей электропроводке и небольшом числе потребителей.

Схема с одним вводным ВД позволяет сэкономить на устройствах защиты, более проста в практической реализации. Но при срабатывании УДТ отключится весь дом или квартира. Трудно будет определиться с локализацией проблемы, особенно при ложном срабатывании.

Схема подключения общего УЗО и однофазного счетчика

Подвод электроэнергии в дом и квартиру осуществляется через счетчик электроэнергии. На нем есть схема подключений:

  • с клеммы № 2 выходит фаза;
  • с вывода № 4 отходит нулевой проводник.

Нулевая жила после ВД подсоединяется к нейтральной шине в щитке (N). Отходящая фаза подключается к автоматам.

Схема совместного монтажа вводного и групповых УЗО, прибора учета электроэнергии

Этот вариант сборки щита – расширенная версия предшествующей схемы. Особенность ее состоит в том, что после вводного УДТ фазный провод подключается к автоматам. С них фаза поступает на отдельные УЗО по линиям. Рабочие нули присоединяются к нулевой шине.

Достоинство такой схемы заключается в том, что отключается только проблемная линия, а не весь дом: можно реализовать селективную защиту. Но из-за увеличения числа используемых устройств возрастают расходы на их покупку и монтаж. Также под защищаемое помещение нужно уметь подбирать подходящую по току утечки модель ВД.

Реализация схемы ниже позволяет сэкономить на вводном устройстве. В ней между вводным автоматом и групповыми УЗО нужно еще предусмотреть и счетчик.

Схема подключения с групповыми УЗО

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
