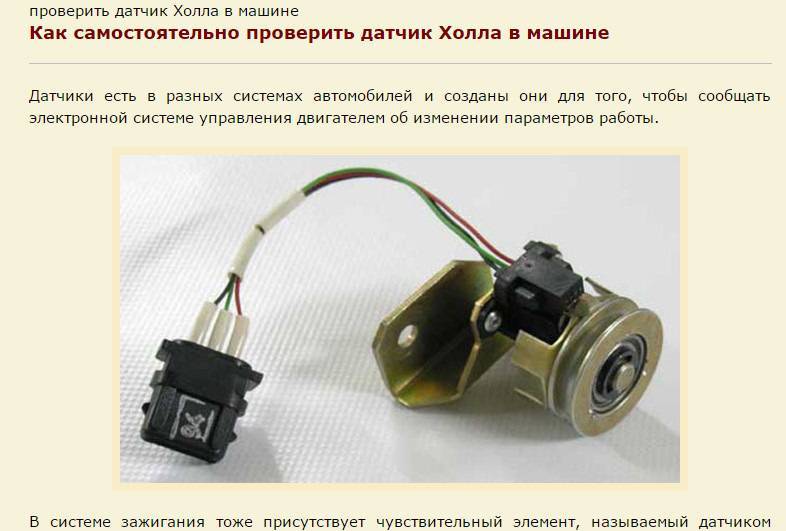

Как проверить работоспособность датчика Холла?
Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:
- Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
- отключаем от трамблера трехпроводной штекер;
- запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.
Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой
- Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

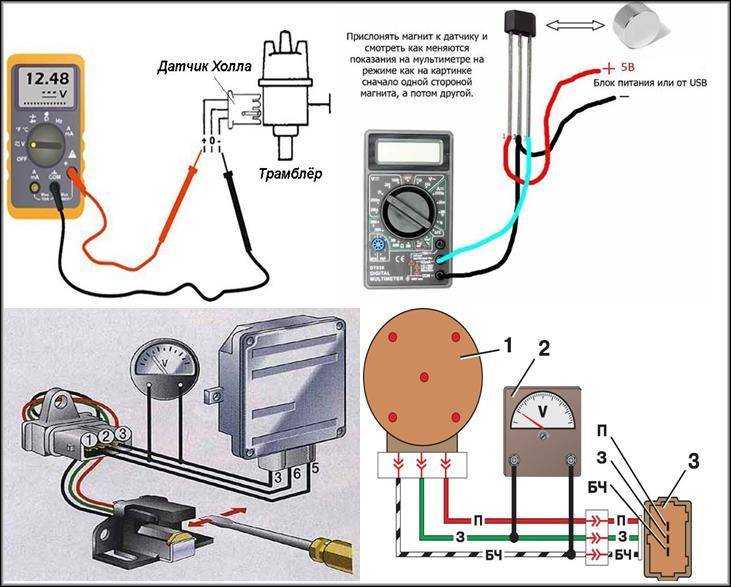

Схема подключения мультиметра для проверки ДХ
На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.
Осциллограмма исправного датчика Холла СБЗ
- Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.
Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.
Рис. 9. Светоиндикаторный тестер для проверки ДХ
Тестирование осуществляем по следующему алгоритму:
- Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
- Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.
Среди элементов радиоэлектроники, автоматики, а также измерительной техники, датчик Холла, принцип работы которого основан на одноименном эффекте, занимает особое место. Смысл упомянутого эффекта заключается в том, что при помещении проводника в магнитное поле появляется электродвижущая сила (ЭДС), направление которой будет перпендикулярным полю и току. Как же это используется в автомобиле?
Неисправности ДХ или почему умирает датчик
Итак, почему же выходит из строя ДХ? Одной из распространенных причин выхода из строя до смешного банальна. Происходит это из-за пыли и грязи, скапливаемой на детали.
Что касается контактов датчика распредвала, то их 3. Один из проводов соединяется обязательно с минусом (масса), другой – с плюсом (клеммой + АКБ), и третий – непосредственно с коммутатором.
ДХ, если он неисправен, дает об этом знать мгновенно. Сигнализирует об неисправностях датчика в первую очередь сам мотор. Он запускается гораздо дольше обычного, резко меняется количество оборотов, ДВС работает рывками даже на режиме ХХ (холостое вращение вала).
Кстати, мотор также может самопроизвольно заглохнуть в самый неподходящий момент.
Однако взять и сразу поставить под сомнение ДХ, занявшись его заменой, тоже неправильно. Придется все проверить окончательно. Для этого есть масса испытанных способов.
Одним из железных симптомов неисправности ДХ принято считать исчезновение искры на всех свечах зажигания. В таких случаях даже самый неопытный работник сервиса указывает на ДХ. И это в 99 процентах оправдывается.
Однако есть и более конкретный способ проверки, основанный на применении имитатора. Это приспособление, копирующее работу датчика. Другими словами – такой же кусок провода с колодкой под провода и окончанием для входа свечи.
Еще несколько вариантов проверки:
- берется исправный ДХ и устанавливается (мотор работает лучше – значит, дело было в датчике);
- ДХ снимается с трамблера, к нему подключается мультиметр (диапазон измерений должен быть в пределах, равных аккумуляторному значению).
Существует немало способов, позволяющих проверять ДХ, и не снимая его.
Интересную версию проверки ДХ предлагают отечественные водители. Хотя, это возможно сделать только на моделях Ваз.
- Снимается одна из СЗ, кладется на мотор.
- Включается зажигание, проверяется ток на бабину (катушка).
- Отсоединяется главный бронепровод трамблера и подводится к основному тормозному цилиндру ГТЦ (он расположен между патрубками тормозов).
Далее выполняется следующее:
- центральный контакт распределителя соединяется с минусовой клеммой АКБ отрезком какого-нибудь провода;
- провод от трамблера подводится к ГТЦ.
Если проскакивает искра, значит, ДХ умирает или уже окончательно вышел из строя.
ДХ – это один из самый дешевых компонентов СЗ современного автомобиля. Стоит он примерно в районе 4-5 долларов. По этой причине есть смысл купить новый датчик и возить его всегда с собой, на всякий случай. Если в дороге умрет старый ДХ, замена его на новый не вызовет каких-либо сложностей, все под рукой.
Проверку, как и было написано выше, можно осуществить разными способами. Допустим, вы едете, и на дороге мотор стал вести себя странно. Обороты не набираются, автомобиль движется с рывками и т. д. Что делаем?
Все просто, при наличии второго, рабочего датчика:
- снимается главный бронепровод;
- в него вдевается рабочая свеча;
- провод ставится в такое место, чтобы была заметна искра;
- с трамблера снимается колодка с проводами;
- в колодку вдевается новый ДХ;
- включается зажигание;
- берется острый нож, лезвие вдевается в прорезь ДХ и проводится по контакту.
Если искра бьет нормально, не исчезает, не появляется тоже рывками, как сама работа мотора, то никаких других проблем в системе зажигания нет. Остается только снять трамблер, и заменить умерший старый ДХ.
Замена ДХ своими руками – операция не слишком сложная, если разобраться в нюансах. Надо понимать, что алгоритм выполнения действий может отличаться, ведь трамблеры бывают разные.
Например, если умер датчик на автомобиле «восьмерка», на всех ему аналогичных моделях замена проводится следующим образом:
- скидывается клемма с АКБ;
- скидываются бронепровода с крышки трамблера;
- шланг, идущий на ВК (вакуумный регулятор) снимается;
- трамблер снимается со шплинтов (держат его на шплинтах гайки);
- относительно положения коленвала выставляется указатель ГРСМ;
- трамблер разбирается, снимается вал;
- демонтируется сам ДХ.
Проводя все вышеописанные мероприятия, надо всегда помнить главное правило автоэлектрика – поиск неисправности проводится по цепочке от АКБ до бабины зажигания
Важно четко представлять последовательность своих действий, их последствия. Опытный автомобилист берет с собой в дорогу мультиметр всегда. Этим прибором легко проверить предохранители коммутатора, сам датчик холла, соединения, разъемы и многое другое
Этим прибором легко проверить предохранители коммутатора, сам датчик холла, соединения, разъемы и многое другое.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Замена датчика Холла
Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю. Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.
Обычно замена датчика Холла состоит из нескольких этапов:
Прежде всего, трамблер снимается с машины. Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала. Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом. При наличии фиксаторов и стопоров, их также следует извлечь. Вал вытаскивают из трамблера. Осталось отсоединить клеммы датчика Холла и открутить его
Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель. Новый датчик Холла устанавливается в обратной последовательности. Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя
Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег
Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.
Что такое геомагнитный датчик
Встраиваемый в мобильное устройство геомагнитный датчик (geomagnetic fields sensor, магнитометр) являет собой сенсор, реагирующий на магнитные поля Земли, то есть, улавливающий электромагнитное излучение. Поскольку с его помощью можно определить стороны света и узнать текущее направление девайса, он именуется также «электронный компас».
Измерения магнитных полей, выполняемые датчиком, позволяют хорошо ориентироваться на местности, что обеспечит точную навигацию и очень выручит в отсутствии модуля GPS на устройстве, ведь с магнитометром легко определить текущее местонахождение смартфона и направление движения (при этом подразумевается использование Wi-Fi и вышек сотовой связи).
Назначение ДХ и принцип его функционирования
ДХ имеют много преимуществ, среди которых выделяются:
- небольшие размеры;
- прямоугольный формат электросигнала, что дает возможность мгновенно набирать конкретную константу без каких-либо скачков и всплесков.
Среди недостатков ДХ выделяют:
- чрезмерная чувств-сть к помехам ЭЛМ полей, возникающих в цепочке питания;
- более высокая стоимость ДХ относительно магнитоэлектрического устройства, обладающего при этом большей надежностью (с точки зрения теории).
В условном понимании ДХ можно разделить на 2 группы: линейные и логические. Другими словами, в одном из датчиков выход подразумевает линейность, в другом – логичность.
Схема зажигания БСК
Например, линейный датчик используется для вычисления незначительных сдвигов или для конструирования иных, менее упрощенных приборов. Кроме того, такой ДХ может быть использован, как сверхчувствительный компонент регулятора напряжения с химической основой.
Назначение логического датчика – вычисление наличия любых соединений с магнитными свойствами, что реализуется чувствительной областью ДХ.
Внимание. Эта же уникальная черта регулятора может быть использована для вычисления итогового положения металлической составляющей, а также амплитуды вращения импеллера или специального наполюсного магнита. Самое главное в применении ДХ – отлаженное и проверенное годами производство, ведь только таким образом обеспечивается полная и несомненная надежность изделия
Самое главное в применении ДХ – отлаженное и проверенное годами производство, ведь только таким образом обеспечивается полная и несомненная надежность изделия.
Датчики с магнитом – одни из самых распространенных приборов в автомобильной промышленности. Родившись в эру прогресса электро, они остались популярными до сих пор.
Взаимосвязь магнита и тока, выраженная тем, что трансформация импульса всегда связана с возникновением магнитного поля, привела к сегодняшним реалиям. Другими словами, контроль перемены силы тока в автомобильных системах зажигания регулируется с помощью ДХ.
Современные датчики холла полностью вытеснили старую контактную группу трамблеров, по вине которой часто возникали сбои в работе системы зажигания. Датчики холла, напротив, хотя тоже могут выходить из строя, намного лучше справляются со своими функциями.
ДХ – обязательный элемент современной бесконтактной системы зажигания. Кроме того, эти датчики нашли применение и в других автомобильных системах. Например, используются они в качестве счетчиков оборотов – тахометров, но обязательно в связке с постоянными магнитами.
Современный трамблер
ДХ состоят, как и говорилось выше, из пластины холла и магнита. Однако, это не аксиома, так как встречаются ДХ и без встроенного магнита.
Функционирование и назначение ДХ можно легко объяснить его составом. На прямоугольнике-полупроводнике, размером в несколько квадратных миллиметров или пленке, изготовленной из кристаллического материала имеются 4 электрода. Они предназначены для подвода тока и съема информации.
Принцип работы датчика холла
В целях исключения случайных механических сбоев, полупроводниковый материал крепится на прочной подложке, а пленка обрабатывается диэлектрическим веществом.
Чтобы обеспечить лучший эффект, толщина пластинки или пленки датчика делается как можно меньше.
ДХ применяются для бесконтактного контроля магнитной зоны. В некоторых случаях можно применять ДХ с вмонтированным ферритовым стержнем, что позволяет в разы увеличить КПД регулятора.
Еще один способ представить работу датчика холла, выглядит следующим образом.
- В ДХ имеется постоянный магнит, образующий магнитную зону.
- Пластина-полупроводник пересекает это самое поле, образуется преобразование – замыкание промежутка зубца, расположенного на распредвале.
Этот самый зуб называется репером (в геодезии – знак, метка).
- Итак, это самая точка в момент соприкосновения образует токоимпульс, подающийся к ЭБУ.
- Передаваемый импульс зависит полностью от амплитуды вращения распредвала. Это означает, что он поступает на различных временных промежутках.
- Импульс, как и говорилось, идет на ЭБУ.
- Последний раскодирует импульс, таким образом определяя положение ВМТ в 1-м цилиндре двигателя.
- Только после этого идет разрешение на поступление горючего в камеру сгорания с ее последующим возгоранием.
Примечательно, что несколько иначе функционирует аналогичный датчик дизельного мотора. Топливо в данном случае более тяжелое, что и определяет разницу. Датчик холла дизеля больше нужен для контроля прохождений поршней ВМТ. Таким образом, с наибольшей точностью выставляется отношение валов между собой.
Описание датчика Холла
С помощью данного прибора контролируется положение распредвала, что необходимо для определения правильного положения газораспределительного механизма, который учитывает положение коленвала. В основе устройства лежит эффект Холла, который был открыт в 1879 году. Только около 30% автолюбителей знают этот прибор как устройство Холла, а как датчик распредвала больше.
Принцип работы
Рассмотрим, как устроен импульсный преобразователь. Он выдает сигналы, если изменяется разность потенциалов, которая возникает в проводнике, когда его пересекает магнитное поле. Создается магнитное поле постоянным магнитом, который находится в приборе.
Магнитное поле меняется, если репер (металлический зуб) замыкает специальный разъем. Репер может находиться либо на зубчатом колесе распредвала, либо на задающем диске, расположенном на валу. На схеме показано устройство преобразователя.
Схема устройства прибора
При прохождении репера через щель возникает разность потенциалов и подается импульс блоку управления. ЭБУ определяет время вспрыска и воспламенения топливно-воздушной смеси (автор видео — Радиолюбитель TV).
Если двигатель оборудован системой изменения газораспределителых фаз, то устройство устанавливается на выпускной и впускной клапан распредвала.
В дизеле устройство Холла помогает определить положение распредвала относительно коленвала. Таким образом обеспечивается устойчивая работа силового агрегата во всех режимах. Для реализации этого процесса изменена конструкция задающего диска распредвала. Он имеет репер для каждого цилиндра.
Знание устройства дает возможность понять, из-за чего могут возникнуть неисправности, как выполнить ремонт либо замену своими руками.
Виды
Благодаря современной электронике созданы устройства Холла двух видов: аналоговые и цифровые. Существует также оптический преобразователь. Аналоговые относятся к обычным преобразователям, они изменяют индукцию поля. Значение, которое будет выдавать преобразователь, зависит от силы магнитного поля и полярности.
В цифровых приборах отсутствует магнитное поле. Принцип их работы состоит в том, что когда индукция достигает порога, выдается логическая единица. Если установленная пороговая величина не достигнута, выдается ноль. Большой недостаток цифровых преобразователей – его низкая чувствительность.
Аналоговый и цифровой преобразователи
Оптический датчик имеет более сложную схему. В оптическом преобразователе магнитное поле движется на прорези в стальном экране, из-за чего изменяется разность потенциалов в системе полупроводников.
Область применения
Широкое распространение устройств Холла началось с массового производства полупроводниковых пленок. С развитием микроэлектроники приборы приняли миниатюрные размеры, в их корпусах стоит магнит, чувствительный элемент и микросхема. Используются они в машиностроении, авиации, в конструкциях серводвигателей.
В автомобиле прибор применяется для контроля положения различных узлов и механизмов, в том числе распредвала и коленвала. Он работает в качестве замыкателя и размыкателя. На стационарно закрепленный преобразователь влияет магнит, расположенный и вращающийся в трамблере. Под влиянием магнитного поля прибор подает импульс, вызывающий искру зажигания. На фото можно видеть, как он расположен в трамблере.
Размещение прибора в трамблере
Почему выходит из строя датчик холла?
Многих автолюбителей интересует вопрос, как проверить датчик Холла. Их интерес не напрасен, ведь при неисправности данного элемента автомобиль невозможно будет завести с помощью стартера.
Под таким датчиком понимают контрольный прибор, способный реагировать на изменения в магнитном поле посредством модификации выходного напряжения ДВС. Неисправности датчика Холла приводят к тому, что инжектор перестает функционировать. В самой простой форме датчик зажигания, действующий на эффекте Холла, который позволяет коммутировать рядом расположенные контакты, определять скорость, позиционировать и передавать командные текущие сигналы, функционирует в качестве преобразователя аналогового типа, возвращая электропитание.
Электрическая энергия в таком приборе включается через коммутатор (по сути – через проводник). Впоследствии он излучает магнитное поле. С помощью этого устройства можно без прерывания цепи произвести замер тока, когда транспортное средство заглохнет или произойдет замыкание. Также он имеет ряд важных для автомобиля достоинств:
- защищает машину от опасных ситуаций на дороге, аварий;
- дает возможность повысить производительность мотора;
- ускоряет функционирование систем ТС.
Как правило, датчик зажигания, использующий эффект Холла, применяется в автомобилях для оперативного запуска ДВС, тормозной антиблокировочной системы и тахометра.
Способы диагностики работоспособности
При обнаружении некорректной работы датчиков Холла необходимо прозвонить цепи тестовым прибором. Проверка позволяет убедиться в неисправности сенсора или обнаружить другие поломки. Датчики систем зажигания проверяют путем замыкания контактов колодки или имитацией движения распределительного диска через рабочий зазор сенсора.
… о диагностике датчика
В лабораторных условиях применяют осциллографы, позволяющие снять точный рабочий график датчика на базе принципа Холла. Также используют приборы на базе контроллеров Arduino.
Проверка мультиметром
Для тестирования необходимо взять цифровой прибор и переключить устройство в режим замера постоянного напряжения. Затем следует выполнить подключение щупов к сигнальным контактам и включить датчик (например, прокрутить коленчатый вал мотора стартером). Нужные пины в разъеме определяют опытным путем или по схеме. Исправный сенсор подает импульсы напряжением от 0,4 до 11 В. Поломанный датчик не срабатывает при прокручивании индикаторного кольца. Напряжение между корпусом датчика и кузовом автомобиля должно равняться 0 В.
Для проверки индуктивных датчиков с 2 проводами необходимо выставить тестовый прибор в режим определения переменного напряжения. После включения зажигания следует проверить показания мультиметра (прокручивать вал мотора стартером не требуется). Для теста первый щуп прибора прикладывают к кузову, а второй – к контактам в колодке датчика. На исправном сенсоре вольтметр покажет напряжение на каждом выводе. Если сигнал отсутствует хотя бы на 1 пине, то датчик неисправен.
Альтернативный метод проверки 2-контактного сенсора предусматривает тестирование на работающем двигателе. Необходимо аккуратно установить щуп в разъеме датчика, а второй приложить к болту на кузове машины. Прибор должен показывать плавающее значение напряжения (в диапазоне от 0 до 5 В, значение зависит от модификации сенсора). При отсутствии сигнала датчик неисправен.
Мультиметр тестирует датчик холла в режиме замера напряжения.
Создание имитации
Методика подходит только для проверки трамблеров. Для тестирования необходимо отсоединить штекер проводки и замкнуть контакты куском провода, предварительно изучив распиновку колодки.
… о способе диагностики
При включенном зажигании должна появляться искра, по которой автомеханик узнает о необходимости замены датчика Холла.
Можно протестировать устройство другим способом:
- Снять крышку с трамблера и уложить металлический наконечник рядом с элементом кузова (например, любой шпилькой на двигателе).
- Включить систему зажигания и провести стальной пластиной через воздушный зазор датчика, имитируя работу распределителя. Толщина элемента будет влиять на показания, поэтому требуется подобрать планку, соответствующую по габаритам штатному диску. Если датчик исправен, то между контактом и болтом будет проскакивать искра.
Замена рабочим датчиком
Если в автомобиле или гараже имеется запасной датчик, то замена элемента позволяет быстро уточнить состояние старого сенсора. Для выполнения работ понадобится разобрать узел (например, распределитель зажигания) либо отвернуть крепежные болты или винты. Допускается устанавливать только совместимый датчик, при использовании детали другой модели сигнал будет ошибочным из-за неправильного зазора между магнитом и микросхемой.
Замена рабочим датчиком позволяет уточнить состояние сенсора.
Проверка сопротивления
Для проведения тестирования понадобится самодельный прибор, состоящий из последовательно соединенных светодиода и резистора сопротивлением 1–1,5 кОм. Для удобства использования к ножке сопротивления и выводу индикатора следует припаять отрезки медного многожильного провода. В качестве источника питания используют АКБ автомобиля напряжением 12 В.
Инструкция:
- Открыть крышку трамблера и снять колодку с датчика.
- При включенном зажигании проверить наличие напряжения в цепи питания. Замер выполняют вольтметром, подключенным к точкам 1 и 3 на сенсоре. При исправной проводке прибор покажет 11,5–12 В.
- Подсоединить тестовый прибор для определения полярности. Светодиод устроен таким образом, что свечение возникает только при корректной коммутации.
- Подключить вывод от клеммы № 2 в соответствии со схемой, а затем прокрутить силовой агрегат стартером. При исправном датчике лампа будет мигать с частотой, соответствующей интенсивности вращения задающего диска. Если индикатор не загорается или включается через раз, то датчик считается неисправным и требует замены.
Замена датчика Холла на Volkswagen Golf 3
Проблемы с ДХ на Volkswagen Golf 3 выразились в следующем:
- легкие подергивания ДВС при движении
- внезапная остановка мотора
- проблематичный запуск силовой остановки.
Неисправный контроллер выявлен методом с использованием светодиода. Предварительно потребовалось проверить целостность проводки.
Процесс смены датчика Холла на Volkswagen Golf 3:
Демонтируется распределитель зажигания.
Выбивается фиксирующий штифт между стаканом с валом и детали из пластика с выступом. Для выколотки используется болт соответствующего диаметра.
Вынимается старый контроллер и ставится новый в обратной последовательности. Визуально новый контроллер может отличаться. Главное, чтобы совпадало расположение посадочных прорезей
Также стоит обратить внимание на состояние уплотнения. Нередко оно находится в неудовлетворительном состоянии и требует замены.
Методы проверки
Можно применить несколько методов диагностики датчика, расположенного на трамблере.
В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.
Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.
Клин клином
Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.
Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.
Вольтметр и мультиметр
Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.
Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.
Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.
Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.
Имитация датчика
Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.
Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.
Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.
Без тестеров
Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.
Тут требуется провести пошаговые манипуляции:
- подключается свеча зажигания к выводу провода от катушки;
- соединяется резьбовая часть свечи с массой;
- демонтируется каретка с датчиком;
- подсоединяется разъем;
- включается зажигание;
- металлическим предметом проводится возле датчика;
- при появлении искры на свечке ДХ исправен.
Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.
Самодельный тестер
Из практически подручных материалов можно собрать аналог тестера.
Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.
Проверка работоспособности ДХ
В отличие от механических деталей автомобиля, неисправность которых зачастую определяется чисто визуально, с датчиком Холла такой фокус не проходит. Разумеется, если он подвергался ощутимому механическому воздействию (например, при ремонте трамблёра), то на его пластиковом корпусе останутся следы ударов, и это будет веской причиной для проверки работоспособности датчика. Точно так же, как и при осмотре проводки и выявлении проблемных мест (оголения изоляции, подгорания контактов и т. д.).
Поводом для таких действий могут стать и другие появившиеся в работе силового агрегата симптомы:
- он стал плохо заводиться;
- нестабильно работать в режиме ХХ;
- при работе двигателя на повышенных оборотах наблюдаются непредсказуемые провалы, проявляющиеся «дёрганьем» авто;
- мотор может просто глохнуть в самый неподходящий момент.
Если вы не дружите с техникой и никогда ранее не работали с электроизмерительными приборами, лучше всего обратиться к специалистам ближайшего автосервиса, которые проверят датчик Холла с помощью осциллографа, позволяющего вывить самые незначительные отклонения в работе устройства.
Но в принципе проверку датчика Холла мультиметром можно осуществить и самостоятельно, причём существует несколько способов выполнения этой процедуры.
Разумеется, самый кардинальный из них – установить заведомо рабочий датчик и проверить его в работе. Конечно, этот метод применим при наличии хорошего друга, готового предоставить вам на некоторое время своё устройство. Но если такая возможность имеется, то это самый простой способ удостовериться в жизнеспособности ДХ.
Если таковых добровольцев найти не удалось, стоит попробовать другой способ, для которого нам потребуется тестер. На работающем моторе необходимо проверить напряжение на выходе датчике, которое должно находиться в диапазоне 0.5-11.0 В. Если это не так – при бор неисправен и подлежит ремонту или замене.
Наконец, проверить функционирование ДХ можно посредством использования так называемого метода имитации. Он заключается в отсоединении от датчика колодки, включения зажигания (без запуска мотора!) и соединении шестого и третьего выхода. Проскакивание искры будет свидетельствовать о том, что устройство работает не в штатном режиме, то есть неисправно.
Рассмотрим ещё один способ, как проверить датчик Холла, также не требующий наличия вольтметра/тестера:
- подключаем свечу зажигания контактом к выводному проводу катушки зажигания;
- резьбовую часть СЗ закорачиваем на массу;
- выполняем демонтаж каретки вместе с датчиком Холла, затем подсоединяем разъем;
- при включённом зажигании проводим любым металлическим предметом (гаечным ключом или отвёрткой) возле ДХ. Наличие искры на свечке говорит о том, что прибор исправен.
О несложном тестировании датчика мы уже говорили. Напомним, речь идёт о проверке наличия электропитания на устройстве, требующем соединения в одну электрическую цепь обычного светодиода и резистора номиналом 1-2 кОм. В этом случае датчик отключаем от штекерной коробки, присоединяя один конец собранной цепи в клемме №1, а второй – к 3-ей клемме с последующим включением зажигания. При наличии вольтметра достаточно было бы измерить напряжение на ножках прибора, но в нашем случае тестер отсутствует, поэтому загорание светодиода будет свидетельствовать о том, что с питающим напряжением всё в порядке
Но если светодиод не загорелся – это может означать, что мы просто перепутали полярность подключения (а это для полупроводниковых устройств важно). Меняем полярность и снова включаем зажигание
Если и в этом случае лампочка не подаёт признаков жизни – значит, продолжаем наш эксперимент.
Для этого оставляем первую клемму в таком же положении, а провод с третьего контакта перебрасываем на второй. Проворачиваем распредвал (например, стартером, хотя можно и вручную любым удобным способом) и наблюдаем, как на это реагирует наш светодиод. Если при включённом зажигании он моргает с высокой частотой – датчик Холла исправен и не нуждается в замене. В противном случае потребуется более тщательная диагностика прибора, выполняемая на осциллографе. Скорее всего, у вас такого измерительного прибора нет, поэтому остаётся либо показать датчик специалисту, либо не заморачиваться и сразу приобретать новый.
Проверка датчик Холла
На сегодня существует несколько наиболее распространенных методов проверки ДХ. Перечислим наиболее популярные и простые для домашнего применения:
- создание имитации наличия контроллера;
- проверка мультиметром, тестером;
- проверка заменой на заведомо рабочий датчик;
- на сопротивление.
- Проверка датчика Холла осциллографом
Рассмотрим подробнее каждый из способов.
Создание имитации ДХ
Этот способ наиболее простой и подходит, если питание на зажигание поступает, а искра не появляется. Для этого необходимо снять с трамблера трехштекерную колодку. Затем включается зажигание и замыкается куском проводника второй и третий контакты – «минуса» и сигнал. Если во время таких манипуляций на центральном проводе катушки зажигания будет искра, то необходимо заменить датчик, этот вышел из строя. Стоит отметить, что для выявления наличия искры высоковольтный провод необходимо зафиксировать возле массы.
Проверка исправности мультиметром
Схема подключения
Это наиболее простой и распространенный способ диагностики для домашнего использования. Для этого переключатель мультиметра нужно перевести в положение вольтметр, измерение напряжения. Затем при помощи щупов померить напряжение на выходе датчика. На исправном датчике показатель напряжения должен быть в пределах 0.4 – 11 В.
Замена на исправный
Способ простой и не требует от автовладельцев наличия знания в области электрики. Можно приобрести новый в магазине или попросить на время у знакомых, главное, чтобы датчики были идентичны. Если машина заработала нормально и пропали признаки неисправности, значит Ваш датчик пришел в негодность.
На наличие сопротивления
Схема
Также относится к очень распространенному методу, но немного посложнее. Потребуется соорудить простенький прибор. Для него нужно взять резистор сопротивлением 1 кОм, светодиод и немного гибкого провода. К одной ножке светодиода припаивается провод удобной для работы длины, на вторую резистор, а к нему такой же кусок провода.
Затем отсоединяется крышка распределителя, отключается трамблер и штекерная коробка. Следующий шаг – проверка электрической цепи. Для этого щупы мультиметра подключаются к клемме 1 и 3 и поворачивается ключ зажигания. Если все работает нормально, то на дисплее мультиметра должно быть значение 10 – 12 вольт.
Затем на те же клеммы подключается собранный ранее прибор. Если полярность правильная – загорится светодиод. Если он не светится, нужно провода переставить на местами на контактах.
Дальнейшие действия:
- провод первой клеммы оставляем на месте;
- провод третьей клеммы перебрасываем на вторую;
- стартером прокручиваем распредвал.
При проворачивании вала светодиод должен замигать. Если этого не произошло, значит датчик Холла неисправен. Стоит отметить, что проверка датчиков проходит одинаково на любых автомобилях, как отечественных производителей, так и зарубежных. Разница может заключаться только в расположении деталей под капотом.
Проверка ДХ осциллографом
Провести диагностику датчика Холла можно при помощи осциллографа, снимаем осциллограмму напряжения и если есть перебои или вообще отсутствуют импульсы, бракуем ДХ. Но этот метод требует наличие специализированного оборудования которое не целесообразно покупать для домашнего использования.
Проверка датчика Холла на таких автомобилях как ВАЗ 2106, 2107, 2109, а так же Пассат б3 и Ауди 80 абсолютно одинакова.
