Γотовые и самодельные приборы для проверки конденсаторов

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

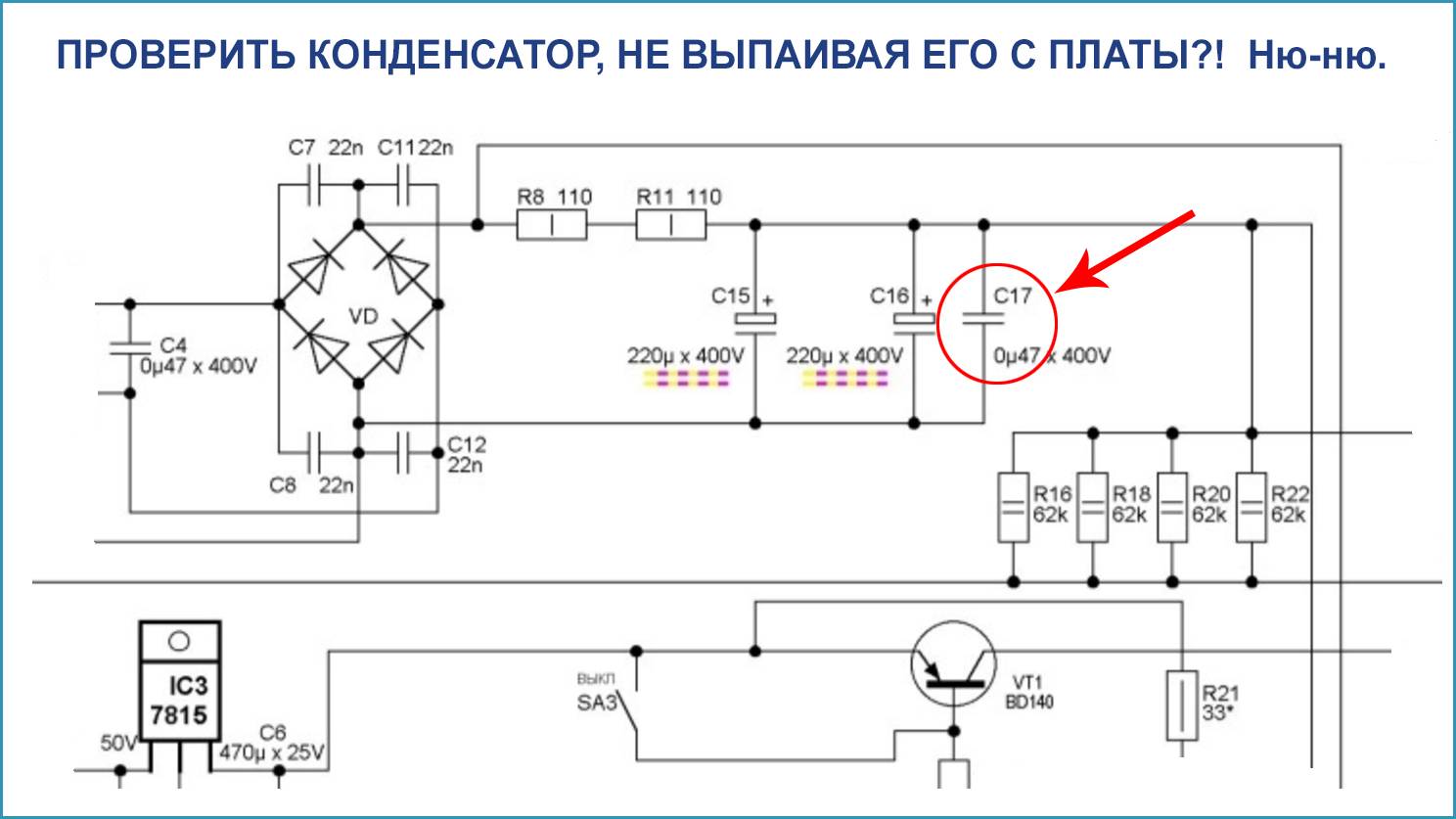

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

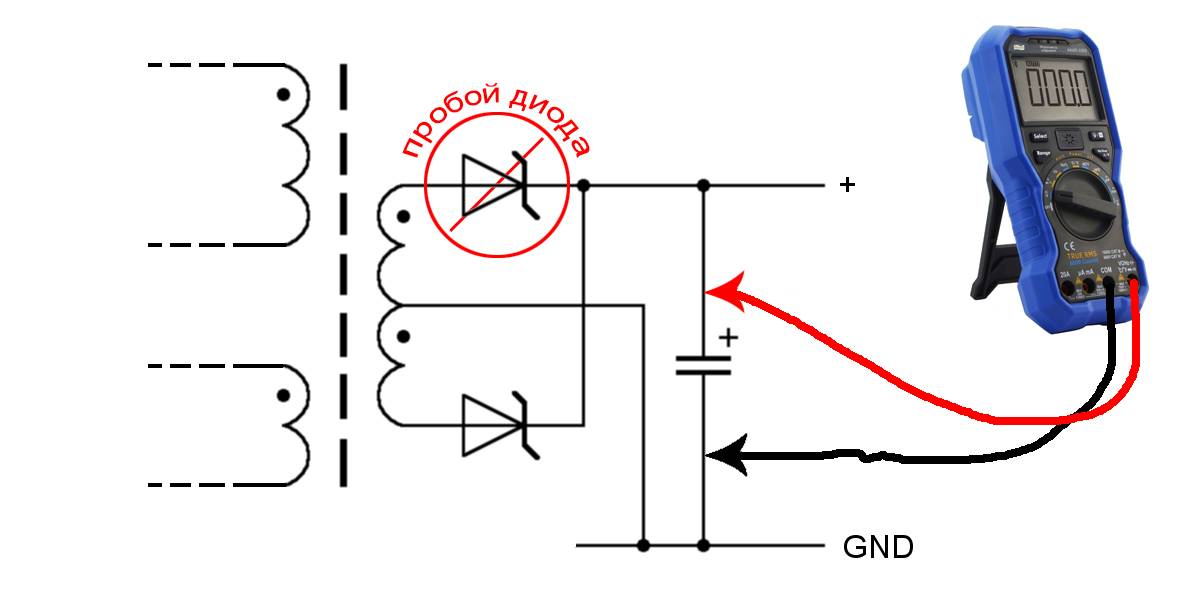

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая “прозвонка” конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен.Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

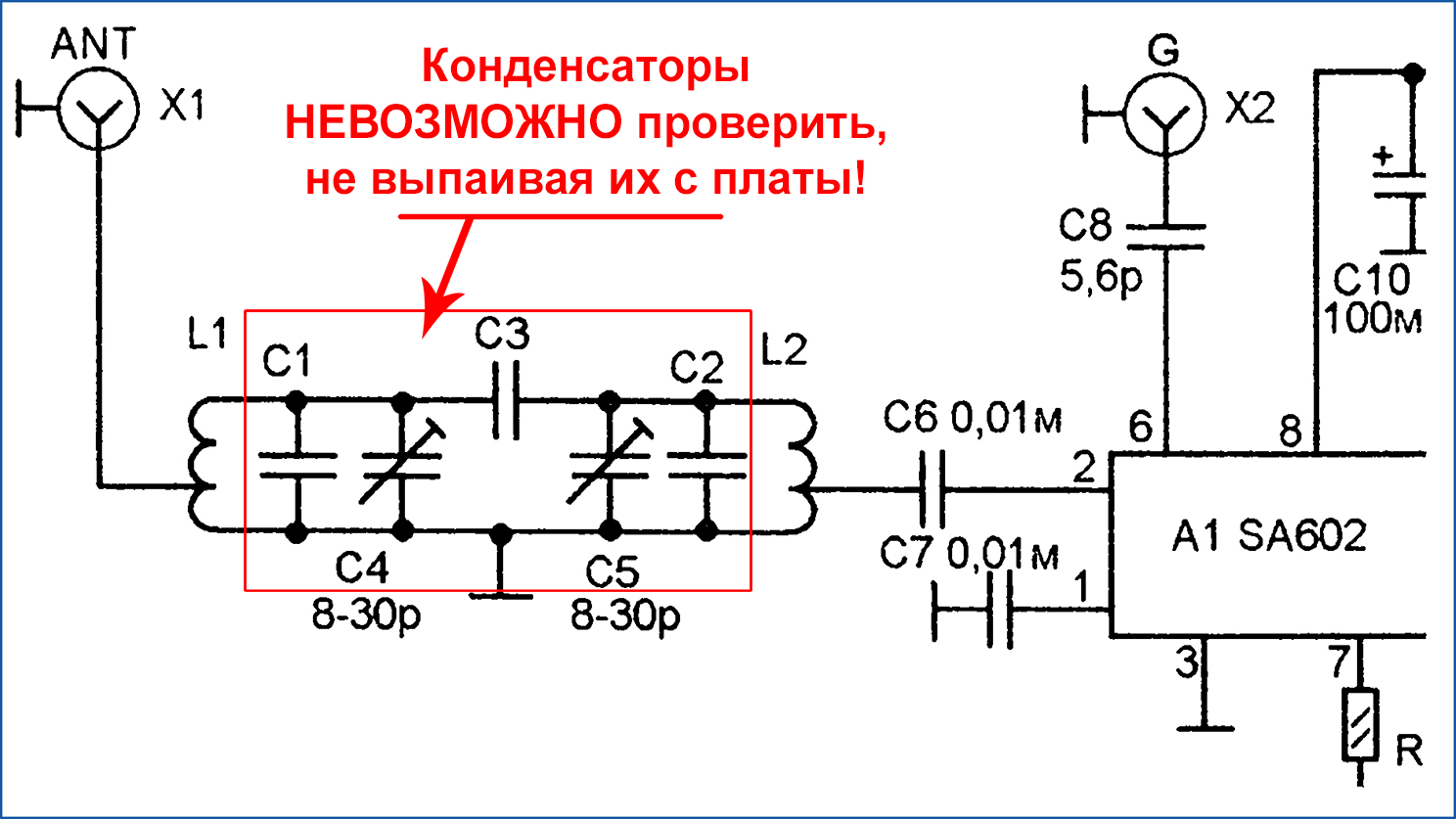

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы – это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.

Как проверить конденсатор мультиметром

Промышленность выпускает несколько видов проверочного оборудования для измерения электрических параметров. Цифровые более удобны для измерений и дают точные показания. Стрелочные предпочитают за визуальное движение стрелки.

Если кондер с виду абсолютно цел, проверить его без приборов невозможно. Осуществлять проверку лучше с выпаиванием из схемы. Так показатели считываются точнее. Простые детали редко выходят из строя. Зачастую механически повреждаются диэлектрики. Основная характеристика при проверке — пропуск только переменного тока. Постоянный проходит исключительно в самом начале в течение короткого промежутка времени. Сопротивление детали зависит от существующей емкости.

Предпосылка проверки полярного электролитического конденсатора мультиметром на работоспособность — емкость более 0,25 мкФ.  Пошаговая инструкция проверки:

1. Разряжают элемент. Для этого металлическим предметом закорачиваются его ножки. Замыкание характеризуется появлением искры и звука.
2. Переключатель мультиметра ставится на значение сопротивления.
3. Прикасаются щупами к ножкам конденсатора с учетом полярности. Красным к плюсовой ножке, черным тыкаем в минусовую. Это необходимо только при работе с полярным устройством.

Конденсатор начинает заряжаться при подключении щупов. Сопротивление растет до максимума. Если при щупов мультиметр запищит при нулевом значении, значит произошло короткое замыкание. Если сразу на циферблате высвечивается значение 1, то в элементе внутренний обрыв. Такие кондеры считаются неисправными — замыкание и обрыв внутри элемента неустранимы.

Если значение 1 появилось спустя некоторое время, элемент считается исправным.

Проверить неполярный конденсатор еще проще. На мультиметре выставляем измерение на мегаомы. После касания щупами смотрим на показания. Если они окажутся менее 2Мом — деталь неисправна. Более — исправна. Полярность соблюдать ни к чему.

Электролитический

Как следует из названия, электролитические кондеры в алюминиевом корпусе наполнены электролитом между обкладками. Габариты самые разные — от миллиметров до десятков дециметров. Технические характеристики могут превышать таковые у неполярных на 3 порядка и достигать больших величин — единиц mF.

В электролитических моделях появляется дополнительный дефект, связанный с ЭПС (эквивалентным последовательным сопротивлением). Этот показатель еще обозначают аббревиатурой ESR. Такие конденсаторы в схемах с высокими частотами отфильтровывают несущий сигнал от паразитных. Но возможно подавление ЭМП, сильно снижая уровень и играя роль резистора. Это ведет к перегреву конструкции детали.

Из чего складывается ESR:

• сопротивление обкладок, выводов, узлов соединения;
• неоднородность диэлектриков, влага, паразитные примеси;
• сопротивление электролита за счет изменения химических параметров при нагреве, хранении, высыхании.

В сложных схемах показатель ЭПС особенно важен, но измеряется только специальными приборами. Некоторые мастера самостоятельно их изготавливают и используют в связке с обычными мультиметрами.

Керамический

Сначала осматриваем устройство визуально. Особенно внимательно, если в схеме использованы детали, бывшие в употреблении. Но и новые керамические материалы могут быть бракованными. Сразу заметны кондеры с пробоем — потемневшие, вздутые, прогоревшие, с растресканным корпусом. Такие электро детали однозначно выбраковываются даже без инструментальной проверки — ясно, что они неработоспособны или не выдают назначенных параметров. Лучше озаботиться поиском причин пробоев. Даже новые экземпляры с трещиной в корпусе являются «миной замедленного действия».

Пленочный

Пленочные устройства применяются в цепях постоянного тока, фильтрах, стандартных резонансных схемах. Основные неисправности устройств с малой мощностью:

• снижение рабочих показателей в результате иссыхания;
• увеличение параметров тока утечки;
• повышение активных потерь внутри цепи;
• замыкание на обкладках;
• потеря контакта;
• обрыв проводника.

Измерить емкость конденсатора возможно в режиме тестирования. Стрелочные модели реагируют отклонением стрелки со скачком и возвратом к нулю. При небольшом отклонении стрелки диагностируют утечку тока при малой емкости.

Малая эффективность с низким уровнем мощности при большом токе утечки мешает широкому применению данных конденсаторов и не позволяет его потенциалу полностью раскрыться. Поэтому использование этого вида кондеров нецелесообразно.

Проверка конденсатора мультиметром в режиме омметра

Возникновение основных проблем с аппаратурой электронного типа предполагает решение вопроса, связанного с тестированием работоспособности конденсаторного устройства.

Простой визуальный осмотр такого элемента не позволяет получить максимально точные результаты, поэтому актуальной является проверка работы конденсатора при помощи мультиметра.

Проверка конденсатора — подключение к мультиметру

Наиболее доступным и удобным способом тестирования неисправного конденсаторного устройства является использование мультиметра с выставленным режимом омметра.

Как проверить неполярный конденсатор мультиметром

Стандартные устройство неполярного типа выглядит аналогично обычному электролитическому конденсаторному элементу, но для такого вида прибора полярность напряжения не является важной. Такие конденсаторные элементы устанавливаются в схемах, имеющих переменный или пульсирующий ток

Отличить неполярное устройство можно при визуальном осмотре: на корпусе отсутствием маркировка полярности.

Неисправные конденсаторы

Технология проведения тестирования конденсатора неполярного типа в режиме омметра следующая:

• переключение мультиметра в режим замера показателей сопротивления;
• установка максимальных пределов из возможно допустимых показателей;
• подключение измерительных щупов на выводы тестируемого конденсаторного устройства;
• замер при помощи прибора уровня сопротивления утечки.

Работоспособные кондиционеры не показывают никаких значений, поэтому на дисплее высвечивается единица, свидетельствующая о сопротивлении утечки выше 2.0 мегаом. Фиксация измерительным прибором сопротивления ниже 2.0 мегаом свидетельствует о большой утечке.

Важно помнить, что держать двумя руками конденсаторные выводов и металлические щупы измерительного прибора категорически запрещается, так как в этом случае будут получены некорректные данные тестирования.

Проверка полярного конденсатора

К категории конденсаторных устройств полярного типа относятся электролитические элементы, которые по сравнению с неполярными приборами, подвержены достаточно быстрому процессу старения. При подаче избыточного напряжения устройство может взрываться. Чтобы избежать подобной проблемы, в процессе изготовления на крышку корпуса наносится несколько специальных насечек.

Тестирование полярных конденсаторных элементов электролитического типа посредством омметра имеет несколько важных отличий. Показатели стандартного сопротивления утечки конденсаторного устройства полярного типа, как правило, составляют 100 килoOм или более, поэтому перед выполнением проверки, элемент требуется разрядить, замыкая выводы накоротко. В противном случае значительно возрастает риск поломки измерительного прибора.

Проверка полярного конденсатора

Технология проведения тестирования конденсатора полярного типа в режиме омметра следующая:

• переключение мультиметра в режим замера показателей сопротивления;
• установка предела измерения уровня сопротивления на показатели 200К (200000 Ом);
• фиксация щупов на выводы с соблюдением полярности;
• измерение прибором уровня сопротивления утечки.

Вне зависимости от модельных особенностей, все разновидности современных конденсаторов электролитического типа обладают достаточно большой емкостью, поэтому в процессе выполнения проверки происходит стандартная подзарядка устройства.

Продолжительность такого процесса составляет всего несколько секунд. При этом отмечается рост изначального уровня сопротивления, который сопровождается увеличением цифровых показателей на дисплее.

Исправность проверяемых устройств оценивается по значениям замеряемого мультиметром сопротивления. Если показатели равны 100 килоОм или более, то конденсатор полярного типа исправен и не потребует замены.

Принцип действия прибора для проверки конденсаторов

Перед тем, как производить измерение, нужно выполнить разрядку конденсатора. Для этого его выводы соединяют друг с другом.

Щупы мультиметра обеспечивают разность потенциалов, которая может быть использована для зарядки конденсатора. По времени зарядки можно приблизительно оценить емкость. Измеряя сопротивление, можно определить наличие повреждений или пробой конденсатора.

Вам это будет интересно Правила проверки стабилитрона

При измерении параметра ESR используются сложные алгоритмы. В таком тестере используются специальные микросхемы для управления процессом проверки.

Виды конденсаторов

Измерительные приборы

Как и любую радиодеталь, ёмкостной элемент можно измерить. Для этого используются измерительные приборы: омметр или мультиметр. В ходе работы неисправный конденсатор можно определить на вид ещё до того, как выпаивать из платы.

Проверка конденсатора мультиметром

Выявить обрыв детали по снижению или полному отсутствию ёмкости можно мультиметром с опцией измерителя емкости электролитических конденсаторов. Если в результате проверки ёмкость отсутствует или понижена, элемент цепи не исправен.

Когда ёмкость детали больше 20 мкФ, то проверку поможет провести любой тестер в режиме омметра. Выставляется предел измерения «200 кОм». После выпаивания для снятия остаточного заряда выводы детали кратковременно закорачиваются между собой.

На выводах измеряется сопротивление, которое будет расти в зависимости от ёмкости. Чем она меньше, тем быстрее растёт величина сопротивления и достигает бесконечности. Бесконечность показывает полностью заряженный конденсатор. Если этого не происходит, а на дисплее сразу значение бесконечности, значит, у детали есть обрыв.

Важно! При значении ёмкости менее 20 мкФ такой способ не годится. Увеличение сопротивления до бесконечной величины в этом случае происходит быстро, его невозможно заметить

Измерение фактических емкостных значений

Пробой между пластинами происходит в результате внутреннего короткого замыкания. Измерение емкости омметром при этом показывает ноль или некоторое сопротивление, которое не растёт. Даже если чуть увеличивается, то не достигает бесконечности.

При внешнем осмотре такие элементы заметны. У электролитических конденсаторов на верхней части корпуса имеются насечки крестом. При коротком замыкании пластин электролит внутри закипает и выделяет газ. Газ пытается выйти наружу и в этом месте раскрывает деталь. Верхушки неисправных элементов разорваны или вспучены.

Измерение прибором ESR

Для измерения емкости конденсатора для определения увеличения внутреннего сопротивления применяют особый прибор – ESR. При его использовании деталь выпаивать не обязательно.

При заряде или разряде неисправного конденсатора увеличение этого параметра указывает на снижение пикового тока через элемент. Картина такая, как будто в цепи с измеряемым элементом находится последовательно подключенный резистор и вносит задержку.

Это называется эквивалентное последовательное сопротивление – ЭПС. В английском языке – ESR.

Самодельный С – метр

Собрать простой измеритель емкости конденсаторов своими руками можно на интегральной микросхеме серии 155ЛА3.

Схема измерителя ёмкости на микросхемах серии 155ЛА3

На самодельную печатную плату устанавливается микросхема К155ЛА3. Плату предварительно отмывают от грязи и флюса, которые останутся после изготовления. Используемые детали:

• микросхема К155ЛА3;
• диоды КД 509;
• подобранные резисторы 47 кОм;
• резисторы 11 кОм;
• конденсатор 0,1 мкФ;
• подобранные ёмкости: С1 0-50 пФ, С2 0-500 пФ, С3 0-5000 пФ, С4 0-0,05 мкФ.

К выводам присоединяется питание 5 В. На вывод 7 – минус, на вывод 14 – плюс. Выводы считаются от ключа, нанесённого на корпус. Источник питания – 5 В при токе 0.1 А.

Проводники, которые соединяют резисторы с переключателем, выполняются по возможности короче. Переменные резисторы после подбора заменяются постоянными эквивалентами. Настройку выполняют с измерительным прибором, который будет использоваться.

Регулировка сводится к установке максимальных границ каждого диапазона при помощи подбора резисторов 47 К.

Приставка на одном транзисторе для измерения ESR цифровым мультиметром

ESR – Equivalent Series Resistance (Эквивалентное Последовательное Сопротивление) – один из важнейших параметров конденсатора. Особенно чувствительно его увеличение в процессе эксплуатации оборудования для импульсных схем источников питания.

Предлагаемая схема приставки-зонда к цифровому мультиметру позволяет проверять конденсаторы на ESR с помощью мультиметра в режиме измерения падения напряжения – без выпаивания из схемы, без собственного питания и, конечно, отображая значение тем же мультиметром. С одним уточнением: мы не обращаем внимания на показания в старшем разряде. Соответственно, следующая цифра (после запятой) – единицы Ом, за ней – десятые доли Ома и сотые, если они кому-нибудь интересны.

Основа схемы – генератор Хартли. При подключении к мультиметру генератор возбуждается на частоте около 80 кГц. При этом потребление тока от мультиметра настолько мало, что на шкале прибора показывает то же, что и при разомкнутых щупах «+» и «-».

С обмотки III трансформатора снимается синусоидальное напряжение с амплитудой около 120 mV. Малый размах измерительного напряжения (в процессе измерения ещё уменьшается) позволяет проверять конденсаторы без выпаивания из схемы, а разрешение до сотой доли Ома, при определённых навыках, – находить худшие конденсаторы из включенных параллельно за счёт ненулевой индуктивности проводников.

Резистор R1 предназначен для того, чтобы генерация не затухала при нулевом ESR. Подстроечным резистором P2 устанавливается значение «1,000» на шкале мультиметра при замкнутых щупах зонда. Данные трансформатора приводятся для цифрового мультиметра DT890B. Сердечник — ферритовое кольцо из энергосберегающих ламп внешним диаметром 10мм, внутренним 6мм, высотой 3мм. Обмотки равномерно распределены по кольцу, последней наматывается обмотка III. Число витков: I – 8, II – 80, III – 5. Диаметр и марка провода не критичны.

Для других мультиметров возможно придётся подобрать число витков обмотки III для масштабирования шкалы. В опытном образце имитацией ESR резисторами получены следующие результаты (первая цифра – сопротивление резистора, вторая – показания мультиметра):

0 – 1,000 1 – 1,120 2 – 1,260 3 – 1,360 4 – 1,430 5 – 1,480

Линейность измерений невысока, но достаточна для практического применения.

Ввиду простоты схемы печатная плата не приводится. Щупы приставки-зонда — из стальной облуженой пружинящей проволоки диаметром 1 мм, длиной 50-70 мм, припаяны непосредственно к печатной плате. Схема размещена в корпусе от разъёма DB-9 (COM-порт и подобные) с выведенными проводами «+» и «-», которые заканчиваются «крокодилами» для соединения со щупами мультиметра.

Модели на базе двухпереходных расширителей: сборка и настройка

Сложить на двухпереходных расширителях цифровой измеритель емкости конденсаторов своими руками довольно просто. Однако для нормальной работы модификаций подходят только регулируемые транзисторы. Также стоит отметить, что при сборке нужно подбирать импульсные компараторы.

Дисплей для устройства подойдет строчного типа. При этом порт разрешается использовать на три канала. Для решения проблем с искажением в цепи применяются фильтры низкой чувствительности. Также стоит отметить, что модификации нужно собирать на диодных стабилизаторах. Настройка модели осуществляется при отрицательном сопротивлении 55 Ом.

1. Измеряет весь востребованный диапазон
2. Компактность и удобство

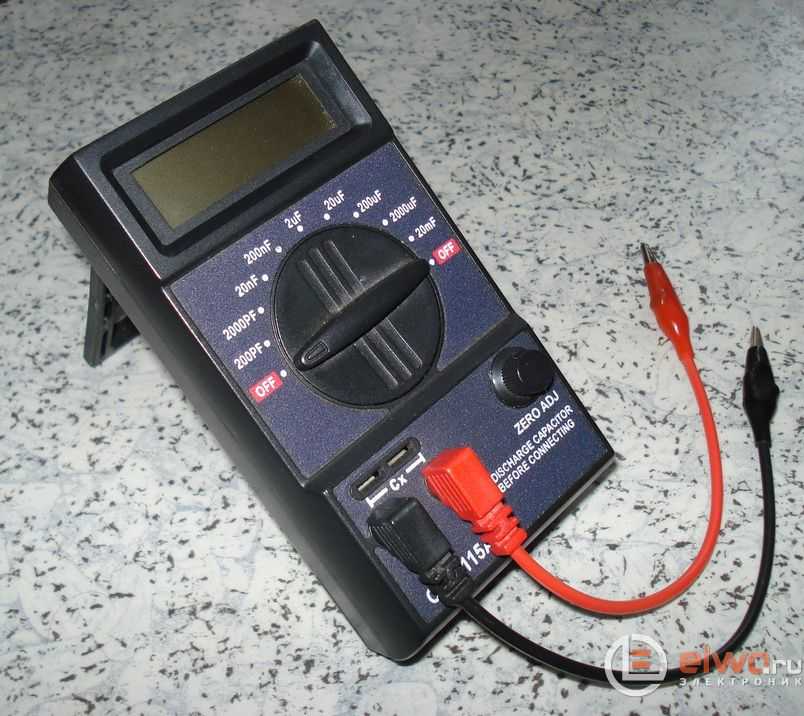

Заплатил 750 рублей. Искренне считал, что он этих денег не стоит, а цену «взвинтили» по причине полного отсутствия конкурентной продукции. Страна производитель — конечно Китай. Опасался, что будет «привирать», больше того был в этом уверен — однако напрасно.

Ёмкостемер и провода к нему были упакованы в полиэтилен, каждый в свою оболочку и вложены в коробку из толстого картона, свободное пространство заполнено пенопластом. Так же в коробке находилась инструкция на английском языке. Габаритные размеры прибора 135 х 72 х 36 мм, вес 180 грамм. Цвет корпуса чёрный, передняя панель с сиреневым отливом. Имеет жидкокристаллический индикатор, девять диапазонов измерения, два положения отключения питания, регулятор установки нуля, 15 сантиметровые, разного цвета (красный — чёрный) провода, при помощи которых подключается к прибору измеряемый конденсатор, заканчиваются зажимами типа «крокодил», а гнёзда на корпусе прибора, для их подключения, замаркированы цветным обозначением соответствующей полярности, дополнительно возможно измерение и без них (что увеличивает точность), для чего имеются два продолговатых гнезда, которые подписаны символом измеряемого конденсатора. Используется батарея питания на 9 вольт, имеется функция автоматической индикации её разряда. Жидкокристаллический индикатор трёхразрядный +1 знак после запятой, заявленный производителем диапазон измерения составляет от 0,1 пФ до 20000 мкФ, с возможностью юстировки на диапазоне измерения от 0 до 200 пФ, для установки нуля, в пределах +/- 20 пФ, время одного измерения 2-3 секунды.

Таблица допустимых погрешностей при измерениях, индивидуально по диапазонам. Представлена изготовителем.

На задней половине корпуса имеется интегрированная подставка. Она даёт возможность более компактно разместить измеритель на рабочем месте и изменяет в лучшую сторону обзор жидкокристаллического индикатора.

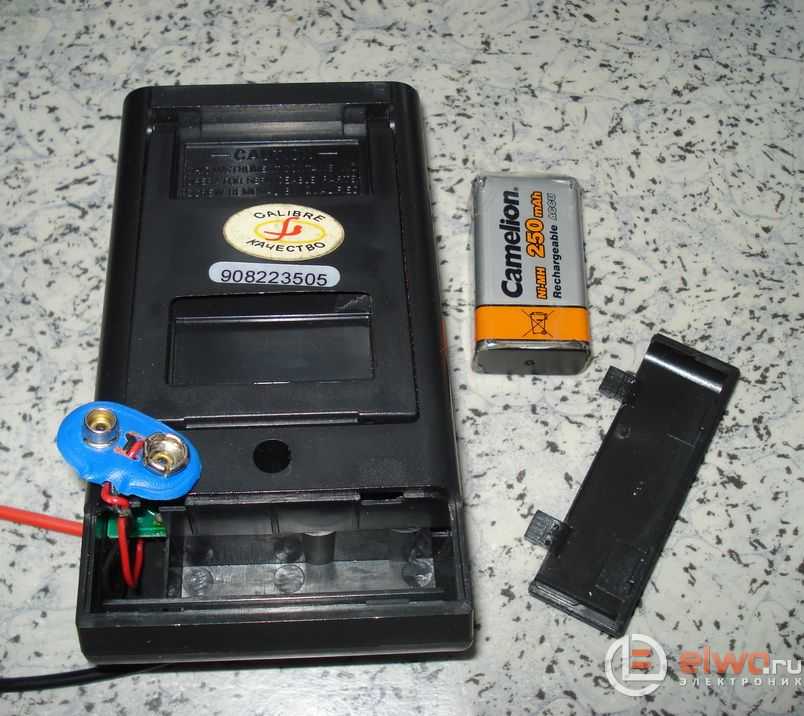

Батарейный отсек выполнен полностью автономно, для смены элемента питания достаточно сдвинуть в сторону его крышку. Удобство из разряда неприметных, когда оно есть.

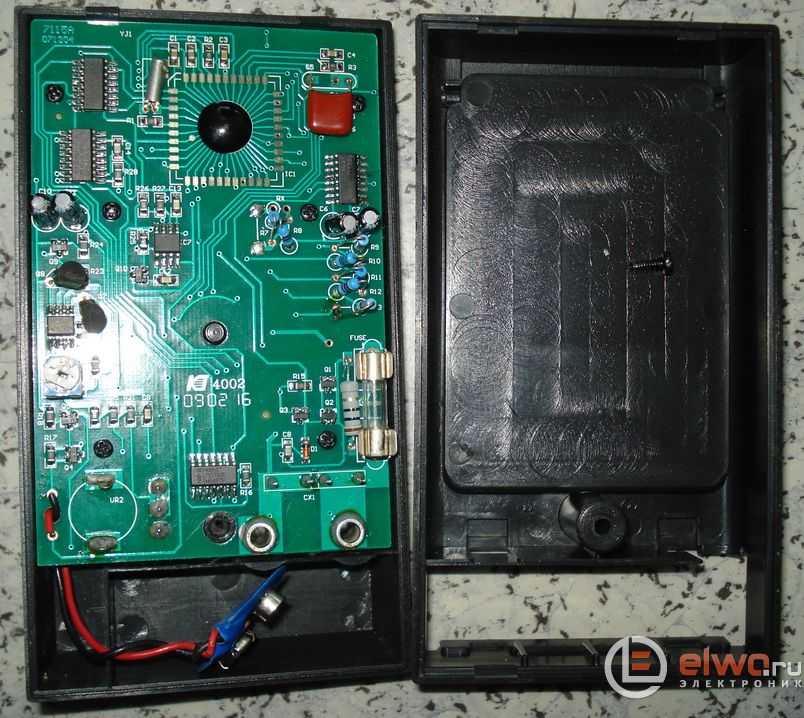

Для того чтобы снять заднюю крышку корпуса достаточно открутить один саморез. Самый массивный компонент печатной платы — предохранитель на 500 мА.

В основу работы измерительного прибора положен метод двойного интегрирования. Собран он на логических счётчиках HEF4518BT — 2 шт, ключе HEF4066BT, десятичном счётчике с дешифратором HCF4017 и смд транзисторах: J6 — 4 шт, М6 — 2 шт.

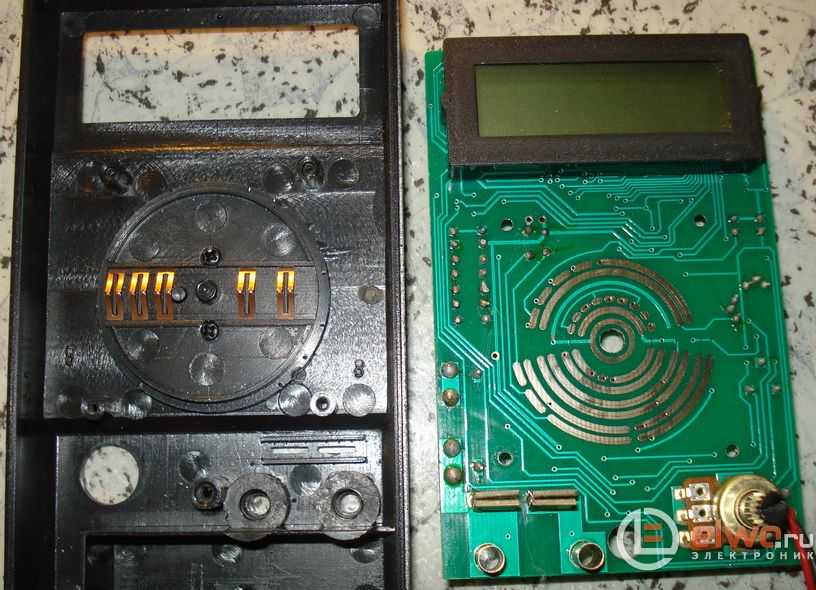

Открутив ещё шесть саморезов можно увидеть другую сторону печатной платы. Переменный резистор, при помощи которого производится установка на «0» стоит так, что его можно легко заменить при необходимости. Слева контакты для подключения измеряемого конденсатора, те, что выше, для непосредственного подключения (без проводов).

Прибор выставляется на нулевую точку отсчёта не сразу, но выставленный показание удерживает. С отключёнными проводами сделать это гораздо проще.

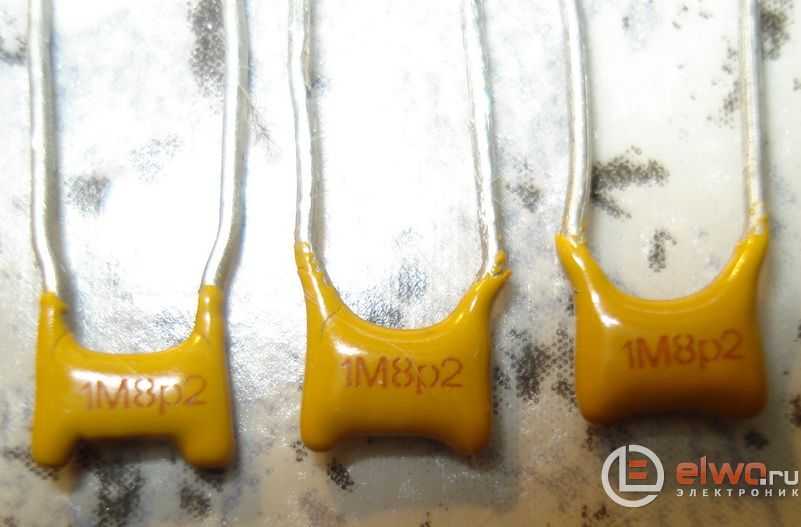

Для наглядной демонстрации разницы в точности измерения при различный способах измерений (с проводами и без) взял конденсаторы малой ёмкости с заводской маркировкой — 8,2 пФ

Что такое конденсатор

Конденсатором является электрическим элементом, который способен накапливать определенный электрический заряд. Главным параметром элемента считается емкость, которая рассчитывается в фарадах. 1 фарад это довольно большая величина. Современные конденсаторы имеют следующие обозначения емкости:

• пикофарад обозначается pF или пФ;
• нанофарад обозначается nF или нФ;
• микрофарад обозначается mF или мФ.

Принцип работы устройства достаточно прост. Работа и выдача импульса отличается только от тока в цепи, к которой он подключен.

Цепь переменного тока

В цепи переменного тока конденсатор является сопротивлением. Он быстро накапливает определенный заряд и постепенно его отдает. Накопление и полная отдача происходит во время смены электрической волны.

Цепь постоянного тока

В цепи постоянного тока заряд накапливается на пластинах, увеличивая величину разницы потенциалов на обкладках. Разница потенциалов увеличивается до величины напряжения. Как только она становится равна напряжению, общая цепь разрывается.

Пошаговая инструкция проверки конденсатора мультиметром

Наиболее распространенная проблема, связанная с конденсатором — пробой, который приводит к снижению сопротивления в диэлектрике.

Неисправность можно определить с помощью внешнего осмотра на факт вздутия, потемнения или появления черных пятен, а также более глубокой проверки с помощью прибора.

Изучение конденсатора на факт исправности возможно после выпаивания или прямо на плате. Ниже приведем разные варианты выполнения этой работы.

Внешний осмотр

Во многих ситуациях достаточно одного взгляда, чтобы определить неисправность детали. В этом случае можно ускорить проверку и избежать применения мультиметра.

Конденсатор нужно поменять в следующих случаях:

• вздутие;
• течь жидкости изнутри;
• вмятины или механические повреждения;
• сколы или трещины (характерно для керамических изделий).

При выявления любого из указанных выше повреждений использовать деталь запрещено, и ее нужно поменять.

Проверка мультиметра полярного конденсатора

Проверке подлежат конденсаторы емкостью больше 0,25 мкФ.

Сопротивление таких емкостей небольшое, поэтому при выборе диапазона важно быть внимательным.

Во многих мультиметрах предельный диапазон равен 100 кОм, а у более мощных он может достигать 1 мОм.

Алгоритм действий, следующий:

1. Снимите оставшийся заряд путем выкорачивания. Как это сделать правильно, рассмотрено выше.
2. Установите подходящий предел измерений и подключите устройство к конденсатору с учетом «плюса» и «минуса» (руками к щупам касаться запрещено).
3. Смотрите на параметр, указанный на экране. Он должен составлять более 100 кОм.

Отметим, что весь период замера параметр сопротивления будет меняться в большую сторону. Эта особенность будет заметна на экране.

Это связано с тем, что конденсатор заряжается от мультиметра, а в конечном итоге достигает отметки «1».

Если цифра «1» появится сразу, то это будет указывать на обрыв внутренней цепи.

Если показания не изменились, а прибор начал издавать звук, значит произошло короткое замыкание.

Проверка мультиметром неполярного конденсатора

На контроль неполярного конденсатора необходимо еще меньше времени.

Сделайте следующие шаги:

1. Снимите оставшийся заряд подручным инструментом, к примеру, отверткой.
2. Установите на мультиметре предел измерения в мегаомах.
3. Коснитесь щупами к выводам емкости.
4. При наличии сопротивления меньше 2 Мом конденсатор можно выбросить.

Особенность неполярных устройств в том, что в них не требуется соблюдение полярности. Для сравнения можно взять два устройства, чтобы один гарантированно был целым.

Если нужно проверить деталь с емкость до 0,5 мкФ, с помощью измерительного прибора сделать это не выйдет. В таком случае мультиметр будет показывать КЗ.

Для проверки неполярного конденсатора напряжением более 400 В работа делается после зарядки от источника, который защищен от короткого замыкания.

Последовательно с конденсатором подключается резистор, который рассчитан на сопротивление больше 100 Ом. Применение такого элемента позволяет уменьшить первичный бросок тока.

Существует также метод проверки на искру. В таком случае устройство нужно зарядить до рабочей величины, а после закоротить выводы с помощью отвертки (ручка инструмента должна быть изолирована).

По интенсивности искрения можно приблизительно узнать о силе разряда (для конденсаторов с небольшой емкостью, смотрите меры безопасности).

Сразу после заряда можно изменить напряжение. Конденсатор исправен, если он длительное время сохраняет заряд.

Разрядка устройства происходит постепенно через резистор. По причине сильного искрения разрядить его, к примеру, отверткой не получится.

Использование аналоговых измерителей

Для проверки конденсатора не обязательно иметь новый и современный мультиметр. Можно использовать обычную Ц4313, если она осталась со времен СССР или YX-1000A.

Способ измерения такой же, но сами проверки более наглядны с визуальной точки зрения.

Здесь нужно смотреть не на цифры, а на движение стрелки прибора.

Для проверки сделайте следующее:

1. Жмите на кнопку RX.
2. Вставьте щупы в специальные разъемы.
3. Берите конденсатор и разрядите его.
4. Прикоснитесь щупами к конденсатору.
5. Если деталь исправна, стрелка будет отклоняться, а потом плавно вернется в первоначальную позицию. Скорость движения зависит от емкости проверяемого конденсатора.

Если при проверке стрелка не отклоняется или зависла в конкретной позиции, это свидетельствует о неисправности детали.

Как измерить емкость двух последовательно подключенных конденсаторов

Бывает ситуация, когда мультиметр с опцией измерения емкости не позволяет проверить конденсатор из-за отсутствия нужного предела.

В большинстве приборов максимальный порог составляет 20 или 200 мкФ. Но что делать, если нужно измерить емкость в 1400 мкФ или более.

Здесь можно использовать следующую формулу: 1/С = 1/С1+1/С2.

Ее смысл в том, что общая емкость для двух последовательно соединенных конденсаторов будет меньше емкости наиболее маленького из них.

Иными словами, при проверке двух деталей при емкости одной из них 30 мкФ, суммарная емкость будет меньше 20 мкФ.

При наличии прибора с ограничением измерения на 20 мкФ нужно неизвестный конденсатор подключить последовательно с деталью емкостью до 20 мкФ.

Останется лишь измерить суммарную емкость двух конденсаторов и рассчитать параметры для неизвестной величины.

Как проверить конденсатор мультиметром

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.

Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.

Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии.

Проверка конденсатора мультиметром

Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.

Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное  напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.

Здесь только происходит касание контактов при помощи щупов.

Продолжаем держать, и смотрим за ростом сопротивления

пока оно не будет очень большое

Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.

Проверка конденсатор тестером видео

Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.

Советы и рекомендации

Приступая к проверке элементов необходимо четко понимать, что даже самые современные мультиметры не способны измерять очень большую емкость таких устройств, в большинстве своем максимальным пределом является измерение как полярных, так и неполярных элементов емкостью до 200 мкФ (200uF).

Номинал конденсаторов менее чем 0.25мкФ, с помощью обычного мультиметра могут проверяться только на наличие короткого замыкания. Превышение допустимых значений измерения может привести к выходу из строя прибора, и хотя внутри мультиметра и установлен предохранитель, все равно прибор может быть испорчен безвозвратно.

Не лишне радиолюбителям помнить и о технике безопасности при проверке подобных утройств высоковольтных схемах.

Ремонт бытовой радиоаппаратуры в которой применяются высоковольтные схемы, должен начинаться после выключения прибора и разрядки электронного компонента разрядной цепью из резистора номиналом 2 кОм…1 Мом, которая соединяется с общим проводом схемы или корпусом:

• в низковольтных цепях с емкостями до 1000 мкФ и напряжением до 400 В достаточно 2 кОм (25 Вт);
• для цепей с емкостями до 2 мкФ и со средними рабочими напряжениями до 5000 В — 100 кОм (25 Вт);
• для высоковольтных цепей с емкостями до 2 нФ и рабочими напряжениями до 50 кВ — 1 МОм (10 Вт).

Ну и для любителей экстрима вполне может подойти древнейший способ проверки устройств большой емкости. После полной зарядки, а свойство заряжаться и копить заряд электричества в данном случае будет иметь основное значение, выводы элемента замыкаются на металлическом предмете, при этом желательно не только изолировать сам предмет, но и руки резиновыми перчатками.

Результат должен проявиться в неповторимой искре и одновременном звуковом сопровождении процесс разряда.

Помогла ли вам статья?

ДаНе особо1
