Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

ПОДКЛЮЧЕНИЕ УЗО С ЗАЗЕМЛЕНИЕМ

Рисунок 2а поясняет принцип работ УЗО, подключенного в однофазную сеть с заземлением. Здесь мы имеем систему заземления TN-C-S.

В данном случае при “пробое” на корпус сразу возникает ток утечки I3, который по проводнику PE минует наше устройство защитного отключения. Условие равенства втекающего (I1) и вытекающего (I2) токов нарушается, происходит расцепление вне зависимости от того было или нет прикосновение к корпусу прибора.

В загородных домах и на дачах может применяться система заземления TT, при которой PE провод подключается к индивидуальному контуру или штырю заземления. Принципиальных отличий при подключении УЗО в этом случае нет (рис. 2б).

В завершении несколько пояснений.

Как вы заметили, на всех схемах указан автоматический выключатель. Он здесь только потому, что всегда требуется защищать электрическую цепь (а также и УЗО) от замыканий и перегрузок.

Защитных функций при появлении на корпусе аварийного напряжения автомат не выполняет.

Существуют дифференциальные (дифавтоматы) выключатели, вот их можно использовать вместо “связки” УЗО-АВ (рис.3).

Кстати. Во всех предыдущих схемах указан однополюсный выключатель, поскольку такая практика распространена наиболее широко. При желании можно использовать двухполюсный: на разрыв не только фазы (L), но и нуля (N) (рис.3 левая часть).

В данной статье рассмотрены общие принципы и схемы подключения к однофазной сети устройств защиты. Но на их основании можно реализовывать любые проекты электропроводки – никаких принципиальных сложностей в этом я не вижу.

Последний вопрос: “Нужно ли УЗО если есть заземление?“.

Категоричного ответа дать нельзя. Но следует учесть, что при наличии УЗО в аварийной ситуации цепь обесточивается. Если присутствует одно заземление, то, хоть разность потенциалов и уравняется, отключения может не произойти.

Конечно, если на корпус прибора “накоротко” замкнет фазный провод, по КЗ сработает автомат защиты. Если же утечка пойдет через какое- то сопротивление, то ток для срабатывания АВ может оказаться недостаточным.

В этом случае имеем минимум две проблемы:

• постоянный расход электроэнергии – вы долго можете гадать, откуда взялись завышенные показания электросчетчика;
• постепенный разогрев проводов, который может привести к пожару.

Кроме того, если сопротивление заземления по каким либо причинам больше нормы, то эффективность защиты снизится. УЗО же способно отслеживать даже незначительную утечку тока.

Таким образом, даже при наличии заземления имеет смысл поставить УЗО.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Элементы оборудования

Настало время рассмотреть каждый из элементов приведенных схем более подробно.

Кабель

Начнем с важного – кабель для бани нужно выбрать правильно, с учетом всего – деревянного окружения, высоких температур, пожароопасности, повышенной влажности. Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной. Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону

Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону

Идеальный вариант: вы вообще не проводите кабель ни по стенам, ни внутри стен двух помещений – парилки и моечной. Вместо этого делаете сквозные отверстия в стенах там, где будет точка освещения, и выводите в парилку и моечную только концы проводов непосредственно к плафону.

Если в парилке и мыльной у вас не будет проложено никаких проводов, то о термостойкости можно и не заботиться – достаточно того температурного диапазона (до +60 градусов), который свойственен хорошим, годным проводам для проводки в прочих помещениях. Это сделанный по немецкому стандарту кабель NYM и его российский аналог ВВГнг.

Есть термостойкая изоляция, которая выдерживает повышенную температуру и сделана из кремнийорганической резины. Она используется в кабелях ПРКС и РКГМ. Последний часто ставят во влажных и/или высокотемпературных помещениях – ванных, банях, подвалах. Ориентируйтесь на сказанное выше – такой провод нужен там, где нет возможности избежать проводки внутри парной и моечной.

Крепление кабеля

Как мы уже упоминали выше, в бане допустима скрытая и открытая проводка. Если выбор делается в пользу скрытой, то прятать ее следует исключительно в пластиковую гофру, а не металлическую.

Принцип действия

Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.

Происходит это благодаря следующим особенностям внутренней конструкции:

1. Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
2. Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
3. При фиксации значительных колебаний, задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
4. Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
5. Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.

В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:

1. Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
2. Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
3. После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
4. Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

Принцип действия

В случае получения человеком электротравмы ток частично течет через его тело, то есть в цепи имеет место его утечка (дифференциальный ток). Чтобы зарегистрировать это явление, достаточно сравнить токи на входе и выходе цепи. Этим и занимается УЗО (выключатель дифференциального тока).

Принцип работы УЗО

Токи анализируются дифференциальным трансформатором из 3-х катушек (модель для 1-фазной сети). Две катушки включаются в фазу и нейтраль (вход и выход) цепи так, чтобы в них протекали разнонаправленные токи. При равенстве токов, создаваемые ими магнитные поля взаимно уничтожаются.

При появлении утечки токи в катушках перестанут быть равными, и возникнет остаточное магнитное поле. Оно наведет ЭДС в третьей катушке трансформатора. Эта сила отключает электромагнитное реле либо непосредственно (электромеханические УЗО), либо через усилитель сигнала (электронные).

УЗО обладают разной чувствительностью (уставка по току утечки) и по этому признаку делятся на:

1. защищающие людей от поражения током. Срабатывают на утечку в 10мА (защищают цепи с электроприемниками, расположенными во влажных помещениях) и в 30 мА (пригодны для электроприемников в остальных помещениях). Негативное воздействие переменного тока частотой 50 Гц на организм, начинается с силы в 50 мА, соответственно, эти УЗО такого воздействия не допускают;
2. противопожарные. Имеют уставку по току утечки 100, 300, 500 и 1000 мА. Людей и животных от поражения током не защищают. Обслуживают крупные участки сети, например, электропроводку целого здания, предотвращая возгорания в результате замыкания токоведущих частей на заземленные металлические предметы с последующим искрением.

По типу регистрируемого тока утечки делятся на классы:

• АС: только переменный синусоидальный;
• А: переменный синусоидальный и выпрямленный пульсирующий (рекомендуются к установке в жилых помещениях и административных зданиях);
• В: переменный, выпрямленный и постоянный (используются в промышленности).

УЗО не спасает от сверхтоков и потому не может заменить собой автоматический выключатель. Существуют приборы, сочетающие в себе обе эти функции — дифавтоматы.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Watch this video on YouTube

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

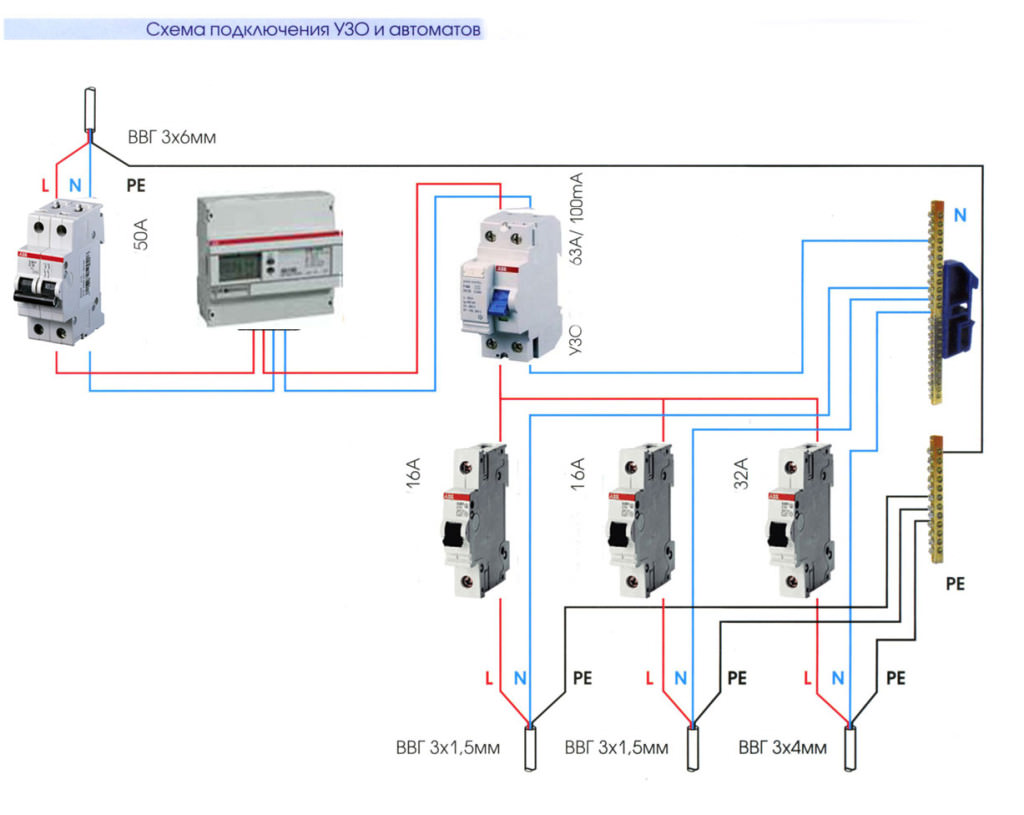

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схема подключения УЗО: в однофазной и трехфазной сети с заземлением и без заземления

Уже много лет прекрасно используется всеми известное защитное устройство УЗО (устройство защитного отключения). Такое устройство обеспечивает надежную защиту по электробезопасности частных домов и квартир от утечек тока.

Свою функцию устройство выполняет только тогда, когда используется заземляющий проводник. Если его нет, то использование такого устройства теряет какой-либо смысл. Без заземления устройство защитного отключения не ощутит утечку тока на корпус какого-нибудь электроприбора при поломки и тем самым не отключится и не прекратит подачу напряжения в линии.

Устанавливаются они, как на вводе в дом или квартиру, так и на отдельные линии отведенного участка электрической сети, если это требуется.

Так как они устанавливаются в 1-но фазных и 3-х фазных сетях, конструктивно они отличаются количеством полюсов присоединения проводов.

Устройство защитного отключения защитит вашу электропроводку от токов утечки, но никак не защитит от перегрузки в сети и короткого замыкания (КЗ). Поэтому предусматривается совместное использование устройства с автоматическим выключателем.

Ниже вы увидите схемы подключения устройств защитного отключения в однофазной и трехфазной цепи в системе TN – С и TN – С – S.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

Индексы УЗО-Д

В зависимости от назначения УЗО и его устройства, к названию-аббревиатуре прибора могут добавляться определенные индексы. И предварительный выбор защитного приспособления для квартиры или частного дома делается как раз по этим индексам:

• АС — устройство, срабатывающее от разбаланса переменной составляющей тока, обладающее, как правило, противопожарной функцией, в том числе;
• А — устройство, реагирующее на разбаланс и переменного, и пульсирующего токов;
• В — устройство, отвечающее на ток утечки любого вида (это или промышленные «пожарные» УЗО, или УЗО-Де встроенного типа).

Дополнительные индексы, соответственно, свидетельствуют о дополнительных возможностях устройств:

• S — опция селективного срабатывания УЗО (приборы, обладающие такой опцией, используются в энергоснабжении объектов, запитанных по двум лучам-фидерам с автоматом ввода резерва (АВР);
• G — УЗО быстрого и сверхбыстрого действия (применяются такие устройства в детских, учебных, а также лечебных заведениях, где недопустимо «проскакивание» даже половины поражающей волны).

Важно: Бытовые УЗО индексируются редко, гораздо чаще их различают по току разбаланса и варианту исполнения

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Обобщенный взгляд на защиту

Безопасность оперативного персонала и пользователей электросетей достигается за счет проведения следующих мероприятий:

• заземление или зануление (соединение с нейтралью) всех металлических частей оборудования;
• организация повторного заземления путем обустройства отдельного контура;
• установка в нагрузочных цепях особо опасных комнат (ванных например) устройств отключения типа УЗО.

Последний вариант допускается использовать как в заземленных, так и в незаземленных электрических цепях.

При общем подходе к оценке средств защиты отмечается, что заземлять конструкции необходимо для снижения угрожающего человеку потенциала до безопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет мгновенного отключения сети при достижении токами утечки предельных значений. В технических характеристиках этих устройств данный параметр относится к основным показателям эффективности функционирования.

Заключение

Схема подключения УЗО без заземления является распространенным способом защиты. Заземление также выполняет функцию защиты и его необходимо подключать правильно.

Важно обратить внимание на дополнительную защиту ванной комнаты и других помещений с повышенной влажностью. УЗО дорого стоит, но электробезопасность здесь важнее. В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала

В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала

В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала.

Важно понимать, что УЗО – это единственный тип аппарата, предназначенный для защиты человека от электротока

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата. Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские)

Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства

Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.
