Инструменты и приспособления для работы с СИП
Качественно и безопасно монтировать самонесущий провод позволяют:
- инструменты для натяжки стальной монтажной ленты;
- ножницы для разрезания кабеля;
- ножницы для разрезания стальной ленты;
- лебедки;
- монтажные чулки;
- монтажный зажим;
- монтажные ролики;
- вертлюги;
- прессы гидравлические для опрессовки изолированных гильз и наконечников с кордощеткой;
- динамометры;
- кордощетки;
- инструменты для монтажа усиленных стяжек;
- изолированные накидные ключи;
- наборы для заземления;
- клинья отделительные;
- устройства для закороток;
- когти и лазы универсальные;
- пояса предохранительные;
- стропы;
- приспособление для скручивания проводов.
Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа:
Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой провод СИП 2х16 на опоре.
Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

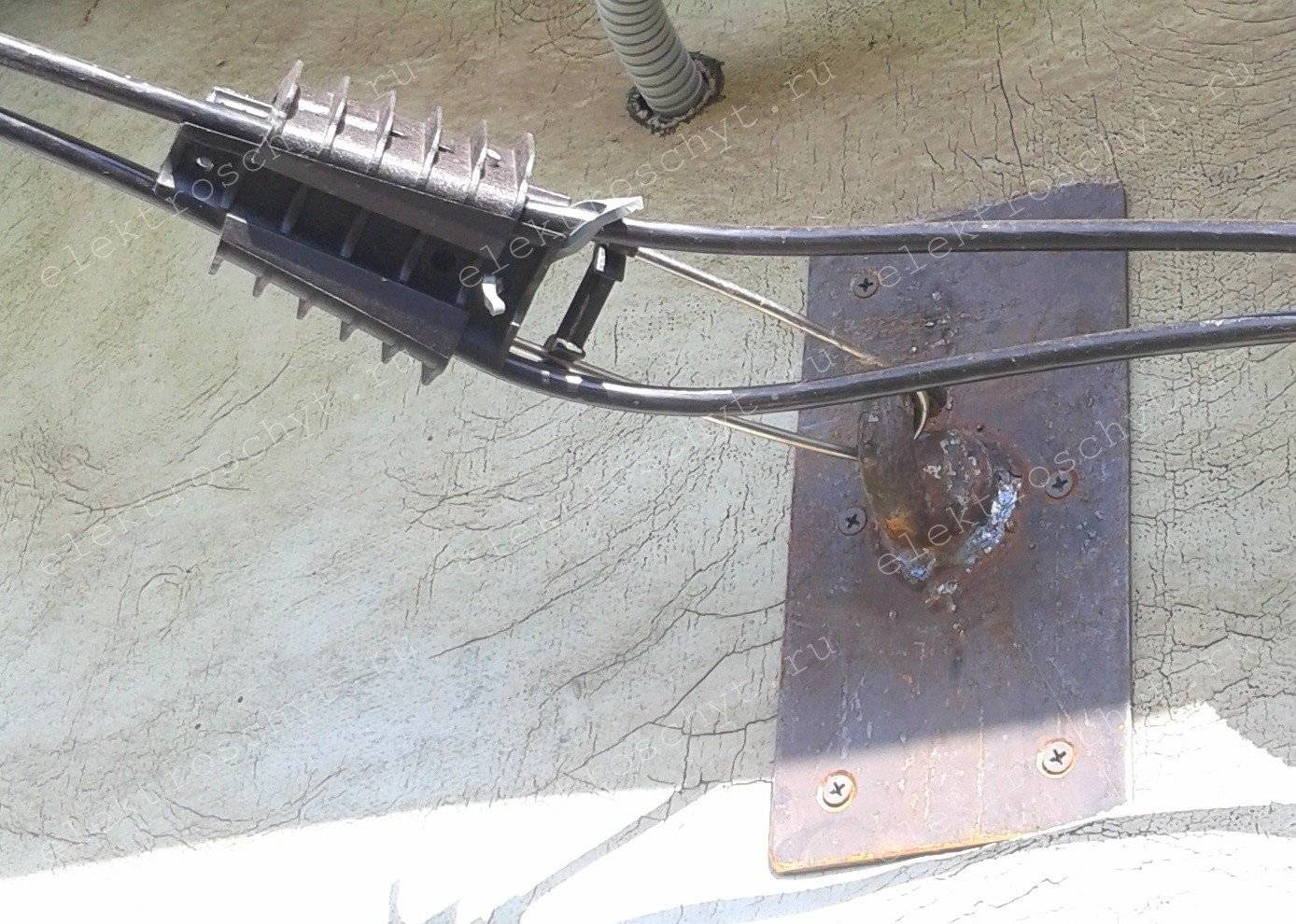

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

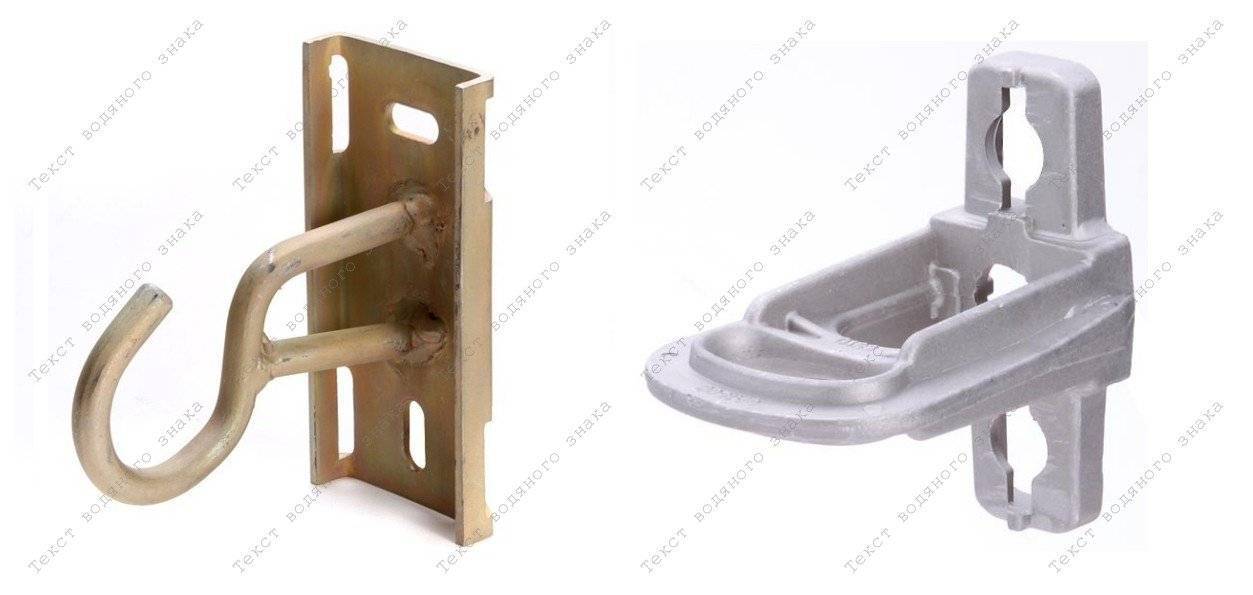

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ.

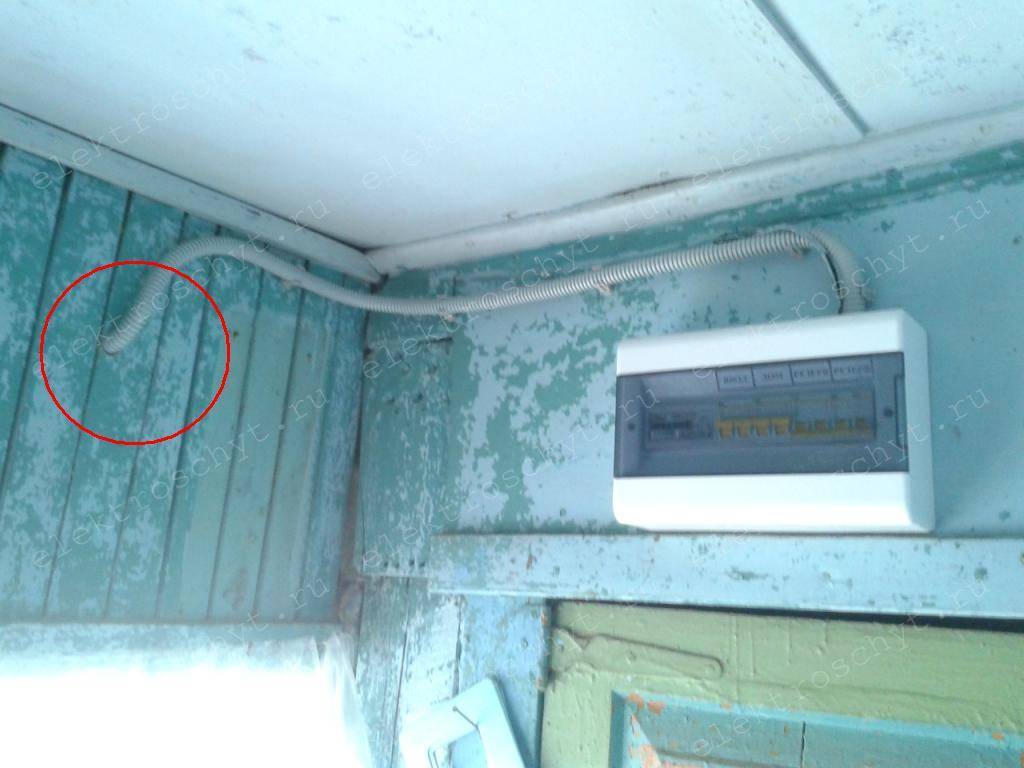

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье “Как собрать электрощит своими руками“.
Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16. По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

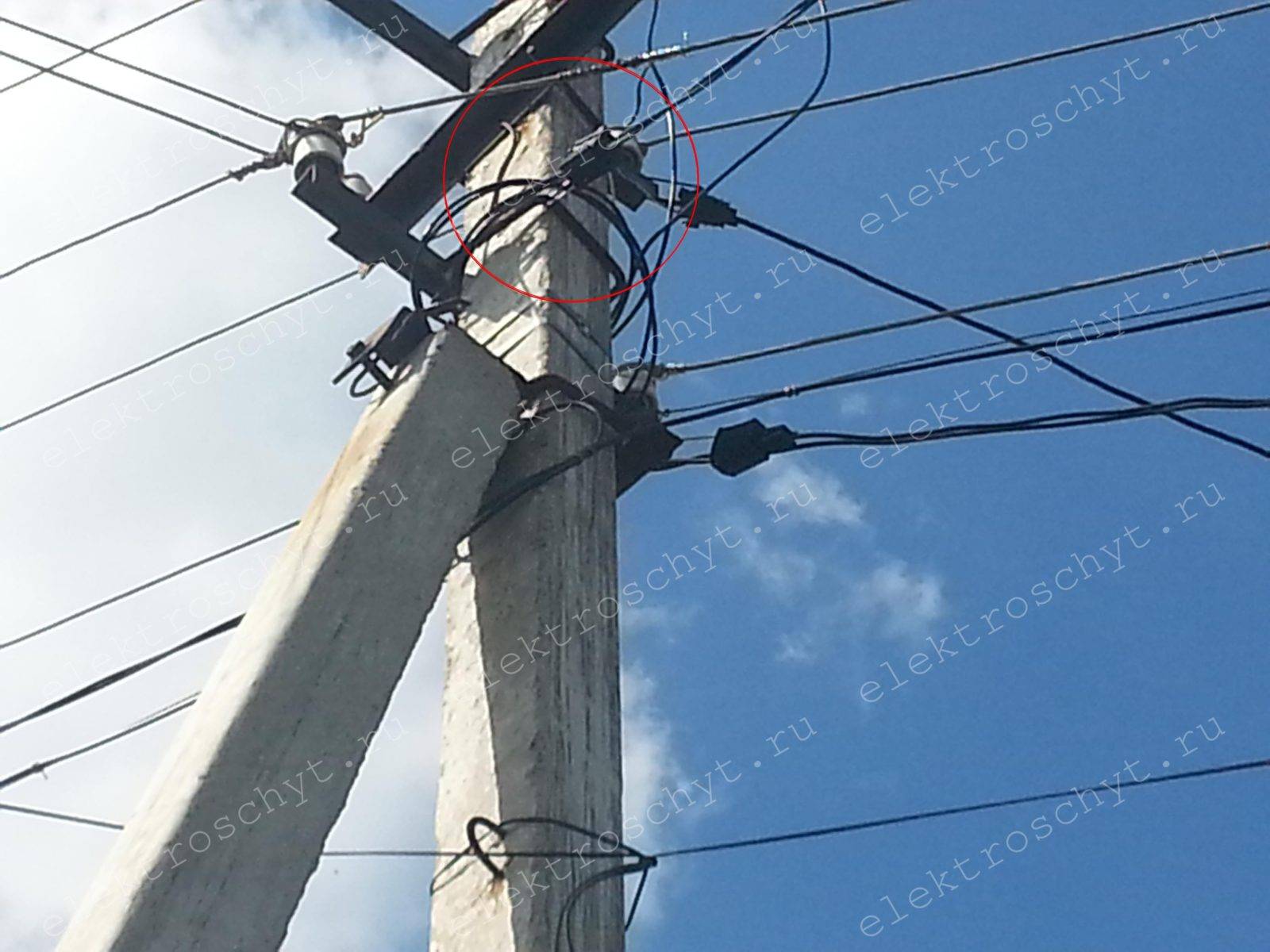

Чтобы верно подключить провод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). Провода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16, “синий” – нулевой провод СИП 2х16, либо фазный провод – обычный черный, а нулевой – помечен синим цветом.
- Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединили скруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо “не допрокалывают” провода, либо могут “перерубить” вводной провод к дому, вообщем, получилось бы плохое соединение проводов. Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.
- Оставили большой запас провода СИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

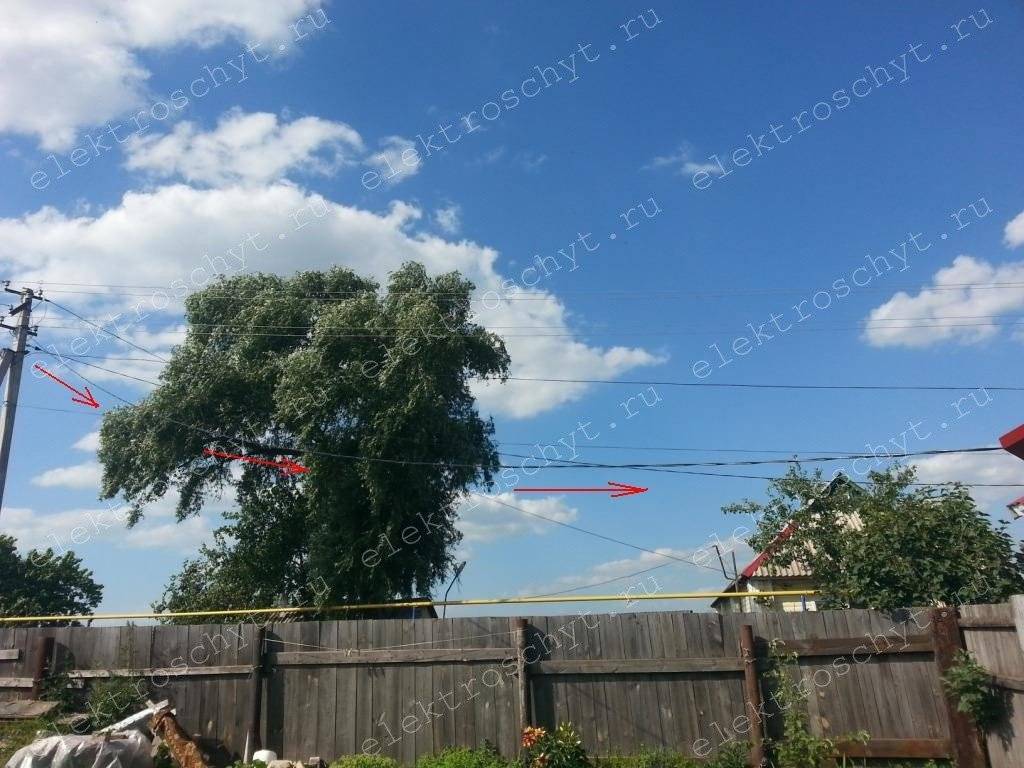

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.
Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.
Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16.

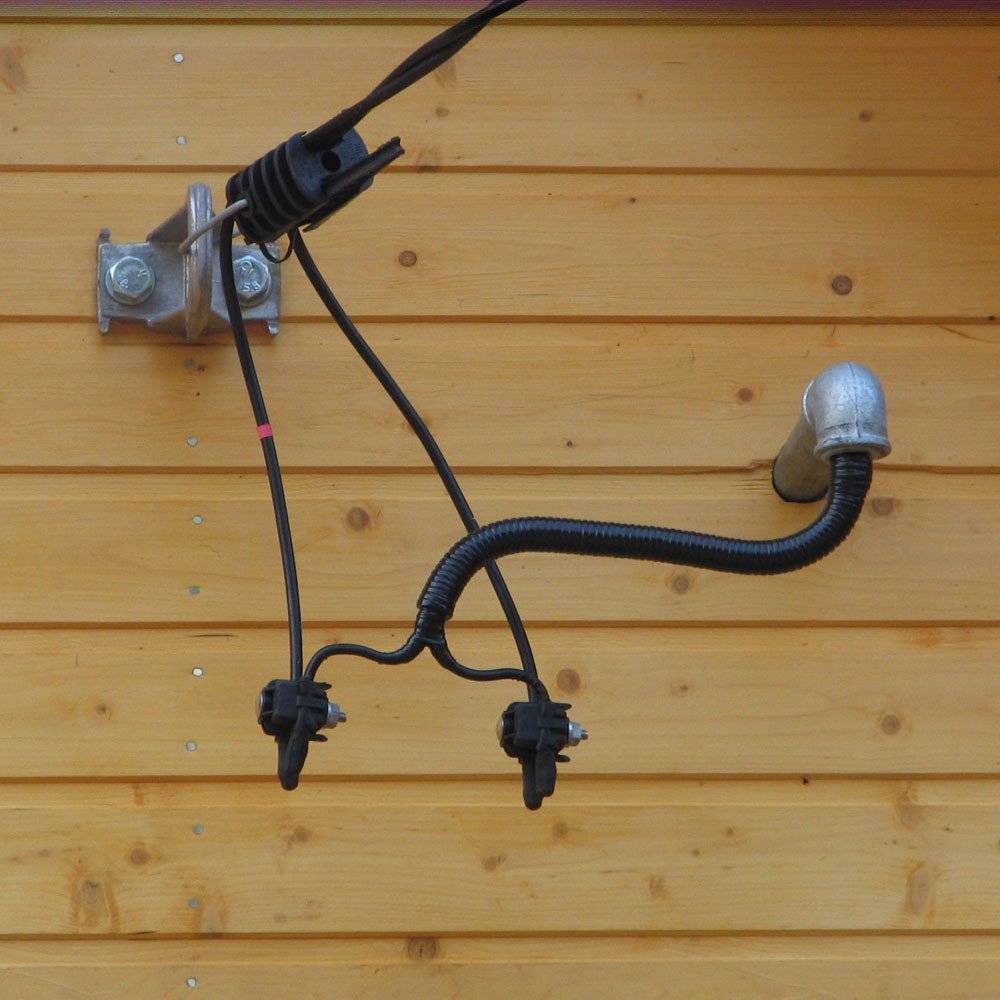

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.
Спасибо за внимание
Работа с Энергонадзором
- Подаете заявление в местный РЭС для выдачи вам ТУ. Обычно такой документ готовится до 1 месяца. Летом его реально тяжело получить, и приходится ждать весь срок: документ не сложный, но очередь на него случается большая. Чем раньше придете (конец зимы или начало весны) — тем проще будет.
- Заключаете договоры: на монтаж сип кабеля от столба к дому, на пользование электроэнергией.
- При подаче любых документов необходимо иметь в наличии оригиналы документов на участок, дом, паспорт — это актуально для новых абонентов на адресе. Но в РЭС оставляете только копии.
- После получения ТУ на монтаж сип кабеля от столба к дому вы должны согласовать сроки подключения и место установки счетчика (см. выше). Помните одно: место установки счетчика выбираете вы. Главное условие при этом: прибор учета должен находится на высоте уровня глаз от 160 см до 180 см, к нему должен быть подход.
- Физическое подключение кабеля сип к дому от столба. Процесс этот занимает порядка 2…3 часов, но на него есть очередь. Кроме того учитывайте, что в случае тяжелых погодных условий бригада, отправленная на ликвидацию аварии также может не прибыть. Это форс-мажорная ситуация, для ее решения необходимо поддерживать телефонную связь с местной энергоснабжающей организацией. Опоздания без причины на работы по подключению быть не может.
Сегодня монтаж самонесущих изолированных проводов (СИП) является необходимым процессом, который повышает уровень безопасности населенных пунктов, а также значительно сокращает энергетические расходы. Ввиду использования прочного защитного покрытия проводов, замыкания исключены, в том числе из-за отсутствия соприкосновения с токопроводящими элементами и невозможностью обрывания провода.
Монтаж СИП проводов
Процесс монтажа проводов включает в себя необходимые шаги, соблюдение которых гарантирует эффективную и долгосрочную эксплуатацию. Вкратце, процесс монтажа включает в себя:
- Первичную очистку территории установки.
- Раскатку и регулировку проводов, а также обеспечение неприкасаемости проводов с токопроводящими элементами.
- Установку кронштейнов.
- Установку опор.
- Раскатку СИП.
Для того, чтобы вручную заняться монтажом СИП кабеля, следует вооружиться сложным техническим оборудованием, с помощью которого будет осуществляется крепеж ленточного хомута, обрезка лент, закрепление кронштейнов, раскатка ролика и каната — лидера. Такое оборудование должно быть не только качественным, но и проверенным временем. Поэтому, процесс монтажа проводов крайне небезопасен и его стоит доверить рукам профессионалов.
Нарушения, которые необходимо избегать при монтаже СИП кабеля
Из-за незнания или в случае неквалифицированного вмешательства, шансы на отключение электроснабжения или серьезных травм работников вырастают в разы. К типичным ошибкам относятся:
- Раскатка проводов по токопроводящим поверхностям.
- Повторный монтаж ответвительных зажимов.
- Недостаточное количество зажимов при демонтаже.
- Использование неподходящих инструментов для работы.
Во избежание подобных ошибок, следует доверить процесс монтажа СИП кабеля проверенным подрядчикам, которые в своей работе используют только новое и качественное оборудование, располагают всеми демонтажными элементами и имеют соответствующую квалификацию мастеров.
Почему процесс монтажа СИП нужно доверить нам?
В нашем расположении имеется только проверенное временем и самое лучшее техническое оборудование отечественного и зарубежного производства. Наши мастера обладают не только солидным опытом работы, но и лицензией на право осуществлять свою деятельность. Мы гарантирует Вам монтаж и демонтаж высокого качества в любом населенном пункте.
Наши главные преимущества:
- Оперативность;
- Мобильность;
- Эффективность;
- Гарантия качества;
- Демократичные цены на монтаж СИП.
Разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.
Способы подключения
При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:
через клеммную колодку;
используя зажимы «орешки»;
устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.
заводят СИП в электрический щит и в вводной автомат;
подключают непосредственно к счетчику (также через автоматы).
Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.
Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.
Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.
Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.
Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.
Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.
Способы подключения
При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:
через клеммную колодку;
используя зажимы «орешки»;
устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.
заводят СИП в электрический щит и в вводной автомат;
подключают непосредственно к счетчику (также через автоматы).
Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.
Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.
Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.
Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.
Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.
Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.
Ввод электроэнергии в здание
Как уже говорилось выше, прокладка вводного кабеля – прерогатива работников энергосбытовой организации.
Подключение дома к линии электропередачи можно осуществить тремя методами:
- Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
- Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
- Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.
Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.
Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.
Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.
Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.
Труба позволяет нейтрализовать воздействие электрической дуги
Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл
Один из способов организации ввода – переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю – огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.
Подключение ввода здания к магистрали
Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.
Наземный способ от столба
Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.
Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.
Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.
Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:
- К стене дома и столбу крепят анкерные кронштейны.
- Возле дома провод закрепляют зажимом к кронштейну.
- Роликовым блоком СИП натягивают между постройкой и столбом.
- Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.
Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.
Подземный способ от столба
Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:
- Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
- В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
- При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.
Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.
Подвод СИП в дом
Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.
Проблему решают следующими способами:
- Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.

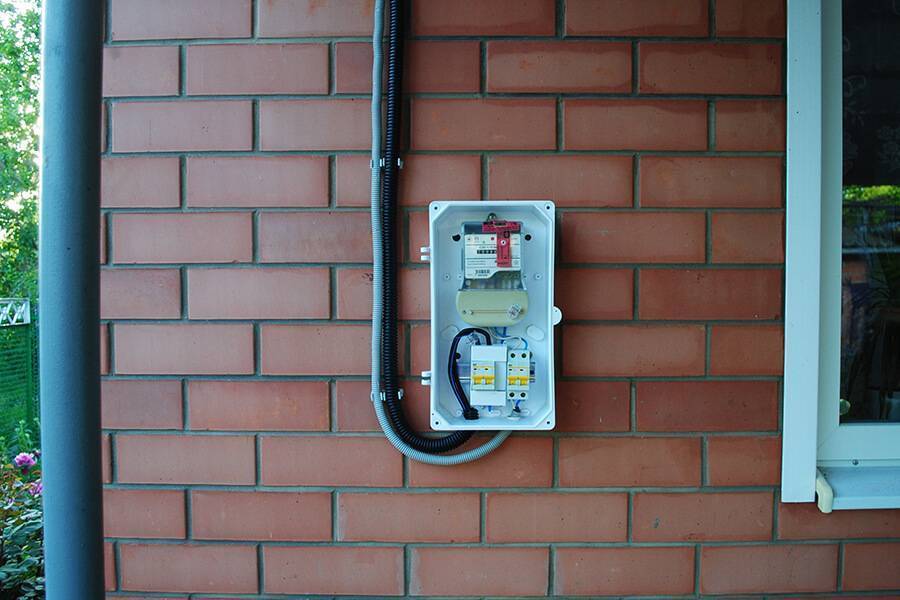

- Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.
Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.
