Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Общие сведения

Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и СИП, то бесспорно вторые более надежные и отличаются большим количеством преимуществ.

Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.

СИП полностью покрыты изоляционным полиэтиленовым материалом.

Преимущества самонесущих проводов:

• Эксплуатация до сорока пяти лет;
• покрыты надежной изоляцией;
• стойкость к погодным условиям;
• стабильная работа даже в условиях нахлестывания проводов;
• работа при температурных условиях от минус шестидесяти до плюс пятидесяти градусов Цельсия.

Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.

Необходимая арматура

Материалы, которые понадобятся для непосредственного подведения к стенам строения:

• Зажимы для ответвления 220-380В (4 или 8 );
• анкерная консольная опора для столба ЛЕП и стены строения;
• гильза из металла для проведения сквозь стену;
• анкерные зажимы;
• металл- игофрорукав;
• провода СИП.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

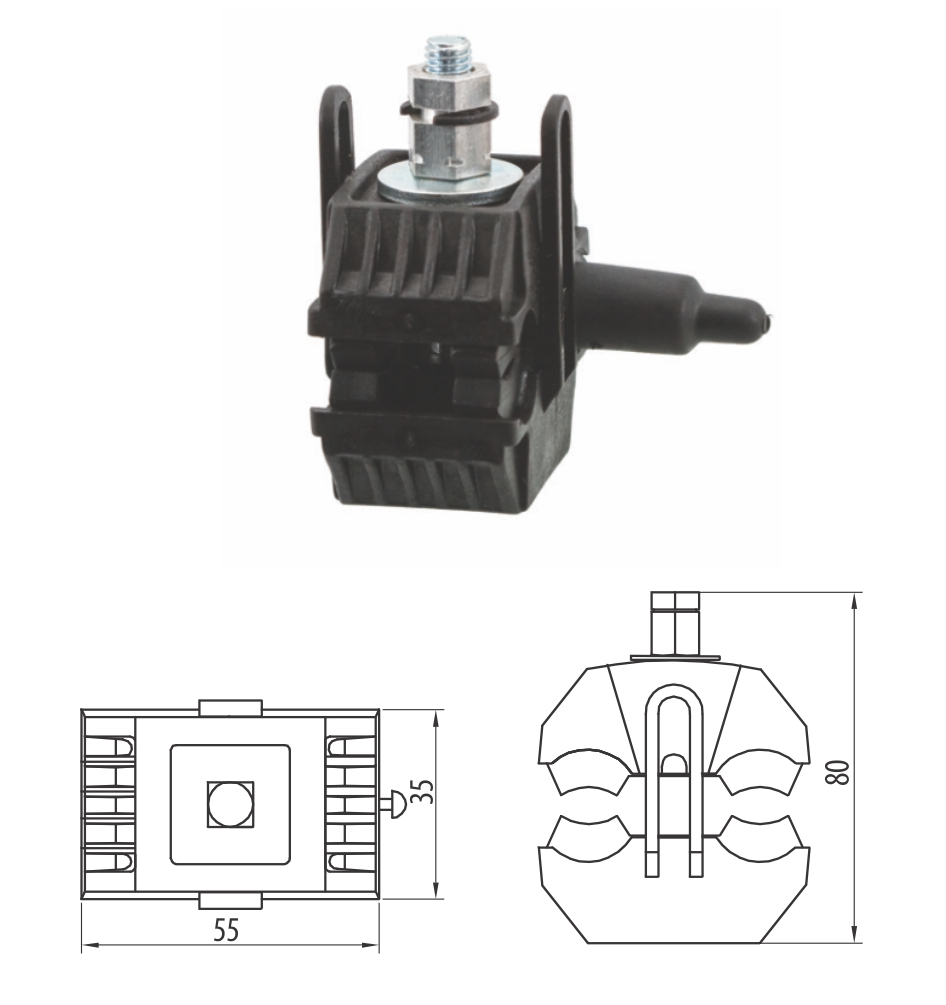

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

https://youtube.com/watch?v=KHsZcBByFtE%3F

Разновидности проколов для СИП

ЗОИ

Ответвительные изолированные зажимы используются при монтаже линий напряжением до 1 000 В.

Методику установки прокола хорошо поясняет рисунок. Демонтаж зажима (при необходимости отключения отводной линии) производится быстро. Достаточно ослабить нижнюю головку, после чего приспособление легко снимается.

ЗОЗРБ IEK

Эта модификация проколов используется, когда необходимо от одной точки на линии сделать 2 отвода, причем при помощи кабеля другого типа. Такие зажимы делают проколы лишь на сетевой «нитке», а для присоединения ответвления его конец придется, как и обычно, разделывать.

В частном секторе используются реже, так как герметичность места контакта недостаточно высокая. Следовательно, при внешнем подключении СИП такие зажимы имеют ограничение в применении. На фото показано внутреннее устройство прокола ЗОЗРБ IEK (без корпуса).

Как и чем соединить провода СИП-3 в просвете и шлейфах на ВЛЗ 6-10кв.

Соединения защищенных проводов СИП-3 можно делать как в шлейфах, так и в просветах. В шлейфах для этого применяют герметичные прокалывающие зажимы, подобные тем, что используют на низковольтных ВЛИ-0,4кв.

Единственный момент на который следует направить внимание — для роста нагрузочной возможности зажимов и надежности контакта, следует выбирать конкретно сдвоенные проколы

Соединение СИП-3 в шлейфах

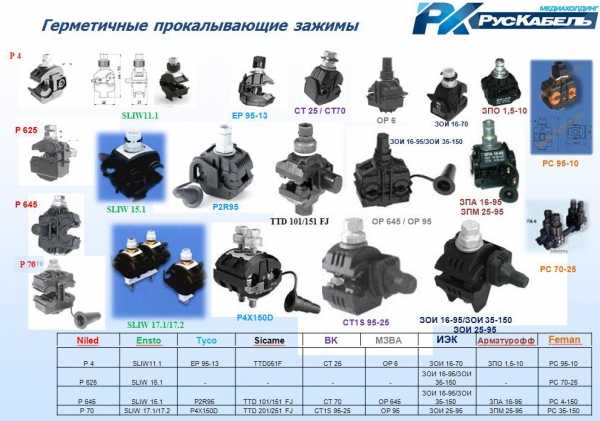

Выбор таких прокалывающих зажимов очень широкий и представлен на рынке различными производителями.

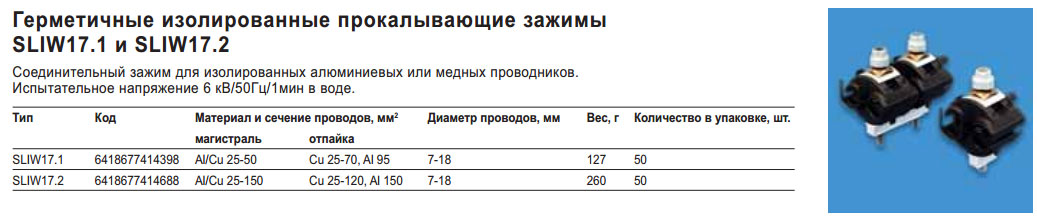

Niled Sicam Ensto

Niled RP150, 240

Sicam TTDC

Ensto Sliw17.2

Сверху они оборудованы 2-мя затягивающими болтами со срывной головкой. Срыв головки надежнее всего производить с применением накидного ключа.

Для соединения защищенных проводов СИП-3 с нагими проводами марок АС, следует применять соединительные ответвительные зажимы другой конструкции. У них прокалывающие зубья размещены только с одной стороны. С другой — гладкая поверхность как у обычной плашки.

Niled Sicam Ensto

Niled RPN150

Sicam NTDC

Ensto Slip 32.2

Перед установкой зажима не запамятовывайте зачищать щеткой нагой неизолированный провод.

Если у вас нет в наличии герметичных проколов, то можно пользоваться другими плашечными зажимами. К примеру SLW25 от Ensto.

Сам зажим заполнен токопроводящей антиоксидной смазкой, которая улучшает контакт и не дает влаге попасть в место соединения.

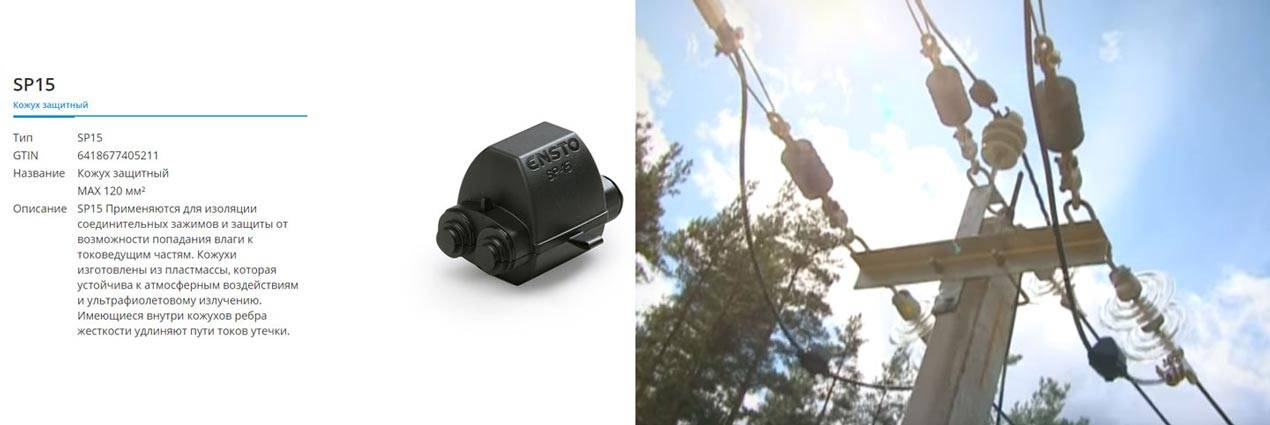

Для защиты от воды снаружи, плашку закрывают особым кожухом, который выполнен из пластмассы стойкой к уф-излучению.

Соединение СИП-3 в просвете

Для соединения проводов СИП-3 в просвете можно использовать некоторое количество видов гильз. К примеру обжимные соединители от конторы Niled — MJRP.

На изолированных линиях низкого напряжения ВЛИ-0,4кв используются подобные соединительные гильзы MJPT либо ГСИ-Н.

Но использовать такие же гильзы на высоковольтном проводе СИП-3 запрещено!

Для монтажа обжимного соединителя для вас непременно пригодится механический либо гидравлический пресс со особыми матрицами E173 и E215.

Дабы обеспечить надежную герметизацию соединения, нужно выполнить обжатие последних поясков гильзы, имеющих железные кольца.

Свойства соединительных гильз:

Niled MJRP

Sicam MJPT G28

Если у вас нет в наличии пресса, изолированные провода в просвете можно соединить еще одним методом. В особенности он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

Для этого используются соединительные зажимы цангового типа — MHV. Для них не нужна пресс.

Соединяемые концы провода по очереди зачищают от изоляции на длину чуток меньше половины длины зажима.

После чего вставляют до упора в цанговый зажим и при помощи 2-ух стандартных рожковых гаечных ключей затягивают подобающую гайку-колпачок. Затяжка происходит до момента отрыва цанг снутри зажима.

Этот момент должен сопровождаться соответствующим щелчком.

Свойства цанговых зажимов для ВЛЗ:

При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными либо термоусаживаемыми чехлами. При этом тут необходимо применять высоковольтные толстостенные термотрубки.

Не забудьте перед соединением проводов, за ранее одеть термоусадку на сам СИП-3. И только позже производить их гильзование.

После срыва, термоусаживаемый чехол надвигают на затянутый зажим и при помощи газовой горелки разогревают трубку, равномерно смещая зону разогрева от середины к краям.

Автоматические соединительные зажимы

Компания Ensto предлагает несколько другой вид соединительного зажима. Тут для вас вообщем не пригодится никаких ключей либо пресса.

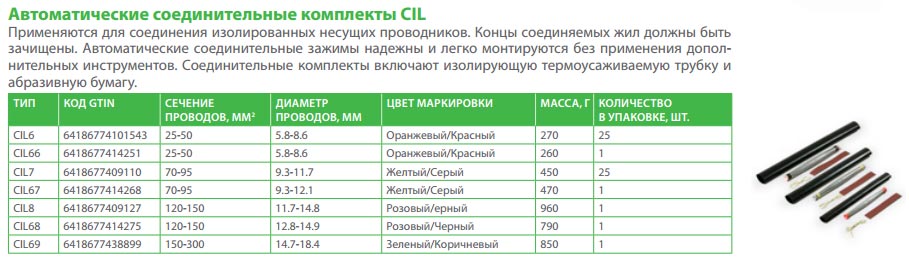

Для этого используются автоматические соединители марки — CIL.

Они владеют высочайшей механической прочностью — более 90% от прочности цельного провода. Для монтажа такового зажима не нужна специнструмента.

Снимаете изоляцию с СИП-3 на одну вторую длины соединителя, зачищаете обнаженные жилы.

После этого жила с маленьким усилием просто вставляется вовнутрь зажима. Благодаря конусновидным подпружиненным контактам происходит моментальная фиксация провода.

Для восстановления защитного покрова СИП нужно также пользоваться термоусаживаемой трубкой. При этом есть комплекты где применяется холодная термоусадка.

Тут для вас будет не нужна даже газовая горелка.

Свойства автоматических соединительных гильз CIL:

Невзирая на огромное обилие гильз, позволяющих просто соединить защищенные провода в просвете, все же более надежный контакт обеспечивается при подключении проводов на анкерной опоре конкретно в шлейфах. Потому заблаговременно хорошо рассчитывайте расход СИП-3 согласно трассы ВЛЗ 6-10кв, дабы свести к минимуму соединения в просветах.

Подключение СИП к кабелю на фасаде

При направлении проводки от опоры к фасадной части здания, крепление кабеля может быть реализовано при помощи надежных и износоустойчивых анкеров. Объединить провода энергоснабжения и создать надежную сеть можно за счет использования прокалывающего зажима. Описанная нами технология поможет быстро, безопасно, доступно и надежно решить проблему с энергоснабжением частного дома или расположенных рядом с ним построек. К преимуществам соединительной комплектующей этого типа также можно отнести простоту выполнения установочных работ, доступную стоимость и устойчивость к пагубному воздействию окружающей среды.

Как правильно установить

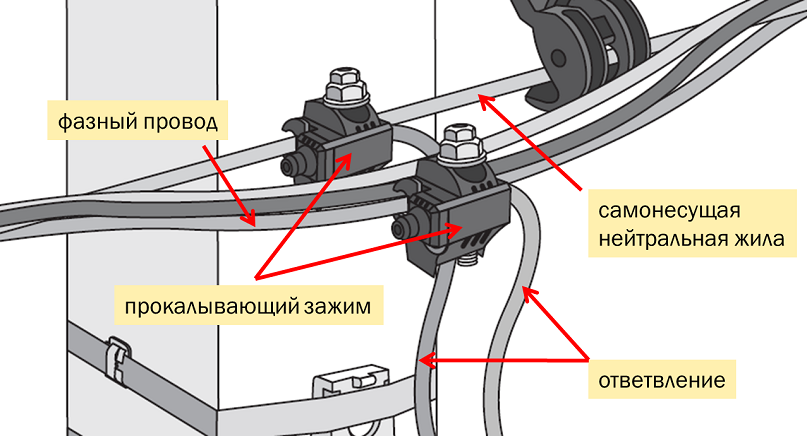

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

• Ответвительный зажим надевается на действующую линию.
• Во второй желоб вставляется конец провода для участка ответвления.
• Вручную закручивается головка болта до упора.
• Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Инструкция по подключению линии к магистрали с помощью зажима СИП

Прежде чем начать работу, необходимо запастись инструментом, средствами безопасности, иметь надежный доступ к линии, куда собираемся подключаться, и подготовить ее и подключаемую линию.

Нужны зажимы ответвительные, соответствующие параметрам линий. Гаечный ключ (обычно на 13). Резиновые перчатки. Для подготовки магистральной линии к подключению нужно найти места подключения для каждой из фаз.

Провод магистральной линии разбирается по фазовым проводам

Так как СИП-провода обычно навиты на несущий нулевой провод, их следует очень осторожно, не пользуясь металлическими инструментами, чтобы не повредить изоляцию, разобрать по отдельным фазам. Достаточно высвободить немного места, чтобы можно было подвести зажим отверстием для магистрального провода

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Внимание! При высвобождении фазных проводов магистрального провода из скрутки необходимо помнить, что провода магистрали находятся под высоким электрическим напряжением, опасным для жизни. Повреждение их изоляции недопустимо! Ни в коем случае нельзя раздвигать фазные провода отверткой, с помощью пассатижей или чем-то острым и металлическим

Необходимо пользоваться диэлектрическим клином. Для большей безопасности работу проводить в резиновых перчатках и резиновых калошах.

Внимание! Перед подключением ответвительной линии к магистральной, находящейся под напряжением, нужно заранее подготовить отводящую линию. Она должна быть:

1. смонтирована, конец линии ответвления должен быть зафиксирован вблизи места подключения так, чтобы свободные концы проводов линии были достаточны для подведения их к зажимам;
2. другим концом подведена к месту разводки;
3. снабжена отключающим устройством (рубильником);
4. при этом отключающее устройство должно находиться в положении «Выключено». На нем должна висеть предупреждающая табличка «НЕ включать, работают люди!»

1. Разбираемся в проводах обеих линий. Если они многоцветные, то подключаем их соответственно цветам. Самое главное, чтобы нулевая фаза (голубой провод) магистральной линии соединилась с нулевой фазой отходящей. Если есть провод заземления (зелено-желтый), то его тоже следует подключить к «земляному» проводу ответвления. Цвета фаз могут немного отличаться друг от друга, здесь последовательность не так важна, хотя техническая аккуратность требует, чтобы они соответствовали друг другу, хотя бы приблизительно.

1. Установка прокалывающего зажима для проводов на магистральный провод одной из фаз. Так как магистральный провод без разрыва, то на него устанавливается зажим через отверстия-прорези. Предварительно стягивающий болт должен быть достаточно ослаблен, а зажим соответствовать проводу по диапазону сечений.
2. Провод фазы отводящего кабеля, соответствующей данной фазе магистрального, просовывается концом во второе отверстие зажима. Зажим должен быть ослаблен настолько, чтобы при пропускании провода в отверстие не повреждалась его изоляция острыми зубчиками контактной пластины (и одновременно не погнулись зубчики, так как в таком случае хорошего контакта не будет).
3. Производится аккуратное закручивание головки болта прокалывающего зажима для СИП. При этом оба провода и зажим придерживаются в нормальном положении, чтобы не было перекосов. Работаем в перчатках!, так как после некоторых усилий по закручиванию изоляция будет пробита и фаза поступит в отводящую линию.
4. Продолжаем затягивать до тех пор, пока головка болта не отвалится – это и будет искомое усилие, чтобы произошел сжим, прокол СИП и установка надежного контакта.

Основные производители устройств

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Ответвительный прокалывающий зажим для провода СИП описание

При прокладке линий электропередач часто возникает необходимость использовать ответвительные прокалывающие зажимы для сип
. С их помощью можно легко и надежно выполнить соединение между проводами без снятия изоляции. Современные ответвительные зажимы для проводов
позволяют обеспечить высокое качество работы и надежность их использования. Для их производства используются только самые качественные материалы, что позволяет соответствовать всем современным международным требованиям и стандартам.

Современные технологии производства позволяют обеспечить высокую стойкость всем погодным и атмосферным явлениям
, которой обладает изолированный прокалывающий ответвительный зажим. Благодаря этому гарантируется долгий период надежной эксплуатации ответвительных зажимов для проводов, который составляет 40 лет.

Во время монтажа ответвительных зажимов происходит полное прокалывание изоляции проводов. Однако, его механическая прочность при этом существенно не понижается. Также очень важным моментом является герметизация места крепления. Сейчас стало возможным добиться абсолютной герметизации, что полностью исключает попадание влаги на оголенную часть провода.

Сама конструкция ответвительных зажимов позволяет проводить монтаж линий электропередач, соблюдая максимальные стандарты безопасности, что практически полностью исключает возможность наступления несчастного случая. Монтаж выполняется просто и удобно, а также не занимает много времени. При этом стоит отдельно учитывать тот факт, что возможен только однократный монтаж зажима и его последующий демонтаж, вторичное же использование не представляется возможным. Строение ответвительных зажимов позволяет максимально упростить контроль над усилием, требуемым для затяжки болтов. Это позволило значительно упростить монтаж и привело к упрощению работы. Также возможно выполнение монтажных работ даже под напряжением, что увеличивает скорость прокладки линий электропередач. Отдельно стоит отметить, что монтаж ответвительных зажимов происходит на высоте. Поэтому насколько удобен ответвительный зажим в монтаже и прост в креплении, настолько спокойнее и уверенне чувствует себя монтажник.

Наиболее популярные ответвительные прокалывающие и плашечные зажимы для проводов производства НИЛЕД
и ВК:
, .

Теги: зажим ответвительный

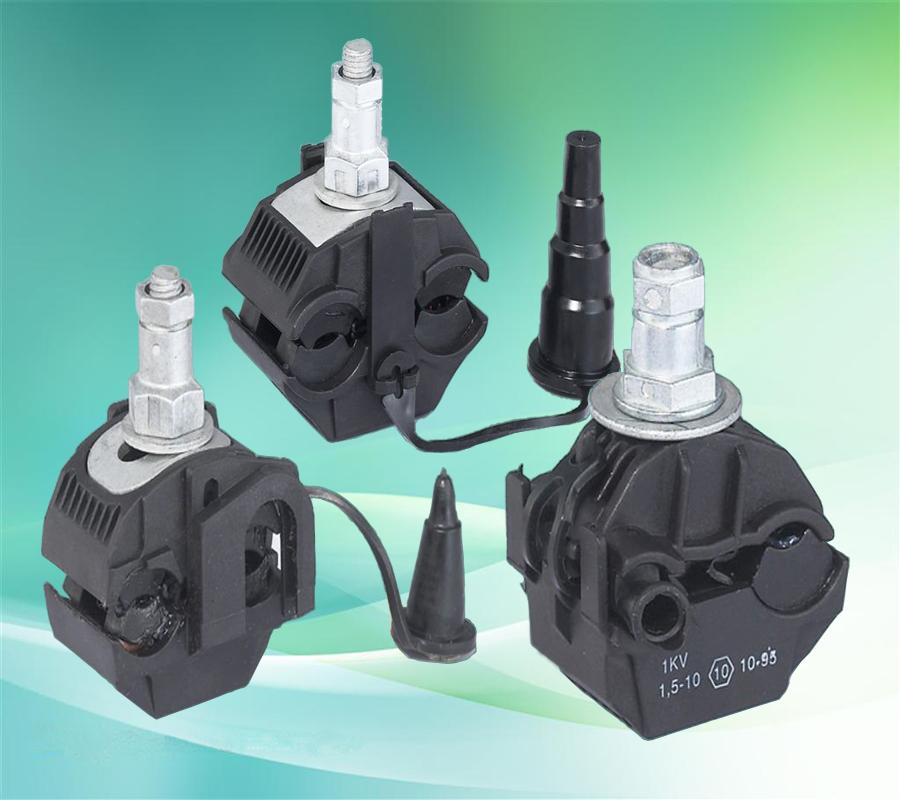

Конструкция проколов для кабеля

• Корпус. Специфика эксплуатации прокола требует его повышенной прочности и устойчивости к атмосферным факторам. Поэтому для его изготовления используются армированные полимеры или дюраль.
• Пластины соединительные. Особенность их исполнения – в зубьях, которые и прокалывают изоляцию кабеля, обеспечивая электрический контакт.
• Болты затяжные. В зависимости от модификации прокола 1 – 2 штуки. Головки срывного типа, то есть данный крепеж предназначен для одноразового использования.
• Колпачки. Они после установки по месту полностью закрывают концы СИП, которые могут торчать из отводных зажимов. Этим обеспечивается герметичность соединений.

Что дает использование проколов

Упрощается технология монтажных работ, так как разделкой кабеля СИП заниматься не нужно.
Надежный, герметичный электрический контакт.
Возможность присоединения ответвления к линии без снятия с нее напряжения

Немаловажно, если учесть, сколько времени нужно потратить, к примеру, дачнику, чтобы найти местного электрика, да еще и уговорить его обесточить сеть.

Монтаж прокалывающего зажима

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ

Порядок действий при монтаже следующий:

• Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
• Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
• Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
• Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

• Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
• Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
• Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Ошибки при подключении линий ответвления к магистрали

1. При монтаже зажимов не дожимать головку полностью. Может быть плохой контакт.
2. Второй раз использовать ответвительные зажимы. Даже если он на вид как рабочий новый, при первой установке могли быть повреждены (погнуты, сломаны) режущие зубья, и контакта в этом случае может не получиться.
3. Соединять жилы, не ответвляемые от магистральной, а равнозначные между собой.
4. Пытаться использовать зажим для подключения не одной, а двух линий. Так как режущие контакты центрованы по одной жиле, то они должны точно прорезать центральную часть и попасть в проводник. Иначе они попадут мимо или согнутся.
