Варианты исполнения
Проникающие соединительные фитинги изготавливаются в двух исполнениях в зависимости от функционального назначения. Кратко расскажем о каждом из них.
Устройство для соединения неизолированных и изолированных кабелей. Конструкция (см рис. 4) и принцип действия описаны выше. Основное назначение – подключение СИП к токопроводам или грозозащитному проводу к магистральной линии.
Зажимы для соединения СИП между собой. Особенностью конструкции таких узлов является то, что контакты на обеих ручках имеют зубцы, протыкающие изоляцию. Соответственно, для затяжки используются два болта. Принцип работы зажима такой же, как и в предыдущем варианте. Внешний вид устройства показан ниже.
Прокалывающий хомут для соединения СИП-СИП
Подключение автомата к СИП с помощью гильз
Как уже говорилось ранее стандартных алюминиевых наконечников со штырьковым контактом не выпускается. У разных фирм производителей есть только рассчитанные на медные провода. Зато есть большой выбор алюминиевых гильз. И при определенной сноровке и некоторых переделках можно легко получить нужную нам форму контактной поверхности.
Берется обыкновенная стандартная соединительная гильза на 16мм2.
Гильза распиливается пополам. Трех сантиметров вполне достаточно чтобы сделать хороший контакт. Затем она зажимается в тисках и сплющивается один из ее концов. Делается конструкция наподобие плоского наконечника.
Далее этот сплюснутый конец в виде лопатки нужно сточить. Можно это сделать на наждаке, можно шлифовальным диском болгарки, либо просто напильником. Создается поверхность максимально приближенная к штыревому контакту под автоматический выключатель.
Желательно сделать его таким, чтобы он влазил в автоматы разных типов.
После всех подготовительных работ наконечник вставляется в СИП и обжимается гидравлическим прессом. Для обеспечения герметичности СИП в месте контакта, вся эта конструкция защищается термоизолирующей трубкой диаметром 10мм.
Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.
Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь.
Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.
Тогда зажиматься в автомате будет медный штыревой контакт и никакая текучесть материала с последующим ослабление контактной поверхности, вам не будут страшны. При этом в медной части гильзы лучше предварительно вставить моножилу соответствующего сечения и все это зажать прессом.
Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.
Когда вы не хотите перетачивать гильзы, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.
Ответвительный зажим
В процессе монтажа и установки самонесущих изолированных проводов не обойтись без дополнительных элементов, которые упрощают и облегчают прокладку линии электропередач. К таким устройствам относят ответвительные зажимы, предназначение которых – это подключение СИП как к голым, так и изолированным проводникам. Помимо этого, оборудование позволяет выполнить повторное заземление.
За счет арматуры подключают частные и загородные дома, квартиры, коттеджи, производственные и торговые здания и сооружения. Купить прокалывающий ответвительный зажим для СИП не вызывает трудностей. На рынке представлен модельный ряд отечественных и зарубежных производителей. Аксессуары для кабелей различаются качеством, материалом корпуса, стоимостью, сроком службы.
Поскольку сжим имеет значение и от его качества зависит надежность и безопасность работы электрических проводов, советуем покупать качественные аксессуары у проверенных производителей и поставщиков, зарекомендовавших себя в Украине.
Прочные и безопасные
- прочностью;
- безопасностью;
- долговечностью;
- износостойкостью;
- практичностью;
- функциональностью.
Прокалывающие аксессуары предназначены для длительного эксплуатационного периода. Корпус сжима проявляет устойчивость к механическим повреждениям и значительным эксплуатационным нагрузкам, а также к атмосферным осадкам, ультрафиолетовому излучению, высоким и низким температурам, морозам. Ответвительные зажимы позволяют присоединить провода без снятия изоляции. На сегодняшний день – это самый простой способ, позволяющий быстро и безопасно соединить СИП магистрали.
Что обеспечивает максимальную герметичность корпуса и препятствует проникновению внутрь изделия влаги, пыли, снега и дождя. Принцип работы ответвительного зажима заключается в следующем механизме. В процессе затягивания болта зубья прокалывают изоляцию провода, что и обеспечивает надежный контакт. В зависимости от вида аксессуара прокол бывает односторонним или двухсторонним. Стоит отметить, что зубья прокалывающего сжима изготавливают из алюминия или медного сплава.
В независимости от материала после изготовления происходит процедура лужения. Контакты покрываются смазкой, препятствующей возникновению коррозии и ржавчины.
Надежные и долговечные
- сечение магистрали;
- сечение отвода;
- момент затяжки;
- силу передачи тока;
- температуру эксплуатации;
- температуру монтажа.
Помимо перечисленных различий, необходимо учитывать тип сжима. Каждый элемент имеет определенную маркировку. Производители выпускают зажим ответвительный ЗОИ и модели с раздельной затяжкой болтов ЗОРЗБ. Арматура с маркировкой ЗОИ позволяет создавать ответвления от фазных и нулевых СИП при напряжении не более тысячи вольт. Ответвительные зажимы ЗОРЗБ обеспечивают соединение нулевых самонесущих изолированных проводов с фазой жил при условии отсутствия влажности.
Монтаж кабеля
Подготовка к работе
Кабель СИП 2: технические хаpaктеристики
В соответствии с правилами монтажа сип по опорам, его прокладке должны предшествовать подготовительные мероприятия, включающие следующие операции:
- Расчистка трассы от посторонних предметов и насаждений (деревьев и кустарников);
- Подготовка требуемого количества несущих опор с зафиксированными на них анкерными кронштейнами;
- Установка столбов в заранее размеченных точках с целью последующего натяжения провода.
Обратите внимание! Для фиксации кронштейнов применяются специальные стальные антикоррозийные ленты, затягиваемые на столбах посредством хомутов особой конструкции. Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов
Для соединения кабелей СИП между собой используются элементы входящей в комплект арматуры, предназначенной исключительно для данного типа проводов.
Прокладка линии
К особенностям прокладки самонесущих систем своими руками относят необходимость применения особой блочной конструкции, посредством которой кабель сначала подвешивается на опорах для последующей натяжки сип. При проведении этих и подобных им операций обязательно потребуются специальные приспособления и вспомогательные инструменты.
Дополнительная информация. Перед прокладкой провода СИП желательно ознакомиться с соответствующими требованиями ПУЭ, а также с ГОСТом Р 52373-2005, регламентирующим порядок работы с этими изделиями.
Помимо этого для начинающего пользователя очень полезной может оказаться прилагаемая к комплекту инструкция, в которой подробно описывается порядок производимых при монтаже операций.
Обустройство ответвления требуемой длины, идущее от распределительного столба в направлении к дому, потребует от его хозяина дополнительных издержек, связанных с необходимостью оформления следующих документов:
- План участка, на котором проводятся работы;
- Подготовка документов по разграничению зон ответственности;
- Заключение договора с местным отделением «Энергосбыта» на подключение электроснабжения.
В случае, когда ближайшая распределительная опора находится далее 25-ти метров от подключаемого вводного устройства, без установки дополнительных столбов, осуществляемой за свой счёт, никак не обойтись. Иногда намного выгоднее бывает обустроить щиток непосредственно на опоре, а кабель проложить в специально вырытой в земле траншее.
Исходя из потребностей частного домовладельца, от столба может прокладываться как однофазная, так и трёхфазная линия питания. С учётом предполагаемой рабочей нагрузки следует подбирать такое сечение провода, натягивая который можно будет не беспокоиться за его целостность.
Для прокладки на таких участках принято выбирать СИП-2А или более гибкие кабельные изделия марок СИП-4 и СИП-5, у которых отсутствует несущая жила со стальным сердечником. Прикладываемый к ним арматурный комплект удобен тем, что с его помощью можно не только фиксировать провод на стенах строения, но и прокладывать небольшие отрезки линии непосредственно по фасаду (смотрите рисунок).
Ввод в дом проводом СИП
Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод.
Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.
Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:
- Провод СИП 2х16 длинной — 12 метров;
- Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
- Зажимы прокалывающие ответвительные — 2 штуки;
- Оцинкованный уголок с отверстиями — 1 штука;
- Герметичная коробка с DIN рейкой — 1 штука;
- ПВХ гофра с креплениями — 20 метров;
- Двужильный медный кабель АВВГ 2х10 — 15 метров.
- Автоматический выключатель EKF ВА47-73 — 2 штуки.
С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.
Монтаж СИП на фронтоне дома
Анкерный зажим СИП
Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!
Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.
Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.
Автомат на ввод в дом
Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии
Монтаж СИП на столбе
Зажим прокалывающий ответвительный для СИП

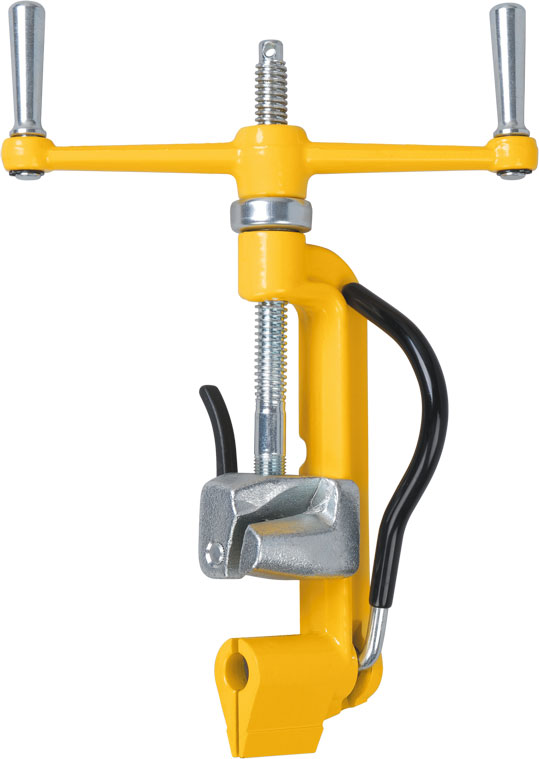

Натяжители бандажной ленты
Существует два типа таких натяжителей:
с резьбовым механизмом (”мясорубка”, ”вертолет”)
с храповым механизмом
Какой из них лучше использовать решать полностью вам. Дело здесь в привычке и навыке работы с той или иной машинкой. Но все таки большую популярность у нас приобрел механизм с резьбовым принципом натяжения.
В первую очередь из-за его простоты и меньшей стоимости. Как ими работать и избежать популярных ошибок, когда нужно ставить бугеля, а когда скрепы, рассказывается в статьях ”Монтаж бандажной ленты СИП” и ”Инструмент для бандажной ленты с храповым механизмом”.
Технические характеристики и марки машинок для бандажной ленты от Ensto, Sicam, Niled, КВТ:
КВТ
Sicam
Niled
Ensto
Выбор сечения и марки СИП
Сечение кабеля рассчитывается по аналогичной методике, как и для других кабелей, таблицы используются с заранее рассчитанными показателями для СИП кабелей различных марок и сечений. Общая потребляемая мощность складывается из всех электроприборов, используемых в доме.
| Бытовые электроприборы | Приблизительная мощность, Вт |
| Холодильник | 50 |
| ПК | 55 |
| Телевизор | 150 |
| Освещение | 200 |
| Микроволновая печь | 900 |
| Кофеварка | 1200 |
| чайник | 1300 |
| Стиральная машина | 1200 |
| Пылесос | 1300 |
| Утюг | 2300 |
| Кондиционер | 2700 |
| ∑ | 11365 |
После этого можно высчитать максимальную токовую нагрузку:
I = ∑PU√³, где
- ∑P – общая мощность (Вт);
- I – максимальный ток (А);
- U – напряжение (В).
I = 11365/ 220*1,7 = 89 А.
Приблизительные расчеты показывают, что в этом варианте максимально возможный ток в однофазной цепи 89А. Используя таблицы соответствия сечений СИП кабелей к потребляемой мощности и токовым нагрузкам, можно выбирать кабель.
Соответствие сечения к потребляемой мощности и токовой нагрузке на кабелях СИП 1(А) и СИП 2(А)
| Сечение в мм и количество жил | Сопротивление фаз в Ом на 1 км | Максимально допустимый ток фазы с термопластиковой изоляцией | Максимально допустимый ток фазы со сшитым полиэтиленом |
| 1х16+1х25 | 1.91 | 75 | 105 |
| 2х16 | 1.91 | 75 | 105 |
| 2х25 | 1.2 | 100 | 135 |
| 3х16 | 1.91 | 70 | 100 |
| 3х25 | 1.2 | 95 | 130 |
| 3х16+1х25 | 1.91 | 70 | 100 |
| 3х25+1х35 | 1.2 | 95 | 130 |
| 3х120 +1х95 | 0.25 | 250 | 340 |
| 3х95+1х95 | 0.32 | 220 | 300 |
| 3х95+1х70 | 0.32 | 220 | 300 |
| 3х50+1х95 | 0.44 | 180 | 240 |
| 3х70+1х70 | 0.44 | 180 | 240 |
| 3х50+1х70 | 0.64 | 140 | 195 |
| 3х50+1х50 | 0.64 | 140 | 195 |
| 3х35+1х50 | 0.87 | 115 | 160 |
| 3х25+1х35 | 1.2 | 95 | 130 |
| 3х16+1х25 | 1.91 | 70 | 100 |
Практика показывает, что в большинстве случаев для бытовых нужд в индивидуальном доме ставят кабель марки СИП-2А 3х16+1х25, с изоляцией всех жил сшитым полиэтиленом.
Структура кабеля СИП 2А
Этот кабель универсален, изоляция выдерживает температуру нагрева до 90°С, его можно использовать для сети с одной и тремя фазами.
Материалы изготовления крепежей для СИП
Обычно, любой изготовитель (как отечественный, так и зарубежный) старается использовать в своем производстве высококачественные материалы, ведь от этого зависит техническая исправность всей электросети, в которой они будут использоваться. Стандартно такими материалами являются:
- Стойкий полимер;
- Нержавеющая сталь;
- Алюминиевые сплавы.
Кроме того, для линейной арматуры, которая используется для крепления к столбам и опорам, дополнительно выдается специальное заключение от энергоиспытательной лаборатории. В заключении подтверждается, что, например, скрепы или бандаж полностью соответствуют критериям надежности, долговечности и механической прочности.
Достоинства СИП
Кабели СИП являются надёжными и намного более крепкими, чем такого же диаметра не изолированные воздушные линии, поскольку токонесущие жилы СИП скручены в жгут, являющийся более прочным и устойчивым к изгибающим моментам, меньше раскачивающимся, чем отдельно висящие провода.
СИП 2Х16 . Цены и характеристики провода СИП вы можете посмотреть в этом месте
Тут напрашивается аналогия с метлой, которую трудно сломать, но каждый ее отдельный прутик уязвим при меньшем усилии. Также стоит учесть, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.
Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого влияния на такие ВЛ, в отличие от обычных. Отдельно стоит заметить, что даже эстетически СИП выглядит лучше, чем болтающиеся провода.
Смонтированный провод СИП на железобетонных опорах
Электрически соединить
Электрическое подключение СИП имеет специфический вид, вместо привычной скрутки используется специальный герметичный прокалывающий зажим, в котором головка зажимного болта срывается при достижении необходимого усилия контакта.
Зажим прокалывающий характеристики и цены смотри здесь
Этот механизм исключает потребность в зачистке кабеля. Существует арматура для одновременного (к такому же СИП) или раздельного(к оголенным проводам) подключения.
Лучше использовать раздельные системы, они допускают многократный монтаж ответвлённого провода. В комплекте с такими зажимами, или раздельно поставляются специальные изолирующие колпаки на окончание проводов. Подключение к счётчику или автомату производится с помощью зачистки от изоляции.
Правила расположения проводов на опорах и высота их крепления
Допустимая длина от опоры ЛЭП до фасадного крепления — 25 м., для большего расстояния требуется дополнительная опора.
Также существуют кабели со всеми изолированными проводниками и несущей нейтралью — СИП 2А, ими рекомендуется осуществлять ввод от ЛЭП для предотвращения коррозии лишь в регионах, где воздух насыщен солёными микроскопическими каплями солёной воды, — на изоляции зажим может проскальзывать.
Цельный жгут СИП трудно поддаётся к изгибанию, поэтому надо заранее всё размеры вычислить, и крепёжные отверстия в стене уже делать при установке, как кабель ляжет, а не перед этим, и установить кабель один раз, не переделывая.
P 71 -зажим ответвительный (продается разных сечении. Сечение, магистральная — 35 — 95 мм2 Сечение, ответвление — *4 — 54 мм2)
По заявлением опытных электриков, отдельная жила может сломаться после 4-5 циклов сгибание — разгибание. Подобные манипуляции надо стараться проводить как можно меньше.
CA 16 кронштейн крепления к стене или опоре
DN 123 — анкерный зажим (для СИП 2х6-25, 4х16-25)
Прокладка СИП
СИП представляет собой однофазный или трехфазный провод, фазы которого изолированы прочным устойчивым к ультрафиолету полиэтиленом, а нулевой провод является несущим. Это алюминиевая проволока, которая оплетает стальной сердечник. Нейтральный несущий провод может быть как изолированным, так и неизолированным, поверх него намотаны три фазы изоляции.
Такая линия также функционирует при распределении электроэнергии от трансформаторных подстанций в пределах строительной линии, что в целом оправдывает повышенное внимание к безопасности. Эти провода очень хорошо изолированы и герметичны, так как наружные провода подвергаются всем природным воздействиям
Эти провода очень хорошо изолированы и герметичны, так как наружные провода подвергаются всем природным воздействиям.
При укладке СИП их натягивают с опоры на опору, два провода соединяют между собой при помощи гермоввода, который прижимается. Таким образом, контакт сращенного провода и изоляция кабеля СИП на протяжении всей линии от начала до конца остаются герметичными.
Специально разработанные самопроникающие ответвительные зажимы используются для подключения шнура питания к сети. Технология в данном случае не требует снятия изоляции с провода, хомут соединяет два провода путем прокола, а сам хомут снаружи создает надежную изоляцию ответвления.
Технология:
- Установите зажим на изолированный магистральный провод через предусмотренное для этого отверстие и надежно закрепите его.
- Протяните внешний соединительный кабель через другое отверстие.
- С помощью гаечного ключа (обычно на 13 или 17) закрутите головку хомута. Дозировка усилия для кабеля такова, что при скручивании после прокола изоляции обоих проводов внутри зажима и установления надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
- После отламывания головки соединение надежное, а изоляция прочная и герметичная.
- Конец ответвительного проводника герметизируется специальным колпачком.
Ошибки монтажа СИП, которые нельзя допускать
Преимущества СИП
Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.
Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.
СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.
СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.
СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.
Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.
Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.
Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.
К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.
Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).
Натяжители бандажной ленты
с резьбовым механизмом (”мясорубка”, ”вертолет”)
с храповым механизмом
Какой из них лучше использовать решать полностью вам. Дело здесь в привычке и навыке работы с той или иной машинкой. Но все таки большую популярность у нас приобрел механизм с резьбовым принципом натяжения.
В первую очередь из-за его простоты и меньшей стоимости. Как ими работать и избежать популярных ошибок, когда нужно ставить бугеля, а когда скрепы, рассказывается в статьях ”Монтаж бандажной ленты СИП” и ”Инструмент для бандажной ленты с храповым механизмом”.
Технические характеристики и марки машинок для бандажной ленты от Ensto, Sicam, Niled, КВТ:
КВТ
Sicam
Niled
Ensto
Подключение к выключателю нагрузки

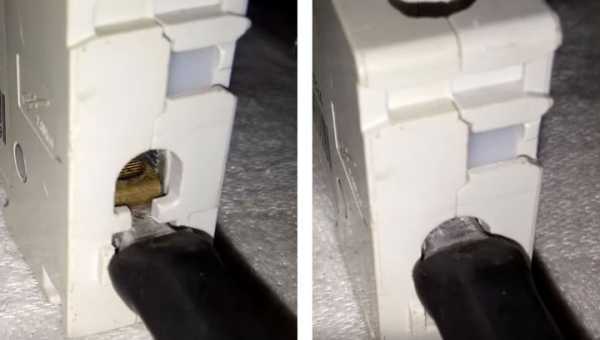

Этот способ применим еще на первоначальном этапе монтажных работ при закупке материалов. Вместо вводного автомата стоит приобрести выключатель нагрузки. Чем они лучше автоматических выключателей можно ознакомиться в статье Модульный выключатель нагрузки — отличия от автомата.
Дело в том, что большинство модульных выключателей нагрузки имеют специальные контакты, у которых прижимная планка не плоская, а полукруглая. Именно такая форма контактной поверхности отлично обхватывает СИП, не раздавливая его, и обеспечивая достаточную полезную площадь соприкосновения
Есть и автоматы с подобной формой зажимных клемм (как правило дорогих и известных брендов), поэтому обращайте на это внимание еще в магазине
Еще больше повысить надежность алюминиевого контакта в клемме автомата позволит применение смазки суперконт. Смазав ею жилу СИП один раз и затянув контакт, переходное сопротивление по заявлениям производителей останется неизменным в течение нескольких лет. А это означает отсутствие нагрева и необходимости периодической подтяжки контакта. Достигается это за счет того, что в состав смазки входит до 70 процентов меди.
Пресс и матрицы
Соединение магистральных проводов СИП между собой по правилам разрешается выполнять только при помощи специальных гильз. Данными гильзами можно наращивать СИП даже в середине пролета.
Естественно для опрессовки и надежного контакта необходимо иметь гидравлический пресс (до 5тн) и набор специальных матриц. Соединительные гильзы имеют не стандартный диаметр, поэтому заводские матрицы от пресса ПГР-70-120-150 здесь не подойдут.
То есть матрицы под нормативное сечение проводов 16,25,35,50мм2 и т.д. здесь не смогут обжать гильзу с необходимым усилием. Вы либо ее не дожмете, либо внешняя изоляция гильзы лопнет, при выборе матрицы сечения меньше расчетного.
Для обжатия таких соединителей применяют три размера матриц:
140
173
210
Данные цифры означают расстояние между гранями внутреннего шестиугольника матриц в миллиметрах – 14мм, 17.3мм, 21мм. Номер матрицы, которой нужно прессовать, указывается на стенке соединительной гильзы.
О том какие правила необходимо соблюдать, перечень всей арматуры и материалов при соединении проводов СИП друг с другом и медным кабелем, можно прочесть здесь:
Пресс+матрицы от Ensto, Sicam, Niled, КВТ:
КВТ
Sicam
Niled
Ensto
Нерешённый спор
Примерное расположение СИПа
Сперва ввод должен быть осуществлен на бумаге. Казалось бы — ну что тут сложного, протянул, подключил? На практике нужно учесть все изгибы, точки крепления, место монтажа счётчика электроэнергии с предохранительными автоматами.
Для такого расчёта, нужно ознакомиться с правилами, инструкциями и требованиями относительно СИП, и его монтажа. Дело в том, что согласно ПУЭ, данного вида кабель запрещено к прокладке внутри помещений, особенно если дом деревянный.
На различных форумах и площадках по этому поводу идут споры, маститые электрики с огромным опытом работы, очень квалифицированно, убедительно аргументируют свои доводы как за такой монтаж внутри дома, так и категорически против.
Можно самому ознакомиться с этими «баталиями» электротехнических гуру, и решить для себя, исходя из собственной критериев безопасности, какой вариант выбрать, а можно ознакомиться с их сутью, которая выложена ниже.
Получить разрешение
Прежде всего нужно согласовать во всех инстанциях весь регламент проведения работ, — некоторые официальные лица могут сильно нервничать, боясь брать ответственность за чужую работу, и могут не позволить эксплуатацию оборудования, если оно установлено не по их правилам и канонам, а монтаж выполнен не их специалистами.
В случае категорического отказа ведомства в просьбе осуществить подключение своими руками, данная статья будет полезна пользователю для проверки процесса и контроля качества исполнения работ.
Если «начальство даёт добро», то можно приступать к осуществлению задуманного. Но только в этом случае, и никак не иначе, без самодеятельности, иначе работа пропадёт впустую и можно получить внушительный штраф за самовольство.
Монтажный ролик
Некоторые электрики приноровились монтировать СИП без использования раскаточных роликов, применяя только стандартные поддерживающие зажимы. Однако это в основном касается СИП малых сечений до 35мм2. Да и способ такой возможен на небольших расстояниях и является не правильным.
Поэтому при строительстве ВЛИ без применения роликов не обойтись. Их рабочая поверхность покрыта пластиком, что защищает изоляцию от повреждений. Применять здесь железные ролики, которые используют для натягивания голых проводов нельзя.
И уж тем более категорически запрещено раскатывать СИП по земле. Даже если вы при этом не повредите изоляцию, она у вас в любом случае покроется грязью. В последующем, при установке прокалывающего зажима на грязный СИП, сопротивление между зубчиками и проводом будет гораздо больше нормированного.
Наглядные последствия выгорания контакта в прокалывающем зажиме:
На анкерных, угловых анкерных и других сложных опорах при углах поворота 90 градусов нужно применять ролики с монтажным ремнем или цепью.
Канавка ролика должна располагаться на уровне анкерного кронштейна. Для угловых опор при прохождении СИП с наружного угла возможно применение роликов другой конструкции.
Для промежуточных опор эти девайсы имеют упрощенную конструкцию. Вместо ремня чаще всего идет крюк, который закрепляют за сам поддерживающий кронштейн.
У кронштейнов Нилед для этого даже предусмотрен специальный выступ-упор.
У роликов Ensto способ крепежа еще проще. Промежуточные ролики можно применять не только на прямых участках, но и при малых углах поворота до 30 градусов.
Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:
Ensto
Sicam
Niled
КВТ
Разновидности крепежа для СИП
Для прокладки самонесущего провода используют следующие крепежные элементы:
- промежуточные поддерживающие зажимы;
- кронштейны для крепления анкерных зажимов;
- кронштейны для крепления промежуточных зажимов;
- анкерные кронштейны для проводов энергопотребителя;
- анкерные зажимы для изолированной несущей нейтральной жилы;
- анкерные зажимы для проводов энергопотребителя;
- монтажные крюки;
- крепежную ленту (лента должна быть из нержавейки);
- скрепы из нержавейки;
- бугели из нержавейки;
- стяжки крепежные;
- фасадные крепления для СИП;
- вязки спиральные.
Хомуты
Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.
Анкерные зажимы
С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.
Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.
Фасадные и столбовые кронштейны
Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.
Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.
Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
