Изоляция проводки при помощи клемм
Для создания оболочки применяют клеммы – это зажимы небольшого размера, которые широко используют, в том числе для того, чтобы соединить проводку. Клеммы можно и нужно использовать для изоляции проводки в распределительной коробке.
Лучше не использовать клеммы вместе с алюминиевой проводкой с винтами, т.к. из-за сильного давления на провод данный металл начнет подтекать. В конечном итоге может произойти замыкание, из-за ослабевания соединения и увеличения сопротивления. Если же вы все таки делаете изоляцию при помощи клемнеевых колодок, не забудьте осматривать соединение электропроводки минимум раз в год.
Соединять проводку из таких материалов, как меди и алюминий с помощью скрутки, категорически запрещено. Из-за несовместимости этих металлов, как минимум возникнет короткое замыкание, как максимум пожар. Это вызовет угрозу для вашей жизни.
Итак, сегодня вы узнали все, что нужно об изоляции электропроводки. Мы разобрали материалы и способы для создания оболочки провода. Я надеюсь, что после прочтения данной статьи, вы решили, какая изоляция проводов лучше, именно для вас.

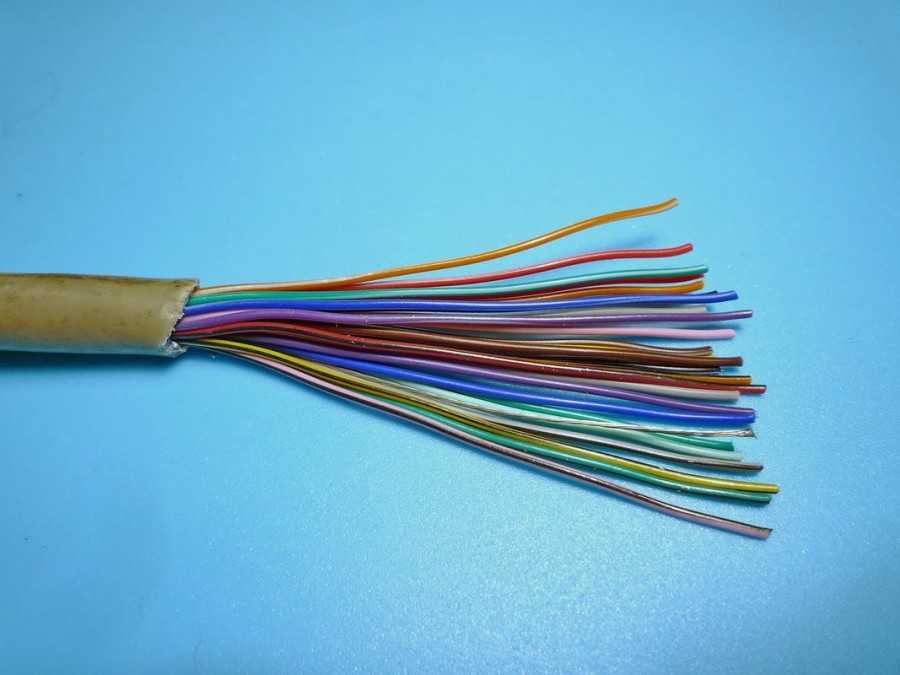

Процесс зачистки провода или кабеля
Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода
Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным. При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.
Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео
Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново.
Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.
- Берем старое лезвие бритвы.
- Ломаем его и берем одну половинку лезвия.
- Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
- Разрезаем изоляцию вдоль проводника.
- Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
- Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
- Цепляем ногтем надрез и стягиваем изоляцию с жилы.
Зачистка проводов – это кропотливая работа, требующая терпения. При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:
Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

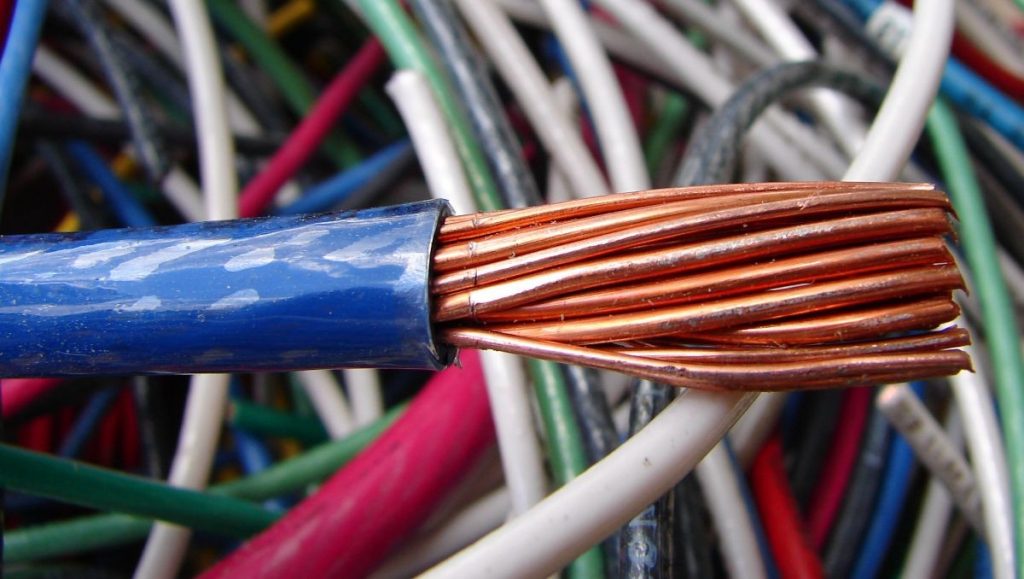

Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.
При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

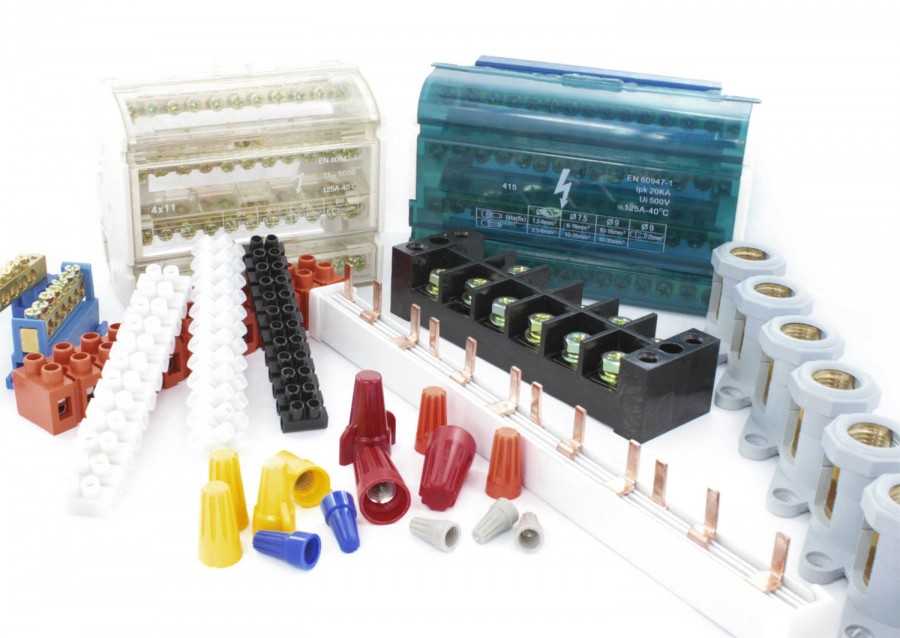

Виды клемм для соединения проводов
Как можно соединить провода в распределительной коробке?
Способы соединения провода СИП с разными кабелями
Какие бывают виды клеммных соединительных колодок?
Как спаять алюминий в домашних условиях, особенности пайки алюминия
Какие провода бывают — все разновидности кабелей и проводов
Полезные рекомендации
Чтобы контакт проводов получился максимально надежным, специалисты советуют:
- винтовое соединение периодически подтягивать, чтобы со временем контакт не ослабевал;
- если кроме скрутки применить другой метод не получается, рекомендуется дополнительно использовать колпачки СИЗ;
- чтобы получить более качественную спайку, вместо канифоли лучше использовать чистое минеральное масло (оружейное или для швейных машин);
- при выборе самозажимных клемм проверять их на соответствие площади сечения соединяемых кабелей и их количеству.
Используя любой из описанных способов, можно надежно и прочно соединить алюминиевые провода. Выбор технологии зависит от ситуации, условий эксплуатации проводки и наличия у мастера требуемых инструментов, деталей.
Ситуации, требующие задействования дополнительной изоляции
Изоляция проводов, как правило, необходима после выполнения соединения между отдельными линиями, чтобы обеспечить безопасность от поражения электрическим током. При этом случаются и следующие ситуации, когда понадобится изоляционный материал:
- При повреждении отдельного участка защитного слоя кабельной линии. Это позволит не производить замену всего проводника, а только заизолировать нарушенный слой защиты.
- При расположении в непосредственной близости от корпуса электрооборудования не защищенных токопроводящих жил.
- Для маркировки проводов одного цвета.
- Для жгутования отдельно лежащих тонких проводов.
Изоляция мест соединения электрических проводов
Мегаомметр
Мегаомметр — что это такое
Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.
По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.
Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.
Для чего нужен мегаомметр
Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.
Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.
Принцип работы мегаомметра
Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.
Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.
Какие бывают мегаомметры
| Название модели | Диапазон измерения сопротивления | Измерительное напряжение | Масса прибора | Габаритные размеры |
| ЦС0202-1, ЦС0202-2 | от 200 кОм до 100 ГОм | от 100 В до 2500 В | до 1 кг. | 220х156х61 мм. |
| ЭС0210, ЭС0210-Г | от 0 кОм до 100 ГОм | от 0 В до 600 В | до 1,9 кг. | 155х141х201 мм. |
| ЭС0202/1-Г, ЭС0202/2-Г | от 0 кОм до 10 ГОм | от 100 В до 2500 В | до 2,2 кг. | 210х150х230 мм. |
Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.
У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.
{SOURCE}
Требования к электромонтажным работам
Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:
Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже)
Использовать пустотелый кирпич категорически запрещается.
Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».
Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.
Применение клемм
В качестве изоляции применяют в диэлектрической оболочке. Клеммы продаются в виде колпачков или колодок, зажимающих провода. Если вы хотите заизолировать провода в распределительной коробке, то выбор клемм – один из вариантов соединения.
Но многое зависит от нагрузки. При высокой нагрузке лучше применять для соединения пайку, а уже сверху надевать изолирующую трубку.
Затягивание алюминиевого провода клеммами с винтами не рекомендуется, поскольку под постоянным давлением алюминий начинает течь. В результате соединение ослабевает, увеличивается сопротивление и происходит короткое замыкание. Если уж вы решили соединить алюминиевые провода клеммами с винтами, то минимум раз в год надо делать ревизию.
Соединение медного и алюминиевого проводов методом скрутки недопустимо. При прохождении тока между металлами возникает электрический потенциал, провода нагреваются, что может вызвать короткое замыкании или того хуже – пожар.
Все же в одном случае скрутку можно сделать – если медный провод покрыть оловянно-свинцовым припоем (залудить). Но чаще для соединения и алюминия и меди применяют клеммные колодки или (винт, гайка и шайба).
Соединение проводов в коробке без дополнительной изоляции
На сегодняшний день довольно распространённым способом соединения проводов в распределительной коробке стало использование клеммников Wago. Они могут быть как самозажимными, так и с лапками. С точки зрения монтажа ‒ они очень удобны, однако не стоит ждать от них особой выносливости. При слишком большой нагрузке они могут оплавиться.
ФОТО: rus-buy.ru Клеммники Wago очень удобны в использовании

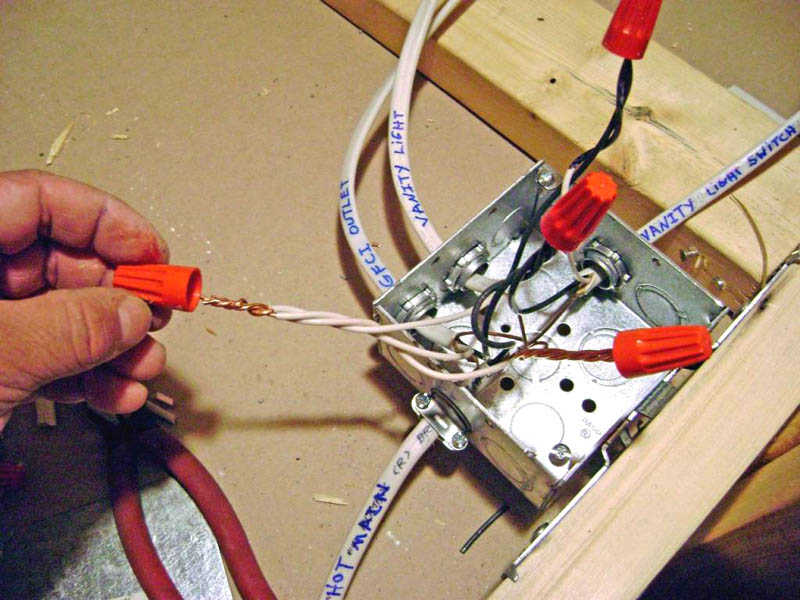

Ещё одним вариантом соединения жил являются специальные пластиковые колпачки, внутри которых расположена металлическая спираль. Такие изделия одновременно протягивают, уплотняют и изолируют соединения.
ФОТО: autogear.ru Винтовые колпачки позволяют сделать соединение более плотным
Минусом клеммников и колпачков можно назвать их габариты. Зачастую в распределительных коробках для них слишком мало места. Что касается соединения проводов при помощи опрессовки, то здесь можно изолировать любой лентой или термоусадочной трубкой.
Основные правила безопасности
Тем умельцам, которые подобную процедуру предпочитают выполнять исключительно самостоятельно, рекомендуется следовать таким требованиям:
1. Изолировать можно только те провода, которые отсоединены от источника питания (электророзетки, трансформатора и т.д.). Расположенный в распределительном щитке выключатель должен быть непременно отключен;
2. Надежную изоляцию места соединения обеспечат только те материалы, которые отвечают нормам ПУЭ и проверены испытаниями согласно ГОСТ. В результате исследований свойств таких материалов проверяется их электрическая прочность, устойчивость к повышенным температурам и степень воспламеняемости;
3. Использование в качестве изоляционного материала скотча является недопустимым. Его изоляционная способность является достаточно слабой.
Краткий обзор самых распространенных изоляционных материалов и правил изоляции проводов рассмотрим ниже.
Схема соединения
Схема соединений в распаечной коробке предельно проста:
- к фазной, нулевой и заземляющей жилам питающего кабеля подсоединяют соответствующие сердечники проводов, проложенных к розеткам;
- для светильников к фазе питающего кабеля подсоединяют одножильные провода, ведущие к выключателям;
- к нулевой жиле питающего кабеля подключают «нули», проложенные к светильникам;
- при необходимости для более рационального подсоединения к питающему кабелю подключают и провод, ведущий к следующей распределительной коробке, расположенной в другой части помещения.
Фаза на светильники заводится с выходного контакта выключателя.

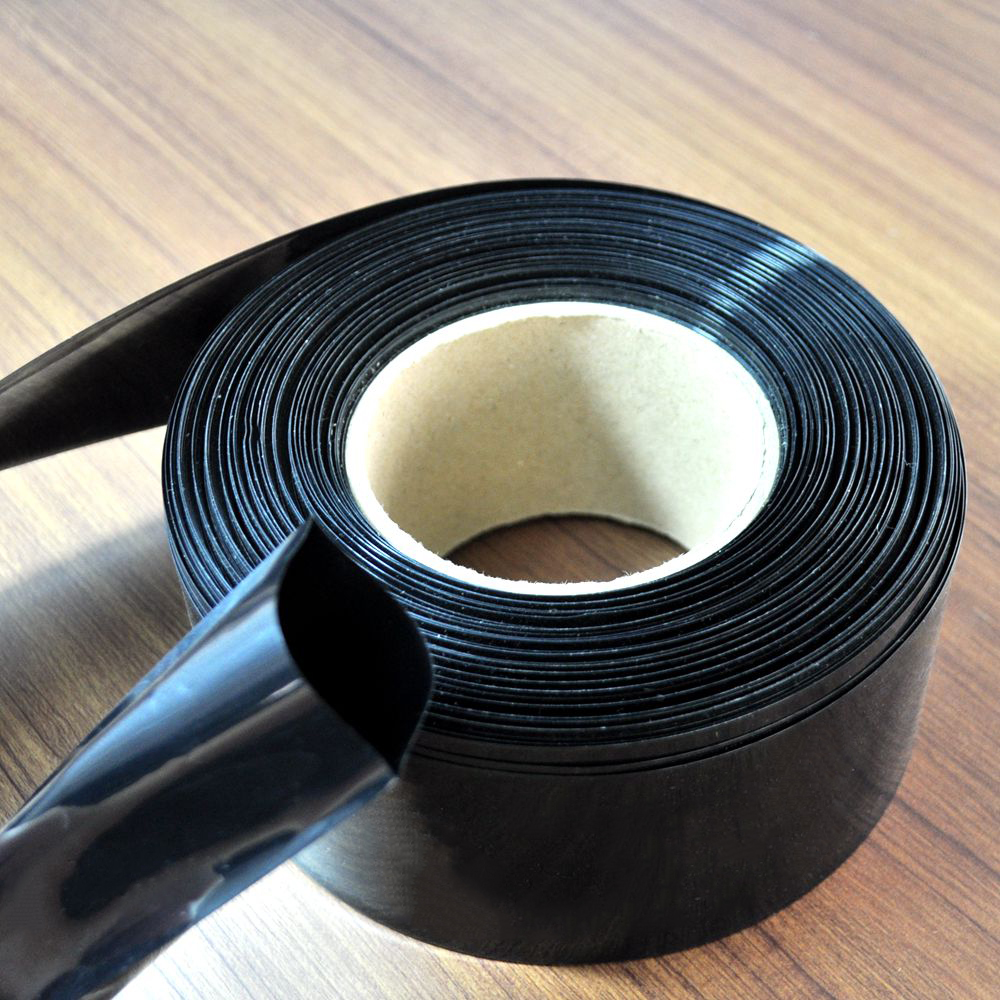

Термические усадочные трубки
Термоусадка является современным и более надежным способом изоляции проводников. Термоусадочные трубки выпускаются различного диаметра и длины (до одного метра). Они не разборные и не универсальные, поэтому должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Это обеспечивает надежную фиксацию с защищаемой поверхностью.
Для изготовления термотрубки используются специальные полимеры: полиэтилен, силикон и так далее. Для повышения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. При этом они могут легко эксплуатироваться в различных климатических условиях, выдерживая воздействие агрессивных сред.
Термоусадочные трубки для изоляции проводов
Рабочий диапазон температур стандартных термоусадок находится в пределах от — 50 до + 125⁰С, но выпускаются изделия способные выдерживать до 260⁰С. Благодаря использованию специальных полимеров, производители выпускают следующие виды термоусадок:
- термостойкая;
- с повышенной прочностью;
- полупроводниковые;
- гофрированные;
- флуоресцентные.
Сфера применения термотрубок очень обширна. С их помощью может быть восстановлена изоляция кабеля с величиной напряжения до 110 кВ.
Изоляционная лента
Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.
Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.
Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.
Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.
Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:

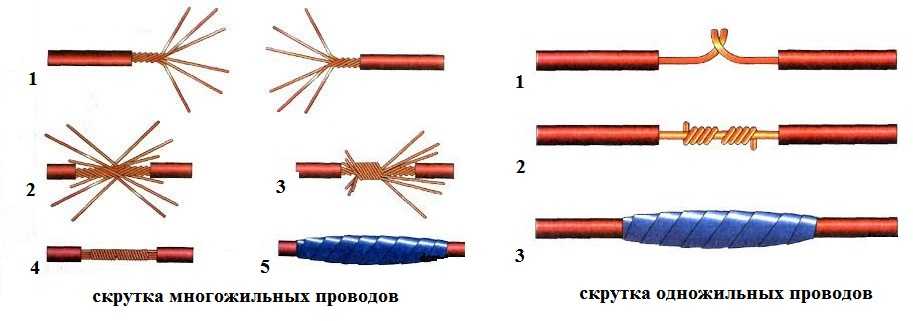

Скрутка
Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.
Последовательность действий при использовании данной технологии будет следующий:
- Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
- Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
- Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
- Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
- Второй провод таким же способом накручивается на первый.
- Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.
В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.
Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.
Как обезопасить использование удлинителя в саду
Термоусадочный рукав
Чтобы подключить садовое оборудование, требуются удлинители со степенью влагозащиты IP54. Если изоляционный слой был поврежден, его обязательно требуется герметизировать для обеспечения полной безопасности эксплуатации. Сделать это можно с помощью термоусаживаемой ленты. Достаточно просто обмотать ею провод и нагреть феном.
При термическом воздействии изолирующее вещество дает усадку, тем самым плотно обжимая провод. Также при усадке из внутренней поверхности изоляционного материала выделяется клей, усиливающий действие. По качеству выполненных работ термоусаживающая лента не уступает трубкам, изготовленным из аналогичного материала. Еще одно преимущество строительного материала заключается в том, что есть возможность использовать его обмоточным способом.
Разновидности изоляционных материалов и сфера их применения
В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.
Изоляционная лента
Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.
Поливинилхлорид
Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:
- прочность;
- адгезия со многими типами поверхностей;
- способность выдерживания значительных температур — до 120 градусов Цельсия;
- выдерживание повышенного значения напряжения;
- эластичность;
- высокий уровень пожарной безопасности;
- противодействие внешним факторам: влага, щелочь, кислота.
Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.
Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.
Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

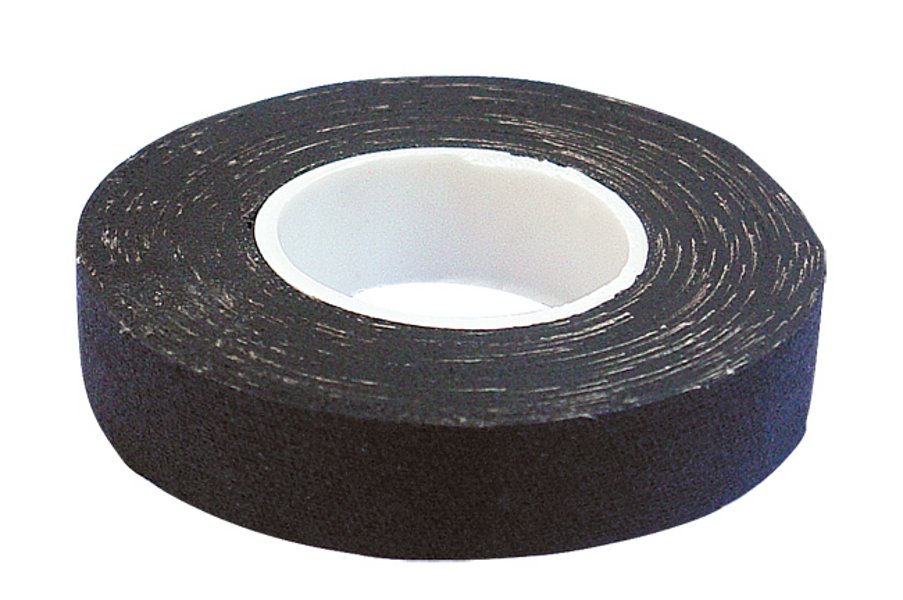

Хлопчатобумажная
Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:
- высокая прочность;
- повышенная износостойкость;
- термическая устойчивость;
- низкая стоимость.
К отрицательным моментам хлопчатобумажного изоляционного материала относят:
- вероятность воспламенения из-за перегрева;
- впитывание жидкости.
ПВХ изоленты
Самый распространенный тип изолент. Говорим «изолента» — на уме сразу синяя ПВХ изолента. Лента из пластифицированного ПВХ с клеевым слоем. Не боится влаги, соединение заизолированное такой лентой не боится изгибов. Качество изолент варьируется от «не липнет» у плохо хранившихся старых отечественных, до «одно удовольствие работать» у фирменной продукции 3М или Tesa.
Разные расцветки изолент.
Плюшки
Единственная изолента с широкой палитрой цветов — чёрная, зеленая, красная, коричневая, серая… на любой цвет и вкус, а под заказ есть даже розовая, фиолетовая и оранжевая.
Также есть полосатая желто-зеленая — всё для цветовой маркировки проводников согласно ПУЭ. И только клинический идиот замотает все соединения желто-зеленой изолентой для PE проводников.
Хорошо тянется — есть возможность заизолировать сложные соединения без складок и пузырей.
Недостатки
Боится нагрева. При перегреве стекает, правда в след за изоляцией проводов. При длительном небольшом нагреве (80 — 100°С) теряет эластичность и выкрашивается.
Боится солнца. На солнце теряет окраску и эластичность.
Ползет. Это недостаток всех изолент с несохнущим липким слоем. Если изоленту намотать с большим усилием, она постепенно «ползет» по клеевому слою.
Деформированные рулоны изоленты. Лента на рулон была намотана с усилием и изолента «поползла» по клеевому слою.
На морозе дубеет. Недостаток присущий ПВХ, если попытаетесь замотать соединение при температуре наружного воздуха -5°С можете столкнуться с тем что изолента не липнет, а при суровых уральских морозах в -35°С изолента может выпасть из руки и разбиться. Некоторые производители выпускают специальные морозостойкие изоленты, которыми можно работать при низких температурах.
Зачистка изоляции
В процессе монтажа важным этапом считается очистка проводов от изоляции для ее обновления. Необходимо правильно зачистить провода от изоляции, так как в случае ошибки технические свойства электрического тока могут снизиться в разы.
При удалении изоляции ножом, лезвие нужно двигать почти параллельно линии кабеля. Нельзя держать нож в вертикальном положении. Есть большая вероятность нанести насечки на жилы, то есть повредить провод. После срезки изоляцию просто отводим в сторонку и снимаем.
Существует термический способ удаления изоляции паяльником. Нагреваем жало и проводим по участку. Когда материал оплавиться его можно снять. Такой метод считается самым эффективным для старой проводки.
Процесс использования изоленты для формирования защитного покрытия
Порядок нанесения защитного слоя изоленты зависит от типа обрабатываемой поверхности. Если планируется заизолировать место соединения двух токопроводящих жил, то рекомендуется придерживаться следующей последовательности:
- Выполнить скрутку и спаять.
- Изолента наносится под углом с захватыванием небольшой части основной изоляции по направлению к концу скрутки.
- На следующем этапе понадобится аккуратно загнуть скрутку, чтобы она расположилась параллельно основному защитному покрытию.
- Наносится еще один слой изоленты, но уже по направлению к заводской изоляции.
- Усилием руки прижимается нанесенная изолента, и срезаются излишки материала.
Для восстановления защитного покрытия на цельном проводнике рекомендуется выполнить следующие действия:
- Производится укладка ленты под углом с захватом части основной изоляции по направлению к другому неповрежденному участку.
- Далее изолирующий материал наносится в обратном направлении.
- Изолента тщательно прижимается руками с последующим удалением лишнего материала.
