Как починить светодиодный прожектор, если престал работать

Электрическая схема светодиодного прожектора

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и нанесена свежая термопаста.

Необходимые материалы и детали

Необходимые детали для сборки светодиодного прожектора можно взять от старого компьютера или ноутбука. Если нет подходящего корпуса, его можно собрать самостоятельно из металлического профиля.

Материал корпуса

Дешевые фонари делают с пластиковым корпусом. Их преимущество в небольшом весе и невысокой стоимости. Но пластик проигрывает металлу в долговечности, его нельзя эксплуатировать круглый год. Если планируется повесить прожектор над входом в гараж или дом, лучше сделать металлический корпус. В зависимости от условий эксплуатации можно предусмотреть ручку-переноску и защиту от ударов.

Главное в корпусе – это отверстия сверху и снизу для вентиляции

. От долгой работы светодиоды нагреваются, их нужно эффективно охлаждать. Через верхние отверстия воздух входит, обдувает все детали и забирает у них тепло. Через нижние отверстия вентиляторы выдувают отработанный воздух. Такая конструкция прожектора не подходит для улицы.

Источники света

Главный плюс LED-ламп в долговечности службы. Они работают 50000 часов, в 10 раз дольше, чем галогеновые светильники. При грамотном расположении отражателей яркость светодиодов в прожекторе будет намного выше, чем у других ламп.

Если требуется яркий источник света, лучше взять несколько маленьких светодиодов по 1 или 3 Вт. Для устройства среднего размера понадобится 20 штук. Уличный фонарь должен иметь мощность минимум 30 Вт.

Источник питания

Светодиодный прожектор своими руками можно сделать на 12 или 220 Вольт. Подобрать источник питания можно в магазине запчастей для компьютеров. Например, для прожектора с 20 светодиодами по 1 Вт подойдет блок питания от ноутбука на 19 В. Источники тока лучше сразу купить во влагостойком корпусе, тогда не понадобится придумывать собственную защиту.

Светодиодная матрица прожектора

Выяснить причину этого явления достаточно просто. Нужно более внимательно присмотреться к самому светодиоду во включенном положении прожектора.

Яркие вспышки конечно будут ослеплять. Поэтому воспользуйтесь затемненным стеклом.

Через него можно легко разглядеть те самые отдельные элементы, которые и вспыхивают.

Мощные светодиоды состоят из множества одно ваттных кристаллов. Их соединяют последовательно в отдельные линейки с помощью тонких золотых проводков.

По количеству светодиодов можно легко определить мощность прожектора.

В большинстве случаев все кристаллы светят с синеватым оттенком, а белый свет образуется благодаря частичкам люминофора, который входит в состав компаунда.

Во время работы кристаллы сильно греются. Выделяющееся при этом тепло отводится на металлическую пластину.

Но почему же на приведенном фото выше, светятся только 10 светодиодов? Неужели 40 из 50 просто сгорели?

Ремонт прожектора

Ремонт оборванных проводов не является проблемой для большинства мастеров. Ремонт внутренних компонентов намного сложнее. Это требует определенных знаний, опыта и наличия диагностических инструментов и паяльника.

Возможен ремонт или замена:

  • блок питания;
  • конденсатор;
  • матрицу (SMD диоды);
  • драйвер.

Светодиоды в светодиодных прожекторах бывают разных видов:

  • COB – при совмещении можно получить мощность до 50 Вт, недостаток – сравнительно высокая стоимость;
  • SMD — цена самая доступная, не требуется сложная система отвода тепла;
  • мощные — 350 мА (1,3,5 ватт).

Последние постепенно заменяются диодами COB.

Небольшой мощности

Для ремонта светодиодного светильника своими руками вам понадобятся:

  • отсоединить прибор от электросети;
  • снять с креплений;
  • открутить болты, при помощи которых прикреплено стекло;
  • снять стекло;
  • снять рассеиватель;
  • осмотреть матрицу и прозвонить элементы преобразователя.

Помогите! Даже неразобранную фару можно разобрать и отремонтировать своими руками. Стекло можно удалить после нагрева строительным феном.

Мощной модели

Мощную светодиодную лампу также следует разобрать и проверить компоненты на печатной плате. На их разрушение указывает деформация или загрязнение. Необходимо проверить резисторы, конденсаторы и трансформаторы. Ремонт светодиодных фар такой же, как и ремонт маленьких ламп, поскольку они схожи по конструкции.

Как подобрать драйвер, если мощность светодиодного модуля неизвестна

В продаже имеются два типа драйверов:

  • рассчитанные на любое количество светодиодов;
  • предназначенные для строго определенного количества ламп.

Драйвер может иметь резистор и конденсатор или низковольтный вход.

Для их замены необходимо знать мощность блока управления освещением (в большинстве случаев она не указывается). Известно, что мощность простого диода составляет 1 Вт, а сила тока — 300-340 мА. Если устройство состоит из 9 последовательно соединенных ламп, его мощность составляет 27 вольт. Это означает, что вам необходимо приобрести инвертор с таким же напряжением и током 27 В.

Устраняем мигание Led прожектора

Мерцание — самая распространенная неисправность светодиодных прожекторов. Они мерцают при включении и выключении, при замерзании и при перегреве.

Причина может заключаться в следующем:

  • датчик движения;
  • замерзание пускового конденсатора или контроллера;
  • разрыв проводки или плохой контакт в соединении;
  • неверное подключение выключателя с подсветкой;
  • неисправность элементов драйвера;
  • неисправность матрицы.

Необходимо отрегулировать датчики движения; без них светодиодная фара не может работать более нескольких секунд. Фара также мигает, если контакт между фарой и датчиком в местах соединения проводов плохой. При практическом ремонте соединения исправляются. Если датчик движения поврежден, его необходимо заменить.

Если лампа мерцает при включении, проверьте конденсатор зажигания. Мерцание при выключении указывает на то, что лампа получает питание через выключатель освещения. Для включения лампы не хватает мощности, поэтому она мерцает. Ремонт своими руками — Подключите задний фонарь непосредственно к выключателю света.

Ремонт светодиодной фары своими руками усложняется, если вышла из строя матрица или модуль питания. Необходимо разобрать устройство и провести диагностику.

Почему матрица мигает или не светится при перегорании

Чтобы понять причину мигания, нужно знать строение и характеристики матрицы. Диоды в ней соединены медными (реже золотыми) проводами, которые при нагреве всего блока или отдельной линейки ослабевают и отсоединяются. Как только металл остывает, контакт восстанавливается, и прибор загорается. Так продолжается до тех пор, пока в конце концов один из проводов не отсоединится, и фара перестанет работать.

Ремонтируем матрицу

Чтобы определить, какие диоды вышли из строя, нужно нажать на места соединения проводов и кристаллов с помутневшим предметом во время работы светодиодного проектора. При нажатии на проблемные точки прибор загорится. Еще один метод диагностики — снять отпечаток пальца с каждого диода. Если не работает несколько светодиодов, их можно заменить.

Если в проекторе не матрица, а несколько маленьких SMD-трубок, потребуется микропаяльник мощностью 10-15 Вт. Также можно вставить шип из медной проволоки в стандартную клемму.

На первый взгляд, ремонт своими руками прост: найти неисправный диод, выпаять его, впаять новый. На практике это трудновыполнимо из-за сложности технологического процесса. При сварке нельзя повреждать ни печатные проводники, ни лампу. При монтаже на печатную плату необходимо соблюдать полярность ламп. Самостоятельно заменить светодиоды практически невозможно, если у вас нет соответствующих навыков и опыта.

Полезные рекомендации

Несколько полезных советов по ремонту светодиодных прожекторов:

При замене матрицы обязательно обращать внимание на полярность.
Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
Обезжиривание поверхности следует осуществлять спиртом.
При пайке не нужно перегревать поверхность. Время на пайку — до 2 секунд. Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

  1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
  2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
  3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

  • https://simplelight.info/neispravnosti/remont-svetodiodnogo-prozhektora.html
  • https://radiomasterinfo.org.ua/cvetodiodnyj-prozhektor-ustrojstvo-remont/
  • https://220.guru/osveshhenie/ulichnoe/remont-svetodiodnyx-prozhektorov.html

Причины мигания светодиодного прожектора

  • Нарушение контакта в месте соединения проводов;
  • Наличие во внешней цепи полупроводниквых приборов;
  • Нарушение работы схемы питания (драйвера) светодиодной матрицы.

Нарушение в проводке

Если мигание не регулярное, с непостоянной частотой, стоит заподозрить нарушение контакта в месте соединения проводов. От места подключения в сеть до момента, когда ток дойдёт до драйвера питания светодиодной матрицы обязательно будут промежуточные точки подключения. Это может быть распределительная коробка, выключатель, датчик движения, разъёмы непосредственно на блоке питания.

Почему при плохом контакте моргает светодиодный прожектор? В отличие от лампочек прожекторы могут быть достаточно мощными, до 300 Вт. Если в месте соединения проводов, по которым течёт ток, нет плотного контакта, сопротивление на таком участке возрастает. В месте нарушения контакта провод нагревается, а образующаяся окалина ухудшает контакт. Характерной особенностью будет нерегулярное мигание с непостоянной частотой.

Зачистка провода и восстановление плотного контакта полностью устраняет проблему.

Если проблем в соединении не выявили, стоит осмотреть плату драйвера питания. Возможно где-то отпаялся контакт.

Наличие во внешней цепи полупроводниковых приборов

Если перед прожектором установлен выключатель с диодной подсветкой либо датчик движения на инфракрасных светодиодах может возникать пульсация яркости с частотой 25 раз в секунду. Прохождение полуволны переменного напряжения через диод изменяет силу тока в цепи и яркость прожектора.

Радикальное решение проблемы: отключение диода подсветки в выключателе либо замена инфракрасного датчика движения на индуктивный или ультразвуковой.

Нарушение в схеме питания прожектора

Экономия на драйвере питания – частая причина неисправности светодиодных прожекторов и их устранение может потребовать базовых знаний радиоэлектроники.

Выпрямительный (диодный) мост

Иногда в бюджетных китайских изделиях в драйвер ставят «урезанный» одномостовой выпрямитель. На фотографии как раз такой случай. Функцию выпрямления полярности напряжения он выполняет, но в отличие о классической двухмостовой схемы, даёт повышенную амплитуду пульсации напряжения. Установленный после него сглаживающий конденсатор не в состоянии в достаточной мере уменьшить ее, что вызывает пульсацию света.

Классический вариант диодного выпрямителя напряжения:

Принцип преобразования напряжения в схеме питания светодиодного прожектора:

Трансформатор уменьшает амплитуду напряжения с 220 до 12 вольт, после чего после прохождения через выпрямительный диодный мост меняется полярность отрицательной полуволны. На выходе моста образуется постоянное напряжение с амплитудой пульсации 12В. Сглаживающий конденсатор, установленный после выпрямителя, уменьшает амплитуду пульсации. При правильно подобранной ёмкости конденсатора амплитуда пульсации не должна превышать 10-15%.

Сглаживающий конденсатор

После преобразования переменного напряжения в постоянное остаётся пульсация. Сглаживающий конденсатор уменьшает амплитуду пульсации до такой степени, чтобы она не воспринималась глазом. При установке в драйвере питания сглаживающего конденсатора недостаточной ёмкости, когда амплитуда пульсации превышает 15%, мерцание светодиодов различимо глазом.

Частота мигания прожектора такая же, как частота сетевого напряжения – 50 раз в секунду. Увеличение ёмкости конденсатора способно устранить избыточную пульсацию яркости светодиодной матрицы.

Погрешности монтажа светодиодов

Иногда при некачественной сборке матрицы, особенно если она состоит из нескольких десятков светодиодов, контактная площадка диода может быть плохо пропаяна.

При нарушении контакта одного из светодиодов мигает небольшой участок, поскольку диоды на матрице соединены группами.

Устройство светодиодного прожектора на фото

Ниже на фото я покажу ещё раз устройство уличного светодиодного LED прожектора. Для тех, кто уже всё понял – воспринимайте это как бонус к статье)

Прожектор 10 Вт из статьи про Прожектор с датчиком движения

Рассматриваемое устройство состоит из двух частей: Прожектора (светильника) и датчика движения.

Разбираем прожектор (датчик движения – “приблуда” внизу))

Устройство светодиодного прожектора

Крепление светодиодной матрицы. Сердце этого прожектора, ради него работает всё остальное.

Светодиодная матрица прожектора

Обратите внимание на фото – в матрицу входят 9 темных точек. Это одиночные светодиоды. Подробнее будет позже

Подробнее будет позже.

Светодиодная матрица установлена таким образом, что корпус прожектора служит теплоотводом. При этом для улучшения теплопередачи используется теплопроводная тепмопаста.

Сзади в прожекторе находится LED Driver. По сути – источник тока (источник питания) для светодиодного источника света.

Устройство прожектора сзади

На вход блока питания поступает напряжение 220 В через реле датчика движения, а на выходе – постоянное однополярное напряжение около 10 В со стабильным током. Напряжение я измерил вольтметром, и для разных светодиодов оно может быть разным, но ток для этого блока будет стабильным, это необходимое условие для питания любых светодиодов.

LED Driver для питания светодиодной матрицы

Напряжение на выходе, как видно на этикетке блока, может колебаться в 2 раза – от 8 до 15 В, зато выходной ток очень стабилен – 900мА +-5%.

Хотел было разобрать источник питания, но он оказался залит герметиком, как и должно быть с уличной электроникой:

LED Driver – вид сзади. Слева – вход, справа – выход

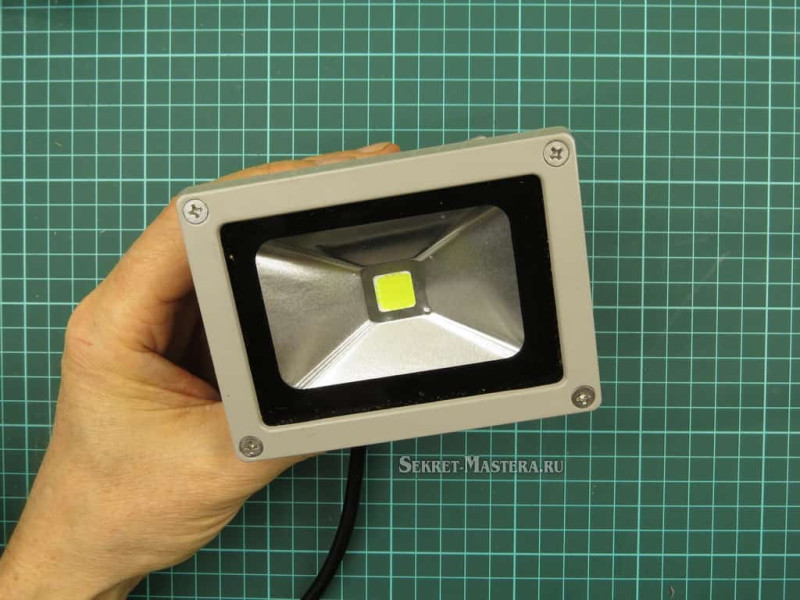

Прожектор LEEK, 10 W

Фото разобранного прожектора 10 Вт, хорошо видно устройство.

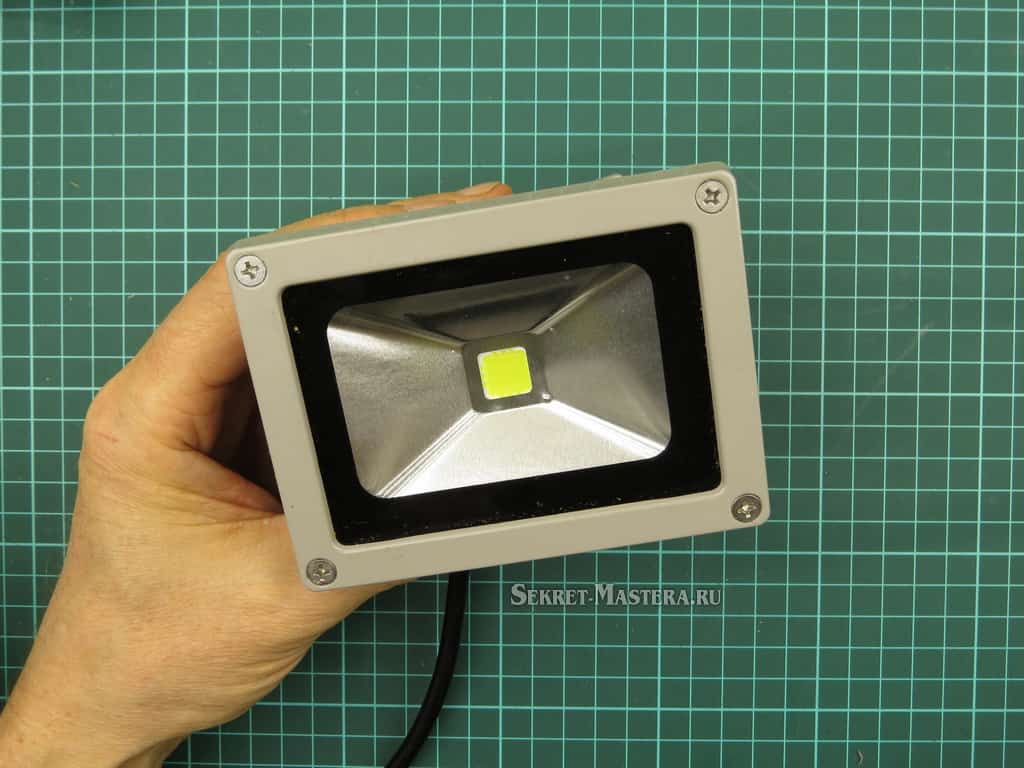

Светодиодный прожектор Leek 10 Вт – вид спереди

Светодиодный прожектор Leek 10 Вт – вид сзади. Параметры

Светодиодный прожектор Leek 10 Вт – разбираем корпус

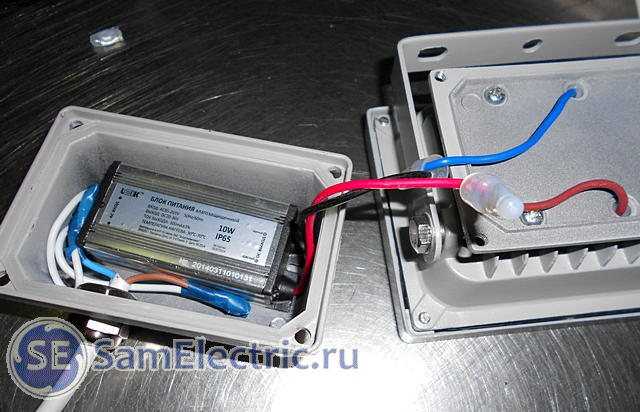

Светодиодный прожектор Leek 10 Вт – Блок питания, он же – драйвер для питания матрицы

Светодиодный прожектор Leek 10 Вт – Описание и параметры, информация на коробке

Светодиодный прожектор Leek 10 Вт – Описание и параметры, информация на коробке

Прожектор R+C, 20 W

Увеличиваем мощность.

Светодиодный прожектор R+C, 20 вт

Светодиодный прожектор R+C, 20 вт. Шильдик с параметрами

Светодиодный прожектор R+C, 20 вт. Разборка и подключение

Светодиодный прожектор R+C, 20 вт. Светодиодная матрица 20 Вт

Светодиодный прожектор R+C, 20 вт. Коробка с описанием и параметрами

Обратите внимание, как производитель регламентирует падение яркости

Светодиодный прожектор R+C, 20 вт. Коробка с описанием и параметрами

Светодиодный прожектор R+C, 20 вт. Коробка с описанием и параметрами

Ремонт светодиодного прожектора своими руками

Оригинальный светодиодный прожектор отработав почти четыре года и после месяца неустойчивой работы окончательно погас. Диагностика внешним осмотром не выявила конкретной поломки. Повреждений на деталях драйвера обнаружено не было.

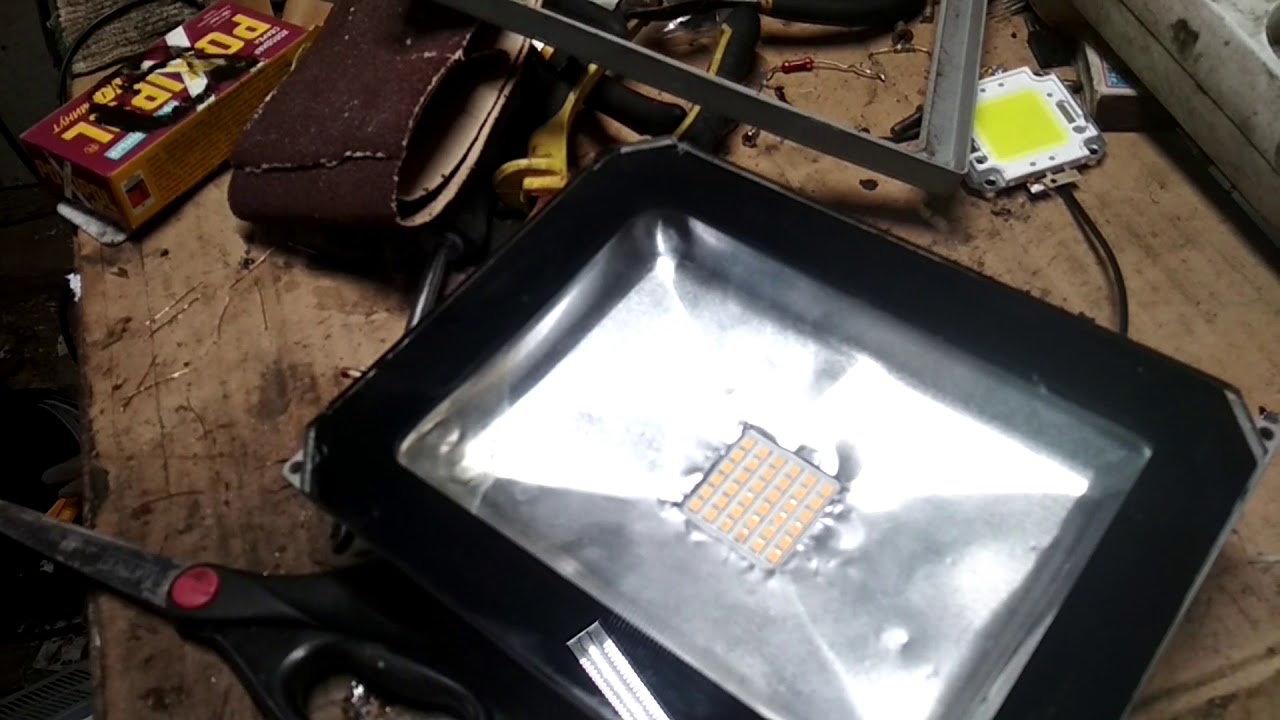

Неработающий прожектор

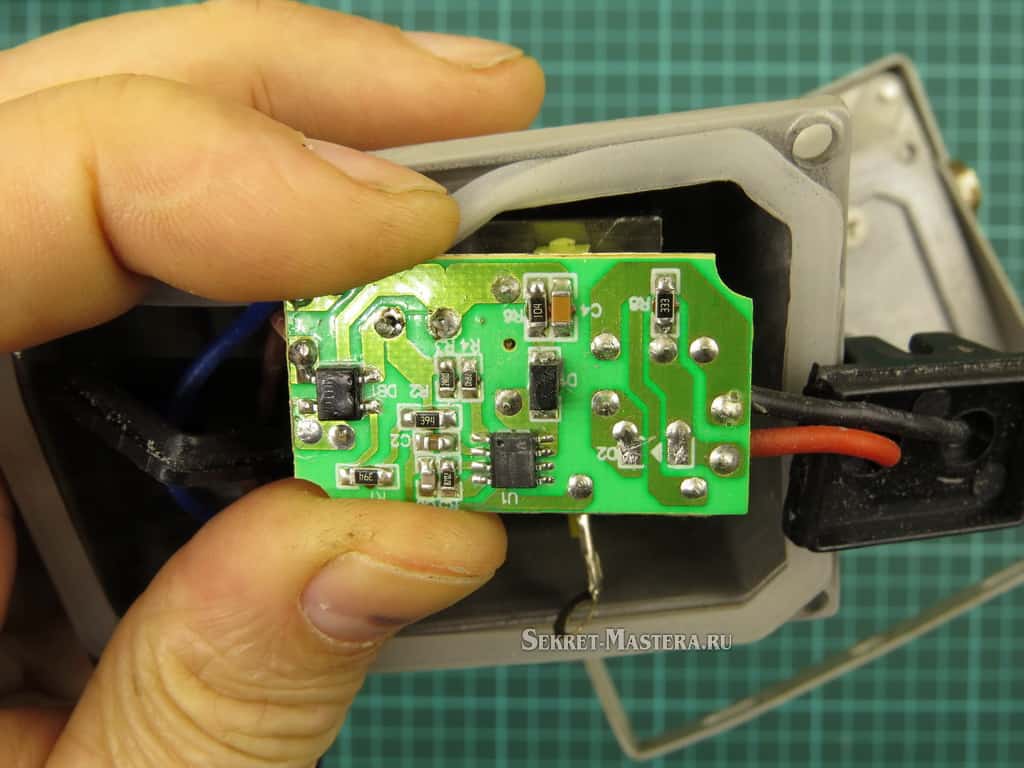

Осмотр платы драйвера LED прожектора
Осмотр деталей драйвера LED прожектора
LED COB чипы
LED COB чип мощностью 5 Ватт

  1. Разбираем прожектор. Снимаем крышку отсека драйвера светодиода и разбираем корпус драйвера.
  2. Откручиваем винты крепления рамки держателя стекла прожектора и винты крепления отражателя. Извлекаем отражатель.
  3. Откручиваем крепление светодиода к радиатору. В моем случае замечен косяк установки светодиода. Смотрите фото.
  4. Паяльником отсоединяем провода питания светодиода и драйвера.
  5. Соединяем провода питания 220 Вольт на драйвер с проводниками питания светодиода. Я это сделал при помощи двухполюсной клеммной колодки.
  6. Очищаем от термопасты место крепления светодиода.
  7. Приклеиваем тепло проводящим клеем LED COB чип. И оставляем клей застывать.
  8. Подрезаем ножницами на отражателе отверстие для установки светодиода для повышения безопасности схемы от замыкания проводов питания на корпус. Смотрите фото и видео.
  9. Припаиваем проводники питания LED COB чипа. Сделайте это аккуратно и ответственно! Дополнительно горячим клеем фиксируем на корпусе прожектора проводники питания чипа. Смотрите видео.

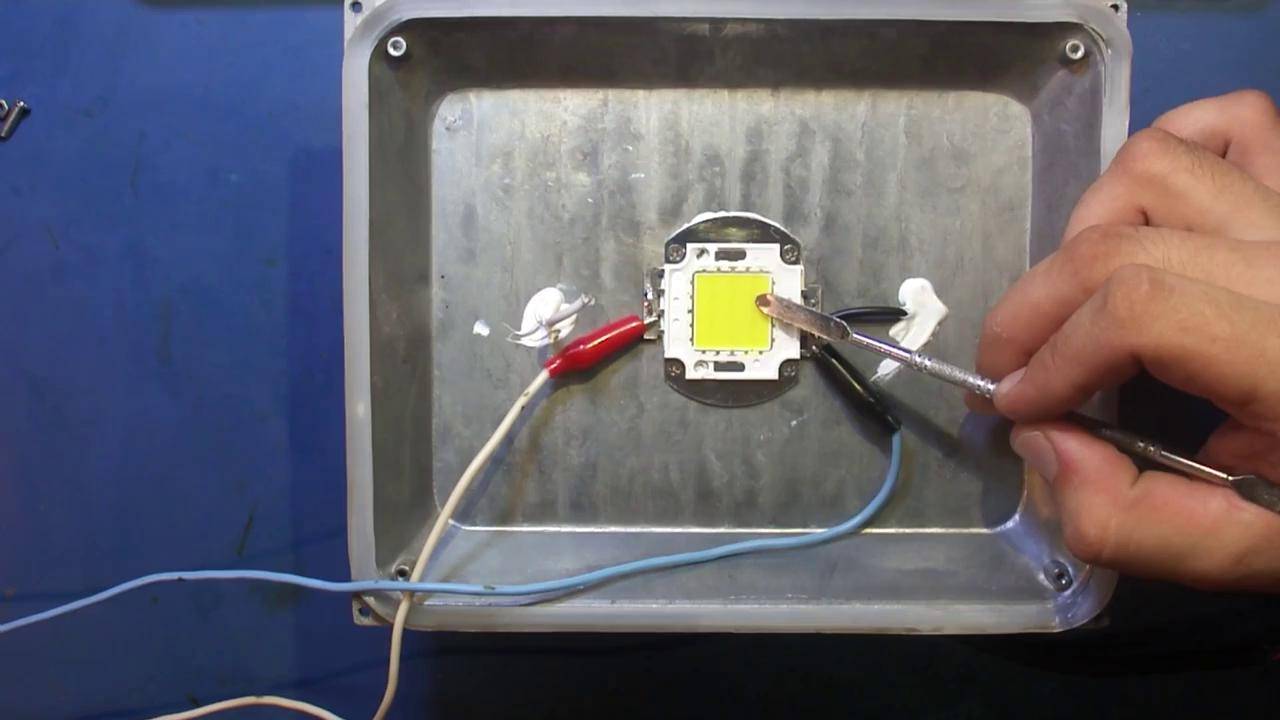

  10. Проверяем работу схемы. Подаем питание 220 Вольт на светодиод. LED COB чип должен светиться. Отключаем питание.
  11. Устанавливаем отражатель. Расстояние от места подключения питания чипа должно быть безопасным до металлических частей отражателя.
  12. Устанавливаем рамку со стеклом, прикручиваем проводник заземления корпуса светодиода и закрываем отсек драйвера прожектора. Делаем заключительную проверку работы отремонтированного прожектора.

Прожектор установлен на заданное место и управляется объемным датчиком движения. Стоимость ремонта  с установкой 5 Вт LED COB чипа по деталям просто смешная. Смотрите результат работы по ремонту прожектора на видео.

Ремонт светодиодного прожектора / Установка LED COB чипа 5 Ватт

Watch this video on YouTube

Для нормальной  работы чипа как и для всех светодиодов необходим щадящий температурный режим. Был проведен контроль температуры чипа при долговременной работе прожектора в комнатной температуре. Чип нагрелся только до 30º С.

LED COB чип со встроенным драйвером питания от сети 220 Вольт хорошая альтернатива замены драйвера или светодиода при ремонте LED прожекторов.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

  • полное или частичное отсутствие освещения;
  • появление кратковременного мигания;
  • самопроизвольное отключение света во время работы прибора;
  • выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

  • неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
  • перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
  • выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

  • неправильное подключение изделия к сети;
  • кратковременное замыкание, появившееся в цепи;
  • неправильный монтаж прибора;

Светодиодная люстра на потолке

  • несоблюдение схемы его подключения;
  • изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Как разобрать светодиодный прожектор с приклеенным стеклом

Конструкция многих светильников такова, что добраться до остальных комплектующих можно, лишь сняв стекло. У дорогих прожекторов рамка со стеклом часто крепится на болтах. У большинства приборов экономического класса стекло к отсеку рефлектора приклеивается герметизирующим составом, и снять его бывает непросто.

Как снять стекло со светодиодного прожектора

Если требуется разобрать прибор со вклеенным стеклом, в качестве первого шага можно попробовать аккуратно счистить герметик (хотя бы часть) острым ножом или маленькой отверткой. Если не поможет, надо попытаться прогреть рамку по периметру строительным феном и поддеть острым предметом. Если и здесь постигнет неудача, есть еще один способ.

Винт на тыльной части корпуса прожектора

На обратной стороне большинства прожекторов имеется винт, назначение которого, скорее всего – пробка для герметизации внутреннего пространства после сборки. Иногда достаточно вывернуть этот винт, чтобы давление внутри светильника сравнялось с атмосферным (разрежение может возникнуть из-за охлаждения воздуха внутри прибора). После этого можно попробовать повторить операцию с прогреванием и поддеванием края. Если не получится и так, тогда надо найти винт с такой же резьбой, но длиннее. Этот винт надо завинтить на место, пока он не упрется. После этого надо снова попробовать прогреть место стыка, потихоньку поджимая винт

И когда стекло сдвинется, поддеть его в этом месте и продолжить прогрев по периметру, осторожно отрывая по остальной длине

Выводы

Подытоживая сказанное, при проблемах с самопроизвольным загоранием LED-ламп, советуем проверить следующие параметры: исключите вероятность неправильного подключения фаз, замените выключатели на модели без встроенной диодной подсветки (или обесточьте встроенную в них лампочку), проверьте светильник на возможную несовместимость с используемым датчиком движения. Также настоятельно рекомендуем не экономить – чем ниже стоимость прожектора, тем меньше он проработает – проверено неоднократно. Из-за высокой мощности и установки в неблагоприятных условиях внешней среды такие осветительные системы испытывают постоянные перегрузки. И если изначально запас прочности светильника будет низким (из-за некачественных комплектующих), то резонно, не стоит ждать от него длительной бесперебойной работы. И тут уже срабатывает правило – скупой платит дважды!

Вывод

В заключение акцентируем внимание на том, что когда прожектор включается самостоятельно, надо сделать следующее:

  • проверить подключение устройства;
  • сменить вид выключателя;
  • если прожектор работает с датчиком движения, проверить его на совместную работу с LED-устройством.

Специалисты обращают внимание на тот фактор, что причиной этого явления может быть дешевизна осветительных устройств, они не дают гарантии длительной эксплуатации. Занимаясь ремонтом, вам надо уметь обращаться с паяльником, электрическими приборами измерений, читать схемы соединений и принципиальную схему устройства

Напомним, что срок эксплуатации, который имеют светодиоды, самый продолжительный среди источников освещения. Преждевременный выход из строя светодиодных прожекторов связан с несколькими факторами и некоторые из них достаточно предсказуемые.

Первый и самый распространенный

Приобретенный прожектор имел минимальную цену. В этом случае его неработоспособность связанна напрямую с качеством используемых комплектующих. В таких прожекторах устанавливаются самые дешевы и не отвечающие требованиям блоки питания, не редкость, когда блок питания не имеет даже степень защиты и находится не в закрытом корпусе (имеется в виду корпус блока питания).

Контакты в цепи питания прожектора от сети до блока питания и от блока питания до светодиода имеют не качественное соединение, что так же влечет к короткому замыканию и выходу из строя.

Степень защиты не соответствует заявленной. В дешевых вариантах, вместо силиконового уплотнителя ставиться дешевый резиновый аналог, который от времени и разницы температуры окружающего воздуха просто разрушается.

Второй случай, который тоже имеет место

В светодиодном прожекторе производственный брак. Да, это тоже бывает и от этого никто не застрахован. Чаще всего причина в блоке питания. Если в течении первого месяца эксплуатации светильник вышел из строя, то наиболее вероятно, что это блок питания. По практике, если прожектор отработал более 1 месяца, то он должен отработать весь заявленный срок службы.

Но во всяком случае можно быть спокойным, если прожектор вышел из строя из-за производственного брака, то вероятней всего его можно поменять по гарантии, что всё же приятно.

Третий случай, тоже бывает

Чаще всего он встречается на предприятиях. Это выход из строя из-за сильных и долгих перепадов напряжения. Хоть светодиодный прожектор рассчитан на перепады напряжения, но только на кратковременные. В случае завод и предприятий, порой напряжение временами катастрофически падает и в тот же момент так же вырастает. В такие моменты, блок питания просто не справляется и из-за этого светодиод просто сгорает.

Тут уже гарантия не поможет, так как это не производственный брак, а нарушение эксплуатации светильника.

Ремонтировать ли светодиодный прожектор ?

На сегодняшний день, стоит признаться, что эта затея не несет абсолютно никакого смысла. Стоимость комплектующих в розничной продаже зачастую достигает цены более-менее качественного светодиодного прожектора. И самое не приятное, что никто вам не даст гарантии, что, купив к примеру блок питания вместо неработающего, он подойдет к тому светодиоду с которым работал неисправный блок питания.

Поэтому, если светодиодный прожектор не работает и на него нет гарантии по какой-либо причине, стоит смело пойти и купить, новый, качественный светодиодный прожектор. Как правильно выбрать светодиодный прожектор мы писали в .

Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор . Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
