Размеры
Термоусаживаемые трубки (ТУТ) изготавливают в виде набора отрезков или сворачивают в целые бухты. Поэтому длина — не принципиальный параметр. В строительном магазине можно приобрести хоть 50 мм, хоть 5000 мм. При выборе определяющими размерами будут внутренние диаметры:
- До усадки.
- После усадки.
Ещё одна характеристика, которую стоит принимать во внимание — толщина стенки. Провод после изоляции может не влезть в узкий короб. На упаковках попадаются записи вида:
На упаковках попадаются записи вида:
Значит до усадки диаметр трубки будет равен 4 мм, а после — 2 мм. Это нужно учитывать при выборе. Такие размеры подойдут для провода с внешним диаметром не меньше 2 мм. На более тонком участке изоляция будет болтаться.
ТУТнг
Предназначены для обеспечения изоляции и защиты электрических соединений от коррозии. Служат укрепляющим элементом для проводов и кабелей. Индекс нг — негорючие.
Размеры трубок регламентирует ГОСТ 17675-87. Документ начал действовать ещё с 1 января 1990 года. Соберём все характеристики термоусадки ТУТнг в таблицу:
| Обозначение | Внутренний диаметр*, мм | Минимальная толщина стенки после усадки, мм | Стандартная упаковка | |
| До усадки, min | После усадки, max | Бухта, м | ||
| Ø 1.0 / 0.5 | 1.5 ± 0.2 | 0.65 | 0.28 | 200 |
| Ø 1.5 / 0.75 | 1.9 ± 0.2 | 0.75 | 0.32 | 200 |
| Ø 2.0 / 1.0 | 2.5 ± 0.2 | 1.0 | 0.35 | 200 |
| Ø 2.5 / 1.25 | 3.0 ± 0.2 | 1.25 | 0.38 | 200 |
| Ø 3.0 / 1.5 | 3.5 ± 0.2 | 1.5 | 0.40 | 200 |
| Ø 3.5 / 1.75 | 4.0 ± 0.2 | 1.75 | 0.42 | 200 |
| Ø 4.0 / 2.0 | 4.5 ± 0.2 | 2.0 | 0.45 | 200 |
| Ø 4.5 / 2.25 | 5.0 ± 0.2 | 2.25 | 0.50 | 200 |
| Ø 5.0 / 2.5 | 5.5 ± 0.2 | 2.5 | 0.55 | 100 |
| Ø 6.0 / 3.0 | 6.5 ± 0.2 | 3.0 | 0.55 | 100 |
| Ø 7.0 / 3.5 | 7.5 ± 0.3 | 3.5 | 0.55 | 100 |
| Ø 8.0 / 4.0 | 8.5 ± 0.3 | 4.0 | 0.60 | 100 |
| Ø 10 / 5 | 10.5 ± 0.3 | 5.0 | 0.60 | 100 |
| Ø 12 / 6 | 12.5 ± 0.3 | 6.0 | 0.60 | 100 |
| Ø 13 / 6.5 | 13.5 ± 0.3 | 6.5 | 0.60 | 100 |
| Ø 15 / 7.5 | 15.5 ± 0.3 | 7.5 | 0.70 | 100 |
| Ø 16 / 8 | 16.5 ± 0.4 | 8.0 | 0.70 | 100 |
| Ø 18 / 9 | 18.5 ± 0.4 | 9.0 | 0.70 | 100 |
| Ø 20 / 10 | 21.0 ± 0.5 | 10.0 | 0.80 | 100 |
| Ø 22 / 11 | 23.0 ± 0.5 | 11.0 | 0.80 | 100 |
| Ø 25 / 12.5 | 26.0 ± 0,5 | 12.5 | 0.90 | 50 |
| Ø 28 / 14 | 29.0 ± 0,5 | 14.0 | 0.90 | 50 |
| Ø 30 / 15 | 31.5 ± 1.0 | 15.0 | 0.95 | 50 |
| Ø 35 / 17.5 | 36.5 ± 1.0 | 17.5 | 1.00 | 50 |
| Ø 40 / 20 | 41.5 ± 1.0 | 20.0 | 1.00 | 50 |
| Ø 50 / 25 | 51.0 ± 1.0 | 25.0 | 1.00 | 25 |
| Ø 60 / 30 | > 60 | 30.0 | 1.30 | 25 |
| Ø 70 / 35 | > 70 | 35.0 | 1.30 | 25 |
| Ø 75 / 37.5 | > 75 | 37.5 | 1.30 | 25 |
| Ø 80 / 40 | > 80 | 40.0 | 1.46 | 25 |
| Ø 90 / 45 | > 90 | 45.0 | 1.46 | 25 |
| Ø 100 / 50 | > 100 | 50.0 | 1.46 | 25 |
| Ø 120 / 60 | > 120 | 60.0 | 1.56 | 25 |
| Ø 150 / 75 | > 150 | 75.0 | 1.56 | 25 |
| Ø 180 / 90 | > 180 | 90.0 | 1.56 | 25 |
| Ø 250 / 125 | > 250 | 125.0 | 1.56 | 25 |
* Лучше выбирать диаметр до усадки на 15 % больше, чем у провода, и диаметр после «сжатия» на 10 % меньше.
ТСТ
Толстостенные. Используются при ремонте повреждённой изоляции силовых кабелей. Максимальное напряжение — до 1 кВ. Размеры:
| Наименование | Диапазон усадки, мм | Ø до усадки, мм | Ø после усадки, мм | Толщина стенки после |
| ТСТ-24/8-1000 | 21,6-1 | 24 | 8 | 1,8 |
| ТСТ-30/10-1000 | 27-12 | 30 | 10 | 2,1 |
| ТСТ-44/14-1000 | 39,6-17 | 44 | 14 | 2,5 |
| ТСТ-55/18-1000 | 49,5-22 | 55 | 18 | 2,5 |
ТРМ
Ремонтные манжеты. Выполнены в форме пластины. По её краям расположен рельсовый профиль для надвижного металлического замка. Трубки применяют для ремонта поврежденной кабельной изоляции, для защиты контактных соединений. Размеры таковы:
| Наименование | Ø до усадки, мм | Ø после усадки, мм |
| ТРМ 43/8-1000 | 43 | 8 |
| ТРМ 55/12-1000 | 55 | 12 |
| ТРМ 75/15-1000 | 75 | 15 |
| ТРМ 100/25-1000 | 100 | 25 |
| ТРМ 135/35-1000 | 135 | 35 |
| ТРМ 164/42-1000 | 164 | 42 |
| ТРМ 200/50-1000 | 200 | 50 |
ТТК
Трубки с клеевым слоем. Их используют для герметизации, защиты от коррозии, изоляции телекоммуникационных и электрических сетей. Размеры:
| Наименование | Ø до усадки, мм | Ø после усадки. мм | Толщина стенки, мм | Толщина клеевого слоя после «сжатия», мм |
| ТТК-4/1 | 4 | 1 | 1 | 0,5 |
| ТТК-6/1,5 | 6 | 1,5 | 1 | 0,5 |
| ТТК-8/2 | 8 | 2 | 1 | 0,5 |
| ТТК-12/3 | 12 | 3 | 1,4 | 0,6 |
| ТТК-16/4 | 16 | 4 | 1,6 | 0,8 |
| ТТК-24/6 | 24 | 6 | 2,1 | 0,8 |
| ТТК-32/8 | 32 | 8 | 2,4 | 1 |
| ТТК-52/13 | 52 | 13 | 2,4 | 1 |
При работе с ТУТ в промышленных масштабах, следует помнить о таком параметре, как продольная усадка. Эта характеристика указывает, насколько трубка должна уменьшиться по длине после усадки. Хороший показатель — от 8 до 10 %. То есть, от 200 мм в лучшем случае останется 180 мм.
Как пользоваться термоусадочной трубкой
Процесс установки термоусадок достаточно прост, и в быту можно обойтись без специального инструмента. Нагреть трубку можно и обычной зажигалкой или газовой горелкой. Хотя, конечно, промышленный фен позволяет проводить усадку аккуратно и равномерно.
Вся сложность состоит в правильном подборе размеров термоусадочной трубки.
Всегда известен начальный внутренний диаметр, и толщина трубки и ее коэффициент усадки, то есть можно самостоятельно определить диаметр после усадки, хотя обычно геометрические параметры до и после усадки указываются производителем. Начальные размеры нужно знать, чтобы трубка наделась на провод или соединитель без натяга. А чтобы обеспечить надежную герметичную защиту, диаметр термоусадки после нагрева должен быть меньше диаметра соединения проводов или изделия, которое она защищает. Чем больше усадка трубки, тем больше ее толщина после нагрева и выше прочность.
Выбрав термоусадку подходящего диаметра, нужно отрезать от нее кусок таким образом, чтобы по длине он перекрывал участок, который необходимо заизолировать с запасом на продольную усадку трубки. Этот показатель тоже задается производителем, и обычно составляет 5–10%.
Срез должен быть ровным и поверхность без глубоких царапин, чтобы не произошел разрыв трубки под действием высокой температуры в местах, где есть заусенцы и наружные повреждения.
Когда трубка надета на участок провода, который изолируется, ее нагревают термофеном или зажигалкой от середины к краям, если она большой длины или с клеевым слоем, или с одного края до другого, в случае, когда нужно избежать большой продольной усадки. Если начать прогрев сразу с обеих сторон, в месте соединения останутся пузырьки воздуха и на самой трубке появятся морщины. Прогревать нужно весь участок равномерно без перегрева, чтобы не было разрывов, обугливания или пузырьков на термоусадке.
Важно также правильно подобрать температуру нагрева, но это уже определяется опытным путем. Главное, не торопиться, высокая температура увеличит скорость усадки ненамного, а приведет к браку обязательно, особенно если у монтажника нет опыта подобных работ
Если нужно изолировать стыки термоусадочными трубками с клеящим слоем, то острые кромки на изделии зачищаются, поверхность очищается и обезжиривается, затем прогревается.
Применение различных способов для нагрева
Есть несколько способов нагрева, каждый из которых может качественно провести термообработку. Но есть и такие, которые применять не рекомендуется.
Самый общедоступный, в тоже время спорный вариант – зажигалка или спички. Этим вариантом можно воспользоваться, если под рукой нет другого источника высокой температуры. Хорошо усадить этим способом можно только небольшой участок провода с маленьким сечением. Для больших конструкций этот вариант не подойдет.
Если речь идет о больших изделиях, то на нагревание уйдет много времени, при этом само соединение получится некачественным. А сколько раз понадобиться повторить эту процедуру, если необходимо будет обработать несколько участков с большим сечением.
То же можно сказать и про зажигалку. Некоторые домашние мастера пытаются использовать для усадки обычный фен, который есть у каждой хозяйки. Но стоит помнить, что этот прибор не может дать нужной температуры, поэтому качественного сжатия изоляции не получится.
Бытовой фен выдает поток, горячего воздуха t 700 С, на выходе из сопла. Если применить узкую насадку, то конечно есть возможность нагреть небольшой участок малого диаметра, что касается больших сечений, то фен просто выйдет из строя, при этом изоляция получится некачественной и не надежной. Не нужно забывать, что есть некоторые модели термоусадки, которые можно сжать при температуре нагрева в 350 градусов.
Итогом такой работы может стать неплотное прилегание материала к месту изоляции, в которое может легко проникнуть влага, поэтому стоит использовать специальный инструмент.
Инструменты для термоусадки
По факту существует всего пять строительных инструментов для нагревания. Рассмотрим их:
- строительный высокотемпературный фен для термоусадочной трубки;
- специальные горелки на основе бутана;
- газовые паяльники;
- пропановые горелки;
- инфракрасный прибор.
Самым оптимальным вариантом для нагревания термоусадочных, тонкостенных элементов является строительный фен. Его температурные режимы можно регулировать, кроме этого можно приобрести специальные насадки, для равномерного нагрева.
Его недостатком является то, что нагревание толстостенного материала будет долгим, качество сжатия будет неудовлетворительным.
Перед тем как начать греть феном, нужно придерживать рукой, участок нагрева, чтобы от сильного потока воздуха из сопла не произошел сдвиг элемента с места.
Горелка с инфракрасным излучением не имеет этих недостатков, так как нагрев производится в считанные минуты, без сильного потока воздуха.
Газовые горелки хороши в применении, так как у пламени есть несколько функций. Стоит понимать, что производить усадку нужно на самом мягком пламени. Как определить, что пламя мягкое? Отрегулируйте горелку так, чтобы все языки пламени были желтыми, такие же показатели стоит применять и при использовании газового паяльника.
Пропановая горелка – это самый подходящий инструмент при сжатии толстостенных термоизоляционных элементов.
Правильный выбор приспособлений для термоусадочных работ, зависит от следующих нюансов:
- Размер термоизолятора;
- Толщина стенки;
- Материал изготовления.
Перед тем как выбрать тот или иной способ нагрева изучите характеристики материала, который планируется применить.
Смотреть видео – как пользоваться термоусадочными средствами, чем нагреть и т.д.
КАК ПОЛЬЗОВАТЬСЯ ТЕРМОУСАДОЧНОЙ ТРУБКОЙ
Чем термоусадка лучше изоленты?
Есть два основных показателя, по которым термотрубки предпочтительней изоляционной ленты:
- применяя термоизолятор можно не бояться, что он со временем потеряет нужные свойства;
- изолента прилипает к изолируемой поверхности, и оставляет на ней грязный след. Что касается термотрубок, то при правильном подборе оттенка, можно получить эстетичный вид любого изделия. Снять материал не составит труда: нужно лишь разрезать термоусадочную трубку вдоль;
- очень удобный материал, если контакты находятся очень близко друг к другу и обмотать изолентой проблематично – не хватает пространства.
Благодаря своим положительным качествам термотрубки стали такими популярными и их применяют во многих сферах деятельности.
Смотреть видео
Термоусадочная трубка или изолента
Разновидности трубок, как выбрать по храрктеристикам
Есть несколько видов термоусаживающих трубок, отличающихся устройством и характером работы:
- Клеевая термоусаживаемая трубка – на внутренней стороне имеет клеевой слой. Этот очень популярный материал для изоляции, так как при нагревании производится полная герметизация стыков. Благодаря этому соединение получается надежным. Усадочный коэффициент у этой трубки равен 300%, что позволяет изолировать предметы, диаметр которых намного меньше самой трубки. Клеевую термоусадочную трубку можно разрезать, если нет возможности надеть на элемент целиком, и потом нагреть, благодаря внутреннему слою шов герметично спаяется.
- Толстостенная темоусаживаемая трубка – производится из полиолефина. Это очень доступный изолятор, его просто использовать, да и стоит такая трубка намного дешевле клеевой. У этого термоизолятора очень широкая цветовая гамма, и его можно разделить на:
- без подавления горения;
- термотрубки с подавлением горения.
Материалы для изготовления
Понятно, что главная характеристика материалов — термопластичность. Трубки должны быстро размягчаться и практически мгновенно затвердевать. Производители применяют следующее сырьё:
Фторполимеры. Это фторэтиленпропилен, политетрафторэтилен. Выдерживают воздействие горюче-смазочных материалов, спиртов и кислот. Устойчивы к механическим нагрузкам. Сохраняют эксплуатационные характеристики в диапазоне температур от —60°C до +270°C.
Поливинилхлориды. Они же ПВХ. Обладают устойчивостью к разрушающим свойствам щелочей и других химикатов. Материалы не боятся влаги. Из них делают термоусадку с тонкими стенками для защиты низковольтных проводов и нанесения маркировки.
Силиконы. Стойко переносят влияние кислот. Но могут разрушиться при попадании бензина, масла и высших спиртов. Трубки обычно прозрачные. Это плюс и минус одновременно. Сквозь стенки можно оценить состояние соединений, но скрутки — не слишком эстетичное зрелище.
Эластомеры. Это синтетические каучуки. По сути резина. Обладают хорошей эластичностью и вязкостью. Не «плавятся» от ГСМ. Выдерживают жару до +170°C. Сырьё дорогое из-за сложности производства. Это отражается на цене готовой термоусадки.
Полиолефины. Получаются при сшивании полиэтилена. Для соединения материалов используют радиационные или химические методы. Для улучшения свойств в состав добавляют красители, пластификаторы. Плюс антипирены уменьшают горючесть. Температуры: от —50°C до +125°C.
Составим таблицу основных характеристик:
| Материал | Ключевое свойство |
| Фторполимер | Термостойкость, химическая инертность |
| Полиолефин | Маслостойкость |
| Поливинилхлорид | Минимальная горючесть |
| Силикон | Устойчивость к ультрафиолету |
| Эластомер | Максимальная эластичность |
Виды термоусадочных трубок
В первую очередь каждая термоусадочная трубка классифицируется по типу материала, использованного для ее изготовления.
По этому признаку все изделия можно условно разбить на следующие группы:
- Полиолефиновые
. Их основой служит полиэтилен «сшитый» химическим или радиационным способом. В него добавляются красители, пластификаторы, материалы, подавляющие горение и другие компоненты. Данная технология применяется для изготовления большей части термоусаживающих трубок, способных работать в температурном диапазоне от – 50 0 С до + 125 градусов. Специальные добавки могут увеличить планку до 150 градусов. Материал обладает повышенной устойчивостью к действию бензола и сильных окислителей, но не выдерживает длительного влияния ГСМ. - Эластомеры на основе синтетического каучука
. Основной характеристикой считается выдерживать высокие температуры, вплоть до 175 градусов. Они хорошо переносят агрессивное воздействие горюче-смазочных материалов. Низкий спрос на изделия этой группы объясняется их высокой стоимостью. - ПВХ
. Для изготовления трубок используется термопластичный поливинилхлорид, обладающий прекрасными изоляционными качествами, представленный многими видами. Существенным недостатком является низкий температурный диапазон в пределах – 20 0 С – +80 0 С, а также выделения токсических веществ в случае возгорания. - Полиэстер
. Этот материал оставил далеко позади изделия из ПВХ. Высокая физическая прочность и химическая устойчивость сделали данный вид термоусадочной трубки наиболее востребованным в электротехнике. - Фторополимеры
. Позволяют получать изделия с уникальными физическими и химическими свойствами, таким как хорошая температура усадки, способные выполнять любые специфические задачи. Низкий потребительский спрос объясняется сложной технологией производства и высокой стоимостью изделий. - Силикон
. Трубки из этого материала получаются гибкими и нетоксичными. Они обладают повышенной химической инертностью и электрической прочностью. Единственным недостатком является низкая устойчивость к воздействию органических растворителей, ограничивающая использование силиконовых трубок в сфере ГСМ.
Дополнительная классификация изделий
Каждую термоусадочную трубку можно классифицировать и по другим признакам. В первую очередь разделение происходит по способу монтажа. Данная процедура выполняется с использованием клеевого слоя или без него. В первом случае клей наносится изнутри трубки, обеспечивая тем самым необходимую герметизацию, в том числе и защиту от влаги. После усадки такие изделия уменьшаются в диаметре примерно в три раза.
Большое значение имеют разновидности трубок по толщине стенок. Все они выпускаются в следующих вариантах:
- Тонкостенные.
- Стенки средней толщины.
- Толстостенные.
Для особых случаев выпускаются специальные разновидности изделий с дополнительными техническими характеристиками. Это может быть термоусадочная трубка большого диаметра, с рифленой поверхностью, с флуоресцентными добавками, высокой электрической плотностью и другими полезными свойствами.
Неправильное использование изоленты
Ошибка 1 — отсутствие натяжения
Во время намотки изолента не растягивается, а означает она не прилипает к изолируемому материалу.
Ошибка № 2 — намотка взад и вперед
Обмотка один раз в одном направлении, а потом в другом, может привести к деформациям как и в предыдущем случае.
Ошибка №3 — идти по простому пути

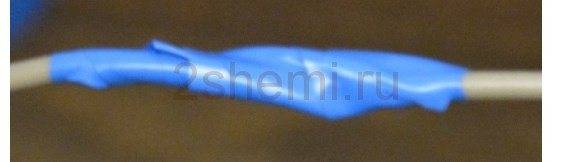

Это хорошо показано на картинке. Такой вариант может быть заманчивым когда есть много проводов и мало места. Но небольшая контактная поверхность ленты с кабелем является основанием к отсоединению за очень короткое время и раскрытия оголенного провода. Это имеет особенно большое значение в проводах с небольшим поперечным сечением. Данный метод можно использовать для временного обозначения проводов, но не для постоянной изоляции.
Полезное: Заземление в доме своими руками: схема контура земли для сети 220В
Свойства материала
К основным свойствам полимерной трубки можно отнести:
- Возможность сжиматься на 100-600% при повышении температуры от 70 до 120 градусов. При ремонте электроники обычно используют плавкие трубки с температурой сжатия 70 градусов, в автомобилях 125-130.
- Возможность выдерживать резкие перепады температур. Трубку можно эксплуатировать во влажных и неотапливаемых помещениях или снаружи зданий, она функционирует в диапазоне от -45 до +130 градусов.
- Благодаря добавлению в полимер красящих веществ, ему придают различные цвета, что позволяет маркировать кабеля. По умолчанию применяется черный цвет, но в продаже представлены материалы красного, желтого, синего, зеленого и других цветов. Существуют даже прозрачные трубки – они позволяют наблюдать за состоянием соединения.
Разновидности термоусадочного изделия
Трубки различаются по способу изготовления и типу материала. Кроме этого некоторые модели отличаются способом установки, что также следует помнить.
По способу изготовления:
- Полиолефиновые продукты изготавливаются из склеенного полиэтилена (при этом соединение материала может проводиться двумя путями: химическим и радиационным). Для создания большей эластичности в состав добавляются специальные компоненты, кроме этого там есть красители и негорючие элементы. По этому способу изготавливается большая часть продукции. Такие изделия предназначены для эксплуатации при температуре от -50 до 125 градусов по Цельсию. Также отличительной особенностью этого материала является устойчивость к некоторым химическим веществам, но только при условии недлительного воздействия. В противном случае ТУТ деформируется.
- Эластомеры производится из синтетической резины. Ключевое преимущество этого элемента – высокая устойчивость к высоким температурам и бензолу. Но именно из-за этого цена на такой товар слишком высокая, а спрос небольшой, что составит проблему при поиске, так как не все магазины их закупают, но есть возможность приобрести их на заказ.
- Большая часть ТУТ из проводов изготавливаются из ПВХ, но не стандартного, а пластичного. Этот материал отличается доступной ценой, а также гарантирует пользователю надежную термоизоляцию. Диапазон рабочих температур составляет от -20 до 80 градусов, что является оптимальным результатом.
- Полиэстер — еще один доступный материал, который обеспечит высокую устойчивость к различным химическим веществам, а также механическим деформациям. Кроме того, модель отличается тонкими стенками, что подойдет для проведения некоторых электромонтажных работ.
- Термотрубки, изготовленные из фторполимера, не могут функционировать без сложной технологической обработки. Поэтому их чаще всего используют на производстве, в частном хозяйстве они не так распространены.
- Для дома подойдут элементы, изготовленные из силиконов. Такой продукт отличается эластичностью и прочностью, кроме того он не выделяет токсичных испарений, что делает его полностью безвредным. Но при использовании органических растворителей эффективность этого товара сведется к нулю.
Кроме способа изготовления присутствуют различия по способу монтажа, их всего два:
- С клеевым слоем. В этом случае ТУТ обеспечивает высокую плотность прилегания, что создает идеальную герметичность. Благодаря такому решению шанс проникновения влаги в этом участке минимален, так как микротрещин нет. Однако, это свойство влияет на стоимость продукта.
- Если человек не собирается эксплуатировать проводку в сложных климатических условиях, то ему подойдет стандартная трубка, где нет клея, однако герметичности в таких соединений не будет.
Также небольшое различие касается цвета трубок. Существует всего два вида: декоративный и прозрачный. Первый предназначен для маркировки поверхности или придания некой эстетики, чтобы поврежденный участок не было видно
Прозрачные модели используют в случаях, когда электрику важно постоянно следить за качеством соединения. В домашних целях применять бесцветный вариант не стоит, лучше использовать другие элементы. По толщине стенок различий не так много
В магазинах встречаются три варианта исполнения: толстые стенки, тонкие и средние. Какой товар выбрать – каждый человек решает исходя из конкретной ситуации. Однако для домашнего пользования подойдут стандартные усадки с тонкими стенами
По толщине стенок различий не так много. В магазинах встречаются три варианта исполнения: толстые стенки, тонкие и средние. Какой товар выбрать – каждый человек решает исходя из конкретной ситуации. Однако для домашнего пользования подойдут стандартные усадки с тонкими стенами.
Кроме того, существуют термоусадки, которые обладают различными дополнительными возможностями. Например, некоторые производители продают изделия, где предусмотрен припой, это полезный продукт, который придаст кабелю большей прочности и надежности. Также в магазинах встречаются варианты, обладающие высокой плотность, способностью к холодной усадке, а также термоусадочные трубки с рифленой поверхностью.
Как правильно выбрать трубку для усадки?
Существует несколько правил, которыми обязуют руководствоваться специалисты при выборе изделия
Обратите внимание термоусадочная трубка должна иметь собственный ГОСТ, и это неотъемлемое качество в выборе. Приобретая защитную трубку следует учесть, что она должна быть немного большего диаметра, чем предмет, к которому будет применяться. Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб
Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях
Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб. Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях.
Какие существуют коэффициенты усадки трубки ТУТ?
Коэффициент усадки говорит о соотношении диаметра термоусадки на момент поставки и диаметра термоусадки в момент полной усадки после нагрева. Количественно, во сколько раз усаживается трубка. 2:1 — В этом случае термоусадочная трубка станет в два раза меньшей в диаметре от своего первоначального размера при нагреве. 3:1 или 4:1 — Термоусаживаемые трубки на момент поставки в три-четыре раза больше, соответственно, чем в состоянии полной усадки.Кстати, везде оговаривается момент полной усадки трубки, трубку лучше усаживать не до крайнего возможного размера, а максимум на 60%, если разговор идёт об усадке 2:1, и 40%, если 3:1. Это условие дает наилучший результат усадки.
Как правильно выбрать размер термоусаживаемых трубок?
Выбор правильного размера термоусадочной трубки зависит от точности Ваших измерений изолируемого материала. Используйте точные приборы для измерения наименьшего и наибольшего значения диаметров соединений кабеля, диаметров проводов, стальных труб, которые Вы намерены изолировать. Выбирайте термоусаживаемые трубки, которые на 20-30% процентов больше, чем самые большие значения Ваших измерений. Этой разницы достаточно для свободного натяжения на изолируемую поверхность. Также убедитесь в том, что термоусадочная трубка имеет достаточно высокий коэффициент усадки, для того, чтобы получить плотное обжатие и для самого малого диаметра, который Вы намерены изолировать. Наконец, при покупке термоусадки необходимо взять на 10% больше длины, потому что термоусадочная трубка при нагреве уменьшается не только в диаметре, но и в длину! Это качество называется «продольная усадка» и в зависимости от диаметра коэффициент продольной усадки увеличивается. А в случае нарезки, идёт ещё и дополнительный расход приблизительно 10% от длины на один стык.
На, что следует обратить внимание дополнительно?
Цвет
т.к. в некоторых случаях трубка необходима для маркировки и т.п.
На какое напряжение
т.к. есть до 1 кВт, на 10 кВт, 35 кВт.
С клеевым слоем или нет
т.к. клеевые трубки служат для качественной гидроизоляции, но они дороже.
В нарезке или в бухтах
т.к. различное применение и удобство монтажа.
Самозатухающая или нет
т.к. самозатухающая, как правило, служит для электроизоляции и является пожаробезопасной, но она дороже.
Где будет применяться —
т.к. иногда используют трубку не по прямому назначению
Некоторую интересную информацию можно посмотреть на видео.
Термоусаживаемые материалы имеют довольно высокое электрическое сопротивление, благодаря чему получили широкое применение в электротехнике. Эти материалы на рынке электротоваров можно назвать новыми, но достаточно перспективными, за счёт того, что они имеют отличные эксплуатационные свойства. Наибольшее распространение среди них получила термоусаживаемая трубка. Под воздействием высокой температуры она сжимается, причём делает это только в поперечном направлении, то есть уменьшается диаметр, а длина при этом ни сколько не изменяется.
Что это за трубки? Какими свойствами и параметрами они обладают? Из чего их делают и как правильно применяют? Попытаемся ответить на все вопросы.
Технические характеристики
В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:
- Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
- Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
- С клеевым слоем и без такового.
Разновидности термоусадочных трубок
В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.
Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.
Главный параметр
И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:
- Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
- Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).
Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.
Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.
Форма
Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.
- Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
- Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.
Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.
