Как самостоятельно отремонтировать светодиодный прожектор

Прожектор перестал гореть – как починить?

В первую очередь в этой ситуации нужно проверить, поступает ли на контроллер устройства питание с напряжением 220 В. Если все в порядке, то сначала нужно провести диагностику и ремонт контроллера. Его можно проверить без подключения светодиода, подав на вход электрический ток. Если устройство работает правильно, измерение выходного сигнала мультиметром должно показать напряжение постоянного тока, которое будет немного выше номинального предела. Например, для контроллера с выходным напряжением 28-38 вольт мультиметр в простое показывает ~40 вольт. Это связано с тем, что увеличение сопротивления нагрузки (из-за холостого хода) приводит к увеличению напряжения.

Правда, этот способ помогает точно проверить не все драйвера. Есть блоки, которые в хороших условиях будут выдавать нелогичные данные или вообще не запускаться. В такой ситуации проверить устройство поможет нагрузочный резистор, имитирующий потребление светодиода. Вы должны выбрать его в соответствии с характеристиками контроллера. Например, при постоянном выходном токе 23-35В 600мА сопротивление резистора должно быть в пределах от 23/0,6 = 38 Ом до 35/0,6 = 58 Ом.

Самый простой способ починить светодиодную лампочку с неисправным драйвером — заменить этот компонент. Купить подходящую модель можно не только в специализированных магазинах, но и в Интернете. Например, Алиэкспресс предлагает широкий выбор запчастей, хотя там нужно быть очень внимательным, чтобы выбрать качественный товар (иногда даже сами продавцы плохо разбираются в вопросе). Иногда подходящие драйвера можно найти у мастеров, профессионально занимающихся ремонтом лампочек. А если светодиодный прожектор из диодов был сделан своими руками, разобраться в своем устройстве и устранить проблему будет даже проще, чем купить или собрать новый.

Как подбирать драйвер, если неизвестна мощность светодиодного модуля

У многих любителей бывают ситуации, когда необходимо работать с прожектором, при котором неизвестны мощность, ток и напряжение светодиодного чипа. Следовательно, в такой ситуации сложнее найти замену и водителя.

Здесь необходимо посчитать количество диодов в светодиодной матрице и сложить их индикаторы. В таких светодиодных модулях используются диоды с напряжением 3 В, током 300-330 мА и мощностью 1 Вт. Соответственно, общее напряжение массива 27 В с током 300 мА (при подключении в ряд). Следовательно, для его работы необходим контроллер с выходным напряжением 20-36 В.

Возьмем пример с более сложной матрицей, состоящей из двух рядов параллельно соединенных диодов. Каждый ряд имеет напряжение примерно 30 В при токе 300 мА. Из-за параллельного соединения контроллер должен иметь выход 30 вольт и 600 мА.

Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов

Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.

При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.

Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.

Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.

На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.

Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.

Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока

Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:

  1. сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
  2. самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.

Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.

Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.

Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.

6006

Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.

Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.

Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.

Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.

Работа светодиодного прожектора

Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:

  • Источник питания;
  • Электронную плату преобразования тока и напряжения;
  • Драйвера управления режимами работы;
  • Теплоотводящий радиатор;
  • Оптические элементы, линзы, зеркала, встроенные в корпус;
  • Клеммы для подключения проводов и приспособления для крепления корпуса.

Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.

Распространенные проблемы и устранение неполадок

Нет питания/нет светоотдачи

Проверьте источник питания: Прежде чем приступить к ремонту светодиодного прожектора, убедитесь, что прожектор подключен к работающему источнику питания.. Проверьте розетку с помощью другого устройства, чтобы убедиться в наличии питания..

Осмотрите шнур питания: Проверьте наличие видимых повреждений или ослабленных соединений шнура питания.. Замените при необходимости.

Тусклый или мерцающий свет

Проблемы с драйверами: Затемнение или мерцание могут указывать на проблему с драйвером в большинстве светодиодных прожекторов для наружного освещения.. Проверьте драйвер с помощью мультиметра, чтобы убедиться, что он обеспечивает стабильный выходной сигнал.. Замените драйвер, если он неисправен..

Неравномерное освещение или темные пятна

Осмотр светодиодных чипов: Темные пятна или неравномерное освещение могут быть результатом неисправности светодиодного чипа.. Проверьте каждый чип на предмет видимых повреждений или изменения цвета.. Замените все неисправные светодиоды..

Перегрев

Проверьте радиатор: Перегрев может произойти, если радиатор не эффективно рассеивает тепло в установке наружных светодиодных прожекторов.. Очистите радиатор от пыли и мусора, обеспечение надлежащей вентиляции. При необходимости рассмотрите возможность добавления дополнительного охлаждения..

Урон от воды

Проверка уплотнения: Светодиодные прожекторы устойчивы к атмосферным воздействиям., но воздействие экстремальных условий может привести к повреждению водой. Проверьте уплотнения и прокладки на наличие признаков износа или повреждения.. Загерметизируйте все зазоры или замените поврежденные уплотнения..

Принцип работы и схема

На вход преобразователя напряжение поступает через предохранитель (или реле датчика движения). Его выпрямляет диодный мост и сглаживает конденсатор. На выходе из конденсатора ток постоянный. Далее напряжение через резистор подается в стабилитрон и трансформатор.

Из стабилитрона выходит 9 В, необходимые для работы преобразователя, из трансформатора – высокочастотные импульсы на полевой транзистор. В полевом транзисторе сопротивление снижается почти до ноля, при прохождении тока через первичную обмотку трансформатора создается напряжение во второй обмотке. После выпрямления диодом и сглаживания конденсатором ток поступает в матрицу, диоды загораются.

Это стандартная схема, она может отличаться в зависимости от моделей и производителей.

Расчет драйверов для светодиодов

Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное отношение составляет 10В. Таким образом, это будет максимальная величина выходного напряжения данного преобразователя.

Статья по теме:

Если необходимо подключить 3 LED-источника, ток каждого из которых составляет 0,3 мА при напряжении питания 3В. Подключая к светодиодному драйверу один из приборов, то выходное напряжение будет равно 3В и ток 0,3 А. Собрав последовательно два LED-источника, выходное напряжение будет равно 6В и ток 0,3 А. Добавив в последовательную цепочку третий светодиод, получим 9В и 0,3 А. При параллельном соединении 0,3 А одинаково распределятся между светодиодами по 0,1 А. Подключая светодиоды к устройству на 0,3 А при значении тока 0,7, им достанется всего 0,3 А.

В некоторых драйверах предусмотрена защита от аварийных ситуаций

Таков алгоритм функционирования светодиодных драйверов. Они выдают такое количество тока, на которое они рассчитаны. Способ подключения LED-приборов в этом случае не играет роли. Есть модели драйверов, предполагающие любое количество подключаемых к ним светодиодов. Но тогда существует ограничение по мощности LED-источников: она не должна превышать мощность самого драйвера. Выпускаются драйверы, рассчитанные на определенное число подключаемых светодиодов К ним разрешается подключить меньшее количество светодиодов. Но такие драйверы имеют низкую эффективность, в отличие от устройств, рассчитанных на конкретное количество LED-приборов.

Следует отметить, что у драйверов, рассчитанных на фиксированное количество излучающих диодов, предусмотрена защита от аварийных ситуаций. Такие преобразователи некорректно работают, если к ним подключить меньшее число светодиодов: они будут мерцать или вообще не будут светиться. Таким образом, если подключить к драйверу напряжение без соответствующей нагрузки, он будет работать нестабильно.

Почему вредна любая пульсация напряжения в источнике света

Изменение текущего значения светового потока особенно неблагоприятно сказывается при выполнении работ повышенной точности. С этой целью СНиП 52.13330-2011 ограничивает предел перепадов освещённости величиной в 12…20%. Однако эта норма касается только производств, на которых выполняется изготовление или сборка мелких и особо мелких деталей и узлов.

Здесь всё понятно: уставшие глаза сборщицы могут пропустить какой-то особенно важный с точки зрения качества переход, неправильно расположить компонент электронной схемы и т.д. В итоге – брак, финансовые потери и прочие неприятности. А как с пульсацией дело обстоит в быту?

Обычные лампы накаливания работают, как известно, от сети переменного тока с номинальным напряжением 220 В и частотой 60 Гц. Мигают они соответственно, точно такое же количество раз. Период между пульсациями составляет 10 мс, что человеческим глазом не воспринимается. Если напряжение стабильное, так и будет.

Однако на практике скачки напряжения в бытовых электросетях многоэтажных зданий довольно заметны, что можно проверить при помощи обычного пилота со встроенным конденсатором. Фактическое напряжение может колебаться в пределах 215…240 В (на что и рассчитано большинство бытовых электроприборов). Много это или мало?

Мы не слишком ошибёмся, если предположим прямую зависимость между напряжением и освещённостью, создаваемой лампой накаливания, поскольку тепловая мощность разогрева колбы и корпуса так же будет увеличиваться или уменьшаться. Тогда коэффициент пульсации составит:

Обычно напряжение в бытовых генерирующих сетях может снижаться и до 190…200 В, тогда коэффициент пульсации увеличится до 22…22,5%., Это, в общем, соответствует верхнему пределу колебаний, которые допускаются вышеупомянутыми СНиП 52.13330-2011. Таким образом, относительно ламп накаливания проблем с мерцанием не возникает. Со светодиодами же дело обстоит далеко не так просто.

Электрическая схема светодиодного прожектора

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и нанесена свежая термопаста.

Ремонтируем светодиодный прожектор

  • Что случилось или причина неисправности прожектора
  • Ремонт прожектора своими руками
  • Как работает светодиодный прожектор?
  • Улучшение светодиодных элементов

Светодиодный прожектор—это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта

Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние

Внимание! В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью

Что случилось или причина неисправности прожектора

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

  • короткое замыкание;
  • подключение сверхтоков;
  • перенапряжение;
  • подключение к неправильной сети;
  • несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица—это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно! В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора. Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора

Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

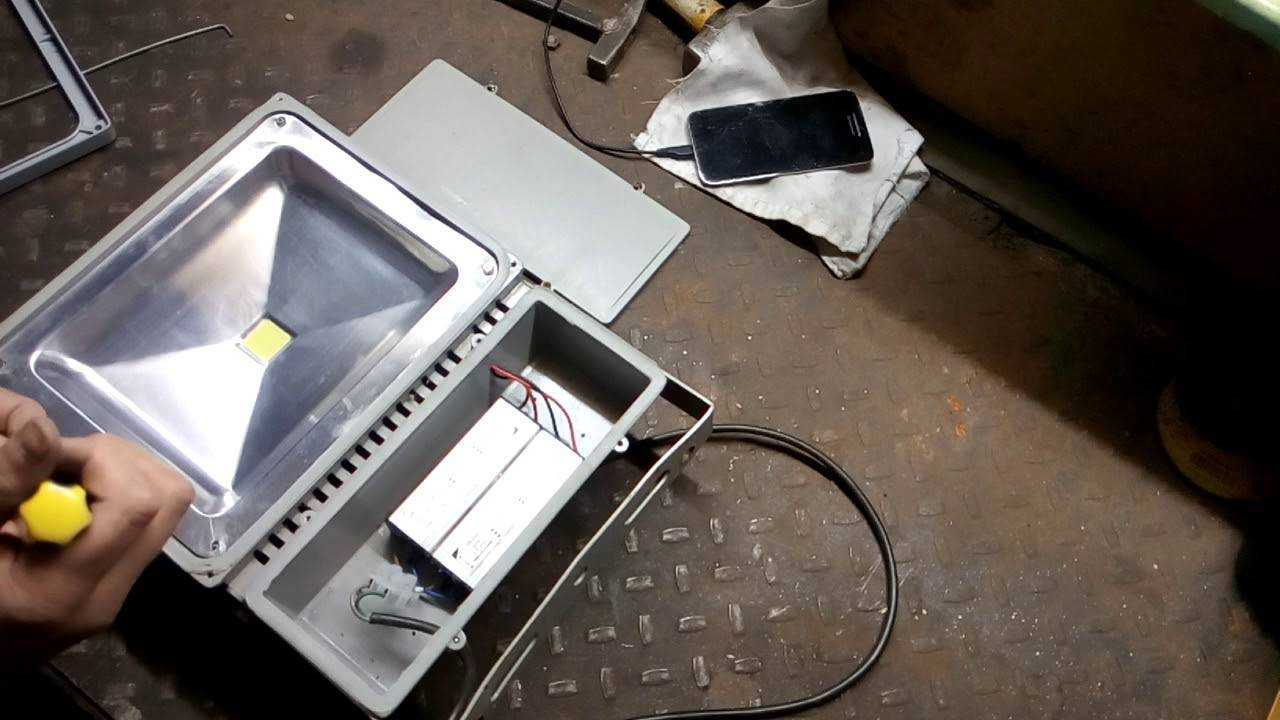

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом. Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

  • Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
  • Снимаем стеклянную защиту и рассеиватель света.
  • Отпаиваем светодиодный источник от матрицы.
  • Припаиваем его же к новой работоспособной кристаллической панели.
  • Закрепляем каждый болт, проверяем прожектор мультиметром.
  • Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать! Перед установкой новой матрицы необходимо соблюсти полярность

После разбора прожектора можно приступать к ремонту

Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

  • мерцание лампочки;
  • тусклое горение;
  • смена оттенков светодиода;
  • деформация проводов и нарушение изоляции.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание! Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор. Посмотрите небольшую видео-инструкцию о ремонте светодиодных прожекторов своими руками:

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Инструкция по ремонту драйвера светодиодного прожектора: советы и шаги для успешного восстановления

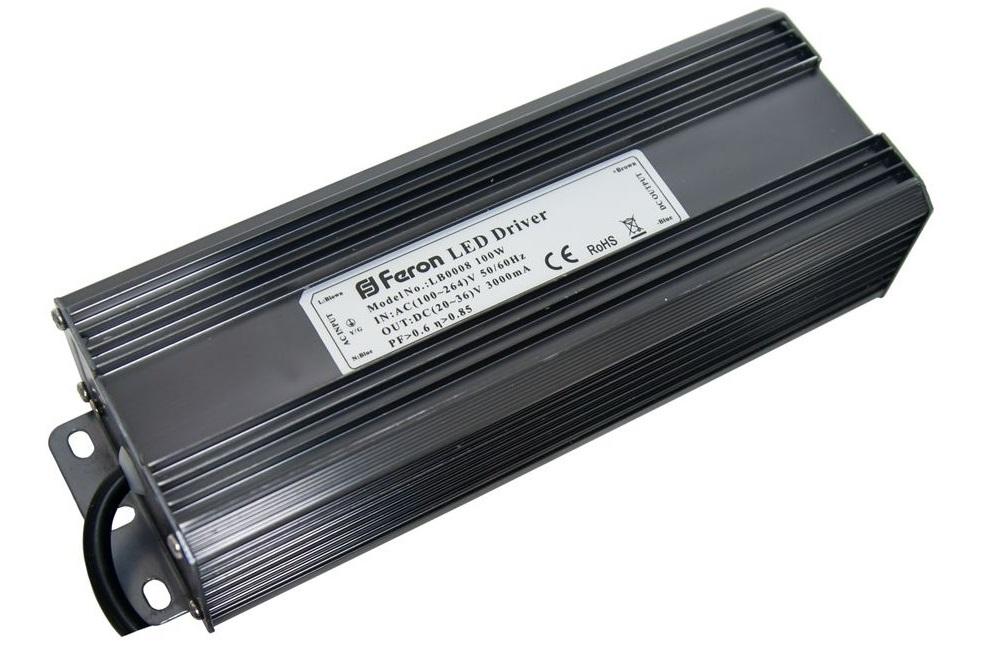

Драйвер светодиодного прожектора является ключевым элементом его работы. Если драйвер выходит из строя, светодиодный прожектор перестает функционировать. В данной инструкции мы рассмотрим пошаговый процесс ремонта драйвера светодиодного прожектора.

Шаг 1: Отключите питание

Перед началом ремонта драйвера светодиодного прожектора, обязательно отключите его от сети

Это предосторожностный мероприятие, которое позволит избежать поражения электрическим током

Шаг 2: Демонтаж драйвера

Разобраться внутри светодиодного прожектора и достать драйвер может потребоваться использование инструментов, таких как отвертка или пинцет. Следует быть осторожными, чтобы не повредить другие компоненты прожектора. Отсоедините драйвер от всех проводов и аккуратно извлеките его из корпуса.

Шаг 3: Визуальный осмотр

Тщательно осмотрите драйвер светодиодного прожектора, обращая внимание на видимые повреждения, такие как перегоревшие элементы или плавленые соединения. Если таковые находятся, необходимо заменить поврежденные компоненты

Шаг 4: Использование мультиметра

Для определения неисправностей в драйвере светодиодного прожектора, потребуется использование мультиметра. Измерьте напряжение на выходе драйвера и убедитесь, что оно соответствует рабочей спецификации прожектора. Если напряжение слишком низкое или отсутствует вовсе, это свидетельствует о неисправности драйвера.

Шаг 5: Замена поврежденных компонентов

Если в ходе осмотра или измерений были обнаружены поврежденные компоненты, они должны быть заменены. Для этого потребуется приобрести новые компоненты с аналогичными характеристиками и установить их на место старых. Предварительно удалите поврежденные компоненты, препарировав их, если необходимо, с помощью пайки.

Шаг 6: Сборка и тестирование

После замены поврежденных компонентов, соберите драйвер светодиодного прожектора обратно вместе. Подсоедините его к питанию и проведите тестирование, чтобы убедиться в его исправности. Включите светодиодный прожектор и убедитесь, что он работает корректно.

При необходимости повторите процесс от начала до конца, чтобы устранить все неисправности и проблемы с драйвером светодиодного прожектора.

Следуя этой инструкции, вы сможете успешно восстановить драйвер светодиодного прожектора и вернуть ему работоспособность. Однако, если вы не имеете достаточного опыта работы с электроникой, рекомендуется обратиться к специалистам.

Причины поломки

Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.

Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.

Аналогичные светодиодные прожекторы

Аналогами этого прожектора являются известные по отзывам, но не менее китайские  и другие. Они бывают и без, а также с аварийным и без него, с и без такового.

Самым похожим на отремонтированный Shine является прожектор . Стоимость такого прожектора равна 1400 руб. Ремонт своими руками светодиодного прожектора обошелся примерно в 200 руб. Согласитесь, есть смысл запастись светодиодными модулями.

Хороший тест и сравнение светодиодных прожекторов 50 и 100 Вт смотрите в видеоролике ниже, чтобы понять какая мощность прожектора и освещенность территории вам нужна.

Для всех старались Мастер Сергей и Мастер Пайки.

Причины поломки

Возможные причины неправильной работы прожектора:

  • нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
  • короткое замыкание фазы на корпус прибора или на нейтраль;
  • некорректное подключение;
  • перенапряжение;
  • использование сверхтоков.

При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов.
Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.

Выводы

Подытоживая сказанное, при проблемах с самопроизвольным загоранием LED-ламп, советуем проверить следующие параметры: исключите вероятность неправильного подключения фаз, замените выключатели на модели без встроенной диодной подсветки (или обесточьте встроенную в них лампочку), проверьте светильник на возможную несовместимость с используемым датчиком движения. Также настоятельно рекомендуем не экономить – чем ниже стоимость прожектора, тем меньше он проработает – проверено неоднократно. Из-за высокой мощности и установки в неблагоприятных условиях внешней среды такие осветительные системы испытывают постоянные перегрузки. И если изначально запас прочности светильника будет низким (из-за некачественных комплектующих), то резонно, не стоит ждать от него длительной бесперебойной работы. И тут уже срабатывает правило – скупой платит дважды!

Вывод

В заключение акцентируем внимание на том, что когда прожектор включается самостоятельно, надо сделать следующее:

  • проверить подключение устройства;
  • сменить вид выключателя;
  • если прожектор работает с датчиком движения, проверить его на совместную работу с LED-устройством.

Специалисты обращают внимание на тот фактор, что причиной этого явления может быть дешевизна осветительных устройств, они не дают гарантии длительной эксплуатации. Занимаясь ремонтом, вам надо уметь обращаться с паяльником, электрическими приборами измерений, читать схемы соединений и принципиальную схему устройства

Светодиодные прожектора пользуются большим спросом у потребителей для освещения витрин, фасадов магазинов, дворов в частных домах и других объектов. Они долговечны, имеют хорошую интенсивность света и потребляют намного меньше энергии по сравнению с обычными лампами накаливания.

Но любая техника имеет определенный ресурс работы и не гарантирована от поломок, поэтому требует ремонта. Исправлять неисправности всегда дешевле самостоятельно, чем обращаться в мастерские к специалистам. Рассмотрим несложный ремонт некоторых неисправностей на светодиодных прожекторах, но прежде чем описывать процесс ремонта, надо изучить какие бывают конструкции прожекторов и принцип их работы.
