Важные нюансы
Существует множество систем, согласно которым светодиодное освещение функционирует от переменного тока номиналом 220 Вольт. Причем все они, вместе со схемой балласта, призваны решать три основные задачи.
- Преобразовать переменный ток сети 220в в пульсирующий ток,
- Выровнять пульсирующий ток, сделав его постоянным,
- Добиться показателей силы тока в 12 Вольт.
Если вы хотите собрать устройство, питающееся от обычной сети, для подключения придется разобраться с некоторыми основными проблемами.
- Где расположить схемы и непосредственно само устройство на основе светодиодов. Ведь для диодов потребуется свое место.
- Как можно изолировать устройство осветительного светодиодного прибора.
- Как обеспечить необходимый теплообмен для подключения лампы.
Конечно, можно спокойно приобрести популярную лампу е27. Это диодное устройство является одним из наиболее востребованных на рынке, отлично работает от обычной бытовой сети.
Устройство лампы на светодиодах
В зависимости от назначения осветительного прибора и особенностей производственных линий фирмы-производителя, устройство светодиодной лампочки может иметь некоторые, достаточно ощутимые отличия, которые следует учитывать при выборе.
Устройство светодиодной лампы LED
Фирменные изделия
Конструкционными особенностями LED-ламп на 220В, которые выпускаются производителями с мировой известностью, является наличие следующих обязательных составляющих:
- светорассеивающей полусферы;
- чипов;
- алюминиевой печатной платы с пастой достаточной теплопроводности, что позволяет регулировать работоспособность чипов;
- радиаторов на основе анодированного сплава алюминия;
- драйвера, имеющего схему гальванически развязанного модулятора;
- полимерного основания цоколя в виде полиэтилентерефталат;
- цокольной части, имеющей никелевое покрытие.
Следует отметить, что драйвер обладает повышенной плотностью монтажа таких частей, как трансформатор импульсного типа, микросхемы и полярные конденсаторы, а также различные планарные элементы.
Диодные лампы на 220В принято считать максимально безопасными для эксплуатации в жилых помещениях, что обусловлено отсутствием стекла, которое может стать причиной травмы.
Низкокачественные китайские лампочки
Именно недостаточно высоким качеством и отсутствием целого ряда элементов, объясняется низкая стоимость светодиодных источников света, выпускаемых китайским производителем:
- отсутствие радиатора;
- отсутствие драйвера;
- наличие простого питающего блока в виде неполярного конденсатора;
- отсутствием надежной стабилизации выходного тока.
Питающей блок устанавливается в центральной части платы со световыми диодами. На одной стороне присутствует диодный мост и резисторы, а на другой – пара конденсаторов.
Процесс охлаждения в китайских источниках света осуществляется посредством точечных малоэффективных отверстий в корпусе, что и становится основной причиной частого перегорания кристаллов.
Filаmеnt лампы
- светодиодными стержнями;
- стеклянной колбой;
- металлической цокольной частью;
- платой драйвера.
В качестве дополнения можно рассматривать наличие основания цокольной части.
Таким образом, светодиодный филамент можно рассматривать как прямоугольный или круглый стержень из стекла с миниатюрными светодиодными кристаллами.
Нанесение на каждый элемент толстого силиконового слоя желтого люминофора помогает предотвратить прохождение ультрафиолетовых лучей, а также позволяет получить максимально равномерное рассеивание светового потока.
Особенности ремонта led ламп
Маркируются ли светодиоды по цвету?
Маркировка Российских светодиодов достаточно сложна. Для примера приведем лишь небольшую часть таблицы цветовой маркировки.
| Светодиод | Материал корпуса | Цвет свечений | Маркировка |
| АЛ102А | Металлостекло | Красный | Красная точка |
| АЛ102В | -/- | Зеленый | Зеленая точка |
| АЛ102Г | -/- | Красный | 3 красные точки |
| АЛ102Д | -/- | Зеленый | 2 зеленые точки |
| ЗЛ102А | -/- | Красный | Черная точка |
| ЗЛ102Б | -/- | Красный | 2 черные точки |
| ЗЛ102В | -/- | Зеленый | Белая точка |
| ЗЛ102Г | -/- | Красный | 3 Черные точки |
| ЗЛ102Д | -/- | Зеленый | 2 белые точки |
| АЛ112А | -/- | Красная полоска | |
| АЛ112Б | -/- | Зеленая полоска | |
| АЛ112В | -/- | Синяя полоска | |
| АЛ112Г | -/- | Красная полоска | |
| АЛ112Д | -/- | Зеленая полоска | |
| АЛ112Е | -/- | Красная точка | |
| АЛ112Ж | -/- | Зеленая точка |
Зарубежные элементы маркируются по-разному, в зависимости от страны производителя и фирмы.
Часто маркировка на светодиодной ленте расшифровывается
Модели
Одними из самых качественных светодиодных ламп, являются Philips. Например:
- LED Стандартная. Срок службы очень длинный. Если точнее, то она может работать до 14 000 часов. Похожа на обычную лампу накаливания, но имеет матовую колбу. Излучает приятный белый свет. Мощность LED Стандартной равна десяти ваттам. За час она расходует одиннадцать киловатт. Цоколь (или патрон) – Е27. Сила тока равна 100 мА. Напряжение, которое может выдерживать, варьируется от 200 до230 вольт. Цветовая температура равна 3000 К. Это значит, что она издает мягкий белый свет. Ширина пучка – 130 градусов, а поток равен 1050 Лм. Еще одним плюсом LED является то, что время её включения занимает не более половины секунды. Размеры не очень большие. Высота – шесть сантиметров, а высота – десять сантиметров. Не содержит ртуть, что делает её безопасной. Цена: от 2000 рублей.
- LED Каплевидный. Является декоративной, так как имеет очень красивый дизайн, вызывает интерес и по форме похожа на каплю. Хорошо выглядит и в обычном, прозрачном приборе. Излучает приятный белый и равномерный свет. Срок службы каплевидной очень долгий (от 12000 до 15 000 часов) и при этом она является энергосберегающей. Цоколь – Е14. Выдерживает напряжение равное 240 вольтам. Сила тока каплевидного устройства равна 25 мА. Но нельзя регулировать яркость. Пучок очень широкий – 360 градусов. Время, в течение которого включается LED Каплевидный, менее половины секунды. Следовательно, она включается мгновенно. Размеры достаточно небольшие. Высота – восемь сантиметров, а ширина – около пяти сантиметров. Мощность равна примерно трём ваттам. Имеет маркировку энергоэффективности: А++. Эта маркировка является самым высоким показателем. За час потребляет три киловатта.
- Модельный ряд LED Classic. Не содержит ртути. Цена: от 1500 рублей
- Li – LED Свечевидная. Издает рассеянный, мягкий и сияющий свет, так похожий на настоящую свечу. Колба прозрачная. Цоколь – Е14, Е27. Срок, в течение которого может работать Свечевидный вид, составляет до 20 лет. С её помощью можно существенно экономить электроэнергию, но несмотря на это качество освещения остается высоким. Цветовая температура может быть самой разной (до 2700 К). Мощность равна 3 ваттам, а сила тока 20 мА. Включается мгновенно, маркировка энергоэффективности: А. Выдерживает напряжение до 240 вольт. Размеры также небольшие: высота – девять сантиметров, ширина – восемь сантиметров. Эквивалент мощности равен десяти ваттам. Не содержит ртути. Цена: до 2000 рублей.
Основные параметры
Знание характеристик LED светодиодов необходимо для подбора подходящего светотехнического источника под конкретную задачу, проектирование электронных схем с использованием диодов.
Ток
Параметр отражает максимальную величину тока, который диод проводит без перегрева или повреждения. Диапазон – от миллиампер до десятков ампер, параметр обусловлен размером и конструкцией диода. Для однокристальных чипов средний показатель рабочего тока 200 mA. Многокристальные характеризует более высокая величина. Интенсивность свечения, продолжительность службы зависят от стабильной работы блока питания. Цветовая температура, оттенок свечения меняются мере роста тока.
Напряжение
Для различных моделей установлено максимальное напряжение, которое допускается, не вызывая пробоя или повреждения элемента. Специальные драйверы обеспечивают стабильность подачи тока. Запитывание светодиодной ленты проводится при помощи токоограничивающих резисторов.
Мощность
Параметр отражает количество энергии, которую устройство способно перерабатывать без перегрева. Величина используется для проведения расчета нагрузки, выбора оптимального блока питания. Различают мощность LED:
- малую – до 0,5 Вт;
- среднюю – 0,5-3 Вт;
- большую – от 3 Вт.
От того, какой бывает мощность, только частично зависит яркость свечения. Светодиодные лампы с одинаковой мощностью могут различаться по яркости.
Световой поток
Измерение видимой световой мощности проводят в люменах (lm). Чем выше показатель, чем ярче свет источника. Светодиодные лампы излучают от 80 до 150 лм на каждый ватт потребляемой энергии. Угол рассеивания светового потока – 100-120 градусов. Получить лучшую фокусировку помогают специальные купольные линзы.
Цветовая температура
Светодиодные источники в отличие от ламп накаливания сильнее разнятся по цветовой температуре. Если у классических лампочек диапазон составляет 2000 – 3000 Кельвинов, то у светодиодного освещения – от 2700 до 6500 Кельвинов. Линейки светоизлучающих диодов представлены в интервалах оттенков:
- теплого – 2700-3500 К;
- нейтрального/дневного – 23500-5000 К;
- холодного – выше 5000 К.
Комфортным считают желтое свечение, приятное для глаз, теплое, способствующее расслаблению.
Габариты
Различия по размеру корпуса отражают в миллиметрах. Например, типоразмер светодиода SMD-2835 означает, что размер элемента 2,8 x 3,5 мм. Габариты диода можно измерить при помощи линейки.

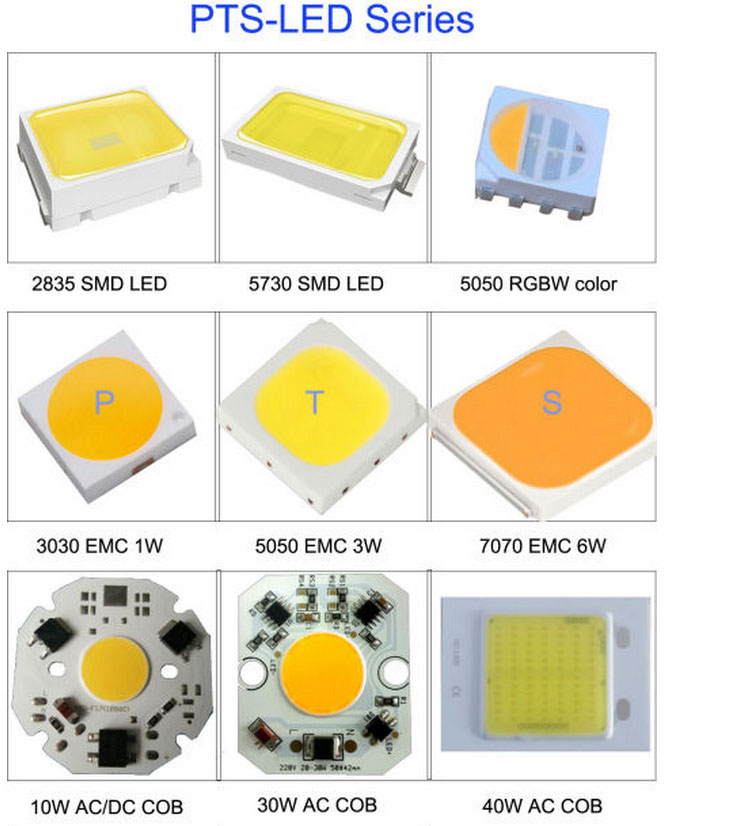

Виды SMD светодиодов и их особенности
Разновидности SMD светодиодов, виды исполнения отражают различные классификации.
Одно-, двух-, трехкристальные SMD светодиоды
Модели небольшой мощности включают один монохромный кристалл, потребляют ток до 20 мА. Кристалл закрывает плоская или сферическая линза. В зависимости от модификации при небольших габаритах может быть достойная интенсивность свечения. При использовании более мощных светодиодов в конструкции требуется ток 50 мА – 1 А, эффективный теплоотвод.
Два кристалла могут распределять мощность между собой и не вызывать сильного нагрева. Приборы с двухкристальными светодиодами служат дольше.
Многокристальные конструкции обеспечивают необходимую яркость светового потока, цветопередачу. Производитель устанавливает рабочее напряжение, которое отличается у разных моделей.
Цвет свечения
Выпускаемые виды светодиодов различаются цветообразованием:
- одноцветные – диоды излучают один базовый цвет на основе свечения однокристального чипа. Популярные модели с красным, желтым, белым свечением;
- мультицветные – конструкции созданы на основе трех кристаллов со свечением красного, зеленого, синего цвета. Чипы размещены в одном корпусе. Многоцветные называют RGB, используют для динамически изменяющейся подсветки в результате объединения в единый световой пучок. На смешении базовых цветов формируются новые. Цвет и яркость регулирует RGB-контроллер.
Типоразмер
Типоразмеры SMD-диодов включают линейные размеры, кодировка которых выражена четырехзначным числом.

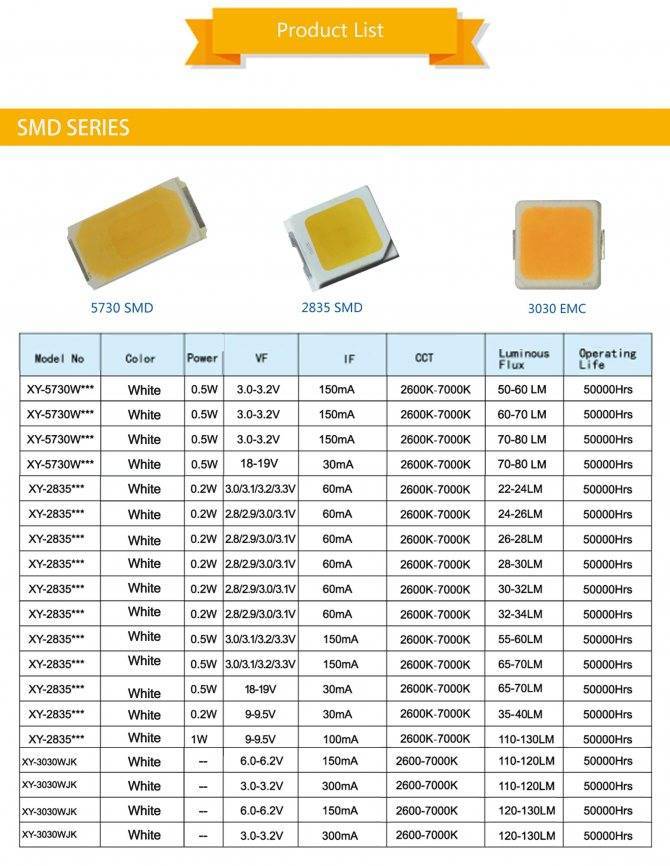

К популярным относят модули SMD типоразмеров 3528, 5050, 3020, 5630, 5730, 3014. Производители выпускают также SMD-светодиоды 3030, 7020, 8520 типоразмеров, но они используются реже. В продаже появляются новые модификации, параметры которых существенно различаются.
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.
Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Основные характеристики светодиодов. Характеристики светодиодов
Основные характеристики светодиодов подразделяются на электрические и световые. С одной стороны, электрические – это рабочий ток, напряжение, мощность. С другой стороны, световые характеристики светодиодов – световой поток, сила света (эффективность). А также цветовая температура, габариты и угол рассеивания.
Рабочий ток светодиодов
Светодиоды работают только от определенной силы тока. Эта характеристика наиболее важна для работоспособности светодиода. Даже небольшое превышение рабочей силы тока приведет к быстрой деградации светодиода. А в результате выходу его из строя. Чуть более высокое превышение силы тока ведет к мгновенному перегоранию светодиода.
Ток светодиодов, несомненно, зависит от их мощности. Более мощные светодиоды работают на более высоком токе. В светодиодных лампах и светильниках устанавливаются драйвера. Они ограничивают ток именно до тех параметров, которые нужны для светодиодов, установленных в этих приборах. Часто требуется подключить светодиод отдельно. В этом случае необходимо знать его характеристики. Для того чтобы ограничить ток соответствующим драйвером, токоограничивающим резистором или конденсатором.
Напряжение светодиодов
Рабочее напряжение светодиодов зависит от полупроводников и других химических элементов, использованных при изготовлении этих светодиодов. Применение разных типов материалов для изготовления существующих видов светодиодов ведет к излучению света различных цветов. То есть рабочее напряжение можно определить по цвету светодиода. Иначе говоря, светодиоды разных цветов имеют разное рабочее напряжение.
Для питания светодиодных лент и светильников обычно используются драйвера или блоки питания. Как правило у них на выходе 12 вольт постоянного тока. К примеру. От такого источника можно запитать цепочку из последовательно соединенных светодиодов с рабочим напряжением 3 вольта. Исключим в этом примере падение напряжения на токоограничивающем резисторе. Безусловно, такая последовательная цепь может состоять только из четырех светодиодов. Пятый светодиод, если включить его в эту цепь, работать не будет. Каждый из светодиодов, грубо говоря, забирает из 12 вольт питания по 3 вольта.
Эту характеристику светодиода называют напряжением падения. В данном случае у каждого из светодиодов напряжение падения составляет 3 вольта. Другими словами. Падение напряжения – это напряжение, возникающее на выводах светодиода при протекании через него прямого рабочего тока. Эту характеристику иногда и называют рабочим напряжением светодиода. Хотя, строго говоря, таких характеристик, как напряжения питания или рабочее напряжение, у светодиода нет. Как впрочем и у любого диода.
Мощность светодиодов
Мощность светодиода зависит от его рабочего тока и падения напряжения на нем. Падение напряжения разных светодиодов колеблется в диапазоне, примерно, 1,5 – 4 вольта. Рабочий ток индикаторных и маломощных светодиодов обычно составляет 15 – 20 мА. Ток мощных осветительных светодиодов может быть 150, 350, 750 мА и доходить до 1А.
Часто для повышения яркости светодиода используют повышение его рабочего тока до очень больших величин. При этом необходимо помнить. Применение для светодиодов такого большого тока ведет к их чрезмерному нагреву. А также быстрой деградации и выходу из строя. Хотя этого можно избежать. При условии, что питании светодиодов большим током, для повышения их яркости, использоваться система охлаждения. Для этого применяются достаточно массивные радиаторы из алюминия или даже меди. Более того, в некоторых случаях применяется принудительный обдув воздухом с помощью вентилятора-кулера. Хорошее охлаждение светодиодов при их работе на большом токе снижает риск потери их работоспособности. Однако, но не исключает его совсем.
P=U×I
Чтобы определить мощность (P) светодиода необходимо умножить напряжении (U) на силу тока (I). К примеру, мы возмем максимальные для светодиодов 4 вольта и 1 ампер. В результате мы получим самый мощный светодиод мощностью 4 Ватта. Безусловно, это будет осветительный светодиод. Несомненно, работающий от тока с не характерной, искусственно завышенной для светодиодов, силой.
Поэтому нужно понимать. Если разговор идет о 10 ваттном или даже 100 ваттном светодиоде. Несомненно, имеется в виду лампа или светильник. Они состоят из нескольких штук или десятков штук светодиодов. Или же речь идет о светодиодной сборке, например, COB типа. Иными словами, 100 кристаллов-светодиодов, каждый мощностью 1 Ватт, припаиваются на единую плату. И все это заливается слоем люминофора. Так и получается светодиод мощностью 100 Ватт.
Филаментные лампы
Филаментный источник света внешне напоминает лампу накаливания, но конструктивно остается светодиодным изделием. В таком случае пропадает необходимость в отводе тепла, но применение устройств в бытовой сфере связано с исключительно эстетическими соображениями.
Основной элемент филаментного прибора — светодиодная нить. В зависимости от количества таких нитей производят изделия разной мощности. Филамент — тонкий стержень из стекла, на поверхности которого имеются SMD-диоды. Верхняя часть покрывается люминофором, дающим желтый оттенок. Для отвода тепла применяют стеклянную колбу, внутренняя часть которой заполняется газом.
Из-за отсутствия места для драйвера внутри производители размещают низкокачественный модуль питания. Это повышает пульсацию, негативно сказывающуюся на зрительных органах. Для избавления от мерцания между цоколем и колбой добавляется пластиковое кольцо с качественным драйвером.
Схемы подключения светодиодов – как все правильно выполнить
Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).
Такова схема последовательного подключения световых диодов
Как рассчитать сопротивление светодиода
Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.
Разберемся, как рассчитать сопротивление для светодиода.
Сделать это можно по формуле:
R = (VS – VL) / I,где
- VS–напряжение питания;
- VL –номинальное напряжение для светодиода;
- I – ток светодиода (обычно это 0.02 А, что равно 20 мА).
При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель
Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента
Получается довольно красиво
Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.
При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель
Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента
Получается довольно красиво
Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.
Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.
Параллельное и последовательное соединение: как они выполняются
По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.
Параллельно подключенные последовательные тройки световых диодов
Подключение световых диодов на 12 В как самый оптимальный вариант
Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.
Идеальная подсветка потолка при помощи светодиодной ленты
Способы сборки
По способу сборки изделия делятся на несколько категорий.
DIP
DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:
- 0,3;
- 0,5;
- 0,8;
- 1,0 см.
Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.
«Пиранья»
Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.
По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.
SMD-технология
SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.
Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.
Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.
COB-технология
Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.
Обращаем внимание на мощность
Вполне естественно при выборе ламп сравнивать их по основному параметру – мощности. Благодаря данному показателю легко определить количество электроэнергии, преобразующейся впоследствии в свет.
Светодиодный тип осветительного прибора обладает высоким уровнем энергоэффективности, превосходящим по своим показателям аналогичные виды товаров.
Для сравнения можно привести следующий пример: при одинаковом свечении лампы светодиодного типа способны потребить 6 Вт, а обыкновенные лампочки в то же время потребляют почти 60 Вт. Разница существенная! При сохранении желаемого уровня освещения помещения можно рассчитывать на значительную экономию.
К тому же, светодиодные осветительные приборы наполняют комнату естественным спектром цветов, а лампа накаливания неприятно отражает желтизну.
Создавая в комнате одинаковый уровень освещённости, лампы разного типа потребляют разнообразный уровень мощности.
Данный фактор ярко выражен в следующей таблице:
| Тип лампы | Потребляемая мощность |
| Лампы накаливания | 100 Вт |
| Светодиодный тип | 10 Вт |
| Люминесцентный тип | 30 Вт |
Согласно таблицы, можно сделать вывод, что применение светодиодных источников светового потока поможет сократить расход электроэнергии в 10 раз сохранив при этом высокую степень освещения помещения.
