Конструкция сэндвич труб
Все, что касается отопительного оборудования связано с опасностью возникновения пожаров, особенно в деревянных домах. Статистика утверждает, что более половины случаем возгорания происходят, потому что домовладельцы выполнили монтаж дымохода своими руками некорректно. Чтобы облегчить эту задачу и защитить дом от огня, используют сэндвич трубы для дымохода. На первый взгляд они похожи на обыкновенные изделия из нержавейки, но на самом деле имеют трехслойное строение:
Конструкция сэндвич трубы
- Внутренний контур. Цилиндр круглого сечения из нержавеющей стали повышенной прочности толщиной не менее 1 мм с добавлением цинка или молибдена. Внутреннюю трубу изготавливают из листа металла, с помощью сварки получая герметичный шов. Благодаря высоким антикоррозийным качествам легированную сталь не повреждает взаимодействие с водой.
- Изоляционный слой. Между внутренним и внешним контуром находится изоляционная прослойка, которая выполняет две важные функции: «запирает» жар внутри трубы, не позволяя ему нагревать окружающие материалы и не позволяет дыму остывать во время прохождения по трубе, чтобы сажа не оседала на ее стенках. В качестве термоизоляции используют волокнистые материалы с наивысшим классом огнестойкости с рабочей температурой до 700 градусов, к примеру, минеральную вату на базальтовой основе. Слой изоляции между контурами составляет 40-60 мм, а плотность утеплителя 12о кг на кубический м.
- Внешний кожух. Внешняя оболочка сэндвич трубы, изготовляемая из нержавеющей стали или другого вида металла. Шов кожуха выполняют при помощи лазерной сварки, которая не повреждает гальванический слой нержавейки, защищающий ее от коррозии. Стоимость труб из латуни и меди намного увеличивает затраты на прокладку дымохода, а установка оправдана эффектным внешним видом.
Сендвичные трубы состоят из доборных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все части дымохода одной фирмы, идеально подходящие друг к другу.
Методы расчета потерь давления в вентиляционной трубе
Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:
- Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
- Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.
Принцип работы и секреты эффективности шахты
Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.
Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.
Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.
Устранение протечки кровли из ондулина
Существует две принципиальные причины, по которым течет крыша, покрытая Ондулином:
· неправильный монтаж;
· повреждения, полученные за время эксплуатации.
При определении причины, почему течет крыша из Ондулина, следует руководствоваться простым правилом:
· Кровля потекла в первый-второй год. Причина течи – некачественный монтаж;· Кровля потекла через 5-7 лет. Причина – старение материалов и повреждение узлов.
В первом случае производится комплексный ремонт, связанный с переделкой проблемных узлов и перекладкой отдельных участков. Во втором – требуется заменить или отремонтировать поврежденные элементы кровли.
Производитель предоставляет гарантию на водонепроницаемость сроком 15 лет. В течении этого времени листы Ондулина не будут пропускать влагу. Однако на протяжении гарантийного срока могут возникать течи в проблемных местах: на стыках, в узлах конька и ендовы, примыкания дымохода.
Далее рассмотрим, какие протечки могут появиться на кровле из ондулина.
Ошибки монтажа, которые приводят к протечкам
Технология монтажа ондулина довольно проста. Кровельщики говорят: «Материал многое прощает». Однако нередко встречаются следующие ошибки:
Малый уклон кровли
Течи образуются на стыках. Зимой на крыше скапливается много снега, под весом которого листы деформируются;
Ондулин деформируется от снеговой нагрузки. Вода просачивается в стыки
Недостаточный перехват листов
В местах стыков листов просачивается вода, особенно, в зимнее время;
Перехват листов настолько мал, что кровля «расползается» и «трещит по швам»
Неправильное устройство конька
В проушины попадает снег и вода. Причина в неправильной установке коньковой накладки или отсутствии уплотнения – коньковой вставки;
Через щели к коньке надуло снега в подкровельное пространство
Неправильное устройство ендовы и внутреннего излома
Причина протечки – узел негерметичен, неправильно установлен ендовный элемент;
В месте внутреннего излома скат кровли имеет обратный уклон
Старение Ондулина, повреждения кровли. Характерные протечки
Старение Ондулина происходит из-за разрушения защитно-декоративного слоя и изменения свойств битумной пропитки. Со временем битум становится хрупким, листы покрываются микротрещинами. Далее происходит повреждение целлюлозной основы и полное разрушение Ондулина.
Перечислим, какие протечки могут возникнуть, если Ондулин постарел:
· Дыры, повреждения от града. Теряя прочность и становясь хрупким, лист Ондулина может быть пробит крупным градом. Также при наличии вышестоящих скатов кровлю могут повредить падающие сосульки;
Крупный град пробил постаревший Ондулин
· трещины. Возникают из-за деформации обрешетки, воздействия чрезмерной снеговой нагрузки;
Теряя прочность, листы рвутся под действием нагрузок и деформаций
· течи в местах крепления. Со временем разрушаются уплотнительные прокладки, ржавеют и разрушаются гвозди;
Крепления пришли в негодность. Производились попытки герметизировать стык листов
· течи в узлах и стыках. Проявляются характерные проблемы узлов ондулиновой кровли, перечисленные выше.
Даже с расстояния видно, что коньковый узел поврежден
Ремонт кровли из ондулина
После обследования кровли определяется перечень необходимых работ, который может включать в себя:
· полную или частичную замену кровельного полотна в зависимости от состояния Ондулина.
Установлена заплатка в проблемном месте
· замену элементов коньков и ендов, капельников и щипцов, установку коньковой вставки;
Полностью переделан коньковый узел. Установлена уплотнительная вставка
· ремонт стыков;
Заменен верхний лист. Применены саморезы с уплотнением
· ремонт проблемных узлов примыкания.
В месте прохода трубы через кровлю установлена специальная уплотняющая манжета
Специалисты компании «Важный Дом» произведут обследование и установят, почему течет крыша из Ондулина, составят перечень необходимых работ. Своевременное проведение ремонта продлит срок эксплуатации ондулиновой кровли.
Материал для изготовления грибка для вентиляционной трубы
Чтобы приспособление имело более привлекательный вид, его можно покрасить в тон цвета покрытия крыши. Поскольку изделия из черной стали выглядят непривлекательно, их принято украшать коваными элементами. К сожалению, у стальных моделей имеется существенный недостаток – их большой вес, поэтому такой вариант подойдет не для всех крыш.
В продаже можно встретить грибки, изготовленные из меди и легированной стали, которые отличаются прочностью, но при этом имеют высокую стоимость. Поэтому выбор материала, из которого сделано данное изделие, во многом зависит от финансовых возможностей владельца дома. Можно приобрести на рынке готовое приспособление на трубу или выполнить его своими руками, что вполне по силам домашним мастерам.
Место расположения дымоотвода
По мнению специалистов, наиболее оптимальным вариантом считается устройство дымоотвода возле конька. Благодаря этому можно будет обеспечить минимальное скопление снега вокруг трубы дымоотвода и полностью исключить протечку в зоне примыкания.
Кроме того, высота дымохода в данном случае небольшая, что приводит к уменьшению влияния на конструкцию устройства негативных внешних факторов. Согласно строительным нормативам, высота дымохода над крышей зависит от высоты расположения дымоотводящей трубы.
Организовывать проход трубы дымохода через кровлю не рекомендуется в таких местах:
- рядом с мансардными окнами, так как даже слабый ветер будет заносить в мансарду угарные газы;
- на стыке двух скатов, где практически невозможно обеспечить качественное примыкание к трубе.
Дымоотвод не рекомендуется жестко закреплять с крышей, так как любое нарушение целостности кровли может стать причиной разрушения трубы и возгорания.
Функции и характеристики кровельных аэраторов
Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части
Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:
- проветривание подкровельного пространства;
- сохранение надёжности и долговечности системы стропил;
- обеспечение нормального движения воздуха для крыш сложной формы;
- сохранение свойств теплоизоляционных материалов.
Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.
Монтаж конькового аэратора
Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:
- С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
- Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
- Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.
Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха
Видео: установка конькового аэратора
Крепление аэратора для металлочерепицы
Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.
Установка аэратора требует предварительного изучения особенностей его конструкции
Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:
- В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
- На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
- Дополнительный слой и патрубок фиксируют с помощью саморезов.
- Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.
Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.
Видео: установка точечного аэратора
Аэратор для профнастила
Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.
Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности
Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.
https://youtube.com/watch?v=hKQZymPztgU
Установка вентиляционного узла
Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.
Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.
Шаблон обводится маркером
Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.
Сверлится отверстие
Теперь можно приступать к резке
Вырезается отверстие под узел прохода
Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.
Вырезается часть обрешетки
Вырезаются части других материалов кровельного пирога
Готово, теперь можно приступать к следующему этапу
Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.
Края фланца промазываются герметиком
Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.
Фланец заводится под гидроизоляцию
Гидроизоляция накалывается на пластиковые штырьки
Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.
Фланец прикручивается саморезами
Процесс фиксации фланца
Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.
Фиксация колпака
Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.
Установка вентиляционной трубы
Труба выравнивается с помощью встроенного уровня
Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.
Фиксация трубы кровельными саморезами
Что сложного в оборудовании дома системой вентиляции
Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:
Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений.
На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме
На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.
Монтируем узел вентиляции на мягкую кровлю
По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.
Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.
Размечается место установки колпака
Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.
Сверлится отверстие
Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.
Вырезается отверстие
Отверстие под узел прохода вентиляции
Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.
Снятие защитной ленты с колпака
Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.
Установка колпака
Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.
Фиксация колпака
Шаг 7. Производится установка самой трубы на установленный ранее колпак.
Установка трубы вентиляции
Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.
Далее нужно выровнять вентиляционную трубу
Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.
Прикручивание трубы к колпаку
Видео – Монтаж УП на мягкую кровлю
Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти
Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов
Виды и конструкции коробов
- печные;
- для кровли;
- для вентиляции;
- декоративные.
Обычно короба изготовляют из металла. Их окрашивают в подходящий цвет, они служат достаточно долго.
Изделия из нержавейки используют для декоративных элементов на крыше, внутри помещений.
Оцинкованные устройства в комплекте с пластиковыми элементами стоят дешевле, поэтому их используют чаще.
Короба в виде деревянного каркаса устанавливают только для обшивки кирпичных дымоходов. К тому же их необходимо закрывать дополнительно металлическим кожухом.
Короба из огнеупорного гипсокартона устанавливают в помещении для декоративных целей, на чердаках, ими закрывают каналы, вделанные в стену.
Конструкция вентиляционной системы
Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.
Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:
- Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
- Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
- Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
- Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

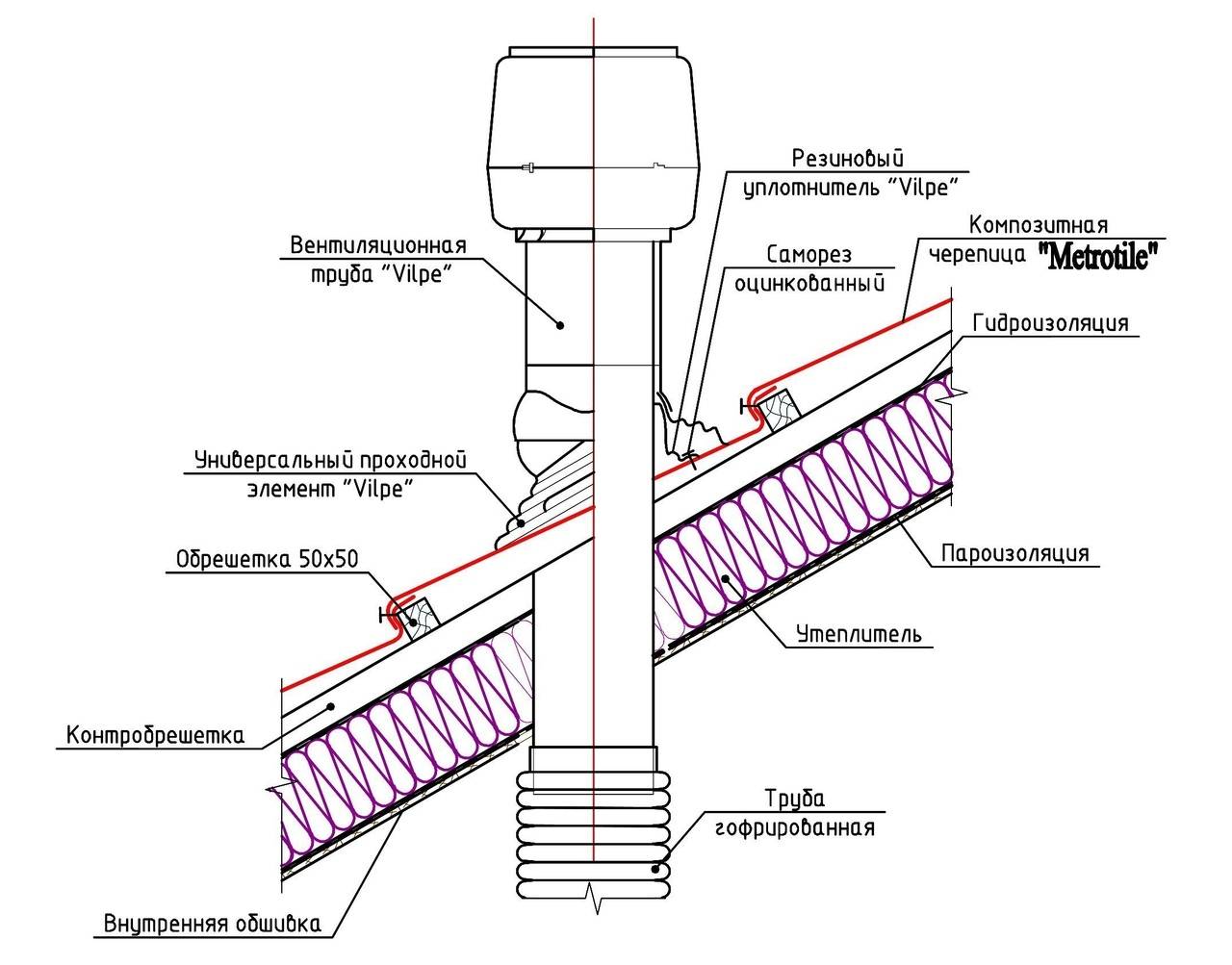

Монтаж узла прохода вентиляции через кровлю
Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.
Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.
С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:
- воздушного обмена в мансардном или чердачном помещении дома;
- монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
- подачи чистого воздуха, обогащенного кислородом.
В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).
Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.
Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.
Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.
Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.
Проектирование и монтаж узла будет зависеть от ряда факторов:
- угол ската крыши;
- вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
- тип крыши.
Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.
Существуют определенные требования:
- не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
- конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
- для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
- в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.
Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.
Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.
Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.
Устранение протечки дымохода
Кровельные работы » Виды и этапы » Устранение протечки » Дымохода
Примыкание к дымоходу – проблемный узел для всех типов кровли. В месте прохода трубы через крышу сходятся два материала с разными физическими характеристиками, например, кирпич и металл. Отличается режим работы дымохода и кровли: труба испытывает температурные воздействия, а крыша – деформации от ветровой и снеговой нагрузки. Узел примыкания находится в сложных условиях, примыкание повреждается и течет.
Течет крыша или течет дымоход?
Перед началом работ важно выявить природу протечки:
Протечка на стыке. Причина – похабное исполнение узла
Течет дымоход. Причиной протечки становится разрушение трубы и повреждение флюгарки. Ситуация характерна для кирпичных дымоходов. Требуется восстановление трубы, кладочные и штукатурные работы. Если кладка выполнена из кирпича низкой марки, рекомендуется утеплить и обшить дымоход для защиты от воздействия среды.
Дымоход практически разрушен. Причина течи – вода просачивается через кладку
Ремонт кровли в месте прохода дымохода
Можно выделить два типа дымоходов:
- одиночные трубы круглого сечения;
- дымоходы и короба прямоугольного сечения.
Слева круглая труба, выведенная через проходной элемент. Справа прямоугольный дымоход с узлом примыкания.
В зависимости от типа дымохода выбирается способ ремонта. Стык круглой трубы лучше всего уплотнить проходным элементом, например, Master Flash. Проход прямоугольного дымохода оформляется в виде примыкания, устройство которого зависит от материала кровли. Узлы и способы их ремонта будут рассмотрены далее.
Выход круглой трубы. Ремонт при помощи Master Flash
Простой и надежный вариант, как устранить течь крыши возле дымохода – использовать проходной элемент, например, Master Flash. Такой способ применяется для прохода через кровлю труб диаметром от 75 до 1050 мм.
Проходной элемент – это герметизирующая деталь, состоящая из манжеты и упругой основы. Манжета плотно надевается на трубу. Основа принимает профиль кровельного материала, герметизируется и крепится саморезами с уплотнительными шайбами.
Устранение течи при помощи Master Flash
Монтаж проходки
В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:
- Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.
Установка узла прохода
Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:
- уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
- обычный силиконовый герметик, который предназначен для наружных работ;
- самоклеящаяся лента для герметизации стыков;
- шуруповерт;
- кровельный оцинкованные саморезы.
Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:
- Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
- Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
- Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
- Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
- Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
- Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.
Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.
Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:
Устройство обрешетки и вывод дымохода через шифер
Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.
Обрешетка может быть однослойной и двухслойной.
При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.
Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.
Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.
В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.
