Характеристики проводов
Номинальное сечение, мм2 |
| Электрическое сопротивление 1 км провода постоянному току при 20°С, 0м | Разрывное усилие провода, Н, не менее | Масса 1 км провода, без смазки, кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
Дополнительные элементы кабеля
В зависимости от целевой функции кабеля его внешний изоляционный слой может быть чем-то усилен дополнительно. Так, для слаботочных линий внешняя оболочка содержит слой металлической фольги для отсечения паразитных токов и формирования «экрана» от внешних электромагнитных волн (экранирование).
Если условия работы кабеля предполагаются «жесткими» в смысле механических «перерезывающих» воздействий, то применяют технологию бронирования (создания жесткой и прочной оплетки из металлических жил). Если условия эксплуатации сравнительно «мягкие», то бронирование может быть из хлопчатобумажных или полимерных волокон.
Условия хранения
Хранить алюминиевые провода следует в бухтах. Допустимо складирование в сухих неотапливаемых помещениях. Бухта, на которую намотан проводник, представляет собой деревянный барабан. Для защиты кабеля он покрывается досками и тонколистовым железом. На барабане обязательно указывается тип провода, его первоначальная и текущая длина и срок хранения.
Располагать бухты следует в вертикальном положении, так, чтобы отдельные кабели не наползали друг на друга и не собирались в кучу. Это позволит исключить их деформацию под собственным весом.
Хранение провода АС на деревянных барабанах
При перевозке бухта надежно фиксируется стальными лентами, тросами или синтетическими ремнями. Это необходимо, чтобы исключить ее перекатывание с места на место.
Технические характеристики АС
· Предел прочности именуемое временным сопротивлением разрыву ровняется — 165–190 МПа;
· Температура, которая максимально допустила для нагрева жил в рабочем состоянии должна не превышать 90 градусов по Цельсию;
· Рабочая температура при эксплуатации должна входить в рамки от – 60 до +40 градусов по Цельсию;
· Допустимые длительные токовые нагрузки на неизолированный кабель, но это зависит от рабочей среды и места их использования;
· Срок гарантии примерно 5 лет, начиная с дня ввода проводов в рабочую атмосферу;
· В среднем кабели служат и не требуют замены, не менее 40 лет;
Использование:
Кабель АС состоящие из неизолированного алюминия, как изначально были предназначены, так и продолжают применяться для транспортировки электроэнергии по воздушным электрическим сетям, важным фактором выступает то, что в подобных условиях эксплуатации воздушная среда выступает неким изолятором. Так же нельзя не отметить, что эксплуатация возможна только в макроклиматических районах или в том случае, если в атмосфере находится определенное количество серного газа — то есть в атмосфере воздуха первого и второго типа. Самыми распространенными сферами использования являются:
· Проведение ЛЭП;
· При проложении линий движения электротранспорта;
· В качестве распределительных цепей для электроаппаратов и электроприборов;
· Для постройки сооружения высоковольтных линий с большими пролетами и различными климатическими условиями.
· На подстанциях и различных распределительных устройствах;
Соединение кабелей из алюминия
Мы уже выяснили, что большинство квартир оснащается электричеством за счет проводов АС, но при подсоединении люстр, розеток и прочего нужно знать правила соединения проводников из разных металлов, иначе неверное подключение может привести к фатальным последствиям.
Виды соединений алюминиевых кабелей с медными:
· Соединение скруткой
· Резьбовое соединение
· Соединение при помощи клеммной колодкой
· Соединение с помощью клеммой колодки с плоско пружинным зажимом
· Не разъемное соединение
Хранение и транспортировка
Алюминиевые провода (АС) хранятся на барабанах из дерева или же в бухтах и подвергаются транспортировке в том же виде. При этом должно соблюдается правило: вес неизолированного провода, который наматывается в бухты, должен не превышать значения в 40 кг
Благодаря своим бесспорно прекрасным качествам и заслугам этого типа используется повсеместно, а во времена СССР и вовсе использовалась даже для полного электрического оснащения дома, но теперь вы знаете, чем он отличается от своих конкурентов и где его лучше использовать. Поэтому, если вы живете в таком доме, то постарайтесь как можно скорее заменить провод АС на наиболее подходящий, а его луче используйте для проводки освещения сада или дворика вашей дачи.
Условия хранения
Хранить алюминиевые провода следует в бухтах. Допустимо складирование в сухих неотапливаемых помещениях. Бухта, на которую намотан проводник, представляет собой деревянный барабан. Для защиты кабеля он покрывается досками и тонколистовым железом. На барабане обязательно указывается тип провода, его первоначальная и текущая длина и срок хранения.
Располагать бухты следует в вертикальном положении, так, чтобы отдельные кабели не наползали друг на друга и не собирались в кучу. Это позволит исключить их деформацию под собственным весом.
Хранение провода АС на деревянных барабанах
При перевозке бухта надежно фиксируется стальными лентами, тросами или синтетическими ремнями. Это необходимо, чтобы исключить ее перекатывание с места на место.
Материал жилы
Хорошей электропроводностью отличаются многие металлы и их сплавы. Однако из широкодоступных и недорогих металлов наилучшие показатели электропроводности у меди и алюминия. Последний по этому показателю занимает четвертое место среди всех металлов, уступая лишь тройке лидеров (серебро, медь, золото).
На современном этапе развития человечества производство чистого алюминия достаточно дешево (еще век назад этот металл был одним из самых дорогих), поэтому на сегодняшний день провод с жилой из этого металла – наиболее дешевый.
Тем не менее, для электротехнических работ такой кабель не очень удобен (в жилищном строительстве запрещено использовать алюминиевые провода с сечением до 16 мм). Дело в том, что металл сравнительно хрупок. Скрутки из него хрупкие, а из зажимных соединений из-за пластичности проводник постепенно «вытекает». Жила часто обрывается в местах сгиба.
Медные проводники, как было отмечено, обладают лучшей проводимостью и большей долговечностью. Кроме того они намного более стойки к деформациям, что позволяет лучше и технологичнее выполнять соединение проводов (как скруткой, так и при помощи электротехнических зажимных устройств).
Лужение, пайка, сварка также гораздо проще. Из недостатков следует отметить высокое значение удельного веса меди и постепенное окисление металла в местах контакта с воздухом.
Конструкция проводов марки АС
| Номиналь- ное сечение, мм2 | Алюминиевая часть провода | Стальной сердечник | Число повивов | Отношение сечения алюмини- евой части провода к сечению стального сердечника | |||
| число прово- лок | номиналь- ный диаметр проволок, мм | число прово- лок | номиналь- ный диаметр проволок, мм | алюми- ниевых прово- лок | стальных проволок | ||
| 10/1,8 | 6 | 1,50 | 1 | 1,50 | 1 | — | 6,00 |
| 16/2,7 | 6 | 1,85 | 1 | 1,85 | 1 | — | 6,00 |
| 25/4,2 | 6 | 2,30 | 1 | 2,30 | 1 | — | 6,00 |
| 35/6,2 | 6 | 2,80 | 1 | 2,80 | 1 | — | 6,00 |
| 50/8,0 | 6 | 3,20 | 1 | 3,20 | 1 | — | 6,00 |
| 70/11 | 6 | 3,80 | 1 | 3,80 | 1 | — | 6,00 |
| 70/72 | 18 | 2,20 | 19 | 2,20 | 1 | 2 | 0,95 |
| 95/16 | 6 | 4,50 | 1 | 4,50 | 1 | — | 6,00 |
| 95/141 | 24 | 2,20 | 37 | 2,20 | 1 | 3 | 0,65 |
| 120/19 | 26 | 2,40 | 7 | 1,85 | 2 | 1 | 6,25 |
| 120/27 | 30 | 2,20 | 7 | 2,20 | 2 | 1 | 4,29 |
| 150/19 | 24 | 2,80 | 7 | 1,85 | 2 | 1 | 7,85 |
| 150/24 | 26 | 2,70 | 7 | 2,10 | 2 | 1 | 6,14 |
| 150/34 | 30 | 2,50 | 7 | 2,50 | 2 | 1 | 4,29 |
| 185/24 | 24 | 3,15 | 7 | 2,10 | 2 | 1 | 7,71 |
| 185/29 | 26 | 2,98 | 7 | 2,30 | 2 | 1 | 6,24 |
| 185/43 | 30 | 2,80 | 7 | 2,80 | 2 | 1 | 4,29 |
| 185/128 | 54 | 2,10 | 37 | 2,10 | 2 | 3 | 1,46 |
| 205/27 | 24 | 3,30 | 7 | 2,20 | 2 | 1 | 7,71 |
| 240/32 | 24 | 3,60 | 7 | 2,40 | 2 | 1 | 7,71 |
| 240/39 | 26 | 3,40 | 7 | 2,65 | 2 | 1 | 6,11 |
| 240/56 | 30 | 3,20 | 7 | 3.20 | 2 | 1 | 4,29 |
| 300/39 | 24 | 4,00 | 7 | 2,65 | 2 | 1 | 7,81 |
| 300/48 | 26 | 3.80 | 7 | 2.95 | 2 | 1 | 6,16 |
| 300/66 | 30 | 3,50 | 19 | 2,10 | 2 | 2 | 4,39 |
| 300/67 | 30 | 3,50 | 7 | 3,50 | 2 | 1 | 4,29 |
| 300/204 | 54 | 2,65 | 37 | 2,65 | 2 | 3 | 1,46 |
| 330/30 | 48 | 2,98 | 7 | 2,30 | 3 | 1 | 11,55 |
| 330/43 | 54 | 2.80 | 7 | 2.80 | 3 | 1 | 7,71 |
| 400/18 | 42 | 3,40 | 7 | 1,85 | 3 | 1 | 20,27 |
| 400/22 | 76 | 2,57 | 7 | 2,00 | 4 | 1 | 17,93 |
| 400/51 | 51 | 3,05 | 7 | 3,05 | 3 | 1 | 7,71 |
| 400/64 | 26 | 4,37 | 7 | 3,40 | 2 | 1 | 6,14 |
| 400/93 | 30 | 4,15 | 19 | 2,50 | 2 | 2 | 4,35 |
| 450/56 | 54 | 3,20 | 7 | 3,20 | 3 | 1 | 7,71 |
| 500/26 | 42 | 3.90 | 7 | 2,20 | 3 | 1 | 18,86 |
| 500/27 | 76 | 2,84 | 7 | 2,20 | 4 | 1 | 18,09 |
| 500/64 | 54 | 3,40 | 7 | 3,40 | 3 | 1 | 7,71 |
| 500/204 | 90 | 2,65 | 37 | 2,65 | 3 | 3 | 2,43 |
| 500/36 | 54 | 3,40 | 61 | 2,65 | 2 | 4 | 1,46 |
| 550/71 | 54 | 3,60 | 7 | 3,60 | 3 | 1 | 7,71 |
| 600/72 | 54 | 3,70 | 19 | 2,20 | 3 | 2 | 8,04 |
Тип изоляции, броня и защита
Расшифровку аббревиатуры кабеля следует проводить с учетом общепринятых стандартов.
Материал жил
Здесь возможны всего 2 варианта:
- отсутствие буквы — медь (медный провод не нуждается в каком-либо обозначении);
- “А” — буква, обозначающая жилы, выполненные из алюминия.
В расшифровке сокращений, аббревиатур помогут данные из этой таблицы.
| Буквенное обозначение материала изоляции (2 позиция) | |
|---|---|
| В | Изоляция данного вида изготовлена из поливинилхлорида (иными словами ПВХ). |
| П | При изготовлении изоляции применялся полиэтилен. |
| Р | Для изоляции применяется резина. |
| НР | Наиритовая (из негорючей резины) |
| Ц | Изоляция пленочная (используется при изготовлении монтажных проводов) |
| Г | Защитный слой полностью отсутствует (голый). |
| Ф | Фторопластовая |
| К | Такой буквой обозначают контрольный кабель (его назначение). |
| КГ | Гибкий кабель |
| Буквенное обозначение защитной оболочки при ее наличии (3 позиция) | |
| А | Выполнена из алюминия. |
| П | Защитная оболочка – полиэтиленовый шланг |
| Пу | Усиленный шланг из полиэтилена |
| С | Свинцовая оболочка |
| Р | Изготовляется из резины |
| В | Оболочка из ПВХ (поливинилхлорида) |
| Буквенные обозначения материала для изготовления типа брони, при ее наличии (4 позиция) | |
| БбГ | Броня состоит из ленты профилированной, выполненной из стали. |
| Бн | Броня состоит из стальных лент, снабженных защитным покровом, материал не поддерживает горение. |
| В | Использован поливинилхлорид |
| Бл | Броня из стальных лент, Бл |
| Д | Оплетку изготавливают из двойного провода. |
| К | В качестве брони используются круглые стальные проволоки, которые заключены в стальной покров. |
| П | Броня из плоской стальной проволоки |
| Д | Используется оплетка, состоящая из двух проводов. |
| Разновидность использованного наружного покрова кабеля (5 позиция) | |
| Э | Экранированный покров (часто этот вид представлен алюминиевой фольгой) |
| Г | Присутствует гидроизоляция (защищает от коррозии) |
| В | Это буквенное обозначение может иметь 2 расшифровки. Если она в середине, защитная оболочка из ПВХ, вторая разновидность – расположение “В” в конце. Это значит, что покров из бумаги. |
| О | Провода, покрытые изоляцией и соединенные с помощью обмотки |
| Н | Покров из негорючего материала |
| Шп | Защита представлена полиэтиленовым шлангом. |
| Шв | Шланг, выполненный из винила |
| Шпс | Полиэтиден, способный к самозатуханию |
- МК — означает магистральный кабель;
- Ш — шахтный;
- МК — эти буквы наносят на магистральные кабели;
- РК — сокращение указывает на радиочастотный кабель;
- Т — предназначен для телефонной связи;
- О — оптический тип;
- КС — кабельная продукция для связи;
- КМ — характеризует комбинированный магистральный вид;
- ВК — эти буквы характеризуют внутризоновые кабели связи;
- ПпП — изоляция представлена в виде трехслойной пленки (пленка-поры-пленка).
- З — в такой разновидности кабелей жилы скручиваются в “звездную” четверку.
Условия эксплуатации и характеристики АС
Характеристики проводников АС сильно варьируются от их сечения. Но есть и общие свойства, которые присущи всем изделиям этой категории:
- температура эксплуатации от –60 до +40°C (идеально для СНГ);
- солидный срок службы от 45 лет;
- максимальная допустимая температура +90°C;
- временное усилие на разрыв — от 160 МПа;
- гарантированный период работы 4 года;
Характеристики сталеалюминиевых проводов марки АС
Остальные свойства определяются исходя из сечения и длины провода. Электрические параметры некоторых кабелей марки АС приведены в таблице.
| Тип провода | Продолжительный допустимый ток, А | Максимальное сопротивление 1 км провода, Ом |
|---|---|---|
| АС-16/2,7 | 111 | 1,78 |
| АС-50/8,0 | 210 | 0,59 |
| АС-70/11,0 | 265 | 0,42 |
| АС-120/19,0 | 390 | 0,24 |
| АС-150/19,0 | 450 | 0,20 |
А ниже механические свойства проводов тех же марок.
| Тип провода | Диаметр алюминиевой/стальной проволоки, мм | Масса 1 км кабеля, кг |
|---|---|---|
| АС-16/2,7 | 1,85/1,85 | 64,9 |
| АС-50/8,0 | 3,20/3,20 | 195 |
| АС-70/11,0 | 3,80/3,80 | 276 |
| АС-120/19,0 | 2,40/1,85 | 471 |
| АС-150/19,0 | 2,80/1,85 | 554 |

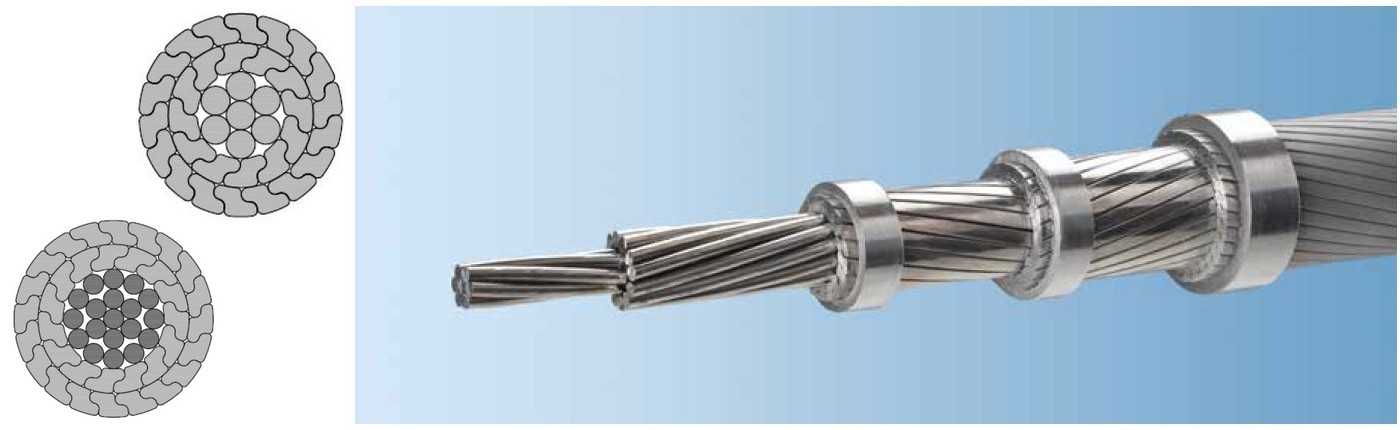

Строение кабеля
Устройство провода АС напоминает обычный тряпичный канат, но завитый из двух материалов. В середине имеется стальной трос. Он изготовлен из одной или нескольких тонких проволок. Задача стального троса — придать проводнику прочность, гибкость и устойчивость к растяжению. Он выполняет механическую, несущую функцию.
Строение неизолированного кабеля АС
Полученный проводник сочетает в себе достоинства используемых материалов:
- прочность стали;
- хорошую электрическую проводимость алюминия;
- легкий вес полученного изделия.
Также на конечной массе кабеля сказывается и отсутствие внешнего слоя изоляции.
Провод АС 70/72: вес, диаметр, сечение и другие характеристики
Провод марки АС 70/72 — это неизолированный сталеалюминиевый провод, сердечник которого выполнен из 19 стальных проволок (2 повива), а остальная часть — из одного повива алюминиевых проволок (18 проволок). В изготовлении используются нержавеющая сталь и алюминий. Основным и единственным предназначением провода АС 70/72 является подвес на воздушных линиях электропередачи.
Площадь поперечного сечения алюминиевой части провода составляет 70 мм 2 , площадь стальной части — 72 мм 2 .
Расшифровка марки провода АС 70/72
- А — токопроводящая жила из алюминия;
- С — сердечник из стали;
- 70 — сечение алюминиевой части провода, мм 2 ;
- 72 — сечение стального сердечника, мм 2 .
Стоимость АС
Стоимость кабеля в первую очередь зависит от количества материала, затраченного на его изготовление. Провод самого тонкого диаметра стоит дешевле. Для примера — цена кабеля сечением 16 мм2 составляет всего 12 Р/метр. Самые же толстые марки провода будут стоить в десятки раз дороже.
На цену влияет и тип торговли. Оптовая цена, как правило, существенно ниже. Поставщику выгодно иметь дело с большими объемами.
Другое важное достоинство сталеалюминиевого провода — это его простота хранения. Кабель устойчив к большому разбросу температур окружающего воздуха и практически не подвержен влиянию влаги
Разновидности и обозначения кабелей
Любое серьезная технологическая линия по производству провода имеет специальный маркиратор, при помощи которого на тело изделия наносят специальный буквенно-цифровой код. Помимо этого информацию несет цветовое оформление провода (цвет, линии и т.п.).
Если иметь в виду полную электротехническую расшифровку обозначений, то следует говорить о следующей информации:
- документ, регламентирующий производство и требования к изделию (ТУ, ГОСТ);
- класс стойкости в отношении температуры;

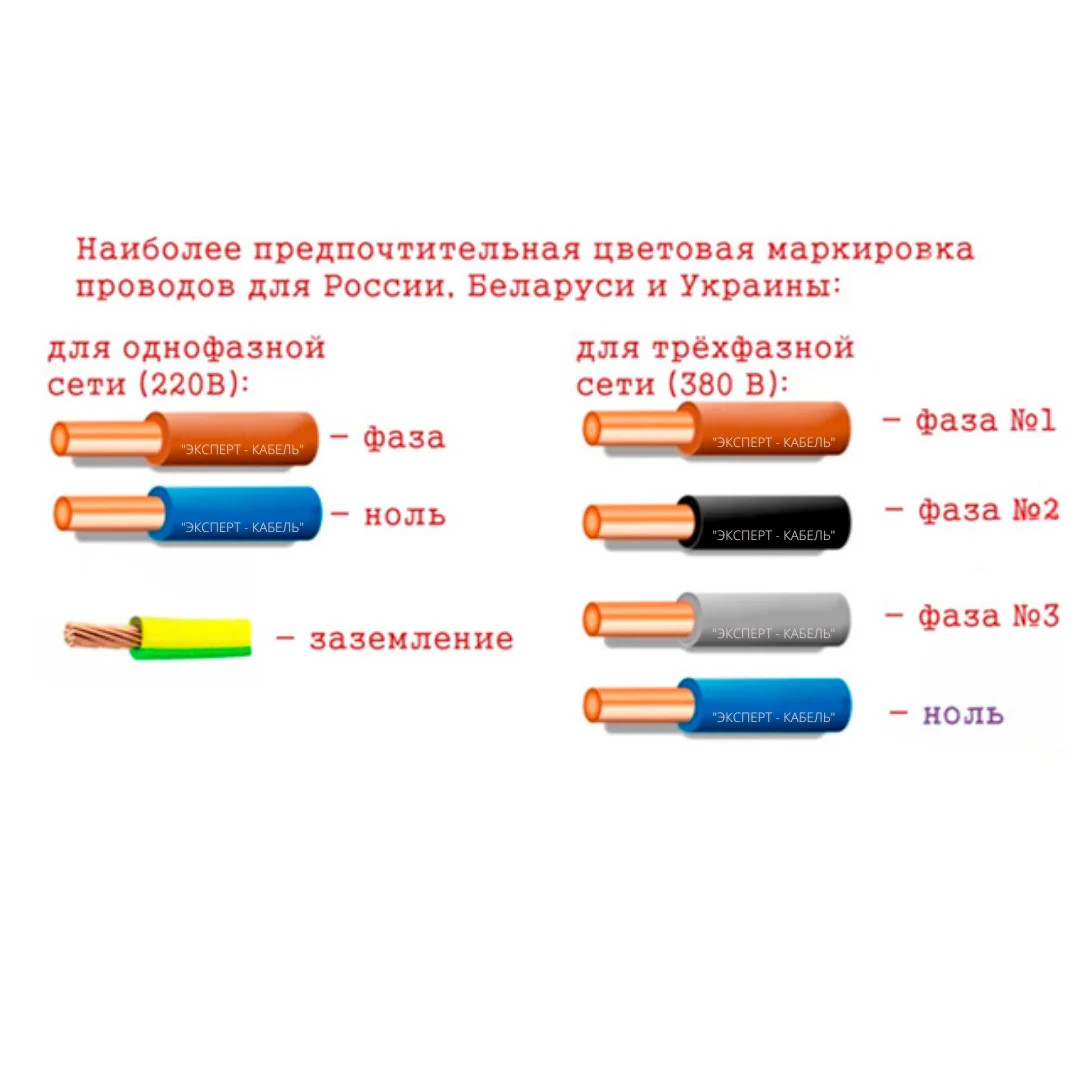

- цвет;
- напряжение, для работы с которым предназначен кабель;
- сечение и количество жил;
- количество заземлений;
- число фаз;
- марка провода.
Конструкция
Провода состоят из стального сердечника и алюминиевых проволок.
В проводе марки АСК стальной сердечник покрыт нейтральной смазкой повышенной нагревостойкости и изолирован двумя лентами полиэтилентерефталатной пленки.
В проводе марки АСКС межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
В проводе марки АСКП межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости.Материалы:-алюминий содержания 99,5; 99,7%;
-проволока стальная оцинкованная 1 или 2 группы по качеству цинкового покрытия -ГОСТ 9850;
-в проводах марок АСК, АСКС, АСКП нейтральная нагревостойкая смазка с температурой каплепадения не менее 105°С и стальная проволока 2-ой группы.
При применении проволоки с цинковым покрытием 2 группы марка провода обозначается «АС2».
Кабели и провода зарубежного производства
Силовой кабель:
- N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
- Y – Изоляция из ПВХ.
- H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
- M – Монтажный кабель.
- C – Наличие медного экрана.
- RG – Наличие брони.
FROR – кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
- F – corda flessibile – гибкая жила.
- R – polivinilclorudo – PVC – ПВХ-изоляция
- O – anime riunite per cavo rotondo – круглый, не плоский кабель.
- R – polivinilclorudo – PVC – ПВХ-оболочка.
Контрольный кабель:
- Y – ПВХ-изоляция.
- SL – Кабель контрольный.
- Li – Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).
Кабель безгалогеновый огнестойкий :
- N – Изготовлен по немецкому стандарту VDE (см.выше).
- HX – Изоляция из сшитой резины.
- C – Медный экран.
- FE 180 – При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
- E 90 – В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.
Монтажные провода:
- H – Гармонизированный провод (одобрение HAR).
- N – Соответствие национальному стандарту.
- 05 -Номинальное напряжение 300/500 В.
- 07 – Номинальное напряжение 450/750 В.
- V – ПВХ изоляция.
- K – Гибкая жила для стационарного монтажа.
Кабели с изоляцией из сшитого полиэтилена:
- N – Изготовлен согласно немецкому стандарту VDE (см.выше).
- Y – ПВХ изоляция.
- 2Y – Изоляция из полиэтилена.
- 2X – Изоляция из сшитого полиэтилена.
- S – Медный экран.
- (F) – Продольная герметизация.
- (FL) – Продольная и поперечная герметизация.
- E – Трехжильный кабель.
- R – Броня из круглых стальных проволок.
Примеры расшифровки сокращений марок кабеля и провода:
- СИП-5 – Самонесущий Изолированный Провод.
- СИП-5нг – Самонесущий Изолированный Провод не поддерживающий горение.
Провода неизолированные для воздушных линий электропередачи А, АС, АСК, АСКП, АСКС. ГОСТ 839-80
- Назначение проводов марки А, АС, АСК, АСКП, АСКС
- Провода А, АС предназначены для передачи электрической энергии в воздушных электрических сетях в атмосфере с содержанием сернистого газа не более
1,5 мг/м³. Провода применяются на суше всех макроклиматических районов, кроме ТВ и ТС (влажного и сухого тропического климата). - Провода АСК, АСКС предназначены для передачи электрической энергии на побережьях морей и в прилегающих к ним районах в атмосфере с содержанием сернистого газа не боле 1,5 мг/м³ и хлористых солей не более 200 мг/м³ в сутки. Провода применяются на суше всех макроклиматических районов, кроме ТВ (влажного тропического климата).
- Провод АСКП предназначен для передачи электрической энергии на побережьях морей, соленых озер, в промышленных районах и районах засоленных песком. Провода применяются на суше и море всех микроклиматических районов.
- Конструкция проводов марки А, АС, АСК, АСКП, АСКС
- Алюминиевые провода марки А изготавливают из алюминиевых проволок марки АВЛ, скрученных концентрическими повивами.
- Сталеалюминиевые провода марки АС состоят из сердечника в виде стальных оцинкованных проволок и повивов из алюминиевых проволок марки АВЛ. В маркировке сечения проводов марки АС приводятся: в числителе — номинальное сечение алюминиевой части проволок; в знаменателе — номинальное сечение стального сердечника.
- Провод марки АСКС состоит из стального сердечника и повива из алюминиевых проволок. Межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
- Провод марки АСК состоит из стального сердечника и повива из алюминиевых проволок. Стальной сердечник провода изолирован двумя лентами полиэтилентерефталатной пленки. Многопроволочный стальной сердечник под полиэтилентерефталатной пленкой покрыт нейтральной смазкой повышенной нагревостойкости.
- Срок службы — не менее:
- 45 лет — для проводов марок А, АС;
- 25 лет — для провода марки АСКП;
- 10 лет — для проводов марок АСК, АСКС.
Пример условного обозначения: «Провод АС 50/8 ГОСТ 839-80».
Производитель — Амурский кабельный завод.
ОАО «Амурский кабельный завод» — единственное предприятие в дальневосточном регионе, которое обеспечивает кабельно-проводниковой продукцией различные отрасли промышленности, и работает как на российском, так и на зарубежном рынках.
Марки
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Следующие характеристики:
Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Высокотехнологичные провода АААС-Z и AACSRZ с Z-образными проволоками
В качестве 1-2 наружных слоев взамен круглых использованы проволоки Z-образного профиля, что дает возможность получить наружный слой практически идеально гладким. При этом достигается значительное уменьшение коэффициента аэродинамического сопротивления и более плотная компоновка. Опоры на линиях и сами провода типа Z испытывают меньшие механические напряжения по сравнению с традиционными проводами равного диаметра, что снижает риски выхода линии из строя при возникновении повышенных нагрузок в виде шквалистых ветров и гололедно-изморозевых отложений. Более компактная конструкция проводов типа Z позволяет увеличить эффективное сечение провода, а, значит, пропускную способность ВЛ.
Преимущества:
- увеличение пропускной способности существующих линий, решение проблемы перегрузок;
- снижение механических нагрузок от пляски проводов, прикладываемых к опорам ЛЭП;
- повышение коррозионной стойкости;
- снижение риска обрыва провода при частичном повреждении нескольких внешних проволок из-за внешних воздействий, в том числе в результате удара молнии;
- улучшенные механические свойства проводов, снижающие вероятность налипания снега и образования льда;
- снижение тепловых потерь;
- значительное снижение аэродинамического коэффициента;
- снижение уровня шума, следовательно, улучшение эксплуатационных показателей в населенных районах;
- снижение уровня усталости металла в проводе и, следовательно, увеличение жизненного цикла за счет самогашения колебаний;
- возможность использования при монтаже существующей арматуры.
ООО «Ламифил» производит провода типа Z усиленные высокопрочным стальным сердечником марки AACSRZ. При равной массе эти провода имеют прочность в 1,5 – 2 раза выше, чем у стандартных сталеалюминиевых проводов, и рекомендуются для больших переходов или для линий, которые подвергаются большим механическим нагрузкам (ветер, гололед).
Для проектов с акцентом на энергосбережение предлагаются провода высокой проводимости – марок AAAC-Z (ВП) и AACSRZ (ВП). Это аналоги европейских проводов UHC (ultra high conductivity), изготавливаемых из алюминиевой катанки повышенной проводимости. Данные решения позволяют на 5-9% снизить потери передаваемой электроэнергии. По оценкам европейских специалистов применение проводов UHC дает ежегодную экономию до 36 МВт на километр линии.
Имеются Заключения аттестационной комиссии (ЗАК) ПАО «Россети»:
- по проводам АААС-Z ― № IЗ-23/16 от 10.02.2016
- по проводам ААСSRZ ― № IЗ-24/16 от 10.02.2016
Назначение АС проводов
Конструкция проводника обуславливает его назначение. Кабели семейства АС не имеют внешнего изолирующего слоя, поэтому они пригодны только для монтажа воздушных линий электропередач. Подвеска создается с помощью стеклянных или керамических изоляторов.
В зоне эксплуатации кабеля должны выполняться следующие условия:
- Климатические условия — согласно ГОСТ любые кроме тропиков и субтропиков.
- Концентрация сернистых газов не должна превышать 150 мг/м3.
- Поверхность провода не должна разогреваться свыше 90°C.
Применение в ЛЭП
Главная задача кабелей типа АС — это передача электроэнергии на дальние расстояния. В том числе и для соединения проводами подстанций одного района. Сталеалюминиевые проводники используются для питания потребителей напряжением свыше 1 кВ. Между проводами должен быть выдержан воздушный зазор. Он зависит от величины передаваемого напряжения и играет роль изоляции.
На линиях свыше 110 кВ возникает коронный разряд. Для борьбы с этим явлением принято увеличивать эффективное сечение кабеля АС. А при возведении магистральных ЛЭП, следует учитывать активное и индуктивное сопротивление линии.
Провод АС используется для магистральных линий электропередач
Скачать чертеж провода АС 70/72 в формате DWG (Autocad)
У нас Вы можете скачать чертеж сечения провода АС 70/72 в редактируемом формате программы Autocad.
- Свежие записи
- Датчик положения педали газа 1: принцип работы и особенности
- Что произойдет, если датчик кислорода на автомобиле перестанет работать?
- Как очистить датчик массового расхода воздуха: эффективные средства
- Причины выхода из строя датчика абсолютного давления
- Где находится масляный датчик на ВАЗ 2112 с 16 клапанами?
- Uncategorized
- Лампы
- Провод
- Стабилизатор
- Правообладателям
- Политика конфиденциальности
Электропомощь 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Условия хранения
Хранить алюминиевые провода следует в бухтах. Допустимо складирование в сухих неотапливаемых помещениях. Бухта, на которую намотан проводник, представляет собой деревянный барабан. Для защиты кабеля он покрывается досками и тонколистовым железом. На барабане обязательно указывается тип провода, его первоначальная и текущая длина и срок хранения.
Важно! На воздухе алюминий за несколько секунд покрывается слоем тонкой оксидной пленки. Она выступает в роли защитного барьера и препятствует дальнейшему окислению металла. Пленка выдерживает агрессивную среду влажного воздуха и даже большинства кислот
Пленка выдерживает агрессивную среду влажного воздуха и даже большинства кислот.
Располагать бухты следует в вертикальном положении, так, чтобы отдельные кабели не наползали друг на друга и не собирались в кучу. Это позволит исключить их деформацию под собственным весом.
Хранение провода АС на деревянных барабанах
При перевозке бухта надежно фиксируется стальными лентами, тросами или синтетическими ремнями. Это необходимо, чтобы исключить ее перекатывание с места на место.
