Монтаж и установка своими руками
Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.
Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.
Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.
Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.
Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.
Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

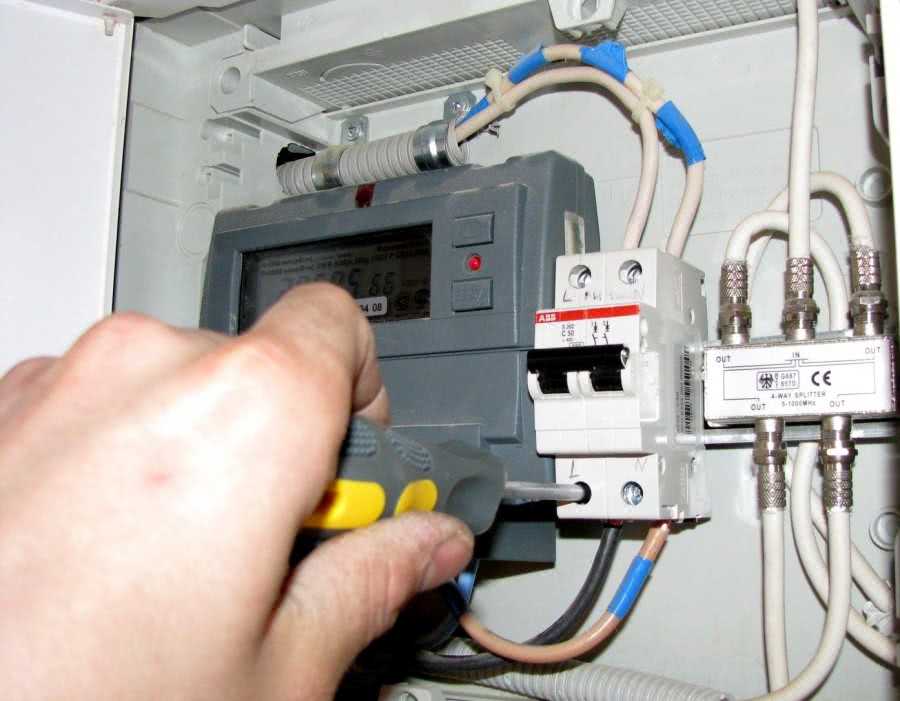

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.
На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.
Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:
Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.
Виды электрощитков
Крепление
Закрепить кросс-модули можно саморезами или установив их на дин-рейку. Последний вариант наиболее удобен, поэтому при монтаже отдают предпочтение именно ему
Данный тип крепежного устройства позволяет установить разнотипные электрические устройства, если принимать во внимание их размеры и наиболее оптимальный вариант прокладки проводов. На Din-рейку могут быть установлены разнотипные устройства
На Din-рейку могут быть установлены разнотипные устройства
Использование DIN-реек позволяет компактно установить все устройства и, при необходимости, организовать их многоуровневое размещение, что позволяет рационально использовать пространство в распределительном щите.
Пример использования.
Приведем пример, как схема электрощита может быть упрощена благодаря применению кросс-модулей. Допустим, нам необходимо от трехфазной входной линии организовать многоуровневую электросеть по всему зданию. Значит, нам следует от входного автомата выполнить разводку на УЗО для подключения каждой линии.
Если их две или три, подсоединение можно выполнить непосредственно к клеммам автомата. Но когда их больше, все провода могут просто не поместиться в разъеме, а брать их меньшего сечения не позволяет токовая нагрузка. Проблему можно решить, сделав скрутку (что не надежно), применив болтовое соединение (неудобно) или установив кроссировочный модуль (четырехполюсный).
Такое решение будет наиболее оптимальным – устройство не занимает много места и позволяет коммутировать как нулевой, так и фазные провода. Нет необходимости устанавливать клеммные распределители, где к одному контакту подводятся несколько проводов, что создает проблемы при необходимости проверки линий электропитания или их перекоммутации.
Кросс-модуль позволяет выполнить коммутацию без изменения монтажной схемы, а также положения Din-реек и электроприборов, что довольно удобно.
Виды дин-реек
Установка автоматического выключателя на din-рейку

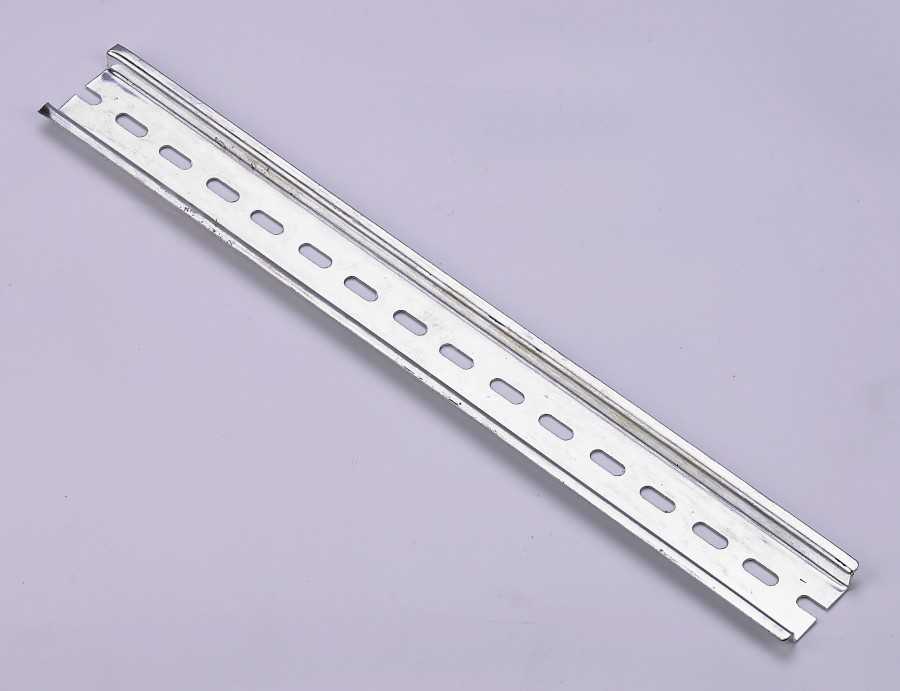

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:
- рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
- изделия класса «C» (C20, 30, 40, 50);
- планки G-типа (G 32).
Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.
У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.
Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.
Автоматические выключатели установочные размеры
- Описание
- Характеристики
- Отзывов (0)
Автомат ВА-304 DEKraft 03п 250А 35кА
Силовые автоматические выключатели серии ВА-304 предназначены для автоматической защиты домашних и офисных сетей от незапланированных перегрузок, падения напряжения и коротких замыканий. В основе автоматов ВА-304 лежит способность биметаллической пластины изгибаться под действием токов чрезмерной величины. Связанный с этой деталью механизм размыкает внутренние контакты устройства, и проблемная цепь обесточивается. Автоматические выключатели серии ВА-304 от компании DEKraft имеют компактные размеры, с лёгкостью могут быть установлены в любой электротехнический шкаф и сохраняют допустимые рабочие характеристики, даже под воздействием повышенных температур. Все устройства этой категории безопасны для окружающей среды, что отражено в соответствующих сертификатах. В дополнение к самим автоматическим выключателям компания DEKraft выпускает ряд аксессуаров, облегчающих работу с ними. В частности, пользователям предлагаются к покупке независимые расцепители РН-300, которые позволяют осуществлять дистанционное размыкание контактов автоматов серии ВА-304.
Принцип действия Когда в защищаемой линии возникает перегрузка вследствиеподключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться. Она, в свою очередь, толкает рычаг, воздействующий на механизм расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки. Когда в защищаемой линии возникает ток короткого замыкания (КЗ), сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов КЗ.
Сфера применения Выключатели предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц
) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Технические характеристики
| Модель | ВА-301 | ВА-302 | ВА-303 | ВА-304 | ВА-305 | ВА-306 | ВА-307 |
| Соответствие стандартам | ГОСТ Р 50030.2-99 | ||||||
| Число полюсов | 3P | 3P | 3P | 3P | 3P | 3P | 3P |
| Частота сети переменного тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Номинальное рабочее напряжение Un, В | 400 | ≤690 | ≤690 | ≤690 | ≤690 | ≤690 | ≤690 |
| Номинальное напряжение изоляции Ul, В | 690 | 800 | 800 | 800 | 800 | 800 | 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 | 8 | 8 | 8 | 8 | 8 | 8 |
| Ряд номинальных токов расцепителя In, А | 16, 25, 32, 40, 50, 63 | 80, 100 | 125, 160, 200, 225 | 250, 315, 400 | 500, 630 | 800 | 800, 1250 |
| Ряд номинальный токов расцепителя In, А | |||||||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 25 | 25 | 125А — 30, 160-225А — 40 | 35 | 35 | 35 | 35 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 12,5 | 12,5 | 125А — 20, 160-225А — 30 | 20 | 20 | 20 | 20 |
| Механическая изностойкость — механических циклов, не менее | 6000 | 7000 | 6500 | 4000 | 4000 | 2500 | 2500 |
| в том числе коммутационная износостойкость — электрических циклов, не менее | 4000 | 3000 | 15000 | 1000 | 1000 | 500 | 500 |
| Сечение подключаемого провода, мм 2 | 1,5-1,6 | 16-35 | 35-120 | 120-240 | 240-370 | 370-480 | 500-800 |
| Усилие затяжки зажимных винтов, Н·м | 2 | 6 | 6 | 10 | 19 | 19 | 19 |
| Условия эксплуатации | УХЛ4 |
Установочные размеры автоматических выключателей при заднем присоединении:
| Модель | Габаритные размеры, мм | ||||
| a1 | b1 | d1 | H3 | H4 | |
| ВА-301 | 25 | 117 | 18 | 52 | 75 |
| ВА-302 | 30 | 132 | 22 | 65 | 100 |
| ВА-303 | 35 | 144 | 24 | 70 | 110 |
| ВА-304 | 44 | 225 | 26 | 70 | 120 |
| ВА-305 | 58 | 234 | 36 | 70 | 120 |
| ВА-306 | 70 | 243 | 48 | 75 | 125 |
| ВА-307 | — | — | — | — | — |
| Модель | Тип болтов | Габаритные размеры, мм | Установочные размеры, мм | |||||||
| L | L1/L2 | W/W1 | H | H1 | H2 | A | B | Ød | ||
| ВА-301 | M5 | 135 | 21/6 | 76/14 | 89,5 | 74 | 21 | 25 | 117 | 3,5 |
| ВА-302 | M8 | 150 | 51/7 | 92/17 | 87 | 68 | 25 | 30 | 129 | 4,5 |
| ВА-303 | M8 | 165 | 64/9 | 107/23 | 124,5 | 104 | 24,5 | 35 | 126 | 5,5 |
| ВА-304 | M10 | 257 | 105/13 | 140/30 | 146 | 100 | 36,5 | 44 | 215 | 6,5 |
| ВА-305 | M12 | 270 | 118/18 | 182/44 | 160 | 108 | 41 | 58 | 200 | 7 |
| ВА-306 | M12 | 280 | 102/12 | 210/44 | 146 | 103 | 34,5 | 70 | 243 | 7 |
| ВА-307 | M12 | 406 | 104 | 210 | 190 | 140,5 | 58,5 | 70 | 375 | 10 |
Габаритные размеры
Время-токовые характеристики
Особенности применения
ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».
В соответствии с этим определением область ее применения распространяется на следующие случаи:
- необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
- потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
- при желании вмонтировать в шкаф специальную соединительную фурнитуру.
Типы дин-реек
Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.
При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.
Размеры и способ установки
В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера.
Установочное изделие фиксируется в двух крайних точках планки таким образом, чтобы не образовывалось частей, выступающих за срез направляющих. То есть по длине заготовки подбираются точно по размеру, для чего боковые излишки заранее отрезаются.
Требования к распределительным щиткам
Крепление автоматов защиты на рейке монтажной
ДИН-рейка она же рейка монтажная устанавливается в электрический щит на два болта. Возможно закрепить ее на стене.
У современных автоматов защиты, устройство автомата предусматривает защелку для DIN-рейки на тыльной стороне.
- Защелка отодвигается вниз.
- Автомат ставится на рейку, цепляясь верхними выступами.
- Защелка закрывается (Click на фото).
- Снимается автомат защиты в обратной последовательности. Все просто и даже не интересно, только при креплении автомата соблюдайте технику беопасности и отключите питание групповой электроцепи которую он защищает, а лучше отключите вводной автомат.
Давайте посмотрим, как обходились без немецкого изобретения. Или оно не немецкое?
Маркировка клемм
В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.
Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.
При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.
У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.
Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.
Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.
Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.
Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.
Кросс-модуль ИЭК
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х7 (YND10-4-07-100)
Предварительная схема распределительного щитка составляется с учетом того, что к блоку должен быть свободный доступ для выполнения монтажных работ. Подбор проводится учетом многих факторов: сечение и количество подсоединяемых проводов, габаритные размеры модели, максимальная нагрузка в амперах и возможность установки блока на DIN-рейку вместе с другими электрическими устройствами.
Одним из основных критериев, на которые надо обратить внимание при выборе модели распределительного блока, является максимальная нагрузка тока в амперах, на которую рассчитан прибор. Если она превышает указанный в техдокументации показатель, провода будут нагреваться, возможно воспламенение кабеля
Для предотвращения таких случаев в систему ставят специальные защитные устройства типа МЗН или МЗТ. В кросс-модуле ИЭК предусмотрена дополнительная защита: все шины внутри блока изолированы друг от друга. Это дает возможность при определенных навыках подсоединять провода даже не снимая напряжения с блока. Благодаря такой конструкции кросс-модуль ИЭК считается одним из самых применяемых устройств.
Как выбрать?
Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:
Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.
Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.
Как подключить двойную розетку
Рассмотрим 3 способа, все работы с отключенным напряжением!
Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно
Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками
Питающий кабель общей сети заводят в одну из коробок.
Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.
Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.
Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.
Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.
3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).
Очистить подрозетник от строительного мусора
Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз
Установка, выравнивание и фиксация как в предыдущем случае.
Принцип действия автоматов
Принцип действия автомата несколько отличается в разных рабочих режимах.
Нормальный режим
При взводе рычага управления автомата в движение приводится расцепитель, осуществляется коммутация контактов. После этого процесса электроток направляется от питающего провода через винтовой зажим, предварительно по неподвижному, затем подвижному контакту, далее через гибкую связь, электромагнитную катушку, повторно через связь, биметаллическую пластину, после чего поступает на питающую линию через нижний зажим.
Короткое замыкание
При возникновения КЗ электромагнитный расцепитель автомата мгновенно отключает цепь.
Принцип действия: при значительном превышении током, проходящим через обмотку электромагнита, установленного номинального значения, образуется магнитное поле высокой мощности, которое притягивает якорь вниз. Якорь давит на рычаг, нагрузки отключаются.
Перегрузка
От возникающих перегрузок электросеть защищает тепловой расцепитель.
Принцип действия: если электроток, проходящий сквозь биметаллическую пластинку, достигает либо превышает номинальный показатель, происходит нагревание пластинки, она начинает изгибаться. После достижения определённого угла в процессе изгибания пластинка воздействует на рычаг, нагрузки отключаются.
Для чего предназначены кросс-модули
Многие знают, что в квартирной сети для разводки линии используют разветвительные коробки. В них к основному проводу подключают выключатели, розетки, лампочки и подобные электроприборы. Такие соединения громоздкие, могут быть не очень надежными. В электрических шкафах и щитах подсоединение к входному кабелю еще более насыщено.
Взять, к примеру, щит учета. После счетчика и автомата провода крепятся к двум шинкам, от которых идет распределение проводов по всей квартире или дому.
В современных домах из-за обилия потребителей электричества и правил, требующих раздельного подсоединения различных групп потребителей и их защиты, шкафы снабжаются большим количеством всевозможных приборов. Все эти автоматы необходимо подключить к питающей линии и затем направить по нужной линии.
Множество проводов необходимо сгруппировать по назначению и, главное, произвести надежное соединение. Для решения такого вопроса многие используют распределительный блок или производят подключение кросс-модуля. В общем-то, это название одного и того же устройства.
Зачем нужен кросс-модуль? В нем производится надежное соединение проводов и обеспечивается требуемая безопасность. Чтобы лучше понять, что такое кросс-модуль, рассмотрим его конструкцию.
Торцевой изолятор
Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.
То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.
Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.
Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.
Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.
Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.
Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?
Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.
Либо принудительно удалите из нее все металлические внутренности. Еще один вариант – использовать в качестве крайней клеммы заземляющую.
Как провести провода
Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.
Наружная проводка
Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки. Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.
Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.
Скрытая проводка
Для работы понадобится штроборез. Перед тем как провести розетку, создать сеть, нужно сделать разметку, начертить план, выполнить расчеты. Исправление ошибок будет стоить достаточно дорого.
Многие спрашивают: можно ли сделать скрытую проводку в деревянном доме. Да, но провода должны укладываться в металлические трубы.
Правильное планирование нивелирует недостатки, делает их незначительными. Если начертить схему расположения кабелей, в будущем не возникнет проблем с их поиском.
Устройство
При использовании штепсельной розетки необходимо знать ее устройство.
В состав изделия входят следующие элементы:
- Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
- Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
- Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
- Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
- Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
- Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
- Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.
Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.
Конструкция и характеристики

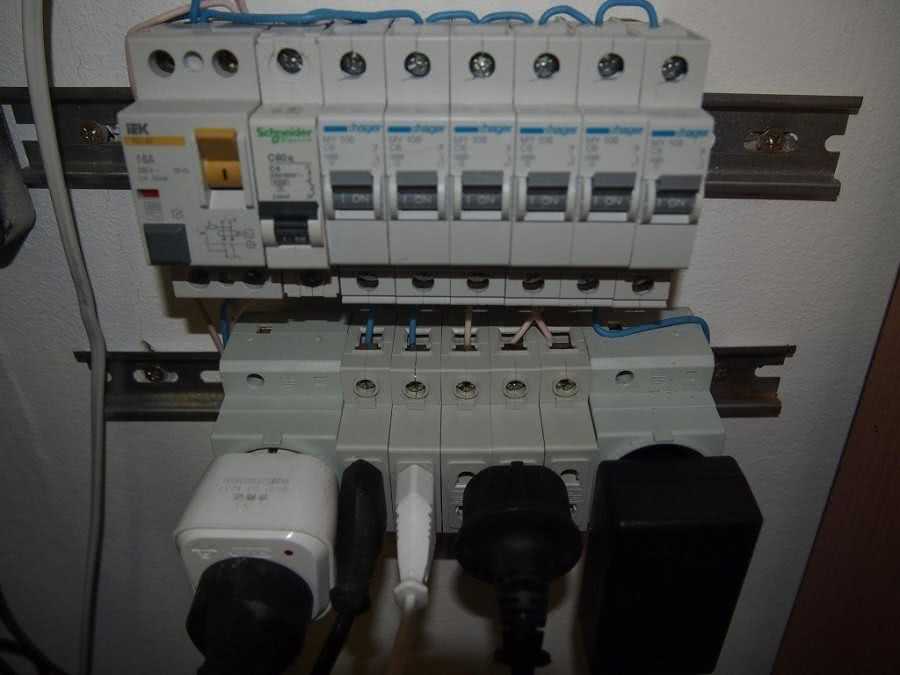

Модульные розетки на DIN-рейку представляют собой устройства, предназначенные для подключения электрических проводов и розеток в системе электрооборудования. Они обладают особым дизайном и конструкцией, которые позволяют устанавливать их на DIN-рейку без особых усилий.
Основное назначение модульных розеток на DIN-рейку – обеспечение подключения и монтажа электрических проводов и розеток. Они широко используются на рынке электротехнических изделий и являются популярными среди производителей и потребителей.
Конструкция модульных розеток на DIN-рейку включает в себя основную часть, предназначенную для крепления на DIN-рейку, а также разъемы для подключения проводов и розеток. Они обычно имеют стандартные размеры, соответствующие DIN-рейкам, что облегчает их установку.
Одна из важных характеристик модульных розеток на DIN-рейку – наличие заземления. Заземление необходимо для обеспечения безопасности при работе с электрооборудованием. Модульные розетки на DIN-рейку могут иметь различные способы заземления, в зависимости от производителя и их конструкции.
На рынке существует множество производителей модульных розеток на DIN-рейку. Каждый производитель имеет свою политику качества и предлагает свои разновидности розеток. Популярными производителями модульных розеток на DIN-рейку являются Schneider Electric, ABB, Legrand и другие.
Важной характеристикой модульных розеток на DIN-рейку является их степень защиты от влаги и пыли. Розетки, имеющие степень защиты IP44, могут использоваться в помещениях с повышенной влажностью, таких как ванные комнаты и кухни
Устройство модульных розеток на DIN-рейку включает в себя разъемы для подключения проводов и розеток, а также специальные механизмы для их фиксации на DIN-рейке. Кроме того, они могут иметь дополнительные функции, такие как защита от перегрузок и короткого замыкания.
Примеры разновидностей модульных розеток на DIN-рейку:
Производитель
Степень защиты
Тип заземления
Schneider Electric
IP44
Звездообразное
ABB
IP44
Точечное
Legrand
IP44
Звездообразное
Выбор модульной розетки на DIN-рейку зависит от требований и особенностей конкретного электрооборудования
При ее установке необходимо обратить внимание на конструкцию, наличие заземления, степень защиты и другие характеристики, чтобы обеспечить безопасность и надежность работы системы
Применение кросс-модулей в электрике
Конструктивно распределительный блок может выполнять несколько функций:
- совмещать соединение проводов разного сечения;
- распределять нагрузку между входящим и отходящими проводами;
- при необходимости регулировать нагрузку на фазах.
Кросс-модуль состоит из шин, в которых уже запланировано использование проводов разного сечения. Это облегчает задачу соединения жил. Также при использовании жил малого диаметра допускается их совместное соединение в одном гнезде, но здесь есть некоторые тонкости. Если используется мягкий (многожильный) провод, то жилы можно сразу объединить в одном наконечнике и опрессовать.
| Совет. Если использовать жилы мягкого провода без наконечника, то соединение будет ненадежным, некоторые проволочки могут быть обрезаны винтом при затяжке. Монолитный (одножильный) провод применяют без наконечника. |
Для распределения нагрузки шина подходит идеальным образом, поскольку состав материала по всему объему одинаковый и нет переходного сопротивления, которое может возникать при использовании проводов разного сечения в одной цепи линии.
В процессе эксплуатации обслуживаемая линия может претерпевать некоторые конструктивные изменения, которые могут привести к увеличению потребления энергии на одной фазе и уменьшения на другой в трехфазной сети. В этом случае перестановка жил на кросс-модуле может восстановить баланс мощности.
Последовательность правильного подключения автомата
Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.
- Крестообразная и плоская отвёртка. Желательно диэлектрическая.
- Индикаторная отвёртка.
- Монтёрский нож.
- Шуруповёрт.
У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.
Шаг №1: Монтаж DIN-рейки
Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.
Существуют DIN-рейки трёх основных типов:
- Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
- C-типа. Концы изделия загнуты вовнутрь.
- G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.
Последовательность монтажа DIN-рейки в электрический щит:
- Наметить расположение DIN-рейки в щитке.
- Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
- Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.
При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.
Шаг №2: установка автомата на DIN-рейку
Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.
Шаг №3: подключение автомата к сети
Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.
Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.
После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.
