Установка поддона душевой кабины: пошаговый инструктаж

Установка поддона душевой кабины

Установка душевого поддона – не очень сложная задача, особенно если вы обратите внимание на несколько важных аспектов

Во-первых, перед установкой душевого поддона следует убедиться в ровности пола. Небольшие отклонения можно свести на нет путем регулировки высоты ножек.
Во-вторых, вы должны разместить слив в полу в правильном месте, поскольку отверстие душевой кабины должно находится от него на небольшом расстоянии. Если по каким-то причинам соответствия добиться не удалось, проект все же удастся завершить с помощью дополнительных переходников и длинного гибкого шланга, но это потребует больше времени и усилий.
В-третьих, вы должны как следует соединить и загерметизировать все элементы, в противном случае возможна протечка воды при эксплуатации душевой кабины.

Начать следует с приобретения инструментов и материалов, которые вам понадобятся при реализации данного проекта. Вам будут нужны разводной гаечный ключ, спиртовой уровень, силиконовый герметик и пистолет для его нанесения. Мы рекомендуем использовать только качественные материалы, в противном случае вам придется делать небольшой ремонт каждые несколько недель.

Как правило, стараются сделать так, чтобы сливное отверстие поддона располагалось точно над ведущим к канализационной трубе отверстием в полу. В нашем случае ванная комната была уже облицована кафелем, и вскрывать пол, чтобы перенести уже сделанный слив в нужное место, совсем не хотелось. Но даже из сложных ситуаций можно найти выход, поэтому мы купили гибкий шланг и коленчатый патрубок.

Используя эти элементы, мы подключим слив душевой кабины к канализации. Это может занять немного больше времени, но в конечном итоге никто не почувствует разницы. Сливной шланг-гармошка и канализационное колено под углом 900 диаметром 50 мм.

Используя спиртовой уровень, убедитесь в ровности поверхности пола. Это лучше сделать до облицовки пола кафельной плиткой.

Если выяснилось, что пол в месте, где будет располагаться душевая кабина, имеет уклон, рекомендуем залить слой наливного покрытия для выравнивания. А вы тем временем внимательно прочитайте инструкцию производителя душевой кабины и ознакомьтесь с методами ее установки. Сточное отверстие в полу.

Следующий шаг проекта – соединение гибкого шланга с коленчатым патрубком и герметизация места их сочленения силиконом. Если гибкий шланг входит в колено достаточно плотно, то герметизация не потребуется. Дайте силикону высохнуть, прежде чем подсоединять шланг к душевому поддону.

Герметизация стыка между шлангом и коленчатым патрубком.

Теперь осмотрите душевой поддон. Мы устанавливали душевой поддон с высоким основанием, но методы монтажа одинаковы для любого вида поддонов. Как вы можете видеть на фотографии, основание имеет несколько регулируемых ножек, позволяющих произвести его выравнивание при установке.

Обратите внимание на сливное отверстие. Как правило, стараются, чтобы оно располагалось над стоком в полу

В нашем случае это не так, поэтому для их соединения нам и понадобился достаточно длинный гибкий шланг. Ножки и основание душевой кабины.

Присоедините корпус сифона к сливному отверстию поддона, затем закрепите гибкий шланг в сифоне.

Подсоединение сифона и шланга к сливному отверстию поддона.

Вставьте второй конец шланга (коленчатый патрубок) в канализационное отверстие в полу. Приложите усилия, чтобы патрубок утопился достаточно глубоко. Как подключить душевую кабину к канализации.

Подключать поддон к канализации необходимо обязательно с использованием сифона. Некоторые модели сифонов состоят из одного гибкого шланга, из которого необходимо сформировать изгиб нужной формы и закрепить его при помощи специальных приспособлений идущих в комплекте. Сифон сформированный из гибкого шланга должен иметь подобный изгиб.

Очень важно не пропустить этот шаг, в противном случае вы постоянно будете чувствовать неприятный запах из канализации. Как мы уже упоминали, поддон душа снабжен регулируемыми ножками

Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа

Как мы уже упоминали, поддон душа снабжен регулируемыми ножками. Чтобы выровнять его, необходимо изменить высоту ножек с помощью гаечного ключа.

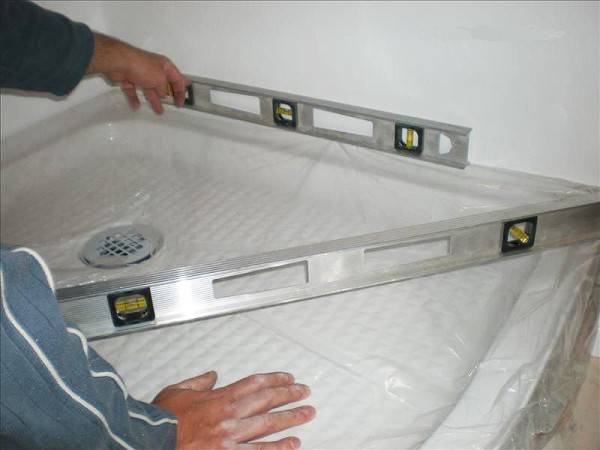

Выровняйте душевой поддон по всем его краям, используя для контроля спиртовой уровень. Если это необходимо, отрегулируйте высоту ножек с помощью соответствующего ключа.

Отрегулировав высоту поддона и закрепив его к стене, заделайте зазоры между душевым основанием и стеной с помощью силиконового герметика.

Вариант #1 – установка поддона из акрила

Дело в том, что акриловые поддоны для душевых кабин продаются в готовом виде, поэтому установить их не составляет труда.

Главное внимание нужно обратить на выравнивание уровня конструкции и герметичное подсоединение к сливной трубе

Выбор формы и габаритов акрилового поддона для душа зависит от размеров помещения

Этапы установки акриловой конструкции:

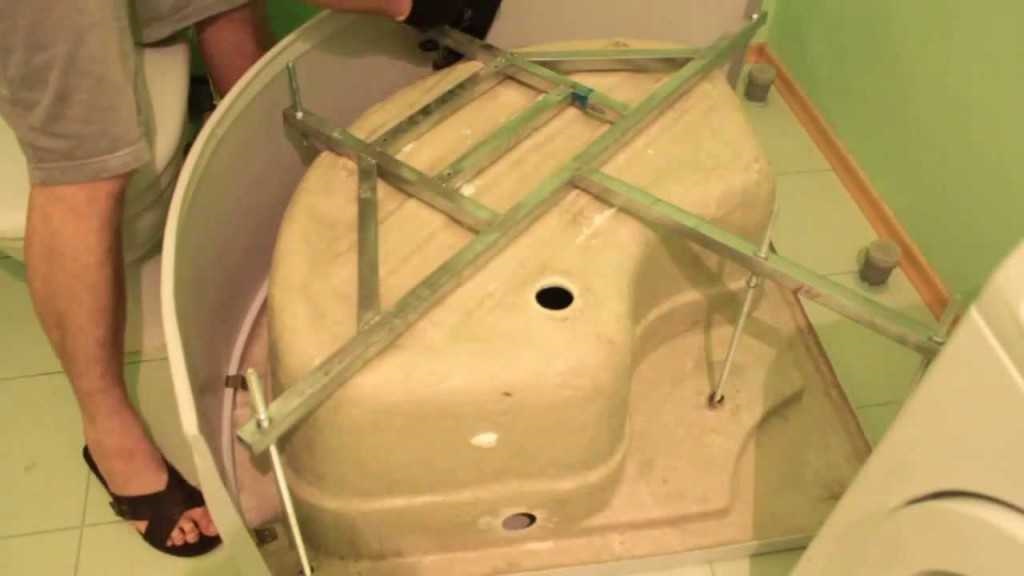

Монтаж ножек. Они обычно идут в комплекте, но иногда поддон продается уже в собранном виде, на ножках.

Кроме регулировки ножек, на данном этапе монтажа в отверстии следует зафиксировать слив и прикрепить к нему сифон – для защиты от канализационных запахов

Регулировка ножек. Для этого используют разводной ключ.

Идеально ровный пол – большая редкость, поэтому и существует возможность отрегулировать длину подпорок так, чтобы дно находилось горизонтально, а вода в дальнейшем не скапливалась в каком-нибудь углу

Подсоединение сифона к сливной отводящей трубе.

Монтаж декоративных панелей, закрывающих низ конструкции по периметру. Чтобы создать дополнительную герметичность, стыки с панелями и места соединений со стенами и полом промазывают специальным сантехническим герметиком на силиконовой основе (с добавками против плесени).

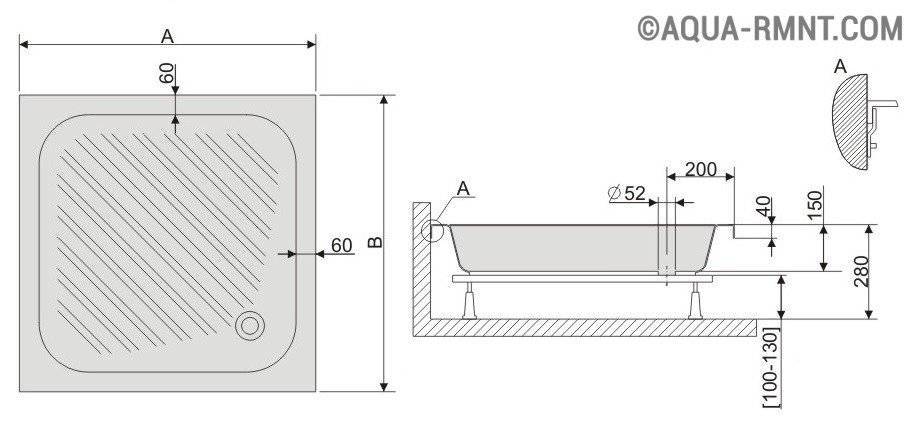

Инструкция и схема, которые идут в комплекте с акриловыми поддонами, помогут не ошибиться в расчетах

Для проверки правильности монтажа достаточно просто встать на конструкцию сверху. Прогибы и резкий треск – признак неверной установки. Многие изделия, особенно китайского производства, не выдерживают большого веса и прогибаются, поэтому часто используют душевые кабины с усиленным поддоном. В качестве усиливающего материала применяют кладку из кирпичей, монтажную пену, плиты пенополистирола, даже обычные доски. Но самый простой вариант – заливка пространства под изделием бетоном.

Таким же образом устанавливают душевые кабины со стальным поддоном, который отличается недорогой стоимостью, но считается довольно «шумным».

Стальной поддон для душа – бюджетный вариант, подходящий для душа в доме, бане или на дачном участке

Реставрация поврежденного при монтаже поддона

Повреждения на поверхности чаши чаще всего появляются у модели из акрила. В продаже имеются специальные составы для реставрации, которые помогут ликвидировать даже пробоины.

Подбирается состав для реставрации в зависимости от повреждения и все действия выполняются строго по инструкции.
По обе стороны от трещины на днище сверлятся дырочки большие по размеру, чем сама трещина. Они не позволят лопаться поддону дальше.
Если поддон со сквозной пробоиной, то проблемное место обклеивается полоской стекловолокна. Клей для этой процедуры – эпоксидная смола.
Чтобы трещину лучше можно было залить составом, ее края счесываются ножом.
Когда состав высыхает, проблемное место обрабатывается мягкой наждачкой. Убираются наплывы.

По такой же схеме реставрируется конструкция из камня.

Конструкция из керамики практически не поддается реставрации. Нанесенный состав долго не держится.

Реставрация стальных и чугунных конструкций сводится к восстановлению эмали на их поверхности. Восстановление эмали возможно жидким акрилом с отвердителем или эпоксидной смолой с дальнейшим нанесением жидкой эмали.

Самостоятельно установить днище для душевой кабины не сложно. Но если приобретена кабина сложной конфигурации, или стоимость ее высокая, то лучше позвать на помощь мастера.

Установка душевого поддона из керамики

Внимание! Монтаж любого керамического поддона должен выполняться крайне аккуратно. Изделие очень хрупкое и может легко повредиться или расколоться даже при слабом ударе либо падении тяжелого предмета!. Отличительная особенность моделей из керамики состоит в том, что под данной конструкцией не оставляется свободное пространство, а значит, не требуются какие-либо дополнительные опоры и можно производить установку сразу на напольное покрытие

Это удобно тем, что исключаются любые манипуляции по усилению конструкции, но есть недостаток — возникают сложности в обеспечении доступа к сливу и всем остальным коммуникациям

Отличительная особенность моделей из керамики состоит в том, что под данной конструкцией не оставляется свободное пространство, а значит, не требуются какие-либо дополнительные опоры и можно производить установку сразу на напольное покрытие. Это удобно тем, что исключаются любые манипуляции по усилению конструкции, но есть недостаток — возникают сложности в обеспечении доступа к сливу и всем остальным коммуникациям.

Порядок работ:

обозначается разметка — при помощи маркера/карандаша обозначаются будущее место нахождения слива и рисуются границы по всему периметру конструкции;
оборудуется сливное отверстие (при этом важно, чтобы оно находилось максимально близко к подведенной сливной трубе) — часть пола, где в будущем будет стоять сифон, аккуратно вырезается электролобзиком;

сифон подсоединяется к трубе через ревизионный люк

обеспечивается беспрепятственный доступ к канализационным коммуникациям — недалеко от уже имеющегося сделанного выреза делается еще одна небольшая выемка в полу, чтобы участок пола был за границами конструкции и появилась возможность проложить сифон и сетку труб под полом;
из вырезанного электролобзиком куска напольного покрытия делается небольшая съемная смотровая панель, а на место расположения поддона в два слоя наносится клей ПВА, предварительно разведенный небольшим количеством воды;
сифон подсоединяется к сливу;
поддон закрепляется раствором, при этом соблюдается горизонтальное положение;
когда раствор полностью высохнет, сифон аккуратно подсоединяется к трубе через смотровую панель;
все места соединения тщательно герметизируются силиконовым герметиком.

Монтаж

Чаша 120х90, установленная на подиум.

Установка стальных поддонов производится двумя способами: на подиум из кирпича или бетона, а также на специальный стальной каркас с ножками. Желательно подобрать модель с каркасом и регулируемыми ножками.

Используйте каркас для установки.

В случае отсутствия каркаса на месте установки предварительно выкладывают подиум из кирпича. Для этого пол освобождают от отделки до чистой стяжки, на которую выкладывают конструкцию из керамического кирпича (силикатный не подходит из-за низкой влагостойкости).

Конструкция представляет собой парапет высотой в 0.5 – 1.5 кирпича по периметру чаши:

Сначала выкладывают бордюр из кирпича.

Внутри конструкции прокладывают канализационную трубу с гидрозатвором к стояку (наружу выводят горловину, в которую войдет патрубок слива) и заливают цементным раствором. Высота заливки должна быть такой, чтобы чаша встала на нее дном, а бортиками легла на поребрик.

Для большей надежности лучше сделать бетонное основание.

Для фиксации чаши к кирпичной кладке можно использовать силиконовый герметик, цементный клей, эпоксидную смолу или монтажную пену. Соединения со стеной обязательно обрабатывают силиконом.

В конце подиум облицовывают плиткой или другим материалом, а места стыков со стенами оформляют керамическими или пластиковыми плинтусами.

При установке делают легкий уклон в сторону слива.

1 Разновидности душевых поддонов

Перед покупкой душевого поддона важно выбрать конкретный образец, который будет отвечать всем необходимым требованиям. Подобные изделия отличаются между собой материалом изготовления, способом установки и стоимостью

Наибольшей популярностью на сегодняшний день пользуются поддоны, выполненные из следующих материалов:

листового металла;
литого чугуна;
акрила;
керамики.

Металлические изделия отличаются своей доступностью и отличной прочность. Внутренняя поверхность покрывается устойчивой к истиранию эмалью, которая повышает срок службы. Основным недостатком является значительный шум, который будут издавать капли воды при падении. Особенно актуальна эту проблема для больших семей, поскольку ранний подъем с принятием душа помешает отдыхать соседям.

Наибольшей популярностью среди потребителей пользуются акриловые основания, благодаря своей низкой стоимости и большому разнообразию изделий. Современные технологии позволяют придать пластику любую форму. Абсолютно бесшумным поддон назвать сложно, но в сравнении с листовым металлом показатели дискомфорта значительно ниже. Среди недостатков отмечают невысокую прочность, поскольку при большой нагрузке изделие способно потерять форму или расколоться.

Дороже всего обойдется модель из литого чугуна. Она отличается хорошими показателями прочности, бесшумности и надежности. Большой вес требует прочного основания и опор при установке. Основным недостатком чугуна является его низкая теплопроводность. Без дополнительного подогрева он долго нагревается. Именно поэтому в первые несколько минут принятия душа ногам придется испытывать легкий дискомфорт.

Менее популярным материалом является керамика. По всем показателям такие поддоны занимают среднее положение. Достаточная прочность, отсутствие шума и доступная стоимость делают их неплохим вариантом при выборе изделия по соотношению цена и качество.

В список отличительных характеристик входят размер стенок, геометрическая форма и расположение сливного отверстия. Большие бортики, высотой более 20 сантиметров, позволяют свести к минимуму вероятность переполнения поддона и протечки. Однако они могут стать препятствием для пожилых людей или детей. Для монтажа большое значение имеет форма и место под слив. Поэтому придется уделить какое-то время правильному размещению поддона в ванной комнате, чтобы не проводить лишние трубы и не долбить стены.

Монтаж боковых стенок

Удаляем защитную плёнку с верхней части поддона, но дно пока оставляем защищённым.

Отодвигаем поддон от одной стены и устанавливаем туда непрозрачную стенку.

Соединяем отверстия в поддоне с уголком и прикручиваем саморезами 35 мм (без особых усилий).

Проводим маркером вдоль уголка и отмечаем отверстия.

Снимаем перегородку и наносим слой силикона толщиной 5 мм.

Устанавливаем перегородку обратно и удаляем излишки силикона. Далее я не буду писать про удаление излишков, удаляйте их сразу после прижатия деталей.

Пододвигаем поддон с перегородкой к стене и примеряем центральную панель, чтобы понять, нужна ли дополнительная подкладка.

Наносим силикон на стык боковой стенки и центральной панели.

Связываем их саморезами 10 мм.

Крепим вторую боковую стенку аналогично первой.

Примеряем неподвижную прозрачную перегородку. Косой рез металлического профиля должен быть внизу.

Если всё сходится, силиконим профиль и устанавливаем перегородку.

Верхний край выставляем вровень со стенкой

С верхней внешней стороны в профиле просверлите отверстие диаметром 3 мм и стяните саморезами перегородку со стенкой.

Вот так это выглядит на практике.

Устанавливаем верхний и нижний профиль. Округлые части направляются друг к другу, верхний профиль шире нижнего. Под нижний наносим силикон.

Правильная подготовка схемы коммуникаций

Основные требования по подготовке коммуникаций:

Выводы водопроводных труб располагаются на стене на высоте 1200 мм от уровня пола, расстояние между центрами магистралей составляет 150 мм. Труба холодной воды размещается ближе к углу (на расстоянии 250 мм от перпендикулярной стены).
Поскольку размеры поддона составляют 90х90 см, то отверстие для слива располагается по центру (на расстоянии 450 мм от стен).
Розетка ставится на высоте 2150 мм от уровня пола, рекомендуется вывести точку коммутации ближе к углу (на расстояние 100 мм от перпендикулярной стены, в которой расположены водопроводные трубы).

Когда лучше установить душевую кабину

4.Сборка задней стенки

Самостоятельная установка душевой кабины

Провести последовательно, соблюдая инструкцию монтажа и подсоединения кабины не сложно. Подробное описание схемы установки описывается в инструкции от производителя.

Чаще других в квартирах устанавливаются угловые модели. Они экономят пространство в комнате. По своей стоимости многие из них доступны среднему покупателю.

Ровность поверхности стен легко установить: проверяется совпадение расстояния между стенами на любой высоте от пола. Неровность приведет к перекосу конструкции и появлению течи в щелях между боковой панелью кабины и стенками комнаты. Если же стены не ровные, то плотное прижатие рамки заставит конструкцию деформироваться, двери не будут становиться на свое место.

Установка душевых кабин проводится на месте с определенными условиями:

Без сборки и укрепления положения поддона подсоединения к канализации не проводится. Процедура проводится поэтапно.

Горизонтальное положение поддона проверяется при помощи строительного уровня.
Положение его укрепляется специальным каркасом. Регулируемыми ножками выставляется высота днища.
По отношению к стене днище выставляется под углом 90о. Если угол не будет выдержан, то поддон не будет плотно установлен к стене. Все эти погрешности приводят к течи воды на полу во время купания.

Подсоединение начинается после того как конструкция поддона полностью собрана.

Поддон устанавливается на бок для удобства работы с ним.
Сливное отверстие с тыльной стороны поддона со сливным коленом. Дальше идет гофра. С ее помощью кабина соединяется с трубой канализации.

Свободным концом гофра вставляется во вход канализации.
Днище возвращается в горизонтальное положение, устанавливается на ножки.

Под кабину готовится идеальное ровное основание (пол) и стены перпендикулярные напольному покрытию.

Собранный слив необходимо проверять на течь до полной установки всей конструкции кабины. В таком состоянии устранить протекание будет проще.

Ножками регулируется высота поддона так, чтобы было место для его слива

Для создания качественного подключения к системе подачи воды приобретаются водопроводные трубы и фитинги как элементы соединения. Места соединений обрабатываются герметиком.

Подсоединение выполняется с соблюдением строгих правил:

Для труб водопровода прокладывается дорога по стенам, по плинтусу или они прячутся в штробах стен.
Подача воды проводится из-под раковины в комнате.
На трубу подачи воды монтируется фильтр.

Схематическое изображение сборки и монтажа душевой конструкции

Закрывается подача воды на общем стояке. Если открываются краны горячей и холодной воды при этом, в системе падает давление.
Чтобы демонтировать старый душ достаточно ослабить крепежи. Работы проводятся плоскогубцами.
Убирается старая муфта. Соединение всех кусков труб проводится компрессионными фитингами.
Соединительные фитинги обрабатываются машинным маслом или смазкой. При помощи плоскогубец ввинчиваются фитинги.

Под винты на стене проводится монтаж анкеров.

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

Задние стенки;
Стекла, двери и вертикальные профили;
Центральная панель;
Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Установка поддона душевой кабины: монтажные инструкции
