Какой кабель нужен для подключения электроплиты и духовки

Что нужно знать для выбора сечения кабеля для электроплиты?

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара.

  1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
  2. Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
  3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Source: www.el-cab.ru

Рассчитываем мощность электрической плиты

Во время монтажа электроплиты следует учесть её высокую мощность. С целью успешной инсталляции электроприбора используют:

  • розетку (силовую) – 32 Ампера;
  • автомат (вводной) также на 32 Ампера;
  • трёхжильные из меди кабели для подключения электроплиты, имеющие сечение свыше 4 квадратных миллиметров;
  • устройство защитного отключения.

Теперь перейдём к мощности устройств. Электрическая плита, имеющая два чугунных нагревательных элемента, обладает мощностью в 20 тысяч Ватт. Аналогичная электроплита, но имеющая четыре элемента – в 5 тысяч Ватт. Когда четырёхконфорочная плита оснащена индукционным принципом нагревания, то значения начинаются от 10 тысяч 400 Ватт.

Каждая электроплита, независимо от мощности, безоговорочно обязана содержать заземление. Для этого вам понадобится трёхжильный шнур для электрической плиты. Подключить проводник в электрощите следует с помощью отдельного автоматического выключателя. С учётом мощности прибора подберите себе подходящий показатель автомата в диапазоне 16-32 Ампера.

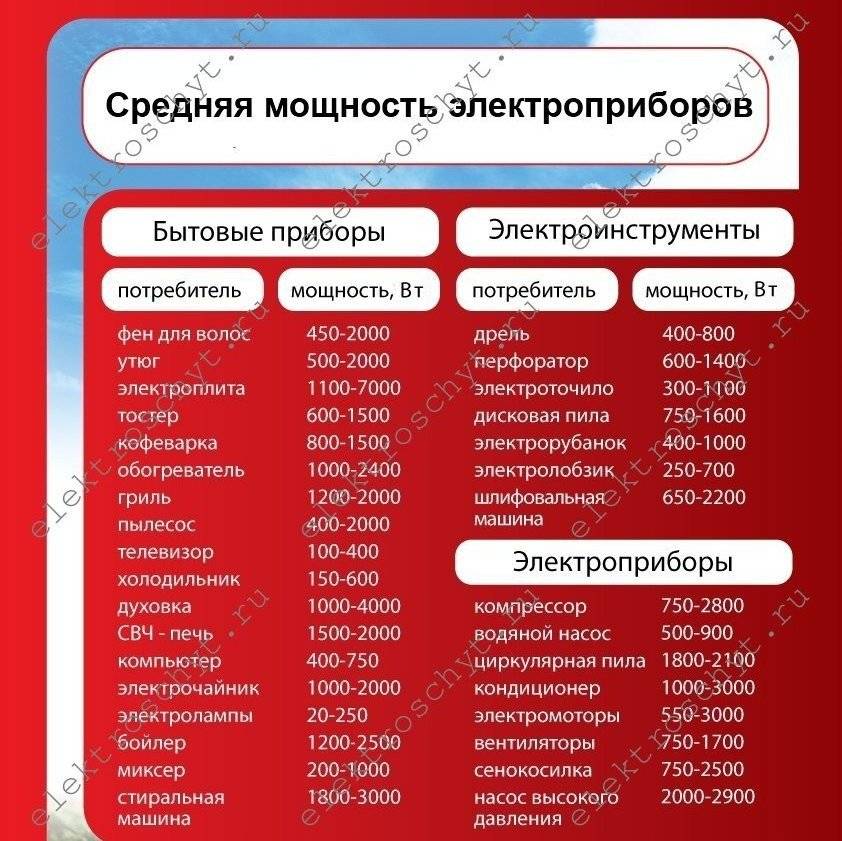

Каждая хозяйка мечтает знать количество потребляемой электроэнергии устройством, учитывая его функциональные возможности. Классическая электроплита с четырьмя чугунными конфорками использует около четырёх–восьми кВт за час. Однако эти показатели вычисляются исходя из того, что все конфорки работают одновременно.

Расчет сечения кабеля для электроплиты

Важным показателем в процессе выбора кабеля для электроплиты является его сечение. Для определения, какое сечение кабеля нужно для подключения электроплиты, необходимо знать мощность устанавливаемой плиты и тип сети питания, к которой планируется подключение. В таблице ниже указаны значения сечения кабеля в зависимости от мощности плиты и типа сети. Эти показатели помогут определить, какого сечения нужен провод для электроплиты.

Мощность электроплиты, кВт

Сечение жил кабеля, мм2

1-фазная сеть (220 В)

3-фазная сеть (380 В)

Меньше 3 кВт

1,5

1,5

От 3 до 5 кВт

2,5

От 5 до 7,5 кВт

4

2,5

От 7,5 до 10 кВт

6

Как проложить провода до электроплиты

«Какой провод использовать для подключения электроплиты?», – вопрос, волнующий многих. Провод должен полностью соответствовать всем электротехническим стандартам. Когда вы уже определились с расположением оборудования, выбрали провод, можно приступать к прокладыванию кабеля до места назначения. Есть несколько способов.

  1. Установка провода в штукатурный слой.
  2. Открытый монтаж шнура.

Первый вариант идеально подходит для прокладывания провода электроплиты в квартире. Он подразумевает разметку пути прохождения бетонной канавки и проделывание отверстий по 6 миллиметров каждые полметра. Затем кабель вставляется внутрь хомутов, а они в те самые отверстия. Под конец канавка заделывается, и проводиться шлифовка стены.

Во втором случае необходимо вскрыть короб и разрезать его под размеры. После этого он крепится к стене. Шнур укладывается внутрь коробки, крышка закрывается и подрезается. Сделайте так, чтобы стыки коробов не сошлись со стыком крышки.

Схемы подключений

Перед выполнением самостоятельного монтажа стоит ознакомиться с существующими схемами.

  • Однофазное подключение (220-230 В) представляет самую распространённую схему, которая используется в многоэтажках. Клеммы соединяются с помощью медных перемычек. Болты в соединениях должны затягиваться туго, чтобы при эксплуатации не обгорели провода.
  • Достаточно редко, но ещё встречается двухфазное подключение. При таком варианте сила тока составляет 380 В. Обе фазы соединяются с использованием перемычек.
  • Трёхфазная схема также подключается к сети 380 В. Чаще такой вид используется в частных домовладениях. Провод питания в данном случае состоит из четырёх или пяти жил. Соединения выполняются аналогичным способом однофазному варианту.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4ВВГ, ВВГнг кабель 3х6NYM кабель 3х4NYM кабель 3х6

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20АКоробка накладная Leten для настенного монтажа розеток 32АКоробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20AABB Автоматический выключатель 1P C32AABB УЗО 2Р 25A 30мАABB УЗО 2Р 40A 30мА

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить

Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20AABB Автоматический выключатель 3P C32AABB УЗО 4Р 25A 30мАABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20АКоробка накладная Leten для настенного монтажа розеток 32А Коробка Batibox для скрытого монтажа розеток 32А

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Информация о проводе и кабеле марок ПВС и КГ


Подбор сечения проводника

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта»

Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки

Популярное у читателей: Способы замены электрики в квартире.

Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

  • К третьему фаза.
  • К пятому — нейтраль. Провод синего или голубого цвета.
  • К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

  1. Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
  2. Ноль N подключаем на клеммы N1-2.
  3. Защитный проводник PE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

  • Фазы A, B, C – подсоединяются к клеммам L1-3.
  • Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

  • На L1-2 ставится перемычка и подключается фаза A.
  • На L3 – фаза C.
  • Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Подключение духового шкафа к электричеству: варианты

Есть несколько способов подключить духовой шкаф к электросети:

  • Через сетевой шнур, подключенный к выходу духовки. Его можно завести:
    • на розетку требуемой мощности (шнур должен быть с подходящей вилкой);
    • на автомат, установленный недалеко в отдельном пластиковом боксе (шнур без вилки);
    • на клеммную колодку, закрепленную на стене недалеко от оборудования (автомат на щитке).
  • Подключение без шнура, напрямую к линии, которая идет от электрощитка (автомат установлен на щите).

Некоторые производители на заводе устанавливают сетевые шнуры. Они подключены к расположенной на задней панели клеммной колодке. Этот шнур можно снять. На гарантию это не влияет. Вместо него на соответствующие клеммы заводят шнур, который идет напрямую от щитка или от автомата, установленного недалеко от оборудования. Второй вариант используется, если к одной мощной линии подключается несколько устройств. В этом случае до кухни тянут один мощный провод, скажем, сечением 6 мм2. Заводят его в маленький бокс, в нем устанавливают два или больше автоматов (по числу подключаемой техники) и от них уже тянут линии к оборудованию.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Watch this video on YouTube

электрические варочные панели

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

  1. Рулетка, линейка, угольник.
  2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
  3. Электролобзик.
  4. Монтажный шприц с силиконом.
  5. Кабель.
  6. Вилка.
  7. Плоскогубцы, бокорезы.
  8. Набор отвёрток и гаечных ключей.
  9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

ИллюстрацияОписание действия
Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
Устанавливаем подрозетник и зачищаем концы проводов.
Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
Устанавливаем розетку в подрозетник.
Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
Закрываем клеммную коробку на варочной поверхности.
Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панельгазовые варочные панели

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту многие магазины предоставляют услуги электрика, который выполняет ее подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

  • В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
  • Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
  • Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
  • Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

  • На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
  • Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
  • Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
  • Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
  • ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует пошаговую установку оборудования. Видео затрагивает отдельные нюансы монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по большому счету, несложно. Другой вопрос, что подключение такого рода оборудования следует выполнять по специально установленным правилам, которыми определяются моменты безопасности. Поэтому самостоятельно выполнить работы по подключению не представляется возможным (запрещается правилами), даже если имеются какие-то навыки, знания и умение.

У вас иное мнение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не рассмотрели выше, задавайте их нашим экспертам и другим посетителям сайта, участвуйте в обсуждениях.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
