Розетка для электроплиты - как правильно выбрать и подключить

Порядок установки розетки для электроплиты

Большинство современных электрических плит рассчитаны на подключение их к сети напряжением 220 или 380 В. Такая универсальность вызвана большой мощностью этих потребителей. Однако, поскольку в большинстве случаев у пользователя отсутствует возможность подключения электроустановок на напряжение 380 В, то изготовитель сразу собирает схему подключения, предназначенную однофазной сети.

На задней стенке плиты имеется специальная панель для подключения ее к сети. На эту панель выведены 6 клемм, которые промаркированы буквами L, N или PE. Тут все просто:

L – фазный провод.

N – нулевой рабочий провод.

PE – защитный (заземляющий) провод.

Во всех розетках, предназначенных для подключения электроплит в однофазную сеть, нулевой и фазный контакты имеют одинаковый внешний вид. Заземляющий контакт отличается от них расположением или диаметром.

Если при подключении такого электрооборудования перепутать местами фазный и нулевой провода, это никак не отразится на его работе (за исключением того, что при отключенном автомате на токоведущих частях плиты будет напряжение относительно земли). Однако ни в коем случае нельзя допускать ошибочного подключения фазного провода к заземляющему контакту.

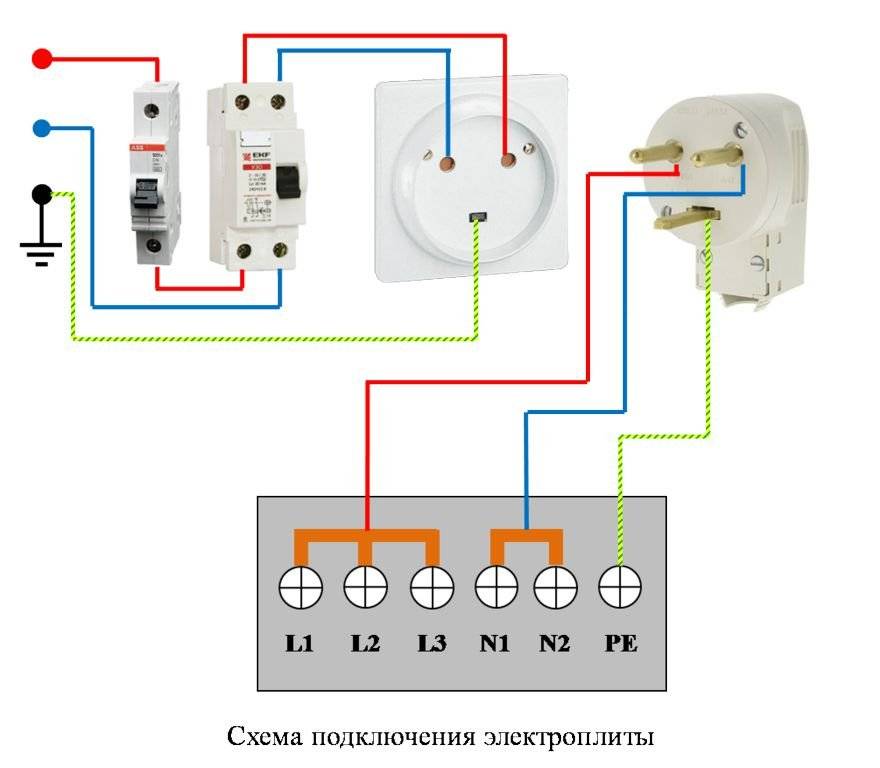

Схема подключения электрической плиты показана на рисунке. Она совершенно несложная, если приложить немного старания, то с ее помощью подключить плиту может любой человек. Как видно из схемы, в данном случае рассмотрено подключение потребителя к однофазной сети. Поскольку фаза здесь только одна, то все фазные провода на клеммах объединяются перемычкой, то же самое происходит и с двумя нулевыми проводниками. Оставшийся провод PE присоединяется к заземляющему контуру

Особое внимание при подключении проводов к вилке и розетке нужно обратить на совпадение их цветовой маркировки. Фазный (красный) провод в розетке должен совпадать по цвету с подключаемым к нему проводом в электрической вилке. Нулевой провод, соответственно, должен совпадать с нулевым

Нулевой провод, соответственно, должен совпадать с нулевым.

Цветовая маркировка проводов, идущих от плиты к электрическому щитку, является общепринятой:

Фазный провод (L) – коричневый, красный или белый.

Нулевой рабочий провод (N) – синий.

Заземляющий провод (PE) – желтый с зеленой полосой.

Для подключения электроплиты в сеть 380 В используется медный пятижильный кабель, диаметр жилы которого составляет 4 мм2.

Чтобы соединить розетку для электроплиты с сетью 380 В, необходимо снять перемычку с фазных проводов и подключить каждый из них к своей клемме (L1, L2, L3). Нулевой и заземляющий провода присоединяются к тем же клеммам, что и при однофазном варианте подключения.

Последовательность работ по монтажу розетки, в которую будет включаться электроплита, в целом не отличается от алгоритма действий по установке, например, аналогичного устройства для варочной панели. Чтобы получить надежное и безопасное электрическое соединение, достаточно выполнить такие действия:

Отключить питание на электрическом щите, расположенном на входе в квартиру.
Убедиться в отсутствии напряжения на токоведущих частях, с которыми будут выполняться работы.
Если к месту установки уже подведены провода (например, при замене старой плиты), то необходимо убедиться в том, что эти провода медные, их изоляция не нарушена и сечение каждого из них составляет не менее 4 мм2. В противном случае придется самостоятельно вести провода к щитку, после чего подключать их через отдельный автоматический выключатель или дифавтомат.
Руководствуясь схемой подключения, нужно присоединить вилку к клеммам на задней стенке плиты.
Соблюдая цветовую маркировку проводов, а также учитывая, какие контакты замыкаются между собой при подключении вилки, монтируется розетка. При этом нужно помнить, что в отличие от обычного штепсельного разъема, в розетку для электроплиты можно вставить вилку только одним способом.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:
духовка должна быть мощностью не более 3,5 кВт;
розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя). Ставите на место рамку или декоративную крышку

Ставите на место рамку или декоративную крышку.

Требования к электропроводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы: Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда

Однако современные требования иные, поэтому понадобится прокладка нового кабеля. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения). Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения). Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Это интересно: Подключение стиральной машины и электроподжига плиты к одному автомату — разбираемся по пунктам

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Перенос существующей розетки для электроплиты наращиванием кабеля

КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

– Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

– Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

– Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

– Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

– После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

– будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

– скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Удлинитель для электроплиты

Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне – это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

– Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

– Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки, которые делают такой способ переноса нежелательным:

– Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

– Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

– Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

– Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто “утонуть”, они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

– Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Блиц-советы

Если вы неуверены, что сможете правильно подключить электрооборудование – то следует доверить эту работу профессионалам.
При эксплуатации духового шкафа и варочной панели категорически запрещается пользоваться всеми различными удлинителями, тройниками и переносками (даже если они заводской конструкции).
Не советуют монтировать розетку непосредственно за электроприборами. Это грозит тем, что могут возникнуть проблемы с установкой кухонного оборудования на предназначенное для этого место. Перед монтажом хорошо продумайте планировку вашей кухни.
При выборе УЗО и автоматов стоит отдавать предпочтение проверенным производителям. А также внимательно изучать сертификаты качества. Ввиду того что на отечественном рынке часто встречаются подделки данного вида товаров.
Не стоит устанавливать розетки за мойкой – вода и электрика несовместимы.
Перед подключением следует проверять напряжение в сети. Хоть редко, но иногда в домах встречаются отдельные розетки с напряжением в 380В.
При подключении жил кабеля будьте внимательны и не перепутайте заземление с нулем. Для прозвонки используйте тестер.

Требование к подключению

Перед тем, как приступить к установке и подсоединению плиты Hansa, Дарина или другой марки к электрической сети, важно ознакомиться с требованиями по подключению рассматриваемого типа электротехники и соблюдать их в процессе проведения работ

Требования безопасности

Согласно правилам безопасности, при подсоединении плиты к электросети необходимо:

выбирать длину кабеля так, чтобы свободно отодвигать плиту от стены или мебели, не отключая от электросети;
устанавливать устройство на значительном расстоянии от холодильника или иного охладительного оборудования, чтобы не повредить его (сковорода на плите нагревается до 100°С, что может привести к некорректной работе прибора, установленного по соседству);
не располагать поблизости от плиты другие электроприборы, так как электромагнитное поле влияет на качество их работы.

Устанавливая плиту между кухонными блоками, нужно убедиться, что дерево, пластик или иной материал, из которого выполнена мебель, выдерживает высокие температуры.
