Кабель для электрической варочной панели: какая нужна проводка для подключения

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита

То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту

Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

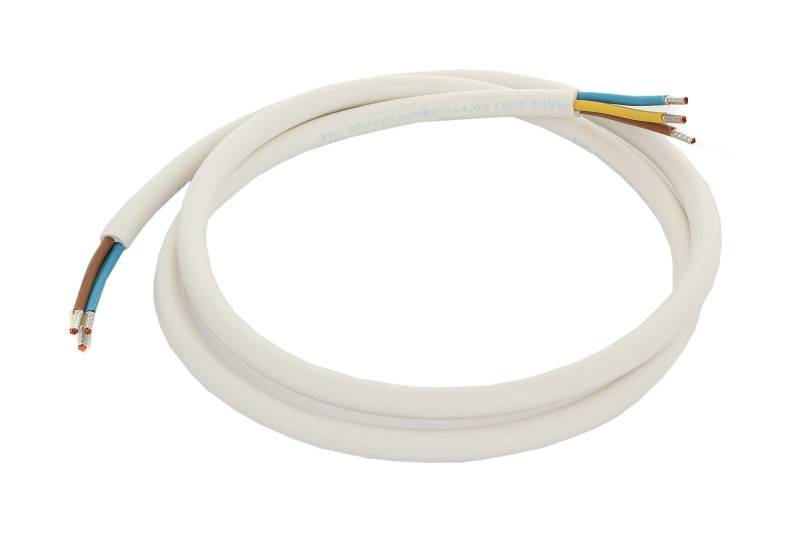

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений

Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание

Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Видео — Как выбрать варочную панель для дома

Это интересно: Варочная панель и духовой шкаф отключаются разными автоматами — разъясняем подробно

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару. Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение  — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно

Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

  1. Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
  2. Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой. Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством

Большую роль играет количество фаз и наличие заземляющего контура

Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

  • ТЭНы;
  • газовые;
  • индукционные;
  • комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

  1. Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;

  2. Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;
  3. Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;

  4. Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;
  5. Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;

  6. Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Что такое стеклокерамика

Если очень просто то это материал на основе литого стекла. Наработанные технологии производства, позволяют используя различные присадки (литий, цинк, кремний и др.) и определенные режимы последующих многоуровневых термообработок, получать совершенно новые композиционные материалы с заданными свойствами.

Стеклокерамическое покрытие для электроплит наиболее известное из их числа, но не как не основное. Не будет открытием большой тайной то, что основное применение композитных материалов, стеклокерамики в том числе это: электроника, воздушно-космическая техника и другие высокотехнологичные направления.

Свойства стеклокерамических поверхностей

Вы никогда не задавались вопросом, почему большинство производителей электроплит в качестве варочной поверхности выбирают именно стеклокерамику, хотя есть материалы и попрочнее? Всё дело в термомеханических свойствах.

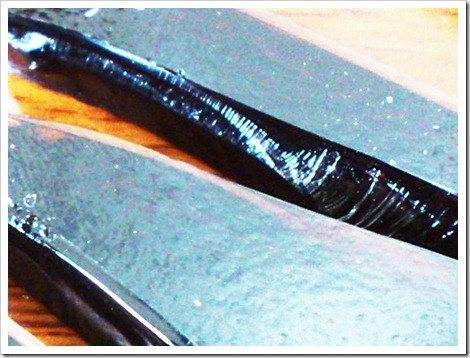

На сколе листа хорошо видна поперечно направленная структура материала.

  1. Анизотропность или направленная кристаллизация. Способность кристаллических решеток изменять физические свойства в зависимости от направления т. е. тепло быстро прогревается в поперечном направлении непосредственно под источником тепла, оставаясь почти холодным в 5-10 см от зоны нагрева.
  2. Низкий коэффициент теплового расширения, отсюда устойчивость к резким перепадам температур. Со стеклокерамикой ничего не случится, даже если на разогретую поверхность пролить холодную воду.
  3. Высокая температура деформации 1000-1200°.

Всё, вышеизложенное, справедливо для продукции, изготовленной с соблюдением всех норм и правил технологического процесса. К сожалению, распознать подделку “на глазок” не получится. Чтобы увидеть структуру материала, стеклокерамическое покрытие придётся сломать, но тогда и говорить будет не о чем.

Обычная газовая плита может быть довольно неприятной потенциальной угрозой, если в доме есть маленькие дети, поскольку она нагревается во всех направлениях, об нее очень легко обжечься.

Стеклокерамические поверхности идеально проводят тепло по вертикальной оси и практически не нагреваются в горизонтальной плоскости. Это означает, что во время приготовления пищи существенно нагревается только площадь под кастрюлей или сковородой.

Силовая розетка и вилка

Для подключения электрической варочной панели необходима вилка и розетка. Выбор розетки зависит от мощности модели. Для мощного прибора нужна розетка на 32А. Желательно приобрести деталь от известного производителя, например, Schneider Electric, Legrand или АВВ. Надо позаботиться о специальной розетке. Иначе, чтобы почистить плитку, придется каждый раз пользоваться электрощитком. Монтируют розетку на удобной высоте. Предпочтительнее, если она будет находиться на 90 см над полом. Подрозетники запрещено устанавливать на одном уровне с панелью. Точку установки смещают влево либо вправо.

Специалисты не советуют устанавливать розетку на электролинию, к которой одновременно подключают духовой шкаф и варочную панель. В этом случае лучше использовать автоматы. Их ставят рядом в специальном боксе и подводят мощную линию, которая рассчитана на включение нескольких электрических приборов. На каждую технику устанавливают защитные автоматы и УЗО, к ним и выполняют подключение.

Номинал автомата, который защищает кабель и линию, должен быть равен сумме номиналов автоматов, подключенных к этому кабелю, либо быть выше. К примеру, если линию в 6 мм2 защищает автомат на 32А, то в специальном боксе должно быть не больше 2-х автоматов по 16А. Неточности при выборе устройства защиты делают схему уязвимой при резких скачках напряжения.

Варианты соответствия кабелей и мощности варочной панели

Подключение газовой ВП к баллону 50 литров

Стоит учесть, что плиты, изготовленные для работы на магистральном газе оснащены жиклерами (т.е. форсунками), не подходящие для баллонов. Жиклер по своей форме напоминает болт, с проделанным в нем отверстием, сквозь которое газ поступает к плите. На баллонах применяются жиклеры меньшего размера, потому что давление пропана гораздо выше, чем давление у природного газа.

Жиклер

Необходимо определиться с местом установки устройств, т.к. по технике безопасности они обязаны находиться на расстоянии как минимум 100 сантиметров друг от друга. Также в помещении, в котором подключено газовое оборудование, должна иметься форточка.

Желательно, чтобы баллон помещался в специальный шкаф. Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга. Лучший вариант, когда баллон расположен на улице, в специальном металлическом боксе, запирающемся на ключ.


Баллон помещался в специальный шкаф

Как подключить газовый шланг к панели:

  • Штуцер подсоединяется с патрубком панели. Допускается использовать ФУМ-ленту для уплотнения соединения.
  • К штуцеру подсоединяется шланг. Гайка на штуцере закручивается до конца.
  • К баллону присоединяется редуктор. Он фиксируется переходником. Соединение заматывается ФУМ-лентой.
  • Шланг соединяется с редуктором и плотно крепится при помощи хомута.

Следует нанести на места стыков мыльный раствор, чтобы убедиться в герметичности соединения. Если при подаче газа стали появляться мыльные пузыри – значит в этом месте утечка. Требуется разобрать и собрать конструкцию заново.


Установка редуктора

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Source: www.el-cab.ru

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Watch this video on YouTube

электрические варочные панели

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

  1. Рулетка, линейка, угольник.
  2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
  3. Электролобзик.
  4. Монтажный шприц с силиконом.
  5. Кабель.
  6. Вилка.
  7. Плоскогубцы, бокорезы.
  8. Набор отвёрток и гаечных ключей.
  9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

ИллюстрацияОписание действия
Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
Устанавливаем подрозетник и зачищаем концы проводов.
Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
Устанавливаем розетку в подрозетник.
Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
Закрываем клеммную коробку на варочной поверхности.
Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панельгазовые варочные панели

Выбор УЗО

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой . Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца — консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём. Обычно такие выключатели решают несколько проблем:

  • удобство ручной коммутации подключенных цепей и источников питания;
  • полностью безопасный процесс пропускания тока в рабочем режиме;
  • автоматическое отключение в условиях аварий.

Инструменты для работы

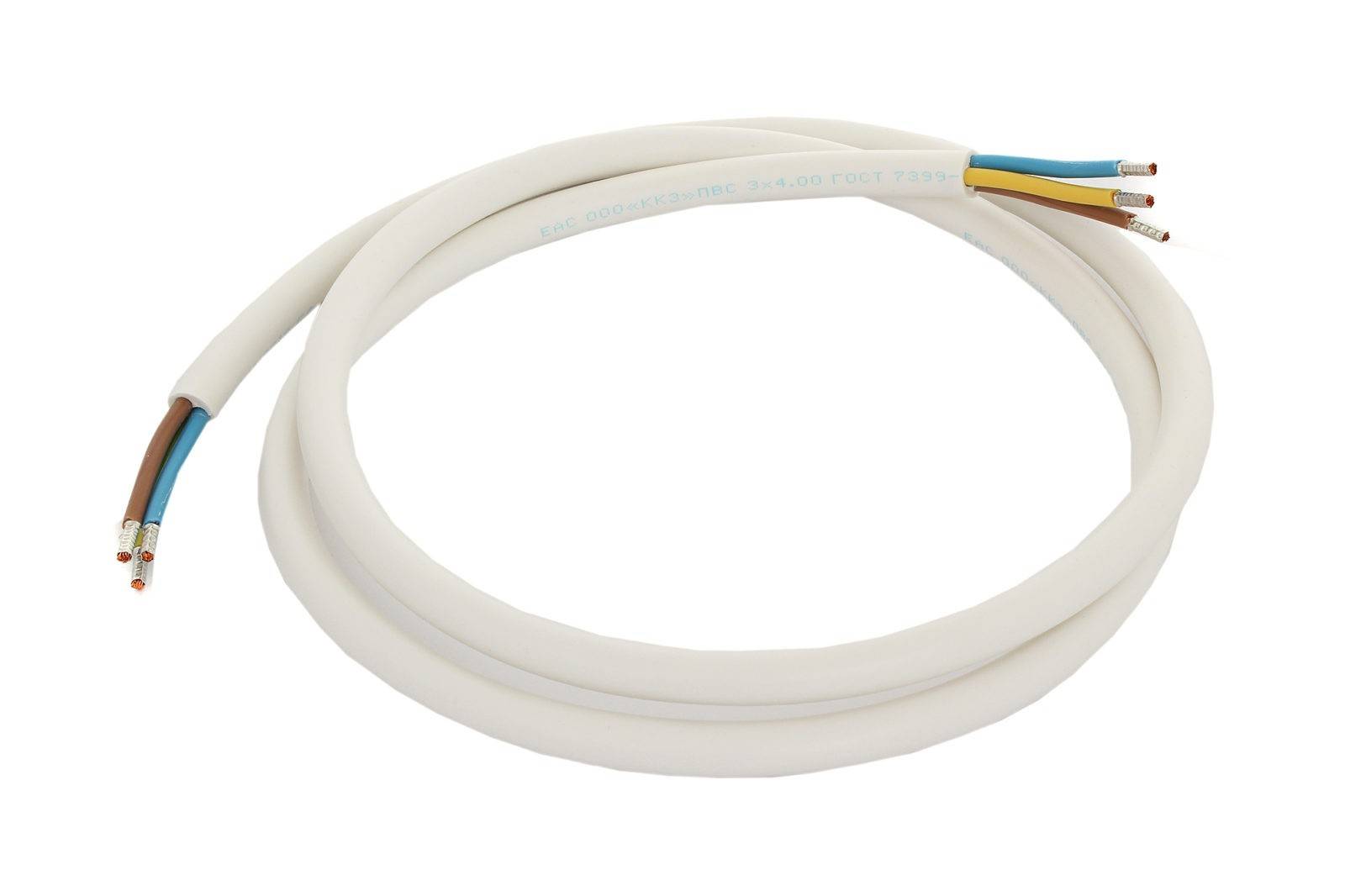

Если нужно подсоединить провод для электроплиты, потребуется обзавестись некоторыми инструментами для будущей установки. К ним относится:

автовыключатель на тридцать два Ампера, с двумя полюсами;

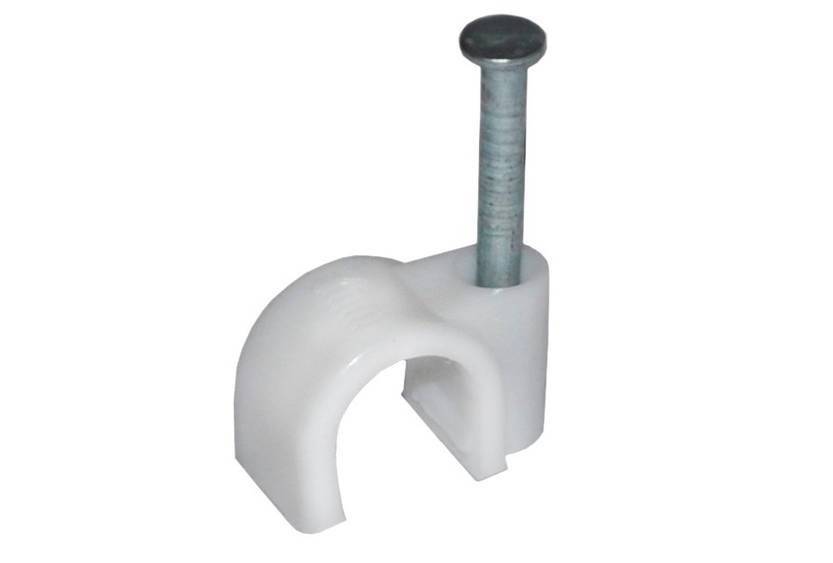

кабельные скобы;

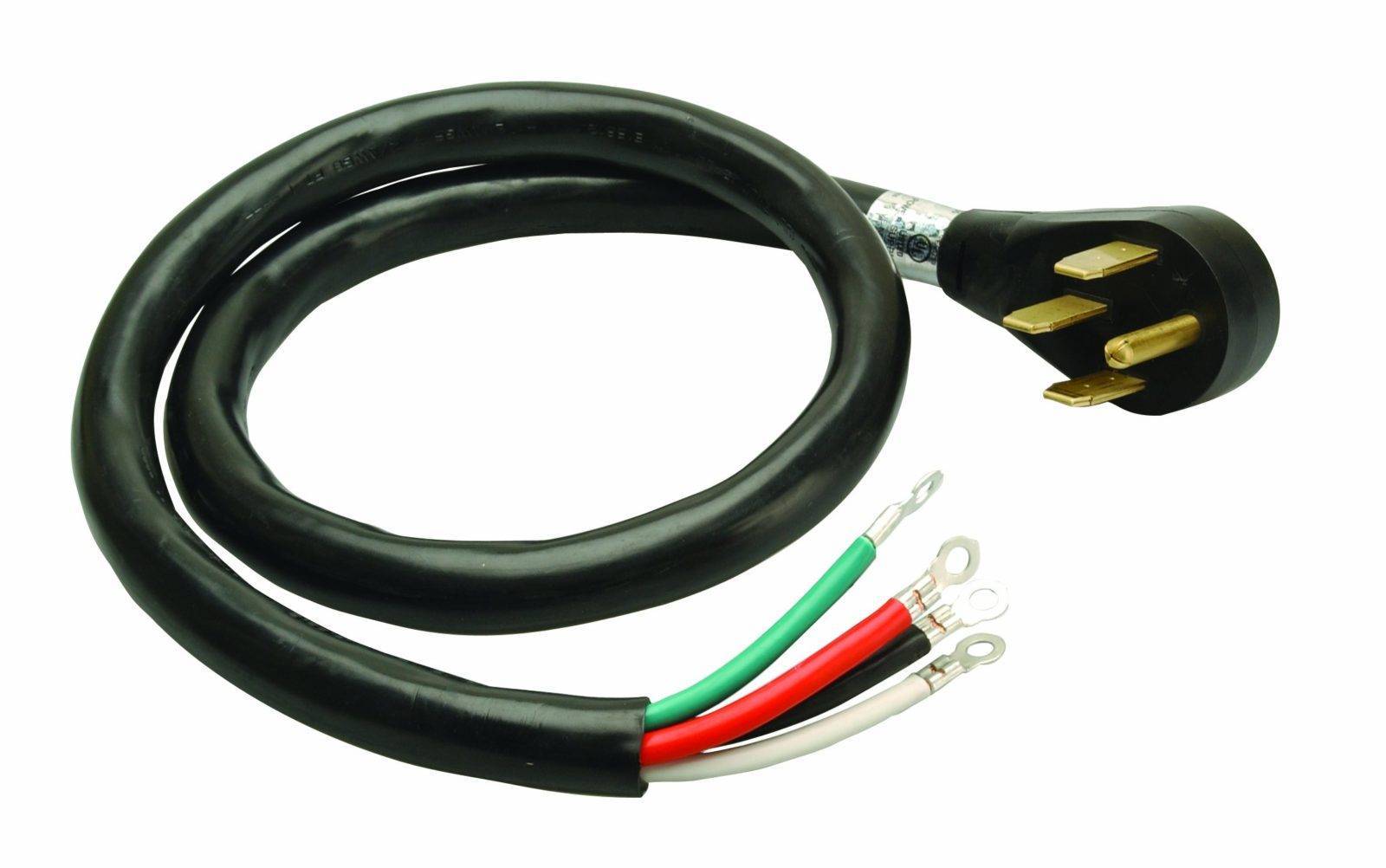

разъём для провода;

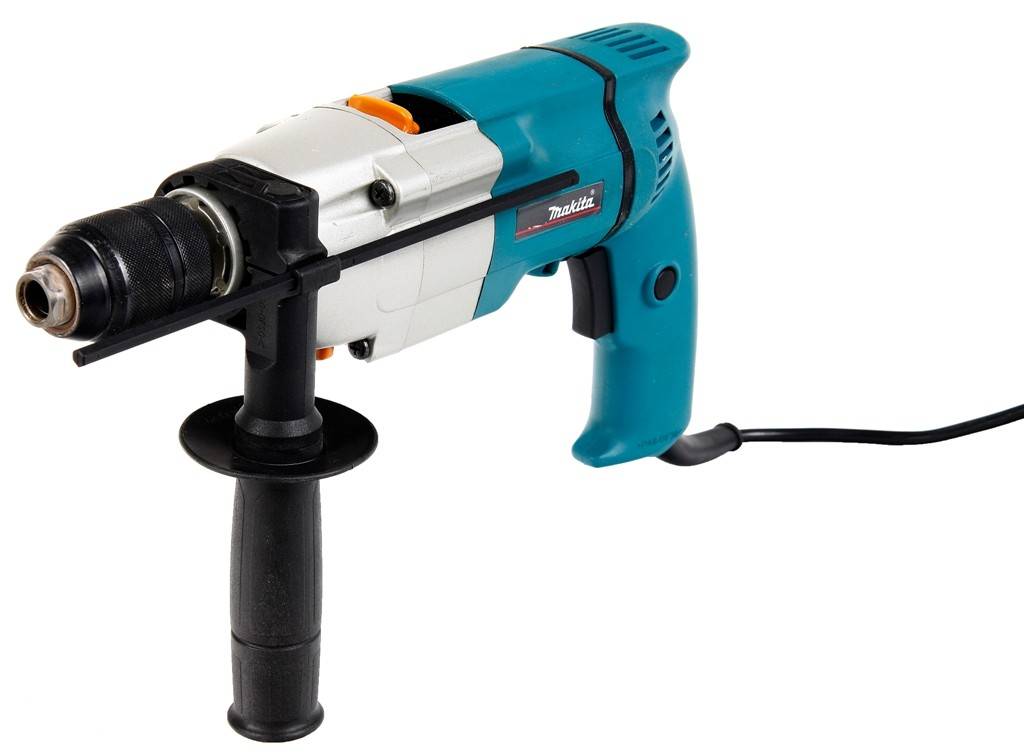

электродрель (тут нужно обзавестись широким ассортиментом свёрл с разным диаметром);

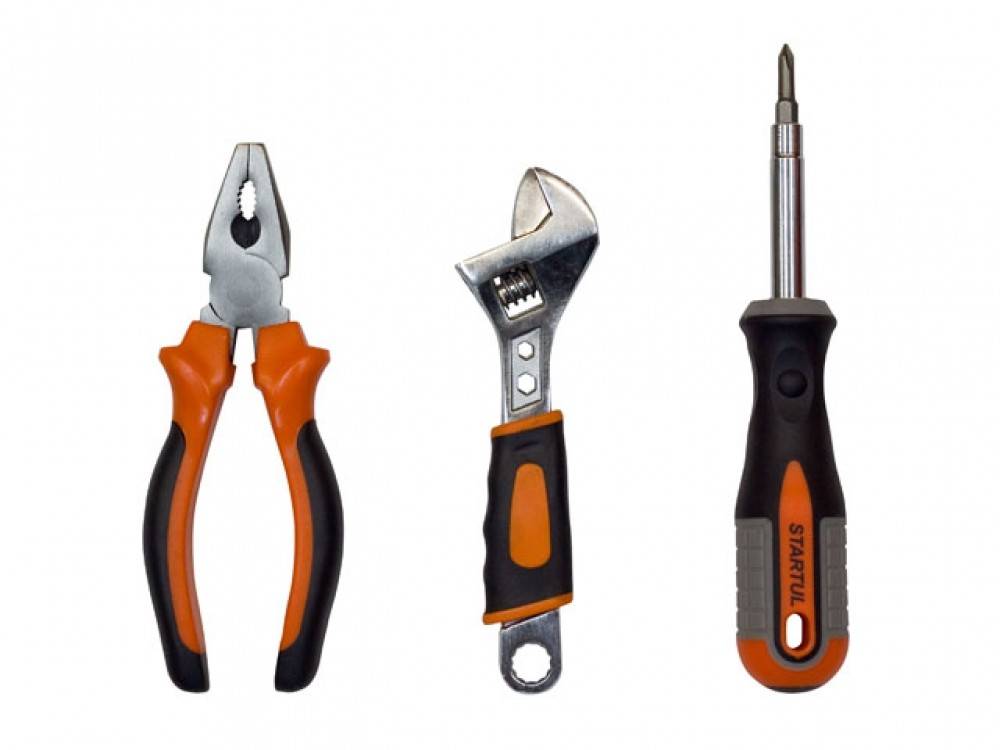

отвёртки, плоскогубцы (при неумении работать плоскогубцами воспользуйтесь ножовкой);

молоток и налобный фонарик;

непосредственно сам кабель с нужным диаметром сечения (сечение провода электроплиты 9 Квт выбирается самостоятельно);

покрытие с антикоррозийным эффектом (если применяете кабель из меди, такое покрытие не нужно).

Если у вас нет какого-либо инструмента из вышеперечисленных или вы не уверены в своих силах, лучше воспользуйтесь услугами мастера.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
