Лучшие пластиковые короба для электропроводки: как выбрать размер и тип короба для монтажа проводки

Можно ли использовать кабель-каналы в декоративных целях: фото интересных вариантов

Иногда бывает сложно решить, как красиво развести проводку и при этом обеспечить подвод энергии к каждому бытовому прибору. В этом случае на помощь приходит декоративный кабель-канал, с помощью которого можно добиться желаемого результата. Выбор изделия зависит от стилистического оформления комнаты. Иногда обычная имитация медных трубочек позволяет добиться уникального результата.

Нестандартное решение для современной квартиры

С помощью гибкого круглого кабель-канала для электропроводки или обычного провода на стене можно сформировать красивый рисунок, который станет стильным элементом декора. Грамотно подобранный крепеж придаст рисунку законченный внешний вид.

Крепление провода, подходящее для круглых кабель-каналов

Используя прозрачные кабель-каналы, можно получить дополнительный источник света. Находящиеся внутри светодиодные ленты можно использовать для подсветки определенных объектов или в качестве ночника.

Прозрачный короб, закрепленный у самого потолкаВариант размещения подсветки на стенах

Используя треугольный кабель-канал, можно разместить провода в месте соединения стен и пола. Особая конфигурация изделия позволит одновременно протянуть несколько кабелей без риска их случайного соприкосновения.

Плинтус не только красивый, но и функциональный объект

Кабель-каналы для электропроводки: виды, типы, цены наиболее популярных типоразмеров от разных производителей

Чтобы купить кабель-каналы нужного типоразмера по выгодной цене, стоит ознакомиться с имеющими предложениями. При одинаковой форме и размерах изделия могут существенно отличаться по стоимости, в зависимости от того, кто является производителем конкретной модели. Не всегда переплата за бренд является выгодным решением. Среди продукции отечественных производителей можно найти предложения, имеющие оптимальное качество и стоимость.

Предлагаем ознакомиться с видами, размерами и ценами кабель-каналов, предлагаемых различными производителями. Длина одного изделия 2 метра:

Распространенные ошибки

Мастер-самоучка может не знать, как правильно провести кабели в каналах.

Такие люди допускают следующие ошибки:

  1. Отказываются от составления схем и чертежей на подготовительном этапе. Бывает, что владелец дома определяется с местами укладки кабеля уже во время монтажа. В этом случае приходится подстраивать всю обстановку дома под электросеть.
  2. Применяют неподходящие инструменты. Например, сверло по металлу не способно проделать отверстие в бетоне или кирпиче. Неправильно подобранная насадка перфоратора быстро выходит из строя.
  3. Экономят на аксессуарах. Некоторые думают, что покупка фурнитуры становится лишней тратой. Опытные электрики удачно монтируют каналы в стык. У самоучки качественный угол получается далеко не с первого раза. Фурнитура маскирует неровности и зазоры. В деревянном доме соединители защищают кабель-каналы от смещения, стены – от чрезмерного нагрева.
  4. Крепят изделия к поверхности без разметки. Не все хотят покупать уровень или нивелир. Неудачно установленные системы приходится переделывать.
  5. Приклеивают лотки. Такой способ нельзя применять при планировании демонтажа. Вместе с конструкцией удаляется часть облицовки.

Правильно выполненная установка кабель-каналов – простой и безопасный способ укладки проводки. Кабели находятся в свободном доступе, но не на виду.

Как правильно выбрать пластиковый короб

Итак, мы уже поняли, что все короба отличаются друг от друга. Какими принципами нужно руководствоваться, выбирая то или иное решение? Об этом мы поговорим в этой главе

Размеры пластиковых коробов

В таком коробе умещается много проводов

Согласно ГОСТ от 2007 года № 61084-1, минимальная длина выпускаемой секции должна составлять 2 м. Производитель обязан указывать в маркировке площадь сечения внутренней части, чтобы потребитель точно знал полезное внутреннее пространство. Ширина короба подбирается в зависимости от количества проводов и их сечения.

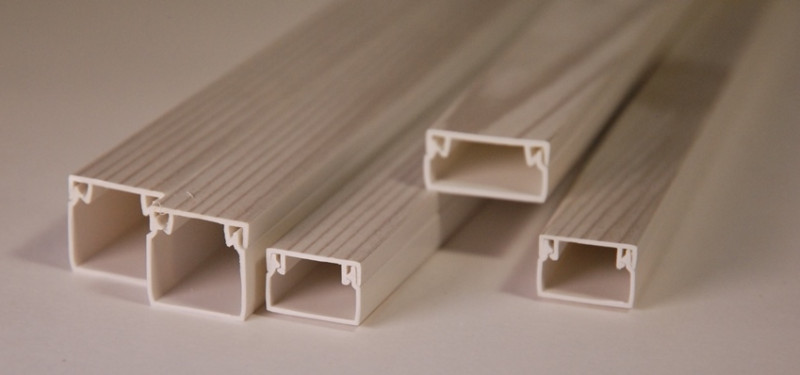

Типоразмеров кабель-каналов существует множество, вот некоторые из них:

  • Настенные мини короба выпускаются от 10*10 мм до 80*60 мм. Естественно, самые маленькие рассчитаны на размещение одного или нескольких очень тонких проводов.
  • Напольные короба могут быть 160*65 мм; 50*12 мм; 92*20 мм и 75*17 мм.
  • Пластиковые короба магистрального типа могут быть маленькими 20*10 мм и большими – 100*60 мм, есть и промежуточные значения.

Кабель-канал плинтусный

  • Плинтусные варианты имеют неправильную форму, так что подобрать внутреннюю площадь тут несколько сложнее. Ориентироваться стоит на ширину крышки и глубину внутреннего паза. Также стоит помнить, что кабеля могут быть пропущены над и под внутренним коробом.
  • Угловые системы треугольного типа имеют намного меньше полезной площади, чем прямоугольные с такими же размерами стенок. Оптимальным вариантом будет 40*40 – тут вполне может уместиться до 3-х проводов

Гофра для прокладки электропроводки

Гибкие гофрированные шланги, которые также относятся к этому классу изделий, бывают следующих диаметров: 50, 25, 20 и 16 мм – учитывается расстояние между внутренними стенками. Самый маленький вариант используется под телефонные кабели, 20 мм идеально подходит для прокладки проводов к электроточкам в помещения, 25 мм используется между электрическими щитками, 50 мм – применяется в промышленной деятельности.

Видео — Крепление коробов

Очень важной характеристикой пластикового короба является толщина его стенок. От этого зависит не только прочность, но и гибкость изделия

Варианты по ТУ — от 0,7 мм до 2,4 мм. Если выбираете кабель-канал на стену, то можно купить модель подешевле, но вот для того же плинтуса и напольного короба нужно что-то попрочнее, так как возможны повреждения.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Конструкция

Выпускается несколько типов кабель-каналов:

  1. открытые или с открывающейся крышкой. Их еще называют «коробами» или «лотками». Наиболее популярны, поскольку обеспечивают доступ к проводу в любом месте;
  2. глухие жесткие. Выполнены в виде трубы. Крепятся хомутами и чаще всего вмуровываются в стену: это дает возможность заменить перегоревший кабель, не вскрывая штробы;
  3. глухие гибкие:

    • гофрированные. Пластиковые гофры герметичны, потому защищают кабель от влаги и могут применяться даже под водой. Стальные — прочнее, но не герметичны, поскольку изготавливаются путем спирального скручивания оцинкованной ленты. Применяются гофрированные кабель-каналы на неровных поверхностях и на участках с большим числом поворотов;

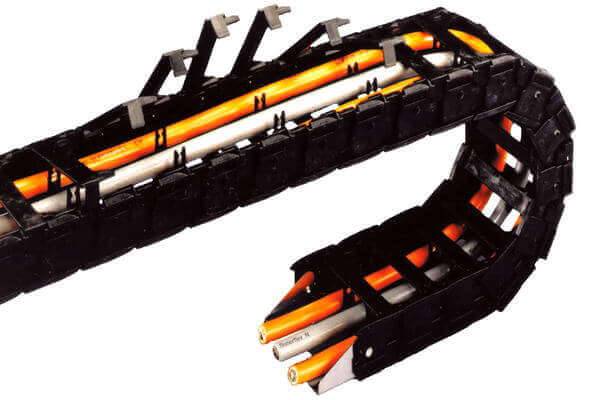

    • цепные (траки). Состоят из нескольких коротких жестких элементов, соединенных друг с другом шарнирно. В основном применяются для подключения станков и другого оборудования на производстве.

Кабель-каналы с открывающейся крышкой делятся на разновидности по ряду признаков. Один из них — форма сечения.

Вариантов достаточно много:

  1. П- и Ш-образные. Самый востребованный тип. Крупноразмерные короба называют «парапетными», небольшие — мини-коробами. У Ш-образных внутреннее пространство разделено перегородкой на две секции, что позволяет отделять слаботочные линии (интернет, видеонаблюдение, домофон) от силовых. Есть модели со съемной перегородкой. Для нее в корпусе предусмотрены пазы;
  2. овальные. Предназначены для монтажа на полу. Так провода прокладывают в крайнем случае, когда нет возможности подобраться к электроточке по стене. Например, для подключения розеток на островном кухонном столе. Овальная форма придана изделию для того, чтобы при ходьбе за него не цеплялись. Еще отличительная черта — повышенная прочность (увеличена толщина стенок);
  3. треугольные (электротехнический плинтус). Как ясно из названия, укладываются в углу между полом и стеной. Внешне похожи на обычный плинтус, но внутри содержат полость для кабелей. Такой короб наиболее предпочтителен, поскольку он не портит интерьер;
  4. угловые. Подобный кабель-канал можно было бы назвать «электротехническим багетом», но такое наименование за этими изделиями почему-то не устоялось. Крепят их в углу между стеной и потолком. Конструктивно угловой короб похож на электротехнический плинтус, но имеет два существенных отличия: небольшой размер и менее прочная стенка;
  5. лестничные. Напоминают приставную лестницу с перекладинами и применяются на производстве для прокладки тяжелых магистралей из многих кабелей. Такие лотки крышками не оснащаются.

Это основные формы. Также выпускаются дизайнерские короба — полукруглые, многоугольные и т.д.

Следующий отличительный признак – тип стенки:

  1. сплошная. Это обычный вариант, наиболее распространенный;
  2. перфорированная. Смотрится менее привлекательно, чем предыдущий, потому применяется в производственных помещениях, монтажных шкафах и пр. Но имеет ряд достоинств: низкая стоимость (за счет небольшой материалоемкости), меньший вес, интенсивное отведение тепла от проводов. Короб с перфорацией проще крепить (отверстия уже имеются);
  3. проволочная. Лотки из проволоки — самые дешевые. Но главное их достоинство состоит в том, что они не собирают на себе пыль. Их применяют на складах и подобных объектах, где довольно грязно.

Кабельные каналы различаются и по назначению.

Наряду с электротехническими, выпускают короба для светодиодных лент, у них две особенности:

  • прозрачная крышка;
  • площадка в корпусе, установленная под углом 45 градусов.

СД-ленту наклеивают на площадку и закрывают крышку, после чего короб превращается в светодиодный светильник. Лента надежно защищена, потому такую подсветку применяют даже на днище автомобиля.

Защелка крышки тоже имеет несколько вариантов. Наиболее долговечен двойной замок.

Монтаж кабель-каналов плинтусного типа

В зависимости от типа кабельнесущих систем, способ монтажа может различаться, но т.к., как правило, самостоятельно выполняется монтаж при ремонте электропроводки в индивидуальных домовладениях и квартирах, то ниже рассмотрен вариант выполнения работ по устройству кабель-канала плинтусного типа.

Работы выполняются в несколько этапов:

  1. Подготовительные работы. На этом этапе выполнения работ нарезаются заготовки требуемого размера, с учетом углов (внутренних и наружных), заглушек, а также мест монтажа электроустановочных изделий (розетки, выключатели), которые монтируются в специальные боксы.
  2. Предварительные работы. Выполняется раскладка кабель-канала по трассе его прохождения и определяются места крепления на поверхности стены. Расстояние между элементами крепления должно составлять не более 0,5 метра.

Монтаж кабель-канала

Работы выполняются, начиная с дальней точки (угла) помещения, в котором выполняется монтаж, в следующей последовательности.

  • Отсоединяется наружная часть плинтуса (декоративный профиль);
  • Берется прямой отрезок плинтуса, в один конец которого вставляется угол, как правило внутренний, а на второй, в зависимости от конфигурации помещения – соединяющая перемычка или другой угол.
  • По размеченным местам крепления выполняется монтаж кабель-канала. При креплении с помощью саморезов, выполняется засверливание непосредственно в стену, при монтаже с помощью кляймеров или дюбелей, вначале засверливается отверстие, в которое затем вставляется дюбель и в него вворачивается фиксирующее устройство (шуруп, кляймер).
  • При необходимости установки боксов, они крепятся аналогично креплению плинтуса к стене, с вводом концов кабель-канала во внутреннюю плоскость элемента конструкции.
  • Крепление кабель-канала выполняется по всей его протяженности.

Завершающий этап:

  • После завершения монтажа плинтуса, выполняется удаление мусора, образовавшегося при сверлении стен.
  • Выполняется установка декоративного профиля.

Схематично, монтаж кабель-канала плинтусного типа, можно отобразить следующим образом:

Система кабель-каналов плинтусного типа марки Legrand

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

Советуем изучить — Какие обои выбрать для кухни с учетом всех требований

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Достоинства и недостатки кабель-каналов, изготовленных из различных материалов

  1. При использовании алюминия.

Используются при устройстве электрических сетей предприятий, а также дизайнерами при создании стиля Hi-Tech, в жилых и административных помещениях.

Достоинства:

  • Ударопрочность;
  • Служат экраном, обеспечивающим защиту оборудования от воздействия электромагнитного поля;
  • Стойкость по отношению к солнечному свету;
  • Огнеупорность;
  • Способны выдерживать высокие температуры без деформации конструкции.

Недостатки:

  • Относительно высокая стоимость;
  • Сложность выполнения монтажных работ.
  1. При использовании оцинкованной стали.

Изготавливаются из листового проката и используются в различных классах помещений, как на промышленных предприятиях, так и в административно-бытовых зданиях.

Достоинства:

  • Не горючесть и пожаробезопасность;
  • Одновременно защищают проложенные в них провода от механических повреждений и экранируют воздействие электромагнитного поля на оборудование, установленное в помещении, где выполняется электрическая проводка;
  • Легкость выполнения монтажных работ;
  • Разнообразие цветовых решений;
  • Удобная эксплуатация, позволяющая выполнять перепрокладку проводов, без специального инструмента и оборудования.

Недостатки:

Относительно высокая стоимость.

  1. При использовании пластика.

Пластиковые кабель-каналы наиболее известны среди пользователей. Выпускаются различного сечения (короб, треугольник, круг) и расцветки.

Достоинства:

  • Простота выполнения монтажа;
  • Легкость изделия (малый удельный вес);
  • Стойкость к коррозии (не подвержены окислению и гниению);
  • Способны выдерживать перепады температуры;
  • Низкая стоимость.

Недостатки:

  • Под воздействием высоких температур деформируются;
  • При горении выделяют вредные, для окружающих, вещества.

Этапы монтажа

Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.

Схема электропроводки

Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.

Чертеж прохождения кабель-канала

Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

Схема прокладки электропроводки по кабель-каналам

Покупка электротехнического короба с аксессуарами

Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.

Разметка трассы кабель-канала

По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

Разметка стен под электропроводку

Подготовка кабель-канала к монтажу

На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:

  1. Использовать два короба, один из них смонтировать цельным.
  2. Второй отрезать на требуемую длину вместе с защитной крышкой.
  3. Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.

Фиксация кабель-канала по размеченной трассе

Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

Крепление кабель-канала к стене

Прокладка и закрепление кабелей в канале

При укладке проводов в кабель-канал понадобится придерживаться следующих правил:

  1. Силовая проводка должна размещаться без скручивания между собой.
  2. Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
  3. Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

Установка электрических элементов

Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

Монтаж розеток в кабель-канале

Подбор сечения электрокабелей

Сечение электрокабелей подбирается на основании мощности имеющихся потребителей электрической энергии. Особым образом стоит выделить следующие требования для подбора площади сечения электрокабелей:

  • для приборов освещения необходимо применение электрического кабеля, имеющего площадь сечения примерно 1,5 кв. мм;
  • для розеток необходимо применение электрического кабеля, имеющего площадь поперечного сечения ориентировочно 2,5 кв. мм.
  • для энергопотребителей с повышенной мощностью (например, электрическая печь) правильнее использовать электрокабель с большим запасом по прохождению электрического тока – 4 кв. мм.

Наиболее полную и детальную информацию о требованиях по подбору площади сечения и применяемых марках электрокабелей можно получить в нормативной технической базе.

Стоит также отметить, что увеличение площади сечения электрокабеля, влияет на увеличение его стоиомсти, таким образом, часто применяемый потребителями подход «побольше, на всякий пожарный случай» лишено всякого смысла. Организация электрической проводки в пространстве плинтуса.

Устройство электрокабелей в плинтусах имеет определенный недостаток, заключающийся в том, что небольшого объема кабельного канала внутри плинтуса недостаточно для размещения в нем более трех электрических проводов, имеющих средний диаметр, хотя в большинстве случаев этого объема более чем достаточно. В остальном же, прокладка опроводки в плинтусах очень удобна, и помещение меньше загромождается различными конструкциями, сохраняя при этом свой первоначальный дизайн и концепцию.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

Советуем изучить — Какие бывают виды дверных петель

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

  1. По способу монтажа и расположения в пространстве.
  2. По материалу, из которого он изготовлен.
  3. По конструкции.
  4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

  • Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
  • Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
  • Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
  • Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

  • ПВХ.
  • Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
  • Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

  • Гладкие. Сплошной гладкий корпус.
  • Перфорированные. Легче и дешевле обычных.
  • Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
  • Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

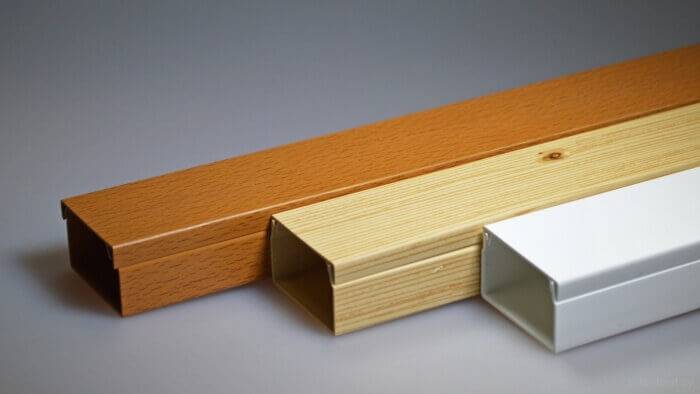

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Какие бывают кабель-каналы

На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  • Миниканалы, мини кабель-каналы. В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты;
  • Напольные (имеют овальный короб). Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению;
  • Магистральные;
  • Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса;
  • Безгалогенные — материал короба не содержит галогены: бром, фтор, йод, хлор, астат. Такое изделие экологично. Особенно актуально использование их в закрытых пространствах;
  • Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях;
  • Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала;
  • Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными;
  • Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком;
  • ​Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля.
  • Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
  • ​Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.
  • Специальные короба для кондиционеров.

Покупка кабель-каналов: на что обращать внимание?

Рекомендуется покупку кабель-канала выполнять по следующему алгоритму:

  1. Составить план-схему монтажа электропроводки. В ней рассчитывается необходимое количество приобретаемых кабелей, их сечение. Также рекомендуется провода покупать до приобретения кабель-каналов (чтобы учесть толщину изоляции).
  2. Рассчитать длину всех необходимых коробов под укладку проводки. Стандартная длина одного кабель-канала – 2 метра. Это не актуально для гибких штроб, так как они производятся в катушках. К полученной длине следует добавить дополнительные 10 – 15% про запас.
  3. Определиться с типом требуемых кабель-каналов: пластиковые – для помещения, металлические – для улицы, пластиковые скругленные – для пола.
  4. Примерно рассчитать требуемый размер кабель-канала. Для расчетов можно использовать площадь поперечного разреза штробы (часто указывается в технической документации к кабель-каналам) и связки кабелей (площадь одного провода рассчитывается по формуле S=πr 2 , где r – это радиус сечения с учетом изоляции).
  5. Совершить покупку в магазине. Рекомендуется покупать комплектные кабель-каналы, которые поставляются сразу с фурнитурой, заглушками, угловыми переходниками, замками. Если покупать все это раздельно,получится дороже.

Что касается пожаробезопасности, то с пластиковыми достаточно поджечь небольшой кусок кабель-канала. Он будет плавиться, но не должен возгораться и сильно дымить. Таковы основные требования по безопасности к таким штробам. Что касается металлических, то рекомендуется приобретать только с толщиной материала от 0,15 мм и толще. Более тонкие штробы недолговечны, при размещении на улице быстро покроются ржавчиной.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
