Безопасная проводка в бане своими руками — пошаговая инструкция

Требования к электропроводке в бане

Для того чтобы результатом вашей работы в бане стала качественная и надежная электросистема, придерживайтесь следующих принципов при установке проводки во влажных деревянных помещениях по типу бани:

  • кабель разводим открытым методом, в помещениях с высоким содержанием пара — кратчайшим путем к электроэлементам;
  • всю электрофурнитуру (розетки, выключатели) крепим за пределами парилки;
  • не проводим кабели над печью;

Щиток в бане

  • делаем в помещении заземление и защиту от молнии;
  • провода соединяем только при помощи клемм;
  • выбираем негорючую изоляцию;
  • металлическую защиту используем лишь для линий, проходящих сквозь стену.

Примерная схема

На входе у вас будет либо 220 вольт, либо 380. В первом случае, если все сделано по уму, проводов будет три – фаза, ноль и земля. Во втором – пять (три фазы, ноль и земля).

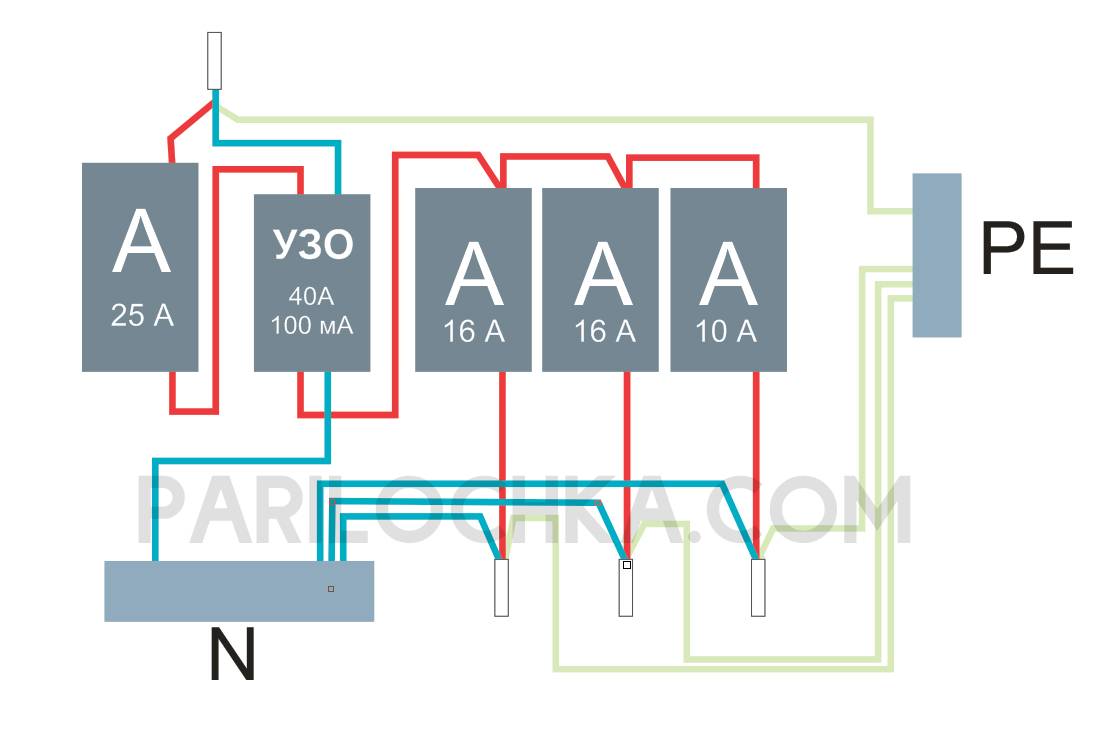

Рассмотрим подключение на 220 В. Вводный автомат на 25 А ставится на провод фазы. Далее на провода нуля и фазы ставится УЗО (40А, 100 мА), после чего провод нуля подсоединяется к шине N. Затем на три группы потребителей ставятся три автомата – последовательно на провод фазы. К каждой группе потребителей с шин N и РЕ идет свой провод, так, чтобы к потребителю шло по три провода – фаза, нуль и земля. Ниже картинка, иллюстрирующая приведенную схему.

ВНИМАНИЕ! УЗО в бане рекомендуют ставить все без исключения. Однако дифференциальный автомат – то же самое, но с большим функционалом.

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора.

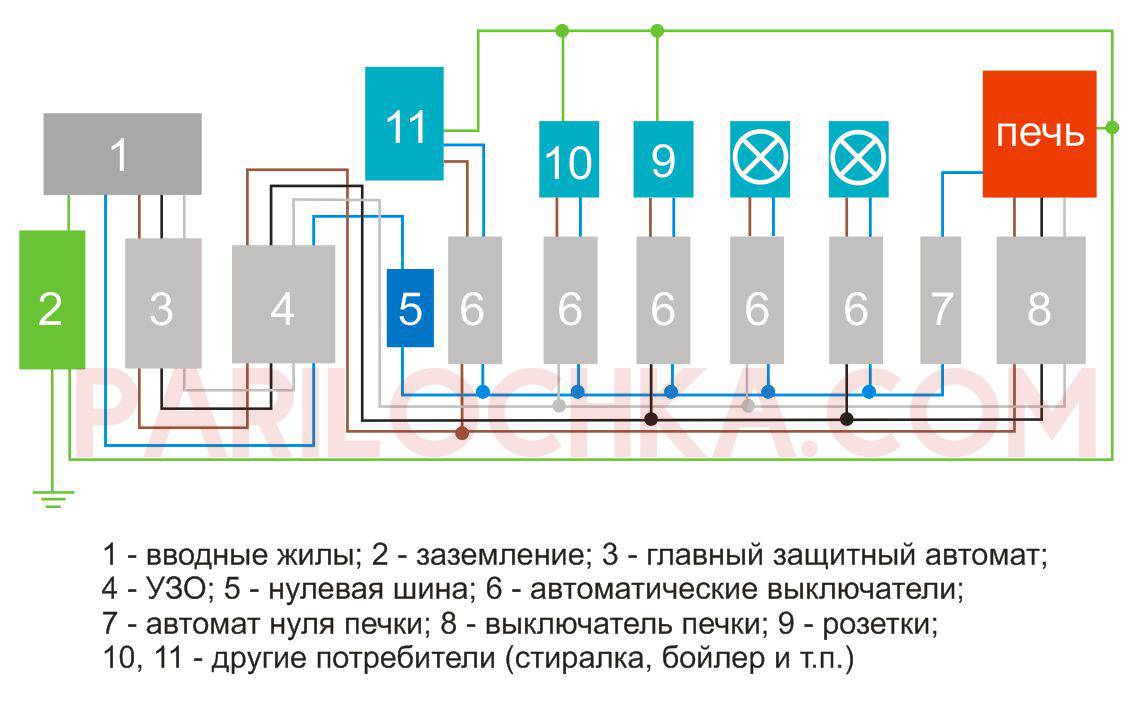

Подключение на 380 В ненамного сложнее. На входе делается заземление и ставится на три фазы вводный автомат. Из последнего три провода фазы и ноль подаются на УЗО, после чего ноль подключается к шине, а уже оттуда – ко всем автоматическим выключателям, предшествующим группам потребителей. Также к каждому из выключателей подключается одна из трех фаз (выбор распределяется равномерно).

Групп потребителей может быть произвольное количество, но обычно выделяют три – группа освещения, группа розеток и силовая группа (приборы с большой мощностью). В сауне принято выделять в отдельную группу электропечь. В нашем случае для нее специально установлены автомат нуля и выключатель.

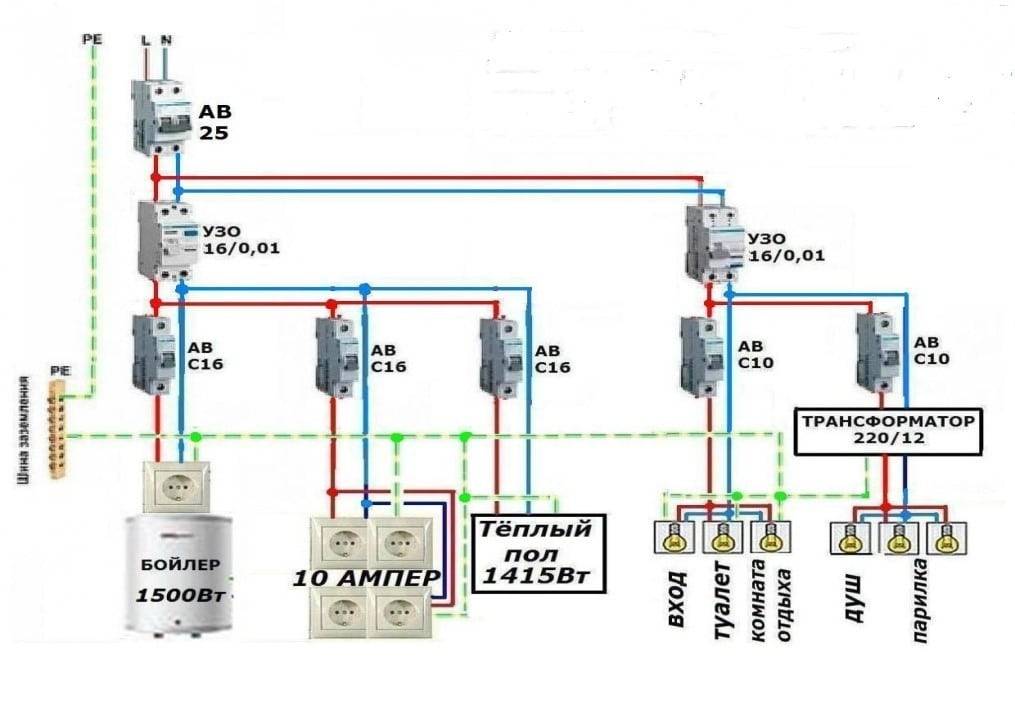

Все описанное наглядно показано на следующей схеме:

ВАЖНО! Не воспринимайте эти схемы как некий общий случай, его просто нет. Ориентируйтесь на свои представления о безопасности – от этого зависит количество автоматов и УЗО, на количество и мощность потребителей, на то, какая система заземления принята в местности, где стоит ваша баня.

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения – ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную)

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения – ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную).

Подготовительный этап

При обустройстве электрики в бане своими руками схемы и чертежи лучше всего доверить опытному специалисту.

Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.

На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.

Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.

Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Внимание! Необходимо отметить, что электрощит для банного сооружения должен быть отдельным, поскольку только в этом случае при возникновении опасности можно максимально быстро обесточить строение.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

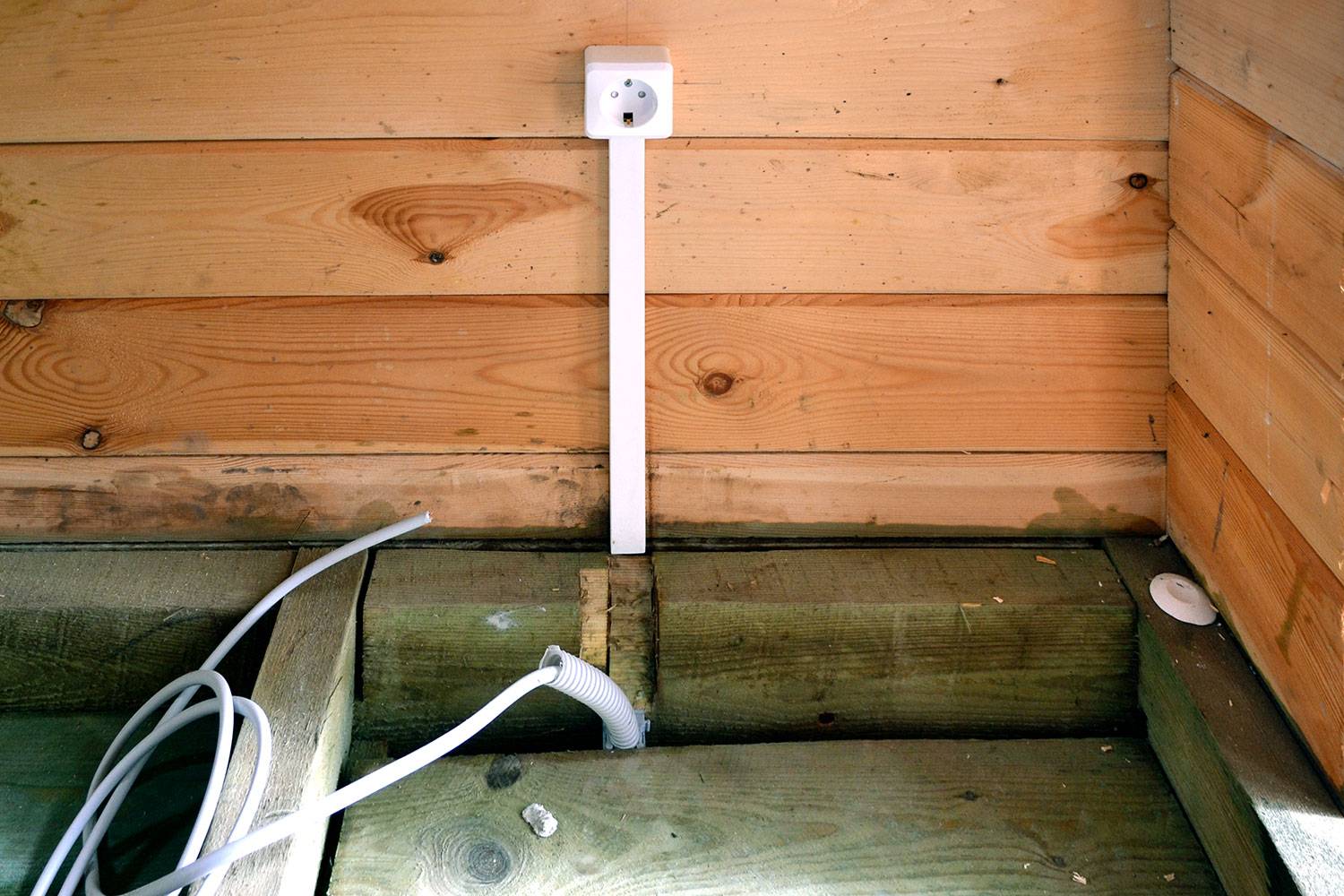

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

Проход проводки через перегородку — в металлической трубе.

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

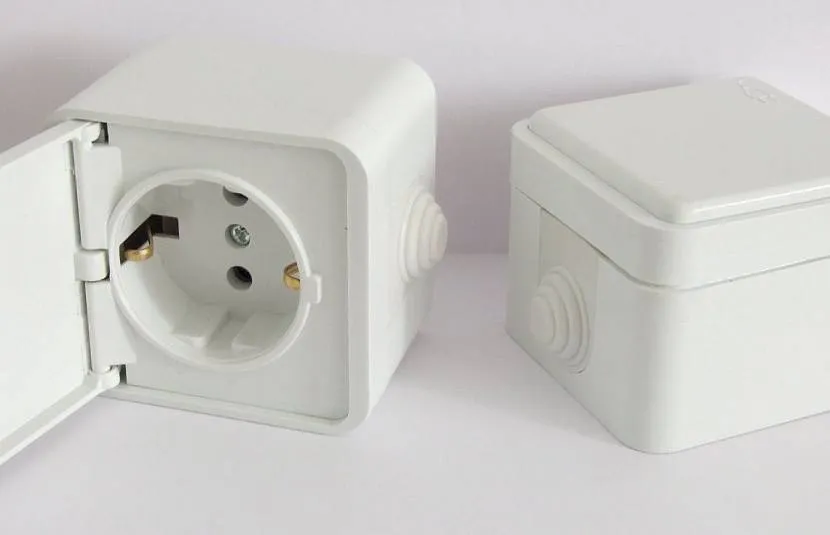

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Этапы монтажа электропроводки в бане своими руками

Каждые виды строительных работ предусматривают определенные этапы, последовательность проведения которых значительно уменьшает их трудоемкость и стабилизирует эмоциональное состояние человека, самостоятельно осуществляющего монтаж.

  1. Первым этапом является подготовка инструментов и материалов, необходимых для осуществления прокладки электрического кабеля в бане. При этом необходимо для более четкого визуального восприятия начертить на бумажном носителе схемы будущей трассы и подключения электрических приборов.
  2. Вторым этапом является прокладка трассы в баню от основного источника питания. При этом используют специальные провода с маркировкой СИП. Их сечение предварительно рассчитывается исходя из суммарной мощности электроприборов, а также в зависимости от количества фаз. В основном для подведения электропитания к бане используют провод сечением 16 мм2. Наибольшую популярность у большинства владельцев приобрела прокладка силового кабеля по воздуху. Данный монтаж предусматривает установку специальных опор на каждые 25 м удаления от основного источника электроэнергии.
  3. Третьим этапом является устройство электрической сети непосредственно в помещении бани.
    Затем выполняют установку выключателей, розеток и электрооборудования и подают напряжение для проверки работоспособности всей системы.

Исходя из вышеизложенного следует, что монтаж электропроводки в бане и подключение её к внешнему источнику питания не представляет собой особых сложностей. Идеальным вариантом является обращение к специалистам, имеющим необходимый опыт в разводке электрической сети или помощь знакомых, которые уже осуществляли прокладку кабеля в такого рода помещениях.

Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно. Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра

Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения

Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

  1. Монтаж проводки в изоляции (а нужно открытым способом).
  2. Использование металлических рукавов.
  3. Пересечение проводов и отклонения от вертикали и горизонтали.

Требования к безопасности

Все нормы для бань и саун изложены в ГОСТ 50571.12-96, СНиП II-Л.13-62, а также в седьмом издании ПУЭ (глава 7). Чтобы было проще разбираться, основные требования собраны в этом разделе:

  1. Разводку проводов можно проводить как закрытым, так и открытым методом. Первый подойдет для деревянных строений и для случаев, когда поверхность уже обшита отделкой. Для прокладки используется кабель-канал или гофра из ПВХ, применять металлические трубы и другие элементы, проводящие ток, запрещено.
  2. Лучше всего использовать кабель, выдерживающий нагревание как минимум до 170 градусов. Подойдут медные варианты РКГМ, ПРКС, ПВКВ, ПРКА. Также можно применять одножильный или многожильный ПМТК, рассчитанный на работу при температуре до 200 градусов. Из зарубежных аналогов подойдет OLFLEX HEAT 205, разработанный для использования в саунах. Что касается других помещений в бане, где температуры не такие больше, там подойдет ВВГнг-LS.

  3. Нельзя использовать кабель с металлическими элементами в оплетке, так как из-за влажности и температуры они начнут быстро ржаветь. При открытом способе прокладки до горючей поверхности должно быть не менее 10 мм. Обязательно использовать негорючую прокладку, которая выступает с обеих сторон на сантиметр.
  4. Розетки, выключатели и распределительные коробки в парилке устанавливать строго запрещено. Они должны выноситься за пределы помещения и располагаться в самом удобном месте, чтобы было проще прокладывать кабель.
    Все металлические элементы (корпус печи, светильника и т.д.) следует обязательно заземлять, также строение надо оснастить молниезащитой.
  5. В распределительном электрощитке обязательно ставить автоматические выключатели для защиты от замыканий и УЗО. УЗО выбирать так, чтобы ток срабатывания не превышал 30 мА, а лучше – 10 мА.

  6. Вести кабель над печью нельзя, лучше выбирать место на удалении от нее. Соединять провода можно с использованием колодок, пайкой, специальными гильзами или сваркой. Использовать скрутки запрещено, так как в сложных условиях такое соединение не обеспечивает необходимой надежности.
  7. При выборе мощности оборудования учитываются нормы освещения для разных помещений в бане. В парилке, раздевалке, комнате отдыха и душевой минимальный уровень – 75 люксов, если есть бассейн, то там норма от 100 люксов и больше.
  8. Если естественного освещения в помещениях нет, стоит оборудовать аварийный свет, который позволит безопасно покинуть помещение при перебоях с подачей электроэнергии по основной линии.
  9. При проходке кабеля через стену нужно вставлять кусок металлической трубы. Это необходимо для того, чтобы исключить повреждение кабеля при деформации стены.
  10. При выборе светильников и розеток для всех помещений учитывать условия использования. Для мест с повышенной влажностью выбирать модели с классом защиты IP65 или выше. В раздевалках или коридорах можно ставить стандартное оборудование.

Кстати! Чтобы не прокладывать проводку в парилке, можно вести ее в смежных помещениях и в местах расположения светильников делать отверстия в стене под подключение. В этом случае не придется защищать кабель, работа существенно упростится.

Правила закрепления проводов в бане

  • Электропроводку в бане из дерева проводите поверх стен по кратчайшему пути к приборам. Под провод установите листовой асбест шириной 10-15 мм и толщиной 3 мм.
  • В деревянной бане провода к электроприборам ведите через чердак, не по плинтусам.
  • Если стены — кирпичные, провода спрячьте под штукатурку.
  • Нельзя размещать провода в трубах ПВХ, а также в металлических трубах. Для проводки воспользуйтесь специальной пластиковой трубкой, она не горит, только плавится.
  • Провода размещайте вертикально и горизонтально, без перегибов и перекручивания.
  • Рекомендуется делать проводку одним куском, без промежуточных соединений. При необходимости провода подсоединяйте пайкой или сваркой.
  • Чтобы протянуть провода через стены, используйте трубки из поливинилхлоридного пластика. В трубку устанавливайте один провод. После окончания монтажа отверстия в стенах заделайте фарфоровыми втулками и воронками.
  • При монтаже электропроводки в бане не крепите кабели напротив дверей и на расстоянии ближе 50 см от металлических деталей.
  • Нельзя размещать кабели над печью.

Схема электропроводки в бане

Для того, что грамотно выполнить электромонтаж необходимо перед приобретением материалов и комплектующих составить схему электроснабжения.

Схемой необходимо предусмотреть:

  • Наружные сети, которые можно выполнить по воздуху или в земле. Вариант прокладки выбирается индивидуально застройщиком, в зависимости от технических и финансовых возможностей, требуемого дизайна;
  • Устройство ввода (электрического щита), и при необходимости – узла учета электроэнергии;
  • Внутреннюю разводку, в соответствии с экспликацией помещений и предъявляемым к ним требованиям. Определяется количество светильников и установочных изделий (выключателей и розеток), а также нагревательного оборудования (электрических печей, обогревателей и т.д.);
  •  Устройство контура заземления.

Вариант схемы электроснабжения может выглядеть следующим образом:

Схема электропроводки в бане

Принципы и нормативные положения

В отличие от большинства работ строительного направления, к разводке электрического кабеля, ко всем источникам потребления в бане, отнестись, необходимо консервативно. Одних только базовых навыков будет недостаточно. Нужны некоторые познания элементарных законов физики, которые многим «вдалбливали» на школьных уроках.

Первое, о чем нужно сказать – частота напряжения в сети и отличие постоянного тока от переменного. Для подпитки всех приборов потребления в бане, электричество должно подаваться от основной линии не выше 220 Ватт, с частотой 50 Гц.

Не менее важна и сила тока. Согласно нормативным документам, в частных домах на распределительные счетчики ставится предохранитель, рассчитанный на нагрузку в сети в 16 ампер. Он будет исправно следить за постоянством электричества в сети. При этом если одновременно подключить большое количество приборов, то во избежание перегрузки линии, и всех вытекающих из последствий, предохранитель отключит питание, дав понять тем самым, что нужно рационально использовать схему питания. При условии выбора печи работающей от электричества, нужно это учесть и устанавливать предохранитель соответствующего значения.

И еще одно правило – сауна или баня в любом случае подпитывается от локальной сети. В технических стандартах это никак не регламентировано. Поэтому еще до начала проводки, автоматы в распределительной коробке, необходимо поменять, на приборы, рассчитанные на дополнительное подключение линий и продумать схему подключения их через УЗО. Для квартир, рекомендуемый параметр 25 Ампер, соответственно при запитывании бани, нужен автомат серьезнее. На этот счет нужно проконсультироваться индивидуально.

Но в законодательных актах такое переоборудование не приветствуется. Как минимум вы отделаетесь штрафом, за нарушение технического регламента. Избежать этого, да и обезопасить себя, можно монтажом коробки, перераспределяющей ток на 380 Вт, служащей одновременно прибором учета энергии и позволяющей разъединить подачу на несколько линий. Одна пойдет в дом, другая в банное помещение.

Как сделать проводку в бане своими руками

Итак, для того чтобы правильно сделать электричество в парной своими руками можно вполне обойтись без электрика, но вам обязательно потребуется пошаговая инструкция и схема, а так же термостойкая гофра, которая вряд ли найдется у вас дома. При выполнении разводки электрического кабеля от щитка необходимо соблюдать некоторые правила.

Основные правила для проведения разводки от щитка такие:

  • Разводку желательно проводить одним цельным кабелем, а не кусками;
  • В том случае если в бане деревянные стены, то проводку лучше проводить наружного типа;
  • Для оболочки проводов не рекомендуется использовать металлические трубы и трубы из ПВХ;
  • Крепление проводов должно выполняться строго по горизонтали и вертикали, а перегибы в таких ситуациях недопустимы;
  • Все выключатели и розетки должны находиться в предбанном помещение, а в парильной комнате и в моечной монтаж таких устройств запрещен;
  • Если необходимо соединение жил, то его выполняют сваркой или спайкой;
  • Прокладка кабеля над печкой или камином не разрешается.

При проведении прокладки кабеля в бане не забывайте очень важную деталь, размещение розеток и выключателей недопустимо в парилках и в моечном помещении.

В монтаже электрики в бане или сауне очень часто допускаются ошибки, так как правила укладки электрики не соблюдаются или же не правильно подведены расчеты.

Возникновение проблем часто бывает из-за:

  • Некорректного подбора типа кабеля или сечения кабеля;
  • Электропроводка выбрана недостаточного качества или плохого качества изоляции;
  • Несоблюдение правил безопасности, которые указаны в правилах укладки электрики.

Перед началом выполнения работ вам стоит изучить правила установки электрических устройств.

Подбор марки провода, элементов электрики

Условия работы кабеля в парилке весьма сложные. Для монтажа необходим качественный кабель для бани, термостойкий, с медными жилами. Подойдут как одножильные, так и многожильные марки, но второй тип считается более предпочтительным. Рекомендуется использовать следующие разновидности:

  • РГКМ;
  • ПРКА;
  • ПРКС;
  • ПВКВ.

Это марки многожильного медного провода, выдерживающего нагрев изоляции до 180°. Кроме этого, подойдёт одно- и многожильный провод ПМТК (допустимый нагрев до 200°) или импортный кабель OLFLEX HEAT 205 (до 200°).

Для остальных помещений подойдёт кабель ВВГнг-LS, или его немецкий аналог NYM.

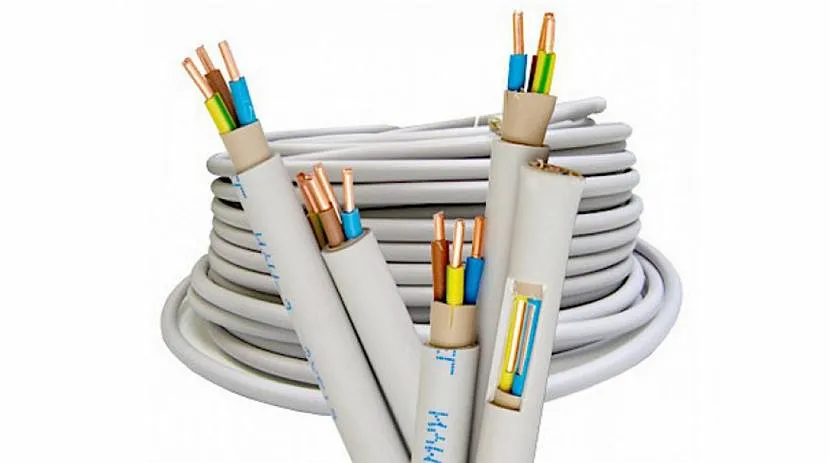

Кабель NYM, аналог российского ВВГнг-LSИсточник stroikairemont.com

Сечение рассчитывается исходя из суммарной мощности электроприборов плюс 20-30 % запас прочности. Пример расчёта:

В комнате отдыха используются две лампы по 100 Вт, электрический чайник 1 кВт, тёплый пол 4 кВт. Суммарная мощность всех потребителей:

0,1 + 0,1 + 1 + 4 = 5,2 кВт.

Прибавляем запас мощности и получаем 6,24 кВт. Теперь надо определить максимальную силу тока, для чего следует разделить мощность на напряжение:

5200 Вт /220 В = 23,6 А. Для такого значения подойдёт медный провод сечением 3 мм (табличное значение). Можно пойти другим путём – использовать онлайн-калькулятор, который за пару секунд выдаст требуемое значение. По запросу находится много подобных ресурсов. В окошечки программы вставляют собственные значения, и получают результат. Рекомендуется продублировать расчёт на двух или трёх калькуляторах, чтобы исключить возможность ошибки.

Розетки и выключатели также подбирают исходя из мощности приборов и светильников. Для холодильника достаточно розеток на 10 А, а для электрического водонагревателя понадобятся розетки на 16 или 24 А.


Розетка и выключатель накладного типаИсточник remontik.org

Для комнат, не относящихся к категории влажных помещений, требования могут быть снижены, если они отделены от влажных помещений. Однако, вся электрика в бане подчиняется требованиям ПУЭ, поэтому проще использовать однотипные устройства.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
