Кабель канал для электропроводки: виды конструкций и их классификация

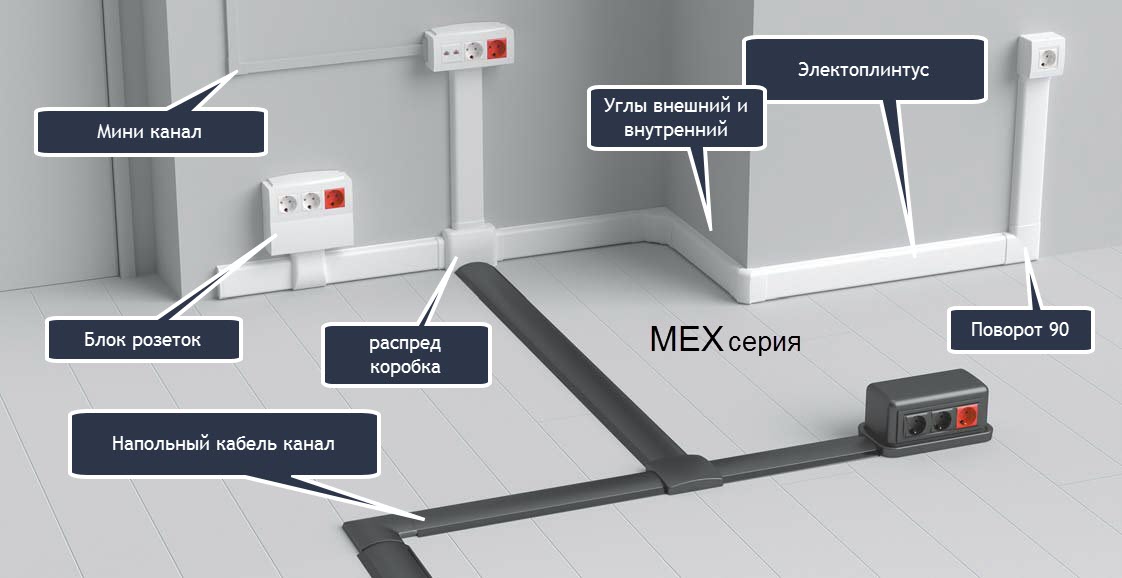

№4. Типы кабель-каналов по особенностям монтажа

Проводка, линии телефона и интернета могут проходить по стенам, потолку, полу и по углам. Для каждого случая предусмотрен свой тип кабель-канала:

• настенные изделия имеют квадратное или прямоугольное сечение, размеры колеблются в широком диапазоне, что позволяет обустроить системы любой сложности;
• мини кабель-каналы – вариация настенных коробов. Главная особенность – минимальные размеры, что позволяет очень аккуратно вписать изделие в интерьер. Канал остается практически незаметным, особенно если подобрать его в цвет стены. Такое изделие предназначено для прокладки одиночных проводов или нескольких тонких кабелей, часто используются при монтаже телевизионных, телефонных и интернет-линий. Для создания различных конфигураций, используются углы, заглушки и тройники, но стоят эти элементы недешево, да и в продаже встречаются нечасто, поэтому умельцы просто подпиливают каналы под нужным углом для создания прямого угла, выходит неплохо. Крепят мини кабель-каналы на саморезы, дюбеля или липкую ленту. Последний вариант особенно удобен при прокладке провода по мебели (например, под столом);
• напольный кабель-канал отличается сечением в форме полусферы. Благодаря такому решению сводится на нет риск споткнуться об короб и травмироваться. В квартирах данный вид каналов используется не так уж часто. Куда большей популярностью изделия пользуются в больших офисных помещениях типа open space, когда на одной площади надо обеспечить соответствующими условиями множество рабочих мест. В этом случае к столам подводят электричество, интернет, телефонную линию в напольных каналах. Требования в плане прочности к таким изделиям повышенные. Лучше взять алюминиевый короб. Сгодится и пластиковый, но не обычный, а усиленный, с дополнительными перегородками, которые можно использовать и в качестве разделителя между проводами разного назначения;
• угловые имеют сечение в виде прямоугольного треугольника, предназначены для установки под потолком, на стыке поверхности стены и потолка. На вид такой короб легко спутать с самым простым потолочным плинтусом, так что навредить эстетике помещения изделие не сможет. Как и другие кабель-каналы, состоит из лотка и крышки, причем последняя может быть прозрачной или непрозрачной. Изделия с прозрачной крышкой используются для установки светодиодных лент;
• плинтус с кабель-каналом – это лучший пример совмещения приятного с полезным. На вид изделие ничем не отличается от обычного напольного плинтуса, может быть практически любого цвета и формы. Внутренняя полость предназначается для расположения кабелей проводки, интернета, кабельного телевидения, а благодаря внешним и внутренним углам, поворотам и разветвителям можно создать очень сложную конфигурацию. Есть даже розетки и розеточные группы, которые можно удачно вписать в напольный плинтус. Если необходимо протянуть целый пучок проводов, то подобный вариант вряд ли подойдет, так как внутри должно оставаться достаточно пространства. Главный же минус таких каналов – высокая стоимость, зато они позволяют отказаться от грязного и сложного процесса штробления стен;
• парапетные кабель-каналы напоминают плинтусные, но устанавливаются на небольшой высоте от пола (80-100 см), они имеют симметричное сечение и достаточную ширину. Изделия приобрели широкую популярность при прокладке проводки в офисах и различных учреждениях, для домашнего интерьера такие каналы не подходят, так как будут сильно бросаться в глаза, исключение – интерьер в стиле лофт.

Классификация кабель-каналов по материалу изготовления

Кабель-каналы изготавливают из алюминия, оцинкованной стали и пластика. Первые два вида выдерживают значительные нагрузки и могут быть установлены в качестве напольных коробов. Последние чаще монтируют на стены и под потолок.

Изделия из прочной оцинкованной стали

Электротехнические короба из оцинкованной стали изготавливают из цельного прокатного профиля, который покрывают цинком марок Ц1 либо Ц2, а затем окрашивают полимерными составами. Они огнеупорны и применяются при монтаже пожарных и оповещающих систем, а также видеонаблюдения.

Преимущества металлических кабель-каналов:

• защита от электромагнитных и механических воздействий;
• пожаробезопасность;
• легкость монтажа;
• различные цветовые решения;
• защелкивающаяся крышка, снимающаяся без помощи инструментов.

Металлический кабель-канал для электропроводки малого сечения часто используют внутри офисных помещений вместо пластикового.

Элементы для разветвления системы проводов:

• угол внутренний металлический 90° для поворота вверх;
• угол наружный 90° для поворота вниз;
• угол плоский 90°;
• Т-образный элемент;
• Х-образная секция.

Долговечный анодированный алюминий и его особенности

Кабельные короба из анодированного алюминия используют в основном на промышленных предприятиях и в складских помещениях для монтажа открытой проводки, изредка – в домашних интерьерах стиля Hi-Tech.

• короба с крышками длиной 2 м;
• колонны;
• поликарбонатные крепления и разводки.

Преимущества:

• защита от электромагнитного воздействия, вызывающего помехи;
• высокая ударопрочность – в среднем, 20 ДЖ;
• устойчивость к воздействию солнечных лучей;
• огнеупорность, стойкость к перепадам температур.

Недостаток подобных конструкций – сложность монтажа. Короба и крышки крепятся с помощью дюбелей, что требует наличия профессионального инструмента.

Чем привлекателен огнеупорный пластик

Пластиковые кабель-каналы для электропроводки наиболее распространены. Кабельный короб представляет собой конструкцию закрытого типа, внутри которой располагаются провода. По форме он может быть:

• круглого сечения;
• квадратного либо прямоугольного сечения;
• треугольным;
• плоским.

Размеры кабель-канала из пластика могут быть любыми, так же, как и цветовые решения. Преимущества пластиковых электро-коробов:

• не подвержен коррозии;
• небольшой вес;
• простая система креплений;
• крышка, устанавливающаяся без инструментов;
• возможность отрезать элемент необходимой длины;
• не деформируется от перепадов температур.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

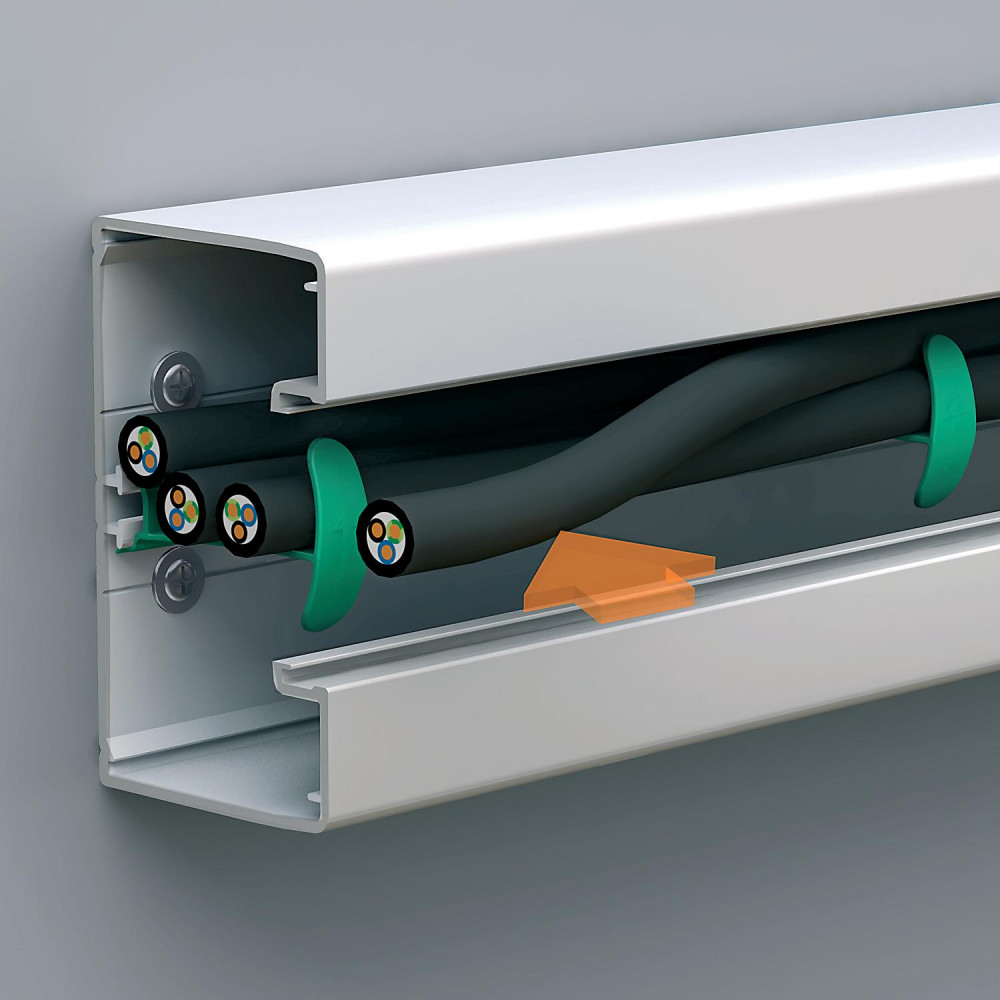

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Как сделать выбор

Из всего вышесказанного становится понятно, что сегодня есть большое множество изделий подобного рода

Так как же сделать выбор по форме, окраске и другим параметрам? На что стоит обратить свое внимание?. Прежде всего необходимо определить оптимальный размер. Как уже было сказано, проводка должна занимать не больше половины всего свободного пространства внутри канала

Как уже было сказано, проводка должна занимать не больше половины всего свободного пространства внутри канала

Прежде всего необходимо определить оптимальный размер. Как уже было сказано, проводка должна занимать не больше половины всего свободного пространства внутри канала.

Понятно, что магистральный кабель, то есть имеющий внутри подающий провод, необходимо выбирать более широким и глубоким. А вот те каналы, которые будут содержать подводы к розеткам, выключателям и другим точкам, можно сделать немного меньших размеров.

Кроме всего прочего, нужно определить общий метраж. При этом нужно учесть, что в продаже доступны только отрезки по два метра каждый.

Что касается цветового окраса, то тут советы давать сложно. Все зависит от каждой конкретной обстановки. Если канал укладывается рядом с плинтусом, то естественно лучше выбрать окрас под дерево или любых других темных тонов. Для настенного монтажа подойдет классический белый. В общем, здесь дело каждого и каждый выбирает сам.

Классические белые кабель-каналы из пластика

Особое внимание при выборе следует уделить и качеству продукции. Например, торцы должны быть ровные, без загибов. Особое стоит обратить внимание на качество замка

Если первый недочет легко скрывается доборными элементами, то плохой замок скрыть нельзя

Особое стоит обратить внимание на качество замка. Если первый недочет легко скрывается доборными элементами, то плохой замок скрыть нельзя

№1. Основные параметры выбора

Кабель-канал – это специальная полая конструкция с пространством для электрических проводов. Изделие состоит из лотка, который устанавливается на поверхность стены, пола или потолка, и крышки. Есть короба с немного другой конструкцией, но это самая распространенная. Также кабель-каналы могут использоваться для прокладки линий телефона, интернета и телевидения, нередко они применяются для маскировки проводов кондиционеров. В больших офисах, где надо обеспечить каждое рабочее место электричеством, интернетом и телефонной линией кабель-каналы и вовсе незаменимы.

Когда нет возможности спрятать проводку в стене, кабель-канал – это настоящее спасение. Основными преимуществами подобного решения можно назвать:

• защита проводки от ультрафиолета и механических воздействий;
• повышение пожарной безопасности помещения, хотя многие готовы оспорить данный момент, ведь кабель-канал – пространство закрытое, а провода непременно греются, т.е. тепло остается внутри конструкции, а значит, риск воспламенения куда выше, чем при прокладке провода без защиты. Но стоит учитывать и тот факт, что кабель-канал – конструкция герметичная, там почти отсутствует поступление кислорода, так что огонь не сможет распространиться, а воспламенение затухнет. Кроме того, есть перфорированные каналы, которые за счет притока свежего воздуха остужают нагретые кабели;
• возможность моментальной замены провода или прокладки нового ответвления. Если кабель находится в стене, то любые манипуляции поведут за собой серьезные разрушения;
• возможность проложить в одном канале несколько проводов, в т.ч. разного типа, например, проводку и телефонную линию. Для этих целей существуют специальные конструкции с внутренними перегородками;
• быстрый монтаж электропроводки.

В качестве минуса обычно называют невысокую эстетичность, так как тянущийся по стене пластиковый канал вряд ли будет украшать комнату, но все познается в сравнении. Аккуратный кабель-канал – это явно намного лучше, чем свисающий пучок проводов. Если учесть наличие многочисленных модификаций каналов, то проводку можно будет сделать почти незаметной. Есть изделия, которые не отличить от потолочного или напольного плинтуса, есть модели с окраской под дерево – вариантов масса, правда, стоят такие решения повышенной эстетичности дороже, чем самые простые изделия из белого пластика.

К минусам можно отнести и тот факт, что кабель забирает немного пространства. Да, зачастую такая потеря не приносит неудобств, но бывают случаи, когда каждый сантиметр на счету. К тому же, качественная прокладка проводки при помощи кабель-каналов возможна только при использовании большого количества вспомогательных элементов, т.е. кроме самого канала, необходимы будут тройники, углы и т.д. Учтите и тот факт, что выступающий элемент на стене или полу легко зацепить и повредить.

При выборе кабель-канала для электропроводки учитывайте следующие факторы:

• материал исполнения, который влияет на уровень долговечности, прочности и стойкости к возгоранию;
• особенности конструкции. Кабель-канал может быть с прямоугольным, угловым или полукруглым сечением, он может быть гибким или решетчатым – вариаций очень много, каждая будет незаменима в той или иной ситуации, и каждый вид мы рассмотрим далее;
• особенности помещения, где выполняется прокладка проводки. Например, канал для деревянного дома должен отвечать повышенным требованиям пожарной безопасности, а для подвижных конструкций применять стационарные кабель-каналы недопустимо;
• внешний вид. Для жилых помещений немаловажна эстетика, так что цвет и форма кабеля играют не последнюю роль;

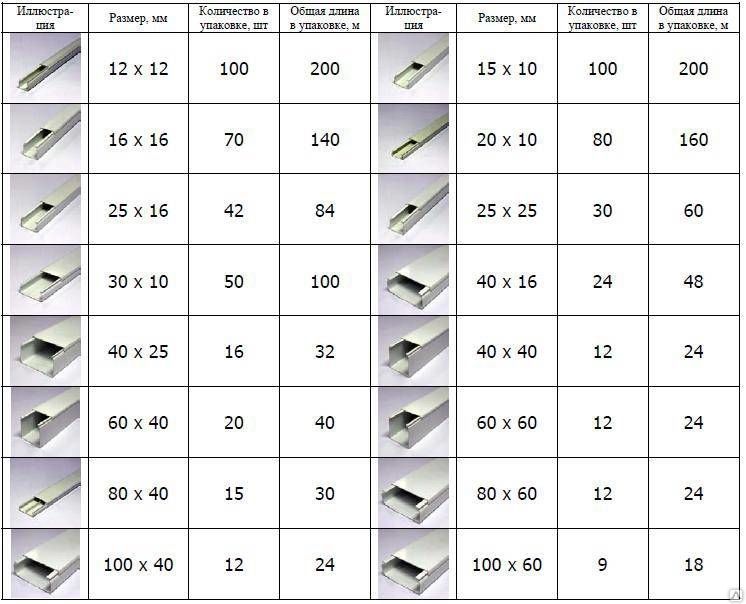

• размер. Чем больше проводов надо спрятать, и чем больше их сечение, тем больше понадобится кабель-канал, но к этому мы еще вернемся.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

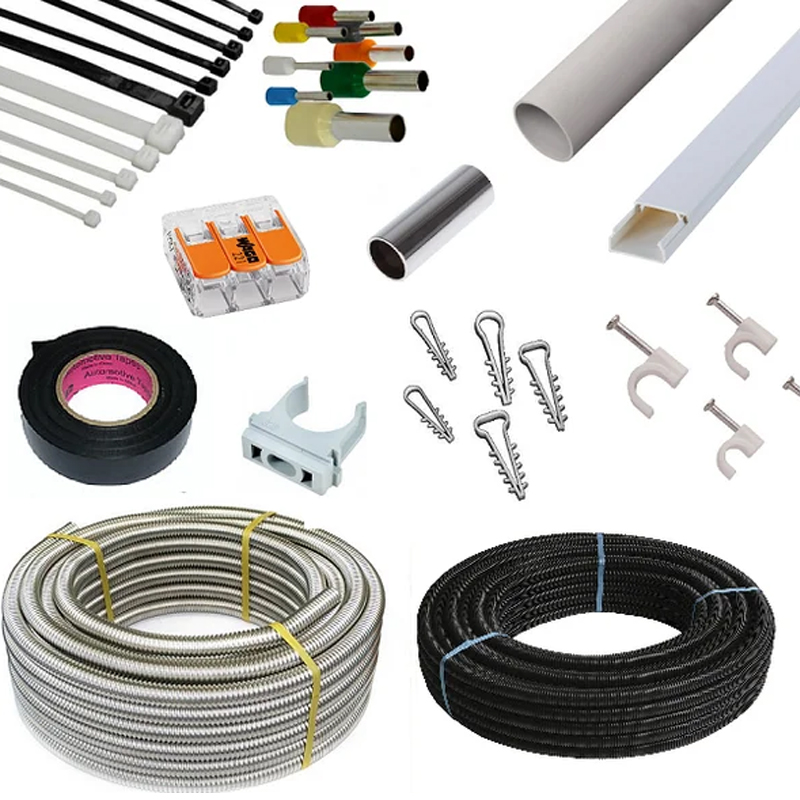

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:
