Что такое короткое замыкание, его виды и причины возникновения

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.


По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

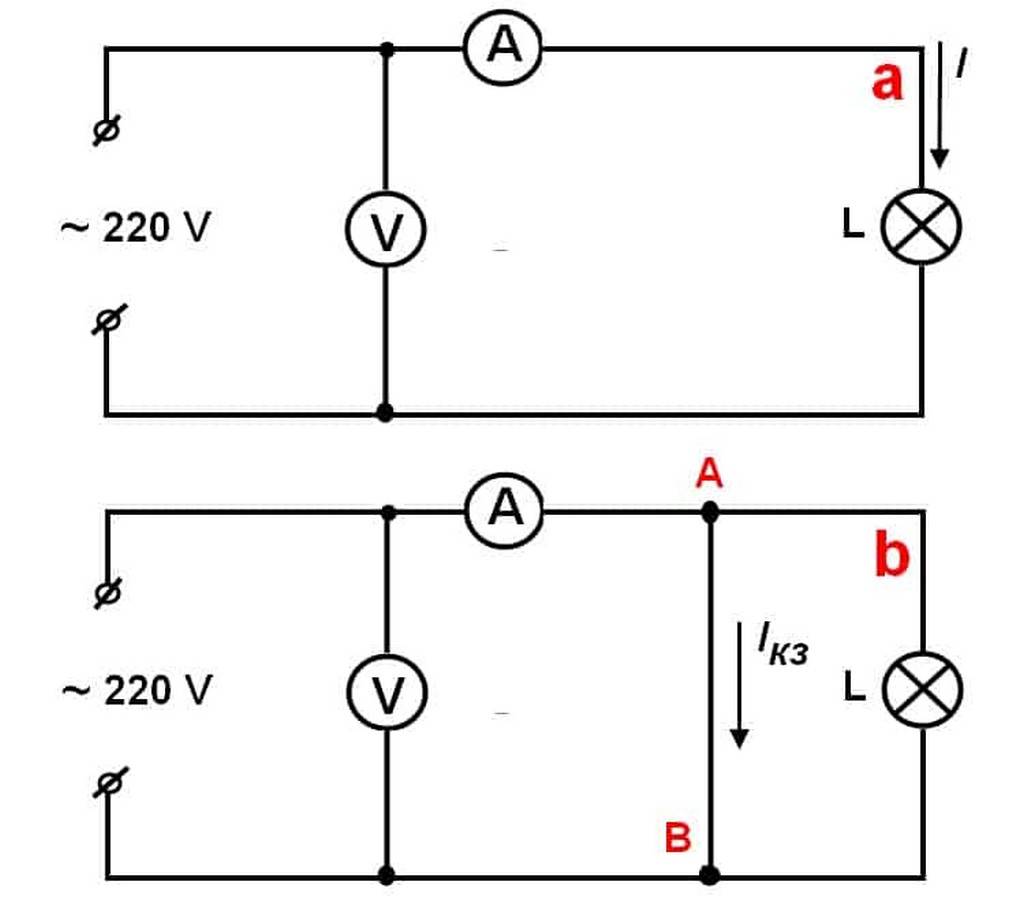

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

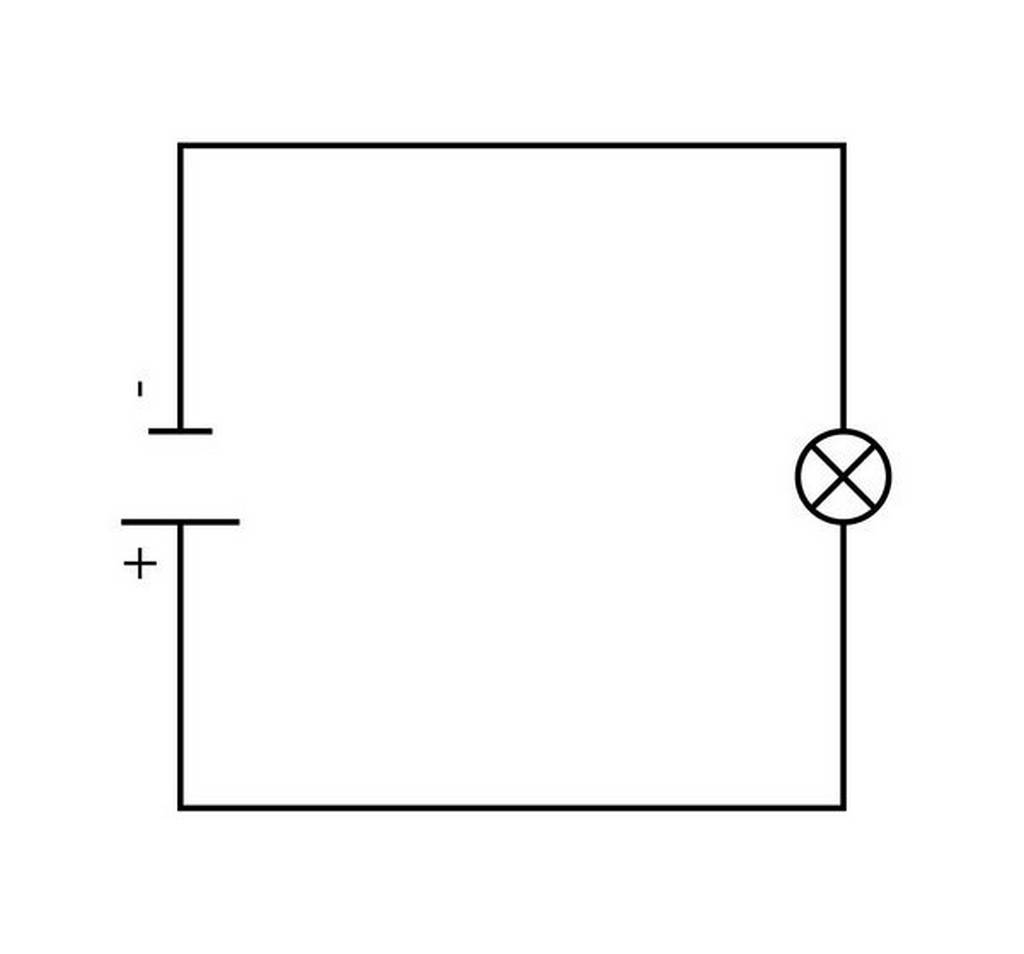

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.


Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.


Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

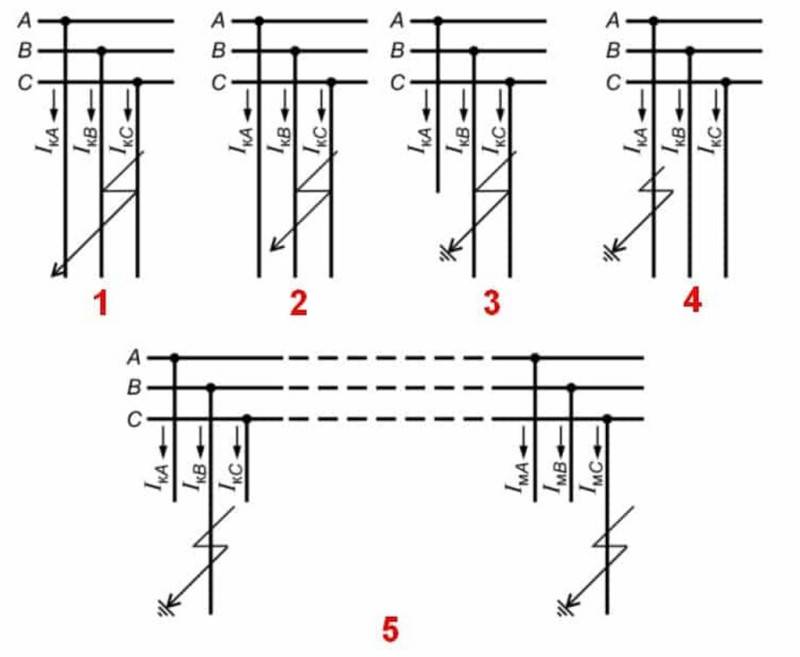

Схемы кз

Короткие замыкания в быту:

  • однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
  • двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
  • трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.


Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

  • Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
  • Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
  • Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Причины возникновения КЗ

Также важно рассмотреть причины, вызывающие межфазное замыкание. Это в первую очередь загрязнение устройства, попадание посторонних металлических предметов, инструменты, образование токопроводящей пыли на поверхности изоляторов

Из этого следует, что нахождение посторонних предметов внутри устройства приведет к КЗ, межфазному замыканию или пробою на корпус устройства.

В случае, если корпус не имеет защитного соединения с землей, опасный потенциал окажется на корпусе, что может привести к электротравматизму, при прикосновении человека к поверхности устройства.

Замыкание через металл возникает, когда разноименные токопроводы соединяются между собой через металлический предмет. Это может быть инструмент, часть металлоконструкций, обрушившихся на проводники, и прочие металлические предметы. В этом случае не возникает электрической дуги, и весь ток проходит по металлическим проводникам. Его сила ограничивается только внутренним сопротивлением кабеля и трансформатора, а также частей, к ним примыкающих.

Если между токопроводами есть воздушный зазор, но между ними произошло КЗ, такое явление называют дуговым замыканием

Оно может произойти при неосторожном измерении напряжения или касанием шин, и перемыканием пространства с образованием устойчивой электродуги

Ток при таком замыкании намного меньше, чем в металлическом, обусловлен переходными процессами в плазме дуги.

Тлеющее замыкание возникает на изоляторах. При загрязнении, проходящий ток разогревает участок КЗ, и в дальнейшем может самоустраниться высушив участок, либо же развиться до дугового пробоя.

При полупроводниковом КЗ, пробое диодного моста или тиристора, симистора, замыкание развивается как металлическое. Величина тока ограничена только элементами схемы и цепи в ней.

Во время короткого замыкания ток через участок соприкосновения и проводники стремиться к бесконечности, к максимально высоким значениям. Это в свою очередь приводит к разогреву места контакта и разрушению изоляции и самих проводников. Как правило, короткое замыкание происходит хаотично, и нарастает лавинообразно, вплоть до возгорания и пожара на участке.

Переход электрического тока на заземленные металлические конструкции

Переход электрического тока на металлические заземленные конструкции зданий и сооружений, имеющие электрическое соединение с землей (крыши, водосточные трубы, трубы системы отопления и водоснабжения, металлические балки, сетки под слоем штукатурки и т.п.), происходит в результате соприкосновения их с одним из фазных проводов, находящихся под напряжением. В случае контакта между ними возникают значительные токи уточки, которые могут привести к срабатыванию электрической защиты, если она выбрана правильно. В этом случае опасность перехода электрического тока на металлические конструкции, ограничивается местом касания провода к конструкции, где возможны значительное искрообразование и кратковременное возникновение электрической дуги, которые могут поджечь вблизи расположенные горючие материалы.

Если происходит переход электрического тока на металлические конструкции, не имеющие хорошего заземления и достаточно плотного соединения отдельных частей между собой, то на пути движения тока возникают большие переходные сопротивления, возможен периодический пробой воздушного зазора или постоянное искрение. Загорание при этом возможно как от нагрева металлических частей, так и искрения. Нагрев и искрение могут быть настолько сильны, что Отдельные участки металлических конструкций могут оплавиться. При таком явлении ток утечки может быть недостаточным для срабатывания даже правильно выбранной защиты.

Характерно, что нагрев металлических конструкций и искрение может происходить не только в том месте, где обнаружено касание электрического провода к частям здания, а совершенно на других участках, на которых нет электрических коммутаций иногда удаленных на несколько сот метров от места касания. Пожары от растекания электрического тока по металлическим конструкциям зданий характерны возможным наличием нескольких очагов. В этом случае пожар может возникнуть даже в разных зданиях.

Переход электрического тока на металлические конструкции возможен:

  • при обрыве провода воздушной линии электропередач;
  • при механическом повреждении изоляции электропроводов, проложенных по металлическим конструкциям и коммуникациям зданий;
  • при использовании металлических конструкций и коммуникаций в качестве обратного провода при проведении электросварочных работ;
  • при использовании металлических конструкций и коммуникаций здания в качестве заземления;
  • при разрушении изоляторов или повреждении изоляции проводов в металлических трубостойках на вводе в здания и др.

Переход электрического тока возможен не только на металлические конструкции здания, но и в другие электрические сети. Если этот переход произойдет в слаботочные линии, то может привести к их воспламенению и пожару. Такой переход возможен в местах совместной прокладки линии разного напряжения, при соприкосновении или пересечении, если в них будет повреждена изоляция.

Причины аварийных ситуаций с КЗ

Авария с коротким замыканием, возникающая в сети, сопровождается резким скачком силы тока. Этот рост обусловлен многократным снижением сопротивления проводников в точке КЗ. Подобные факторы вызывают подъем температуры до критических значений, что приводит к возгоранию изоляционного слоя и других легковоспламеняющихся материалов.

Аварийные ситуации с участием токов короткого замыкания чаще всего возникают по следующим причинам:

  • Устаревшая проводка, используемая в сети. В течение длительной эксплуатации происходит износ изоляционного слоя. Это приводит к образованию разрывов в местах изгибов и последующему оголению проводов.
  • Большое количество влаги, попадающее на проводку. Очень часто это случается по вине соседей, затопивших квартиру. Влага повреждает изоленту с липкой стороны, в результате чего изоляция на скрутках оказывается нарушенной.
  • Механические повреждения изоляционного слоя проводов. Особенно часто это случается во время ремонта, при сверлении стен или забивания гвоздей в местах проложенных линий. Перед началом работ рекомендуется изучить схему электропроводки, а при ее отсутствии воспользоваться специальными приборами.
  • Открытая проводка нередко повреждается грызунами. Чаще всего это происходит с незащищенными линиями.
  • Работа сети в режиме длительных перегрузок, в результате чего слой изоляции нагревается и расплавляется.
  • Электроприборы и оборудование, вышедшие из строя и ставшие причиной КЗ в цепи.

Все причины аварийной ситуации сводятся к соприкосновению друг с другом двух оголенных жил с разными полюсами. Этот процесс сопровождается различными негативными последствиями, которые ниже будут рассмотрены подробно.

Причины короткого замыкания

Результатом короткого замыкания в новой электрической проводке может быть только ошибка при монтаже — либо механическое повреждение проводов при их прокладке и крепеже, либо неправильное их соединение в распределительной коробке. Избежать ошибочного соединения помогут провода, имеющие одинаковую расцветку изоляции жил, а также использование кабеля одного производителя.

В старой проводке главная причина возникновения КЗ — это разрушение изоляции проводов от старости или постоянной влажности (например, на кухне или в ванной). Здесь профилактика одна — своевременная замена устаревших проводов и кабелей.

Еще одна причина КЗ — неисправный бытовой электрический прибор. Такую неисправность в электропроводке найти проще всего — поочередно включаем все электроприборы в квартире и ждем «срабатывание» автомата в электрощитке. На котором отключился, тот наш «герой».

Строит учесть, что срабатывают на короткое замыкание только автоматические выключатели с электромагнитными расцепителями. Поэтому необходимо устанавливать автоматы защиты, которые имеют как тепловые расцепители (при перегрузке в сети), так и электромагнитный расцепитель (при КЗ). В продаже практически все автоматические выключатели имеют двойную защиту.

Аварийный режим работы люминесцентных светильников

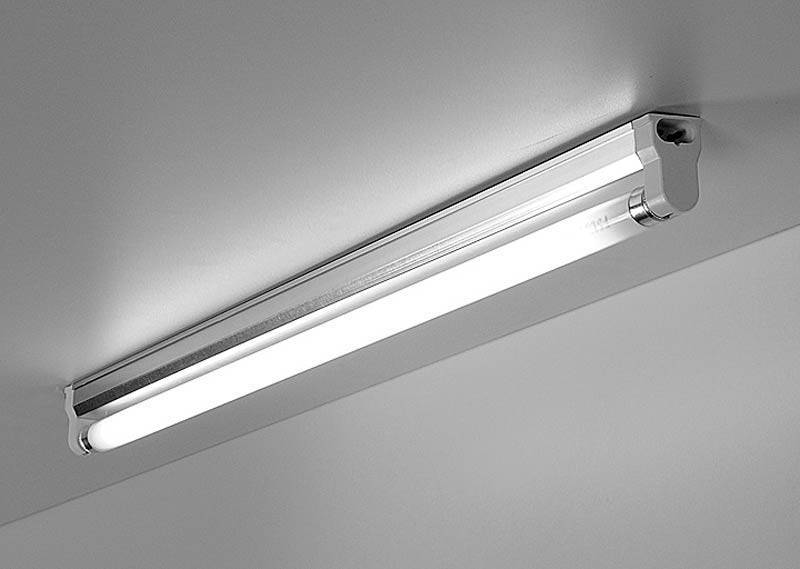

Светильник люминесцентный

Пожарная безопасность люминесцентных светильников означает практическую невозможность загорания, как самого светильника, так и окружающей его среды, что должно обеспечиваться конструкцией светильника, выбором комплектующих изделий и материалов с температурными характеристиками соответствующими тепловому режиму работы светильника. При этом характеристиками пожаробезопасности является соответствие температуры на основных элементах светового прибора допустимым значениям, как в рабочем, так и в аварийном режиме его работы.

Рассмотрим возможные причины появления больших температур на люминесцентных лампах со стандартными электромагнитными пуско-регулирующими аппаратами (ПРА). С точки зрения физического процесса получения света люминесцентные лампы более значительную часть электроэнергии превращают в видимое световое излучение, нежели лампы накаливания. Однако при определенных условиях, связанных с неисправностями ПРА люминесцентных ламп, возможен их сильный нагрев (в отдельных случаях до 190-200 °С), в результате чего происходит размягчение и вытекание заливочной массы, приводящее к возгоранию полимерных рассеивателей люминесцентного светильника.

Определенную пожарную опасность представляют стартеры, т.к. внутри некоторых из них находятся легкосгораемые материалы (бумажный конденсатор, картонные прокладки и др.).

Примером пожара от аварийной работы ПРА люминесцентного светильника является пожар, произошедший 26.03.2012 году в детском саду № 262 ОАО г. Омска. В результате аварийной работы ПРА, произошло загорание рассеивателя светового прибора, обрушение его на пол и последующее загорание напольного покрытия.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Будет интересно Как устроен однополупериодный выпрямитель и где применяется

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток


Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.


Защита блока питания от короткого замыкания.

Причины возникновения короткого замыкания

Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:

  1. Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.

Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.

  1. Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
  2. Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.

Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.

  1. Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.

Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.

Как Найти Короткое Замыкание В Проводке?

Определить место возникновения КЗ практически невозможно заранее, но после срабатывания автоматического выключателя нужно переходить к поиску и локализации места его появления.

Действовать нужно последовательно, по определенному алгоритму:

  1. Тщательный визуальный осмотр. Если удалось обнаружить повреждение изоляции и оголенные жилы, которые соприкасаются, то вероятно причина находится здесь. Обычно повреждения появляются в местах соединения и перекрещивания проводов, в розетках, в распределительных коробках. Подгорелая изоляция оболочки проводов – это сигнал о возможном месте неисправности;
  2. Отключаются все электрические приборы и лампы, затем мегаомметром измеряется сопротивление между фазой и нулем, а также между фазой и заземлением. В случае КЗ прибор покажет очень небольшую величину сопротивления.
  3. Иногда КЗ возникает в подключенных электрических приборах. В таком случае его можно вычислить методом исключения. Отключаются все приборы, и включается автоматический выключатель. Затем по очереди подключаются приборы. Пока не сработает автомат.
  4. Известны и народные методы определения КЗ по звуку, издаваемому в месте возникшего короткого замыкания. Другой способ – определение проблемной зоны по запаху плавящейся или горелой пластмассы. Конечно, специалисты не рекомендуют использовать дедовские способы, ведь сейчас существуют приборы, которые точно определяют место неисправности электросети.

Как избежать КЗ?

Понятно, что полностью избежать этого неприятного явления невозможно – тут велик элемент случайности. Однако, в наших силах существенно снизить риск возникновения КЗ. И тут колоссальное значение приобретает регулярный осмотр и техническое обслуживание электросетей.

Примеры превентивных мер:

  • чистка токоведущих частей, контактов и изоляторов от пыли и грязи,
  • проверка защиты от влажности,
  • проверка целостности укладки и монтажа,
  • ограждение и дополнительная защита опасных участков,
  • вывешивание и наклеивание предупреждающих табличек и надписей,
  • проверка и протяжка контактов,
  • обрезка деревьев и устранение других опасных факторов.

Как думаете, какие нужны превентивные меры защиты от КЗ на фото ниже?

Водосточная труба, электрощиты и гофра, уходящая под плитку. Инсталляция в старой части Батуми

В серьезных организациях регулярно проводят проверку кабелей и контактов тепловизором, а также измерение сопротивления изоляции и испытания изоляции высоковольтным напряжением.

Причины короткого замыкания

КЗ может возникнуть по разным причинам, основная из которых – нарушение изоляции или взаимного расположения токоведущих частей. Очень часто в возникновении КЗ виноват человеческий или природный фактор.

Пример, который оценят женщины (чудо, если они будут читать эту статью) – из-за постоянных перегибов ухудшается изоляция, и в один “прекрасный” момент фен или утюг “бахают” на вводе или около вилки.

Другой пример – из-за механической поломки или внешнего воздействия токоведущие части по какой-то причине оказываются слишком близко друг к другу, вплоть до полного соприкосновения. Это может случиться из-за природных явлений (упало дерево на провода), ударов, падений электроприборов.

Ну и классический пример – КЗ из-за вмешательства в электропроводку домашних “мастеров на все руки”. По законам жанра, у мастера после этого инцидента обязательно должны стоять дыбом волосы, а лицо быть черным. Мне от таких картинок не смешно – всё происходит по другому.

Использование этого явления

Данное явление нашло свое применение в дуговой сварке, принцип работы которой построен на взаимодействии стержня с металлической поверхностью. Поверхность нагревается до температуры плавки, благодаря чему появляется новое прочное соединение, т.е. сварочный электрод замыкается с заземляющим контуром.

Такие режимы короткого замыкания действуют непродолжительный промежуток времени. В момент сварки в месте соединения стержня и поверхности возникает нестандартный заряд тока, из-за чего выделяется большое количество теплоты. Ее достаточно для плавки металла и создания сварочного шва.

Также короткое замыкание используется в сфере промышленной автоматики, с его помощью создаются информационные системы, которые отражают параметры передачи токового сигнала.

Полезное КЗ применяется в электродинамических датчиках. Например, в индукционных виброметрах, сейсмических приемниках. Короткое замыкание дает возможность дополнительно уменьшить количество колебаний подвижной системы.

Режим КЗ может использоваться при объединении каскадов в электронике, когда выход первого активного компонента работает в режиме КЗ.

Какие виды систем заземления существуют и что такое защитное заземление?

Чем отличается УЗО от дифавтомата

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Что такое ЭДС индукции и когда возникает?

Что такое шаговое напряжение и как покинуть опасную зону

Что такое петля фаза-ноль простым языком — методика проведения измерения

Что такое короткое замыкание

Что называется коротким замыканием (КЗ)? Короткое замыкание – это соединение токоведущих частей разных фаз или потенциалов между собой или на корпус оборудования, соединенный с землей, в сетях электроснабжения или в электроприемниках.

Почему происходит короткое замыкание (кз)?

  • ухудшение сопротивления изоляции во влажной или химически активной среде;
  • при недопустимом перегреве изоляции;
  • механические воздействия;
  • ошибочные воздействия персонала при обслуживании и ремонте и т. д.

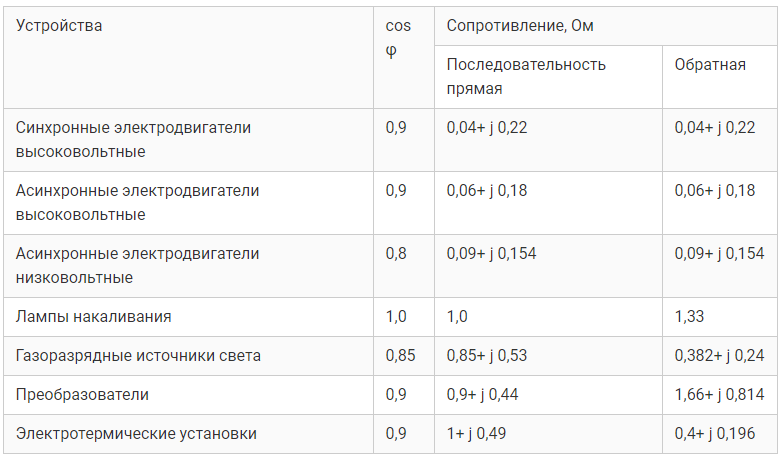

В таблице ниже представлена предельно допустимая нагрузка на различные устройства и приборы:

Как видно из самого названия процесса, при КЗ путь тока укорачивается, т. е. он идет, минуя сопротивление нагрузки, поэтому он может увеличиться до недопустимых величин, если напряжение не отключится под действием электрической зашиты. Но напряжение может не отключиться и при наличии защиты, если КЗ случилось в удаленной точке, и из-за большого сопротивления до места КЗ ток недостаточен для срабатывания защиты. Но этот ток может быть достаточным для возгорания проводов, что может привести к пожару.

Короткое замыкание в городской троллейбусной сети

Ток короткого замыкания

На рисунке 1 показана схема включения электрической лампы накаливания в электрическую сеть. Если сопротивление этой лампы rл = 240 Ом, а напряжение сети U = 120 В, то по закону Ома ток в цепи лампы будет:

Рисунок 1. Схема короткого замыкания на зажимах рубильника

Разберем случай, когда провода, идущие к лампе накаливания, оказались замкнутыми через очень малое сопротивление, например толстый металлический стержень с сопротивлением r = 0,01 Ом, случайно попавший на два провода. В этом случае ток сети, проходя к точке А, будет разветвляться по двум путям: одна большая его часть, пойдет по металлическому стержню – пути с малым сопротивлением, а другая, небольшая часть тока, будет проходить по пути с большим сопротивлением – лампе накаливания.

Аварийный режим работы сети, когда вследствие уменьшения ее сопротивления ток в ней резко увеличивается против нормального, называется коротким замыканием.

Определим какова сила тока короткого замыкания, текущего по металлическому стержню:

На самом деле в случае короткого замыкания напряжение сети будет меньше 120 В, так как большой ток создаст в сети большое падение напряжения и поэтому ток, протекающий по металлическому стержню, будет меньше 12 000 А. Но все же этот ток будет во много раз превышать ток, потреблявшийся ранее лампой накаливания.

Мощность короткого замыкания при токе Iкз = 12 000 А составит:

Pкз = U × Iкз = 120 ×12 000 = 1 440 000 Вт = 1 440 кВт .

Ток, проходя по проводнику, выделяет тепло, и проводник нагревается. В нашем примере сечение проводов электрической цепи было рассчитано на небольшой ток – 0,5 А. При замыкании проводов по цепи будет протекать очень большой ток – 12 000 А. Такой ток вызовет выделение громадного количества тепла, что безусловно приведет к обугливанию и сгоранию изоляции проводов, расплавлению материала проводов, порче электроизмерительных приборов, оплавлению контактов выключателей, ножей рубильников и так далее. Источник электрической энергии, питающий такую цепь, также может быть поврежден. Перегрев проводов может вызвать пожар.

Каждая электрическая сеть рассчитывается на свой, нормальный для нее ток.

Ввиду опасных, разрушительных, а иногда и непоправимых последствий короткого замыкания необходимо соблюдать определенные условия при монтаже и эксплуатации электрических установок, чтобы исключить причины короткого замыкания. Основные из них следующие: 1) изоляция проводов должна соответствовать своему назначению (напряжению сети и условиям ее работы); 2) сечение проводов должно быть таково, чтобы нагревание их при существующих условиях работы не достигало опасной величины; 3) проложенные провода должны быть надежно защищены от механических повреждений; 4) места соединений и ответвлений должны быть так же надежно изолированы, как и сами провода; 5) скрещивание проводов должно быть выполнено так, чтобы провода не касались друг друга; 6) через стены, потолки и полы провода должны быть проложены так, чтобы они были защищены от сырости, механических и химических повреждений и хорошо изолированы.
