В чем разница между УЗО и дифференциальным автоматом?

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является применение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов. У пары АВ + УЗО расклад такой:

  • фазный провод присоединяется к клемме АВ;
  • соединяется перемычкой выход автомата и L-клемма УЗО;
  • выход фазы УЗО направляется к электроустановкам;
  • нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Техническая характеристика УЗО

Для правильного ориентирования и решения выбора УЗО или дифференциальный автомат, пришло время обсудить технические особенности устройств защитного отключения, имеющих базовую комплектацию.

Каждая характеристика прибора обозначается на его корпусе также здесь может быть указана торговая марка или бренд производитель. В основном, обозначение характеристик на УЗО является схожим с предыдущим устройством, единственное в этом отличие, это различные значения. Все основные характеристики приводятся, как способность устройства находиться в рабочем состоянии при температуре не более +30°С.

УЗО разных размеров

Разрешается применение для душевых кабин для бойлеров и других устройств, которые находятся во влажных помещениях установки с силой утечки не менее 10 А. Для квартирного жилья лучше всего использовать установку защиты с показателем утечки от 30 А. Также для маленькой площади и одной электрической сети применяют , в случае утечки тока, произойдёт полное обесточивание квартиры, поэтому идеальное решение—это установить на отдельную группу приборов по конкретной установке. Чтобы обезопасить помещение от пожара, можно вмонтировать противопожарное оборудование в виде автомата с номинальной мощностью от 100 до 300 МА.

Дифференциальный автоматический выключатель

Дифавтомат отличается тем, что это устройство работает одновременно и как автоматический выключатель, и как устройство защитного отключения напряжения.

В таких ситуациях дифференциальный автомат также, как и УЗО, моментально сработав, отключает напряжение в сети.

Кроме этого, дифавтомат выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Обусловлено это тем, что конструкция дифавтомата схожа с обычным автоматическим выключателем — он содержит два расцепителя:

  • Тепловой расцепитель, отключает линию питания в случае возникновения перегрузки сети.
  • Электромагнитный расцепитель, срабатывающий при возникновении короткого замыкания.

Как это всё работает?

  1. Также как и УЗО, дифавтомат обнаруживает дифференциальный ток. Срабатывает аналогично случаям, рассмотренным выше (примеры со стиральной машиной и сверлением стены).
  2. Срабатывание электромагнитного расцепителя. Допустим, ребенок затолкал в розетку что-то токопроводящее, например, шпильку для волос, или из-за неисправности изоляции произошло соприкосновение фазного и нулевого проводов в домашней сети или в электроприборах. В обоих случаях в результате короткого замыкания сработает электромагнитный расцепитель.
  3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16А . Включили несколько электроприборов, с суммарной мощностью, значительно превышающую разрешенную автоматом, например 2х-киловаттный обогреватель, чайник и утюг. Вследствие нагревания проводов сработает тепловая защита, электроэнергия тут же будет отключена.

Какое устройство лучше выбрать

Перед монтажом проводки следует принять решение: какой прибор выбрать, или лучше поставить оба.

Специалисты советуют остановить свой выбор на совместном использовании узкопрофильных приборов.

Главным критерием выбора защитных устройств являются их максимально допустимый ток и мощность. Современные бытовые дифавтоматы и УЗО рассчитаны на ток до 30А и мощность до 400Вт. При выборе нужно ориентироваться исходя из паспортных данных подключаемых потребителей энергии. Для стиральной машины с подогревом воды желательно установить защитное устройство, рассчитанное на ток 30А.

На рынке дифавтоматов представлены модели отечественного и импортного производства с различными характеристиками:

  • Legrand. Имеет две модификации — электронно-механическую и полностью электронную;
  • IEK. Хорошо себя зарекомендовал, имеет много плюсов, но есть и существенный недостаток — порог токовой утечки не определён;
  • Шнейдер электрик. Проверенный и надёжный прибор;
  • ABB 16A. Обеспечивает быстрое отключение при коротком замыкании;
  • АД 12. Автомат обеспечивает работу в обычном режиме и при понижении напряжения до 50В;
  • EKF АД 32. Самый популярный для подключения водонагревательных приборов на кухне и в ванной.

Чтобы выбрать нужную модель, следует изучить их характеристики. У разных производителей они могут отличаться. В видеоролике подробно показано, как изменяются характеристики во время работы. Изменяются токи, температура дифавтоматов, потребляемая мощность. Даны рекомендации по установке дифавтоматов в электрощит.

Преимущество селективного дифавтомата

Особый интерес представляет селективный дифавтомат. Специалисты считают, что это самый лучший автомат для установки на лестничных площадках. При появлении утечки тока или при коротком замыкании отключается только та квартира, где возникла проблема. Эффективно его использование и в пределах одной квартиры, когда есть необходимость разделить всех потребителей на несколько независимых групп. Подробнее в видео.

Что лучше использовать

Максимально-токовая защита при использовании данного устройства не может быть получена, поэтому при подключении в розетку электросети пары кусков металлической проволоки, происходит типичное сгорание УЗО с проводкой безаварийного отключения системы.

Такой эффект объясняется отсутствием токовой разности внутри фазного и нулевого проводника, что потребует включения в электрическую цепь стандартного автоматического выключателя с необходимой уставкой.

При желании получить максимально экономичное решение в условиях минимального пространства внутриквартирного распределительного щита, предпочтение целесообразно отдавать установке традиционного дифференциального автоматического выключателя, способного обеспечивать не только максимально-токовые показатели защиты, но и бороться с негативными последствиями любой токовой утечки.

При наличии малогабаритных электрощитов предпочтение рекомендуется отдавать дифавтоматам, но пользователи отдельно установленных УЗО и ВА, в условиях возникновения нештатных ситуаций, вполне могут сами определить причину срабатывания защитного устройства.

В каждой конкретной ситуации и с учетом отдельно взятых случаев, предпочтительными могут быть как традиционные устройство защиты, так и наиболее современные дифференциальные автоматические выключатели. Выбор прибора зависит от характеристик и типа защищаемой электросети, размеров электрического щита и модельных особенностей устанавливаемого устройства.

Чем отличается УЗО от автомата?

С работоспособностью УЗО вы уже познакомились немного выше, пришло время, рассмотреть, что же такое автомат, каковы принципы его работы и чем отличается о первого прибора.

Автоматический выключатель—это устройство, проводящее контроль тока в электрической сети. В функции этого устройства входят предотвращение повышения напряжения и, следовательно, защита от поражения электричеством. Таким образом, происходит превышение допустимого значения для цепи, а предохранитель совершает обрыв этого напряжения. Подобная ситуация складывается, если вы решаете в одну розетку подключить несколько тройников с мощными приборами. Отсюда появляется критическое значение, которое устраняется путем обесточивания сети.

Время-токовая характеристика отключения

Какое устройство лучше выбрать

Перед монтажом проводки следует принять решение: какой прибор выбрать, или лучше поставить оба.

Специалисты советуют остановить свой выбор на совместном использовании узкопрофильных приборов.

Главным критерием выбора защитных устройств являются их максимально допустимый ток и мощность. Современные бытовые дифавтоматы и УЗО рассчитаны на ток до 30А и мощность до 400Вт. При выборе нужно ориентироваться исходя из паспортных данных подключаемых потребителей энергии. Для стиральной машины с подогревом воды желательно установить защитное устройство, рассчитанное на ток 30А.

На рынке дифавтоматов представлены модели отечественного и импортного производства с различными характеристиками:

  • Legrand. Имеет две модификации — электронно-механическую и полностью электронную;
  • IEK. Хорошо себя зарекомендовал, имеет много плюсов, но есть и существенный недостаток — порог токовой утечки не определён;
  • Шнейдер электрик. Проверенный и надёжный прибор;
  • ABB 16A. Обеспечивает быстрое отключение при коротком замыкании;
  • АД 12. Автомат обеспечивает работу в обычном режиме и при понижении напряжения до 50В;
  • EKF АД 32. Самый популярный для подключения водонагревательных приборов на кухне и в ванной.

Чтобы выбрать нужную модель, следует изучить их характеристики. У разных производителей они могут отличаться. В видеоролике подробно показано, как изменяются характеристики во время работы. Изменяются токи, температура дифавтоматов, потребляемая мощность. Даны рекомендации по установке дифавтоматов в электрощит.

Преимущество селективного дифавтомата

Особый интерес представляет селективный дифавтомат. Специалисты считают, что это самый лучший автомат для установки на лестничных площадках. При появлении утечки тока или при коротком замыкании отключается только та квартира, где возникла проблема. Эффективно его использование и в пределах одной квартиры, когда есть необходимость разделить всех потребителей на несколько независимых групп. Подробнее в видео.

Общие сведения о дифференциальном автомате

Установка и способ во многом зависит от собственных технических характеристик. Любую интересующую особенность устройства можно увидеть прямо на его корпусе.

Основными техническими характеристиками дифавтоматов считаются такие же, как и устройств защитного отключения, производитель указывает их на передней панели. Рассмотрим каждый показатель по-отдельности.

Номинальный ток—это ток в амперах, который аппарат может проводить длительное время, его значения имеют стандарты также, как и для автоматических выключателей. В пределах может составлять от 8 до 52 ампер.

Времятоковая характеристика—бывает B, C и реже D. Ее значение указывается перед показателем номинального тока. Присутствие буквы, которая обозначает данный вид характеристики отвечает на вопрос, чем отличается УЗО от дифференциального автомата. Таким образом, если перед обозначением номинального тока обозначена любая буква, следовательно, это дифавтомат. Если это цифра, значит, прибор считается обычным УЗО.

Простой дифавтомат

Номинальный отключающий дифференциальный ток—стандартные значения 10, 20, 30, 100, 300, 500 мА. Такие могут применяться для защиты от поражения электричеством человека или, как стабилизатор и аппарат, предупреждающий возникновение пожара.

Номинальное напряжение—это вид напряжения, при котором система будет работать в нормальных условиях. Для однофазной сети этот показатель составляет 220 В, а для трехфазной—380 В. Рассмотрим тонкости и дополнительную функциональность:

  1. количество полюсов может быть два или четыре, в зависимости от разновидности сети;
  2. диапазон рабочих температур составляет промежуток от -23°С до +45°С;
  3. имеется схема подключения автомата, указана на передней его части;

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.

Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:

  • маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
  • электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
  • наименование на корпусе прибора сбоку – наносится не на всех приборах;
  • аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.

Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.

Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

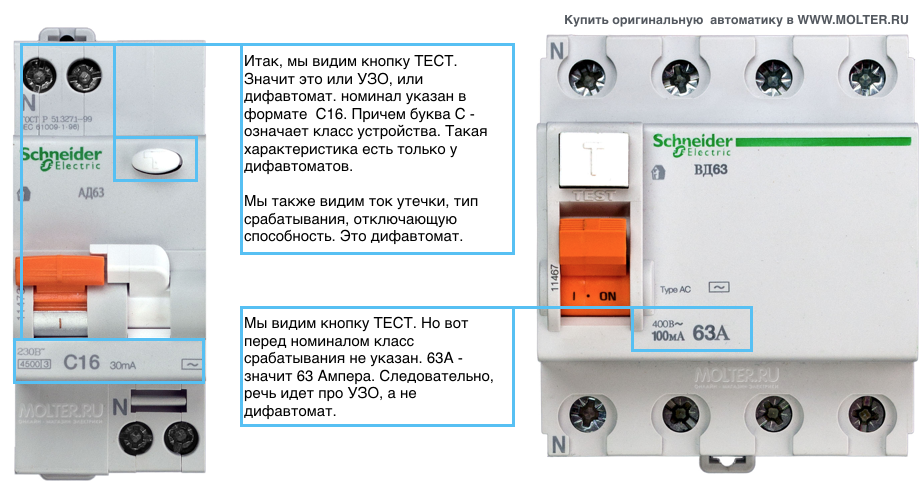

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

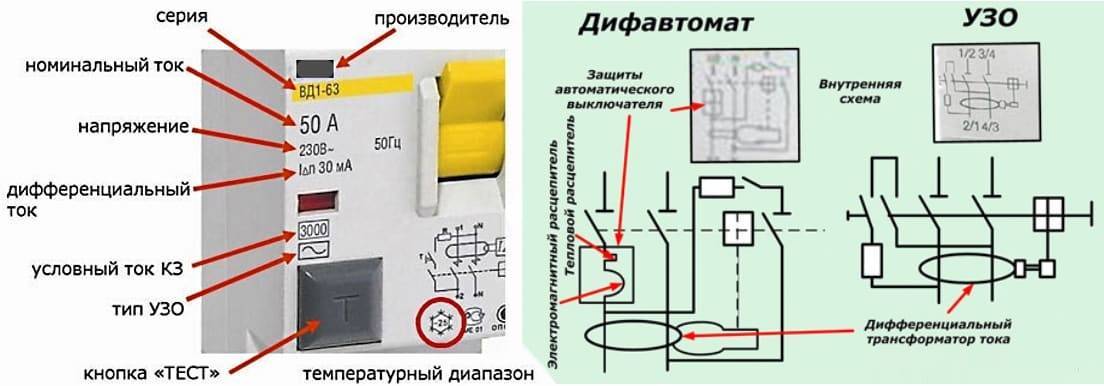

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене

Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Технические характеристики устройств

УЗО обладает следующими техническими характеристиками:

  • производитель и серийный номер, модель. Эта данные могут быть нанесены заводом на передней или задней части устройства;
  • номинальный электрический ток. Показатель определяет максимальную величину тока, которая может пойти УЗО и не навредить ему. По стандартам, есть такие УЗО: на 16 Ам, на 25 Ам, на 40 Ам и так до 125;
  • номинальный отключающий ток. Это значение соответствует такому току в электрической сети, который приводит к размыканию контактов приспособления;
  • номинальное напряжение. Не менее важная характеристика. Если УЗО однофазное, то напряжение для него обычно составляет 230 В, а если трехфазное, то 400 В;
  • номинальный условный ток короткого замыкания. Параметр, который рассказывает о том, какой ток замыкания может выдержать прибор.

Обратите внимание! Есть и другие характеристики: номинальная включающая и отключающая способности, а также дифференциальная включающая и отключающая способности и неотключаемый дифференциальный ток. У дифавтомата характеристики следующие:. У дифавтомата характеристики следующие:

У дифавтомата характеристики следующие:

  • номинальный ток и напряжение;
  • время-токовая характеристика;
  • номинальный отключающий дифференциальный ток;
  • отключающая способность;
  • класс по токоограничению;
  • полюса;
  • тип встроенного модуля защиты.

Описание ТТХ на приборах

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

  1. теплового расцепителя;
  2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

  1. дифференциальный орган;
  2. тепловой расцепитель;
  3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Устройство защищенного отключения: тонкости выбора

В первую очередь при выборе УЗО важно учитывать практически все характеристики, а именно:

  • напряженность;
  • количество полюсов;
  • номинальный ток;
  • тип дифференциального тока.

Даже при тщательном выборе этих тонкостей, могут сложиться ошибочные нюансы.

Многими неопытными монтажниками часто совершаются даже критические ошибки при выборе. На самом деле приборов, которые работали бы идеально не существует и любое УЗО будет иметь утечку, пусть она может быть минимальной и довольно далекой от нормы, тем не менее, оставлять это свойство без внимания неразумно.

Исходя из этого замечания нужно следить за тем, чтобы сумма показателей утечки не превышала 1/3 часть номинального тока. Отсюда следует вывод— учет утечки тока естественного характера с УЗО обязателен.

Ответы на 5 часто задаваемых вопросов.

  1. В нашем доме нет отдельной линии защитного заземления. Будет ли польза от установки защитного отключения?

При такой проводке дифзащита сможет защитить от поражения током при прикосновении одновременно к неисправной нагрузке и канализационным или иным металлическим трубам. При повреждении изоляции внутри устройства  (замыкания на корпус) срабатывание не произойдет.

  1. Какое время срабатывания должно обеспечиваться дифференциальной защитой?

Все устройства отключения должны выключить потребитель при возникновении утечки не более чем за 0,3 секунд. Лучше выбирать устройства отключения с высоким быстродействием.

  1. Если быстрые защитные устройства лучшие, зачем выпускаются УЗО с задержкой срабатывания?

Такие приборы устанавливаются на мощные потребители электроэнергии. В моменты их пуска или остановки может возникать неконтролируемая утечка электричества.

  1. Применение защитного отключения в основном носит рекомендательный характер. В каких случаях без него не обойтись?

В ПУЭ обговаривается несколько случаев обязательного применения дифзащиты. Наиболее характерный – защита передвижных жилых вагончиков, электропотребители  наружной установки.

  1. А в каких случаях УЗО не рекомендуется?

В случаях когда отключение может привести к более опасному результату (установка на линию питания сигнализации, медицинские приборы)

Подбиваем итоги

Стоимость коммутационных аппаратов также отличается, в большей мере это касается фирменного оборудования. Цена хорошего дифавтомата немного меньше, чем УЗО в комплекте с классическим автоматом. Качество импортных образцов на порядок выше. Российские тоже неплохи, но уступают в таких категориях как время срабатывания, устойчивость механической части и качество корпуса. По надежности срабатывания эти приборы ни в чем не уступают друг другу.

Если учесть, что дифференциальный автомат – это комбинированная конструкция, то из недостатков стоит отметить сложность определения причины отключения. Непонятно, что это было: утечка тока, КЗ или перегрузка. Однако технологии развиваются, некоторые образцы АВДТ уже оснащаются индикатором срабатывания по дифференциальному току.

Положительная черта дифавтомата – удобство монтажа

Иногда, особенно в тесном щитке, бывает особенно важно закрутить на два винта меньше. Тем более, что это повышает качество сборки цепи

Однако при поломке узел подлежит только полной замене.

При использовании в цепи УЗО в паре с обычным автоматом процедура ремонта получается дешевле, потому что менять приходится только один из элементов

Этот момент важно учитывать при проектировании сетей

Если рассматривать элементарные схемы квартирной проводки, то принципиальной разницы в выборе нет. В частном доме нужно определить, куда рациональнее вставить дифавтомат, а куда устройство защитного отключения. Например, в котельной или мастерской нагрузки большие, следовательно, есть резон в АВДТ, а для линий розеток достаточно комплекта из автомата и УЗО.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
