Расчёт мощности блока питания для светодиодной ленты 12В

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

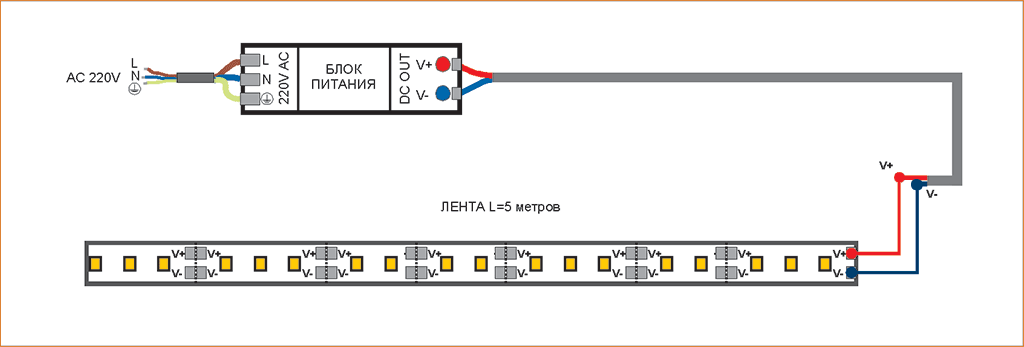

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

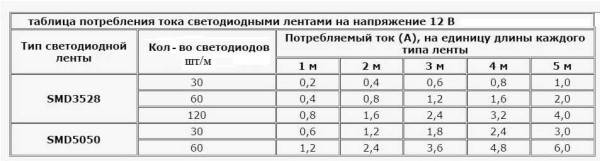

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Ремонт блока питания светодиодной ленты

Многие блоки питания, рассчитанные на среднюю и большую мощность (30 и более Вт), построены на интегральном драйвере со встроенным силовым ключом, типа KA5l0365, FSDH065RN и т.д. Такие решения применяются и в бытовой технике, например, в блоках питания DVD проигрывателей. Такие микросхемы взаимозаменяемы, стоит только определить цоколевку сгоревшего чипа и установить тот, который вам удалось найти.

Для ремонта блока питания для светодиодной ленты на 12В (и не только), схема почти не изменяется. Нужно совершить подключение подобно тому, что изображено ниже. Разумеется, с учетом распиновки.

Более сложные и надежные блоки построены на ШИМ-контроллерах:

• TL494;
• KIA494AP;
• MB3759;
• KA7500;

Они аналогичны, ниже схема блока питания для светодиодной ленты с их использованием:

ШИМ-контроллер расположен в нижней части схемы, с помощью P1 (справа на схеме) осуществляется регулировка. Подбирая его величину, можно добиться нужного напряжения на выходе, чем-то похоже на регулировку 431 стабилизатора.

Даже если на вашем блоке нет потенциометра или подстроечника, вы можете его установить самостоятельно, заменив постоянный, аналогично приведенной мной схеме.

При ремонте смотрите на сигнал на выходе ШИМ, силовые ключи Т12 и Т13 подключенные к выводам 8 и 11 TL494.

На картинке ниже более наглядно изображена регулировка, потенциометр подключается к 1 вывод ИМС.

Таким образом вы можете своими руками экспериментальным путем сделать питание для светодиодной ленты из любого БП на 494 ШИМ-контроллере.

Практически все блоки питания можно своими руками перенастроить в узких пределах на необходимое напряжение питания светодиодной ленты. При этом вы обойдетесь минимальными затратами.

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.

С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1. Все это подробно описано в статье как получить из переменного напряжения постоянное . И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T. На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T является регулятором напряжения. Если трансформатор будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.

Микросхема может быть исполнена в корпусе ТО-220:

или в корпусе D2 Pack

Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших электронных безделушек без просадки напряжения. То есть мы можем выдать напряжение в 36 Вольт при силе тока в нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале. В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.

Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схемка!

Сборка в железе

Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат;-)

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.

А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.

Все это аккуратно упаковываем в корпус и выводим провода.

Ну как вам?

Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.

Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт

Все работает на ура!

Очень удобен этот блок питания для регулировки оборотов мини-дрели , которая используется для сверления плат.

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе

В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

› Блок питания для светодиодной ленты

Блок питания
для светодиодной
ленты.
Какой лучше
выбрать и как
рассчитать
мощность?

Включать
светодиодную
ленту напрямую в
розетку
категорически
нельзя, она
сразу же
сгорит.

Светодиодные
ленты питаются
напряжением 12
или 24 вольт.

12и вольтную
ленту проще
приобрести и она
стоит дешевле в
отличи от 24
вольтовой.

Для того,
чтобы
преобразовать напряжение 220
вольт в 12,
применятся
импульсный блок
питания. Его
основной
параметр – мощность,
которую он
может отдать
светодиодной
ленте .

Для
наглядного
примера расчета
мощности блока
питания возьмем
две пятиметровые
RGB-ленты
SMD 5050 , 30
светодиодов на
метр, которые
нужно запитать.

Расчет блока
питания для
светодиодной
ленты

Для начало,
надо узнать,
потребляемую
мощность одного
метра такой
ленты.

Чему
равна мощность
одного метра
ленты, вы можете
посмотреть в
этих таблицах:

Вот именно
такой мощности
необходим блок
питания, для
того чтобы
запитать 10
метров
светодиодной
ленты SMD 5050 c
30 светодиодами
на метре.

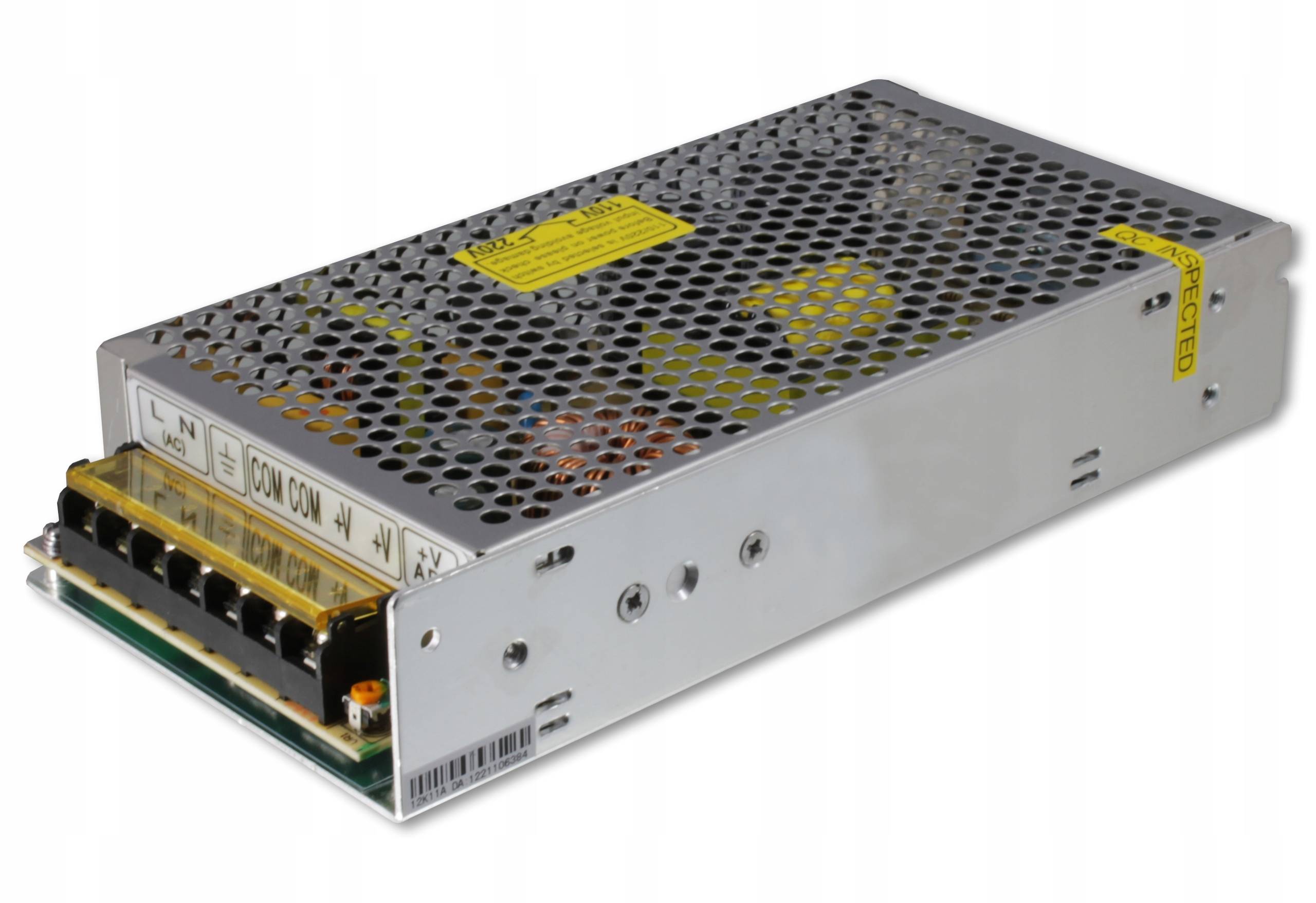

Открытый
блок питания

Этот тоже
выдает 100 ватт,
но имеет самые
большие размеры.
Лично я не
встречал ни
разу, чтобы его
использовали для
подсветки
потолков или
стен. Его
невозможно
спрятать в нишу.
Применяется для
питания
аппаратуры,
обычно
устанавливается
в аппаратные
отсеки или
специальные
шкафы. Его
достоинство –
это более низкая
стоимость.

Компактный
герметичный блок
питания в
пластиковом
корпусе

Небольшой
размер, легкий,
влагозащищенный.
Его
мощность не
привышает 75
ватт.
Следовательно,
чтобы запитать
две ленты,
понадобится два
блока питания по
50 ватт.
Такие блоки
применяются для
подсветке
интерьеров, т.к.
его проще спрятать.

Герметичный
блок питания в
алюминиевом
корпусе

Мощность
такого бока 100
ватт, его
одного
достаточно,
чтобы запитать
сразу две ленты.
Вес этого блока
больше
килограмма и
имеет большой
размер.
Такой блок
применяется в
основном, для
подсветки
уличных вывесок,
т.к. очень
надежный и хорошо
защищает от
внешних
воздействий
(дождь, солнце,
мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Какие бывают блоки питания?

Существует несколько типов БП. Все они имеют некоторые различия в размерах, массе, внешнем виде, пропускаемой мощности и, конечно же, цене. Всего 4 типа:

Пластиковый корпус

Достоинства:

• Компактность;
• Привлекательный внешний вид;
• Герметичность;
• Небольшая масса.

Недостатки:

• Высокая цена;
• Плохой теплообмен;
• Прибор не поддерживает мощность свыше 100 Ватт.

Алюминиевый корпус

Достоинства:

• Надежность;
• Герметичность;
• Износостойкость;
• Эффективный теплообмен;
• Устойчивость к влажности, температуре, солнечным лучам.

Недостатки:

• Очень дорого стоит;
• Подойдет не для всех целей, так как используется для профессиональной наружной рекламы.

Открытый

Достоинства:

• Самый распространенный вариант;
• Низкая стоимость.

Недостатки:

Огромный размер;

Для сравнения: предыдущие варианты в 2 раза меньше, чем открытый тип.

• Некрасивый внешний вид;
• Незащищенность от влажности, пыли, солнца и перемен температуры.

Ключевые параметры выбора

Чтобы подобрать питающий элемент для светодиодной ленты, необходимо обратить внимание на несколько основных технических характеристик подобных устройств:

• уровень напряжения на выходе блока обязательно должен соответствовать по значению источнику света, который будет подключен;
• значение мощности прибора, для определения подходящего по нагрузке исполнения следует выполнить простой расчет;
• степень защиты;
• необходимость наличия в блоке дополнительных функций.

Самый простой вариант можно купить за 200 руб. (степень защиты IP20), дорогостоящие исполнения можно встретить по максимальной цене до 5 000 руб. (влагозащитный корпус, 250Вт).

Расчет значения достаточной мощности

Чтобы не ошибиться и подобрать питающий элемент для светодиодной ленты нужных параметров, следует для начала определить общую протяженность источника света, на что влияют размеры освещаемого помещения. В технических характеристиках производитель указывает значение мощности участка полосы длиной 1м.

Соответственно, чтобы определить максимальный уровень нагрузки на блок питания, следует умножить общую длину ленты на мощность 1м. Дополнительно необходимо прибавить к полученному значению 15-20%.

Таким образом, питающий элемент обеспечивает возможность подключения светодиодных источников света. Но помимо основной функции – питания, такие устройства решают и другие задачи, например, защищают осветительный прибор от перепадов сети благодаря встроенному стабилизатору. Чтобы не ошибиться при покупке, нужно рассчитать значение мощности.

Таблица расчета мощности

Для этого достаточно знать лишь мощность 1м длины светодиодной полосы. Расчет значения максимального уровня нагрузки питающего блока позволяет получить более точную величину, однако, для беспроблемной работы подобной техники необходимо подбирать исполнение с некоторым запасом по мощности.

Основные виды трансформаторов для диодной ленты 12 вольт

Трансформатор (или БП) требует тщательного выбора, ведь именно этот элемент отвечает за качество и длительность работы LED-ленты.

Его основная функция — превращать переменные 220 вольт в постоянные 12 вольт, оберегая от скачков напряжения. Но мы будем сравнивать их по другому критерию, так как мы уже говорили, что нас волнует трансформатор для светодиодной ленты с напряжением 12 вольт.

Существует 3 вида трансформаторов для диодных лент:

1. Негерметичный вид.

Он наиболее распространенный. Он не влагостойкий и его возможно использовать в любой комнате, где отсутствует повышенная влажность.

Его преимущества:

• самый недорогой вариант из всех перечисленных;
• срок службы выше остальных из-за отсутствия перегрева.

Недостатки: возможно использовать только в сухом помещении.

2. Герметичный вид.

Лучше всего выполнять свои функции он будет в алюминиевом корпусе, а пластиковый будет сильнее нагреваться. Из преимуществ герметичного БП — он полностью защищен от воздействия влажного воздуха.

Недостатки:

• из-за полной герметичности подвержен излишнему нагреванию;
• цена выше, чем за негерметичный;
• мощность в пластиковом корпусе существенно уменьшается. Это еще одна причина почему стоит присмотреться к БП в алюминиевом корпусе.

3. Полугерметичный вид.

Из преимуществ:

• имеет вентиляционные отверстия и встроенный вентилятор внутри;
• защищен от влажного воздуха лучше, чем негерметичный.

Недостатки:

• работает шумно;
• крупные габариты устройства.

Схемы подключения трансформатора с диодной лентой

Обязательное условие правильного подключения – соблюдение полярности. За плюс отвечает красный провод, за минус – провод синего или черного цвета. Если вы перепутали и подключили неправильно, то бояться не стоит, просто поменяйте местами провода. Существует несколько схем подключения, все зависит от длины LED-ленты, количества блоков питания и т.д. Рассмотрим детально каждый способ.

Прямой способ подключения

Этот способ, как правило, используется в случае подключения отрезка осветительного прибора равному 5 м. Можно пробовать подключать и более длинные отрезки, если это позволяет сделать мощность БП. При подключении руководствуйтесь этой схемой.

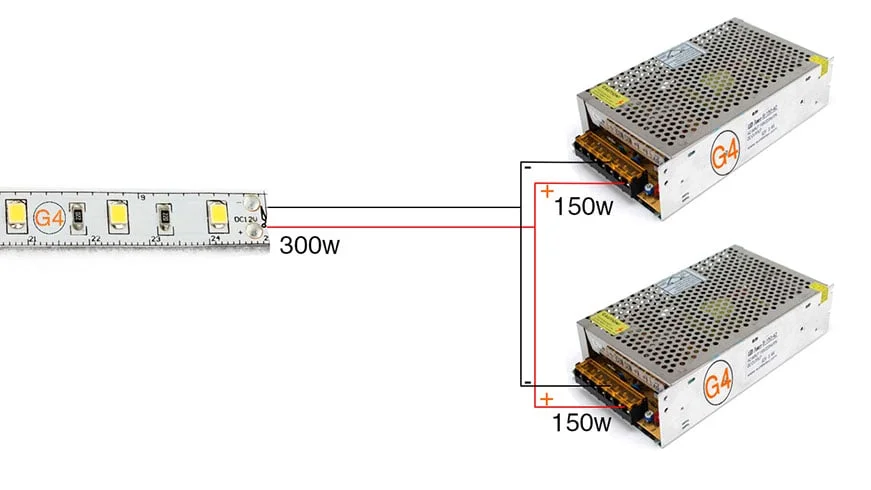

Параллельный способ подключения с одним или двумя БП

Чаще всего, если нужно подключить несколько светодиодных устройств, то они соединяются между собой параллельно. Главное, чтобы хватило мощности одного БП на несколько потребителей. Способ параллельного подключения с использованием двух блоков питания существенно лучше по двум причинам. Первая причина – мощность распределяется равномерно. Вторая – габариты БП буду сравнительно меньше, что позволяет незаметно их спрятать. Выполняйте подключение трансформатора для диодной ленты любым из понравившихся способов, согласно схеме ниже.

Способ подключения RGB ленты

В этом случае имеются более существенные изменения – появление контроллера в цепи. Соединение контроллера с БП выполняется с соблюдением полярности. А подключение к контроллеру производится при помощи четырех проводов. Один из них общий провод, а остальные три соответствуют каждому из цветов LED-ленты (зеленый, синий, красный). Подробная схема соединения ниже.

Выбор источника питания для светодиодной ленты

Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.

Факторы, влияющие на выбор источника питания для светодиодных лент

При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:

1. Напряжение питания ленты.
2. Её потребляемая мощность.
3. Необходимая степень защищенности оборудования от воздействия влаги.

В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).

Напряжение питания светодиодной ленты

Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно. Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:

1. Открываем её технические характеристики и ищем интересующий параметр.
2. Видим, что лента питается от напряжения в 12 В.

В соответствии с найденным значением напряжения и осуществляем подбор блока питания.

Мощность, потребляемая светодиодной лентой

Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (P_ленты=4,8 Вт/м).

1. По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (P_потр), воспользуемся следующей формулой: P_потр= P_ленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
2. Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.

Защита от воздействия влаги

Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки. Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68). В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.

Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.

Типы источников питания

В настоящее время выпускают четыре типа источников питания для светодиодных лент.

Таблица: преимущества и недостатки различных типов источников питания

Производители блоков питания для светодиодных лент

Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:

1. Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.

В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха

• Lightech. Производит блоки питания, которые обеспечивают высокую стабильность работы светодиодной продукции в том числе и лент, использующихся при температуре от -30 до +50 °C. Продукция компании в основном рассчитана на эксплуатацию в течение 50 тыс. часов и более. Особенностями этих моделей являются:
  1. Широкий диапазон входных напряжений.
  2. Устойчивость к механическим ударам и вибрациям.
  3. Защита от перегрева корпуса.
  4. Стойкость к импульсным помехам в сети.
  5. Встроенная защита от короткого замыкания.

Lightech выпускает герметичные блоки питания в пластмассовых корпусах, обеспечивающие высокую стабильность выходных параметров

Герметичные блоки питания UnionElecom отличаются компактностью, максимально высокой степенью влагозащиты алюминиевого корпуса (IP68) и доступной ценой

Расчет параметров блока питания светодиодной ленты

Монтаж светодиодных источников – дело не простое, особенно если это не готовые к употреблению изделия. Тем более необходимо знать параметры блока питания, если речь идёт об использовании светодиодной ленты, не содержащей маркировки по мощности. Что встречается не так уж редко.

Подобрать блок питания для такой немаркированной светодиодной ленты поможет следующая таблица, в которой представлены номинальные характеристики популярных матриц:

Проще всего определять параметры немаркированных светодиодов, применяемых в светодиодной ленте, как видно из таблицы, по их размерам. Но и плотность размещения светодиодов на ленте – тоже важный показатель. Существуют СЛ с 30, 60 или 120 матрицами в расчёте на погонный метр.

Предлагаем вашему вниманию таблицу мощности БП для конкретных типов SMD-матриц в зависимости от их плотности:

Тип светодиода	Плотность (число smd на погонный метр)	Потребляемая мощность, Вт (для метровой и пятиметровой ленты)	Требуемая сила тока, А (для метровой и пятиметровой ленты)
3528	30	3,30/16,50	0,28/1,36
60	6,60/33,0	0,56/2,75
120	13,20/66,0	1,105,50
5050	30	9,0/45,0	0,76/3,76
60	18,0/90,0	1,50/7,50
120	36,0/180,0	3,0/15,0
5630	30	15,0/75,0	1,26/12,50
60	30,0/150,0	2,6/12,6
120	60,0/300,0	5,0/25,0

Но большой ассортимент изделий, существенно разнящийся по стоимости, может поставить в тупик и специалиста. А поскольку вполне естественное желание сэкономить на покупке, не потеряв при этом в качестве, можно считать определяющим при совершении покупки

Поэтому при решении вопроса, какой БП выбрать, желательно обращать внимание не только на конечный ценник, но и разбираться в стоимости 1 ватта мощности. Нам поможет следующая таблица, где представлено оба ценовых параметра (на примере изделий OEM DC12 различной мощности и ампеража):. Но и здесь всё не так однозначно

Исходя из представленных данных, можно сделать однозначный вывод, что покупка мощного БП выгоде приобретения нескольких менее мощных. Но, во-первых, далеко не всегда требуется блок питания на 120 и тем более 360 Вт, то есть математика здесь будет уже немного другая. Во-вторых, завязывать всю систему освещения на единственный источник питания тоже не совсем правильно – если он выйдет из строя, вы останетесь без освещения. Поэтому оптимальной схемой можно назвать использование нескольких самостоятельных источников, благо монтируются они довольно просто

Но и здесь всё не так однозначно. Исходя из представленных данных, можно сделать однозначный вывод, что покупка мощного БП выгоде приобретения нескольких менее мощных. Но, во-первых, далеко не всегда требуется блок питания на 120 и тем более 360 Вт, то есть математика здесь будет уже немного другая. Во-вторых, завязывать всю систему освещения на единственный источник питания тоже не совсем правильно – если он выйдет из строя, вы останетесь без освещения. Поэтому оптимальной схемой можно назвать использование нескольких самостоятельных источников, благо монтируются они довольно просто.

При решении вопроса, как выбрать и рассчитать мощность блока питания СЛ следует использовать простое правило – запас прочности по этому показателю должен составлять порядка 30%.

Рассмотрим конкретный пример расчётов. Пускай нам необходимо организовать освещение гостевой комнаты с габаритами 6х3 м., то есть площадью 18 м2.

Исходя из действующих нормативов по уровню освещённости, нам потребуется LED-источник совокупной яркостью порядка 350 люмен на погонный метр. Для этих целей можно использовать матрицу 3528 60led, номинал освещённости которой составляет 360 люмен/погонный метр. Учитывая, что периметр комнаты составляет 18 м., получаем показатель суммарной мощности ленты, равный 116 Вт (6,6 Вт/м*18).

Проблема в том, что у разных производителей яркость светодиодов может варьироваться в довольно значимых пределах, поэтому на выбор ленты влияет и этот показатель. Самый надёжный способ расчёта мощности импульсного БП для светодиодной ленты – учитывая паспортные данные. Не забываем, что расчётный показатель нужно увеличить на 30%. В нашем случае получим 150 Вт.

Если схема монтажа системы освещения предусматривает использование нескольких источников питания (например, двух), разбиваем ленту на 3 участка. Получаем два пятиметровых сегмента и один 8-метровый (длина стандартной катушки составляет 15 м.). Для пятиметровых участков потребуются БП номиналом 40 Вт, для длинного сегмента – на 70 Вт.
