О конструкции
АВВГ-кабель может быть как одно-, так и многожильным. При этом сами жилы производятся из прочной В зависимости от применяемого материала также различают детали с сечением от 2,5 до 240 миллиметров (первый класс) или же от 70 до 240 миллиметров (второй класс). Ими являются однопроволочные и многопроволочные изделия.
В конструкции АВВГ-кабеля присутствуют и элементы изоляции. В основном это ПВХ-пластик, который изолирует поверхность проволоки от воздействий внешних факторов. Жилы могут иметь цифровую (0, 1, 2, 3 и так далее) и цветовую (белую, зеленую, малиновую) маркировки. Первый тип кабелей применяется, в основном, на крупных проводах с сечением от 70 мм 2 .
Говоря об элементах изоляции, необходимо отметить, что заполнение из ПВХ-материала накладывается с оболочкой провода одновременно и отделяет его от внешних воздействий среды. Для деталей с сечением в 16 квадратных миллиметров и более используется изоляция из нетканого полотна. В качестве защитного покрова здесь применяется двойной слой ПЭТФ-пленки и лент из ПВХ-пленки. Кроме этого, в производстве могут задействоваться оцинкованные ленты с битумной поверхностью и ПЭТФ-пленки. Оболочка производится из ПВХ-пластиката.
Подключение алюминия к автоматам
Третье — это контакты коммутационной аппаратуры. У выключателей, контакторов, пускателей, реле напряжений, УЗО, тех же клеммных колодок, они изначально идут если не из меди, то по крайней мере из латуни.
Если напрямую соединить такой контакт медь-алюминий=латунь-алюминий, то получится гальваническая пара, с образованием окислов и дальнейшим нагревом места соединения.
Не зря для многих, стал головной болью вопрос правильного и надежного подключения провода СИП к автомату. Особенно если он находится под пломбой и никакой возможности провести ревизионные работы на нем нет.
Например в ГОСТе про автоматы, прямо говорится, что его выводы должны быть предназначены для подключения медных жил. А вот про алюминий, прямым текстом ничего не сказано.
То же самое можно сказать и про контакты на большинстве электросчетчиков.
Вам теперь придется через пару лет регулярно подавать заявки на срыв пломбы и перетяжку винтов. Иначе контакт будет ослабляться и начинать искрить.
Если конечно пойдет массовое внедрение такой проводки, то вполне возможно ожидать появления новинок в коммутационной аппаратуре, соединительной арматуре и т.д.
Например, сегодня те же переходные медно-алюминиевые гильзы ГАМ, выпускают для алюминия только на сечение от 16мм2, не меньше.
А их порой, ох как не хватает.
Кабель АВВГ: технические характеристики
Температура для нормальной работы силового кабеля лежит в пределах от -50 до +50 °C. Величина уровня влажности окружающего воздушного пространства ? ? 98% и температурах меньше 35?С. В различных режимах работы предельная температура нагрева токоведущих жил ограничена. В нормальных условиях 70?С, при тепловых перегрузках и коротким замыканиях 80?С. Также ограничению подлежит длительность рабочего режима в ненормальных условиях. Превышение предельно допустимых температур ограничивает время работы до 8 ч и суммарно — 1000 ч за полное время работы. Соблюдение требований и рекомендаций позволит применять силовой кабель не менее 30 лет.
Силовой кабель АВВГ
Силовой кабель АВВГ служит для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц. Изделие предназначено для прокладки в земле, в кабельных каналах, в помещениях, под открытым небом в условиях, исключающих возможность механического повреждения и больших растягивающих усилий.Кабель АВВГ выпускается как одножильным, так и многожильным. Токопроводящие жилы изготовлены из алюминиевой проволоки. Они могут быть однопроволочными, сечением 2,5-240 мм2 (1 класс), и многопроволочными, сечением 70-240 мм2 (2 класс). Токопроводящие жилы имеют изоляцию из ПВХ-пластиката. Маркировка жил может быть как цветовая (белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная), так и цифровая (0,1.2,3,4) — для кабелей сечением 70 кв.мм и выше. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Для многожильных кабелей сечением жил 16 кв.мм и выше выполняется обмотка из нетканого полотна. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочку изготавливают из ПВХ-пластиката.
Силовой кабель АВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).
Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.
Кабели АВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж проводов АВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).
Строительная длина кабелей для сечений основных жил:2,5 — 16 мм2 — 450 м;25 — 70 мм2 — 300 м;
95 мм2 и выше — 200 м.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.
Гарантийный срок эксплуатации кабеля АВВГ — 5 лет, срок службы — 30 лет.
Сфера применения
Силовой кабель АВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ с частотой 50Гц или на постоянное напряжение, в 2,4 раза превышающее переменное напряжение.
Кабель используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при отсутствии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе, в частично затапливаемых сооружениях — при наличии среды со слабой, средней и высокой коррозионной активностью. Провод АВВГ предназначен для вертикальных, наклонных и горизонтальных трасс и может использоваться в пожаро- и взрывоопасных помещениях, а также в местах, подверженных вибрации. Кабели не распространяют горение при одиночной прокладке.
Все статьи
www.erc.ru
Применение кабеля АВВГ
- при прокладке в помещениях (тоннелях), каналах, кабельных полуэтажах, вахтах, коллекторах, производственных помещениях (сухих; сырых, частично затапливаемых при наличии среды со слабой, средней и высокой коррозийными активностями);
- при прокладке в земле (траншеях) с различной степенью коррозийной активности, с блуждающими токами и без них (в процессе эксплуатации не должен подвергаться растягивающим усилиям)
- при прокладке во взрывоопасных зонах классов В-Iб, В-IIа, при отсутствии механических повреждений в эксплуатации;
- при прокладке на специальных кабельных эстакадах, по мостам, в блоках;
- для прокладки в пожароопасных помещениях.
Так же кабель АВВГ предназначен для установки в вертикальных, наклонных и горизонтальных трассах. АВВГ может использоваться в местах с повышенной вибрацией, однако в такой среде лучше использовать АВБбШв.
- АВВГ нг – не распространяют горение пр одиночной прокладке (нормы МЭК 60332-1);
- АВВГ нгLS – не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Пониженное дымообразование при горении (нормы МЭК 61034-1, 2);
- АВВГ хл – хладостойкий, при температуре окружающей среды от +40оС до -60оС (Класс пожарной опасности по ГОСТ Р 53315-2009 О 1.1.2.3.4);
- АВВГ т – выполняется в тропическом исполнении, устойчивый к воздействию плесневых грибков;
- АВВГ з – с заполнением, для электроснабжения электроустановок, требующих уплотнения при вводе в электрооборудование.
Разновидности кабеля
Электрокабель АВВГнг-LS
АВВГнг-LS осуществляет отдачу и разделение электрического тока в номинальную мощность 0,66 – 1 кв на стационарный объект. Своё применение АВВГнг-LS находят в установках, требующих устойчивости к горению и минимальных проявлениях при горении. Монтаж под открытым небом возможен при исключении механических повреждений, а в земле, несклонной к коррозии.
Структура
В основе АВВГнг-LS конструкции находятся:
- Токопроводящие жилы из алюминия, из одной или несколько проволок.
- Изоляции из поливинилхлоридного пластиката с пониженной пожароопасностью.
- Оболочки также из ПВХ с высокой огнеупорностью.
Особенности
АВВГнг-LS может иметь вариант из одной или нескольких проводов. Сечение 2,5 – 120 мм² характерно для однопроволочной жилы. Для многопроволочных значение сечения равняется 16 – 120 мм². Расшифровка LS означает небольшой дым, то есть стойкий к огню.
Описание
Допустимое напряжение 660 вольт для кабеля 3000 вольт. Для большей мощности применяется кабель 3500 вольт. Температура рекомендуемой эксплуатации от -50 до +50 градусов. Влажность воздуха до 98 процентов.
Установка АВВГнг-LS проводится при температуре не ниже -15. Делая монтаж необходимо придерживаться радиуса диаметром равным 10 (значение одной жилы), минимальный диаметр – 7,5 (много жил).
Электрокабели АВВГнг-LS эксплуатируются с трёхфазным максимальным напряжением 0,72 кВ мощностью 0,66 кв и 1,2 кв – 1кВ.
При постоянном применении нагревание не должно превышать 70 градусов. Аварийный режим предусматривает нагревательную температуру жил до 80 градусов, продолжительно работы максимум 8 часов в день, всего кабель АВВГнг-LS рассчитан на 1000 рабочих часов. В пучках АВВГнг-LS огонь не распространяется.
АВВГнг-LS насчитывает от 1 до 5 жил. Длина кабелей может быть различной, но не менее 150 метров. Гарантия на эксплуатацию 5 лет. Время использования кабеля АВВГнг-LS 25 лет.
Конструкция
В одной из своих статей я уже рассказывал про
Так вот, кабель АВВГ такой же, только обращаем внимание на первую букву А. Она говорит о том, что токопроводящие жилы алюминиевые
Они бывают однопроволочные или многопроволочные, круглой или секторной формы, изоляция — ПВХ пластикат. Если посмотреть на поперечный вид кабеля, можно увидеть изолированные жилы 2, 3, 4 жильных кабелей скручены в сердечник, оболочка АВВГ так же пластикат. Что еще хочу добавить, на изоляции жил присутствует цветовая маркировка для вашего удобства работы с кабелем. Ну и буковка Г говорит о том, что он голый (без брони).

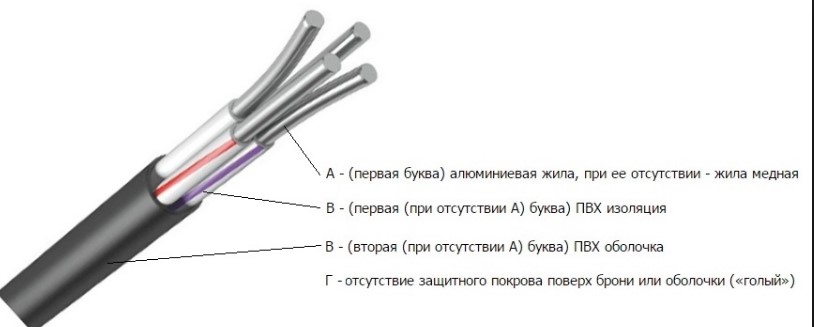

Расшифровка кабеля АВВГ
АВВГ довольно простая, ее сможет раскрыть даже человек, который никогда не имел дело с проводами. Означает она следующие:
Помимо стандартных обозначений вы сможете встретить еще приставки «П» и «Т». Если вы видите «П» – это будет означать, что электрический кабель имеет плоскую форму. Буква «Т» говорит о том, что кабель не боится плесени.
Если говорить за цифрами, то стоит выделить самый популярный кабель АВВГ – 660 3*25. В этом случае 660 означает рабочее напряжение, которое указываться в вольтах или кило вольтах. Второе число – это количество жил и его поперечное сечение. Если вы встретите дополнительную приставку «ож» – это означает, что все жилы однопроволочные.
Разделка кабеля и подключение
Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:
- Наконечник напрессованный на конец провода
Монтажным ножом снимается внешний изоляционный слой на 150 – 250 мм от конца кабеля;
- Разделите жилы, рекомендуется сразу сделать маркировку кабеля и каждого провода. Есть много способов маркировки один самых простых одеть на провода кембрики с соответствующими надписями. На общую оболочку клеят стикер заматывают прозрачным скотчем, на нем указывается, откуда приходит кабель и куда, марка кабеля, количество и сечение жил, длина. Провода одного цвета можно маркировать цветным кембриком или изолентой, для профессиональных электриков эта маркировка понятна. Синий, черный цвет обозначает нейтральный провод, красный, коричневый или белый фазу, желто-зеленый заземление.
- Кабель заводится в РЩ с запасом до 0.5м для разделки и на случай возможных изменений в схеме подключения. Для этого возле шкафа он сворачивается в петлю, если позволяет место петлю можно разместить внутри шкафа.
- В современных РЩ делаются держатели или перекладины для укладки кабелей в вертикальном или горизонтальном положениях. К элементам крепления кабель фиксируется пластиковыми хомутами с замком.
- Внутри шкафа кабель монтируется по направлению к шинам или к контактам вводного автоматического выключателя.
- Концы проводов зачищаются от изоляции на 1-1.5 см, на них одеваются трубчатые наконечники соответствующего диаметра и опрессовываются специальным прессом.
Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.
Подключение проводов с наконечниками к контактам автоматического выключателя
В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.
Пример крепления проводов защемления с наконечниками на шину
Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока
Провода сечением до 10 мм2 в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.
Подключение проводов на колодки с зажимными болтами
Технические характеристики
Теперь более подробно о технических характеристиках кабеля АВВГ и условиях эксплуатации:
- рабочее напряжение – 600/1000 В;
- частота тока в переменных сетях – 50 Гц;
- поперечное сечение жилы – 2,5-250 кв. мм;
- диапазон рабочей температуры – от -50 до +50 гр. Цельсия;
- максимально допустимая температура нагрева жилы – +70 гр. Цельсия;
- диапазон температур при выполнении монтажных работ – от -15 до +50 гр. Цельсия;
- срок эксплуатации – 30 лет;
- гарантийный срок службы – 5 лет;
- радиус изгиба – зависит от наружного диаметра.
В таблице ниже представлены все модели кабеля АВВГ с указанием максимального значения длительно допустимого тока, толщины изоляции, веса изделия и величины сопротивления:
Таблица внешнего диаметра и веса кабелей АВВГ
ПУЭ 2.1.61. В коробах (кабельный лоток + крышка) провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов (не перфорированный лоток + крышка) 35% сечения короба в свету; для коробов с открываемыми крышками 40%.
Данными условиями целесообразно руководствоваться при расчете и подборе размера металлического лотка, пластиковых коробов или для расчета стоимости доставки кабельной продукции.
Кабели марки АВВГ с круглыми жилами
- одножильные
- двухжильные
- пятижильные
Кабели марки АВВГ с секторными жилами
- двухжильные
- трехжильные
- четырехжильные
- пятижильные
| Кабели марки АВВГ с круглыми жилами | ||||
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм 0,66 кВ | Наружный диаметр кабеля, мм 1 кВ | Масса 1 км кабеля, кг 0,66 кВ | Масса 1 км кабеля, кг 1 кВ |
| 1х2,5 | 5,4 | 5,8 | 35 | 40 |
| 1х4 | 6,0 | 6,7 | 46 | 54 |
| 1х6 | 6,5 | 7,1 | 55 | 63 |
| 1х10 | 7,7 | 7,9 | 78 | 81 |
| 1х16 | 9,3 | 9,5 | 114 | 118 |
| 1х25 | 10,8 | 11,0 | 161 | 165 |
| 1х35 | 11,8 | 12,0 | 197 | 203 |
| 1х50 | 13,5 | 13,7 | 263 | 270 |
| 1х70 | 15,2 | 345 | ||
| 1х95 | 17,3 | 448 | ||
| 1х120 | 19,2 | 554 | ||
| 1х150 | 22,2 | 684 | ||
| 1х185 | 24,8 | 858 | ||
| 1х240 | 27,7 | 1072 | ||
| 2х2,5 | 8,4 | 9,8 | 64 | 87 |
| 2х4 | 10,3 | 11,5 | 99 | 117 |
| 2х6 | 11,3 | 12,5 | 118 | 137 |
| 5х10 | 17,3 | 17,9 | 320 | 335 |
| 5х16 | 20,3 | 20,8 | 456 | 473 |
| 5х25 | 24,9 | 25,5 | 691 | 713 |
| 5х35 | 27,6 | 28,1 | 867 | 890 |
| 5х50 | 32,2 | 32,7 | 1240 | 1269 |
| 5х70 | 37,1 | 1682 | ||
| 5х95 | 42,8 | 2217 | ||
| 5х120 | 47,3 | 2719 | ||
| 5х150 | 55,8 | 3444 | ||
| Кабели марки АВВГ с секторными жилами | ||||
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм 0,66 кВ | Наружный диаметр кабеля, мм 1 кВ | Масса 1 км кабеля, кг 0,66 кВ | Масса 1 км кабеля, кг 1 кВ |
| 3х50 | 29,6 | 850 | ||
| 3х70 | 32,4 | 1075 | ||
| 3х95 | 36,0 | 1408 | ||
| 3х120 | 38,5 | 1672 | ||
| 3х150 | 41,1 | 1982 | ||
| 3х185 | 44,7 | 2373 | ||
| 3х240 | 49,1 | 3075 | ||
| 3х50+1х25 | 29,0 | 931 | ||
| 3х70+1х35 | 32,2 | 1190 | ||
| 3х95+1х50 | 36,5 | 1585 | ||
| 3х120+1х70 | 39,5 | 1922 | ||
| 3х150+1´70 | 42,5 | 2235 | ||
| 3х185+1х95 | 46,5 | 2764 | ||
| 3х240+1х120 | 52,1 | 3516 | ||
| 4х50 | 29,8 | 1036 | ||
| 4х70 | 33,0 | 1331 | ||
| 4х95 | 37,5 | 1763 | ||
| 4х120 | 40,5 | 2116 | ||
| 4х150 | 43,7 | 2526 | ||
| 4х185 | 47,7 | 3085 | ||
| 3х50+1х25 | 28,1 | 28,5 | 896 | 918 |
| 3х70+1х25 | 31,0 | 1131 | ||
| 3х95+1х35 | 36,1 | 1510 | ||
| 3х120+1х35 | 39,4 | 1782 | ||
| 3х150+1х50 | 46,5 | 2275 | ||
| 3х185+1х50 | 51,5 | 2737 | ||
| 4х2,5 | 10,2 | 11,2 | 115 | 132 |
| 4х4 | 11,8 | 13,3 | 154 | 184 |
| 4х6 | 13,0 | 14,4 | 188 | 220 |
| 4х10 | 15,8 | 16,3 | 275 | 288 |
| 4х16 | 18,5 | 18,9 | 391 | 405 |
| 4х25 | 22,3 | 22,7 | 567 | 584 |
| 4х35 | 25,0 | 25,5 | 733 | 752 |
| 4х50 | 29,1 | 29,6 | 991 | 1016 |
| 5х2,5 | 11,0 | 12,1 | 138 | 159 |
| 5х4 | 12,9 | 14,5 | 188 | 227 |
| 5х6 | 14,2 | 15,8 | 232 | 271 |
| 5х10 | 17,3 | 17,9 | 342 | 357 |
| 5х16 | 20,3 | 20,8 | 489 | 507 |
| 5х25 | 24,9 | 25,5 | 740 | 761 |
| 5х35 | 27,6 | 28,1 | 924 | 947 |
| 2х70 | 30,2 | 790 | ||
| 2х95 | 35,0 | 1046 | ||
| 2х120 | 38,3 | 1244 | ||
| 2х150 | 41,8 | 1476 | ||
| 2х185 | 46,7 | 1840 | ||
| 3х2,5 | 9,4 | 10,3 | 96 | 110 |
| 3х4 | 10,9 | 12,2 | 127 | 152 |
| 3х6 | 11,9 | 13,2 | 154 | 180 |
| 3х10 | 14,4 | 14,8 | 223 | 232 |
| 3х16 | 16,4 | 16,9 | 298 | 309 |
| 3х25 | 20,2 | 20,6 | 451 | 464 |
| 3х35 | 22,3 | 22,8 | 560 | 575 |
| 3х50 | 26,4 | 26,8 | 781 | 800 |
| 3х4+1х2,5 | 11,8 | 12,8 | 147 | 172 |
| 3х6+1х4 | 13,0 | 14,4 | 181 | 214 |
| 3х10+1х6 | 15,2 | 16,3 | 255 | 274 |
| 3х16+1х10 | 18,5 | 18,9 | 371 | 385 |
| 3х25+1х10 | 20,8 | 21,3 | 499 | 515 |
| 3х25+1х16 | 21,5 | 21,9 | 524 | 540 |
| 3х35+1х16 | 24,2 | 24,6 | 658 | 676 |
| 3х50+1х16 | 27,2 | 27,7 | 852 | 874 |
| 3х70+1х35 | 32,2 | 1213 | ||
| 3х95+1х50 | 36,5 | 1613 | ||
| 3х120+1х70 | 39,5 | 1952 | ||
| 3х150+1х70 | 42,5 | 2268 | ||
| 3х185+1х95 | 46,5 | 2803 | ||
| 3х240+1х120 | 52,1 | 3561 | ||
| 4х50 | 29,8 | 1057 | ||
| 4х70 | 33,0 | 1354 | ||
| 4х95 | 37,5 | 1792 | ||
| 4х120 | 40,5 | 2147 | ||
| 4х150 | 43,7 | 2560 | ||
| 4х185 | 47,7 | 3126 | ||
| 4х240 | 53,5 | 4012 | ||
| 5х50 | 32,9 | 1336 | ||
| 5х70 | 37,0 | 1745 | ||
| 5х95 | 41,2 | 2227 | ||
| 5х120 | 44,8 | 2687 | ||
| 5х150 | 48,4 | 3221 | ||
| 5х185 | 52,8 | 3891 | ||
| 5х240 | 59,5 | 4965 | ||
| 5х50 | 32,2 | 1262 |
«Новые» алюминиевые сплавы в США и Канаде
Электротехнические сплавы серии 8000
Еще в начале 1970-х годов в США и Канаде были разработаны несколько новых алюминиевых сплавов для изготовления алюминиевых проводов и кабелей. Стандарт ASTM B 800 включает 6 таких сплавов, часть из них были запатентованы. Все они имеют повышенное содержание железа, а также добавки некоторых других элементов. Основные различия химического состава, например, алюминиевого сплава 8030 и марки алюминия 1350 показаны на рисунке 6.
Рисунок 6 – Сравнение химического состава
алюминиевого сплава 8030 и марки алюминия 1350
В настоящее время для изготовления алюминиевых кабелей и проводов применяются только два алюминиевых сплава – 8030 и 8176 (таблица 4) . Европейский стандарт EN 573-3 также включает в серию 8000 только эти два электротехнических алюминиевых сплава (таблица 5). Для удобства сравнения показана также таблица 6 с химическим составом сплавов 8030 и 8176 по ГОСТ Р 58019.
Таблица 4 – Сплавы 8030 и 8176 в ASTM B 800
Таблица 5 – Сплавы 8030 и 8176 в EN 573-3
Таблица 6 – Химический состав сплавов 8176 и 8030 по ГОСТ Р 58019-2017
«Американские» и «российские» сплавы 8030 и 8176
Отметим, что российские сплавы 8030 и 8176 существенно отличаются от своих американских и европейских аналогов (см. таблицы 4-6). На рисунках 7 и 8 показаны пределы содержания основных легирующих элементов в сплаве 8030 (железо-медь) и 8176 (железо-кремний) по ASTM B 800 и по ГОСТ Р 58019. Российские сплавы имеют значительно более низкое содержание легирующих элементов – железа, меди и кремния.
Рисунок 7 – Пределы содержания железа и меди в сплаве 8030
по ASTM B 800 и ГОСТ Р 58019
Рисунок 8 – Пределы содержания железа и кремния в сплаве 8176
по ASTM B 800 и ГОСТ Р 58019
Алюминиевые жилы в американском NEC
Согласно американскому Национальному электрическому кодексу (NEC) все алюминиевые жилы должны изготавливаться из электротехнических алюминиевых сплавов серии 8000:
- Цельные – размеры 12, 10 и 8 AWG
- Многожильные – от 8 AWG и более.
Алюминиевые жилы менее 12 AWG (3,31 мм2) в Кодексе не рассматриваются.
Справка:
American wire gauge (AWG) – это стандартизированная система размеров для диаметров круглых токопроводящих жил – от 40 до 0000(4/0). Чем больше число AWG, тем меньше физический размер жилы. Фрагмент таблицы AWG см. на рисунке 9.
Рисунок 9– Фрагмент таблицы AWG
Применение алюминиевых проводов в США и Канаде
В настоящее время в США и Канаде алюминиевые провода из сплавов 8030 и 8176 доступны на рынке только начиная с размера AWG 8 (8,37 мм2) . Это можно видеть также в каталогах и презентациях производителей алюминиевых проводов и кабелей, которые в 1970-х годах первыми начали применять сплавы 8030 и 8176 – Alcan Cable и Southwire . Для внутренней проводки нужны алюминиевые провода с размерами AWG 10 и AWG 12.
В презентации компании Alcan представлена наглядная схема стандартного применения алюминиевых проводов и кабелей для передачи электроэнергии от электростанций к жилым домам (рисунок 10) : везде, но не внутри самих домов!
Рисунок 10 – Применение алюминиевых проводов в США и Канаде
При строительстве новых жилых домов для разводки внутренней проводки, как правило, применяют медные провода – об этом прямо указано и на сайте американской Алюминиевой Ассоциации .
Вместе с тем, для подключения крупных бытовых потребителей электрической энергии – сушилок, кондиционеров, бойлеров, электроплит – обычно применяют именно алюминиевые кабели. Кроме того, во многих американских домах для подвода электрической энергии от общей электрической сети до распределительного щитка дома также применяют кабели с алюминиевыми жилами. В этих случаях применяют алюминиевые жилы 8 и 6 AWG (8,37 и 13,3 мм2) .
За последние 20 лет значительно возросло применение алюминиевых проводов в качестве «фидерных» (подводящих) электрических линий для высотных зданий, больниц, отелей, стадионов и, уже в последнее время, дата-центров .
Условия эксплуатации
Эксплуатацию кабеля АВВГ можно производить при температуре окружающей среды от -50°С до +50°С. Я бы вам посоветовал прокладывать на открытом воздухе, в сухих и влажных производственных помещениях. Кабель АВВГ, имеющий заполнение между жилами, может прокладываться в земле при условии низкой коррозионной активности почвы и отсутствии сильных механических нагрузок. Может быть проложен без предварительного подогрева при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Срок службы 30 лет.
Маленький совет: я вам не рекомендую прокладывать кабель АВВГ в земле.
Я постарался ответить на ваш вопрос: что такое кабель АВВГ? Все что вам нужно знать про кабель, описано выше. Сечение подбирайте по мощности электроприборов. Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Цена кабеля АВВГ зависит от стоимости материалов применяемых в его изготовлении, текущая цена складского кабеля АВВГ указана в разделе прайс-лист, скидки предоставляются от объема заказа, окончательную стоимость уточняйте у менеджера.
Купить кабель АВВГ могут физические и юридические лица по наличному и безналичному расчету, отгрузка складского кабеля АВВГ производится в течение одного дня после оплаты.
Маркировка силовых кабелей с ПВХ-изоляцией
Теперь подробнее о маркировке различных модификаций силового кабеля АВВГ, на основании которой можно составить краткое описание каждого продукта.
Символьная маркировка
Первая буква в названии электротехнического изделия не меняется, поэтому жилы такого кабеля изготавливаются исключительно из алюминия. Если данной буквы нет (в других марках провода), то жилы производятся из меди.
Помимо АВВГ существуют другие модификации – АВВП, АПВГ, АВБбШв, АПвБбШв и т. д. В зависимости от позиции та или иная буква указывает на определенную конструкционную особенность:
- Буква, расположенная на втором месте, характеризует материал изготовления изоляции отдельных жил. Как писалось выше, «В» – поливинилхлорид, «П» – полиэтилен, «Пв» (если буква строчная, то относится к заглавной, стоящей с левой стороны от нее) – полиэтилен вулканизированного типа. Еще одна особенность – при отсутствии «А» второй символ оказывается на первом месте (ВВГ), а значит, на одну позицию влево смещается каждая буква данного списка.
- Символ на третьей позиции характеризует материал, из которого изготовлена оболочка всего провода. «В» – поливинилхлорид, «А» – алюминий, «Бб» – бронированная защита из стальной или оцинкованной ленты.
- Буква на четвертой позиции характеризует наличие дополнительной защиты на кабеле. Символ «Г» говорит о ее отсутствии, в таком случае провод так и называется – голый. Буквы «Шш» указывают на то, что дополнительная внешняя оболочка представляет собой поливинилхлоридный шланг.
Помимо символов «Т», «П» и «ож» к аббревиатуре могут приписываться следующие значения:
- нг – изделие не поддерживает горение;
- LS – материалы изготовления при горении выделяют минимальное количество дыма и вредного газа;
- LTx – во время горения не происходит испарение токсичных или слаботоксичных веществ.
Цифровая маркировка
Из примера, рассмотренного выше, становится понятно: первое число после буквенного обозначения указывает на номинальное напряжение в вольтах. Иногда оно указывается в киловольтах. Тогда аббревиатура выглядит следующим образом – АВВГ-0,22. Затем следуют цифры, характеризующие количество токоведущих жил и указывающие на их сечение (все они имеют одинаковое сечение).
Назначение
Кабель силовой АВВГ в основном служит для распределения и передачи электроэнергии на разных стационарных установках в переменное номинальное напряжение 0,3/0,5 кВ или 0,6/1 кВ. При этом частота подачи электрического тока – 0 Гц и более.
Данное устройство используют в системе электроснабжения. АВВГ-кабель служит проводником между потребителем и источником тока. Прокладывают его под землей, а при необходимости и в кабельных каналах или под открытым небом.
Используют для прокладки во влажных и сухих производственных помещениях, в блоках, на кабельных эстакадах, трассе, туннелях, шахте, для подключения бытовой аппаратуры и лабораторной. Также кабель используют для прокладки вертикальных и горизонтальных электрических магистралей, прокладки в местах с разной степенью коррозии и взрывоопасности (класс 1б, 1г и II), а также на открытом воздухе. АВВГ-кабель предназначен для одиночной прокладки.
Небронированный кабель может использоваться в местах, не подверженных механической вибрации.
Силовые кабели при одиночной прокладке горение не распространяют.
Кабель, имеющий индекс «НГ» и «НГ-LS», при эксплуатации в пучках не распространяет горение.
Может быть плоской формы и обозначаться в маркировке буквой «П». Кабели в тропическом исполнении обозначены буквой “Т”, указывающей на устойчивость к воздействию плесени и грибов.
Конструкция кабеля
Электротехническое изделие имеет простое строение. Токоведущие жилы изготавливаются из качественного алюминия. Их количество варьируется от одной до шести. Они бывают однопроволочными (монолитными) или многопроволочными. В первом случае к маркировке добавляется буквенное обозначение «ож». Если эти символы отсутствуют, то кабель – многопроволочный.
Изоляция имеет определенную цветовую маркировку, соответствующую общепринятым международным стандартам. Синяя оболочка указывает на «нулевой» проводник, желто-зеленая или коричневая – заземляющий, красная – фаза. Если в кабеле несколько фаз, то выбираются другие цвета – черный, оранжевый, зеленый, фиолетовый и т. п.
Многие производители изделий добавляют между внешней оболочкой и остальной частью кабеля лавсановую ленту. С ее помощью обеспечивается оперативное, быстрое и безопасное удаление оболочки. В двужильном кабеле поперечные сечения токоведущих жил всегда одинаковые, в другие случаях величина может отличаться. Часто меньшее сечение имеет либо заземляющая, либо нулевая жила, но в шестижильном АВВГ-кабеле сечение меньше и у той, и у другой.
