Автоматический выключатель с независимым расцепителем — в чем его преимущества?

Пример неправильного, но очень популярного способа управления независимым расцепителем.

Проект ЭО содержит вот такую схему (можно увеличить):

Таких схем в проекте несколько для разных распределительных шкафов – в итоге независимых расцепителей с десяток.

Направления электрооборудования, подлежащее отключению, запитывается через вот такую группу автомат + независимый расцепитель:

Более того, в проекте ЭО идут дальше и указывают как именно должен срабатывать независимый расцепитель от пожарной сигнализации:

То-есть не контролируется ни один участок цепей отключения вентиляции.

Но шкафы ЭО уже заказаны, собраны и установлены.

Схема управления независимым расцепителем в проекте пожарной сигнализации, соответствующая существующему электрооборудованию, может выглядеть только так:

Тут видно старания подогнать под требования контроля целостности цепей управления.

Источником управляющего сигнала будет контрольно-пусковой блок “С2000-КПБ” с контролем целостности цепи до релейного усилителя “УК-ВК”:

Внедряют даже контроль состояния автомата вентсистемы при помощи шлейфа прибора “Сигнал-20М”:

Вот только участок “УК-ВК”->Независимый расцепитель никак не контролируется.

Автоматический выключатель защиты сети с электромагнитным расцепителем

Разобравшись, как работает автомат с тепловым расцепителем, перейдем к следующему вопросу. Защитное устройство, разбор действия которого мы провели только что, срабатывает не сразу (на это требуется не менее секунды), поэтому оно не в состоянии эффективно защитить цепь от сверхтоков короткого замыкания. Для решения этой задачи в АВ дополнительно устанавливается электромагнитный расцепитель.

Расцепители автоматических выключателей электромагнитного типа включают в себя катушку индуктивности (соленоид), а также сердечник. Когда цепь работает в обычном режиме, поток электронов, проходя сквозь соленоид, формирует слабое магнитное поле, неспособное оказывать влияние на функцию сети. При возникновении короткого замыкания происходит мгновенное увеличение силы тока в десятки раз, и пропорционально ей возрастает мощность магнитного поля. Под его влиянием ферромагнитный сердечник мгновенно сдвигается в сторону, оказывая воздействие на механизм отключения.

Поскольку процесс усиления магнитного поля при коротком замыкании происходит за доли секунды, электромагнитный расцепитель под его воздействием срабатывает моментально, отключая питание сети. Это позволяет избежать серьезных последствий, связанных со сверхтоками КЗ.

Независимые расцепители ABB

Независимые расцепители ABB делают возможным дистанционное использование выключателя. Независимый расцепитель S2C-A применяется совместно с автоматами ABB серии S200 и автоматическими включателями дифференциального тока серии DS200. Независимый расцепитель способен задействовать автовыключатель на дистанции (без непосредственного контакта). Разнообразие серийных моделей такого устройства, как независимый расцепитель ABB, позволяет выбрать оптимальный вариант его установки в практически любых автоматических выключателях. В том числе независимый расцепитель подходит для дистанционного отключения выключателя.

Ограничение длительности управляющщего импульса и контроль целостности.

Если независимый расцепитель подключен по схеме с отключением катушки от управляющей цепи после сработки – то в системе пожарной сигнализации возникнет сигнал “Авария” в результате обрыва цепи управления.

Чтобы этого избежать необходимо подключать катушку расцепителя напрямую к ППУ, минуя дополнительные контакты. Ведь время активации выхода пожарной сигнализации можно ограничить при конфигурировании системы.

Возможно сигнала, возникающего при обрыве, будет достаточно для диагностирования внештатной ситуации и нет необходимости в применении дополнительного сигнального контакта.

И обрыв цепи управления и физическое выключение автомата будет вызывать один и тот же сигнал “Авария”.

Не знаю можно ли делать такое обобщение, исходя из ГОСТ Р 53325—2012, в котором написано:

Устройство и принцип работы автоматического выключателя

Многих интересует, для чего нужен автоматический выключатель, а также устройство и принцип действия автоматического выключателя. Сегодня в нашей статье мы постараемся ответить на эти вопросы.

Итак, начнем с первого вопроса. Автоматический выключатель устанавливают для того, чтобы защитить кабели, провода, а также электроприборы от короткого замыкания (к.з.) и перегрузки.

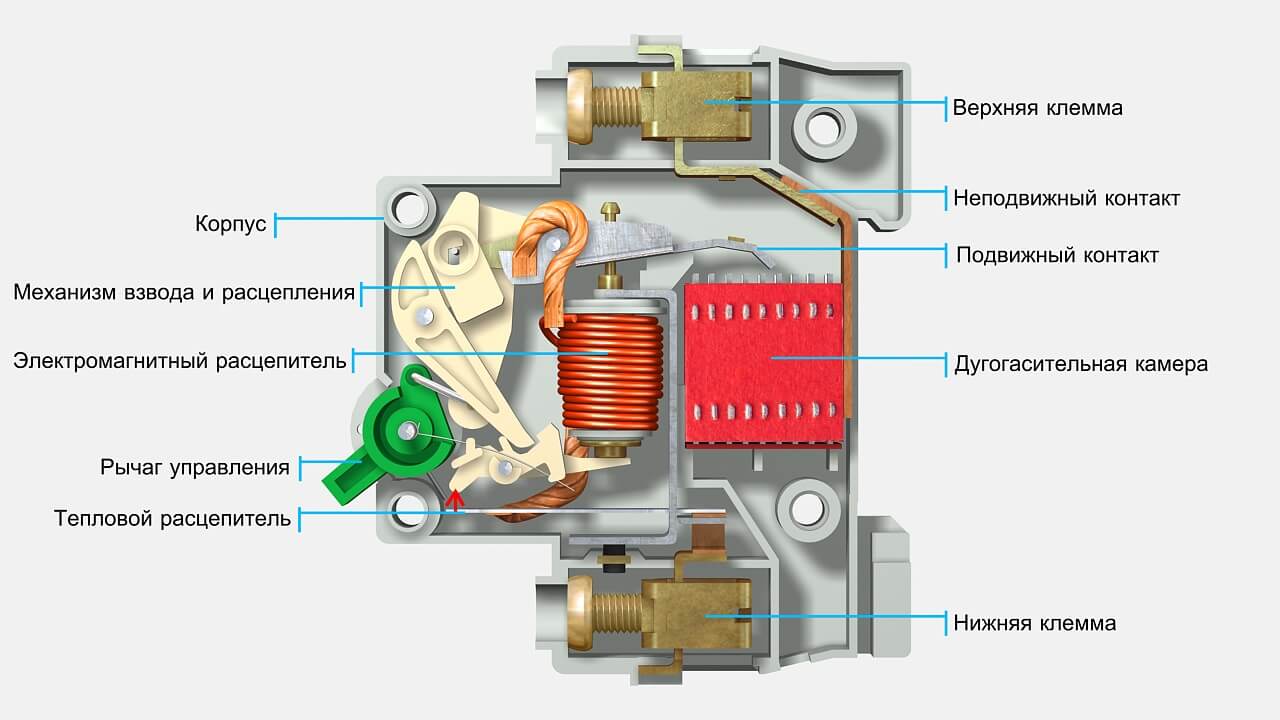

Устройство автоматического выключателя

Модульный автоматический выключатель внешне представлен в виде корпуса и рычага управления, которые выполнены из ПВХ-пластиката пониженной горючести. Также невооруженным взглядом можно определить клеммы (нижняя и верхняя) для подключения кабеля или провода. Внутри же корпуса защитного аппарата размещаются следующие элементы:


Принцип работы автоматического выключателя

Работа автоматического выключателя в различных режимах происходит по такому принципу:

1. Нормальный режим.

Во время взвода рычага управления выключателем приводится в движение механизма взвода и расцепления, тем самым осуществляя коммутацию силовых контактов. После коммутации ток протекает от питающего провода или кабеля, подключенного к винтовому зажиму, через этот зажим по контактам, сначала по неподвижному, а затем и по подвижному. Далее ток проходит через гибкую связь, катушку электромагнита, снова через гибкую связь и биметаллическую пластину, и в конце через нижний винтовой зажим к отходящей линии, «питающей» электроприбор.

2. Короткое замыкание.

В данном режиме электромагнитный расцепитель автоматического выключателя должен произвести мгновенное отключение нагрузки. Принцип действия заключается в следующем:

За защиту от перегрузки отвечает тепловой расцепитель. Принцип работы данного расцепителя заключается в следующем: когда ток, протекающий через биметаллическую пластину, становится равным или больше установленного значения, пластина нагревается и постепенно изгибается. Достигнув определенного угла изгиба, она надавливает своим кончиком на рычажок спускового механизма. Таким образом автомат отключается.

Стоит отметить, что терморасцепитель, в отличие от магнитного, является более медлительным. Для его срабатывания требуется больше времени, но зато он более точный и легче поддается настройке.

Мы рассказали об устройстве и принципе работы автоматического выключателя. Также вы можете посмотреть наше видео, в котором детально показано, как устроен автомат и принцип его работы.

Модель SHUNT 250 VAC

Этот независимый расцепитель (схема подключения показана ниже) изготавливается на базе диодного выпрямителя. Располагается он над реле. Если говорить про параметры устройства, то отрицательное сопротивление системы составляет 44 Ом. В данном случае пороговая перегрузка равняется не более 24 А. Для подключения модификации имеется компактный конденсаторный блок. Проводники в данном случае используются с изоляторами. Всего у модели имеется три пары резисторов. Располагаются они над выпрямителем. Стабилизатор в данном случае производителем не предусмотрен. Для маломощных приводов данная модель подходит идеально.

Методика проверки действия расцепителей автоматических выключателей

Нередко возникают споры, которые требуют уточнения, как правильно провести поверку работоспособности расцепителей, в особенности этим интересуются монтажники-любители, то есть люди, справляющиеся собственными силами при установке автоматического оборудования.

Для начала проведите визуальный контроль, то есть осмотрите всю коробку

Важно, чтобы корпус был целым с отсутствием деформации;
Попробуйте клавишу выключателя, следите за тем, чтобы он без затруднений принимал форму во включенном положении, также и в противоположном значении;
Требуется провести прогрузку, другими словами, проверку автоматического устройства на предмет расцепления сети при неблагоприятных условиях. Этот эксперимент проводится на специализированном оборудовании под руководством опытных электриков

При помощи определенных способностей элементарно фиксируется время срабатывания расцепителя с момента поступления повышенного напряжения.
Освободите расцепитель от стенок корпуса и проследите за ним под воздействия оборудования. При произошедшей утечке тока, пластина должна за доли секунды нагреться и деформироваться, а это сигнал об отключении рычага автомата.

При проверке теплового срабатывания фиксируют время, за которое автомат перейдет в отключенное состояние под воздействием напряжения.

Расцепитель с индукционной катушкой

Для чего служит расцепитель? Прежде всего его задачами считается осуществление защиты по отношению к электрической сети от напряжения, которое может даже в минимальном показателе, но превышать величину номинального тока, указанного в паспорте устройства

Не забывайте обращать внимание на классность прибора, она обозначает на каком этапе должна прекратиться подача электричества по цепи

Между двумя видами расцепителей электромагнитным и тепловым имеется разница в отключении автомата. На доли секунды автомат с укомплектованным электромагнитным свойством сработает быстрее.

Посмотрите короткое видео о принципе работы расцепителя на примере расцепителя РММ-47:

Порядок установки расцепителя


Расцепитель автоматического выключателя как единого целого интегрируется в обслуживаемую цепь вместе с защитным прибором. При этом его тепловые контакты или электромагнитный размыкатель вместе с отводом на катушку подключены к входным и выходным клеммам. Крепится комбинированное устройство на дин-рейке распределительного шкафа или на выделенном месте квартирного щитка. Его устанавливают сразу после электросчетчика, от которого в сторону автомата прокладывается отдельный фазный провод. От самого автоматического выключателя коммутируемая фаза «пробрасывается» до конечной нагрузки (розетки или выключателя света).


Подключение независимого расщепителя

Другая картина наблюдается при монтаже автоматического выключателя с независимым расцепителем, который располагается отдельно от основного устройства. В этом случае приходится прокладывать дополнительную проводку и коммутировать прибор согласно прилагаемой к нему электрической схеме. По этим проводам в процессе эксплуатации и передаются управляющие сигналы на исполнительный модуль.

Включение в силовую цепь самого автомата производится по типовой схеме, согласно которой возможны следующие варианты:

  • установка трех отдельных автоматических приборов (по одному на каждую фазу);
  • монтаж 3-х полюсного трехфазного выключателя (без нулевой клеммы);
  • использование 4-хполюсной модели (с нулевым контактом).

Независимый расцепитель: принцип работы конструкции PH-47

Работает устройство простым образом, не требуя никаких дополнительных аксессуаров, за что и ценится среди специалистов электрохозяйства.

Как уже отмечалось, прибор компонуется в единый модуль с автоматическим выключателем – добавляется к автомату с правой стороны (если смотреть спереди).

При этом рычаг управления независимого расцепителя вводится в «окно» механизма защитного отключения автомата.


Сопряжение двух устройств в единый модуль: 1 – рычажный механизм PH-47; 2 – «окно» механизма защиты автомата; 3 – кнопка «взвода» PH-47; 4 – корпусные штифты фиксации; 5 – корпусные пазы фиксации; 6 – отверстия для организации «стяжки» Для обеспечения устойчивости (фиксации) сопряжения корпуса автоматического выключателя и корпуса независимого расцепителя, на корпусной поверхности приборов имеются специальные штифты и пазы.

Кроме того, после сочленения модулей, как правило, используется дополнительное стягивающее крепление (винтами или штангами).

Типы встроенных расцепителей

Первая разновидность—это бытовые. Их механизм срабатывает исключительно от напряжения, которое проходит по главной цепи автоматического выключателя. Такие приспособления способны работать дистанционно в отличие от других защитных систем для электрических сетей. Расцепитель активно помогает отключить от сети все приборы и источники, которые регулярно потребляют электроснабжение, в случае при заметном отклонении напряжения от заданной нормы. Однако, подобная установка обладает и недостатком, который переводит потерю энергии в тепловое выделение и проводит ее через изоляционный проводник. Иногда такой фактор приводит к неправильному отсоединению выключателя.

Внешний вид расцепителя

В новейших образцах и системах наблюдается устранение этого недостатка за счет наличия биметаллической пластины, которые ранее не применялись в формировании автоматического защитного устройства. Это способствует препятствию к перегреву автомата.

Конструкция автоматического выключателя

Вид спереди

Автоматические выключатели в стандартном модульном исполнении, шириной 17,5 мм:

Автомат ВА47-29 В6 TexEnergo

Удобство, которое уже стало обязательным – окошко на передней панели, через которое видно индикаторный флажок.

Автомат TexEnergo – индикатор включения на лицевой панели

Когда автомат выключен, он зеленый (безопасно), когда включен – красный.

Левая сторона

TexEnergo – левая стенка, вид на штрих-код

Что мы тут видим?

Круглая заглушка вверху слева – под ней находится отверстие для дополнительного сигнального или блокировочного контакта.

Я снял заглушку и сделал фото в выключенном и включенном состояниях. Металл внутри – это часть подвижного (верхнего) контакта:

Отверстие под сигнальный контакт – выключено, включено

TAM14B06-1 – это артикул товара, в котором зашифровано краткое описание:

  • TAM – название модельного ряда,
  • 1 – количество полюсов,
  • 4 – обозначение серии ВА47-29,
  • В – тип время-токовой характеристики срабатывания расцепителей,
  • 06 – номинальный ток теплового расцепителя (6А),
  • 1 – видимо, версия.

Далее, первые три цифры на штрих-коде (468), означает, что страна-изготовитель – Россия. Видимо, тут некоторое допущение – Россия это родина бренда TexEnergo и официальное местонахождение поставщика (Московская область, деревня Черная Грязь)

Также присутствует стандартная картинка, говорящая о том, что оптимальная длина оголенной части провода – 12,5 мм.

Правая сторона

С другой стороны – также отверстие для сигнального контакта, и более информативная картинка:

Вид справа – особенности подключения

Если снять заглушку с этого окошка, станет видно рычаг (коромысло), который приводит в действие механизм размыкания контактов.

Тепловой расцепитель в окошке воздействует на рычаг отключения автомата

Указано, что максимальное сечение для этого автомата – 16 мм². На сайте TexEnergo указано сечение 25 мм². Думаю, и то и другое значение неверно – это экономически не выгодно, и технически нецелесообразно. Для данного номинала и серии на практике 6 квадратов хватит с головой.

Защелка для монтажа на ДИН-рейку сделана удобно – она легко фиксируется в открытом состоянии перед монтажом, и так же легко защелкивает автомат на ДИН-рейке.

Автомат TexEnergo снизу – вид на защелку

Для примера – двухполюсный автомат:

Двухполюсный автомат С32, фиксатор ДИН-рейки открыт

Напоследок – про схему автомата, которая указана на верхней его части:

Схема электрическая защитного автомата – на верхней части корпуса

На схеме видно вверху вниз:

  • верхняя клемма, обозначена цифрой 1,
  • верхний неподвижный контакт с гашением дуги,
  • нижний (подвижный) контакт,
  • электромагнитная защита (прямоугольник),
  • тепловая защита (дуга)
  • нижняя клемма, цифра 2.

К слову, на сайте TexEnergo указана схема с другим расположением защит:

Электрическая схема автомата

В принципе это неважно. Но если пойти на принцип, когда вскроем автомат, увидим, что сначала идет электромагнитный, а потом – тепловой расцепитель

Как на корпусе автомата

Как на корпусе автомата.

Забегая вперед, вот части электромагнитного и теплового расцепителя, по которым проходит ток:

ЭМ и тепловой расцепители автоматического выключателя

Сверху вниз: подвижный контакт, катушка электромагнитного расцепителя, биметаллическая пластина теплового расцепителя, нижняя клемма.

Схема подключения к сухому контакту через контактор 24В (пускатель)

Использование контактора на 24В является наиболее популярным способом подключения оборудования к сухому контакту, особенно в системе пожарной сигнализации.

Это решение наиболее сбалансированное, оно позволяет реализовать различные варианты коммутации в электрике.

Используется контактор и питающий трансформатор на 24В. В коммутационное устройство заводится один из выходящих проводников трансформатора, а затем подключается к клеммам контактора.

На однолинейной схеме наглядно виден принцип работы этой связки:

Условное обозначение контактора, очень похоже на расцепитель, но есть у них и важные различия, просто сравните обе схемы.

У представленного варианта коммутации есть масса достоинств, но и без недостатков не обошлось:

Расцепитель мгновенного действия. В МЭС (стандарт МЭК 60050‑441) термин “мгновенный расцепитель” определён так: расцепитель, который оперирует без какой бы то ни было преднамеренной временнóй задержки.

В стандарте МЭК 62271‑100 термин
“мгновенный расцепитель” определён так же, как определен этот термин
в МЭС.

В стандарте МЭК 60947‑1
2007 г.
и в предыдущей его редакции (1999 г.) определён термин “мгновенное
реле или расцепитель”: реле или расцепитель, который оперирует без какой
бы то ни было преднамеренной временнóй задержки.

В ГОСТ Р 50030.1
использован термин “реле или расцепитель мгновенного действия”,
определённый как “Реле или расцепитель, срабатывающие без заданной
выдержки времени”.

В стандарте МЭК 61992‑1
термин “мгновенное реле или мгновенный расцепитель” определён
следующим образом: реле или расцепитель, который оперирует без преднамеренной
задержки.

В стандарте МЭК 60077‑4
термин ” (мгновенный) расцепитель сверхтока” определён так:
устройство, которое вызывает расцепляющее оперирование без какой бы то ни было
преднамеренной временнóй задержки в тех случаях, когда ток достигает
определённого значения.

Представленные определения термина
“мгновенный расцепитель” из стандартов МЭК характеризуют такой
расцепитель, который оперирует без какой бы то ни было преднамеренно
установленной выдержки времени. Для национальной нормативной документации
рассматриваемый термин целесообразно поименовать расцепителем мгновенного
действия и определить его следующим образом:

расцепитель мгновенного действия – расцепитель, срабатывающий без выдержки
времени.

Любой расцепитель мгновенного
действия побуждает автоматический выключатель срабатывать мгновенно – без
заранее установленной выдержки времени. Если расцепитель мгновенного действия
представляет собой расцепитель сверхтока, то он инициирует мгновенное
размыкание автоматического выключателя в тех случаях, когда сверхток в его
главной цепи превышает определённое значение. Автоматический выключатель
бытового назначения оснащён расцепителями сверхтока, которые включают в себя
электромагнитные расцепители короткого замыкания, срабатывающие без какой бы то
ни было выдержки времени, т. е. их оперирование полностью соответствует
функционированию расцепителя мгновенного действия.

Тепловые расцепители автоматов

Основным элементом тепловых расцепляющих устройств служит биметаллическая пластина. Она изготовлена из двух металлов, каждый из которых имеет собственный коэффициент теплового расширения.

Оба металла спрессованы между собой и во время нагрева у них возникает различная степень расширения, что в свою очередь вызывает деформацию и искривление пластины. Если ситуация с током не придет в норму на протяжении определенного периода времени, то пластина под действием повышающейся температуры коснется контактов автомата, отключая электрическую цепь.

Таким образом, срабатывание теплового расцепителя вызывается повышением температуры пластины под действием чрезмерной нагрузки на каком-либо участке, находящемся под защитой автомата. То есть, к проводу или кабелю с определенным сечением, можно подключить строго лимитированное количество приборов и оборудования. При попытке включения еще одного устройства, общая мощность приборов превысит ее допустимое значение для данного кабеля. Сила тока начнет расти и вызовет нагрев проводника. Сильный перегрев нередко приводит к расплавлению изоляционного слоя и возгоранию.

Подобная ситуация предотвращается работой теплового расцепителя. Нагрев биметаллической пластины происходит вместе с проводом, и через некоторое время ее изгиб, воздействуя на автомат, отключает подачу тока. После остывания защитное устройство включается вручную с предварительным отключением приборов, вызвавших перегрузку. Без этой процедуры автомат вновь отключится через некоторое время.

Использование теплового расцепителя требует точного соответствия номинала автомата сечению данного кабеля. Несоблюдение этого условия приведет к срабатываниям даже при нормальных нагрузках. И, наоборот, при опасном превышении тока расцепитель не среагирует и проводка выйдет из строя.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

  • для защиты сетей:
    • от коротких замыканий – для этого встроен электромагнитный расцепитель;
    • от перегрузок – для этого встроен тепловой расцепитель;
  • для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики Мгновенное отключениепри коротком замыканиииз диапазона Предпочтительное применениеавтоматического выключателя Нагрузки
B (3-5)·In защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей:

  • сигнализации;
  • измерения;
  • управления.
резистивные
C (5-10)·In защита: — освещения; — розеток; — бытовых электрических приборов. резистивные,индуктивные с низкимпусковым током
D (10-50)·In защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников. индуктивные с высокимпусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
    • сигнализации;
    • управления;
    • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.

Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Принцип работы

Суть функционирования независимого устройства расцепления основана на изменении расположения контактов. Это случается из-за поступления короткого импульса со стороны диодного выпрямителя. В качестве проводника в этом случае выступает транзистор. Регулировка частотности выключателя осуществляется за счет модулятора. Чтобы бороться с электромагнитными помехами, применяется кенотрон.


Автоматический расцепитель PH 47

Внешне устройство — корпус, который изготовлен на основе износостойкой пластмассы. Кнопка активации располагается на передней стороне системы. Сзади на агрегате имеется фиксирующая защелка, в нижней части — винтовые клеммы.

В обычной работе аппарат пропускает ток, который равен номинальному значению (она также может быть меньше). По верхней клемме идет питающее напряжение от внешней сети. После этого ток подается на тепловой выключатель, затем на электромагнитный. Если происходит экстренный случай, то расцепитель отсоединяет защищаемую цепь и выключает автомат.

Важно! Чаще всего причиной срабатывания системы становится короткое замыкание

Деление на группы A, B, C, D

Для работы в различных сетях выпускаются автоматические выключатели, обладающие различными время–токовыми характеристиками. По этому признаку, в соответствии с ГОСТ Р 50345-99

, все автоматы делятся на четыре группы — «A», «B», «C» и «D». К аппаратам каждой из этих групп предъявляются свои требования в части защитных характеристик. Рассмотрим их подробнее.

К расцепителям автоматов с характеристикой типа «A» предъявляется одно требование: при протекании токов, превышающих номинальное значение в 5 раз, его отключение должно происходить за время, меньшее 0,1 с.

Что касается автоматов с характеристиками «B», «C» и «D», существуют как общие для всех трёх групп, так и индивидуальные требования. Они нормируют время отключения при различных уровнях превышения номинального тока:

  • при токе 1,13 Iном, то есть, превышающем номинальное значение на 13%, автоматы с номиналом до 63 ампер должны работать до отключения не менее одного часа, выключатели на ток свыше 63 ампер, соответственно не менее двух часов;
  • ток 1,45 Iном должен приводить к отключению автоматов с номиналом до 63 ампер менее, чем за один час, автоматов свыше 63 ампер – менее, чем за два часа;
  • при превышении номинального тока на 155% (2,55 Iном), автоматические выключатели до 32 ампер отключаются в течение времени от 1 до 60 секунд, автоматы более 32 ампер — от 1 до 120 с.

Характеристики отключения каждой из групп, выглядят следующим образом:

  • тип «B» отключается более, чем за 0,1 секунду при троекратном превышении номинального тока и менее, чем за 0,1 сек. при десятикратном;
  • отключение выключателей типа «C» — более 0,1 сек. при 5*Iном, менее 0,1 сек. при 50 Iном;
  • автомат типа «D» не должен срабатывать ранее 0,1 сек. при десятикратном увеличении номинального тока.

Назначение

Таким образом, технические свойства, которыми обладают автоматические выключатели (краткое обозначение ВА), позволяют использовать их в следующих целях:

  • коммутирование электрических цепей;
  • защита электроустановок путём их автоматического отключения при возникновении аварийного значения тока.

ВА используются в электрических сетях и электроустановках всех уровней напряжения, однако, общепринятый термин «автоматические выключатели» подразумевает низковольтные аппараты, работающие в условиях до 1000 вольт.

Часто встречаемые производители: ABB, IEK, Schneider-Electric, Legrand.

Те автоматы, что функционируют в сетях более высокого напряжения, называть «автоматическими» не принято что, конечно же, не вполне логично. Уровень автоматизации работы оборудования высокого напряжения обычно выше, чем низковольтного. Но главное не путаться в терминологии, чтобы понимать, о чём идёт речь.

Габариты на примере ABB (мм) в зависимости от числа полюсов. Размеры могут отличаться от других производителей, например, высота бывает 80, 88, 90, 104 мм.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
