Технические характеристики и применение SMD 3528

Характеристики

Светодиодная лента 3528 обладает следующими параметрами:

  • напряжение питания — 12/24 В;
  • угол раскрытия светового луча — 120°;
  • диапазон температур — от -40° до +85°;
  • количество элементов на 1 погонный метр ленты — 60, 120, 180, 240 шт.;
  • цвет платы (гибкой основы) — белый, черный, коричневый или желтый;

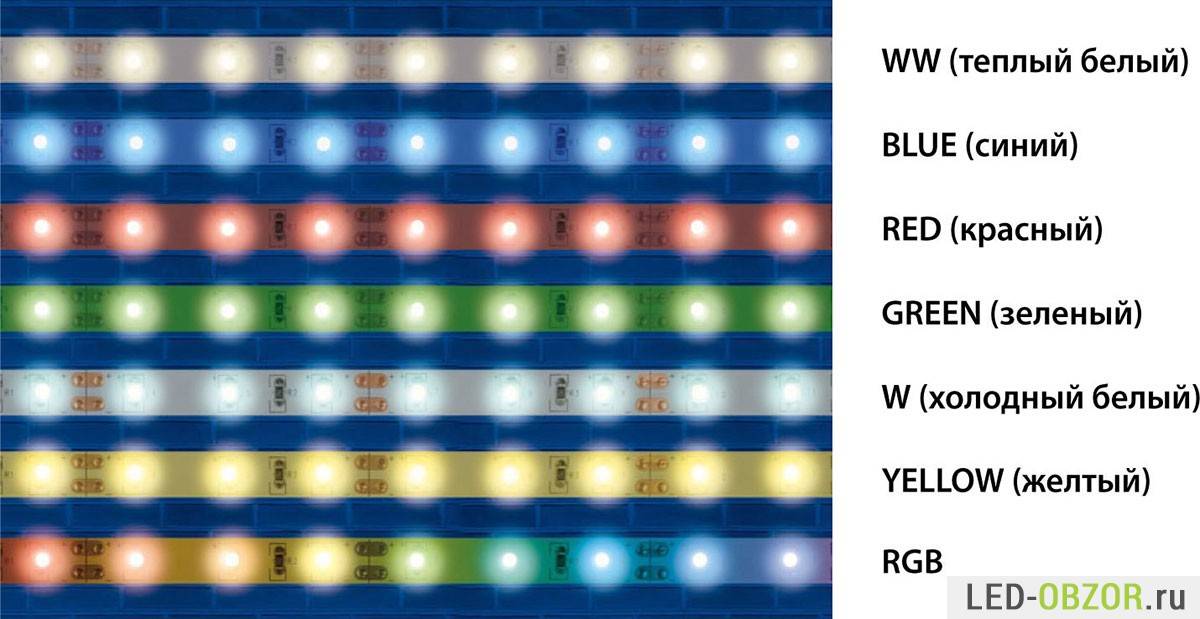

  • цвет светодиодов — белый, зеленый, красный, синий, желтый, RGB;
  • величина светового потока — от 48 до 320 лм (для лент с 60 LED элементами на 1 п.м.);
  • мощность — от 2,4 до 19,2 Вт;

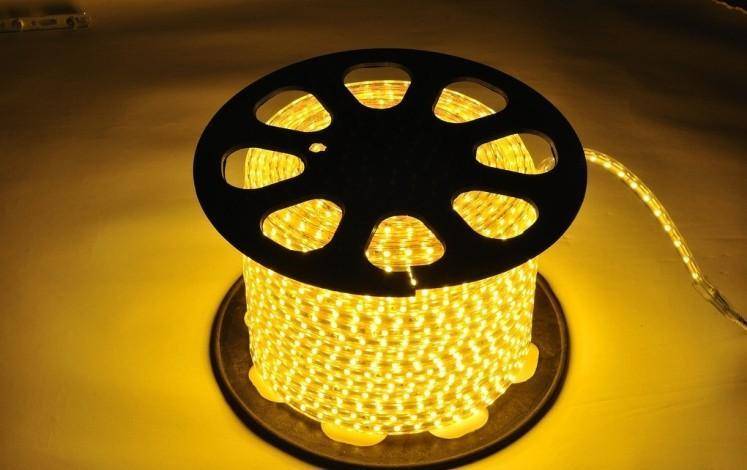

  • длина бобины — 5 м;
  • имеется возможность деления ленты на отрезки по 3, 6 элементов согласно разметке на поверхности гибкой основы.

Пятиметровые отрезки ленты, имеющиеся в продаже, имеют такую длину не случайно. Это — оптимальный вариант, позволяющий получить максимальную яркость свечения без перегрузки отдельных элементов. Увеличение длины (и, соответственно, светодиодов) снизит яркость. Для каждой бобины требуется собственный блок питания на 12 или 24 В в зависимости от конструкции ленты.

Технические характеристики SMD 3528

  • Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
  • Характеристика белых диодов 3528 (2800-7000К).
  • Световой поток генерируется в диапазоне от 5 до 11 лм.
  • Светоотдача составляет 40 лм/Вт.
  • Теплоотвод отсутствует.
  • Угол рассеивания 90.
  • Область светоизлучения 4.5 мм.
  • Рабочая температура от -40 до +85 градусов.
  • Яркость сильно зависит от температуры.
  • Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
  • Рассеиваемая мощность 100 мВт.
  • Прямое напряжение 2.8-3 В.
  • Максимальный рабочий ток 25А.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Технические характеристики SMD 3528

  • Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
  • Характеристика белых диодов 3528 (2800-7000К).
  • Световой поток генерируется в диапазоне от 5 до 11 лм.
  • Светоотдача составляет 40 лм/Вт.
  • Теплоотвод отсутствует.
  • Угол рассеивания 90.
  • Область светоизлучения 4.5 мм.
  • Рабочая температура от -40 до +85 градусов.
  • Яркость сильно зависит от температуры.
  • Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
  • Рассеиваемая мощность 100 мВт.
  • Прямое напряжение 2.8-3 В.
  • Максимальный рабочий ток 25А.

Конструктивные особенности

Светодиодная лента SMD 3528 является одним из представителей первого поколения LED-светильников повышенной яркости. Несмотря на усиленную конкуренцию со стороны более новых моделей SMD 5050, они остаются популярными и востребованными. Конструкция ленты ничем принципиально не отличается от более современных моделей. В ее состав входят:

  • светодиоды;
  • токопроводящие дорожки;
  • балластные резисторы.

Количество токопроводящих дорожек может быть либо 2 (для монохромных элементов), либо 4 (для RGB-конструкций). Все светодиоды разбиты на группы по 3 или 6 штук, в зависимости от общего числа элементов. Каждая группа размещена на собственном отрезке, являющемся самостоятельной частью, которую можно штатным способом отделить от ленты и присоединить к другому отрезку.

Светодиодная лента 5В WS2813 против светодиодной ленты 5В WS2812B

Другим недостатком последовательной связи является то, что, поскольку все данные передаются по одному проводу, любой разрыв в цепочке приведет к выходу из строя всей полосы после этого.

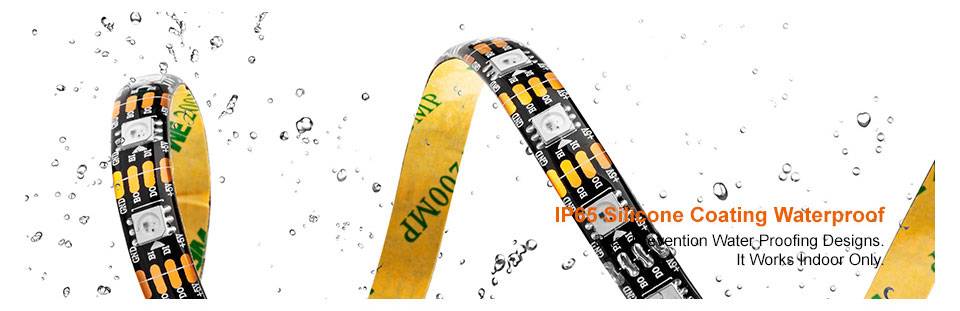

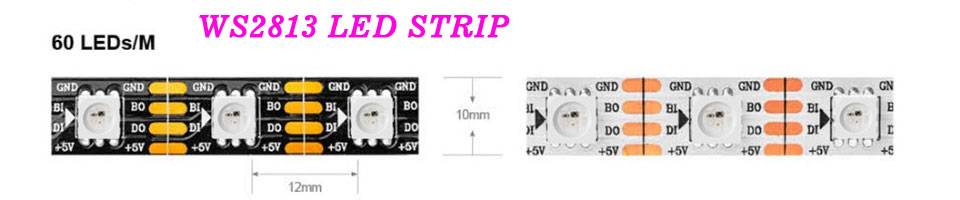

Адресные светодиодные ленты ws2813 предназначены для решения этой проблемы. на ws2813 есть две разные линии данных, помеченные как di и bi, что означает ввод данных и резервное копирование.

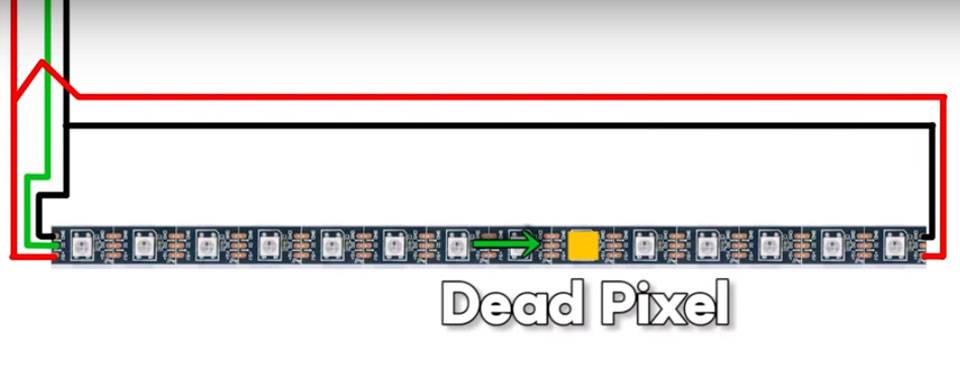

Это позволяет адресной светодиодной ленте продолжать работать в случае битого пикселя. Поскольку двухканальный канал будет действовать как сквозной, до тех пор, пока два последовательных светодиода не перестанут работать, остальная часть цифровой светодиодной ленты должна продолжать функционировать.

Это делает адресные светодиодные ленты ws2813 идеальными для ситуаций, когда к полосам нельзя получить доступ для ремонта, например, если вы собираетесь залить их эпоксидной смолой.

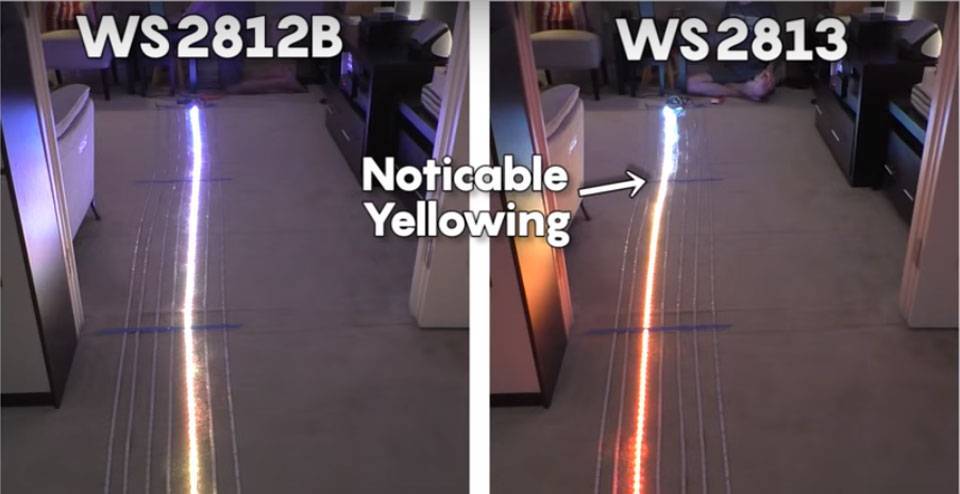

К сожалению, как и SK9822, светодиодные ленты WS2813 RGBIC показали очень плохие результаты с точки зрения точности цветопередачи.

Они продемонстрировали заметное пожелтение примерно после 45 пикселей при полной яркости. Кроме того, энергопотребление было предсказуемо меньше, учитывая повышенное внутреннее сопротивление, и требовалось всего 12,15 Вт на всю светодиодную ленту при освещении на полной яркости. Я ожидаю, что это число значительно возрастет с увеличением количества точек подачи мощности.

Способы отличить от подделок

SMD 3528 выпускаются различными производителями, такими как LG, Philips, Samsung. Тем не менее, существует большое количество китайских подделок, сильно уступающих по качеству оригиналам. Для удешевления производства практикуется использование чипов меньшего размера при неизменных размерах корпуса, — мощность и яркость таких копий, как правило, в несколько раз меньше, чем у оригинальных образцов.

С первого взгляда распознать подделку довольно сложно, но есть несколько отличительных свойств:

  1. Алюминиевое основание. У оригинальных LED основание выполнено из меди, в отличие от поддельных. Теплопроводность алюминия ниже, чем у меди, из-за чего во время работы температура поддельных светодиодов будет выше. Кроме того, алюминий обладает меньшей массой, поэтому при сравнении нескольких предпочтение следует отдавать тем, которые весят больше.
  2. Количество часов наработки. Существует стандарт LM80, определяющий количество часов работы перед снижением светового потока до 80%. Добросовестные производители указывают срок службы в соответствии с этим стандартом. Производители подделок ограничиваются общим заявлением часов.
  3. Низкая цена. Поскольку копии не могут составить конкуренцию оригиналам по техническим характеристикам, они продаются по заниженной цене.

Диод в цепи постоянного тока

Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.

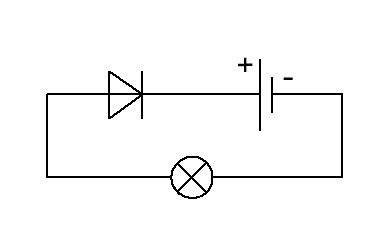

прямое включение диода

Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.


диод в прямом включении

Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.


обратное включение диода

Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.


обратное включение диода

Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.

Как правильно расшифровать маркировку?

Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.

Тип SMDКол-во кристалловГабариты, мм
352813,5х2,8х1,4
50503 / 45х5х1,6
563015,6х3х0,75
57301 / 25,7х3х0,75
301413х1,4х0,75
283512,8х3,5х0,8

Как определить светодиод по внешнему виду?

Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.

Тип SMDКол-во кристалловГабариты, ммМощность, ВтТок, мАСветопоток, Лм
352813,5х2,8х1,40,02 / 0,06205-7
50503 / 45х5х1,60,0260 / 8018-20
563015,6х3х0,750,2-0,415058
57301 / 25,7х3х0,750,5 / 1150 / 30050 / 158
301413х1,4х0,750,1-0,12309-13
283512,8х3,5х0,80,2 / 0,5 / 160 / 150 / 30020 / 50 / 100

Как определить полярность светодиода?

В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.

На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.

Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

Размеры и конструкция элемента

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

  • широкий диапазон рабочих температур от -40°С до +85°С;
  • незначительное тепловыделение;
  • большой запас прочности;
  • способность работать при низком входном напряжении;
  • минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

  • LG;
  • Samsung;
  • Philips.

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Особенности и область применения

Световые диоды 3528 SMD имеют кристаллы InGaN или AlGaInP. Такой тип предназначен для поверхностной установки. Форма чипа прямоугольная с размерами, соответствующими аббревиатуре 3528, то есть длиной 3,5 мм, шириной 2,8 мм, а толщина 1,4 мм.

Соединяющие контакты находятся на меньших сторонах. Поверхность вскрыта люминофором. Внутри располагается один либо три кристаллика. Когда проводится ток, то именно эти кристаллы и обеспечивают свечение. При наличии одного кристалла, светодиодная лента SMD 3528 называется монохромной.

При этом излучение проходит только в одном тоне.

От тона диода зависит освещенность, измеряемая люменами: белый тон – 3,2–5,5 Лм, синий – 0,6–0,85 Лм, красный и желтый – от 1,2–1,6 Лм, зеленый – 2,8–3,5 Лм.

Катодный выход находится на стороне среза. Это надо знать, когда проводится диагностика чипа мультиметром. При этом красный отвод замыкает анод, черный катод. При этом происходит загорание кристалла, а на табло отображается единица.

Рассеивающий угол составляет 130 градусов. Яркий свет поступает по центру. Поэтому такие световые диоды чаще применяют для освещения конкретного объекта. Если требуется более рассеивающий поток света, то в осветительный прибор устанавливается дополнительно рассеивающая линза.

Особенностью выступает и наличие диодов на погонном метре. От количества зависит способ размещения. Одна лента может размещать 60, 120, 180, 240 световых диодов.

Лента 3528 имеет свои положительные стороны использования:

  • Лента применяется в разных помещениях, главное, чтобы был доступ воздуха, температура не превышала 60 градусов.
  • Различные цвета и яркость.
  • Размеры позволяют производить крепление в труднодоступных местах.
  • Легкость установки, вне зависимости от расположенности плоскости.
  • Низкая рабочая температура.
  • Гибкость позволяет делать разные формы.
  • Лента может разрезаться на полосы любой длины, при этом каждая из них сохраняет свои рабочие способности.
  • Эксплуатационный срок до 50000 часов.
  • Безопасное напряжение для человека.

Недостатком выступает факт применения блока питания, что приводит к дополнительным покупкам.

Область применения:

  • общие системы освещения;
  • подвесная потолочная конструкция;
  • подсветка рабочих, декоративных зон;
  • рекламные щиты, витрины в магазинах;
  • автомобильная подсветка, установка в фары;
  • дорожные знаки и пр.

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

  1. Применять низкотемпературные сплавы.
  2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
  3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
  4. Допускается кратковременный нагрев светодиода до 300°C.
  5. Пайка оплавлением может быть произведена не более двух раз.

Электрические характеристики светодиодов 3528

Таблица – параметры светодиода 67-11-C70100H-AM

Из таблиц видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 3528. То есть светодиоды могут иметь разное прямое падение напряжения при разном цвете свечения. Например, осветительные smd светодиоды 3528 обычно выпускаются на прямое  напряжение 3 вольта. Однако существуют светодиоды 3528 разных цветов на прямое напряжение от 2 до 3,2 вольт. Номинальный прямой ток светодиодов 3528 обычно 20 миллиампер. Вне зависимости от цвета. Светодиоды типоразмера 3528 являются маломощными светодиодами. Мощность их обычно составляет 0.06 ватта.

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Стоит отметить что SMD типоразмера 3528 могут также иметь другое устройство и характеристики. К примеру, они могут состоять из нескольких кристаллов. Светодиоды 3528 RGB типа (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов одновременно, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении и питании определенной силой тока. К примеру, вот такой 4-пиновый индикаторный светодиод 3528. У него три минусовых контакта – катода, отдельно для каждого кристалла. А также один общий плюсовой вывод – анод.

SMD Светодиод-3528 RGB обычно имеет характеристики

Общий анод

Цвет: красный/зеленый/синий

Сила света: 120-150/200-300/70-95 мкд

Длина волны: 620-625/520-525/460-470 нм

Прямое падение напряжения: 2,0-2,6/3,0-3,4/3,2-3,4 в

Прямой ток: I (мА): 20 мА

4-контактные светодиоды 3528 с двумя (справа) и тремя (слева) кристаллами

Светодиоды 3528 могут состоять из двух кристаллов и светиться двумя разными цветами поочередно. При этом они имеют четыре контакта. Два катода (-) и два анода (+). Или же три контакта. Два анода и один общий катод.

Как видно из вышерасположенных таблиц, два одинаковых по размеру светодиода Everlight Europe изготовлены на разные ток и напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов  показано в расположенных ниже  графиках.

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов. В добавок ко всему прочему, драйвер должен иметь запас по мощности

Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания

В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок. Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться

Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Что такое светодиод 2835 SMD LED

У светодиода СМД2835 в международной классификации:

  1. 2835 – ширина и длина корпуса светодиода, выраженные в десятых долях миллиметра: 2,8 мм и 3,5 мм. Высота корпуса – 0,8 мм.
  2. SMD – аббревиатура, образованная от английского Surface Mounted Device – устройство поверхностного монтажа.
  3. LED – аббревиатура названия светодиода на английском языке – Light-emitting diode, светоизлучающий диод, СИД.

Светодиод SMD2835 – это светоизлучающее полупроводниковое устройство. В основе его p-n переход, образованный на границе двух полупроводниковых металлов p и n типов проводимости. В p-металле – объемная «дырочная» проводимость атомов, потерявших электрон и ставших «дыркой». Происходит движение условных положительных частиц – дырок. В n-металле носителями являются электроны. При подаче электроэнергии дырки и электроны движутся навстречу друг другу.

Движущийся электрон имеет высокий энергетический потенциал. Притягиваясь к дырке, он занимает в атоме пустое место, происходит их рекомбинация и образуется квант света, выходящий из торца p-n перехода. Процесс свечения, выхода квантов, будет продолжаться до тех пор, пока на переход подается электроэнергия.

Светодиодные ленты SMD 3528

На основе 3528 выпускаются светодиодные ленты LUX. Самые мощные из них способны обеспечить световой поток в 1500 Лм/м при потребляемой мощности около 20 Вт/м. Количество светодиодов в них достигает 240 шт/м, и питаются они напряжением 24 В. Самые экономичные ленты обеспечивают световой поток 300-400 Лм/м (60 светодиодов на метр) при мощности 5 Вт/м и напряжении 12 В. Широкое применение такие ленты нашли в интерьерной подсветке, например на кухне, для достижения лучших результатов led ленту используют вместе с профилем.

Ленты подключаются к сети 220v с помощью драйвера напряжением 12 или 24 В. При этом максимально допустимая длина одной ленты составляет 5 метров. При превышении этого значения ленты следует соединять параллельно, как показано ниже.

Подключение цветной ленты  RGB отличается, об этом стоит почитать здесь.

Ниже представлен ролик, на котором демонстрируется один из способов подключения RGB — комплекта с функцией дистанционного управления. Комплект состоит из ленты SMD 3528, драйвера, инфракрасного блока управления и пульта ДУ.

Основные выводы

Светодиодная лента 3528 предназначена для создания иллюминации участков или архитектурных элементов, украшения и оформления жилых и общественных помещений. Она обладает сравнительно низкими показателями яркости и светового потока, что делает ее пригодной для реализации дизайнерских решений интерьерной или ландшафтной подсветки, но для полноценного освещения светодиодная лента 3528 не подходит.

Большое количество конструкционных и цветовых вариантов позволяет подобрать оптимальный вариант, способный максимально гармонично вписаться в интерьер данного помещения или в систему благоустройства участка.

Предыдущая

СветодиодыВиды и схема прибора для проверки светодиодов

Следующая

СветодиодыХарактеристики и преимущества светодиода Пиранья

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
