Категории автоматических выключателей: A, B, C и D

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Общие сведения об автоматах

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристикиДиапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВНазначение
Aот 1,3IнДля защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
Вот 3Iн до 5IнДля защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
Сот 5Iн до 10IнДля защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
Dот 10Iн до 20IнДля защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
Kот 12 IнДля защиты промышленных цепей использующих индуктивную нагрузку.
Zот 4 IнДля защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.

Что приведет к неминуемому разрушению корпуса.

Разновидности защитных устройств

Существует несколько видов АВ, которые подключаются в сеть с целью контроля состояния проводки и, в случае необходимости, прекращения подачи тока. Они могут быть следующими:

  • Мини-модели (маленьких габаритов).
  • Воздушные (открытого типа).
  • Устройства защитного отключения (сокращенное наименование — УЗО).
  • Закрытые (элементы устройств размещены в литом корпусе).
  • Дифференциальные (автоматические выключатели, совмещенные с УЗО).

Мини-модели

Эти аппараты предназначены для работы в цепях, нагрузка в которых невысока. Функцией дополнительной регулировки они обычно не обладают. В этом ряду представлены устройства, которые могут выдерживать ток осечки величиной 4,5 – 15А. Для заводскихх мощностей они не подходят, поскольку сила тока на предприятиях значительно выше их номинала. Поэтому подключают их, как правило, в бытовую проводку.

Большой популярностью пользуются автоматы, входящие в производственную линейку французской фирмы Schneider Electric. Номиналы АВ, выпускаемых этой компанией, могут составлять 2 – 125А, поэтому можно выбрать пакетник для домашних линий различной мощности.

Воздушные (открытые) устройства

Если суммарная мощность приборов, подключенных в сеть, велика, и номиналы автоматов, о которых говорилось выше, недостаточны, следует выбирать воздушные защитные устройства. Номинальный ток отсечки пакетников открытого типа на порядок превышает аналогичный показатель мини-моделей. Чаще всего они бывают трехполюсными, но в последнее время многие компании наладили производство четырехполюсных автоматов.

Защитные устройства открытого типа следует устанавливать в распределительных шкафах, оснащенных изнутри специальными DIN-рейками.

Если класс защиты шкафа – от IP55, то его можно размещать вне здания. Корпус этого оборудования сделан из тугоплавкого металла и надежно защищен от проникновения влаги, что позволяет обеспечить высокий уровень безопасности автоматов, расположенных внутри него.

Воздушные АВ имеют большое преимущество перед миниатюрными. Оно заключается в возможности настройки их номинальных характеристик с помощью специальных вставок, которые ставятся на активный контакт.

Закрытые автоматические выключатели

Корпус этих устройств отливается из тугоплавкого металла, что обеспечивает их идеальную герметичность и делает пригодными для эксплуатации в тяжелых условиях. Максимальный показатель напряжения, который могут выдерживать такие автоматы, составляет 750В, а тока – 200А. Закрытые АВ классифицируются по типу действия на следующие группы:

  • Регулируемые.
  • Тепловые.
  • Электромагнитные.

Выбирать оптимальный тип следует, исходя из решаемых задач.

Наиболее высокой точностью обладают электромагнитные закрытые автоматы, определяющие с минимальной погрешностью среднеквадратичный показатель активного электротока и моментально обесточивающие сеть в случае КЗ, не допуская серьезных последствий.

Электромагнитные автоматы успешно используются для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать силу тока величиной до 70 кА. Цифра, обозначающая номинал автомата по току, нанесена на его корпус.

Все типы закрытых выключателей могут иметь от двух до четырех полюсов. Благодаря этому они могут быть использованы для защиты электросетей любых зданий и сооружений жилого и нежилого типа.

Устройства защитного отключения

В качестве самостоятельных защитных аппаратов использовать устройства защитного отключения не следует, поскольку их основной задачей является защита человека от внезапного поражения электричеством. Поэтому устанавливать их рекомендуется вместе с АВ, или приобретать дифференциальный автомат, в составе которого УЗО уже имеется. В первом случае нужно учесть, что в первую очередь должно устанавливаться устройство защитного отключения, а после него автоматы.

Если изменить порядок монтажа, то короткое замыкание приведет к выходу УЗО из строя в результате слишком высокой нагрузки.

Защитные характеристики C, B и D автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

  • для защиты сетей:
    • от коротких замыканий – для этого встроен электромагнитный расцепитель;
    • от перегрузок – для этого встроен тепловой расцепитель;
  • для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

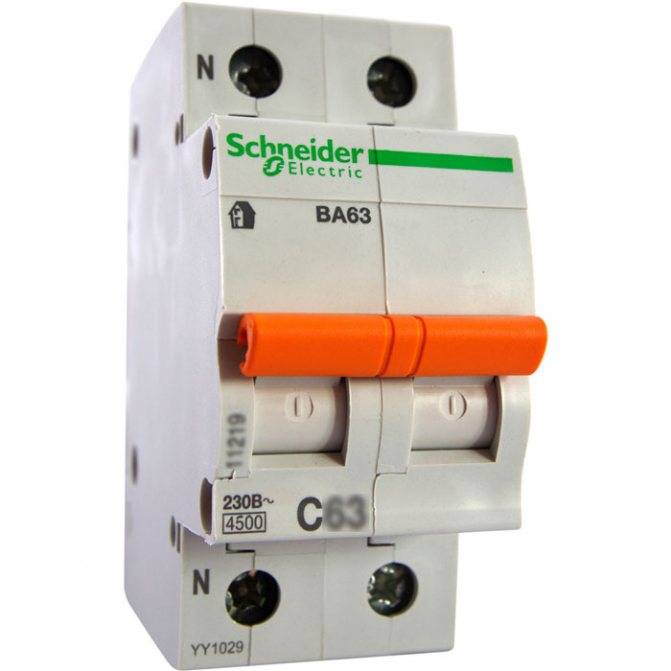

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристикиМгновенное отключение при коротком замыкании из диапазонаПредпочтительное применение автоматического выключателяНагрузки
B(3-5)·In
  • длинных кабелей;
  • сетей с электронагревательными приборами (плитой, бойлером);
  • маломощных сетей:
    • сигнализации;
    • измерения;
    • управления.
резистивные
C(5-10)·In
  • освещения;
  • розеток;
  • бытовых электрических приборов.
резистивные, индуктивные с низким пусковым током
D(10-50)·In
  • электрических двигателей (стиральных машин, водяных насосов);
  • низковольтных трансформаторов;
  • ламп-разрядников.
индуктивные с высоким пусковым током

где In – номинальный ток автоматического выключателя.

Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
    • сигнализации;
    • управления;
    • измерения.

Характеристика C автоматического выключателя

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.
