Как сделать светильник из светодиодной ленты на 12 и 220 Вольт своими руками

Урок 3.

КПД светодиодов и отвод тепла.

Ну, основные познания мы получили, есть еще немного, но это освоим по ходу. Понимаю, как всем не терпится узнать как сделать светильник своими руками. Чуточку терпения, – подходим…

Еще несколько слов о светодиоде. У современных светиков кпд достигает 50 – 60 %. Много это или мало? КПД обычной лампы накаливания 5 – 7 %, т.е. на свет тратится 5 %, а на “побочный продукт”, — тепло до 95 %. А ведь мы лампочку включаем не греться. И тем не менее, пользуемся.

Перейдем к светику, кпд его, можно сказать на порядок выше (в 10 раз), и при этом 50 % преобразуется в свет, а 50 % продолжает работать обогревателем.

10 “современных” белых светиков без труда заменят лампу накаливания (по светоотдачи) в 100 ватт, потребляя при этом, ватт 12 – 14 (есть такие светики, что и в 10 ватт можно уложиться, но они значительно дороже).

К чему я это? К тому, что лампа накаливания греет на 95 ватт, а 10 светиков, – 12 ватт, деленные пополам (кпд 50 %), – 6 ватт тепла. И это тепло надо отвести от светика, и рассеить. Поэтому, светикам требуется радиатор.

В большинстве случаев в роли радиатора используют алюминий. В промышленных вариантах это могут быть специально отлитые, или от фрезерованные радиаторы.

Мы будем использовать, то что попадется под руку (у кого что есть).

Это может быть и крышка от кастрюли, и кусок гардины, и сковорода, и разный алюминиевый “хлам” который найдется в доме.

Еще немного теории которая потребуется нам дальше…

Сколько алюминия потребуется?

Чем больше, тем лучше. Больше площадь рассеивания, –  лучше охлаждение, – дольше прослужат светики.

Но, почему то, я догадываюсь, что из присутствующих, не все алюминиевые олигархи…

Поэтому, попробую уточнить. Начнем с того, что алюминий – алюминию рознь. Очень много разнообразных сплавов, которые влияют на теплопроводность алюминия. А так как понять, что попалось алюминий, дюраль, или что то еще проблематично…, советую цифры изменять только в большую сторону.

Мощность.

Еще один момент. Хотя светики (которыми мы будем пользоваться) считаются одноваттными (1 W), это не очень соответствует действительности…

Почему?

Дело в том, что мощность зависит от произведения напряжения на ток.

Т.е. P (мощность) = U (напржение) * I (ток)

Соответственно, синий светик, имеет мощность (при стандартном включении)

3 (вольта) * 0,35 (А) = 1,05 ватта

Соответственно, красный светик, имеет мощность (при стандартном включении)

2 (вольта) * 0,35 (А) = 0,7 ватта

В формуле значение тока ставится не мА (милиамперах), а в А (амперах).

Из результатов видно, что красный светодиод потребляет примерно  на 30 % меньше, чем синий. И соответственно греться будет меньше, и площадь рассеивания тепла тоже потребуется меньше.

Мои рекомендации: Площадь радиатора должна быть не менее 30 см2 на 1 ватт рассеиваемой мощности, желательно 40 (с учетом неизвестности теплопроводящих свойств алюминия).

И конечно, не надо подгонять до каждого см2. Цифры даю все равно, — рекомендуемые.

Пример.

Допустим, Вы остановились на светильнике в 20 ватт. Рекомендуемая площадь радиатора 600 – 800 см2, будет она 500 см2, – ну, что ж, пойдет. Будет 1000 см2, – тоже пойдет, но тыща, – лучше!

Тут образцы, что у меня валялось, и что можно использовать в качестве “радиатора”. (нажмите фото для увеличения)

Слева направо: кусок листового алюминия, профиль от шкафа – купе, стоительный профиль, не знаю от чего профиль, по моему, что то связанное с рекламой. Как раньше упомянул, подойдут кастрюли, сковородки, гардины, уголки, и т.п и т.д.

Процесс сборки

На сегодняшний день существует большое количество вариантов того, как можно сделать светильник с помощью светодиодной ленты. Способ сборки будет завесить от того, какой тип осветительного прибора вы хотите получить в конечном счете:

• горизонтальный;
• вертикальный;
• на ножках.

Делаем отверстия

Рассмотрим некоторые из них более детально.
Половина этапов, которые необходимо проделать в процессе сборки, не зависят от варианта светильника. Поэтому они будут совпадать.
Сборка изделия из светодиодной ленты происходит следующим образом:

• сначала отмеряем длину уголка, необходимого для сборки;
• просверливаем в нем отверстия, с помощью которого прибор будет крепиться к поверхности. В качестве крепежных элементов здесь следует использовать шурупы;

• закрепляем уголок в нужном нам месте;
• устанавливаем в выпиленное место выключатель и припаиваем к ленте провода в месте разреза ее на отдельные кусочки;
• обезжириваем светодиодную ленту с помощью ацетона;

Схема подключения

• затем крепим к установленному уголку светодиодную ленту. Для того чтобы она приклеилась равномерно, ее нужно прикрепить слегка к поверхности, а затем выровнять. После этого можно провести рукой по ленте, окончательно закрепляя ее на выбранном месте;
• далее подключаем провода к адаптеру или блоку питания, имеющему необходимую нам мощность. Обычно мощность составляет 12В.

Как видно из инструкции по сборке, в конечном счете должен получиться осветительный прибор горизонтального способа установки. Его можно эффективно использовать на кухне для подсветки рабочей зоны по приготовлению пищи, столешницы или варочной поверхности. Также такой светильник будет актуален в комнате детей. Здесь его будет уместно разметить над письменным столом под навесной полкой или шкафчиком.
Но помните, что максимальная эффективность освещения такого прибора достигается на высоте в 70-80 см над рабочей поверхностью. При этом свет не будет слепить глаза или раздражать их.

Источник питания 12В

Осталось через штекерный разъем от Power Banka, блока питания или компактной сборки из батареек 18650 подать напряжение 12 вольт и проверить работоспособность всей конструкции.

Источник питания при его небольших разъемах можно закрепить на поясе или положить в карман. Особенно это актуально, если при съемке вы постоянно перемещаетесь, а круговой осветитель находится в одной из рук.

При желании можно сделать вот такой самодельный холдер для батареек.

А его закрепить на обруч. Тогда вообще никаких болтающихся проводов даже близко не будет.

Если батарея большая, она помещается в наплечную сумку. А из нее уже выводятся провода на штекер питания.

1 of 2

При длительной фотосессии лучше иметь более емкостной источник, либо запасной Power Bank. Объясняется это не только быстротой разрядки и малым временем автономной работы небольших батарей

Здесь важно качество снимков на протяжении всей фотосессии

Так например, при просадке напряжения всего лишь с 12,6 вольт до 11 вольт, снижается потребляемый ток. При этом начальная яркость кольца может упасть почти на 30%!

Из-за этого снимки вначале съемки и в конце, могут вас неприятно удивить.

Для того чтобы узнать сколько времени будет светить ваша кольцевая светодиодная лампа для фотосъемки, нужно емкость батареи разделить на потребляемый ток светодиодной ленты.

Данные по ленте берутся из технических характеристик, в зависимости от ее вида.

Как видите ничего сложного в изготовлении кольцевого света нет. Все достаточно просто, элементарно и недорого.

Заказать необходимые комплектующие можно у наших китайских товарищей:

Светодиодную ленту SMD 5630 с CRI больше 80 — здесь. Компактный блок питания на 12В — здесь. Батарейки 18650 по отдельности — отсюда.

Люстра-бабочка

Существуют два способа создания такого светильника:

• Одна большая бабочка.
• «Рой» маленьких мотыльков разного размера.

Отдельные части светильника могут опускаться до полутора метров от потолка.

• В качестве основы берется старый абажур или его каркас.
• Если таких заготовок нет, то можно использовать обод из металла или дерева или толстую проволоку, скрученную в круг.
• Нужно подготовить листы с шаблонами бабочек, чтобы выбрать бабочки необходимых размеров и форм.
• Рекомендуется делать мотыльков хотя бы пяти разных размеров.
• Тогда конструкция будет визуально большей.
• Бабочки вырезаются маленькими ножницами или канцелярским ножом.
• Желательно, чтобы бумага была плотной.
• Вырезанные фигурки окрашиваются разными красками, украшаются блестками, однако на некоторых шаблонах бабочки уже могут быть цветными.
• Чтобы довести изделие до готовности, бабочки фиксируются на лесках и крепятся на основу.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Сборка лампы из светодиодной ленты своими руками

Для начала несколько слов о конструкции самой лампы. Светильник на основе светодиодной ленты обычно состоит из блока питания, профиля для ленты и самой светодиодной ленты.

Светодиодная лента у нас есть, блок питания тоже, осталось определиться с профилем. Ведь от формы профиля зависят конструкция и внешний вид будущего светильника. Но если вспомнить, как выглядит стандартный профиль для светодиодной ленты, то лампа получается достаточно скучной.

Тут нам пришла замечательная, на наш взгляд, идея — использовать в качестве профиля никуда больше не годный остаток плоской хромированной перекладины, которую мы использовали при сооружении плательных секций нашей гардеробной (она же «труба овальная»).

Действительно, все оригинальное просто.

Первым делам подготавливаем профиль – хромированную перекладину. Для увеличения уровня освещенности мы сделали две такие заготовки, которые расположили параллельно друг другу и соединили между собой небольшими металлическими пластинами от мебельной фурнитуры с помощью саморезов.

Для ввинчивания саморезов предварительно можно рассверлить отверстия тонким сверлом. Иначе из-за скользкой хромированной поверхности очень сложно точно закрепить трубы между собой.

Приклеиваем светодиодную ленту на плоскую сторону нашей перекладины, предварительно очистив и обезжирив поверхность. С обратной стороны профиля закрепляем блок питания. Защитный рассеивающий экран в нашем случае не предусматривается, так как особо не нужен.

Теперь аккуратно припаиваем маленькими проводниками в одно целое участки светодиодной ленты на разных трубах

При выполнении этой операции требуются осторожность, чтобы не допустить перегрева и соблюдение полярности при соединении кусков ленты

Наша светодиодная лампа почти готова, теперь всю это красоту необходимо подвесить к потолку. Из подручных средств крепления у нас имеются только мебельные уголки, которые замечательно входят в плоскую трубу по бокам. Соединённые вместе, две трубы крепятся на потолке с помощью двух других уголков.

За счет этого конструкция располагается на некотором расстоянии от потолка и есть место для комфортного размещения блока питания как раз между потолком и лампой. Подвешенный светильник подключаем к питающей сети и оригинальный источник света собранный своими руками готов.

Технические характеристики самодельного светодиодного светильника

Напоследок несколько слов о технических характеристиках нашего изделия. В общем случае световые характеристики такого светильника напрямую зависят от типа и количества светодиодов на ленте. Их может быть 30, 60 и даже 120, а «сдвоенные» экземпляры светодиодных лент, соответственно позволяют разместить в два раза больше светодиодов.

У нас в распоряжении была самая простая лента с 60 светодиодами на метр, типа 3528 и мощностью потребления 4,8 Вт/м. На сдвоенную платформу из труб разместилась лента длиной 3,4 метра или 204 светодиода. Ток потребления самой ленты при напряжении источника питания 12,25 В зафиксирован на уровне 1,16 Ампера.

Значит, с учетом КПД блока питания 0,85, мощность потребления такого светильника равна 16,72 Вт.

Исходя из световых характеристик светодиодов типа 3528, световой поток каждого диода от 3 до 7 люмен. Световой поток нашей ленты заявленный производителем — 240 Люмен/Вт, значит общий световой поток ленты длиной 3,4 м будет около 816 люмен.

С одной стороны эта цифра проигрывает стоваттной всенаправленной лампе накаливания имеющей световой поток за 1200 люмен.

Но за счет однонаправленного расположения светодиодов на ленте, субъективно кажется, что такая лампа светит даже немного сильнее.

Нестандартно используемые мебельные трубы-перекладины в качестве светодиодного профиля не только оказались хорошим теплоотводом, но и весьма свежо смотрятся, прекрасно вписываясь в интерьер. Правда, при выключенном состоянии на светильнике видны проводники, соединяющие участки ленты, которые совершенно её не портят.

А при включенном освещении лампа смотрится совсем как «магазинная». За счет хромированной поверхности перекладины лента и труба кажутся единым целым. Отсутствие рассеивающего экрана обнажает светодиоды, но при этом не снижает светового потока исходящего от лампы.

Сравнение сроков службы и реальной экономии различных энергосберегающих ламп.
Выбираем розетку удачной конструкции
Наш рейтинг производителей розеток и выключателей.

Идеи для вдохновения

Интересные потолочные светильники получаются из дерева — например, собранные из грубых необработанных балок. Также используют фанеру, в которой можно вырезать различные узоры и изображения, рейки, собранные в конструкции разной формы и т. п.

Многообразие вариантов даёт использование бумаги, белой или цветной. Хорошо смотрятся простые фигуры — сфера, цилиндр. Более изысканный вариант — собрать корпус диодной люстры с помощью оригами (шар кусудама, конструкции из соединённых цветов, бутонов и т. д.).

Абажур также делают из деревянных обручей, обтянутых тканью. Материал подбирают под интерьер. Подойдут и остатки от занавесок. Более оригинальная идея — использовать перья, расположив в форме сферы.

Часто собирают корпус из металлических трубок или уголков. Их легко соединить в квадратные или прямоугольные конструкции. Используют и другие подручные материалы. Главное — чтобы они подходили к стилистике интерьера.

Необходимые материалы и инструменты

Основные компоненты светильника из светодиодной ленты:

Светодиодная лента

Оптимальная ширина полосы – 8 мм.

Светодиодная лента рассчитана на 12 Вольт, но встречаются конструкции и для 24-вольтовой сети. По этой причине, чтобы установить и запустить самодельный светодиодный светильник, не обойтись без выпрямителя и адаптера. С помощью контроллера или адаптера происходит преобразование переменного тока 220 В в постоянный ток 12 В с учётом мощности электроэнергии, которую потребляет лента.

На светодиодной ленте может быть нанесён силиконовый слой с одной или двух сторон, защищающий устройство от внешнего воздействия. На другой стороне имеется клейкий слой для приклеивания к поверхности.

Для ленты, как правило, используют диоды и резисторы марки SMD 3528 и 5050 без выводов. Эта маркировка показывает габариты диодов.

Тип светодиода	Количество диодов на 1 метр	Размер мощности
SMD 3528	60	4,8 Вт
SMD 3528	120	7,2 Вт
SMD 3528	240	16 Вт
SMD 5050	30	7,2 Вт
SMD 5050	60	14 Вт
SMD 5050	120	25 Вт

Для светодиодной ленты, рассчитанной на постоянное напряжение 12 Вольт, необходимо наличие блока питания – если включить ее в сеть 220 В, то она сразу же перегорит.

Блок питания

У блока питания может быть разная мощность и форма. Это может быть маломощный прибор, похожий на зарядное устройство, или мощная металлическая конструкция со встроенным кулером. У некоторых блоков питания имеются диммеры и пульты ДУ. Для RGB-ленты необходимо наличие RGB-контроллера, управляющего цветом. У некоторых моделей блока питания существуют цветомузыкальные эффекты и возможно управление ими по Wi-Fi соединению.

Сделать выбор блока питания под самодельную светодиодную лампу не составит большого труда. Это осуществляется исходя из мощности, указанной на ленте. Например, если лента длиной 2 метра имеет мощность 12 Вт, то к ней необходимо наличие 24 Вт, но блок питания должен подбираться с учётом запаса 20%.

Алюминиевый уголок

Размеры его должны быть 10х10 мм, а длина – 1,5 метра. В качестве уголка можно использовать пластиковый электрокороб. Данная замена не скажется на качестве устройства освещения.

Остальные материалы и инструменты:

• шурупы;
• небольшой выключатель;
• электродрель;
• линейка и маркер;
• электролобзик;
• плоскогубцы.

Виды и параметры светодиодных лент

LED-лента представляет собой основу, жесткую (редко), но чаще всего гибкую, на ней уже закреплены работящими ручонками маленькие желтенькие светодиоды. Лента может быть на самоклеящейся основе, либо без нее. Кроме того, на каждой ленте вмонтирован ограничительный резистор. Светодиоды разработаны для использования в сетях низкого напряжения, как правило, 12 вольт, и устанавливаются небольшими группами по три штуки, соединенных последовательно.

После соединения вся группа подключается к адаптеру через ограничивающее сопротивление. Ленту можно разрезать, но кратность порезки зависит от количества сгруппированных диодов. Как правило, встречаются ленты, которые можно делить на участки по 50 мм, но резать нужно в строго обозначенных местах.

Грубо, ленты можно разделить по предназначению на влагостойкие и обычные, а также в каждой из групп есть ленты с клейким основанием и с обычным. Влагозащищенные ленты стоят примерно на доллар дороже и они покрыты специальным водостойким гелем. Их применяют для подсветки аквариумов, для подсветки ванн и бассейнов, а также, как основное освещение в сырых помещениях. Простые ленты ничем не защищаются от воздействий атмосферы и влаги и могут использоваться только внутри помещений.

Что нам понадобиться

Сразу определимся с напряжением:

– 220В – не подходит, для освещения, используется только в качестве подсветки на улице. Свет пульсирует и такого светильника в жилом помещении быть не должно.

– 24В – популярное напряжение светодиодных лент в сфере мощной подсветки, например, используют при организации подсветки ниш из гипсокартона, ниш в потолке, подсветки вывесок и витрин. В общем там, где нужна большая мощность. Главный недостаток — не везде и не всегда можно купить блоки питания с таким выходным напряжением.

– 12В – универсальное напряжение. Такую ленту можно запитать от бортовой сети автомобиля или мотоцикла, а дома использовать с блоком питания. Их можно найти в любом магазине электротоваров, или использовать ненужные БП от бытовой техники, для маломощных светильников подойдет БП от роутера.

В первую очередь нужно выбрать светодиодную ленту. В магазинах представлено много брендов и безымянных товаров, также можно заказать с алиэкспресс. Но если вы хотите, чтобы изделие случило долго нужно подойти к выбору ответственно. Специалисты утверждают, что оптимальным соотношением цены и качества обладают ленты такого производителя, как Arlight.

Есть и другие варианты, которые заслуживают внимания, например, такие как:

• Feron.
• Jazzway.
• Gauss.

Такие бренды, как Philips, Osram или Cree – по праву считаются лучшими, но их продукцию нельзя назвать бюджетной. Например, есть OSRAM VF900-G2-830-05 61.2Вт 24В BT1 — это лента белого цвета, её стоимость 6000 рублей за 5 метров. Тогда как стоимость белой ленты Arlight находится в районе 500-600 рублей за 5 метров (речь идёт о лентах типа SMD5050, 3528, 2835 c количеством светодиодов 60-120 штук на погонный метр).

Кроме светодиодной ленты нужно купить блок питания. Для светильника может быть 2 варианта:

1. В перфорированном корпусе с клеммниками для подключения проводов. Это те блоки питания, которые выглядят как плата, накрытая перфорированной крышкой, провода к ним подключаются с помощью клеммников. Их класс защиты обычно IP20.

2. В закрытом корпусе со штекером и вилкой или проводами для подключения ленты и питающего напряжения. Блоки питания со штекером и вилкой внешне похожи на блоки питания для ноутбуков — если их использовать для поделок, то их внешний вид будет не таким кустарным. Такие БП бывают как герметичными (IP66-6i8), так и не герметичными (IP20), но их корпус все равно исключает поражение электрическим током, и предотвращает случайные касания токопроводящих частей под высоким напряжением.

Как выбрать светодиодную ленту

Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.

Светодиодные ленты различаются по уровню защиты:

• IP33 — силиконовый защитный слой отсутствует;
• IP44 — устойчивы к воздействию пыли и влаги;
• IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
• IP67 — для защиты применяется прочная силиконовая трубка;
• IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.

Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.

Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения

Расчёт мощности светодиодной люстры по площади помещения

Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.

Таблица 1. Нормы освещённости.

Тип помещения	Норма освещенности, лк	Тип помещения	Норма освещенности, лк
Офис общего типа	300	Кухня и жилые комнаты	150
Офис, где проводятся чертежные работы	500	Детская	200
Конференц-зал	200	Ванная, душевые	50
Лестницы	50–100	гардеробная	75
Коридор, холл	50–75	Библиотека и кабинет	300
Архивные помещения	75	Лестницы в жилых помещениях	20
Кладовые и подсобки	50	Бассейн, сауна	100

Таблица 2. Коэффициент высоты потолков.

Высота потолков, м	Коэффициент
2,5… 2,7	1
2,7… 3	1,2
3… 3,5	1,5
3,5… 4	2

Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.

Пример расчёта:

Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.

Рассчитаем нужный световой поток:

Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,

Где X — норма освещенности, для гостиной равна 150,

Y — площадь помещения,

Z — коэффициент, зависящий от высоты потолка 1,2.

Необходимая длина ленты:

L = 3600 / 1,2 = 5 м.

Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.

Подбор блока питания по мощности

Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.

Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:

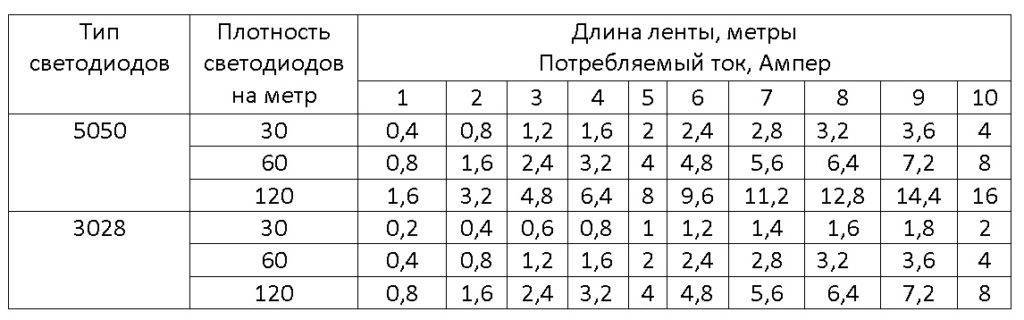

Пример расчёта:

Лента длиной 5 метров, нагрузка на метр равна 14,4 Вт/м. Определить минимальную достаточную мощность блока питания.

Чтобы узнать нагрузку на блок питания, умножаем мощность, потребляемую одним метром гибкой платы, на ее длину и коэффициент запаса прочности:

Рб = Рл * Lл * К = 14,4 * 5 * 1,5 = 108 Вт.

Мощность приобретаемого блока питания должна быть ближайшей большей. Например, в нашем примере можно подключить блок питания на 120 Вт.

Теплый или холодный свет

Важно заранее определить, какой вариант лучше подойдет. Тут все зависит от особенностей фотографирования и окружающей обстановки

Основных вариантов три:

1. Холодный свет. Используется визажистами и стилистами, также подходит для фотографирования еды. Может применяться в современной фотографии, но искажает цвета, делая их более холодными.
2. Теплый свет. Имеет желтый оттенок и может использоваться в некоторых случаях.
3. Естественный свет. Универсальное решение, обеспечивающее естественную цветопередачу и приближенное к солнечному свету. Может применяться практически везде.

Варианты схем ночников

Если в качестве источников света в ночниках или бра планируется устанавливать лампы под цоколь Е27 или Е14, то будет применяться стандартная схема подключения, которая на столько простая, что не нуждается в пояснении.

Простейшая схема подключения лампы в светильнике

Регулирование уровня светового потока — довольно полезная функция для ночника, пример реализации такого устройства (диммера) показан на рисунке.

Устройство диммера

Используемые элементы:

• D1 – динистор DB3;
• D2 — тринистор ВТА12;

Резисторы и конденсатор:

• R1 – номинал 500 кОм;
• R2 — 4,7 кОм, во многих подобных схемах указана мощность резистора 0,125 Вт, что приводит к перегреву, учитывая, что данное сопротивление используется как гасящееся, 2 Вт — минимум для него;
• С – емкость 0,1 мКф 250 В.

Заметим, что при реализации данной схемы возможно мерцание лампы и скачкообразная регулировка яркости. Как правило, это указывает на проблемы с динистором. Собственно, схема далека от совершенства и приведена в качестве примера простейшей реализации.

Необходимо заметить, что регулировать уровень освещения можно только в том случае, если используется лампа накаливания. Учитывая мощность такого источника освещения, реализация будет нерентабельной. Альтернатива – светодиоды.

Основание светильника

Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.

Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей
надежности контакты на плате можно залить клеевым пистолетом.

Ножки
светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только
цемент застынет удалите пластиковую форму.

Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.

В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид
светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не
перепутайте полярность выхода плюс и минус.

Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Подготовительные работы

После составления схемы нужно подготовить все необходимые материалы и инструменты. В качестве основы можно взять галогеновую лампу и снять с нее стекло. К основным элементам относятся и светодиоды. Их количество должно быть наиболее оптимальным, в соответствии с составленной схемой. По этой же схеме подбираются резисторы.

Для сборки понадобится медный провод, паяльник и припой, а также тонкий кусок алюминия, дырокол и быстровысыхающий клей. Галогеновую лампу нужно аккуратно разобрать так, чтобы остался один пустой отражатель. Для самих светодиодов отражателем служит алюминиевый кусочек, размеченный и вырезанный по шаблону. Отверстия под установку ламп пробиваются дыроколом.
