Все об оптоволоконном освещении

Оптоволоконная боковая подсветка

Монтаж и установка оптоволоконной подсветки довольно просты – просто расположите проектор за пределами бани.

Выглядит это так:

  1. В помещении перед сауной располагается проектор. Место установки должно находиться рядом с парной.
  2. По желанию на изделие монтируются дополнительные элементы (к примеру, цветные диски).
  3. По составленной схеме отметьте места расположения волокон.
  4. Выполняем монтаж освещения.
  5. В зависимости от ваших предпочтений, можно поставить или кристаллы, или линзы. Эти световые эффекты можно автоматизировать.

Звездный потолок на основе оптоволокна

На сегодняшний день существует несколько способов, позволяющих создать потолок в виде звездного неба, с использованием оптоволокна и светового генератора. Все они подразумевают монтаж оптико-волоконных нитей и светового проектора.

Простейшим примером подсветки с использованием перечисленных компонентов является знакомый многим читателям светильник, шапка которого состоит из полупрозрачных волосков, переливающихся различными цветами. Внедрив похожие нити, имеющие различную толщину (0,5…3мм), в конструкцию натяжного потолка, можно легко сымитировать свет далеких звезд, обладающих различной яркостью. Оптоволоконные нити располагают в пространстве между основным потолком и полотном натяжного потолка. Иногда их выводят наружу, а иногда полностью скрывают под полотном.

Вывод оптоволокна сквозь полотно наружу гарантирует создателю потолка определенные преимущества. Они заключаются в том, что звезды на потолке горят намного ярче, их отчетливо видно даже в светлое время суток. Но знайте: если проектор, освещающий подобную конструкцию, будет выключен, то каждая нить (если она обрезана заподлицо с полотном) будет выглядеть темной точкой на потолке (особенно, если потолок низкий). Следовательно, если вам пришелся по душе подобный вариант, то реализовывать его следует совместно с нанесением фотопечати. Если нет такой возможности, то необходимо использовать полотна темного цвета. Следуя этим советам, вы сможете максимально замаскировать проколы в потолке.

Если вы решили не продевать оптоволокно сквозь полотно натяжного потолка, то свет «созвездий» идеально будет виден лишь в полной темноте, сияние получится слегка рассеянным. Зато целостность полотна в этом случае не пострадает, а торчащие из него нити не испортят внешний вид потолка днем. Для того чтобы свет казался ярче, следует применять оптоволокно большего диаметра (1-2 мм).

Шаг 9: Устанавливаем нити

Соберём пучки. Например, 7х 85 см или 50x 55cm соединим с помощью термоусадочной трубки, чтобы держать их вместе. Повторим эти действия для всех остальных групп.

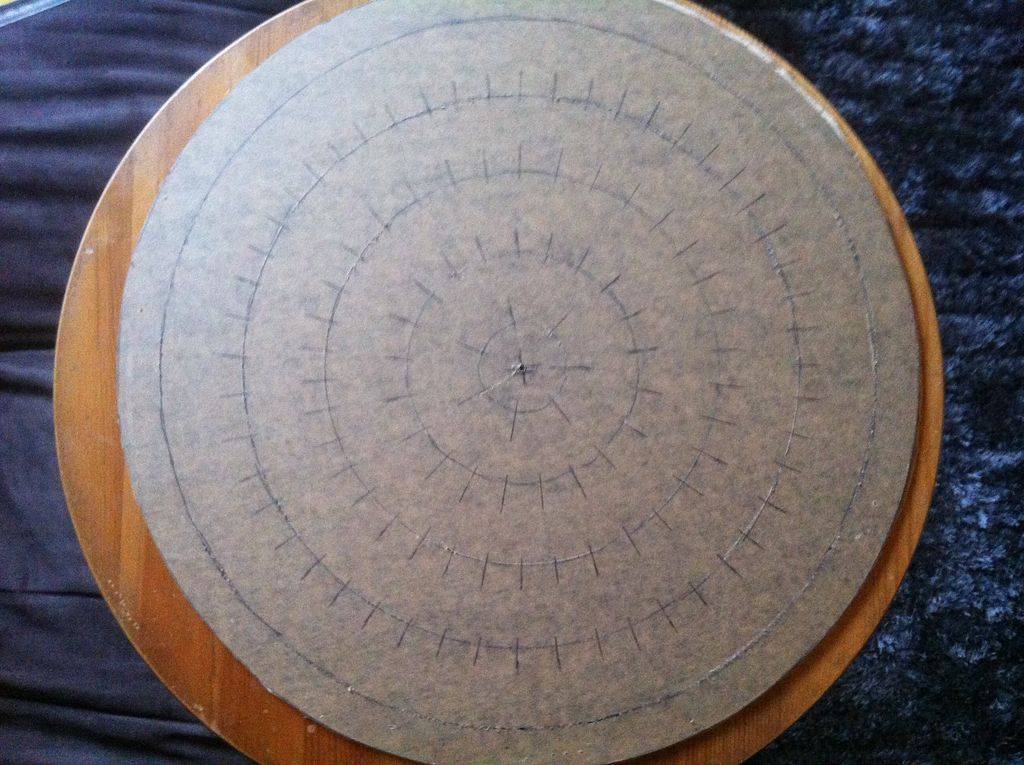

Возьмём 7x 85см нити и каждую прядь пропустим через отверстие на внутреннем кольце нижней пластины.

Повторим это для второго кольца и так далее, пока все волокна не будут установлены.

Вы должны протянуть все нити через одно отверстие! Это позволит гораздо лучше пропускать свет и монтировать нити в закрытый корпус.

Чтобы сделать равномерный срез торца, нагреем шпатель паяльной лампой до тех пор, пока он не будет достаточно горячий для плавки волокон.

Из чего состоят световые фонари

Строение светового фонаря

Световоды работают по такому принципу: свет аккумулируется в верхней сферической части, затем по отражающим поверхностям подается внутрь. Потери составляют от 10 до 40% на каждом метре трубы, до 40% на изгибах. Классический вариант светового туннеля состоит из таких частей:

  • купол (круглое стекло, устанавливается со стороны крыши);
  • кровельная часть;
  • отражающая труба (непосредственно световод);
  • рассеиватель;
  • дополнительные детали – угловые адаптеры, лампы для ночного освещения, другое.

Преимущества

При правильной эксплуатации такие фонари имеют длительный срок службы

Устройства с каждым годом применяются все чаще. Дополнительное естественное освещение устанавливают в производственных помещениях и частных домах. Можно установить световод своими руками в домашних условиях. Монтаж занимает мало времени и сил.

Туннели позволяют сэкономить электроэнергию – по средним данным световоды позволяют тратить до 60% меньше. При правильной установке световодный фонарь служит 10 лет и более – гарантия производителя не менее 5 лет

Устройства теплоизолированы – летом не пропускает тепло, зимой холод (важно для жилых помещений, цветоводства и других)

Световые туннели просты в обслуживании. Есть возможность регуляции освещения. Из дополнительных функций – проветривание, классический светильник (зависит от модели).

Недостатки

При покрытии световода снегом его работоспособность может снизиться до нуля

При всех очевидных достоинствах подобные механизмы имеют несколько минусов, с которыми следует ознакомиться перед установкой. Световод – это устройство, аккумулирующее естественный свет. Поэтому для нормальной работы требуется достаточное количество времени – туннели не подходят для использования в местах с коротким световым днем.

Зимой также могут возникнуть сложности. Если купол будет покрыт снегом, работоспособность и светопропускаемость снизятся, иногда до нуля. Поэтому нужно либо устанавливать другой источник, либо своевременно очищать стекло.

Первоначальная установка имеет высокую цену. Хотя этот недостаток временный – обычный срок окупаемости 2-3 года, а время эксплуатации – более 10 лет.

Где применяется оптоволоконное освещение

Сфера применения волоконно-оптического света очень велика, он может быть использован там, где традиционные системы освещения находят различного рода препятствия:

  • узкие места с недостаточным воздушным пространством для вентиляции;
  • объекты и материалы, чувствительные к нагреванию и ультрафиолетовым лучам;
  • места с повышенной влажностью и т.д.

Места с повышенной влажностью

Исключительным приоритетом пользуются осветительные системы на основе оптического волокна в местах, исключающих присутствие электрических цепей. С точки зрения безопасности, они могут находиться в контакте с водой, газом, воспламеняющимися материалами. С помощью оптоволоконного кабеля раз и навсегда решается вопрос с освещением ванных комнат, душевых кабин, саун и даже русской или турецкой бани, когда присутствие воды и водяного пара выводит из строя самые влагонепроницаемые светильники.

Оптоволоконное освещение для сауны

Оптоволоконное освещение для бани

Подсветка картин, ювелирных изделий, произведений искусства

Волоконно-оптический свет наиболее адекватно передает цветовую гамму предмета и им часто подсвечивают картины, драгоценные камни, произведения искусства, исторические находки, витрины частных коллекций, выставки произведений искусства.

Оптический кабель можно вмонтировать в каркас витрин и, используя различные направленного и рассеивающего типа терминалы, освещать объекты целиком или выделять характерные его части, создавать ореолы света вокруг произведений искусства. При этом, совершенно не нагревая замкнутое пространство витрин и не воздействуя ни тепловым, ни ультрафиолетовым излучением на находящиеся там предметы.

Оптоволоконное освещение фото

Подсветка бассейнов и фонтанов

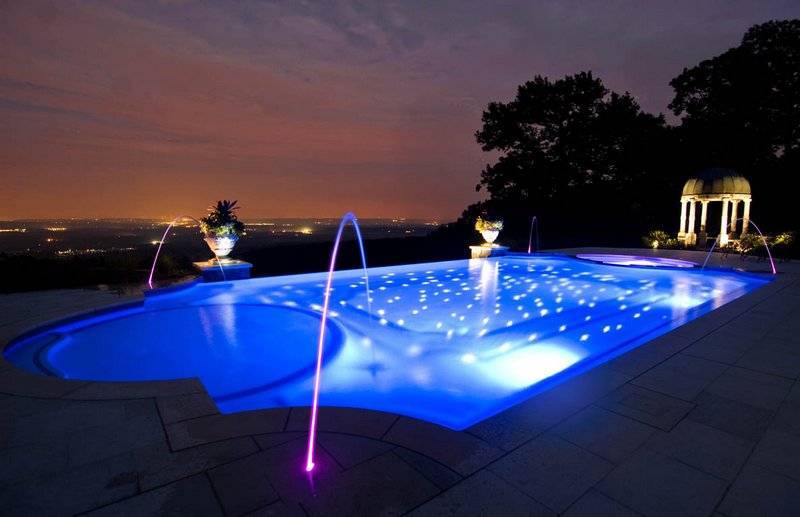

Очень эффектно выглядит декоративное световое обрамление фонтанов, мостов и бассейнов, выполненное непрерывными светящимися линиями, находящимися в непосредственной близости к воде, сверкающей волшебной игрой отраженного света. Оптическое волокно прокладывают вдоль борта или по контуру бассейна и укрепляют с помощью специальных пластмассовых зажимов, а сам источник размещают в непосредственной близости, но недоступной воде нише, с возможностью дальнейшего обслуживания.

Оптоволоконная подсветка для бассейна

Оптоволоконное освещение в местах развлечений

Предметом множества дизайнерских находок может быть волоконно-оптический свет в интерьерах различных мест развлечений – ночных клубах, казино, кинотеатров, детских игровых площадок. Широкий простор дизайнерской фантазии в творении интерьеров офисов, квартир, баров и ресторанов.

Звездное небо и занавесь из «светящихся струй»

Для престижных салонов и магазинов специально разработана новая модульная система, интегрированная с оптическим кабелем, из которой можно изготавливать витрины, встроенные ниши, монтажные профили для стен и потолков. Такие витрины разрешают проблему с перегреванием и порчей размещенных внутри предметов и частую замену ламп. Элегантные, крепкие и универсальные, они могут быть приспособлены под любое помещение и вкус.

Потолок звездное небо оптоволокно

Подсветка с использованием оптоволоконных нитей

Ландшафтное освещение с оптическим кабелем

Нынче невозможно представить изысканный внутренний дворик или газон без подсветки. Традиционно используют внешние светильники с направленным светом для акцентированного освещения элементов архитектуры.

Дизайнеры, используя оптоволоконное освещение, предлагают свое видение архитектурного, эмоционального решения подсветки дорожек, мостиков и беседок непрерывными цветными линиями. Фантастически выглядят светильники в виде выдвигающихся светящихся столбиков, целиком состоящих из оптического материала, бросающих световые кольца на темный газон.

Оптическое волокно в ландшафтном дизайне

Вывеска и реклама

Чрезвычайно практичным является применение волоконно-оптического света в качестве светящихся вывесок и рекламных щитов. Оптическое волокно не подвержено воздействию атмосферных осадков, его можно мыть и стирать пыль, не опасаясь повредить кабель. Простота монтажа и легкость обслуживания, особенно в труднодоступных местах, где вывеска располагается на крышах домов или фасадах крупных заведений, заменяя время от времени лишь лампу в осветителе, позволяет оперативно и экономно восстанавливать первоначальный вид.

Однострочная вывеска, реализованная с помощью одного светящегося оптического кабеля, позволяет каллиграфически выписать название фирмы или ее логотип.

Изготовление ангельских глаз с применением световода

Подсветка в этом случае получается сплошная, как показано на фото.

В данном случае используется несколько другая технология. Источником света также выступают светодиоды, причем они могут быть разного цвета. Однако свет от них попадает в световоды, в торцах которых и стоят излучатели. Эти световоды представляют собой цилиндрические стержни, выгнутые в форме круга под размер фары.

При таком варианте изготовления, основным является изготовление световода. Он представляет собой круглый стержень из оргстекла, и как правило, найти его достаточно трудно. Но зато можно изготовить своими руками. Для этого подбирается подходящий по толщине обычный лист оргстекла, из него вырезается квадратный стержень, примерно 1х1 см. Он обрабатывается напильником, шкуркой для придания ему круглой формы.

Затем шлифуется мелкой шкуркой (нулевкой) и полируется пастой ГОИ или автомобильной полиролью. В итоге будет получен прозрачный круглый стержень, который и послужит световодом.

Его нагревают, и используя подходящую оправку, сгибают по форме будущего места установки. Отрезают необходимую длину, в торце сверлят глухие отверстия, чтобы в них поместились два светодиода. Далее их соединяют с соблюдением полярности межу собой, припаивают балластный резистор и проверяют качество свечения. Весь процесс, как своими руками сделать ангельские глазки в соответствии с этой технологией, приведен на видео

Особенности освещения бани и сауны

Баня и сауна – это источник повышенных значений температуры и влажности в воздухе. Поэтому выбирать и устанавливать приборы освещения в них, нужно исходя из следующих правил:

  1. Материалы светильников и проводки должны иметь влаго- и термоустойчивость, выдерживать прямое попадание кипятка и пара.
  2. Изделия должны быть герметичны и не пропускать влагу внутрь.
  3. При свечении приборы не должны перегреваться и при случайном контакте человека не приводить к поражению электрическим током.
  4. Световое излучение должно быть не резким, но при этом достаточно ярким ввиду отсутствия в бане или сауне естественного освещения.

Всеми этими свойствами обладает качественная оптоволоконная подсветка.

Разновидности оптоволоконной подсветки для бани

Оптоволоконный светильник может иметь торцевую и боковую конструкцию для сауны или бани. Если нужно создать точечную подсветку, применяют устройства первого типа – когда свет выходит только из противоположного проектору конца кабеля. Если цель стоит оформление контурного освещения – используется вторая модификация. В ней светоисточники расположены на поверхности оптического волокна.

Кроме того, по виду применяемых материалов приборы освещения на основе оптоволоконного кабеля разделятся на два вида:

  1. Со стеклянной сердцевиной, покрытой защитной оболочкой.
  2. Пластиковым сердечником с изоляционным слоем или без него.

Различие между ними не только в стоимости, но также в эксплуатационных параметрах и назначении. Максимальное преимущество (как и цена) у стеклянных моделей. Они способны передавать излучение от источника на расстояние до десяти метров без существенных потерь интенсивности. Поэтому их можно использовать для основного освещения. Другое дело пластмассовые оптоволоконные кабели. Их чаще применяют для оформления декоративной подсветки.

Точечные или ленточные?

Каждому владельцу стоит знать о правилах организации освещения в бане. Для получения расслабляющего эффекта в парилке необходимо выбирать тип ламп, создающих рассеянный свет. С учетом этого лучше всего выбирать светодиоды и светодиодные ленты. Точечные источники здесь не подойдут

Особое внимание нужно обратить на тип светодиодов — они должны быть не направленного, а рассеянного света, что для парилки будет отличным вариантом

Устанавливать светильники можно над полком или в углах. Допустим и такой вариант размещения, при котором светильники будут освещать спинки или полки снизу. Такое решение позволит создать достаточно неплохой декоративный эффект.

В случае с моечной не стоит думать об изысках — тут всё делается с позиции практичности. Светильники должны обеспечивать максимально хорошее освещение, однако свет не должен быть слишком резким.

Несколько иной будет рекомендация в отношении комнаты отдыха. Для этого помещения лучше выбрать свет разной интенсивности. В ситуации, когда после веника человек захочет отдохнуть, ему будет лучше включить рассеянный свет, для чтения более подходит более яркое освещение. И желательно устанавливать источники света каждый в своей зоне.

Вопросы и ответы

Рассмотрим самые частые вопросы относительно оптоволоконного освещения бани:

Что лучше, выполнить монтаж самостоятельно или доверить работу специалистам?

Самостоятельный монтаж можно производить только при наличии определенного опыта и навыков работы с оптоволокном. Это весьма специфический материал, который не допускает ошибок или непродуманных действий — его нельзя натягивать, использовать клей и т. п. если опыта нет, лучше пригласить опытного мастера.

Что лучше, оптоволокно или светодиодная подсветка?

Оптоволокно дороже, но долговечнее и стабильнее. Светодиоды нуждаются в качественном отведении тепла, что в парилке обеспечить невозможно (радиаторы нагреваются и начинают действовать в обратную сторону). Поэтому, с точки зрения надежности, выигрывает оптоволокно.

Сколько электроэнергии потребляет проектор?

Вопреки ожиданиям, проектор потребляет совсем немного — напряжение питания ламп составляет 12 В, и вся нагрузка приходится лишь на выпрямитель (блок питания). Поэтому, опасаться перерасхода энергии нет оснований.

Можно ли совмещать световоды бокового и торцового действия в одной системе?

Да, можно. Многие дизайнеры на этом принципе создают оригинальные и привлекательные схемы подсветки. Иногда приходится разделять их на два проектора, чтобы можно было для каждой группы создать свой режим яркости.

Какова максимальная длина оптоволоконного кабеля, обеспечивающая передачу света без потерь?

В зависимости от типа кабеля, максимальный предел длины бухты может составлять 55 и 100 м. эти пределы обусловлены условиями производства. Однако, рекомендованный предел длины отрезка между проектором и наконечником не должен превышать 10 м. Особенно это относится к акриловым кабелям — они более тусклые и могут понижать яркость свечения.

Можно ли собрать комплект оборудования самостоятельно?

Смотря как понимать сам термин «комплект оборудования». В любом случае, проектор и блок управления с пультом будут представлять собой один прибор с периферией. Отдельно можно приобрести только оптоволокно и линзы. Если считать это самостоятельной сборкой системы — да, такой вариант возможен.

Плюсы системы освещения

Оптоволоконное освещение для бани, цена которого будет варьироваться, в зависимости от мощности проектора и вариации будущего света, имеет большое количество положительных сторон.

Система освещения продолжает исправно функционировать при температуре до 200°С

  1. Устойчивость к влажности. Такой параметр характеристики оптоволоконного освещения позволяет устанавливать его даже в качестве подсветки на дно бассейна.
  2. Устойчивость к высоким температурам. Система освещения продолжает исправно функционировать при температуре до 200°С. Это позволяет проводить монтаж системы даже на потолке бани, характеризующемся наиболее высокой точкой температуры.
  3. Компактность. Система не требует большого пространства. Установка может проводиться непосредственно в обшивку без необходимости выделения отдельного места.
  4. Свет приятен глазу. Никаких дополнительных осветительных приборов не потребуется, поскольку освещение отличатся мягкостью и не режет глаза.
  5. Простота монтажа. Осуществить установку системы освещения вполне можно своими руками, не прибегая к помощи специалистов.
  6. Долговечность. Поскольку волоконная система отличается высокой степенью устойчивости, прослужить она может действительно долго. Кроме того, не потребуется замены подсветки.
  7. Экономичность – очень важный показатель, учитывая загородное размещение большинства бань. Потребление энергии у таких систем существенно ниже, чем у привычных аналогов.
  8. Дизайнерские решения. Большое количество вариантов оптоволоконных систем позволяет подобрать осветительный комплект под банное помещение любого стиля.

Поскольку волоконная система отличается высокой степенью устойчивости, прослужить она может действительно долго

Состав системы

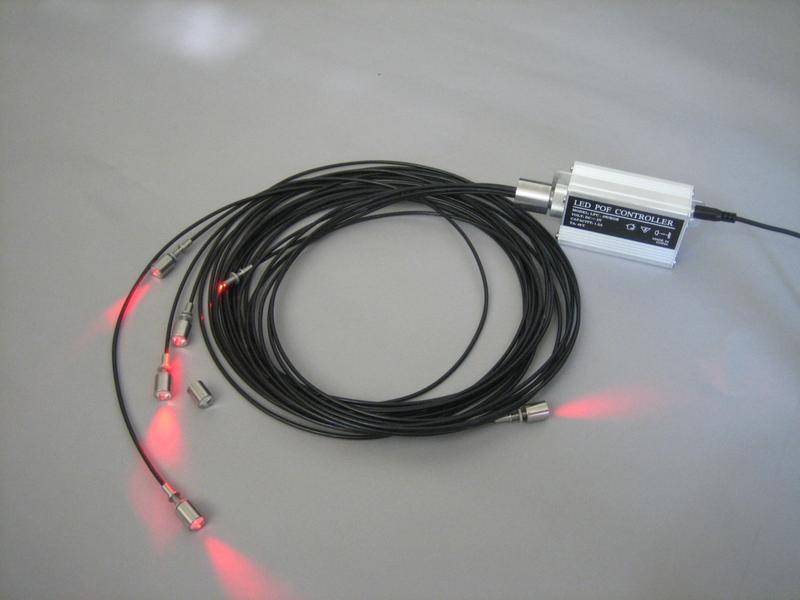

В основном оптоволоконные системы освещения продаются комплектами. Они состоят из нескольких элементов:

  • Проектор. Только этот элемент подключается к электричеству. Небольшая установка, в которой установлены галогенные, газоразрядные или светодиодные лампы, может стоять преобразователь напряжения, пусковое устройство, несколько линз для смены цвета и еще некоторые устройства. От их количества и мощности зависит интенсивность освещения.
  • Оптические волокна. Они могут создавать направленный пучок света (в оболочке), могут издавать линейное свечение по всей длине, есть варианты с точечным свечением на некотором расстоянии вдоль волокна. Интенсивность светового потока зависит от сечения проводника и мощности исходного источника — проектора. Количество волокон — от единиц до тысяч штук. Комбинацией волокон с разными свойствами и достигается индивидуальное освещение парилки.
  • Линзы. Это еще один способ сделать освещение разнообразным. Благодаря разному размеру и огранке получаются разные световые эффекты — от направленных пучков света, до расходящихся веером многочисленных лучиков. Есть также подвижные, поворотные насадки, есть с возможностью регулировки ширины светового потока.

Один из комплектов оптоволоконного освещения для парилки в бане, сауне, хамам

При выборе комплекта оптоволоконного освещения для бани/сауны/хамам, кроме количества точек (волокон) и их длинны, обратите внимание на источник света — галогенная, газоразрядная или светодиодная лампа. Светодиоды не греются, потому им не требуется охлаждение, они потребляют меньше электроэнергии

Если же источник света галогенный или газоразрядный, включите проектор и проверьте работу вентиляторов охлаждения — бывают очень шумные модели, которые могут испортить отдых.

В остальном выбираете тип свечения, количество точек, длину волокон исходя из размеров своей парной и своих предпочтений. Единственное, что может вас остановить — немалая цена.

Шаг 1: Оборудование и инструменты

  • Листы черного плексигласа размерами 50*50 см
    и толщиной 4-6 мм
    .
  • 200 стеклянных шариков диаметром 1,7см
    ;

  • 3 Вт
    RGB светодиоды с дистанционным управлением;
  • Пластиковый контейнер;

  • Термоусадочные трубки;
  • ИК-приемник;
  • Эпоксидный клей;

  • Цепь;

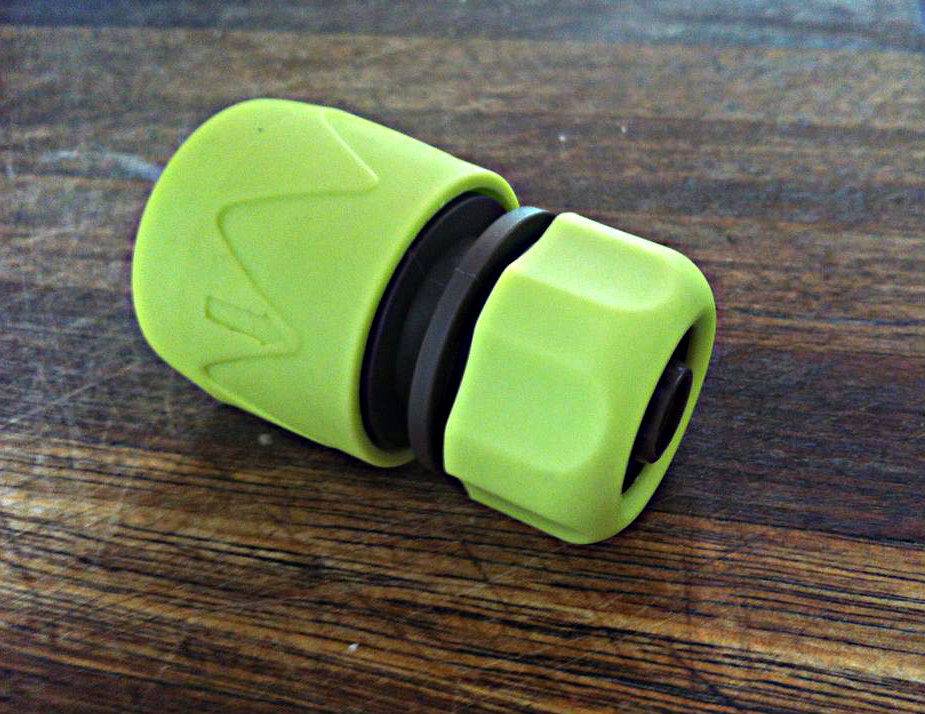

  • Переходной патрубок;
  • 120 м
    волоконно-оптического кабеля;

  • Провода;
  • Клейкая лента;
  • Чёрная краска;

  • Винты;
  • Трёх контактная электрическая вилка/розетка;
  • Цоколь от лампы.

Инструменты
:

  • Шлифовальный диск;
  • Дрель и свёрла;
  • Горячий клеевой пистолет;
  • Гравёр с насадкой;
  • Пила;
  • Электролобзик;
  • Лак и кисти для краски;
  • Ножовка;
  • Рубанок;
  • Циркуль;
  • Тиски;
  • Пластилин;

Установка оптоволоконного освещения в бане

Перед проведением монтажных работ следует нарисовать на листе бумаги чертёж (проект), на котором обозначается место расположения проектора и разводка кабеля в соседней комнате (к примеру, парилке). Схема освещения включает следующие элементы:

• проектор (требует подключения к электрической сети, поэтому его лучше устанавливать в отдельном помещении со средним показателем уровня влажности);

• общий ввод (соединяет все оптоволоконные кабели и подключает их к проектору);

Такая схема предусматривает использование кабеля, отражающего свет на противоположном конце. Он рассеивается с помощью насадок, создавая в помещении красивые заломы излучения. Интенсивность свечения зависит от параметров кабеля. Среди основных показателей: форма, качество материала, из которого изготовлены волокна, их однородность, мощность источника света, качество линзы.

С помощью оптоволоконного освещения появилась возможность придумывать разные эффекты:

• подсвечивать потолок, отдельные зоны стен, пол;

• создавать звёздное небо;

• формировать свечение подобно северному сиянию и др.

Выбирая комплект для бани или сауны, следует уделить внимание источнику света. Они представлены в трёх вариантах:. Оптимальным решением являются светодиодные лампы, они в процессе эксплуатации не нагреваются, что исключает необходимость контролировать температурный уровень воздуха и подключать систему вентиляции

Галогенные и газоразрядные источники нуждаются в охлаждении, поэтому расход энергии автоматически увеличивается

Оптимальным решением являются светодиодные лампы, они в процессе эксплуатации не нагреваются, что исключает необходимость контролировать температурный уровень воздуха и подключать систему вентиляции. Галогенные и газоразрядные источники нуждаются в охлаждении, поэтому расход энергии автоматически увеличивается.

Монтаж элементов оптоволоконного освещения предусматривает использование различных крепежей для установки светильников и фиксации кабеля. Заранее следует продумать зоны освещения, чтобы интерьер бани не казался слишком тёмным и мрачным. Хаотично размещать источники света не стоит, функциональность помещения снижается. В темноте найти необходимый для парилки предмет на полках или тумбе будет затруднительно. К тому же оптоволоконное освещение используется кроме прямого назначения в качестве декора.

Чтобы с монтажом не возникли затруднения, рекомендуется предварительно ознакомиться с инструкцией системы. В ней описываются способы создания разных световых эффектов, из которых можно выбрать подходящий вариант. А смельчаки могут проявить свой скрытый дизайнерский талант, разработав эксклюзивный проект.
