Как проверить проводку в квартире: приборы, методика и последовательность действий

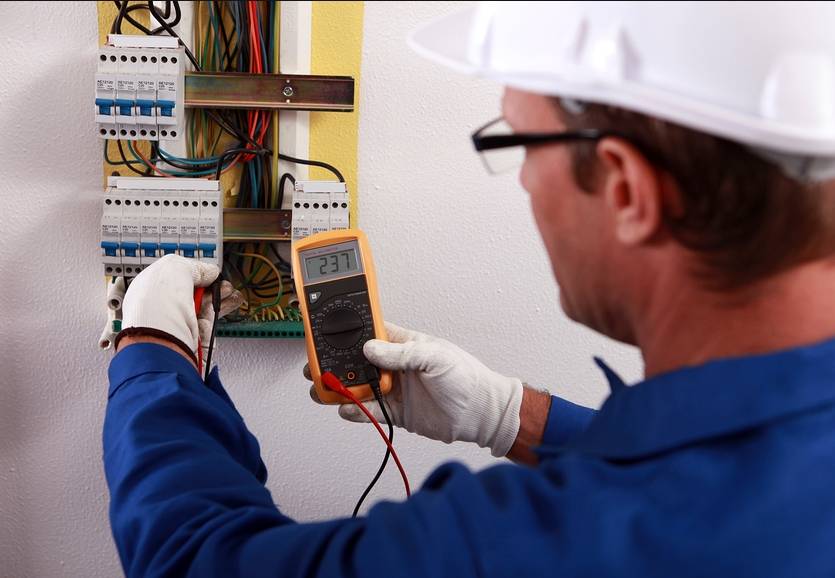

Методика проверки состояния электропроводки

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

  • периодические, самостоятельные или с помощью профессиональных электриков;
  • автоматические, через специальные устройства в течение всего технического цикла.

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

  1. Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
  2. Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Прокладка открытых электросетей

Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.


Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения

Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.

С подробным описанием правил и технологии прокладки открытой электросети вы ознакомитесь, прочтя рекомендованную нами статью.

Некоторые нюансы

При проверке электрической проводки учитывают особенности разводки кабелей в квартире. Например, расположенные в легкой перегородке розетки могут выходить в смежные комнаты и работать от единой распределительной коробки. В многоэтажных домах встречается перекрестное подсоединение розеток в соседних квартирах. Для проверки целостности проводов можно использовать контакты в коробке, предварительно обесточив цепь и перемкнув выводы в розетке отрезком кабеля с оголенными концами.

При отсутствии тестера

Для проверки целостности проводки используют пробник, состоящий из батарейки с подключенной на длинных проводах лампой. Оголенные жилы прикладывают к контактам проверяемой цепи, при исправности кабеля лампа загорится. Методика не позволяет определить состояние проводки или место разрыва.

Если автомат не работает

Если в помещении отсутствует питание, а автоматический предохранитель не сработал, то необходимо:

  1. Проверить прибором наличие напряжения на выходной клемме защитного устройства.
  2. Вывернуть лампу из патрона и убедиться в подаче тока к контактам и исправности спирали (проверить светодиодный источник света мультиметром невозможно).
  3. Разобрать патрон и выключатели для проверки состояния контактов и корректности работы приборов. Поочередное тестирование позволит найти неисправный элемент и восстановить работу электрической сети.

Если автомат сработал

Установленные в распределительном щитке автоматы срабатывают при коротком замыкании или коммутации чрезмерной нагрузки. Для проверки провода щупы тестера подключают к контактам в розетке, появление сигнала указывает на замыкание линий. Для поиска места повреждения необходимо разъединить контакты в распределительной коробке и заново проверить розетку. Наличие сигнала указывает на замыкание линии внутри стены или потолка.

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

  • для внутриквартирных сетей скрытой прокладки 40 лет;
  • для открытой 25 лет;
  • для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
  • для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

  • Силу тока.
  • Напряжение.
  • Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Первичный осмотр после покупки


Проводка в новостройке с черновой отделкой

Проверка состояния электропроводки – первое, что необходимо сделать после приобретения жилья. Даже мелкие неполадки могут привести к замыканиям, пожарам и другим неприятным последствиям.

Новостройка

В новом жилье проводку исследуют до капитального ремонта и отделочных работ. Сначала рассчитывают мощность приборов, которые будут в помещении, определяют сечение кабеля, сравнивают.

Внешний визуальный осмотр, соответствие правилам прокладки – обязательные моменты. Чтобы проверить проводку в доме, если она уже закрыта штукатуркой, следует воспользоваться мультиметром. Замыкается цепь выходящих концов кабелей, проверяется щупами прибора.

Старое жилье

«Вторичные» или более старые постройки проверить сложнее. Сначала нужно найти распределительные коробки, выяснить расположение розеток, включателей, ламп. Провода в коробах не должны быть повреждены, не допускается ржавчина или другие загрязнения – такую электрику меняют.

Подобным образом осматриваются розетки и другие приборы. Снимаются защитные крышки, сопротивление замеряется мультиметром.

Методика проверки состояния электропроводки

Кабель с неисправной изоляцией

Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.

Проверка неисправности изоляции

Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:

  • периодические, самостоятельные или с помощью профессиональных электриков;
  • автоматические, через специальные устройства в течение всего технического цикла.

В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

Проверка целостности отдельного куска провода

Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:

  1. Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
  2. Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.

Определение наличия короткого замыкания

Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.

Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.

Сроки замены

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

  • для внутриквартирных сетей скрытой прокладки 40 лет;
  • то же, но для открытой 25 лет;
  • для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
  • для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Основные правила монтажа электрической проводки в квартирах и частных домах

Для того чтобы быстро определять неисправности в сетях электропроводки и ориентироваться в местах ее прокладки, рекомендуется ознакомиться с типовыми схемами и требованиями по монтажу.

Исходной точкой, откуда приходит электропитание и распределяется на группы в частных домах и квартирах являются вводные распределительные щиты (ВРУ). Основные элементы  ВРУ:

  • Вводной защитный автомат до узла учета (электросчетчик);
  • Электросчетчик;
  • Устройство защитного отключения (УЗО);
  • Защитные автоматические выключатели на различные группы потребителей, освещение, розетки, отопительные электроприборы, и другую бытовую технику;
  • Планка (шина) для крепления нулевых проводов «N»;
  • Шина (планка) для крепления проводов заземления «РЕ».

От автоматов каждой группы через распределительные коробки разводятся провода, к розеткам, выключателям, осветительным приборам. Бытовая техника, потребляющая электроэнергию большой мощности, подключается отдельным проводом, через индивидуальный автомат.

Фото №1 пример подключения групповых автоматов  в ВРУ

Чтобы в процессе ремонта было легче ориентироваться, автоматические выключатели в ВРУ обозначаются надписями:

  • освещение;
  • розетки;
  • бойлер для нагрева воды;
  • кондиционер;
  • электрическая плитка (на кухне) и другие возможные потребители электроэнергии.

Не всегда приходится иметь дело в идеальных условиях, когда группы в ВРУ подписаны. В таких случаях надо ориентироваться из того, что защитные автоматы устанавливаются с учетом максимально возможной мощности электроприборов на данном участке цепи. Практика показывает в квартирах и частных домах на различных группах устанавливают  автоматы с токами отключения:

  • осветительная группа от 10 А до 16А;
  • розетки 16 – 25 А;
  • стиральная машина 25 А;
  • электроплита 25А.

Толщина провода в группах на различных участках цепи может отличаться:

  1. Розеточные цепи на основной магистрали между распределительными коробками укладываются проводами с сечением 4 кв./мм. От коробок до розетки прокладывается провод тоньше, с сечением 2,5 кв./мм.
  2. В цепях освещения между распределительными коробками укладывают провода сечением 2,5 кв./мм. От коробки к выключателю и осветительному прибору используются провода 1 – 0,75 кв./мм.
  3. На кондиционеры и электрические плиты прокладываются отдельные провода от ВРУ минуя распределительные коробки, сечением не менее 6 кв./мм.

Таблица №1. Характеристики кабелей часто применяемых для монтажа проводки ПУНП и ПУГНП

По требованиям ПУЭ (Правила эксплуатации электроустановок) монтаж электроснабжения жилых объектов выполняется по трехпроводной схеме. Используются кабели с тремя медными проводами в двойной изоляции с разными цветами:

  • синий или черный провод используется как нейтральный ноль «N»;
  • красный или коричневый подключается к фазе;
  • желто – зеленый подключается к заземлению.

Фото №2 Трехпроводный кабель с маркировкой проводов по цвету

Все эти требования формируют определенные признаки, которые косвенно облегчают поиск неисправностей в электропроводке и обеспечивают безопасность работникам.

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

  • для внутриквартирных сетей скрытой прокладки 40 лет;
  • для открытой 25 лет;
  • для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
  • для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Как прозвонить проводку в квартире?

Самый распространенный способ проверки исправности электрической линии – прозвонка с помощью мультиметра (тестера). Мультиметром называется измерительный прибор, с помощью которых можно измерять различные электрические характеристики:

  • Силу тока.
  • Напряжение.
  • Сопротивление.

Существуют две основных разновидности этих тестеров: цифровые и аналоговые (стрелочные). При этом принцип их работы одинаков. Цена обычного мультиметра невысока, и мы рекомендуем каждому хозяину иметь такой прибор в запасе, поскольку он станет надежным помощником практически в любой процедуре, связанной с электрическими измерениями и монтажом.

Установив свой тестер в режим прозвонки, вы сможете с легкостью проверить наличие контакта на любом участке проводки, продиагностировать ее на наличие обрыва, а также проверить работоспособность розетки или выключателя.

Проверка целостности провода в свернутом кабеле

Для прозвонки проводов в коротких шнурах или свернутом кабеле, достаточно зачистить изоляцию на проводах с обоих концов и начать измерения:

Подключите щуп к проводу определенного цвета, второй щуп подключается к аналогичному проводу на другом конце. Если стрелка отклоняется в нулевое положение шкалы, провод исправен.

Прозвонка кабеля с цветными проводами, схематичное подключение щупов к одноцветным проводам на разных концах кабеля. А – изоляция кабеля. В – Отдельные жилы кабеля с цветной изоляцией.

  • При одноцветных проводах или разложенном кабеле, где расстояние не позволяет работать тестером с разными концами одновременно, все провода на одном конце замыкают между собой.
  • На другой стороне кабеля подсоединяют щуп к одному проводу и прозванивают все остальные провода через него, по очереди 1,2,3….

Прозвонка кабеля с проводами одного цвета

Недостаток этого метода в том, что нет возможности выделить каждую жилу в отдельности и промаркировать. Это надо делать, когда кабель свернут на одном месте или воспользоваться прозвокой с помощью трансформатора.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством

Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:

Правила следующие:

  • Использовать крокодилы, которые повышают надежность контакта.
  • Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
  • Не допускать прикосновения руками к участкам кабеля (провода).


Нельзя касаться руками проводов Есть ряд наиболее часто допускаемых ошибок:

  • Неправильная установка режимов измерения на приборе.
  • Некорректное подключение щупов.
  • Несоответствие напряжения требуемым параметрам.
  • Путаница со шкалами приборов.

Важно вовремя устранить неисправность Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя

Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).

Также возможно ее проведение при помощи подручных средств

При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности

Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора  необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Как прозвонить проводку


Прозвонка розетки мультиметром

Самый простой способ – обратиться к специалистам. Если освоить правила и техники, можно справиться своими силами.

Правила безопасной прозвонки проводки

Действия с электричеством требуют соблюдения технических норм безопасности. Помимо сохранения здоровья, правила позволяют выполнить работу быстро и точно. К основным моментам относятся:

обесточивание цепи;
концы проводов необходимо обезопасить наконечниками – «крокодилами»;
при проверке проводов большой длины важно не касаться их пальцами;
многожильные кабели разделяют, зачищают.

Последнее правило важно при работе с цепями, которые предназначены для сетей с большим напряжением. Если нагрузка небольшая, можно упростить процесс

Как проверить проводку на этапе прокладки


Прокладка кабеля в штробе

Провода укладывают в специальные штробы (выемки) или по стенам. Затем следует этап штукатурки и отделки. Проверка проводки в квартире или другом помещении проводится до этого момента.

Ошибки совершают строители и электрики. В первом случае необходимо тщательно контролировать и проверять работу. Во втором – использовать подготовленную схему, своевременно делать прозвон проводки в квартире (до штукатурки и отделки). Проверка электропроводки начинается с таких мероприятий:

  • внешний осмотр;
  • проверка на замыкание;
  • поверка мегаомметром;
  • прозвон.

Как прозвонить проводку мультиметром

Чтобы прозвонить провода в квартире, проще всего понять схему работы с мультиметром. Если считать, что изначально электрика была установлена по всем правилам, проверка не займет много времени.

Когда в комнате гаснет лампочка, первое, что нужно сделать – проверить исправность. Обесточивание помещения – начальный этап. Прозвонить проводку мультиметром – быстрый и безопасный способ проверки электрики в квартире. При соблюдении правил и требований безопасности сделать это можно самостоятельно.

Как измеряется сопротивление

Порядок проверки состояния изоляционного слоя зависит от типа проверяемого электрического проводника. На начальной стадии выполняются идентичные действия:

  1. Проверяется работоспособность мегаомметра. Понадобится соединить два зажима устройства, и сделать замер. Прибор должен показать ноль. Затем концы проводов измерительного устройства разводятся в сторону, и выполняется замер. Если в результате получится бесконечность, то прибор исправен.
  2. Измерения ведутся со стороны кабельной линии, где установлено переносное заземление. В процессе работы необходимо использовать диэлектрические перчатки.
  3. На другом конце кабельной линии следует развести жилы проводника в стороны. Для обеспечения безопасности людей от поражения электрическим током во время проведения испытания, следует поставить человека для предупреждения об опасности.

На завершающем этапе необходимо сравнить полученные результаты с допустимыми значениями, и составить протокол. В нем отражается последовательность выполненных действий, используемые измерительные средства, температурный режим и заключение о состоянии электрического проводника.

Методика измерения сопротивления изоляции высоковольтных силовых кабелей

Прозвонить высоковольтные проводники необходимо с использованием мегаомметра на 2500 В. Последовательность действий следующая:

  1. Один конец измерительного устройства цепляется к контуру заземления, а второй к фазе «А» кабеля.
  2. Снимается заземляющий проводник с фазы «А», и делается замер на протяжении 60 секунд.
  3. Далее понадобится установить заземление на фазу «А», и снять зажим мегаомметра.
  4. В дальнейшем аналогичные операции проводятся для фаз «В» и «С».

Схема измерения изоляции высоковольтного кабеля

Методика измерения сопротивления изоляции низковольтных силовых кабелей

Для проведения работ потребуется использовать мегаомметр на 1000 В. После выполнения первоначальных пунктов, необходимо приступить к выполнению следующих мероприятий:

  1. Делается измерение сопротивления между фазами кабельной линии, соответственно «А»-«В», «В»-«С» и «А»-«С».
  2. Поочередно проверяется изоляция фаз кабеля относительно нулевого провода (N).
  3. Далее выполняется поочередные измерения между каждой фазой и заземляющим контуром (PE) при проверке пятижильного проводника.
  4. Отсоединяется нулевой провод от нулевой шинки и осуществляется измерение между N и PE.

Измерение сопротивления изоляции между жилами кабеля

После каждого испытания следует снимать потенциал посредством установки заземления.

Методика измерения сопротивления изоляции контрольных кабелей

Процесс проверки состояния изоляционного слоя указанной категории токопроводящих жил идентичен предыдущему пункту, за одним исключением. Жилы кабеля, которые не участвуют в проверке, необходимо закоротить и подсоединить к заземляющему контуру.

Сколько займет времени диагностика электропроводки и что потребуется от вас

Диагностика электропроводки – достаточно трудоемкая, опасная процедура, которую не стоит проводить самостоятельно. Нашим мастерам не составит труда проверить исправность состояния электрической сети, устранить короткое замыкание или обрыв.

Диагностические работы проводятся нашими специалистами в самое короткое время, поэтому вам не придется долго находиться без света. При этом опытные мастера устранят обнаруженные при диагностике неполадки. От вас потребуется только обеспечить доступ к распредщиткам и электропроводке.

Найти мастера по диагностике в Москве не сложно, на сервисе Muguru широкий выбор электриков. На все услуги предоставляется гарантия. Цены работ по диагностике прозрачные и указаны на сайте.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
