Как прозвонить провода мультиметром

Принцип действия

Для аналогового типа прибора не требуется собственный источник питания. Его принцип работы такой же как у амперметра, и работает аналоговое устройство лучше всего в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и когда щупы касаются проводника, то в катушках начинает образовываться ток. Созданное магнитное поле отклоняет индикаторную стрелку на некоторый угол. Величина этого угла зависит от силы возникшего тока, и стрелка по нарисованной шкале указывает значение измерений.

В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема, отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.

Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.

Аналоговые приборы имеют два типа шкалы:

  • Равномерная индикация.
  • Логарифмические показатели.

Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

Таким образом, основными узлами мультиметров являются:

  • Дисплей для показа измеряемых значений.
  • Разъёмы для щупов и сами щупы.
  • Переключатель различных режимов и диапазонов.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

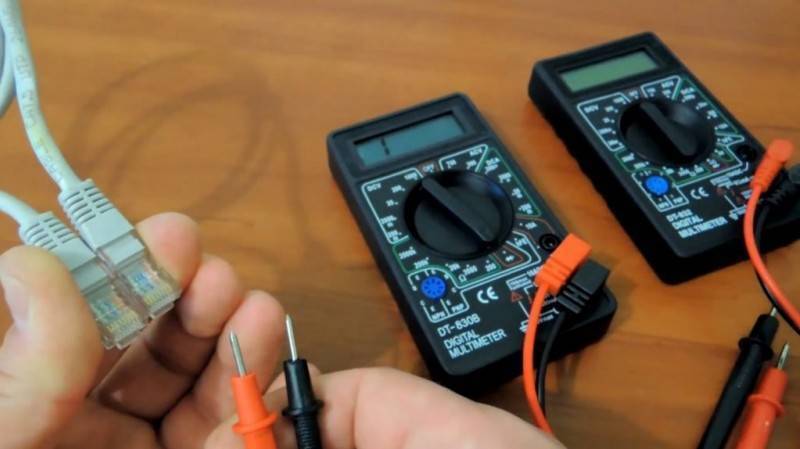

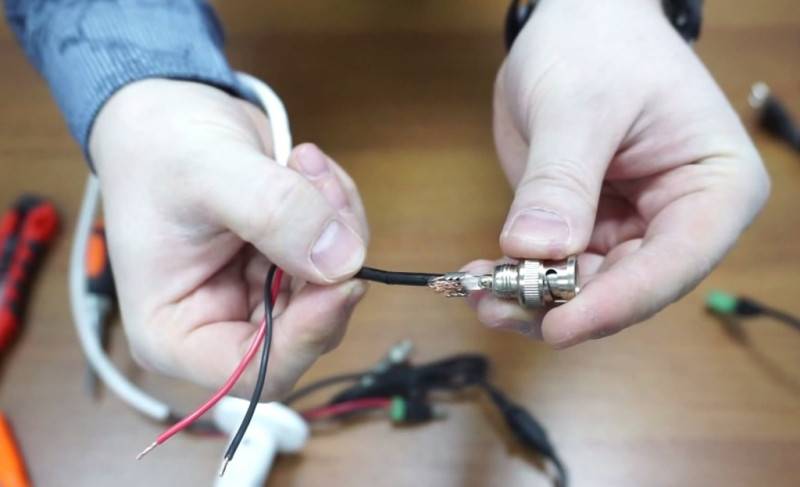

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.


Модель MS6812R

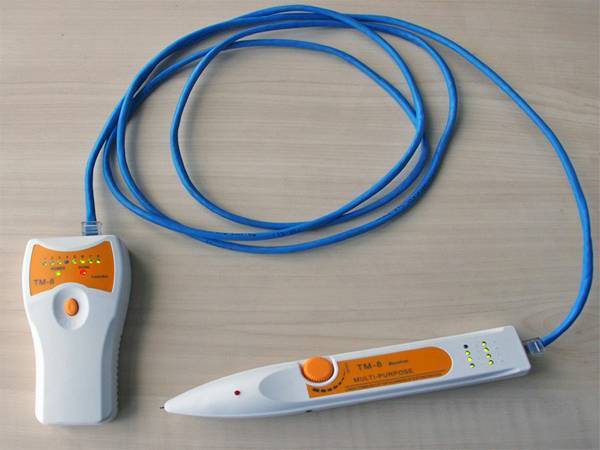

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Что такое мультиметр

Мультиметровый прибор используется в основном для замера напряжения, силы тока и сопротивления в электроцепи и на отдельных ее участках. Проще говоря прибор в одной оболочке, имеет вольтметр, амперметр и омметр.

В зависимости от устройства и числа дополнительных опций, его применяют для исследования целостности электрической цепи, контроля и измерения характеристик ее узлов.

Также устройством можно замерять показатели постоянного и переменного тока.

При измерении каждой характеристики (ток, напряжение, сопротивление и прочее) нужно для начала:

визуально определиться с масштабом замера. Так, для АКБ это будет 1,5В, 7,5 В, 12 В и выше. Значение необходимо брать больше необходимого. Проще говоря это «резерв прочности», чтобы не сломать устройство;

  • правильно подобрать направление замера. При этом необходимо передвинуть указатель прибора в необходимое положение, опираясь на общепринятые параметры, указанные на корпусе;
  • правильно подсоединить щупы. Отрицательный (черный) щуп при любом типе замеров вставляется в общее гнездо (COM), положительный подсоединяется в гнездо, необходимое для конкретного типа замеров.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Читать также: Professional olimp ru самоподготовка

Прозвон проводки мультиметром происходит по такому алгоритму:

  1. Устройство переводится на прозвонку.
  2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
  3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
  4. Изоляционной лентой отметить необходимый провод. Это фаза.
  5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
  6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
  7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
  8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Правила безопасности

Основные правила, которые необходимо соблюдать при работе с мультиметром:

  • лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
  • перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
  • в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.

В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.

Специальные приборы

На профессиональном уровне для прозвонки применяются два инструмента: тестер и мультиметр.

Первый являет собой многофункциональный прибор, который в том числе можно использовать для прозванивания кабелей и проводов.

Алгоритм использования классического стрелочного тестера:

  • переключатель ставится на значение 1 кОм;
  • включается предохранитель;
  • производится нажатие кнопок измерения при условиях обратного и переменного тока;
  • щупы подсоединяются к центральной и правой клемме, это позволит измерить сопротивление;
  • щупы замыкаются между собой.

Стрелка должна сместиться в правую сторону.

Достоинство тестера — его надежность. Недостатки:

  • сложность управления;
  • крупный размер;
  • наличие погрешности в работе при разряженной батарее.

К сведению. На деле тестер — прибор, направленный на точные измерения. При прозвонке проводов же он является индикативным прибором.

Мультиметр — наиболее часто использующийся прибор. Он есть у каждого электрика. На рынке представлено множество его модификаций. Принцип их работы един. Различны могут быть некоторые параметры, например:

  • расположение органов управления и контроля;
  • диапазон измерений.

Работа с мультиметром похожа на пользование тестером. Необходимо установить переключатель в положение «Прозвонка». Соответствующее положение обозначается с помощью знака диоида или зуммера.

Если проводник цел, прибор издает звуковой сигнал. На некоторых моделях звуковой сигнал заменяется особым индикатором.

Недостаток мультиметра заключается в том, что звуковой сигнал появляется с некоторой задержкой во времени. Так щуп нужно держать зафиксированным на проводе как минимум 2 секунды.

К сведению. Предпочтение стоит отдавать щупам, стержни которых позолочены. Они не окисляются в отличие от тех, что сделаны из стали.

Для успешной прозвонкивполне достаточно самого дешевого мультиметра.

Замена проводки авто

При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ

Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ.

Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика‐профессионала.

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием таких подручных средств, как обыкновенная лампочка с патроном. Последний вариант несколько неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен незамедлительно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, разберем простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводке. Как правило, он содержит три жилы – с ними мы и будем работать.

Как прозванивать провода фото

Достаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подсоединения кабеля к системнику. Наблюдаем за показателями прибора, а вернее за его стрелкой – если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жиле имеется порыв. Может случиться так, что стрелка мультиметра вообще никак не прореагирует на ваши действия – это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жиле электрического провода.

Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметром. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения – телефонные, компьютерные, электрические.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, снабженного индикатором напряжения. Следует понимать, что по разорванному проводу напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отображаться одинаковыми цифровыми значениями, которые имеют различный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.

Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки – он предусматривает использование куска обыкновенного провода с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отсоединенный провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, меняя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный – единственный его недостаток заключается в некоторых неудобствах, связанных с постоянными переключениями проводов.

Как прозванивать провода мультиметром фото

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Вам это будет интересно Особенности инструментов для обжима


Тестер для изоляции мегаомметр

  • если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
  • убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.


Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

  • проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
  • проверить изоляцию кабеля на целостность. Это можно сделать визуально;
  • замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
  • правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.


Проверка целостности цепи Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Вам это будет интересно Работа с тестером электрическим


Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

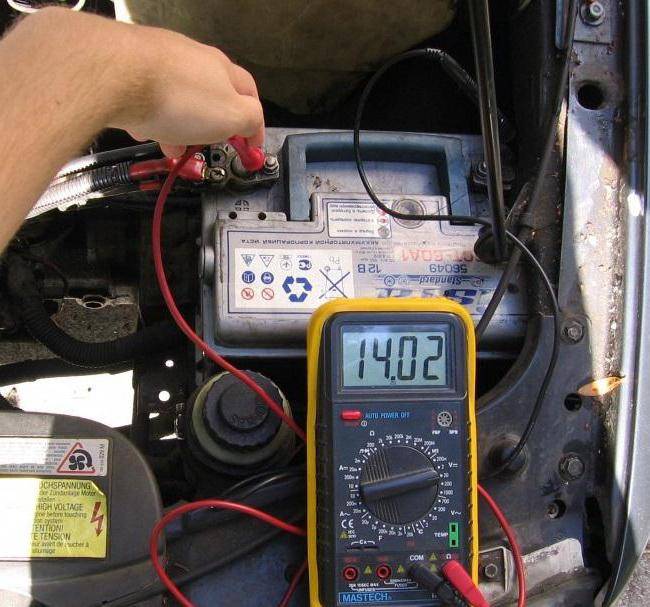

Как прозвонить провода в автомобиле

Пошаговый процесс:

  1. Прибор настроить рукояткой в режим измерения напряжения;
  2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
  3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

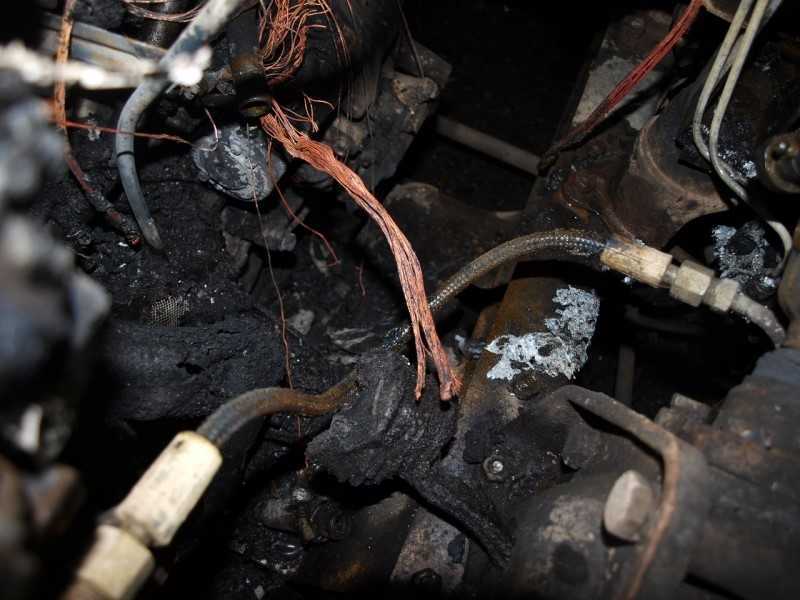

Ищем короткое замыкание в авто

Чтобы быстро отыскать короткое замыкание в своей машине, сначала рекомендуется проверить предохранительные элементы, реле. Обычно эти две составляющие дают о себе знать, выходя из строя. Найдя эти детали, нужно определить принадлежность к конкретному узлу. В большинстве случаев описание имеется на крышке блока предохранителей. После чего можно проводить диагностику данного узла. Здесь поможет визуальный осмотр всех проводов, подключенных от блока предохранителя до элемента.

При безрезультатной попытке выявить неисправность по внешним признакам, можно использовать мультиметр. Первым делом выставите в режим определения сопротивления, далее нужно отключить плюсовой допуск диагностируемого узла от самих предохранителей, также от источника питания.

Следующим действием будет подключение одного контакта мультиметра к проводу с плюсом. Другой контакт соединяется с массой. На отсутствие короткого замыкания укажет значение единицы на приборе. Если есть проблема, то «плюс» будет в конкретном участке касаться «минуса».

Что такое мультиметр

Мультиметровый прибор используется в основном для замера напряжения, силы тока и сопротивления в электроцепи и на отдельных ее участках. Проще говоря прибор в одной оболочке, имеет вольтметр, амперметр и омметр.

В зависимости от устройства и числа дополнительных опций, его применяют для исследования целостности электрической цепи, контроля и измерения характеристик ее узлов.

Также устройством можно замерять показатели постоянного и переменного тока.

При измерении каждой характеристики (ток, напряжение, сопротивление и прочее) нужно для начала:

визуально определиться с масштабом замера. Так, для АКБ это будет 1,5В, 7,5 В, 12 В и выше. Значение необходимо брать больше необходимого. Проще говоря это «резерв прочности», чтобы не сломать устройство;

  • правильно подобрать направление замера. При этом необходимо передвинуть указатель прибора в необходимое положение, опираясь на общепринятые параметры, указанные на корпусе;
  • правильно подсоединить щупы. Отрицательный (черный) щуп при любом типе замеров вставляется в общее гнездо (COM), положительный подсоединяется в гнездо, необходимое для конкретного типа замеров.

Принцип работы прозвонки

По сути, производится проверка проводов на целостность. По проводу пускается электрический ток, и он должен совершить работу – заставить работать звуковой сигнал.

При включении режима прозвонки круговой переключатель подключает положительный полюс встроенной батарейки к среднему контакту, отрицательный к нижнему или общему разъему. Причем в одну из этих цепей включают зуммер. Щупами касаются оголенных концов проверяемого провода.

Получается примерно следующая схема:

  • “+” батареи;
  • красный щуп прибора;
  • проверяемый провод;
  • черный щуп прибора;
  • зуммер;
  • “-” батареи.

Если провод целый, цепь замыкается и слышен звуковой сигнал, при обрыве провода цепь разомкнута и сигнала нет.

Перед прозвоном провода необходимо убедиться в исправности прибора. Для этого переключатель устанавливают в режим прозвонки, подключают щупы и касаются друг друга, если слышен звуковой сигнал – прибор готов к работе.

Если сигнал плохо слышен, это может говорить о слабом напряжении на батарее и ее необходимо заменить.

Как проверить мультиметром провод на разрыв и другие проводники

Для того чтобы провести проверку конкретного провода на обрывы необходимо прежде всего отсоединить проводник от источника тока, а затем переводим мультиметр либо в режим прозвонки, либо в режим измерения сопротивления в сети, однако с самыми грубыми параметрами. Далее приступаем к проверке проводника – целый покажет нулевую сопротивляемость, а вот отклонения от нуля будут говорить о наличии разрывов.

С проверкой светодиода все еще более запутано – на контактах напряжение может быть очень низким, а сопротивление близиться чуть ли не к бесконечности и это вполне нормально. Светодиод работает таким образом, что пропускает диоды только в определенном интервале напряжений. При правильной полярности и проверке дорогим и чувствительным мультиметром диод будет очень тускло светиться, однако в большинстве моделей чувствительность не позволит вообще уловить какую-либо реакцию и диод будет оставаться потухшим.

Если светодиод следует проверить обязательно и надлежащим образом, то подключите его к источнику тока с номинальным напряжением, однако минимальным уровнем тока. Единственное исключение – не впаянные диоды, их можно проверить любым мультиметром, переведя его в режим проверки транзисторов.

Ну и последнее – как прозвонить трансформатор? Задача данная не вызывает трудностей у электриков, можно установить целостность обеих обмоток, правда, что касается межвитковых замыканий, то они вообще не поддаются проверке стандартным оборудованием. Итак, что касается первого, то проверяем следующим образом – подбираем предохранитель и включаем трансформатор через подобранный с номинальным напряжением предохранитель в розетку. Если предохранитель сгорит, то все понятно – в одном из витков трансформатора есть замыкание, если не сгорит но будет сильно греться, то это тоже говорит о замыкании, однако в меньшем масштабе, например в одном или двух витках.

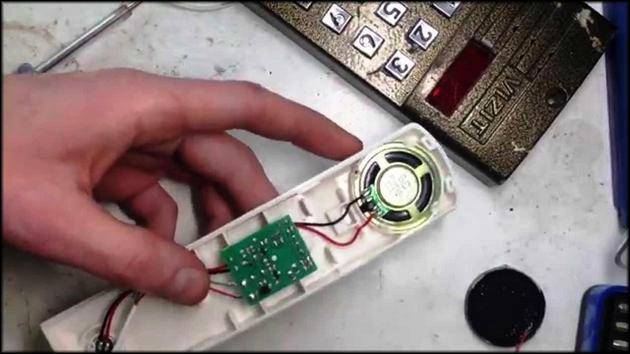

Как выполнить проверку домофонного провода

Не работать домофон может из-за того, что присутствует неправильная коммутация либо повреждена линия связи. Для того чтобы восстановить работоспособность, потребуется определить точки пробоя и верно установить их полярность.

Необходимость прозвонки этой сети, возникает если в процессе установки перепутан «+» и «−» и потребуется их правильно определить тестером. Для этого выбирают режим постоянного напряжения, устанавливая показатель до 20 В. Щуп черного окраса (–) подключается к СОМ, а красный (+) к гнезду V, mA.

Потом щупы прижимают к проводу, либо к контактной группе. Если на дисплее измерителя будут отображаться значения без лишних значков — полюса выбраны верно. Если на нем появится минус — провода перепутаны, их надо поменять местами.

Проверка проводится для каждой пары проводов. Показания мультиметра будут свидетельствовать о состоянии домофонного провода:

  • Рабочее состояние, 600–800 Ом, при смене местами щупов — стремится к бесконечности;
  • 1200–1300 Ом, линия на обрыве или сбой в домофонной трубке;
  • 0–260 Ом — КЗ на линии связи.

Правила безопасности

Основные правила, которые необходимо соблюдать при работе с мультиметром:

  • лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
  • перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
  • в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.


Токоизмерительные клещи В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.

Старое жилье

Сложнее проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике.

Найти все распределительные коробки по комнатам

Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять.

Правильной будет проверка сопротивления изоляции мегомметром (так сказать на пробой и утечку тока). Её сопротивление должно быть не меньше 0,5 МОм. Но такой прибор есть не у каждого, поэтому можете «для приличия» измерить сопротивление хотя бы мультиметром, хотя это сложно назвать нормальной проверкой. Если сопротивление изоляции плохое – будут происходить утечки, и может срабатывать УЗО, если вы будете модернизировать электрощит

Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью

При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света

В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье.

После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.

Осмотрите вводной щиток

В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. При этом учтите, что установка УЗО в двухпроводной проводке (система TN-C) запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7).

Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.

Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать (к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре. Вот и вся технология проверки старой и новой домашней проводки

Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции

Соблюдение техники безопасности и правил работы с мультиметром

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Меры безопасности

Важно помнить, что прозвонка — это работа с электричеством

Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:

Правила следующие:

  • Использовать крокодилы, которые повышают надежность контакта.
  • Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
  • Не допускать прикосновения руками к участкам кабеля (провода).

Нельзя касаться руками проводов

Есть ряд наиболее часто допускаемых ошибок:

  • Неправильная установка режимов измерения на приборе.
  • Некорректное подключение щупов.
  • Несоответствие напряжения требуемым параметрам.
  • Путаница со шкалами приборов.

Важно вовремя устранить неисправность

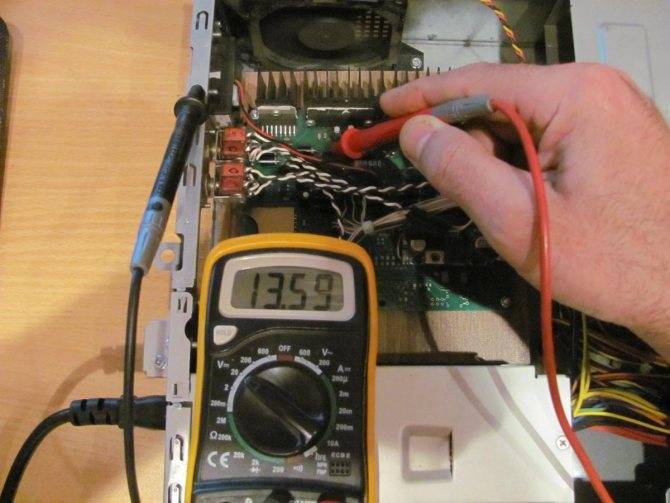

Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя. Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).

Также возможно ее проведение при помощи подручных средств

При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности

Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
