Прозвонка кабелей и проводов при ремонте проводки в квартире

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
Перед проверкой цепи ее необходимо отключить от сети

Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

Емкостной индикатор напряжения «FLUKE»

  • Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
  • Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
  • Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
  • Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Другие способы

При проверке многопроводных кабелей приходится использовать другие методы маркировки концов:

  • Система из батареи питания и телефонных трубок. Такая проверка выполняется вдвоем, но очень точна, эффективна;
  • Способ, позволяющий делать прозвонку одному, предусматривает применение специально изготовленного трансформатора, вторичная обмотка которого имеет отводы через определенное количество витков. Измерительная жила включается в нижний вывод трансформатора, остальные подключаются к выводам трансформатора в порядке возрастания нумерации. Вольтметром замеряется напряжение на проводниках другого конца относительно сигнального. Жила с самым маленьким напряжением будет первой. Самое большое напряжение у последнего номера;
  • Можно обойтись без помощника используя магазин сопротивлений. Между жилами первого конца включаются резисторы выбранного номинала, начиная с сигнального провода. Проводники второй стороны отбираются омметром по порядку возрастания сопротивления.

Существуют промышленные и самодельные приборы, автоматизирующие прозвонку. На первом конце жилы подключаются к соответствующим клеммам передающей части, приемник на втором конце получает номер провода при касании щупом.

Как прозвонить проводку


Прозвонка розетки мультиметром

Самый простой способ – обратиться к специалистам. Если освоить правила и техники, можно справиться своими силами.

Правила безопасной прозвонки проводки

Действия с электричеством требуют соблюдения технических норм безопасности. Помимо сохранения здоровья, правила позволяют выполнить работу быстро и точно. К основным моментам относятся:

обесточивание цепи;
концы проводов необходимо обезопасить наконечниками – «крокодилами»;
при проверке проводов большой длины важно не касаться их пальцами;
многожильные кабели разделяют, зачищают.

Последнее правило важно при работе с цепями, которые предназначены для сетей с большим напряжением. Если нагрузка небольшая, можно упростить процесс

Как проверить проводку на этапе прокладки


Прокладка кабеля в штробе

Провода укладывают в специальные штробы (выемки) или по стенам. Затем следует этап штукатурки и отделки. Проверка проводки в квартире или другом помещении проводится до этого момента.

Ошибки совершают строители и электрики. В первом случае необходимо тщательно контролировать и проверять работу. Во втором – использовать подготовленную схему, своевременно делать прозвон проводки в квартире (до штукатурки и отделки). Проверка электропроводки начинается с таких мероприятий:

  • внешний осмотр;
  • проверка на замыкание;
  • поверка мегаомметром;
  • прозвон.

Как прозвонить проводку мультиметром

Чтобы прозвонить провода в квартире, проще всего понять схему работы с мультиметром. Если считать, что изначально электрика была установлена по всем правилам, проверка не займет много времени.

Когда в комнате гаснет лампочка, первое, что нужно сделать – проверить исправность. Обесточивание помещения – начальный этап. Прозвонить проводку мультиметром – быстрый и безопасный способ проверки электрики в квартире. При соблюдении правил и требований безопасности сделать это можно самостоятельно.

Особенности использования мультиметра

В том случае, если вы хотите определить целостность электропроводки в квартире, то вам необходимо знать особенности использования мультиметра. Для начала необходимо знать, что для таких целей не нужен дорогой прибор, можно обойтись и простым китайским тестером, который не обладает специальными возможностями.

Однако самым практичным вариантом является применение прибора с возможностью прозвонки. Для включения необходимого нам режима следует повернуть ручку тестера до значка, на котором изображен диод или же картинка волны. В таком режиме, в случае исправности проводника, будет слышен писк.

Звуковой сигнал будет появляться не всегда. Если провод неисправен, то на экране появится цифра один, которая обозначает, что сопротивления выше, чем предел в измерении. В том случае, если цепь исправна, то на дисплее появиться сопротивление проводника. В самом лучшем случае этот показатель должен быть около нуля, если проводник небольшой протяженности.

Прозвонка проводов и кабелей заключается в следующем:

Необходимо включить мультиметр.
Подключаем провода для измерения к мультиметру. Черный провод необходимо подсоединить к гнезду черного цвета, а красный — в гнездо красного цвета

Важно подключить провода именно так, чтобы при измерении не путаться с полярностью. В том случае, если вам необходимо просто узнать, цел ли провод, то положением проводников можно пренебречь.
Дальше нужно включить тестер

Он может сразу включиться при выборе режима, или же это нужно сделать вручную, нажав нужную кнопку.

  1. Следующим шагом мы проверяем исправность прибора. Для этого нужно соединить щупы мультиметра между собой. Если разноситься писк, значит все в порядке и можно приступать к прозвонке кабелей.
  2. После этого следует взять проводник с хорошо оголенными проводами, без грязи и окисленного металла, и прикоснуться щупами к концам кабеля.
  3. Если цепь исправна, то вы услышите характерный звук, и на дисплее будет значение сопротивления или же просто ноль. Если на экране будет цифра один, а писк не прозвучит, то это значит, что цепь неисправна.

Методы

Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром.  Последний предпочтительнее.

Несмотря на то, что цена мультиметра выше, чем  примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.

Простейшее устройство для прозвонки электрического кабеля

Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение  диода или зуммера).

Мультиметр, переведенный в режим прозвонки

Методика тестирования следующая:

При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться  (при тестировании мультиметром раздастся характерный звуковой сигнал).

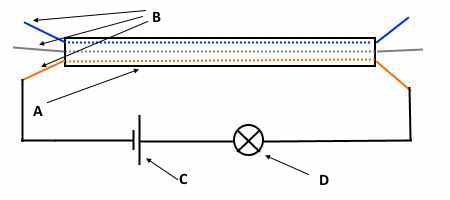

Проверка на обрыв

Пояснения к рисунку:

  • A –электрокабель;
  • B – жилы кабеля;
  • С – источник питания (батарейка);
  • D – лампочка.

Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;

Второй вариант проверки силового кабеля

когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам.  В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).

Это интересно: Нож электрика для выполнения электромонтажных работ — основательный взгляд на вопрос

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии

Это важно для корректной и долговечной работы всей смонтированной системы

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

  1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
  2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
  3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Что такое утечка тока

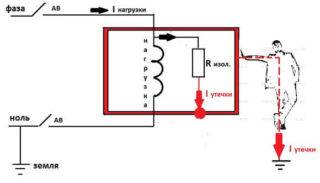

Схема поражения человека электричеством

В ГОСТах 61140-2012 и 30331.1-2013 дано определение понятия. Токовая утечка – это протекание электротока в грунт, к открытым, проводящим, сторонним предметам или защитным проводникам в нормальных рабочих условиях.

Ток направляется от фазы к земле по непредназначенному для этого маршруту:

  • корпусу бытового оборудования – стиральных или посудомоечных машин, бойлеров, электрических плит;
  • металлическим трубам водопроводной или газопроводной магистрали;
  • сырому штукатурному слою квартиры или дома;
  • иным токопроводящим путям.

Направленность тока при утечке

Ток утечки в землю

Направление токов зависит от типа заземления:

  • Изолированная нейтраль IT – утечка осуществляется через изоляционный слой к токопроводящим элементам. С них по проводникам она отводится в область растекания.
  • Схема TN с глухим заземлением нейтрали – утечка проходит по REN-шине до вводного устройства защиты.
  • Система ТТ – утечка выполняется через основную изоляцию от токоведущих до открытых проводящих элементов. По проводнику и заземлителю ток направляется в локальный грунт.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя. В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля

Для предотвращения поражения пользователя электрическим током, его следует заменить новым

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Прозвонка тестером

Прозвонка проводов и кабелей при помощи тестера довольно старая методика. В самом начале развития электротехники, тестер представлял собой стрелочное комбинированное устройство, которое состояло из:

  • вольтметра
  • амперметра
  • омметра.

В процессе модернизации таких приборов разработчики добавляли другие опции к примеру, электронный термометр, световые и звуковые индикаторы, улучшали органы управления и методику использования. Результатом этой работы стала смена старого стрелочного тестера на современный аналог цифровой мультиметр, имеющий жидкокристаллический дисплей для отображения результатов. Среди функций тестера присутствует и прозвонка проводов, то есть проверка целостности кабеля.Для прозвонки кабеля стрелочным тестером нужно внимательно ознакомиться с возможностями устройства, к примеру, как подключить измерительный щуп, в какое положение установить переключатели на панели управления.Также стоит изучить дискретные деления шкалы. Различные приборы имеют разные шкалы деления. Алгоритм работы с подобными устройствами следующий:

  • выставить пакетный переключатель режимов измерения на отметку 1кОм, некоторые приборы оснащены отметкой Ом
  • нажать кнопку предохранителя, чтобы защитить откалиброванные элементы схемы прибора от неграмотного подключения (в режиме прозвонки цепи могут оказаться под напряжением)
  • включить кнопки режимов измерения для прямого и обратного тока. Это могут быть кнопки черного цвета в нижней части панели управления
  • присоединить провода щупов к центральной, а также правой клемме, чтобы измерить сопротивление.

Чтобы проверить работоспособность устройства, нужно замкнуть щупы между собой, при этом вы увидите, что стрелка на шкале перемещается слева на право, до упора. Признаком работоспособности прибора является перемещение стрелки вправо к нулю.Достоинство данного типа тестеров заключается в надежной защите и точном уровне измерений, однако в случае прозвонки, он является просто индикатором. В тоже время точные данные тут не нужны.Из недостатков выделим:

  • довольно сложная установка органов управления в необходимый режим
  • большой размер
  • высокая погрешность измерений в случае разрядки батареи.

Для того, чтобы прозвонить провода в коротких шнурах или свернутом кабеле, необходимо зачистить изоляцию на проводах с двух сторон и приступить к измерениям. Подключите щуп к проводу определенного цвета, а второй щуп нужно подключить к такому же проводу на другом конце. Признаком работоспособности провода является отклонение стрелки в нулевое положение шкалы.В том случае, если все провода одного цвета, или кабель разложен, а расстояние не дает возможности работать тестером с разными концами одновременно, то все провода на одном конце нужно замкнуть между собой.Далее на другой стороне кабеля подключают щуп к одному кабелю и выполняют прозвонку всех остальных проводов через него, по очереди 1,2,3 и так далее.

Как проверить исправность электропроводки

Для того, что бы проверить исправность электропроводки в двух смежных комнатах нам понадобятся:

Контролька.

Приспособление для проверки розеток.

Бесконтактный индикатор напряжения.

Удлинитель.

Два сетевых шнура, и работающая в доме розетка.

Для начала соединил между собой два сетевых шнура (которые оказались под рукой) и контрольку, клеммами ВАГО, как на схеме ниже.

В качестве контрольки применил галогенную лампу с цоколем GU5.3 (что было).

Удлинитель включается в работающую в доме розетку.

Один сетевой шнур включается в любую розетку в той комнате, где проверяется работоспособность электропроводки, другой сетевой шнур включается в удлинитель.

Приспособление для проверки розеток показывает наличие напряжения в розетке.

Включаем клавишу выключателя – загорелся свет (патроны с лампами подключил заранее).

В соседней комнате свет тоже горит.

Приспособлением для проверки розеток проверил все розетки – розетки работают – электропроводка в двух комнатах исправна.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

На фото представлена простейшая прозвонка целостности проводов

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
