Что такое генератор водорода и как его сделать своими руками

Рекомендации по изготовлению

Зная технологию получения водородного топлива и обладая определенными навыками, в домашних условиях можно сделать водородный генератор своими руками. Сегодня существует несколько работоспособных схем, позволяющих создать такую установку. Причем в отличие от классического устройства, в самодельном электроды помещаются не в емкость с водой, а сама жидкость поступает в зазоры между пластинами. Перед началом проведения работ по изготовлению водородной установки своими руками следует внимательно изучить чертежи.

Выбор материалов

Чаще всего домашние мастера сталкиваются с проблемой выбора электродов. С созданием топливной ячейки ситуация более простая и сегодня существует два основных типа генераторов водорода — «мокрый» и «сухой». Для создания первого можно использовать любой контейнер, имеющий достаточный запас прочности и газонепроницаемости. Оптимальным выбором можно считать корпус от аккумулятора старого образца для легковой машины.

Лучшими электродами будут пластины (трубки) из нержавейки. В принципе можно использовать и черный металл, но он быстро подвергается коррозии и такие электроды требуют частой замены. Совершенно иначе дело обстоит при использовании высокоуглеродистых сплавов, легированных хромом. Примером такого материала является нержавейка марки 316L.

При использовании трубок, они должны подбираться так, чтобы при установке одного элемента в другой между ними был обеспечен зазор величиной не более одного миллиметра

Не менее важной деталью генератора водорода для автомобиля является ШИМ-генератор. Именно благодаря правильно собранной электросхеме можно регулировать частоту тока, а без этого добывать водород не представляется возможным. Для создания водного затвора (бабблера) можно использовать любую емкость, обладающую достаточным показателем герметичности

При этом ее желательно оснастить крышкой, которая плотно закрывается, но при возгорании ННО внутри сразу будет сорвана. Для предотвращения возврата газа Брауна в топливную ячейку, рекомендуется установить отсекатель между водным затвором и электролизером

Для создания водного затвора (бабблера) можно использовать любую емкость, обладающую достаточным показателем герметичности. При этом ее желательно оснастить крышкой, которая плотно закрывается, но при возгорании ННО внутри сразу будет сорвана. Для предотвращения возврата газа Брауна в топливную ячейку, рекомендуется установить отсекатель между водным затвором и электролизером.

Сборка устройства

Для создания кислородного генератора лучше выбрать «сухую» топливную ячейку, а электроды стоит изготовить из нержавейки. Именно она пользуется наибольшей популярностью среди домашних мастеров

Также важно придерживаться определенной последовательности действий:

По размеру генератора необходимо нарезать пластины из органического стекла или органита, которые будут использоваться в качестве боковых стенок. Оптимальными размерами для топливной ячейки являются 150х150 или 250х250 мм. В корпусных деталях необходимо просверлить отверстия для установки штуцеров для жидкости, одно для ННО и 4 крепежных. Из стали марки 316L изготавливаются электроды, размер которых должен быть на 10−20 мм меньше в сравнении с боковыми стенками. В одном из углов каждого электрода необходимо сделать контактную площадку для соединения их в группы, а также подключения к источнику питания. Чтобы увеличить количество получаемого в электрогенераторе газа Брауна, электроды следует обработать наждачной бумагой с каждой стороны. В пластинах сверлятся отверстия диаметром 6 мм (подача воды) и 8−10 мм (отвод газа). При расчете мест сверления необходимо учитывать месторасположение патрубков. Сначала в пластины из оргстекла монтируются штуцера и хорошо герметизируются. В одну из корпусных деталей устанавливаются шпильки, а затем укладываются электроды. Электродные пластины отделяются от боковых стенок прокладками из паронита либо силикона. Аналогичным образом необходимо изолировать и сами электроды. После установки последнего электрода монтируются уплотнительные кольца и генератор закрывается второй стенкой. Сама конструкция скрепляется с помощью гаек с шайбами

В этот момент крайне важно следить за равномерностью затяжки крепежных элементов и не допустить перекосов. Топливная ячейка подключается к емкости с жидкостью и водному затвору

После соединения групп электродов в соответствии с их полюсом, генератор подключается к ШИМ-генератору.

Эксплуатация

После сборки можно начинать испытания прибора. Для этого на конце трубки устанавливают горелку из медицинской иглы и начинают заливать воду. В воду нужно добавить KOH или NaOH. Вода должна быть дистиллированная или талая на крайний случай. Для работы устройства достаточно 10% концентрации щелочного раствора. При заливке воды не должно быть никаких подтеков. Лучше всего перед заливкой продуть конструкцию воздухом, давлением до 1атм. Если водородный генератор выдерживает это давление, то можно заливать воду, если нет, нужно устранить протечки.

После этого к электродам по схеме подсоединяют ЛАТР с диодным мостом. В цепь устанавливают амперметр и вольтметр для контроля работы. Начинают с минимального напряжения и потом постоянно увеличивают, наблюдая за газовыделением.

Предварительно работы лучше проводить на открытом воздухе вне дома

Поскольку установка взрывоопасна, все работы следует проводить с особой осторожностью

При испытаниях наблюдают за работой прибора. Если имеет место маленькое пламя горелки, то может быть или низкое газовыделение в генераторе, или где-то происходит утечка газа. Если раствор помутнел, грязный, его нужно заменить. Также необходимо следить, чтобы прибор не перегревался, а вода не закипела. Для этого регулируют напряжение на источнике тока. И еще одно – пластины при нагревании немного деформируются и могут прилипать одна к одной. Чтобы это исключить, нужно сделать прокладки из резины. Могут также наблюдаться плевки водой – для устранения этого нужно уменьшить уровень воды.

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

  • идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
  • большое выделение тепла при сгорании газа;
  • абсолютная экологическая безопасность – отработавшие газы превращаются в воду;
  • выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
  • способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Рекомендуем: Обзор печи длительного горения Бренеран с водяным контуром: инструкция по применению

Но можно собрать такую систему и самостоятельно – сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

  1. Установки для электролиза воды.
  2. Накопительного резервуара.
  3. Улавливателя влаги из газа.
  4. Электронного блока управления (модулятора тока).

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Постройка водородной горелки

Приступаем к созданию водной горелки. Традиционно, начинать будем с приготовления необходимых инструментов и материалов.

Что потребуется в работе

  1. Лист «нержавейки».
  2. Обратный клапан.
  3. Два болта 6х150, гайки и шайбы к ним.
  4. Фильтр проточной очистки (от стиральной машины).
  5. Прозрачная трубка. Для этого идеально подходит водяной уровень – в магазинах стройматериалов он продается по 350 рублей за 10 м.
  6. Пластиковый герметичный контейнер для пищи емкостью 1,5 л. Примерная стоимость – 150 рублей.
  7. Штуцеры с «елочкой» ø8 мм (такие отлично подойдут для шланга).
  8. Болгарка для распиливания металла.

А теперь разберемся, какую именно нержавеющую сталь нужно использовать. В идеале для этого следует взять сталь 03Х16Н1. Но купить целый лист «нержавейки» порой весьма накладно, ведь изделие толщиной 2 мм стоит более 5500 рублей, к тому же его нужно как-то привезти. Поэтому, если где-то завалялся небольшой кусок такой стали (хватит и 0,5х0,5 м), то можно обойтись и им.

Корпус никель-водородного аккумулятора

Мы будем использовать нержавеющую сталь, потому что обычная, как известно, в воде начинает ржаветь. Более того, в нашей конструкции мы намерены применять щелочь вместо воды, то есть среду более чем агрессивную, да и под действием электротока обычная сталь долго не прослужит.

Инструкция по изготовлению

Первый этап. Для начала берем лист стали и размещаем его на ровной поверхности. Из листа указанных выше размеров (0,5х0,5 м) должно получиться 16 прямоугольников для будущей горелки на водороде, вырезаем их болгаркой.

Второй этап. С обратной стороны пластин просверливаем отверстия для болта. Если бы мы планировали сделать «сухой» электролизер, то просверлили отверстия и снизу, но в данном случае этого делать не надо. Дело в том, что «сухая» конструкция порядком сложнее, да и полезная площадь пластин в ней использовалась бы не на 100%. Мы же сделаем «мокрый» электролизер – пластины полностью погрузятся в электролит, а в реакции будет участвовать вся их площадь.

Энергия воды

Третий этап. Принцип работы описываемой горелки основывается на следующем: электроток, проходя через погруженные в электролит пластины, приведет к тому, что вода (она должна входить в состав электролита) разложится на кислород (О) и водород (Н). Следовательно, мы должны располагать одновременно двумя пластинами – катодом и анодом.

С увеличением площади этих пластин увеличивается объем газа, поэтому в данном случае используем по восемь штук на катод и анод, соответственно.

Каждая молекула воды состоит из двух атомов водорода и одного атома

Четвертый этап. Далее нам предстоит установить пластины в пластиковый контейнер так, чтобы они чередовались: плюс, минус, плюс, минус и т. д. Для изоляции пластин используем куски прозрачной трубки (мы купили ее целых 10 м, поэтому запас есть).

Нарезаем из трубки небольшие кольца, разрезаем их и получаем полоски толщиной примерно 1 мм. Это идеальное расстояние, чтобы водород в конструкции эффективно генерировался.

Пятый этап. Пластины крепим друг к другу с помощью шайб. Делаем это следующим образом: надеваем шайбу на болт, затем пластину, после нее три шайбы, еще одну пластину, опять три шайбы и т. д. Восемь штук вешаем на катод, восемь – на анод.

Далее затягиваем гайки и изолируем пластины посредством нарезанных ранее полосок.

Шестой этап. Смотрим, куда именно в контейнере упираются болты, просверливаем в том месте отверстия. Если вдруг болты не помещаются в контейнер, то мы спиливаем их до требуемой длины. Затем вставляем болты в отверстия, надеваем на них шайбы и зажимаем гайками – для лучшей герметичности.

Далее проделываем дыру в крышке для штуцера, вкручиваем сам штуцер (желательно намазав место соединения силиконовым герметиком). Дуем в штуцер, чтобы проверить герметичность крышки. Если воздух все же выходит из-под нее, то промазываем и это соединение герметиком.

Седьмой этап. По окончании сборки тестируем готовый генератор. Для этого подключаем к нему любой источник, заполняем контейнер водой и закрываем крышку. Далее на штуцер надеваем шланг, который опускаем в емкость с водой (чтобы увидеть пузырьки воздуха). Если источник недостаточно мощный, то их в емкости не будет, но вот в электролизере они появятся обязательно.

Далее нам нужно повысить интенсивность выхода газа посредством увеличения напряжения в электролите. Здесь стоит отметить, что вода в чистом виде не является проводником – ток проходит через нее благодаря имеющимся в ней примесям и соли. Мы же разбавим в воде немного щелочи (к примеру, гидроксид натрия отлично подходит – в магазинах он продается в виде чистящего средства «Крот»).

Водородный генератор своими руками: как превратить воду в топливо

Сегодня Роман Урсу, инженер из Кишинева, расскажет вам, как сделать компактный водородный генератор своими руками. Несмотря на простоту, этот прибор может пригодиться в том случае, если вам надо срочно припаять или поджечь что-нибудь, а подходящих устройств нет под рукой.

Василий Макаров

31 августа 2016 20:00

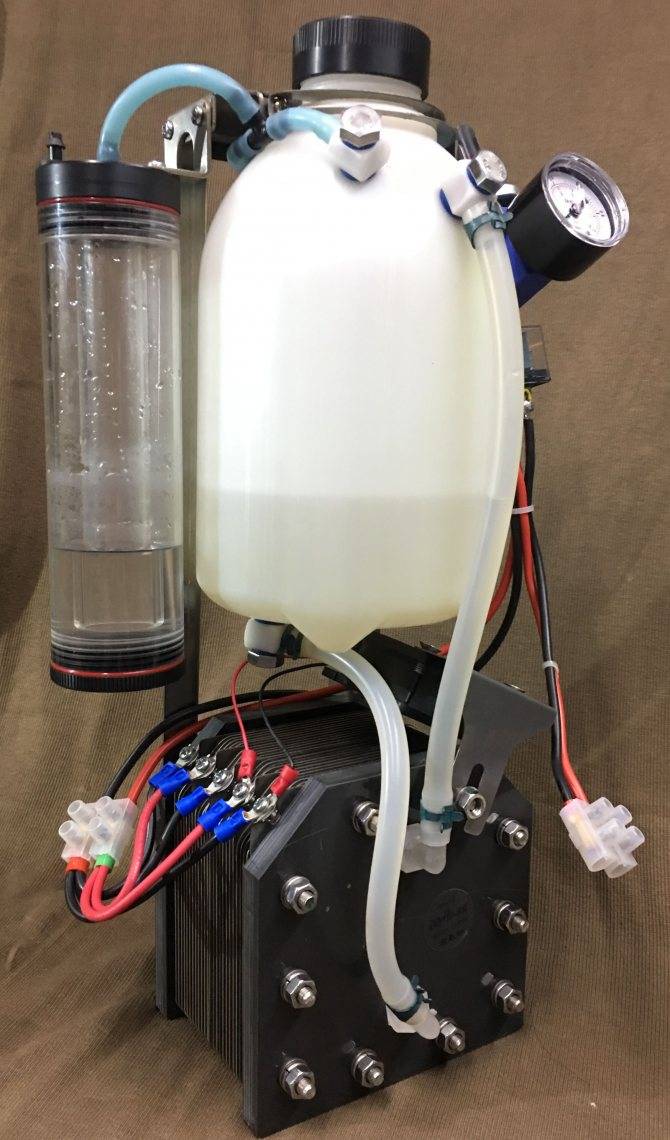

На фотографии – промышленная версия этого устройства

Чтобы сделать простой, но весьма эффективный генератор водорода своими руками, вам потребуется лишь несколько приспособлений, которые вы без труда найдете в любом хозяйственном магазине. Пара резиновых капилляров, небольшая стеклянная банка, пластиковая линейка, источник питания, десяток бритвенных лезвий и обыкновенная соль — вот и все, что вам нужно. Вместо соляного раствора вы можете использовать содовый или керосин, это напрямую влияет на итоговую температуру пламени.

Будьте осторожны: во время работы с огнеопасными и режущими материалами необходимо соблюдать все меры предосторожности и правила пожарной безопасности. «Популярная механика» советует по возможности использовать вместо стеклянной банки другие, более надежные (и обязательно огнеупорные) контейнеры: смесь кислорода и водорода взрывоопасна, и пускай в этом случае сам взрыв не нанесет значительного урона, мелкие осколки стекла могут причинить серьезные неприятности

Генератор водорода: устройство и его рабочий принцип

Задействовать водород для обогревания домов для жилья намного выгоднее, так как он обладает большой теплотворной способностью и при этом не случается выделения вредоносных веществ. Но в чистом виде добыча водорода не представляется возможной, большое содержание его находится в реках, морях и океанах. Человеческий организм даже состоит из 63% водорода.

Чистый водород можно получать из многих разных химических соединений, к примеру, водорода и кислорода. Наиболее известный способ получения водорода – это электролиз воды.

Дабы получить чистый водород нужно воду расщепить на 2 атома (НН) водорода и атом кислорода (О). Это и есть рабочий принцип водяного генератора: получение водорода при помощи электролиза. Газ, который выделяется при этом, назвали в честь великого физика Брауна и он имеет формулу ННО. Такой газ при горении не образовывает вредоносных веществ и является продуктом чистым в экологическом плане. Однако смесь водорода с кислородом образовывает в конце концов горючий газ, он является взрывоопасным. Благодаря этому применяя дома электролизер, требуется соблюдать добавочные меры безопасности.

Прежде чем приступить к применению генератора водорода, необходимо тщательно познакомиться с руководством

Водяной мотор имеет данное устройство:

  • Генератор водородного типа, где и происходит электролиз;
  • Горелка, она монтируется в самой камере сгорания;
  • Котел, он создает роль теплообменного аппарата.

На производство подобного газа, как браун, применяется в 4-ре раза меньше энергии, чем выделяется при его сгорании. Электричество при этом тратится очень мало, а горючее, которое ему нужно – это обыкновенная вода.

ПОДБОР ЭЛЕКТРОДОВ

Обычно электроды бывают металлическими или графитовыми, в результате чего они обладают хорошей электропроводимостью. Нужно выбрать материал, не вступающий в реакцию с кислородом или растворяемым веществом, в противном случае реакция будет возникать на поверхности катода, а вода станет загрязняться. Некоторые мастера используют медные электроды, однако этот металл после вступления с водой выделяет много грязи. Лучший материал для электродов — нержавеющая сталь. Если катоды выбраны неверно, выработка газа будет слишком низкой, а срок службы катода сильно сократится.

Дистанция между электродами должна быть минимальной, но при этом расстояния должно хватать для свободного перемещения пузырьков между ними.

Немного о доверчивости и наивности

Некоторые предприимчивые дельцы предлагают на продажу водородный генератор на авто. Рассказывают про обработку лазером поверхности электродов или про уникальные секретные сплавы, из которых они сделаны, специальные катализаторы воды, разработанные в научных лабораториях мира.

Всё зависит от способности мысли таких предпринимателей к полёту научной фантазии. Доверчивость может сделать вас за ваши же средства (иногда даже не малые) владельцем установки, у которой через два месяца эксплуатации разрушатся контактные пластины.

Если уж вы решили таким способом экономить, то лучше собирать установку самостоятельно. По крайней мере, не на кого потом будет пенять.

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H2, да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане

Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

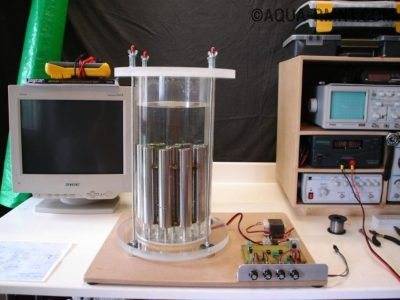

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

VESKO-TRANS.RU

Сделай водородный двигатель

Генераторы водорода для автомобилей. Сделай себе генератор водорода

Ты хочешь делать генератор водорода для автомобиля? Тысячи людей, разрабатывающих свои собственные генераторы водорода, устанавливают их на водяные машины из-за постоянно растущей цены на топливо. Если вы один из многих людей, которые хотят сэкономить деньги или пытаются найти способы сократить их потребление, возможно, вы слышали дискуссии о водороде для автомобилей и о том, как создать свой собственный генератор.

Впервые я услышал о водороде для автомобилей несколько месяцев назад, и, хотя я был очень скептичен, я все же решил узнать об этом и провел некоторое исследование. Оказалось, что газ Брауна не просто получить с помощью электролиза, но даже в США продаются простые установки для экономии от 30% до 50% топлива.

Так как же работает генератор водорода?

Эти водородные топливные элементы для автомобиля состоят из небольшого контейнера или емкости с водой под крышкой, наливают обычную водопроводную воду в емкость, капают чайную ложку катализатора, пищевую соду и окунают несколько пластин из нержавеющей стали. Мы подключаем эти пластины к батарее и при включении зажигания газ начинает добываться. Установите водородный шланг в пролив после фильтра.

После того, как все это правильно установлено, можно отделить водород и кислород (HHO) от воды путем электролиза (процесс, когда электричество используется для расщепления молекул воды в HHO). Сделай себе генератор водорода. Водородный двигатель, как сделать двигатель. Эта смесь водорода и кислорода затем втягивается во впускной коллектор вашего автомобиля, где она смешивается с обычным бензином из топливного бака и сжигается в двигателе, как обычно.

Благодаря такой консистенции бензин и HHO сгорание более превосходное, что значительно повышает производительность двигателя, поэтому вы экономите топливо. В некоторых случаях до 50%. Мощность вашего мотора также увеличивается.

Получается, что сделать собственный генератор водорода в автомобиле не просто достаточно, но и недорого, и это обойдется нам менее чем в 100 В Интернете есть множество руководств по написанию генератора водорода на YouTube, если вы хотите увидеть подробности. Запасы водорода, связанные с водой, практически неисчерпаемы. Разрыв атомной связи позволяет создавать водород, а затем использовать его в качестве топлива. Разработаны многочисленные процессы разложения воды на компоненты.

Sold1er

Все видео Расширенный поиск По длительности По дате Только для высокой четкости Безопасный поиск Добавлено 9 Загружено 0 9 видео 14:52 Stanley Meyer Cell (Генератор водорода) New Ukraine EcoSystems год назад показывает запатентованный генератор водорода Stanley Meyer. Неэффективность устройства оправдывается небольшим количеством добываемого газа, а также использованием специфического материала с примесью титана в реакторе. Также показано, что для устройства нужен не резонансный генератор, а m. 2:23 HHO Генератор водорода для автомобилей New Ukraine Ecosystems год назад Электричество продается с коричневым газом. (Генератор водорода) для тестирования производства газообразного водорода из обычной воды в домашних условиях. Объем реализации зависит от вашей фантазии и осведомленности.

Нет-Fi-R-You-You

Введение в генератор водорода Введение: Вода представляет собой соединение из 2 частей водорода и 1 атома кислорода. Нетрудно заменить детали газораспределения для Skoda Fabia своими руками, и в этой статье мы рассмотрим, как меняется ремень. Это химический знак H 2 O, который указывает, что любая молекула представляет собой комбинацию из 1 атома кислорода и 2 атомов водорода. Все атомы могут создавать ионы. Атомы обладают способностью ионизироваться, попадая в электронное поле, которое вы можете создать, в экспериментах с введением катушки Тесла. Водород образует положительные ионы, а кислород образует отрицательные ионы. И мы используем это в своих интересах, используя электронное поле, чтобы отделить молекулы воды друг от друга.
