Варианты исполнения
Теперь поговорим о вариантах их исполнения, рассматривая разных производителей редукторов давления, можно отметить, что у каждого производителя есть свои фишки и полезности, которые определённо нужно учитывать при их приобретении. До этого, мы рассматривали два вида редукторов давления, имеющих классическое исполнение, а например другой производитель достаточно известный многим, предлагает вам получить и редуктор и фильтр в одном так сказать флаконе.
И если учесть что некоторые производители редукторов прямо указывают на то, что перед редуктором необходима обязательная установка сетчатого фильтра, то здесь вы сразу получаете два прибора в одном.
Спорить не буду, конечно, и цена у такого прибора довольно таки высока, и многие, наверное скажут: за эти деньги можно купить два простых мембранных редуктора и два промывных фильтра, но это уже как говорится на вкус и на цвет.
Но, например, в тесных условиях расположения вводного узла, сократить место и установить прибор два в одном может быть даже очень оправдано. Варианты исполнения редуктора с промывным фильтром могут быть разными, например колба фильтра может быть прозрачной из пластика, а может быть закрытого типа.
Здесь сложно сказать что лучше, кто то наверное хочет видеть сколько грязи собралось в корпусе фильтра, но правда в том, что при плохой воде, через какое то время прозрачная колба наверное уже будет не так прозрачна. При выборе редуктора, нужно обязательно смотреть на его характеристики, изделия с прозрачной колбой как правило идут только на холодную и часто по характеристикам выдерживают меньшее давление по сравнению с аналогичным но имеющим уже закрытую колбу. Есть редуктора со встроенным штатным косым фильтром защищающим его механизм . Редуктор давления может иметь отверстие под манометр что определённо очень удобно, поскольку не нужно устанавливать дополнительный узел с манометром. Благодаря манометру можно контролировать и выставить на выходе устройства необходимое давление. Теперь о регулировке, классический вариант исполнения редуктора предполагает регулировку давления воды по манометру, где сама регулировка производится при помощи поворота ключа или отвертки вставленными в регулировочную втулку редуктора, производя вращение втулки до необходимого значения показаний на манометре.
Этот способ, в принципе не обременителен, не требует много времени и достаточно прост. Но некоторые производители пошли ещё дальше и представили покупателю редуктора с возможностью регулировки давления от руки, ориентируясь по цифровым делениям шкалы расположенной прямо на корпусе редуктора.
Такой вариант определённо удобен, но как говорится, за всё нужно платить, в любом случае, что бы быть убеждённым на все 100, гораздо правильнее, контролировать давление по манометру, сравнивая его с цифровой шкалой указанной на редукторе.
Виды
В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.
При выборе необходимо обратить внимание на основные параметры редуктора:
- Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.
Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.
Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.
Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.
- Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
- Конструкция устройства.
Механический
Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.
Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.
Проточный
Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.
Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.
Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.
Электрический
Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.
Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.
Автоматический
Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.
Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.
Важно! Используются в автономных системах водоснабжения и отопления.
Бытовой
Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.
Мембранный
Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.
Полную характеристику мембранных регуляторов ищите здесь.
Поршневой
Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.
Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.
Электронный
Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.
Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.
Полная информация об электронных регуляторах давления воды в нашей статье.
Какой вид и когда выбрать?
Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.
Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.
Регулировка редуктора давления в квартире
Работа редуктора основана на равновесии двух противопоставленных сил, которые образовываются внутри корпуса
Приступая к самостоятельной настройке редуктора в квартире, необходимо принимать во внимание, что на выходе оптимальным считается напор жидкости силой 2-3,5 кг/см. кв
Каждая модель устройства имеет свое время срабатывания. Если возникает протечка, в зависимости от установки наблюдается снижение напора на 1,2-1,5 атм. Спустя несколько секунда давление повышается до отметки, ниже статической. В идеале входное давление должно быть на 1,5 кг/см. кв. больше выходного. В противном случае скорость движения жидкости по трубопроводу заметно снизится.
Большая часть редукторов изначально идет с предустановкой на 3 бара. Если возникает необходимость, этот параметр можно отрегулировать самостоятельно, изменяя давление в большую или меньшую сторону.
Современный редуктор для воды в процессе настройки не требует наличия у хозяина какого-либо специализированного инструмента. Регулировка выполняется либо от руки, либо с использованием широкой отвертки или подходящего гаечного ключа сразу после интеграции в систему водоснабжения.
Первое, что необходимо сделать после монтажа устройства – проверить качество его установки. Для этого открывается подача воды и производится осмотр на предмет протечек. В некоторой степени их можно полностью исключить, использовав уплотнительный материал.
Регулировка начинается с перекрытия всех кранов. Изменение давления в трубопроводе выполняется поворотом специальной регулировочной головки, расположенной снизу корпуса. Для повышения напора головка поворачивается по часовой стрелке, для понижения – в противоположную сторону. Один полный оборот изменяет давление на величину в половину бара. Если на устройстве установлен манометр, это будет видно по движению стрелки.
Почти все бюджетные редукторы не имеют манометра, а значит, точно настроить давление в системе невозможно. Для решения проблемы воспользуйтесь одним из следующих способов:
- «На глаз» — после проворота головки в требуемую сторону, открывается смеситель. Давление оценивается визуально.
- Временный монтаж в систему измерительного прибора, в этом случае – манометра. После выполнения регулировки, манометр выкручивается, а отверстие закрывается заглушкой.
Первый способ не позволяет определить точное давление, а значит, его значение в любом случае будет отклоняться от нормы. Вопрос лишь в величине этого отклонения. Чрезмерно высокий или низкий напор – нарушение правил эксплуатации сантехнического оборудования.
Редуктор давления с манометром позволяет с высокой точностью понижать напор воды, ориентируясь на показания последнего. Можно выбрать вариант как с уже установленным измерительным прибором, так и с предусмотренным под него посадочным местом. Сами же манометры часто изготавливаются с дополнительной стрелкой и шкалой, показывающими температуру жидкости в системе. Подобная функция полезна в сетях подачи горячей воды.
Виды регуляторов давления воды
По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

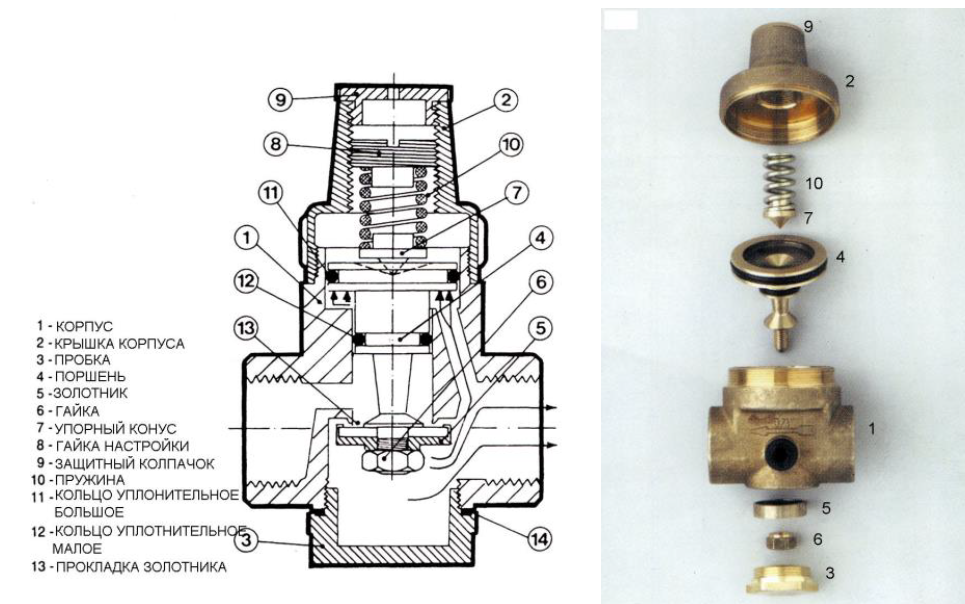

Поршневые
Поршневой регулятор
Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.
К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.
Мембранные
Мембранный
Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.
Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.
Проточные
Проточный редуктор воды
Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.
Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.
Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.
Автоматические
Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.
Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.
В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.
Электронные
Электронный регулятор давления воды
Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.
Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.
Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.
Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.
Как установить регулятор давления воды в водопроводе
Для установки редукторов, регулирующих давление, целесообразно использовать горизонтальный участок водопроводных труб. При необходимости оборудование может быть смонтировано и на вертикально расположенных трубах. Безотказную работу позволяет обеспечить использование фильтра, выполняющего механическую очистку воды.
В стандартных условиях для монтажа редуктора используется участок за водосчетчиками. Чтобы удобно регулировать редуктор давления воды и проводить обслуживание прибора следует установить запорную арматуру.
При наличии предохранительных клапанов, параметры установленного давления на участке выхода должны составлять на двадцать процентов ниже, чем показатель давления на вход каждого клапана.
Монтаж необходимых параметров давления на выход регулятора выполняется в условиях нулевого водоразбора, характеризующегося закрытыми точками.
Посредством вращения установочного элемента регулятора по часовой стрелке повышается уровень давления на участке за регулятором. Поворот в обратную сторону способствует понижению этого показателя. Правильный выбор диаметра регулятора базируется на ожидаемом расходе воды.
Грамотно смонтированный в систему регулятор давления не нуждается в специальном обслуживании, но для продления эксплуатационного срока целесообразно выполнять периодическую очистку сетки фильтра и седла.
Изношенные в процессе работы элементы, представленные сеткой и мембраной, могут быть легко заменены без использования демонтажных работ корпусной коробки.
Сколько стоит прибор?
Стоимость редукторов для регуляции давления очень сильно варьируется в зависимости от категории, основных характеристик и производителя устройства. К числу наиболее распространённых относятся следующие регуляторы:
- серия Honeywell 1/2″ с возможностью подсоединения манометра — порядка 1,7 тыс. рублей;
- серия Honeywell 3/4″ с возможностью подсоединения манометра — порядка 2,1 тыс. рублей;
- серия ITAP 1/2″ с диапазоном 1–4 бар — порядка 590 рублей;
- серия ITAP 3/4″ с диапазоном 1–4 бар — порядка 630 рублей;
- серия DMV/ZH-1 с максимальной температурой 60 °C — порядка 9,5 тыс. рублей;
- серия EMMETI 1/2″ со сгонами и диапазоном 0,5– 6 бар — порядка 7,5 тыс. рублей;
- серия EMMETI 1/4″ со сгонами и диапазоном 0,5– 6 бар — порядка 7,1 тыс. рублей;
- серия WATTS 1/2″ со сгонами и отверстиями под манометр — порядка 13,7 тыс. рублей;
- серия WATTS 1/4″ со сгонами и отверстиями под манометр — порядка 6,9 тыс. рублей;
- серия WATTS 1″ со сгонами и отверстиями под манометр — порядка 4,1 тыс. рублей;
- серия WATTS 3/4″ со сгонами и отверстиями под манометр — порядка 3,2 тыс. рублей.
Стоимость установки
Монтаж регуляторов на трубопроводы ГВ и ХВ не относится к категории сложных, но достаточно невысокая стоимость профессионального выполнения такого типа сантехнических работ и гарантия, сроком на двенадцать месяцев, позволяют привлечь к установке редукторов специалистов.
Средняя стоимость установки одного редуктора для стабилизации водяного давления составляет порядка 1200 рублей и может изменяться в зависимости от степени сложности и особенностей монтируемого оборудования.
Современные системы водоснабжения требуют установки такого оборудования в обязательном порядке. Грамотный монтаж правильно подобранного редуктора для регуляции параметров давления способствует предохранению дорогого сантехнического оборудования от гидроудара и минимизировать риски аварийных ситуаций.

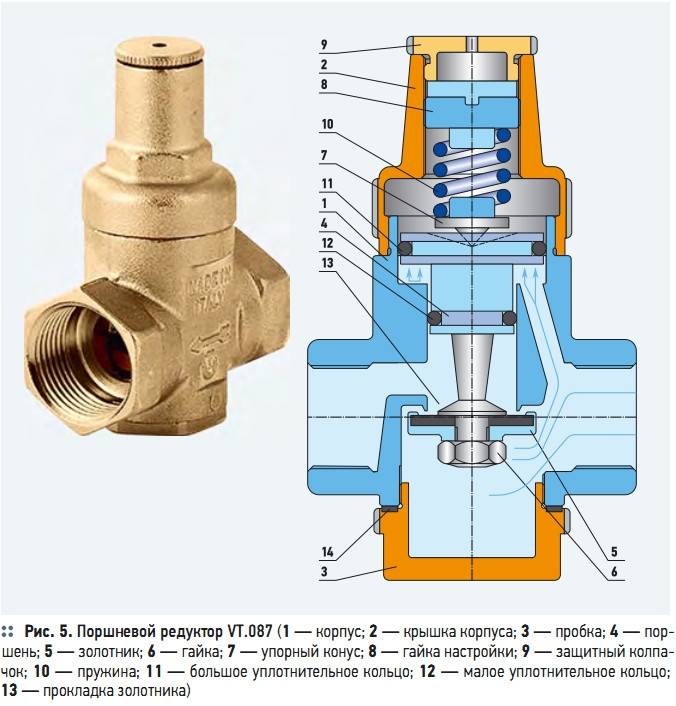

Первый тип – поршневой редуктор давления
Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень, соединённый с золотником (устройством ограничивающим проходное отверстие для среды).
Как это работает? Рабочая среда, в нашем случае вода, попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня. Упругая пружина, расположенная над поршнем, оказывает сопротивление – пропорциональное необходимому заранее отрегулированному давлению. Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину, смещается и уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.
При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды. Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.
Виды водяных регуляторов
В соответствии с пропускной способностью реле может быть бытовым (0,5-3 м3), коммерческим (3-15 м3) или промышленным (свыше 15 м3). Для большей эффективности элемент применяется совместно с манометрами, фильтрами грубой очистки, запорными клапанами и шаровыми кранами. Главное различие регуляторов давления воды в системе водоснабжения заключено в конструктивных особенностях.
Поршневые
В составе имеется характерный элемент – поршень. Он приживается прожитой, и в перекрытом положении полностью закрывает входные (выходные) отверстия. Принцип работы регулятора давления поршневого типа в том, что при изменении напора поршень стабилизирует этот параметр автоматически. Для регулировки имеется вентиль. С его помощью производится настройка и проверка работоспособности.
Мембранные
Запирающим элементом является подпружиненная мембрана, установленная в специальной герметичной камере. После ее срабатывания усилие передается на клапан, который и перекрывает поток. Сложное устройство делает изделия этого типа более дорогостоящим по сравнению с поршневым. Мембрану можно повредить не только штоком и пружиной, но и ржавчиной. Чтобы этого не произошло, нужно на входе установить фильтр грубой очистки или запорный кран с сетчатым фильтром.
Проточные
Суть работы в том, что входящий поток разделяется на несколько небольших, которые устремляются по специальным каналам. Затем они сливаются воедино, формируя новый, но уже не такой мощный. Плюс – отсутствие механических узлов, и как следствие, долговечность. Минус – меньшая степень контроля, и в ряде случаев нужно устанавливать дополнительный редуктор воды.
Автоматические
Здесь также присутствует мембрана, но пружин уже две. Суть работы в том, что при падении давления в автоматическом регуляторе она ослабляется, а при повышении – прижатие усиливается. Это механическое действие замыкает или размыкает контакты. В результате включается или отключается циркуляционный насос. Устройство применимо в системах принудительного водоснабжения.
Электронные
Главное отличие – датчик движения жидкости. Устройство управляется цифровым блоком, который определяет, когда включать помпу. Вся информация о рабочих параметрах выводится на дисплей. Рядом располагаются кнопки управления. Задача прибора – не только защищать систему от скачков, но и поддерживать постоянное давление в системе. Единственный недостаток таких приспособлений – цена, обусловленная сложностью устройства.
Трудности выбора
При покупке РДВ всегда следует обращать внимание на следующие нюансы и заранее узнать необходимые параметры как собственной магистрали, так и самого устройства:
- Диаметр трубы – обычно составляет 0,5 или 0,75 дюймов, но некоторые магистрали могут иметь диаметр и 1 и 1,25 дюйма. Поэтому, лучше заранее иметь представление о нужном диаметре трубы, не возлагая надежд на «стандарт»;
- Метод поддержания параметров – для сетей с перманентным движением воды необходимы исключительно динамические модели, а для бытовых нужд спокойно подойдут и статистические;
- Пропускная способность – надлежащая регулировка не возымеет эффекта, ежели неверно рассчитать пропускную способность устройства. Обычно, типовая квартира с 3-4 квартирантами использует устройства с КПД в 3-4 кубических метра воды в час. А вот для большого частного дома или промышленного производства данный показатель начинается от 10 кубов в час;
- Рабочая температура – стандартные модели способны работать и с холодным и горячим водоснабжением. Но существуют и модели, специально предназначенные для работы с повышенными температурами;
- Оснащение манометром — данный вспомогательный элемент позволит более точно контролировать давление в трубопроводе и своевременно подскажет, когда нужно отрегулировать водный напор. Элемент хоть и необязательный, но предпочтительный;
- Если в доме (на обслуживаемом объекте) используется множество единиц бытовой техники (бойлеры, стиральные машины, насосы), то для предотвращения гидроударов следует оснастить каждый такой объект отдельным РДВ.
Критерии выбора
Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор
Конструктивные особенности
Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.
Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.
Технические параметры
Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.
Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.
Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.
Материал и качество изготовления
Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.
Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше
Помимо этого, внимание стоит обратить на качество литья
Как выбрать для коттеджа?
Выбор зависит от технических параметров редукторов: их пропускной способности, надёжности и цены. Далее приведем сравнительную характеристику преимуществ и недостатков приборов, имеющих отличие в принципе действия.
Мембранный
Максимальная проходимость воды через прибор — до 3 кубометров в час. Опирающаяся на пружину внутренняя мембрана, при возрастании напора на входе — прогибается.
Смещение передаётся клапану, который закрывает вход. Происходит регулирование напора проточной воды путём изменения проходного диаметра отверстия.
Редуктор надёжен и неприхотлив в работе. Для более точной регулировки и визуального наблюдения за напором комплектуется манометром. К недостаткам прибора можно отнести высокую стоимость, меньшую производительность по сравнению с аналогами.
Мембранное устройство редуктора размещено в гермокамере, не подвергается засорению и может эксплуатироваться без предварительной очистки воды фильтром.
Поршневой
Имеет большую возможность пропуска воды — до 5 кубометров в час. Наиболее прост в конструктивном отношении, относится к бюджетным вариантам устройств. Стабилизация давления в водной системе происходит за счёт перемещения поршня.
При увеличении водонапора он воздействует на пружину. Смещаясь, поршень закрывает часть прохода, а соответственно, и водоток. Давление на выходе нормализуется.
При падении напора воды, наоборот: пружина распрямляется, и клапан приоткрывает входное отверстие. Объём проходящей воды увеличивается. Для отслеживания процесса регулировки, корректирования показаний давления в процессе эксплуатации, на корпусе регулятора есть место для установки манометра.
При относительно невысокой стоимости модель имеет серьёзный недостаток. Наличие в водной системе твёрдых фракций быстро выводит прибор из строя, чаще требуется ремонт или замена.
Монтаж поршневого редуктора производится в тандеме с фильтром грубой очистки. Это значительно продлевает время его работы.
Подробная информация о поршневом регуляторе давления в видео:
Лабиринтный
Один из самых простейших редукторов по конструкции и использованию. Внутренняя подвижная механическая часть отсутствует.
Возникающие в водотоке гидравлические удары (скачки давления) гасятся за счёт прохождения воды через системно расположенные небольшие каналы (лабиринты).
Этот тип регуляторов монтируется непосредственно перед входом сантехнического оборудования.
Примитивность конструкции прибора не даёт гарантии полной безопасности при эксплуатации водного оборудования, что ограничивает его использование.
Виды устанавливаемых в системах водоснабжения редукторов давления воды
Современный рынок предлагает широкий выбор моделей регуляторов давления воды для бытового и промышленного применения. Редукторы, снижающие давление воды, делятся на два типа: поршневые и диафрагменные.
Механические клапаны для воды
Механические или поршневые редукторы давления воды являются наиболее распространенным типом регуляторов. Популярность объясняется более низкой стоимостью среди аналогичных устройств. Регулирование давления в системе водоснабжения осуществляется с помощью подпружиненного поршня, который изменяет проходное сечение шланга. Регуляторы давления воды имеют диапазон настройки давления воды на выходе — 1-5 атм.
Основным недостатком механического регулятора давления воды является наличие подвижных частей, подверженных износу, что приводит к выходу оборудования из строя. Кроме того, поршневой редуктор для системы водоснабжения очень чувствителен к различным механическим примесям в воде, присутствующей в бытовых и промышленных линиях.
Экспертное мнение
Дизайнер ВК (водоснабжение и канализация) ООО «АСП Северо-Запад» Спросите специалиста «По этой причине поршневые редукторы комплектуются фильтром грубой очистки. Давление на входе поршневого регулятора давления воды 25 бар.”
Мембранные редукторы давления воды
Когда вы решаете для себя, какие редукторы давления лучше покупать — поршневые или диафрагменные, в первую очередь необходимо понять, что такое второй тип устройства. Регуляторы этого типа выполняют свою функцию с помощью пружинной диафрагмы, заключенной в герметичную камеру. При увеличении силы давления в системе водоснабжения пружина сжимается и воздействует на клапан, что снижает расход воды в трубах, а при уменьшении на входе все происходит в обратном порядке.
Регулятор давления воды мембранный — довольно надежное, неприхотливое в эксплуатации устройство с широким диапазоном регулирования давления в водопроводах. Кроме того, эти устройства имеют высокую стоимость. Однако у диафрагменных редукторов есть такие недостатки, как: большое количество подвижных элементов и сложность процедуры замены.
Также существуют регуляторы расхода, отличительной особенностью которых является отсутствие подвижных элементов, что в свою очередь положительно сказывается на надежности и сроке службы редукторов. Выравнивание силы давления происходит за счет потери скорости водяного потока из-за прохождения внутреннего лабиринта устройства. В быту такие регуляторы используются практически во всех типах оросительных систем. Недостатком таких устройств является необходимость включения на выходе дополнительной коробки передач.
РСЕ также делится по типу управления на электронное и автоматическое.

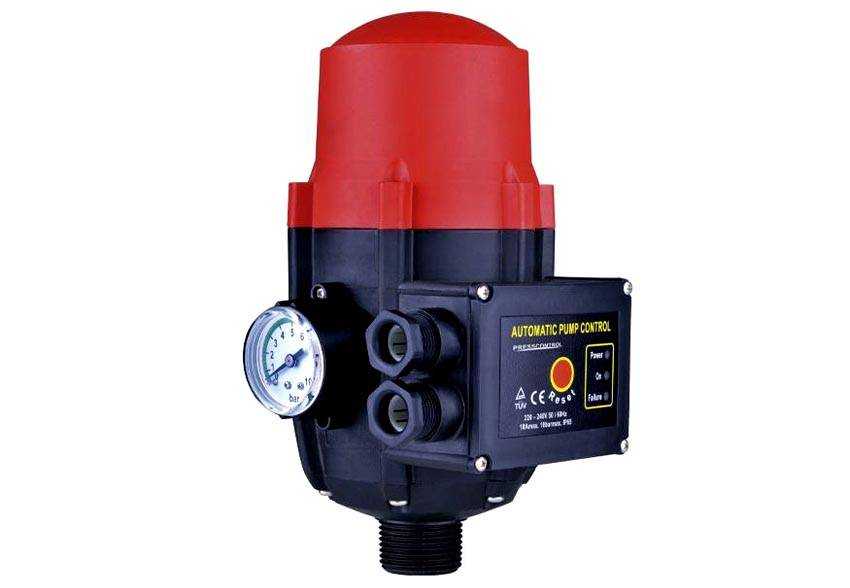

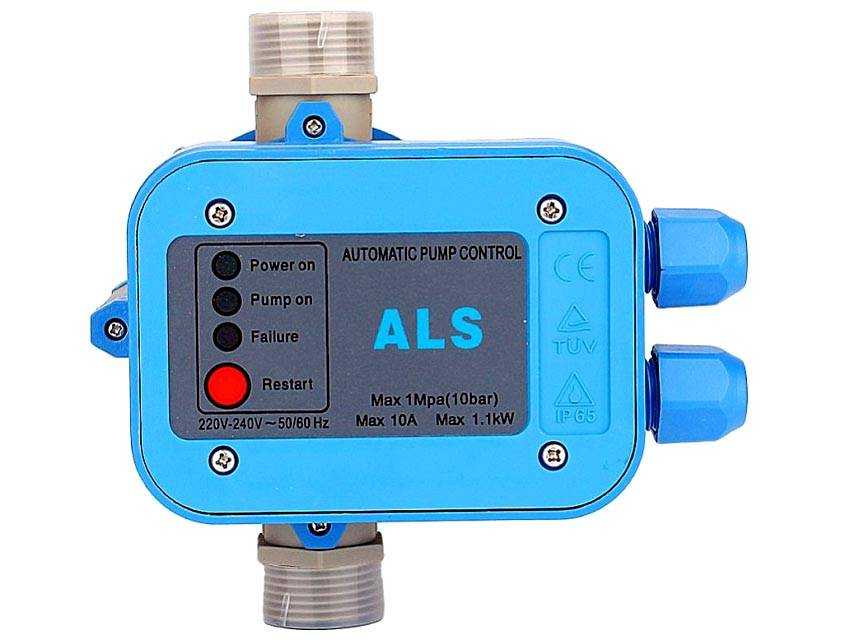

Автоматические РДВ в системе водоснабжения
Современный рынок предлагает широкий выбор автоматических регуляторов давления воды, устанавливаемых в системах водоснабжения. Регулировка давления воды в трубопроводе осуществляется с помощью специального реле. Автоматическая коробка передач представляет собой довольно компактный агрегат с диафрагмой и двумя пружинами, сила сжатия и распрямления которых регулируется с помощью гаек. Диафрагма реагирует на давление поступающей воды, и при низком давлении пружина ослабевает, а при максимальном давлении сжатие становится сильнее. Воздействие, оказываемое на пружины, приводит к размыканию (замыканию) контактов автоматического регулятора давления воды для насосов, запуску или остановке насоса.
Реле помогает стабилизировать давление в водопроводной сети и автоматизировать управление насосом.
Электронные регуляторы давления
Специальное устройство отслеживает текущее давление рабочей жидкости, собирая данные датчиков и движения воды, затем включает (при необходимости) насос. Благодаря электронному регулятору давления воды насосное оборудование защищено от возгорания при отсутствии жидкости в водопроводе.
Электронные регуляторы давления воды для насосов состоят из основного корпуса, датчиков, электронной платы, муфты для подключения электрического кабеля и патрубков с резьбой для подключения к водопроводу. Устройство отличается бесшумной работой. Электронный датчик давления воды в системе водоснабжения также помогает защитить линейное оборудование от возможного гидроудара.
Экспертное заключение
Инженер-конструктор ВК (Вода и канализация) ООО «Северо-Западный АСП» Спросите специалиста «Электронные устройства устанавливаются до первого уровня аспирации жидкости. Перед запуском редуктора бак насоса необходимо заполнить водой.”
