5 секретов кабеля КГ — характеристики, отличия, недостатки.

Кабель КГ: расшифровка, конструкция, технические характеристики

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

  1. 1. Оплата картой на сайте (для физлиц).
  2. 2. Оплата по квитанции наличным или безналичным расчетом (для физлиц).
  3. 3. Безналичная оплата на наш расчетный счет (для юрлиц).

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

  1. 1. Самовывоз из нашего офиса.
  2. 2. Доставка нашим транспортом.
  3. 3. Доставка курьерской службой.
  4. 4. Услуги транспортной компании.

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Расшифровка кабеля КГ:К- КабельГ — Гибкий

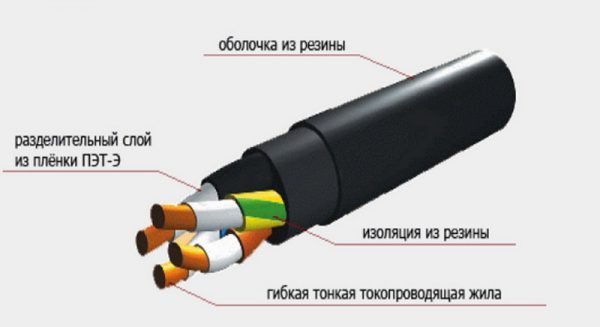

Элементы конструкции кабеля КГ:1. Токопроводящая жила скрученная из медных проволок (класс 5);2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:• цифровая: 1, 2, 3, 4, 5, жила заземления — 0,• цветовая: голубой, черный, коричневый, жила заземления — зелёно-жёлтая;4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);5. Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения кабеля КГ: Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.Так же кабель КГ является сварочным кабелем и применяется при подключении сварочного аппарата. Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения.

Срок службы кабеля КГ – не менее 4 лет.

Многократные перегибы кабеля КГ через систему роликов:

Диаметр роликов

Растягивающая нагрузка

Сечение основных жилЧисло циклов перегибов
120 мм15 Н2,5 кв.мм30 000
200 мм20 Н4,0 кв.мм30 000

Многократные изгибы кабеля КГ на угол ±П/2 рад при растягивающем усилии 49 Н:

Описание технических параметров кабеля КГН

Одним из самых распространённых силовых проводников является кабель КГН. Он является усовершенствованной (маслостойкой и устойчивой к горению) разновидностью популярного проводника КГ. Этот тип кабеля пользуется широкой популярностью у электриков, потому что подходит для подключения электроприборов с высокой мощностью.

У названия КГН достаточно простая и понятная расшифровка: К – кабель, Г – гибкий, а Н – это символ, который обозначает изоляционный слой, изготовленный из негорючей маслостойкой резины. Существует несколько вариантов данного проводника: КГ-ХЛ для холодного климата и КГ-Т – для тропиков.

Сфера применения

Технические параметры кабеля КГН позволяют использовать его в условиях повышенной влажности и даже под водой (в реках, озерах). Изначально данный проводник был разработан для эксплуатации в сфере судостроения. Он широко используется в помещениях с высокой влажностью воздуха и наличием конденсации влаги на стенах и потолке. К числу подобных помещений относятся подвалы и помещения на кораблях.

Кроме того, кабель может использоваться в различных агрессивных средах, например, в шахте для подключения передвижного электрического оборудования. Устойчивость к воздействию дезинфицирующих растворов и смазочных масел позволяет использовать его в сельском хозяйстве. А вот для подземной прокладки рекомендуется применять бронированный медный проводник, например, ВБбШв.

КГН может эксплуатироваться в помещениях с естественной вентиляцией при условии, что кабель не подвергается воздействию атмосферных осадков и солнечных лучей. Прокладка КГН на открытой местности возможна только в том случае, если проводник защищен от солнечного воздействия. Это объясняется тем, что его изоляция разрушается под воздействием ультрафиолетовых лучей.

Конструкция кабеля

Кабель состоит из медных токопроводящих жил в количестве от 1 до 5. Сечение каждой жилы варьируется от 1 до 240 мм. Конструкция проводника выглядит следующим образом:

  1. Жила, изготовленная из меди и обеспечивающая проведение тока. Жила характеризуется многопроволочной структурой и круглой формой. Класс гибкости – 5 (согласно ГОСТ 22483).
  2. Разделительный слой, который не допускает прилипания изоляции к поверхности жилы. Данный слой представляет собой синтетическую пленку марки ПЭТ-Э.
  3. Изоляционный слой. Каждую жилу покрывает изоляция, изготовленная из резины типа РТИ-1 на основе каучуков. Цветовая маркировка изоляционных покрытий жил (фазных, нулевых и заземляющих) выполнена в соответствии с существующими нормами.
  4. Разделительный слой, который предотвращает прилипание внутренней изоляции к внешней оболочке кабеля. В качестве разделительного слоя может использоваться тальк или синтетическая пленка марки ПЭТ-Э.
  5. Внешняя оболочка, произведенная из маслостойкой резины, которая не распространяет горение. Это резина РШН-1, изготовленная на основе полихлоропрена. Данная оболочка придает кабелю повышенные эксплуатационные характеристики. Наличие такое оболочки – основное отличие кабеля КГН от проводника КГ.

Если электрокабель КГН – многожильный, то жилы скручиваются между собой с шагом, которой не превышает 16 диаметров по всей длине изделия.

Основные параметры проводника

Главный вопрос, который интересует потребителей, — каковы технические характеристики кабеля КГН? Итак, данный проводник изготавливается в соответствии с ТУ 16.К73.О5-93 и характеризуется следующими параметрами:

  1. Частота переменного тока составляет 400 Гц.
  2. Переменное номинальное напряжение – 0,66 кВ, а постоянное – 1 кВ.
  3. Минимально допустимый радиус изгиба при прокладке проводника – 8 наружных диаметров.
  4. Рабочая температура стандартного изделия КГН варьируется в пределах от -30 до +50 градусов по Цельсию. Тропический вариант конструкции КГН-Т может эксплуатироваться при температуре от -10 до +55 градусов.
  5. Максимальный допустимый нагрев жил кабеля в процессе работы – не выше +75 градусов.
  6. Прокладку кабеля без предварительного подогрева можно осуществлять при температуре окружающей среды не ниже -15 градусов.

Строительная длина кабеля сечением 35 мм2 – не менее 150 м, сечением 50-120 мм2 – 125 м и больше, сечением от 155 мм2 – не меньше 100 м. Гарантийный срок эксплуатации КГН составляет 6 месяцев с момента начала использования кабельной линии, но при этом не более 1 года с момента производства. Срок службы кабеля составляет 2,5 года со дня изготовления.

Крупнейшими отечественными производителями КГН являются Кольчугинский , а также «Рыбинсккабель», «Камкабель», «Севкабель». Они изготавливают самую надежную и качественную продукцию. Зарубежным аналогом данного проводника считается марка NSSHOU.

normdom.ru

Назначение кабеля

Условия эксплуатации

Вид климатического исполнения кабелей УXЛ, температура окружающей среды при эксплуатации кабеля в стационарном состоянии от -50°С до +50°С, для кабелей с маркировкой «хл» вид климатического исполнения XЛ с диапазоном температур эксплуатации от -60°С до +50°С.

Огнестойкость кабелей КГВВнг(А)-FRLS не менее 180 минут.

Относительная влажность воздуха при температуре 35°С до 98%.

Длительно допустимая температура нагрева жил при эксплуатации кабеля – до +70°С.

Допустимые усилия тяжения кабелей по трассе прокладки не более 50 H/мм2.

Строительная длина кабеля устанавливается при заказе.

Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С с наружным диаметром до 10 мм включительно не менее 3-х диаметров, с наружным диаметром от 10 мм до 25 мм включительно не менее 4-х диаметров.

Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С не менее 6-ти диаметров.

Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -7°С не менее 10-ти диаметров.

При температуре окружающей среды ниже -40 °С прокладка и монтаж всех марок кабеля (в том числе и подогретого) не допускается.

Гарантийный срок эксплуатации – 5 лет (со дня ввода кабеля в эксплуатацию), но не позднее 6 месяцев с даты изготовления.

Срок службы кабеля:

  • при прокладке в земле (траншеях) и на эстакадах – не менее 15 лет;
  • при прокладке в помещениях, каналах, туннелях – не менее 25 лет.

Конструкция кабеля

Кабель соответствует требованиям ГОСТ 1508-78, настоящих технических условий и изготавливается по технологической документации, утвержденной в установленном порядке.

  • Токопроводящая жила – многопроволочный медный проводник 5 класса гибкости по ГОСТ 22483.
  • Термический барьер – обмотка из двух слюдосодержащих лент, для кабелей с маркировкой «FRLS».
  • Изоляция – поливинилхлоридный (ПВХ) пластикат, а так же для кабелей с маркировкой «LS», «FRLS» из поливинилхлоридного пластиката пониженной пожарной опасности.
  • Структура – изолированные жилы скручены, в каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым. Цветовая маркировка изолированных жил в виде продольных полос шириной не менее 1 мм.
  • Оболочка кабеля – поливинилхлоридный (ПВХ) пластикат. Пониженной горючести для кабелей с маркировкой «нг(А)», пониженной пожароопасности для кабелей с маркировкой «нг(А)-LS» и «нг(А)-FRLS», повышенной хладостойкости для кабелей с маркировкой «хл», пониженной горючести и повышенной хладостойкости для кабелей с маркировкой «нг(А) хл».
  • Количество жил – 2, 3, 4, 5, 7, 10, 14, 19.
  • Сечение жил (мм²) – 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0.

Технические характеристики

0,75-2,5 мм2 — 0,6 мм
4,0-6,0 мм2 — 0,7 мм
10,0 м2 — 0,9 мм

Электрическое сопротивление изоляции в пересчете на 1 км длины кабеля и температуру +20°С с номинальным сечением жилы:
0,75-1,5 мм2 — не менее 10 МОм / км
2,5-4,0 мм2 — не менее 9 МОм / км
10,0 мм2 — не менее 6 МОм / км

Производители

Многие часто задаются вопросом какие производители кабеля КГН являются самыми надежными. Исходя из полученных данных, рекомендовано покупать продукцию следующих производителей:

  • «Электрокабель» Кольчугинский завод«;
  • «Камкабель»;
  • «Рыбинсккабель»;
  • АО «Сибкабель»;
  • ГК «Севкабель».

Вам это будет интересно Особенности кримпера для обжима

Кабельный

ООО «ГК «Севкабель»

(бывший завод Торгового дома «Сименс и Гальске») начала функционировать с 1879 года. Основателем является немецким промышленник Карл-Генрих Сименс. На протяжении нескольких лет своего существования компания занимает лидирующую позицию. Благодаря универсальным возможностям компания производит широкую номенклатуру кабелей. Качество производства уже оценено покупателями России и за рубежом. Оптические и силовые изделия, самонесущие изолированные провода, низковольтные силовые провода — вот основные направления развития ОАО «Севкабель».

Устойчивая инфраструктура деловых связей успешного предприятия, постоянное совершенствование технологий, современный менеджмент и маркетинг базируются на вековых традициях качества, на опыте предыдущих поколений кабельщиков.


АО «Сибкабель»

АО «Сибкабель»

Ассортимент продукции завода насчитывает более 60 марок кабелей и проводов (свыше 20 000 маркоразмеров). Основные группы: силовые изделия до 1 кВ, контрольные, телефонные, силовые гибкие кабели, установочные, обмоточные, эмалированные провода, кабели для погружных электронасосов. Потребителями кабельно-проводниковой продукции, выпускаемой в АО «Сибкабель», являются железнодорожные и нефтяные компании, организации горнодобывающей, энергетической и строительной отраслей.


ОАО Электрокабель «Кольчугинский

100% продукции завода сертифицировано по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России, 90% — на соответствие требованиям безопасности в системе ГОСТ Р.

Общая номенклатура Кольчугинского составляет более 25 000 маркоразмеров кабельно-проводниковой продукции.

Вся продукция Кольчугинского сертифицирована по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России.

Многие провода сертифицированы в различных национальных системах сертификации. Судовые кабели имеют одобрение Российского морского регистра судоходства и Российского речного регистра.

Кабели марки NYM изготавливаются в соответствии с требованиями стандартов Союза немецких электротехников (DIN VDE), завод имеет соответствующую лицензию на их производство.

Силовые провода с изоляцией из сшитого полиэтилена на среднее и высокое напряжение разрешены к прокладке крупнейшими энергосистемами России.


ООО «Камский кабель»

ООО «Камский кабель»

«Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие в число лидеров кабельной промышленности. С 1957 года завод обеспечивает потребности страны в надежной и современной кабельно-проводниковой продукции. Предприятие производит кабели и провода, которые отправляется на крупнейшие стройки страны.

Ассортимент продукции насчитывает более 55 000 маркоразмеров. Современное технологическое оборудование, мощная испытательная база обеспечивают выпуск качественных и надежных изделий с различными видами изоляции.

Кабельно-проводниковая продукция под торговой маркой «Камкабель» востребована в электроэнергетике, в нефтяной, угледобывающей, металлургической отраслях, в промышленном и жилом строительстве, на объектах РЖД, в авиа и судо-строении. Кабели и провода пермского завода известны не только на территории России и стран СНГ, но в Европе и Азии.


ООО «Рыбинсккабель»

ООО «Рыбинсккабель»

«Рыбинский завод» — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий. Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинсккабель» быстро превратился в универсальное предприятие по выпуску качественной продукции, применяемой в изделиях гражданского и оборонного назначения.

В завершение следует отметить, что покупать провод необходимо с запасом. Конечно, в случае нехватки изделия можно и нарастить, но целое всегда надежнее собранного из кусков.

Темный цвет медных жил и старение кабеля

Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.

Она в своем составе имеет различные поливалентные металлы, а также серу. Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.

Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.

Однако по ГОСТу такая пленка не требуется для кабелей сечением до 50мм2. Поэтому не удивляйтесь, если в вашем изделии ее не окажется.

Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар. У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка медь не окисляет.

По цвету меди можно легко определить, какой кабель перед вами, новый или б/у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.

Когда на абсолютно новом кабеле также наблюдается черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии нанесения изоляции.

Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.

Монтаж и условия эксплуатации электрокабеля КГ

Силовой кабель предназначен для подключения потребителей электроэнергии в сельском хозяйстве, на транспорте, строительстве, геологоразведке, на шахтах, в кораблестроении и т. п.

При этом он может эксплуатироваться в условиях с агрессивными средами, повышенной влажности или в воде. Применяются для подключения передвижных устройств и механизмов. Может работать в широком температурном диапазоне.

Особенности и отличия кабельной продукции КГ, КГ ХЛ, КГН

Кабельная продукция марки КГ представляет универсальную основу разновидностей силовых гибких проводников. В зависимости от сечения и количества жил можно, подключать различные потребители, которые используют трехфазное переменное или постоянное напряжение. Дополнительное обозначение в марках регламентируют разницу в применении.

КГ-Т применяется в условиях тропического климата. Медные жилы дополнительно покрываются сплавом олова и свинца. А в изоляцию добавляются фунгициды, предотвращающие появление плесени.

КГН предназначен для применения в умеренном климате. Монтируется при подключении нагрузки, где необходимо уменьшить риски возгорания. В качестве изоляции применены материалы, которые не поддерживают активное горение.

Маркировка, требования к упаковке

При маркировке используются цифровые значения от 1 и далее. Нулевая жила обозначается цифрой 0.

Чаще применяется цветовое обозначение. Стандартами определены следующие цвета:

  • голубой окраской обозначается нулевая жила;
  • желто-зеленым тоном помечается жила заземления;
  • черным, коричневым, красным или их оттенками окрашиваются фазные провода.

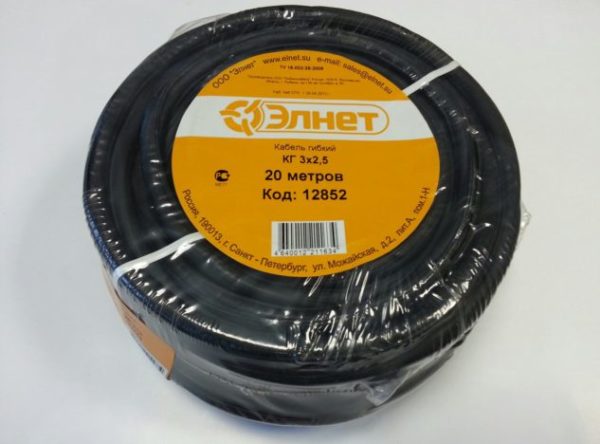

Кабель маркируется надписями – на оболочке или ленте, где указывается марка изделия, товарный знак или завод-изготовитель, год выпуска и партия. Наносится рельефным или печатным способом.

На барабане или ярлыке, прикрепленном к бухте, должна содержаться информация:

  • товарный знак или наименование производителя;
  • марка кабеля с указанием количества жил и сечения;
  • длина провода в бухте;
  • масса брутто в кг;
  • дата изготовления, год и месяц;
  • номер барабана или бухты.

При выборе кабельной продукции следует ориентироваться на условия эксплуатации, мощности подключаемой нагрузки, сечения проводника. Эти данные необходимы для расчета номинального тока. При монтаже следует соблюдать требования техники безопасности и постоянно поддерживать кабель в исправном состоянии.

Производители в России

Практичный и многоцелевой кабель востребован специалистами производственных сфер. Спрос на силовой кабель КГ удовлетворяют российские предприятия:

  1. ООО «КамКабель».
  2. ОАО «РыбинскКабель».
  3. ГК «Севкабель».

Пермская фирма «Камский Кабель» отвечает потребностям крупнейших строительных площадок России. Предприятия энергетического комплекса, кораблестроительные и авиационные заводы входят в число постоянных клиентов уральского предприятия. Почти 50 000 марок проводов составляют ассортимент продукции. Изделия компании пользуются спросом на территории государств бывшего СССР, известны в европейских и азиатских странах.

Лидирующее положение на рынке занимает «Рыбинский кабельный завод». За 10 минут предприятие изготавливает один километр кабельной продукции. Кабель КГ входит в число хитов продаж. Качество изделий соответствует международным требованиям ISO 9001:2008 и российским стандартам ГОСТ ISO 9001−2011.

«Севкабель» отсчитывает историю с 1879 года. Сейчас холдинг со штаб-квартирой в Санкт-Петербурге обеспечивает качественной продукцией все ключевые отрасли российской экономики. В число клиентов компании входят Министерство обороны, государственные корпорации «Росатом» и «Роскосмос».

https://youtube.com/watch?v=0o9x-5mPCuY

В местах, где электротехнические регламенты запрещают использовать проводники со стандартными параметрами, на помощь приходит КГ. Провод, который неприхотлив и способен работать в жёстких климатических условиях, любят профессионалы электромонтажных работ.

Достоинства

Основными преимуществами кабеля этой марки являются:

Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
Высочайшая гибкость.
Рекомендуется использовать в установках с повышенной вибрацией.

Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.

  • Во-первых, их напряжение не должно превышать 660 вольт.
  • Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
  • В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.

Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.


Основные технические и эксплуатационные характеристики кабеля марки КГ

Размерные показатели

Вся кабельная продукция делиться по количеству жил в изделии. Выше уже упоминалось, что и кабель КГ (с любыми техническими характеристиками)  этой классификации подвержен. Но есть один размерный показатель, который определяет мощность, выдерживаемую этим кабелем. Это сечение (площадь) жилы.

  • В одножильном кабеле сечение варьируется от 2,5 до 50 мм². Есть определенная шкала стандартных значений.
  • В двух- и трехжильном от 1,0 до 150 мм².
  • В четырехжильном от 1,0 до 95 мм².
  • В пятижильном кабеле от 1,0 до 25 мм².

Как уже было сказано выше, заземляющая жила всегда на один порядок меньше, чем фазная. К примеру, КГ 3×6+1×4. То есть, расшифровка здесь такая – три фазных жилы имеют сечение 6 мм², заземляющая 4 мм².

Температурные показатели

Это один из важных параметров, который влияет на срок эксплуатации самого кабеля. В своей массе кабели КГ могут эксплуатироваться в температурном диапазон от минус 40С до плюс 50С. Но есть специальная аббревиатура, которая помогает определиться, в каком климатическом регионе какой кабель лучше использовать.

  • Если условия эксплуатации минусовые, то ищите в маркировке провода буквы «ХЛ».
  • Если условия службы тропические, то ищите букву «Т».
  • Если изоляция сделана из негорючих материалов, то марка будет обозначаться, как кабель КГн.

Что касается сопротивления, то здесь учитываются: длина провода, равная 1 км, температура окружающей среды — +20С, мощность пропускаемого тока 2,5 кВт с частотой колебания 50 Гц. И при всем при этом сопротивление должно составить 50 мОм. При тестировании одножильного проводникового материала, его необходимо обязательно погрузить в воду. Если все эти параметры сходятся, то максимальная температура нагрева будет составлять +75С. Если происходит повышение температуры, то что-то в кабеле не так: или произошел излом жил, или прохудилась изоляция.

И еще одно немаловажное дополнение – это длина изделия в зависимости от его сечения

  • Кабель КГ сечением 1-35 мм² выпускается длиною до 150 м.
  • Сечение 35-120 мм² — длина до 125 м.
  • Сечение 150 мм² — длина кабеля 100 м.

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

  • буква «А» в начале отсутствует, что означает – жилы медные;
  • Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
  • Г – провод гибкий, не бронированный;
  • М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

  1. Номинальное напряжение (переменное) – до 660 В.
  2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
  3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
  4. Относительная влажность воздуха 100% при температуре не выше +35°С
  5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
  6. Гарантийный срок службы 8 лет.
  7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

  1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
  2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
  3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
  4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.). К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении

Оба варианта показаны на фото ниже:

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

  • Камкабель;
  • Уралкабель;
  • Рыбинсккабель;
  • Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

samelectrik.ru

Устойчивость к внешним воздействиям

Кабели КГ обладают высокой устойчивостью к внешним воздействиям, что делает их незаменимыми при использовании в различных условиях. При проектировании этих кабелей учитывается масса факторов, которые могут оказывать влияние на их работу.

В первую очередь, важно отметить, что кабель КГ имеет хорошую изоляцию, что позволяет ему выдерживать различные климатические условия. Он не подвержен воздействию влаги, пыли, агрессивных химических веществ и других внешних факторов

Кроме того, кабель КГ обладает высокой механической прочностью, что делает его устойчивым к механическим воздействиям, таким как изгибы, удары и натяжение

Это особенно важно при прокладке кабеля в условиях строительных работ или в промышленных помещениях, где может быть повреждение кабеля

Также стоит отметить, что кабель КГ-ХЛ имеет повышенную огнестойкость, что делает его безопасным для использования в условиях повышенной температуры или при пожаре

Это особенно важно для обеспечения безопасности людей и сохранности имущества

В целом, устойчивость к внешним воздействиям является одним из основных преимуществ кабелей КГ. Благодаря этому, они находят широкое применение в различных отраслях, где требуется надежная передача электроэнергии или сигналов.

Выбор сварочного провода

Этот кабель служит для подачи тока в место, где происходит соединение деталей. Поскольку процесс наиболее важный, сварочные провода имеют высокие требования, перечислим основные из них:

  1. Изоляция должна быть сверхпрочной и выдерживать множество процедур скручиваний;
  2. Сечение провода должно быть стойкой к нагрузкам, которые создаёт инвертор;
  3. Токопроводящие жилы, должны быть в полимерной оплётке;
  4. База изоляции провода, должна быть изготовлена из шланговой резины;
  5. Провод должен быть стойким к механическим повреждениям, а также не проявлять слабость к химическим веществам и агрессивной среде.

Конструкция кабелей

Основными составными частями являются:

  1. Токоведущая жила — это пучок множества мелких медных проволочек округлой формы. Стандартом при изготовлении токопроводящей жилы является ГОСТ-22483. Жилы типа «Т» (предназначенные для использования в тропическом и субтропическом климате) состоят из сплава меди с оловом или имеют свинцово-оловянное покрытие, олова в котором содержится 40% или более.
  2. Первый разделительный слой представляет собой плёнку из синтетического материала.
  3. Изоляционный слой состоит из специального изоляционного каучука. Жилы с изоляцией окрашены в идентифицирующие цвета (обычно — голубой у нулевой жилы), либо на них нанесена продольная полоса. Если нулевой жилы нет, то голубой/синий цвет может быть нанесён на любую кроме заземлительной жилы, которую в свою очередь, как правило, выполняют в жёлто-зелёной расцветке (или ставят пометку «0»). Для кабелей с 1–2 жилами нет определённой окраски, но такие цвета, как белый/серый, красный, зелёный и жёлтый (выступая по отдельности не в сочетании) для пометки жил в многожильных кабелях не применяются. Фазные элементы обычно коричневого или чёрного цвета.
  4. Скрутка. Интервал скрутки в жилах с изоляцией составляет приблизительно 16 диаметров по скрутке.
  5. Второй разделительный слой — синтетическая плёнка из аналогичного материала, нанесённая на поверхность скрученных жил (микротальк и тому подобное). Если жилы с изоляцией отделены от оболочки, то в таком случае возможно изготовление без разделительной прослойки.
  6. Внешняя оболочка изготовляется на основе бутадиенового каучука. В кабелях, состоящих из одной жилы, отдельные изоляция и оболочка могут быть заменены объединённой защитно-изоляционной оболочкой. Толщина защитно-изоляционной оболочки равна двум толщинам изоляции либо суммированным толщинам изоляции и оболочки.

Как устроен сварочный кабель

Конструкция сварочного кабеля — это медная жила, покрытие и разделительный слой. Сварочные кабеля имеют достаточно большое сечение, как правило, не менее 10-16 мм².

Условия эксплуатации диктуют свои требования, поэтому сварочный кабель изготавливается только из меди и обязательно гибким. К покрытию сварочных кабелей также предъявляются особые требования. Обычно в качестве такого служит резина или натуральный каучук.

Характеристики сварочных кабелей

Сварочный кабель должен обладать отличной гибкостью. Он обязан выдерживать большую силу тока в зависимости от того, какой аппарат применяется для сварки.

Чтобы нарастить сварочный кабель, нужен кусок такого же кабеля по сечению. В противном случае, кабель начнёт греться, что чревато возгоранием его покрытия.

Сварочный кабель — какие виды бывают?

Существуют два основных типа сварочных кабелей, это кабель КОГ и кабель КГ. Гибкий кабель КГ используется в сетях с переменным напряжением до 660 вольт и частотой тока в 40 Гц. Также возможно применение этого кабеля и в сетях с постоянным напряжением до 1000 вольт.

Кабель КОГ — расшифровывается как «кабель особо гибкий». Это практически аналог того же кабеля КГ, но только с большей гибкостью. Используется он преимущественно в сетях от 220 до 700 Вольт и с частотой тока в 50 Гц.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
