Используем токоизмерительные клещи

Токоизмерительные клещи. | Учёт и Контроль

ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ.

                Из школьного курса физики известно, что для измерения величины силы тока используется прибор – амперметр. В зависимости от ожидаемой величины измеряемого тока шкалу амперметра обычно градуируют в  микроамперах, миллиамперах, амперах или килоамперах, шкалу выбирают в соответствии с пределами измерения прибора.  В электрическую цепь амперметр включается в разрыв ( последовательно ) с тем участком электрической цепи величину силы тока в которой хотят определить. Для расширения пределов измерений применяется щунт или трансформатор тока.

По сути,  токоизмерительные клещи – это амперметр для бесконтактного измерения величин тока. Этот прибор позволяет практически мгновенно измерять силу тока бесконтактным способом с высокой точностью без перерыва подачи электроэнергии потребителям.

Работа токоизмерительных клещей устроена по принципу одновиткового трансформатора тока, первичной обмоткой которого служит шина или проводник с измеряемым током, а вторичная многовитковая обмотка, к которой подключён амперметр, намотана на разъёмный магнитопровод. С целью охвата провода или шины магнитопровод  размыкается подобно обычным клещам при воздействии оператора на изолирующие рукоятки или рычаги клещей.

Рис.1. Высоковольтные токоизмерительные клещи.

Переменный ток, при прохождении по проводнику, который охвачен замкнутым магнитопроводом,  создаёт в последнем переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке токоизмерительных  клещей. Во вторичной замкнутой обмотке, ЭДС создаёт ток величина которого измеряется амперметром.

Токоизмерительные клещи состоят из следующих частей:

— рабочая часть включает в себя: магнитопровод, обмотки и измерительный прибор;

— изолирующая часть включает в себя всё располагается от рабочей части до упора;

— рукоятки – это часть конструкции, расположенная от упора до конца клещей.

У одноручных токизмерительных клещей изолирующая часть служит одновременно и рукояткой. Раскрытие магнитопровода  происходит с помощью нажимного рычага.

Рис.2. Низковольтные токоизмерительные клещи.

Конструкция токоизмерительных клещей бывает двух типов: одноручные – для установок до 1000 В, и двуручные для высоковольтных установок до 10 кВ включительно. В современных конструкциях токоизмерительных клещей часто применяется схема которая сочетает в себе трансформатор тока с выпрямительным прибором. Здесь выводы вторичной обмотки присоединяются к электроизмерительному прибору не на прямую, а через набор шунтов.

Таким образом, современные токоизмерительные клещи являются несложным, но очень полезным прибором. Он может служить не только для измерения непосредственно величин постоянного и переменного токов, но и для измерения напряжения постоянного и переменного токов,  проверки сопротивления изоляции, частоты тока и т. д.  Список функций клещей постоянно расширяется, дополнительные функции мультиметр токоизмерительные клещи пользуются большим спросом.

Применять токоизмерительные клещи необходимо в соответствии с правилами.  Токоизмерительные клещи могут применяться в ЗРУ, а так же  в ОРУ только в сухую погоду. Выполнять работы с использованием токоизмерительных клещей допускается как на частях покрытой изоляцией ( провод, кабель ), так и на частях без изоляции ( шины ). Измерения производят в диэлектрических перчатках, стоя на изолирующем основании.  Второй человек располагается сзади сбоку оператора и фиксирует показания приборов токоизмерительных клещей.

Порядок работы с токоизмерительными клещами

Способы измерения с помощью токоизмерительных клещей в целом ничем не отличаются при использовании бытовых мультиметров (до 1000 Вольт) или профессиональных (свыше 1000 Вольт) приборов.

Рассчитанный на домашнее использование тестер с клещами будет иметь гораздо больше функций, а специализированным устройством в бытовых условиях чаще всего будет нечего измерять.

В зависимости от цели измерений, весь процесс с помощью клещей, совмещенных с мультиметром, будет проходить следующим образом:

• Среди проводов выделяются тот, с которого надо снять показания. Если обхватить клещами сразу несколько проводников, то результат измерения будет неправильным.
• На тестере выставляется необходимый режим и диапазон. Если измеряется переменный ток, то это будут литеры AC, а когда прибор поддерживает измерение постоянного, то DC. При этом, на шкале надо выбрать значение чуть больше того, которое планируется измерить. Если предполагаемая сила тока неизвестна, то начать измерения надо с самой большой шкалы.
• Клещи раскрываются и нужные проводник помещаются внутри. Для наиболее точного измерения провод желательно расположить по центру контура, перпендикулярно корпусу прибора.
• Измерение произойдет автоматически и на дисплее отобразятся результаты.

Принцип действия и функциональность

Принцип работы прибора основан на законе электромагнитной индукции, по устройству в значительной степени схож с принципом действия обыкновенного трансформатора. Переменный ток измеряемого проводника внутри катушки трансформатора (Клещей) создает переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке устройства, который замеряется амперметром или датчиком.

Схема измерения силы тока прибором с трансформаторным датчиком

В более современных устройствах применен полупроводниковый датчик Холла, основным отличием от устройства с трансформатором является то, что измеряемый проводник охватывается не замкнутой катушкой, а магнитопроводом, в разрыве которого размещен датчик Холла.

Схема измерения силы тока прибором с датчиком Холла

Современные приборы в зависимости от типа способны измерять переменный или постоянный и переменный ток (благодаря использованию датчика Холла), большинство из них обладают расширенным функционалом мультиметров и способны выводить численную информацию на дисплей. В зависимости от марки и производителя в измерителях реализовано множество дополнительных функции и конструктивных решений.

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Разновидности устройства

В зависимости от функциональности и параметров разделяют несколько видов токоизмерительных клещей. Основные инструменты:

• со стрелочной индикацией;
• с цифровым дисплеем;
• для подключения к другим измерительным приборам;
• высоковольтное устройство.

Первые приборы, в которых начало использоваться трансформаторное измерение тока, — это клещи со стрелочной индикацией. Во время работы можно изменять количество обмоток на вторичной цепи. У устройства минимальная стоимость, измерения проводятся с высокой точностью. Недостаток — узкий диапазон частот. Клещи этого типа чувствительны к механическим повреждениям. Малейшие удары могут снизить точность работы.

У современных приборов встроена микроконтроллерная система, обрабатывающая сигналы. Благодаря ей показания легче считать, дополнительно используется калибровка диапазона измерений. В памяти прибора могут оставаться записи величин тока. Клещи просто использовать, но у них есть существенный недостаток — точность измерения падает в случае, когда форма электрических импульсов отличается от синусоиды.

Для расширения функциональности осциллографов и мультиметров используют приборы, подключающиеся к ним. Особенность таких инструментов — это отсутствие какой-либо индикации измеряемых величин. Клещи позволяют работать с током практически любой частоты, но для нормального измерения нужно подобрать дополнительный прибор, у которого есть дисплей или стрелочный индикатор.

Необходимо использовать специальные инструменты для работы с высоковольтными сетями. У подобных токоизмерительных приборов повышена электрическая изоляция, гарантирующая безопасность специалиста во время проведения работ. Клещи позволяют контролировать ток на подстанциях и в распределительных узлах. Но возможно измерять только переменное электричество узкого частотного диапазона.

Частые вопросы

Можно ли пустить через клещи одновременно фазу и ноль?

Нельзя. В таком случае вектора магнитных полей взаимоисключают друг друга и прибор покажет ноль.

На экране загорается надпись HV или значение замирает на единице. Что это значит?

Это означает, что выбран неверный диапазон измерений. Необходимо выбрать больший.

При перемещении захвата вдоль провода при замере прибор показывает разные значения. Не говорит ли это о неисправности прибора?

Нет, прибор исправен. При перемещениях вдоль провода изменяется магнитный поток в магнитопроводе. Поэтому на вторичной обмотке клещей значения меняются.

Лучшие автомобильные аккумуляторы 2022 года

Автомобильный генератор с приводом от ветряка

Зарядное устройство для автомобильного аккумулятора

Что это такое

Непосредственно электроклещи служат специалистам для оперативного и достоверного измерения различных параметров электрического тока: его напряжения, мощности и других. При этом разрывать цепь или нарушать ее работу нет никакой необходимости. В зависимости от того, какие величины необходимо измерить, выделяют следующие клещи:

• Амперметр;
• Ампервольтметр;
• Ваттметр;
• Фазометр.

Токовые клещи

Этот измерительный прибор в любой комплектации — от самой простейшей до самой профессиональной — состоит из магнитопровода, кнопки, фиксирующей данные измерений, переключателя (для выбора диапазона измерений и необходимых дополнительных функций девайса), различных разъемов для дополнительного подключения щупов и небольшого встроенного монитора/дисплея.

Клещи токоизмерительные

Самыми популярными, а также легко применимыми являются клещи-амперметры, используемые для получения параметров и характеристик переменного тока, их также еще окрестили токоизмерительными. Давайте разберемся, для чего нужны токовые клещи.

Электроизмерительные клещи без труда позволяют:

• Определять и контролировать фактические нагрузки в электросетях;
• Измерять мощности всевозможных электроприборов;
• Контролировать работу приборов учета электроэнергии и ее потребления (например, для сверки показаний электрических счетчиков).

Такие токовые клещи можно применять при напряжении до 10 киловольт.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они  представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет  определить значение тока  бесконтактным способом.  Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который  определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле.  Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора.  Увеличив число витков во вторичной обмотке, можно  легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно.  Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Измерения

Измерение одноручными клещами проводится после того, как прибор включён и на нём выставлены необходимые параметры для измерений: предел измерений, измеряемая величина. Для этого надо перед работой ознакомиться с инструкцией по работе с прибором. После этого открывают губки клещей при помощи рычажка, охватывают одиночный проводник и производят измерения.

Они будут верными только в том случае, когда только один провод находится внутри кольца из губок. Если невозможно выделить одну проводниковую жилу из провода, то следует производить измерения обычным амперметром или иным подходящим по типу прибором. Можно производить измерения вокруг целикового проводника, если остальные его жилы полностью отключены от всех источников ЭДС, даже нулевой и заземляющий кабель не соединены, а их функции выполняет временная проводка.

Измерения проводятся как с уже включенным током проводника, так и при его включении. В последнем случае некоторые клещи позволяют выделить максимальный пусковой ток

Это может быть важно, так как его значения могут в несколько раз превосходить номинальный рабочий. Оптимально, чтобы проводник по сечению подбирался с запасом именно с учётом пускового тока

Если же измеряют номинальный рабочий ток, то необходимо проводить его через некоторое время после включения.

Для установок с большой индуктивностью и инерционностью, типа электродвигателей, станков, номинальный ток может устанавливаться 2-3 секунды. Также он может сильно меняться в зависимости от нагрузки, которую испытывает электроустановка. Рекомендуется при работе провести измерения с разной загрузкой и разными режимами работы.

Полезный совет: Знаете ли вы, что клещи можно использовать в качестве тестера для поиска скрытой проводки? Если она находится достаточно неглубоко под слоем штукатурки, то её можно обнаружить, если поднести к ней замкнутые клещи. Некоторые приборы имеют даже специальную звуковую сигнализацию для работы клещами таким способом.

Техника безопасности

Правила работы с клещами должны быть подробно описаны в инструкции к прибору, она обязательно должна быть на русском языке. Этого нельзя сказать о приборах с Алиэкспресс, поэтому покупать их там не рекомендуется. Лучше обратиться в специальный магазин, который выдаст и чек, и гарантию, и обеспечит необходимый ремонт.

Существуют три обязательных правила безопасности работы с любыми видами клещей:

1. Измерения проводят только для изолированных проводников с абсолютно целой изоляцией;
2. При работе используют диэлектрические перчатки и обувь, стоят на прорезиненном коврике;
3. Клещи необходимо проверять не менее раза в год в специальной лаборатории.

Популярные модели

Разница в цене может быть обусловлена как использованием раскрученного бренда, так и материалами, применяемыми для изготовления прибора. Рассмотрим самые востребованные токоизмерительные клещи из представленных на рынке РФ.

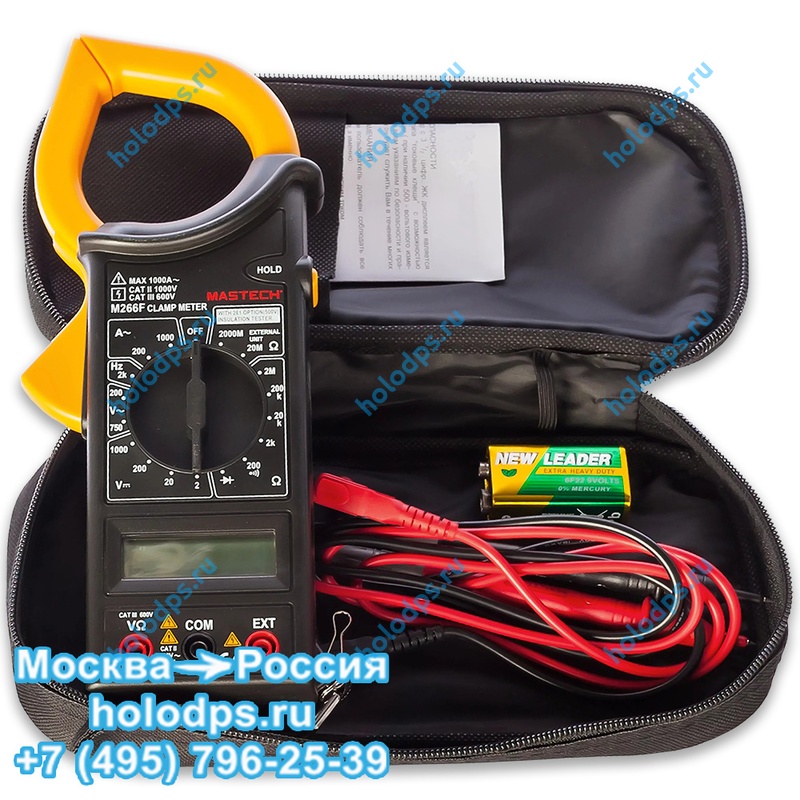

Mastech 266

Mastech модель M266

Существует три модификации этих токовых клещей M266, M266C и M266F. Дополнительные буквы С и F в названии моделей говорят о возможности измерения температуры и частоты. По форме, цвету и иным параметрам модели не отличаются.

Страна – производитель – Гонконг. Все токоизмерительные клещи серии М266 измеряют:

1. Переменный ток — до 1000 Ампер;
2. Переменное и постоянное напряжение — до 1000 Вольт;
3. Сопротивление – до 2 Мом;
4. Проверка диодов

Ко всем моделям поставляются качественные электрощупы с хорошим контактом в приборе. Удобная кнопка «Hold» для фиксирования показаний на экране под большим пальцем. Стоимость моделей:

M266 – 30$ ;

М266С (с термометром) – 31,50$ ;

М266F (с измерением частоты) – 31,50$ .

Ресанта DT 266

Клещи Ресанта DT 266

Китайские токоизмерительные клещи низкого качества, имещие ряд функциональных недостатков:

• Щупы быстро ломаются в местах соединения кабеля и штекера.
• Слабая пылезащита прибора приводит к загрязнению изнутри экрана. Если прибор используется в условиях повышенной запыленности – экран со временем становится нечитаемым.
• Люфт при раскрытии клещей со временем приводит к неточному соединению губок, а это приводит к неточностям в измерениях.
• Отсутствует подсветка экрана. Невозможно работать в помещении со слабым освещением.
• Погрешность прибора не соответствует заявленной и составляет около 5%, что недопустимо для такого мультиметра.
• Скорость реагирования очень низкая по сравнению с аналогами. Замер напряжения длится 2-5 секунд, замер силы тока – 6-8 секунд.
• Мелкие обозначения на передней панели прибора. Сложно разобрать что именно написано. Краска, с помощью которой нанесены обозначения легко стирается и через полгода работы переключать можно только по памяти или глядя на инструкцию

В целом, прибор предназначен для использования только в условиях высоких напряжений, где нет необходимости в высокой точности измерений:

1. Напряжение постоянное/переменное – 1000/750 вольт;
2. Прозвонка соединений;
3. Сопротивление – до 2Мом

Неоспоримым плюсом этой модели является цена 10,50$ , но учитывая, что срок службы такого прибора не превысит одного года активной эксплуатации, а за это время вам придется пару раз покупать к нему дополнительные щупы – удовольствия от его использования вы не получите.

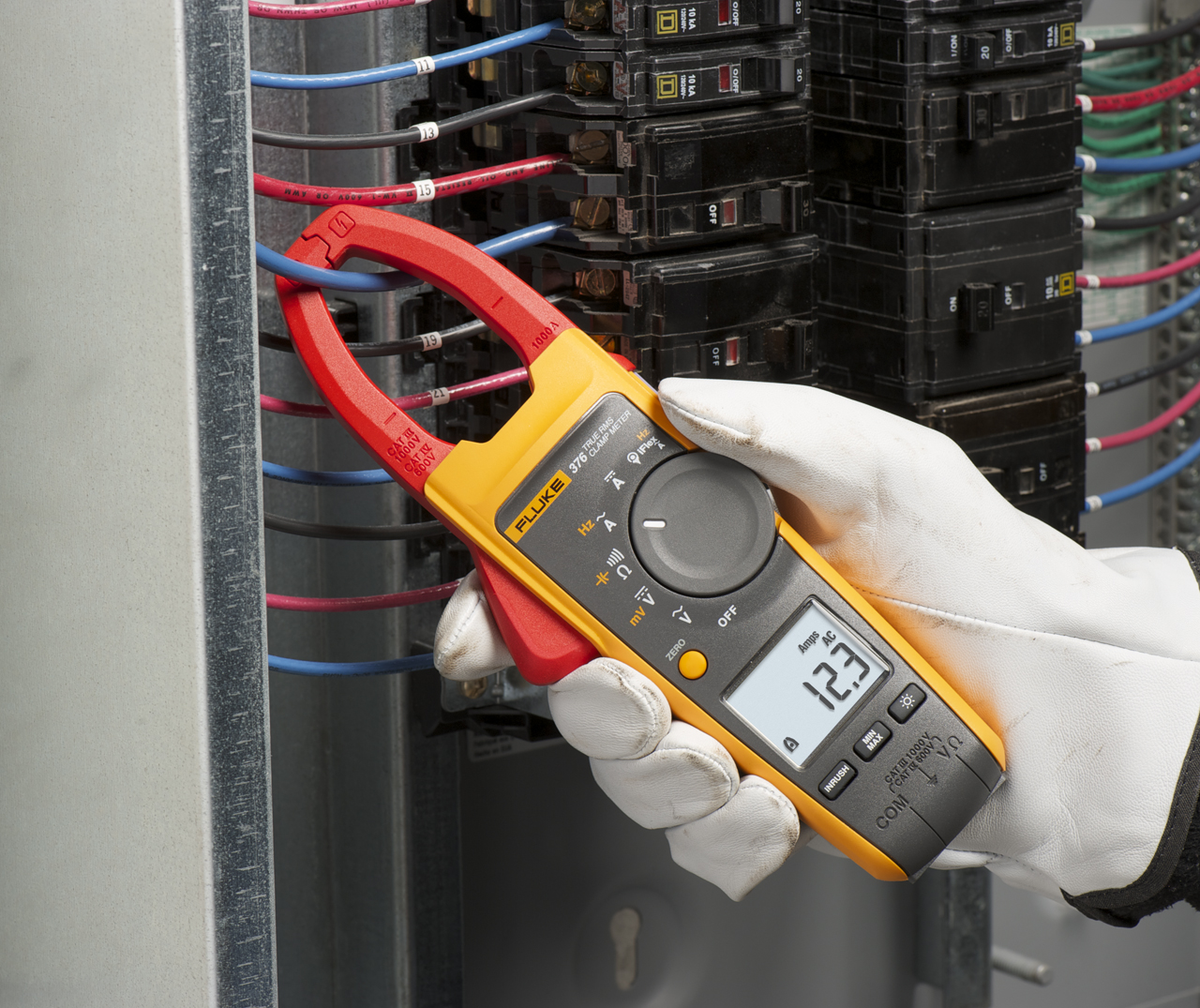

Fluke 376

Клещи Fluke 376 с датчиком iFlex

Один из лучших приборов в данном сегменте. Американское качество разительно отличается от всего остального, представленного на рынке. Высокая точность измерений (от 0,1%), защищенность от пыли и приспособленность к работе в экстремальных условиях делают эти клещи самыми популярными среди профессиональных электромонтажников.

Особенностью прибора является специальный датчик iFlex – который поставляется в стандартной комплектации. С его помощью можно проверить ток в тех кабелях, из за сечения или расположения которых их нельзя схватить клещами. Датчик подключается в разъем снизу.

Использование iFlex для измерений

Прибор снабжается качественными электрощупами, которые подключаются к тому же разъему. Дисплей белый, показания считываются легко, присутствует подсветка и кнопка Hold, «замораживающая» показания в нужный для вас момент. Измерения:

1. Переменный/постоянный ток – 1000 ампер;
2. Ток с помощью датчика iFlex – 2500 ампер;
3. Напряжение (переменное/постоянное) – 1000 вольт;
4. Частота 5 – 500 герц;

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока , которые вполне возможно сделать своими руками

Устройство

Как уже упоминалось ранее, механизм функционирования клещей базируется на принципах тока трансформатора, который состоит из первичной (как правило, шины или провода) и вторичной обмоток. Измеритель подключается ко вторичной обмотке, которая должна находиться на разъемном магнитопроводе. Провод, около которого замкнуты клещи, создает вокруг переменное магнитное поле, невидимое человеческому глазу, которое измеряет прибор.

Исходя из конструкции, существует 2 вида тококлещей: простые (а) — их функционирование базируется на принципе работы одновиткового трансформатора; сложные (б) — они имеют в своем функционале выпрямитель, и их работа также основана на одновитковом трансформаторе.

Конструкция устройства

Стоит обратить особое внимание на картинку-схему: на ней изображены и отмечены составные части тококлещей. Так, под номером 1 на ней обозначен непосредственно провод, который измеряют; номер 2 — это разъемные сердечники (клещи); под номером 3 обозначена обмотка (вторичная); номер 4 — это встроенный выпрямитель; номер 5 — это изображение измерительной рамки; номер 6 — чертёж шнурирующего сопротивления; под номером 7 обозначает тумблер/переключатель режимов; номер 8 — это скоба (рычаг)

Эта схема представила очень детальное внутреннее строение электроизмерительных клещей. Однако, можно сказать, что тококлещи фактически состоят из трех частей:

• Рабочей: непосредственно сами клещи и магнитопровод.
• Изолирующей: пространство между рукояткой и рабочей части.
• Корпуса-рукояти.

Вам это будет интересно  Особенности компаратора напряжения

Рекомендации по выбору

Чтобы никто из работающих впоследствии не стал жертвой поражения током и виновником аварии на электроустановке, придерживайтесь следующих рекомендаций.

• За покупкой тококлещей обратитесь в специализированный магазин электротехники и электроники, где опытные консультанты вам подскажут, какие именно клещи подойдут для решения конкретных задач. Их опыт может предотвратить ошибки, последствия которых могут оказаться плачевными.
• В первую очередь определитесь, с каким именно током вы будете работать. Маркеры AC/DC указывают на то, что инструмент – универсальный, DC – только для постоянного тока на линии, AC – только для переменного.
• Определитесь, в каком диапазоне мощности вам предстоит работать. Возможно, ваш выбор – в цепях и на линиях с максимальной мощностью, скажем, до 25 кВт, тогда вам вряд ли понадобятся токовые клещи на мощность в 500 кВт, если в продаже есть изделие на 50-100 кВт.
• Определитесь, каков диаметр проводов, на которых замеряется мощность. Возможно, вы будете работать на проводах с сечением до 15 мм2, тогда вам ни к чему увеличенные клещи, где размер сечения достигает 50-100 мм2, если на имеющихся в продаже указан размер в 15-25 мм2.
• Если речь идёт о цифровых клещах или о модели устройства для постоянного тока, определитесь, как вам удобнее считать измеряемый ток: по показанию в миллиамперах, милливольтах или вольтах.
• Убедитесь, что материалы изолирующих ручек, покрытия клещей не проводят ток. Это должен быть высококачественный пластик, резина или композит.
• Проверьте гарантийный срок службы клещей, убедитесь, что в инструкции производитель указал параметры, диапазоны значений которых включают те, что вам нужны для безопасной и безаварийной работы.
• Воздержитесь от приобретения клещей по слишком высокой цене – не все их функции вам могут пригодиться.
• Если работа в основном производится в гаражно-бытовых условиях, а не на производстве, то отдайте предпочтение недорогим клещам, от которых требуется лишь успешное решение ваших конкретных задач. Клещи невысокого ценового диапазона оснащены функцией прозвонки линий и участков цепей.
• Избегайте дешёвых китайских подделок, в которых пластик сильно «запашит». В некоторых участках таких же клещей могут быть лишние щели и трещины в диэлектрическом покрытии.
• Если продавец имеет возможность протестировать прибор с токовыми клещами – убедитесь, что тот не превышает заявленную погрешность замеряемого тока, напряжения и сопротивления в тестовой линии.
• Если вам предстоит производить замеры и испытания в электроустановках, вокруг которых присутствует излишняя влажность, повышенная или излишне заниженная температура, выберите изделие, которое соответствует конкретным запросам.
• Ориентируйтесь на отзывы от реальных покупателей. Если вы подозреваете, что положительные отзывы могли быть написаны по заказу самого производителя с целью накрутить рейтинг изделия, ищите отзывы от других пользователей на похожих сайтах. Даже маркетплейс, на котором вы закажете такие клещи, не даст 100%-ю гарантию защиты от нереальных отзывов.
• Для тонких проводов применяются облегчённые клещи. Если ваша работа не предполагает контакт прибора с напряжением более чем 220 вольт, а потребляемые токи едва ли превышают 20 А, то воспользуйтесь облегчёнными клещами, по сечению провода припаянного к клешням, равным шунту амперметра в обычном мультиметре.
• Убедитесь, что в цифровом приборе батарейки (для питания мультитестера) заменяются легко и быстро.

Убедитесь, что прибор с клещами обеспечивает:

• замер бросков тока и напряжения при запуске мощных двигателей;
• автопереключение диапазонов измерений, что экономит время при замерах;
• если дисплей достаточно велик и подсвечен – это позволяет работать на линии даже ночью.
