Типы сенсорных выключателей
Сенсорные выключатели бывают нескольких видов:
- емкостные;
- оптико-акустические;
- с пультом управления;
- с таймером.
Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

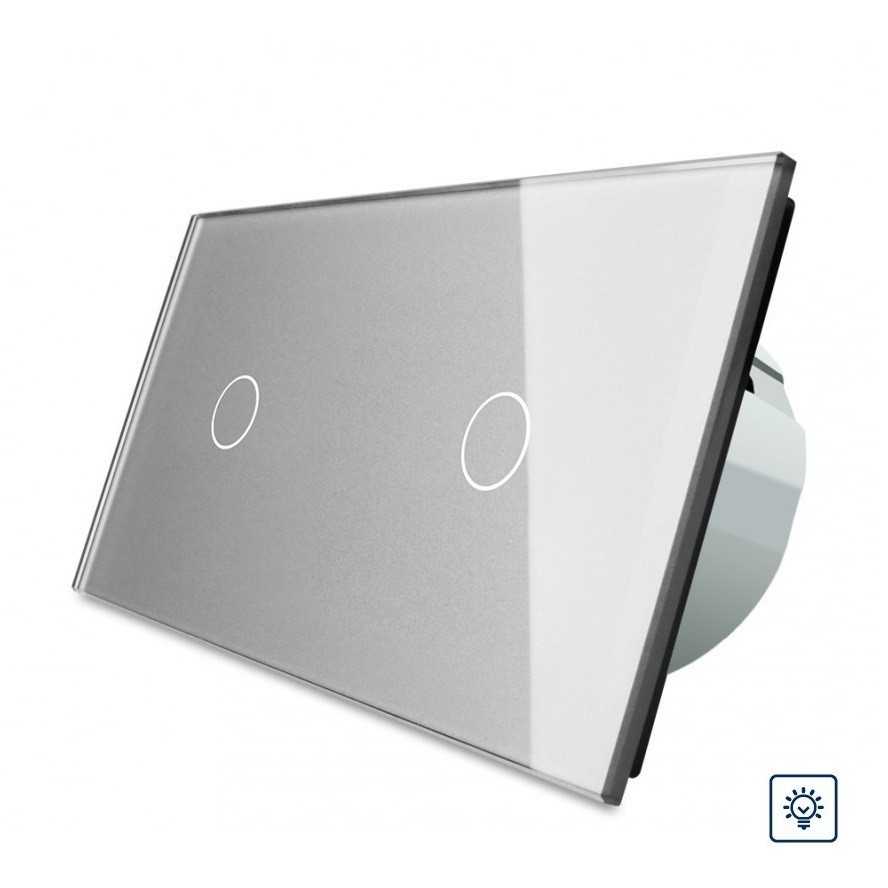

Емкостные
Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.
Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.
Оптико-акустические выключатели
Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

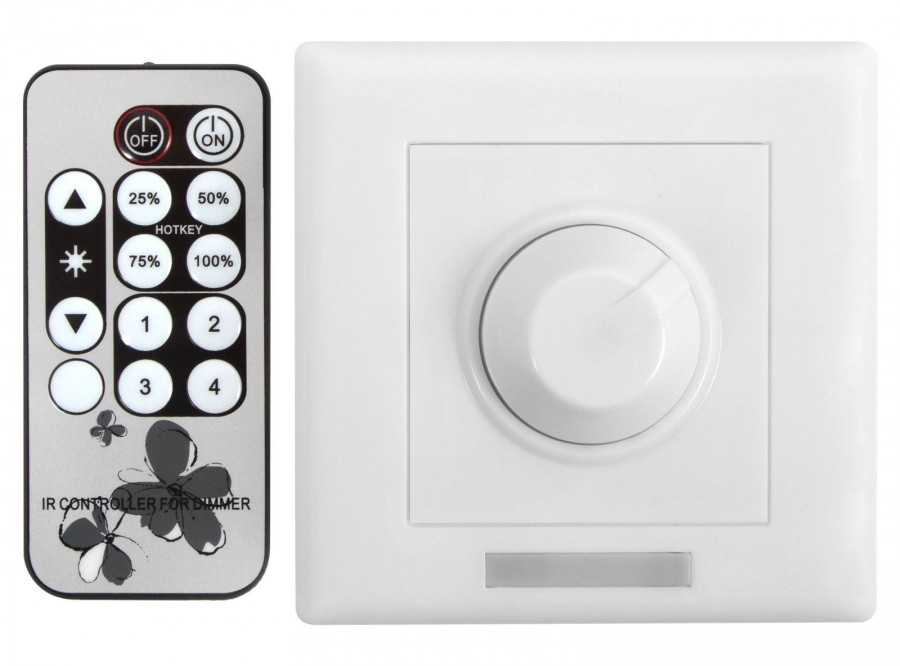

С пультом управления
Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.
С таймером
Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.
Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.
Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.
Какие основные модели розеток и выключателей Schneider electric существуют?
Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.
Как выбрать мощность диммера
При выборе обращайте внимание на технические характеристики, а именно на максимальную мощность, которую можно подключить через эти устройства. Они также как и выключатели, способны пропустить через себя определенный максимальный ток
В противном случае, подключив мощную светодиодную ленту на основе SMD 5630 или SMD 5730, либо сверхяркие люстры со множеством лампочек, стабильной работы от устройства вы не дождетесь.
Чтобы правильно подобрать диммер по мощности, просто сложите нагрузку всех светильников или led лент, которые будут через него подключаться и добавьте сверху 20%. Если при этом два диммера будут расположены в одной рамке вместе, максимально допустимую нагрузку подключаемую через них, нужно снизить на 25%.
Есть и другие требования снижения нагрузки в зависимости от условий монтажа диммера. Они сведены в общей таблице ниже. Модели для регулировки подсветки на 220в, идут как правило на нагрузку от 300 до 1000Вт. А низковольтные 12 вольтовые — до 100Вт.
Диммеры
Критерии выбора
В 21 веке опасно просто прийти в магазин и купить первый попавшийся продукт
Важно уделить внимание некоторым техническим параметрам и производителю. Так эксплуатация не вызовет головных болей и человек купит надежный и долговечный товар
Главное, на что рекомендуют обращать внимание электрики, – совместимость регулятора с лампами пользователя. К сожалению, на рынке нередко встречаются люди, которые пренебрегают этим советом, в результате они получают диммер, который служит отличным украшением, но функциональных особенностей у него нет
Важно знать, что для каждого типа ламп, подбираются соответствующие регуляторы. Второй пункт – мощность
В магазине представлены десятки производителей, которые способны работать с лампами от 300 до 1000 Вт. Но если человек не попадает в такой диапазон, то придется заплатить больше за более дорогостоящие модели, которые способны работать с 3000 Вт. Конечно, таких представителей тяжело найти в каждом магазине, чаще всего их заказывают в интернет-маркетах. Также не рекомендуется покупать дешевый китайские регуляторы от малоизвестных фирм, потому что они быстро выходят из строя, особенно при эксплуатации с большой мощностью
Второй пункт – мощность. В магазине представлены десятки производителей, которые способны работать с лампами от 300 до 1000 Вт. Но если человек не попадает в такой диапазон, то придется заплатить больше за более дорогостоящие модели, которые способны работать с 3000 Вт. Конечно, таких представителей тяжело найти в каждом магазине, чаще всего их заказывают в интернет-маркетах. Также не рекомендуется покупать дешевый китайские регуляторы от малоизвестных фирм, потому что они быстро выходят из строя, особенно при эксплуатации с большой мощностью.
Внешний вид имеет значение
Лучше подобрать красиво оформленный продукт, который не будет привлекать внимание посторонних, а просто впишется интерьер. Кроме того, важную роль играет удобство
Отличный диммер тот, который не вызывает вопросов в управлении. Если владелец не разбирается в современных технологиях и сенсор ему не привычен, то лучше приобрести обычные кнопочные и поворотные изделия. По функциональности они ни чем не отличаются от новых, однако человеку будет легче им управлять, а это главное.
Бренд поможет найти качественный продукт, лучше довериться популярному у покупателей изделию, чем менять китайские аналоги два раза в полгода. Такие приборы хорошо зарекомендовали себя на рынке и обладают отзывами реальных покупателей, а не накрученных с целью привлечения большего числа потребителей. Кроме того, большая часть известных компаний выпускает диммеры на любой случай. Поэтому владельцу не составит труда прийти в магазин и взять качественное устройство. Для расчета мощности понадобится минимум арифметических знаний, главное — знать про мощность каждой лампочки. Если человек использует 10 ламп по 12 Вт, то общая мощность составит 120 Вт. К полученному значению стоит добавить 20%, чтобы устройство выдержало незначительные перегрузки, которые часто встречаются в удаленных регионах и областях. Такое решение повысит безопасность эксплуатации.
Большая часть покупателей, которые раз установили диммер у себя в квартире нисколько не жалеют о покупке, так как это удобное оснащение. Также он позволяет сэкономить электрическую энергию и настроить нужную атмосферу за пару нажатий. Свет больше не вызовет утомляемости глаз при чтении и не засветит экран телевизора при просмотре фильма. Изделие играет важную роль при организации праздников, потому что осветит стол с максимальной яркостью, что придаст комнате королевский вид.
Как работают приборы – обзор типовых конструкционных решений
Первые вариаторы собирались на основе простейшего прибора для дозирования напряжения в сети – реостата. Он отнимал часть мощности у осветительных приборов, трансформируя его в тепловую энергию на катушке сопротивления, снижая интенсивность прогрева и свечения вольфрамовой нити в лампе. Однако на минимальной яркости ламп накаливания регуляторы-реостаты очень сильно нагревались (на катушку уходило очень много энергии), что сказывалось на общей пожарной безопасности жилищ.
Следующее поколение диммеров работало на основе автотрансформаторов – приборов с объединенной первичной и вторичной обмоткой. Такой трансформатор гарантирует наличие не только магнитной, но и электрической связи между контурами. И если организовать несколько выводов из обмоток, то с них можно снять разное напряжение. В итоге, переключаясь между выводами автотрансформатора, пользователь может менять и яркость свечения лампы, управляя разницей потенциалов (напряжением). Однако цена такого вариатора не отличалась от стоимости среднего трансформатора. Еще одним минусом конструкции был солидный вес.

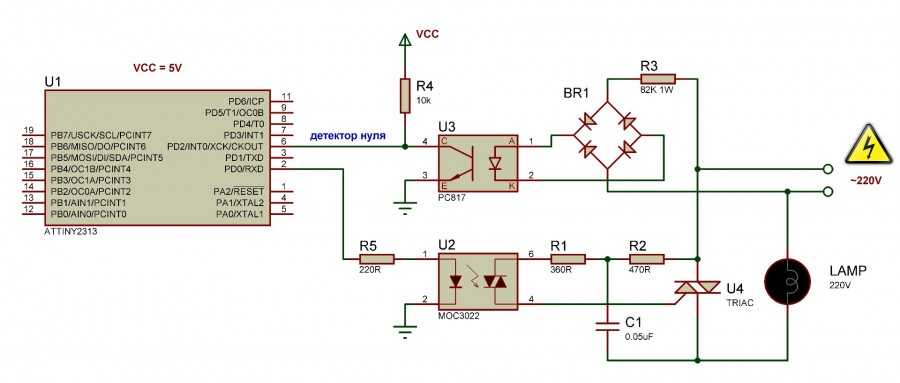

Поэтому следующее поколение диммеров собрали на базе полупроводников, используя транзисторные или семисторные ключи. Они обрезали синусоиду напряжения переменного тока, реагируя на накачку тиристора и динистора, которые подключались к диодному мосту, конденсаторам и переменным резисторам. Благодаря этому на клеммах регулирующего узла менялось и действующее значение силы тока и напряжение. То есть фактически полупроводниковый ключ пропускал на лампу только нужные участки синусоиды напряжения переменного тока, обрезая мощность потребляющего прибора.
При этом сам механизм регулировки помещался в относительно небольшом корпусе, не грелся и стоил очень дешево. Существенным недостатком полупроводникового варианта были сильные колебания электромагнитного поля, нарушающие работу бытовой электроники. Поэтому в последних моделях вместе с полупроводниковым ключом в конструкции регулятора присутствует и емкостной или индукционный дроссель, нивелирующий электромагнитные колебания. И такой вариатор уже можно ставить вместо выключателя, не опасаясь последствий для роутеров и мобильных телефонов.
Классификация диммеров
Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.
На рынке есть несколько типов моноблочных устройств:
- С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
- С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
- Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.
Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

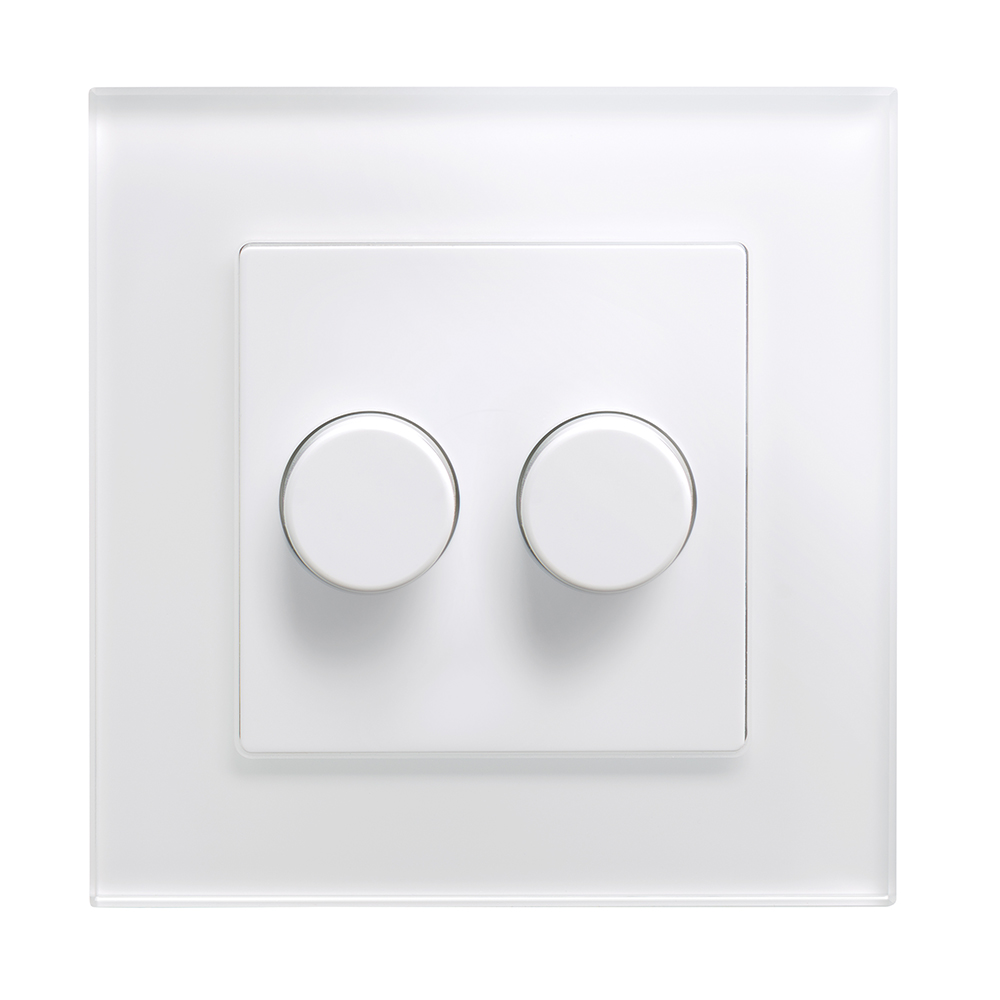

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.
Дополнительные функции
Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.
Современные модели обладают значительно расширенным функционалом:
- Работа по таймеру.
- Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
- Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
- Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
- Возможность голосового управления системой.
- Стандартно команды отдаются с пульта дистанционного управления.
Виды диммеров
Чтобы не запутаться в огромном количестве диммеров, их разделили на определенные виды.
- По типу управления:
Также дистанционно управлять световым потоком можно через wi-fi с телефонов и планшетов. В комплекте, как правило, пульт тоже прилагается. Этот способ сейчас самый удобный и популярный. Такой диммер подходит как для светодиодных ламп 220 В, так и для диммируемых светодиодных светильников.
Сейчас нередко прибегают к комбинированию систем управления светом, что отражается на стоимости — она увеличивается в несколько раз.
- В зависимости от способа установки:
- Диммер накладной. Похожи на обычные выключатели, вместо которых они и устанавливаются.
- Встраиваемый диммер. Их устанавливают в распределительную коробку или в специальное углубление.
- Щитовые (модульные) регуляторы. Устанавливают в электрощитовой. По большей части для обычного жилья они используются редко, эта дорогостоящая система с высокой производительностью и функциональностью.
Наибольшее распространение получили простые в установке накладные диммеры.
Конструкция выключателя со светорегулятором
Диммер – специальное устройство, назначением которого является постепенное регулирование уровня искусственного освещения. С помощью диммера можно преобразить комнату, создав в ней полумрак или залив световым потоком.
Первый прибор, имеющий механический принцип действия, был запатентован в 1890-х годах в Соединенных Штатах. Он использовался для постепенного затемнения театрального зала.
Типовыми функциями подобных приспособлений, позволяющих менять напряжение приборов от 0 до 220 вольт, является включение и отключение светильников, а также изменение степени подачи света
Набор опций современных устройств значительно шире. Их можно запрограммировать на автоматическое выключение, установив время по таймеру, либо задать имитацию эффекта присутствия. Это предполагает включение/выключение, а также изменение яркости света в течение определенного времени, например, суток согласно заданному режиму.
Распространение получили также варианты приборов, допускающие дистанционное или голосовое управление. Все эти светорегуляторы отлично вписываются в систему «умный дом» и играют в ней важную роль.
Схема подключения диммера
Можно ли светодиодные лампы использовать с диммером
Да и вообще, какие осветительные приборы совместимы с регуляторами?
Варианты схем подключения диммера к различным типам ламп, видео.
Лампы накаливания
Самый беспроблемный вариант. Единственное ограничение – по мощности. Суммарная мощность светильника (а это может быть и 300Вт и 500Вт) не должна превышать возможностей диммера.
Газоразрядные лампы – несовместимы!
Это относится не только к обычным люминесцентным трубкам из офисных «Армстронгов». Всеми любимые спиральные «экономки» тоже светятся от дуги в парах ртути. При уменьшении напряжения, яркость действительно начнет снижаться, затем лампа погаснет. И с большой долей вероятности больше не засветится.
Светодиоды
С учетом популярности этих источников света – больной вопрос. Однозначного ответа нет. Некоторые лампы диммируемые, остальные – нет.
Чтобы понять, почему полупроводниковый прибор (светодиод) не всегда меняет яркость с помощью диммера, разберемся в конструкции лампы. Что скрывается за привычным внешним видом? В отличие от вольфрамовой нити в лампе накаливания, светодиоды не подключаются напрямую к источнику питания 220 вольт. Внутри каждой лампы есть блок питания (источник тока, т.н. драйвер). Именно он управляет яркостью свечения кристалла светодиода. Причем этот источник света регулируется плавно от нуля до полной яркости.
Если вы приобретаете готовый светильник с регулятором – наслаждайтесь комфортом. А вот при покупке простой лампы Е27 на светодиодах, надо ознакомиться с паспортными данными.
Функция диммирования отмечена в описании. Если внутренний блок питания (драйвер) позволяет регулировать яркость извне – лампа будет стоить дороже.
Ведущие производители светорегуляторов
Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.
Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.
Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.
Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.
Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания
Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом»
Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей. Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.
Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.
Монтаж регулятора и подключение к сети
Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

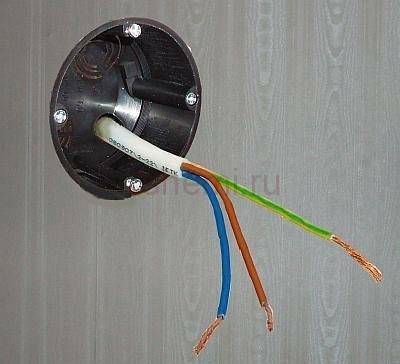

Необходимая длина проводов из стены — 8-10 см.
После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).
Подключение фазного провода к регулятору
Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).
Подключение нейтрального проводника
Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).
Провод заземления изолируется с помощью отдельной клеммы
Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

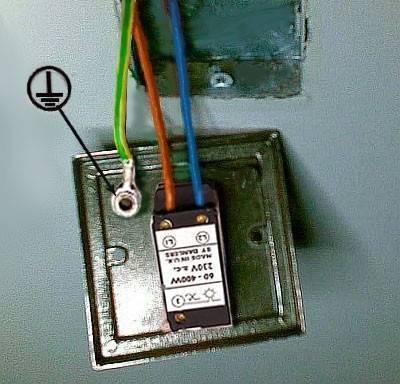

Заземление регулятора 220В
Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.
Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.
Механизм контроллера вставлен в коробку
Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства. Устройство завинчивается винтами. Устройство завинчивается винтами
Устройство завинчивается винтами
Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).
Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом
Ручка вставлена в нужное место на крышке регулятора.
Ручка вставлена и диммер собран
Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.
Крепление проводки к клеммам выключателей
Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.
Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.
Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.
К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.
На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.
Регулировка яркости на лампочках для подвесного потолка
Еще одна неприятность заключается в том, что не всегда можно найти хорошие диммируемые светодиодные лампочки. В особенности это касается формата GX53.
Во-первых, из-за их дороговизны, а во-вторых по причине пульсаций. Дело в том, что при уменьшении яркости через диммер, у таких ламп резко повышается коэффициент пульсаций.
Это становится видно даже невооруженным глазом. И чем больше лампа в диаметре, тем этот эффект заметнее.
На небольших лампочках с цоколями Е14, G5.3 это еще не так бросается в глаза, а вот на широких GX53 это настоящая беда.
Но в любом случае, даже при выборе светодиодного освещения и димеров под них, не забывайте про 20% запас от суммарной нагрузки.
Критерии выбора

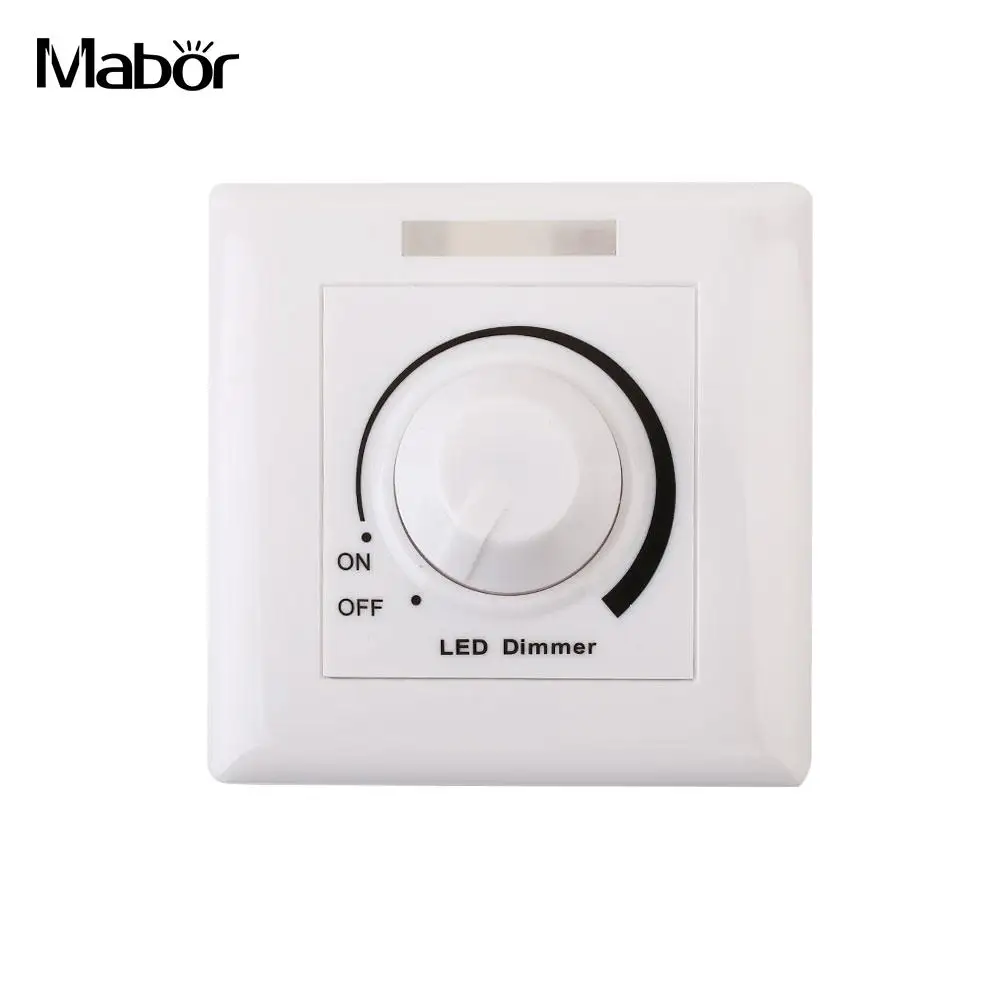

Как выглядят диммируемые светодиодные лампы
Светодиодные источники света могут быть регулируемыми и нерегулируемыми. Это нужно учитывать при покупке. Регуляторы должны выбираться с учетом следующих аспектов:
- Возможность регулировки источника света. Нельзя ставить диммер на нерегулируемую светодиодную лампу. Это приведет к поломке, на которую не распространяется гарантийное обслуживание.
- Количество источников света, которыми будет управлять диммер. Для одной лампочки достаточно приобрести регулятор низкого напряжения.
- Мощность лампочки и минимальный уровень нагрузки диммера. Для большинства регуляторов минимальная нагрузка составляет 20-45 Вт. Добиться такой мощности можно с помощью 2-3 светодиодных ламп, подключенных к сети 220 В.
- Общая нагрузка на устройства. Мощность диммера должна превышать примерно на 30% общую подключаемую нагрузку.
- Напряжение. Для ламп нужен диммер, работающий с сетью 220 В, а для лент – на 12 В или любой ШИМ регулятор.
Что такое диммер
Процесс управления и регулирования нагрузки в электрических приборах является диммированием. В светильниках и лампах этот процесс выглядит как регулирование яркости освещенности помещения. А прибор, при помощи которого можно осуществлять такую регулировку называется диммером. Он обеспечивает как экономию электроэнергии, так и другие возможности диммируемых светодиодных светильников и ламп:
- С помощью диммирования можно регулировать насыщенность освещения в доме или квартире, можно создавать особую атмосферу уюта с приглушенным светом или рабочую атмосферу при ярком освещении.
- При помощи освещения можно зонировать пространство не только в доме, но и в одном помещении, придать индивидуальность своему жилью.
- Покидая надолго дом, можно спугнуть воров, оставив кое-где неяркий свет, создавая атмосферу присутствия хозяев дома.
- В современных диммерных выключателях есть функции программирования – можно установить один раз комфортные режимы для определенного времени и не возвращаться к выбору уровня яркости света каждый раз.
- Функция дистанционного контроля с мобильных устройств позволяет в любое время управлять процессом освещения. Также вы сможете управлять диммируемыми светильниками при помощи голоса, пульта или хлопнув ладонями, входя в комнату.
Разновидности
От того, каким способом осуществляется регулировка, зависят виды диммеров. Механические считаются самыми простыми устройствами. По типу исполнения выделяют следующие:
- Модульный, благодаря ему регулируется степень освещенности на лестничных клетках, в коридорах и у подъездов. Указанный тип устройств устанавливается внутри распределительного щитка, а сама регулировка ведется кнопочным или выключателем с одной клавишей.
- Моноблочный монтируется в качестве выключателя на фазе электрической цепи, которая идёт к осветительному прибору.
- Блочный устанавливается в паре с выключателем.
Как правило, в домах часто устанавливаются моноблочные устройства, различие между которыми определяется способом управления:

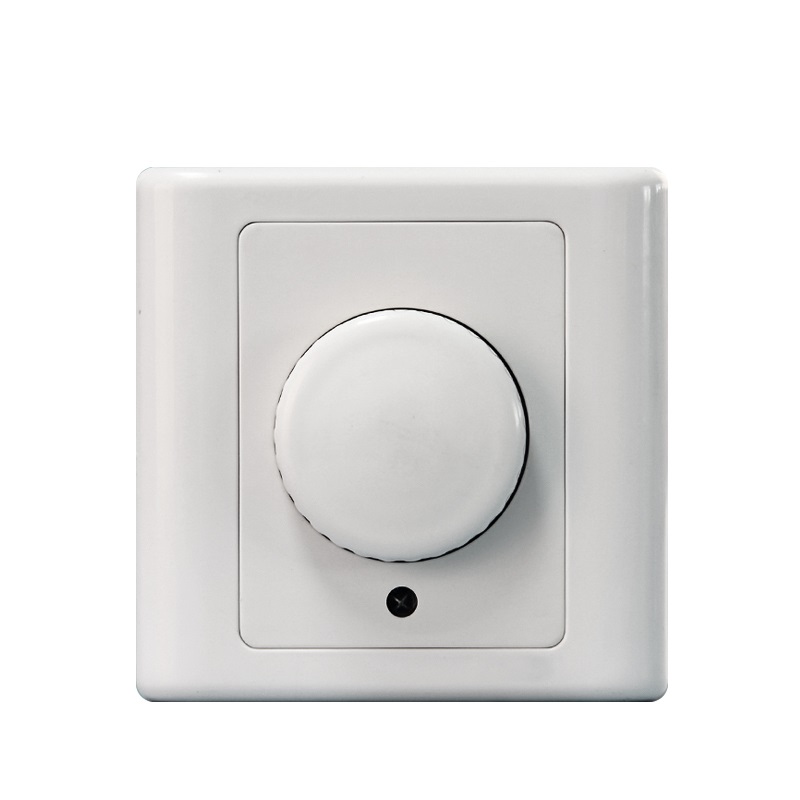

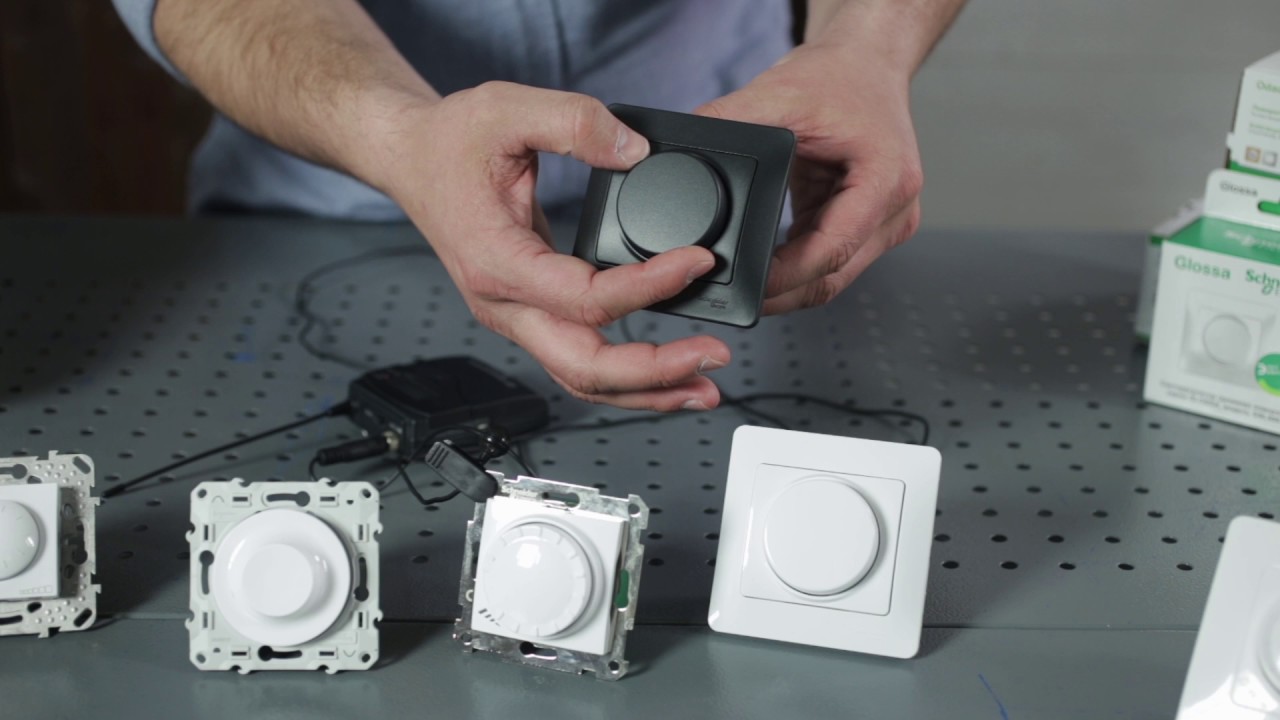

- Поворотный вариант с вращающейся ручкой. Положение ручки влияет на яркость лампы. В одном из крайних положений она не горит, при движении в противоположном направлении яркость усиливается.
- Клавишные модели своим внешним видом напоминают обычные выключатели с двумя клавишами. Одна из них отвечает за включение/отключения лампы, другая при удержании в том или ином положении позволяет регулировать мощность освещения.

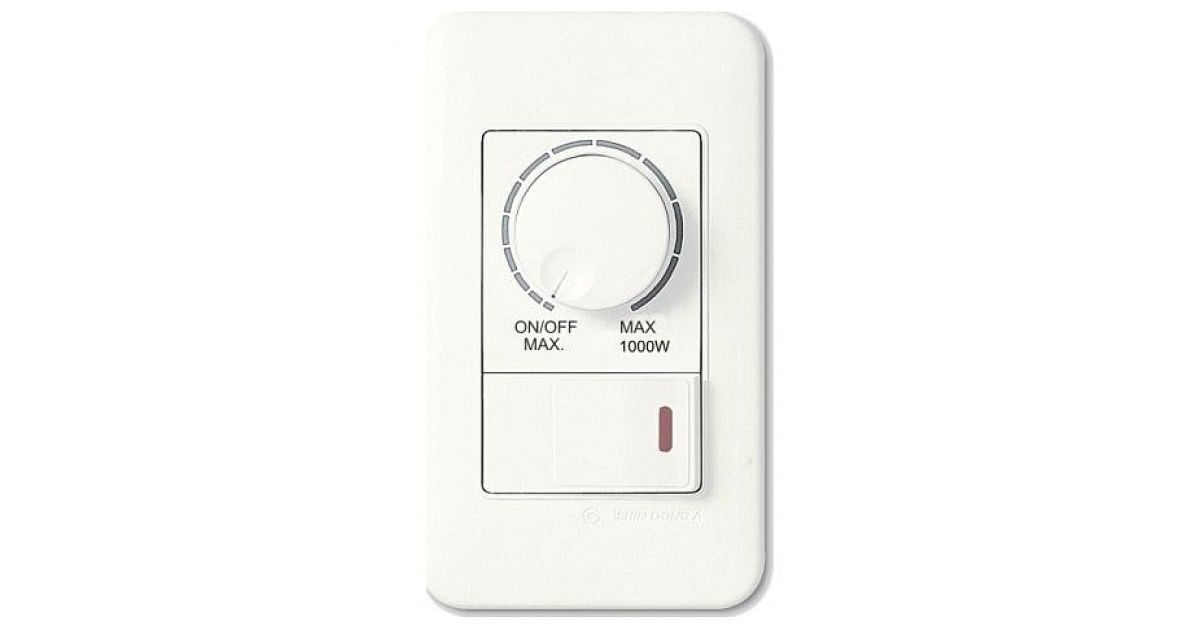

- Поворотно-нажимной диммер аналогичен в плане работы поворотной модели, однако доля включения лампы ручка устройства слегка утапливается.
Одними из самых удобных по праву считаются регуляторы с дистанционным управлением. Пульт дает возможность изменения практически из любой точки дома или квартиры. Акустические модели оказываются достоянием так называемых «умных домов». Голосовые команды, хлопки в ладоши оказываются приятным решением вопроса о контроле над осветительными приборами.
Еще один удобный вариант – подключить выключатель с диммером. Сделать это целесообразней в спальной комнате. Включать и выключать освещение можно будет при помощи обычного выключателя около входа в комнату, а возле кровати разместиться диммер, который позволит регулировать степень яркости в зависимости от пожелания и не вставая с постели. Фаза через выключатель идет к диммеру, а уже от него подается к осветительному прибору.
