Проводка света в гараж без электричества своими руками

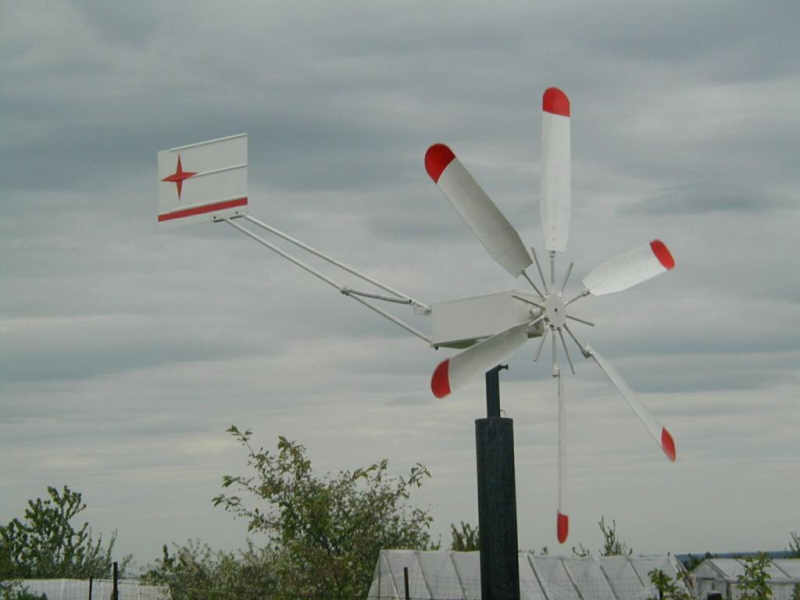

Самодельный ветрогенератор

Альтернативным вариантом автономного электроснабжения гаража и дачи в целом является установка ветряка, который также может генерировать бесплатное электричество. Можно купить уже готовое устройство, однако стоить оно будет довольно дорого. За 2-киловаттную модель придется отдать около 100 тысяч рублей. Именно поэтому мы предлагаем вам сделать ветрогенератор своими руками, благодаря которому можно будет пользоваться светом в гараже без электричества.

Единственное, что нужно учитывать – скорость ветра. Если в вашем регионе либо месторасположении участка отсутствуют сильные порывы ветра, получить бесплатную электроэнергию вряд ли получится.

Подсветка с помощью филиппинского фонаря

Кроме перечисленных выше способом автономного освещения гаражных построек некоторые автолюбители используются так называемый «филиппинский фонарь».

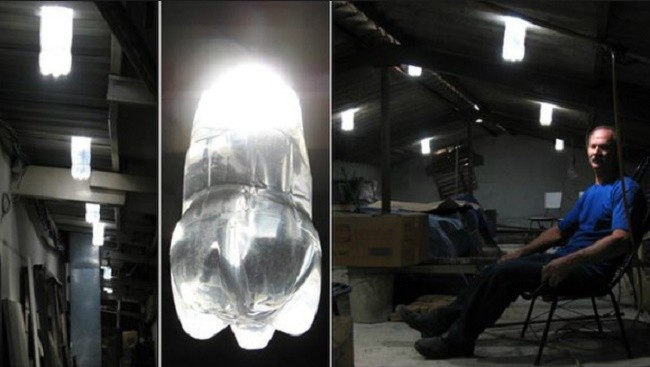

Филиппинский фонарь

Этот способ дает возможность организовать в гараже бесплатное освещение. Причем его вполне можно сделать своими руками. Филиппинский фонарь функционирует по принципу преломления света.
Изготовить такой фонарь можно из обычной пластиковой бутылки. При этом ее можно использовать как целиком, так и вырезать из нее часть.
Алгоритм изготовления филиппинского фонаря своими руками имеет следующий вид:

  • берется прозрачная пластиковая бутылка;
  • емкость хорошо моется и очищается от цветной этикетки;
  • на нее надеваем прямоугольный или круглый экран, сделанный из нержавейки или оцинковки;
  • в бутылку заливается чистая вода. Ее нужно разбавить с хлоркой. Это позволит избежать цветения жидкости и, как следствия – падения интенсивности освещения;
  • жидкость заливается таким образом, чтобы ее уровень на три сантиметра был выше установленного экрана;
  • далее такая бутылка монтируется в крышу гаражного сооружения. Сама бутылка должна крепиться на жесткое основание.

Установка филиппинского фонаря

Если крыша была изготовлена из профнастила, то просто в листе материала следует вырезать отверстие нужного диаметра. Чтобы минимизировать риск протекания крыши через отверстия, все места стыков бутылки с крышей нужно хорошо обработать силиконом или герметиком.
Использовать филиппинский фонарь в качестве дополнительного автономного освещения для гаража можно в тех регионах, где большую часть года светит солнце. Для увеличения уровня освещенности можно установить несколько таких самодельных фонариков. В пасмурную погоду такая конструкция будет давать настолько тусклый свет, что работать при нем будет опасно для жизни.
Кроме этого стоит отметить, что при нарушении последовательности изготовления филиппинского фонаря, освещение внутри гаража также будет плохим.

Как организовать освещение в гараже без электричества

Мы с вами уже рассказывали про то, как присоединить освещение в гараже. Разумеется, там все расписано отлично и ясно, но нередки моменты, когда нет возможности задействовать электричество. Это может быть его полное отсутствие или постоянное выключение, во всяком случае – это неприятно. Благодаря этому в данной заметке мы решили рассказать вам, как организовать освещение в гараже без электричества, расскажем главные способы и побеседуем о тех, которые подбирать не стоит совсем.

Чего лучше не делать

Их можно именовать хорошим способом, который по настоящему может принести результат. Но, если применять фотоэлектрические панели в гараже – это можно именовать катастрофой. Давайте только вспомним, сколько нынче стоят средние батареи, чтобы осветить автогараж и получить электричество, для проведения соответствующих работ, понадобиться заплатить за их покупку и установку около 5 тысяч долларов.

Подобная сумма считается неприемлемой, если вы даже искать в гараже регулярно. Также их необходимо регулярно вытирать от пыли и наблюдать за их состоянием. И разумеется, очень высокая возможность, что их просто похитят.

Ветряк для гаража

Способ прекрасен, но исключительно в тех регионах, в которых есть крепкий постоянный ветер. Дабы получить электричество для работы приборов, нужно ветер от 6м/с. Слабый ветер способен обеспечить освещение, но есть способы и легче.

Тут мы просто напишем два главных минуса:

  1. Тускло светят.
  2. Регулярно необходимо выносить на улицу для заряда, также быстро ломаются.

Как организовать освещение в гараже без электричества: реальные способы

Тут мы расскажем вам несколько ключевых вариантов, их все люди уже проконтролировали в работе. Любой из них рабочий, но имеет собственные конкретные плюс и минусы, давайте попробуем разобрать каждый в отдельности. Нужно узнать, как организовать подсветку дорожек для сада.

Такой способ подойдёт исключительно для тех, у кого нет возможности открывать двери солнечным днем. Установка обычная, вот так она смотрится.

Результат даёт хороший, но исключительно при солнечной погоде. Этот вариант обдумывайте заблаговременно, придется стенку разламывать, а это уже катастрофа.

Смело можно задействовать устаревший АКБ на 65 А/ч. К нему мы подсоединяем простые 12 вольтовые лед ленты или светодиодные споты. Такие светильники считаются экономными, если вам необходим свет просто включили, и сразу все начало работату.

Вот так подсоединяем ленту к аккумулятору, не забудьте исполнять полярность.

  • Хороший свет, при вашем желании добавить можно лампочек.
  • Устаревший аккумулятор имеет низкую стоимость.
  • Присоединить все между собой просто.
  • Аккумулятор понадобится регулярно заряжать, таская домой.
  • Спустя год или два он поломается.

Комбинированная осветительная система гаража

Подобный вариант мы можем назвать оптимальным, и предлагаем его применять. Что нам необходимо:

  1. LED лента или светодиодные споты на 12 Вольт.
  2. Генератор.
  3. Устаревший автомобиль аккумулятор.

Сущность подобного варианта самая обычная, подсоединяем генератор и заряжаем от него аккумулятор. АКБ подсоединяется к LED ленте и выполняет освещение, заряжать необходимо редко.

Если необходимо будет включить инструменты, то просто заводим генератор и пользуемся всеми благами. Применений можно выдумать еще пару, если у вас имеются собственные идеи, оставляйте их комментарием к данной публикации.

Заметка по теме: Как организовать освещение в гараже собственными руками.

Как организовать освещение в гараже без электричества Как организовать освещение в гараже без электричества Мы с вами уже рассказывали про то, как присоединить освещение в гараже. Разумеется, там все расписано отлично и ясно, но нередки моменты, когда нет

Действенные и эффективные способы для гаражного помещения

Самый действенный способ – тот, который не подведет в критической ситуации. Поэтому часто используют комбинацию нескольких решений, дублирование, чтобы обезопасить себя от случайностей. При грамотной реализации любой выбранный метод автономного освещения оправдает возложенные на него надежды. Главное – периодически проверять работоспособность узлов и вовремя устранять неисправности, в том числе менять изношенные АКБ.

Автомобильный аккумулятор

Батарея автомобиля питает бортовую электронику, включая освещение. Мощности хватит, чтобы дать энергию низковольтным (12 Вольт) лампам или светодиодам. Но запас электричества в данном источнике не вечен, через время батарею придется зарядить. Поэтому данный метод разумнее оставить «про запас», использовать как резервный.

Генератор

Современные производители предлагают специальные устройства для туристов и экстремалов – биотопливные генераторы энергии. Устройство питается на щепе, шишках, пеллетах, загружаемых в топливный отсек. Вырабатывает свет, тепло, нагревает воду, заряжает телефон. Главный недостаток – цена.

Комбинированная система освещения гаража

С целью повышения надежности, в том числе там, где перебои с подачей электроэнергии не редкость, бытовую сеть часто дублируют резервной, с питанием от бензогенератора или АКБ.

Так работают контуры электроснабжения там, где нужна непрерывная подача энергии. В этом случае предусматривается ручное или автоматическое переключение на резервный источник при отказе штатного.

Освещение в гараже

Кроме подключения к электрокабелю, владельцу нужно подумать и о том, как обустроить освещение.

Какие светильники выбрать для гаража?

При выборе светильников обратите внимание на 3 момента:

Световой поток должен распределяться равномерно, что позволит избежать проблем при парковке автомобиля и при ремонте повреждённого транспорта.
Схему размещения светильников предусмотрите заранее.
Обратите внимание на экономные лампочки.

Самые популярные сегодня лампы:

  • энергосберегающие;
  • светодиодные;
  • галогенные;
  • люминесцентные.

Форма лампочек может быть разной, в зависимости от желания пользователей.

Монтаж освещения

При создании схемы освещения учитывайте такие детали:

  1. В гараже рекомендуется скрытая прокладка. Если это невозможно, то можно спрятать провода в пластиковые коробы.
  2. Для потолочных светильников нужны двухжильные кабели с сечением около 2 м².
  3. Систему светильников сделайте с несколькими выключателями. К примеру, один на рабочем столе, другой – в зоне отдыха.

А вот в зоне ворот лучше сделать освещение поярче, чтобы комфортнее и проще было заезжать в гараж.

Сколько нужно светильников?

В гараж солнечный свет почти не проникает, поскольку здесь, как правило, не монтируются окна.

Основная причина отсутствия окон – желание обезопасить автотранспорт от посторонних глаз

Поэтому так важно здесь создать хорошее искусственное освещение

Одного светильника на потолке будет недостаточно. Добиться равномерного освещения поможет разделение помещения на зоны. В каждой из них устанавливаются 1-2 светильника.

Для маленького гаража подойдёт следующая схема освещения:

  1. Установка 2 светильников у ворот.
  2. Одна лампа устанавливается над столом с верстаком.
  3. Ещё один (можно несколько) светильник — над полками с инструментами и запчастями.

Рекомендуется монтировать светильники не на потолке, а на стенах, чтобы части полки не блокировали освещение.

Чаще всего владельцы предпочитают устанавливать в гараже длинные лампы, которые закрываются прозрачной крышкой.

Преимущества низкого напряжения

Как знают многие, такая опасная величина напряжения как 220 вольт применяется в бытовых сетях из-за ограниченной пропускной способности проводов и требований к малогабаритности бытовой техники. К примеру, электрический чайник той же мощности, но питаемый от сети низкого напряжения, нагружал бы проводку током, примерно в десять раз большим обычного.

Мало кто знает, что значительная часть современных бытовых приборов имеет рабочее напряжение гораздо ниже сетевого, их питание осуществляется через встроенные трансформаторы. К этой категории потребителей можно отнести и осветительные сети. В эпоху тотального отказа от ламп накаливания стало возможным пускать по осветительной сети ток низкого напряжения, но зачем это делать?

  1. Электробезопасность. Столь малое напряжение не способно нанести вред человеку, большинство даже не почувствует этого воздействия.
  2. Пожарная безопасность. Особенно для осветительных сетей, где довольно продолжительные участки кабельных линий прокладываются в легкогорючей среде с открытым доступом воздуха — в подвесных потолках. Короткое замыкание в такой сети скорее выведет из строя трансформатор, чем сожжет проводку.
  3. Сокращение числа ступеней трансформации. Известно, что дешевле установить один мощный трансформатор для всей сети, чем снабжать им каждый осветительный прибор.
  4. Экономия электроэнергии при использовании низковольтных источников света может составлять от 10% до 30%. Стоит ли говорить, что световые приборы низкого напряжения более долговечны и их не придется так часто менять.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Как выбрать кабель

Для устройства освещения в гараже можно использовать следующие виды кабельной продукции:

  • ВВГ;
  • ПУНП;
  • NYM.

Кабель ВВГ содержит от 2 до 5 медных жил. Изоляция двухслойная, выполнена из ПВХ. Используется в диапазоне температур ±50°С, производится в сечениях от 1 до 50 мм². Срок службы до 30 лет.

ПУНП — кабель из медных жил с изоляцией из ПВХ. По качеству проигрывает ВВГ, поскольку часто сечение жил не соответствует заявленному производителем. При расчете сетей нужно закладывать запас по току не менее 60%.

NYM — продукция немецких изготовителей с токопроводящими медными жилами. Имеет улучшенные характеристики. Форма сечения круглая, что упрощает герметизацию в месте ввода. Изоляция тройная, поэтому такой кабель максимально надежный.

В однофазных сетях применяются 2-3 жильные кабели, в трехфазных — 4-5 жильные. Для простоты подключения изоляция жил изготавливается цветной. На заземляющем проводнике она желто-зеленого цвета, на нулевом — белая или с голубой полоской.

Наружные работы

Разводка проводов в помещении

С самого начала стоит отметить, что для подключения гаража к центральной системе необходимо получить разрешение от соответствующих органов (Энергонадзор). Здание должно соответствовать пожарным нормам.

Внимание! Несанкционированное и некомпетентное вмешательство в электросеть опасно для здоровья и может привести к наложению большого штрафа с последующим демонтажем установленной проводки. Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража. В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством

В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством

Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража. В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством.

На картинке в предыдущем пункте были показаны два основных способа подвода силового кабеля к гаражу – по воздуху и под землей. Каждый из способов имеет плюсы и минусы, они приблизительно равнозначны при учете всех особенностей проведения работ, однако выбор все же остается за владельцем гаража:

Монтаж провода по воздуху считается простым и дешевым. Он требует промежуточных работ только в том случае, если общая длина кабеля будет более 25 метров – придется закопать еще один столб как дополнительную опору (или использовать уже существующий, не нарушив ничего из ранее установленного). Провод с одной стороны подключается к линии электропередач, а со стороны гаража подводится к трубостойке.

Металлическая конструкция устанавливается на стену гаража, к специальным элементам подключаются контакты, затем провод от них запускается внутрь трубостойки и выводится уже внутри самого гаража.

К висячему проводу предъявляются следующие требования:

  1. Если провод висит над дорогой, где проезжают машины, он должен быть расположен на высоте не менее 6 метров – так до него не достанут даже автокраны и тракторы (самая большая проблема висячих проводов).
  2. Над пешеходной зоной высота провода должна быть не менее 3,75 метров, лучше сделайте 4 для перестраховки.
  3. Трубостойка должна устанавливаться таким образом, чтобы контакты были на высоте около 3 метров – это же высота подвода кабеля к гаражу.

Надежно закрепляйте трубостойку к стене, используя мощные дюбели или анкера и все предназначенные для этого крепления, даже пару своих можете просверлить. Это конструкция с повышенной опасностью, сильные порывы ветра могут повредить ее целостность и привести к поломке или даже аварии. Для того чтобы быть уверенным в устойчивости провода на ветру, рекомендуется прикрутить его стяжками или прочной изолентой к металлической проволоке, таким образом создав проводу дополнительную упругость.

Более дорогим и трудоемким способом проложить провод будет подземный способ. От места соединения провода с контактами на столбе магистраль прокладывается сначала вниз, закрепляясь специальными стяжками. От столба к гаражу в земле копается траншея, в которую укладывается кабель. В этом случае обычные варианты не подойдут – необходима укладка бронированного кабеля, который в свою очередь прокладывается внутри металлической трубы или короба. На поверхности защиты должно быть нанесено надежное предупреждение о том, что здесь закопан кабель.

Устройство бронированного кабеля

Для такого способа прокладки магистрали необходимо изначально запланированное и реализованное отверстие в фундаменте самого гаража. Проделывать его в уже готовом строении достаточно тяжело.

Дороговизна способа заключается в том, что придется потратиться на кабель и проведение копательных работ, к тому же необходимо учитывать наличие уже проложенных магистралей в этих местах, чтобы ненароком не наткнуться на какую-нибудь трубу или провод. Однако, учитывая прочность материалов и серьезность работ, такой способ является более безопасным для кабеля, да и долговечность его вырастает в разы.

Надежная укладка силового кабеля

После того как основной кабель подведен к гаражу и его край уже находится внутри строения, открытым становится вопрос, как сделать внутреннюю разводку.

Общая или комбинированная системы освещения

Чтобы завести автомобиль и выехать из гаража, вполне достаточно недорогих потолочных светильников, создающих рассеянный свет. Такая система называется общей и обеспечивают минимальный уровень освещенности.

Если яркий свет нужен только периодически на время выполнения точных работ, целесообразно устроить в гараже комбинированную систему. Дополнительно к потолочным светильникам устанавливаются источники направленного света. Это позволяет хорошо видеть наклонные и вертикальные участки при диагностике или ремонте, не затрачивая напрасно электроэнергию на освещение большой площади.

Инструкция по проведению освещения в гараже


Пример схемы освещения гаража

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

  • Линии укладки электропроводов;
  • Монтажное место распределительного щитка;
  • Точки монтажа выключателей, узлов, розеток;
  • Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

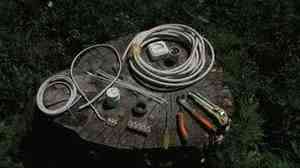

Необходимые инструменты и материалы


Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

  1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
  2. Закрепляют распределительный щиток с автоматами и счетчиком.
  3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
  4. Крепят узловые коробки, выключатели, розетки.
  5. Монтируют осветительные приборы на стены, потолок.
  6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
  7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
  8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Электричество в гараже: базовые принципы

Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник

Выбираем провод

Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.

Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей фазой, другой — нулем, а третий — землей. Маркировка кабеля указывает на количество жил и сечение каждой из них

Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение

Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.

Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с землей. В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.

Как выбрать сечение провода

Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.

Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать. При этом изоляция должна быть прочной

При этом изоляция должна быть прочной.
