Необходимые инструменты для снятия напряжения
Для снятия напряжения с конденсатора необходимо использовать определенные инструменты, которые позволят вам выполнить это действие безопасно и эффективно. Вот список основных инструментов, которые вам понадобятся:
- Изолированные перчатки: Они защитят ваши руки от электрического удара и предотвратят возможное повреждение конденсатора.
- Отвертка с изолированной ручкой: Этот инструмент позволит вам открутить крышку или отсоединить провода от конденсатора.
- Вольтметр: Он необходим для точного измерения напряжения на конденсаторе и определения, когда оно снизится до безопасного уровня.
- Соединительные провода: Используйте их для подключения вольтметра к контактам конденсатора.
Помимо основных инструментов, может потребоваться дополнительное оборудование, такое как защитные очки или шлем, если вы работаете с большими конденсаторами или в условиях повышенной опасности.
Помните, что при работе с конденсаторами необходимо соблюдать осторожность и следовать инструкциям производителя. Если вы не уверены в своих навыках или не знаете, как правильно использовать инструменты, лучше обратиться к специалисту
Разрядка конденсатора с помощью инструментов
Существует несколько методов разрядки конденсатора, которые можно осуществить с помощью различных инструментов
Важно помнить, что при работе с электрическими компонентами необходимо соблюдать меры безопасности и использовать соответствующую защитную электроопасность. Вот несколько распространенных инструментов, которые можно использовать при разрядке конденсатора
- Изоляционные перчатки: Используйте изоляционные перчатки для защиты рук от электрического тока. Они должны быть выполнены из материала, который обладает хорошей электрической изоляцией, например, резины или силикона. Перчатки должны быть чистыми и неповрежденными.
- Изолированные отвертки: Пользуйтесь изолированными отвертками для размыкания цепи и снятия проводов, соединенных с конденсатором. Проверьте инструмент на наличие повреждений перед его использованием.
- Изолированные кусачки: Используйте изолированные кусачки для отрезания проводов или отсоединения компонентов от конденсатора. Проверьте инструменты на наличие повреждений.
- Изолированные пинцеты: Используйте изолированные пинцеты для точечного снятия контактов или проводов с конденсатора. Убедитесь, что пинцеты не имеют повреждений и обладают хорошей электрической изоляцией.
Помимо перечисленных инструментов, можно также использовать изолированные провода, сопротивления, переменные резисторы и другие электрические компоненты для разрядки конденсатора
Однако важно иметь техническое понимание работы этих компонентов и правильно применять их в процессе разрядки
В целом, при разрядке конденсатора с помощью инструментов необходимо соблюдать меры безопасности и быть внимательными. Постоянно отслеживайте наличие заряда на конденсаторе и избегайте случайного касания его выводов. Если у вас нет опыта работы с электрическими компонентами, рекомендуется обратиться к специалисту, чтобы избежать повреждения компонентов или травмирования.
Зачем нужно разряжать конденсаторы?
Конденсаторы способны удерживать заряд в течение длительного периода времени. Особенно, если их схема не содержит «спускного» резистора, который избавляется от этого электрического заряда, когда устройство выключено.
Если вы соприкоснетесь с клеммами заряженного конденсатора, заряд может пройти через ваше тело. Иногда это может произойти даже на небольшом расстоянии, например, когда ваши пальцы находятся близко к клеммам, а дуга заряда заканчивается.
В зависимости от энергии в конденсаторе это может привести к легкому покалыванию, шоку, ожогам и, в худшем случае, к смерти. Последнее происходит, когда ток проходит через ваше сердце и останавливает его.
Советы и предупреждения
После того как процесс разряда завершен можно обернуть его выводы фольгой, чтобы эта радиодеталь оставалась разряженной.
Все конденсаторы со временем могут разрядиться сами через несколько дней, при условии, что они не подключены к внешним источникам питания. Но всегда лучше считать, что они находятся в заряженном состоянии и контрольная разрядка будет совсем не лишней.
Необходимо постоянно помнить, что крупные радиодетали, коммутирующие электроэнергию, очень опасны
Для работы с такими радиодеталями требуются профессиональные навыки.
При работе с электрическими устройствами всегда необходимо соблюдать меры предосторожности.
Как он работает
Если разобрать конденсатор, то его устройство довольно простое. Это два электрода разделенные диэлектрическим материалом:
- воздухом;
- керамическим материалом;
- импрегнированной бумагой.
В качестве электродов выступают обкладки конденсатора. Именно в них происходит процесс накопления электрической энергии с того момента как на обкладки подается напряжение. Если напряжение не подается, то под действием электростатического притягивания, накопленная энергия сохраняется на обкладках конденсатора.
Кондёры постоянного типа разделяют на:
- Плёночные. Состоят из трехслойной пленки по схеме электрод-диэлектрик-электрод. Плёнка сворачивается и ее помещают в корпус. Имеют широкое применение в электрических схемах приборов бытового назначения.
- Керамические. Состоят из керамических пластинок с металлическими электродами. Чтобы их разрядить, лучше применять нагрузку с большим сопротивлением.
За единицу емкости этого элемента принято считать фарад. То есть если у кондёра емкость в 1 фараду, то он способен сгенерировать 1 вольт.
В электронике и электротехнике используются элементы, емкость которых может измеряться:
- пикофарадами;
- нанофарадами;
- микрофарадами;
- миллифарадами.
Та емкость, которая указана на корпусе элемента это номинал, который практически получить невозможно. Поэтому на конденсаторе указан процентный допуск его емкости. Это надо понимать как процентное отклонение реального значения от номинального.
Советы и предупреждения
После того как процесс разряда завершен можно обернуть его выводы фольгой, чтобы эта радиодеталь оставалась разряженной. Все конденсаторы со временем могут разрядиться сами через несколько дней, при условии, что они не подключены к внешним источникам питания. Но всегда лучше считать, что они находятся в заряженном состоянии и контрольная разрядка будет совсем не лишней. Необходимо постоянно помнить, что крупные радиодетали, коммутирующие электроэнергию, очень опасны. Для работы с такими радиодеталями требуются профессиональные навыки
При работе с электрическими устройствами всегда необходимо соблюдать меры предосторожности

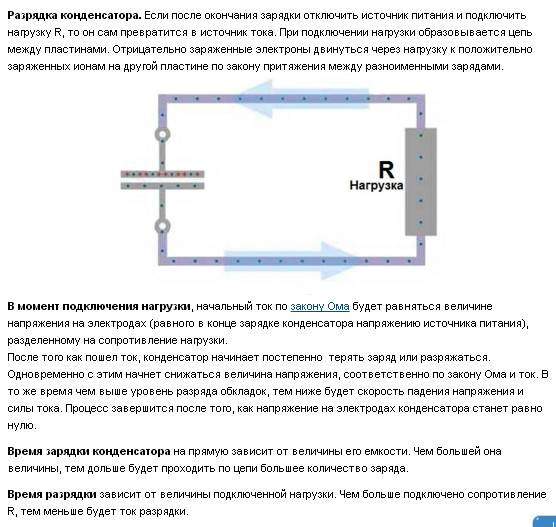

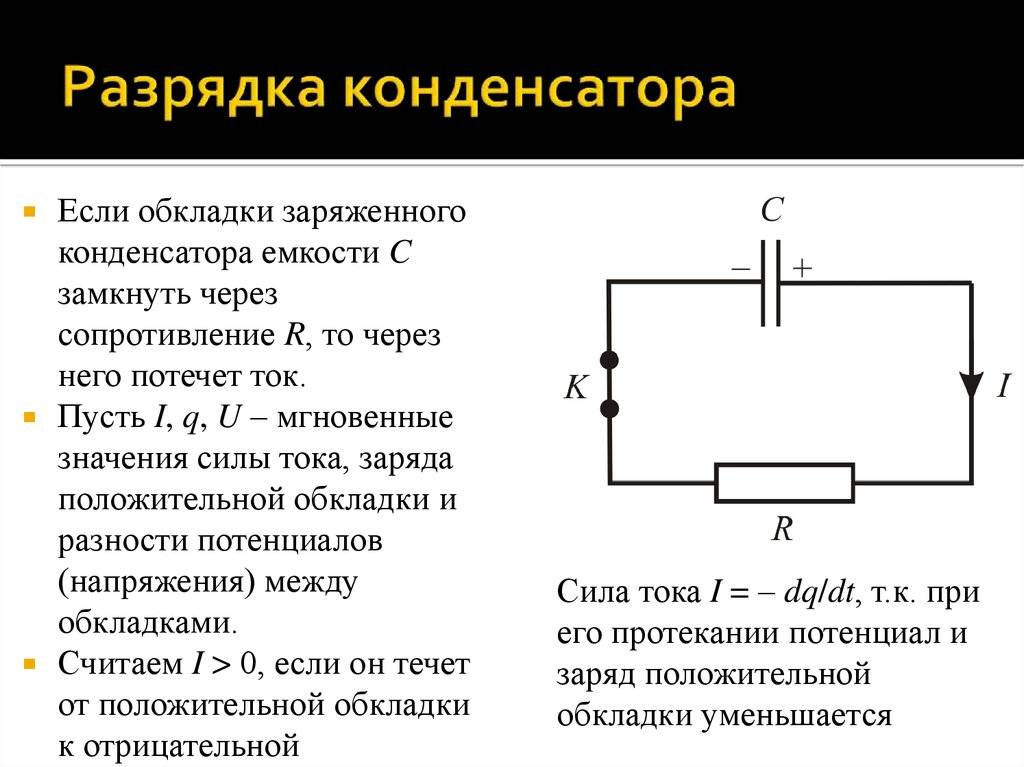

Как разрядить конденсатор
Существует несколько способов разрядить конденсатор, и выбор метода зависит от его характеристик и доступных инструментов. Рассмотрим два основных способа:
1. Использование резистора
Этот метод является наиболее распространенным и простым способом разрядки конденсатора. Для этого вам понадобится резистор с достаточно низким сопротивлением. Следуйте этим шагам:
- Отключите устройство от источника питания и убедитесь, что конденсатор отключен от цепи.
- Подключите один конец резистора к положительному выводу конденсатора, а другой конец к отрицательному выводу.
- Подождите несколько секунд, чтобы конденсатор полностью разрядился.
2. Использование изолированного отвертки или пинцета
Если у вас нет подходящего резистора, вы можете воспользоваться изолированной отверткой или пинцетом. Следуйте этим инструкциям:
- Отключите устройство от источника питания и убедитесь, что конденсатор отключен от цепи.
- С помощью изолированной отвертки или пинцета короткозамкните контакты конденсатора, соединив их на короткое время.
- Подождите несколько секунд, чтобы конденсатор полностью разрядился.
После разрядки конденсатора у вас больше не будет опасности от электрического заряда, и вы можете продолжить проводить работы безопасно и без риска повреждения компонентов или получения удара током.
Разрядка конденсатора — важный шаг при работе с электроникой и электротехникой. Это позволяет обеспечить безопасность и предотвратить повреждения компонентов. Выберите подходящий метод разрядки в зависимости от доступных инструментов и следуйте инструкциям, чтобы разрядить конденсатор полностью и безопасно.
Электрическая ёмкость
Способность устройства накапливать заряд прежде всего зависит от его ёмкости. Найти её величину можно разделив заряд, сосредоточенный на пластинах, на разность потенциалов между ними: C = q / U. Полученный результат измеряется в фарадах . Так, ёмкость в 1 фарад будет равняться значению заряда в 1 кулон создавшему напряжение на выводах конденсатора 1 вольт. Кулон — это довольно большая величина. Поэтому на практике при различных расчётах приходится иметь дело с микрофарадами (µF), нанофарадами (nF) и пикофарадами (pF).
После создания «Лейденской банки» учёные провели ряд экспериментов, направленных на увеличение количества запасаемой энергии устройством. Так было обнаружено, что если между обкладками конденсатора поместить диэлектрик, то он не только предотвращает замыкание проводников, но и влияет на ёмкость.
Пусть имеется устройство пластины которого имеют площадь S. Между обкладками размещён непроводник тока, характеризующийся диэлектрической проницаемостью ε. Это коэффициент, показывающий во сколько раз напряжённость в однородном поле меньше чем создаваемое значение теми же зарядами в вакууме.
Можно предположить, что положительный заряд будет скапливаться на левой пластине, а отрицательный на правой. Чтобы найти ёмкость конденсатора нужно воспользоваться следующей последовательностью действий:
- Найти напряжённость поля в середине устройства. Для этого каждую обкладку нужно представить, как бесконечно однородно заряженную плоскость. Тогда: E1 = σ / (2 * ε * ε0). Так как поля внутри складываются, то расчётная формула примет вид: E = σ / (ε * ε0).
- Определить поверхностную плотность зарядов. Это величина, показывающая чему равняется отношение заряда к площади, по которой он распределён: σ = q / S.
- Выразить напряжение между пластинами через заряд. Между обкладками поле однородное. Значит, напряжение можно найти умножением напряжённости на расстояние: U = E * d. Тогда, пользуясь полученными формулами для E и σ, можно записать: U = (q * d) / (ε * ε0 * S).
- Вычислить электрическую ёмкость, подставив выражения в формулу: C = q / U. В результате получится: C = (ε * ε0 * S) / d.
FAQ
Разряжается ли конденсатор сам по себе?
Да, это возможно. Конденсатор теоретически разряжается постепенно с течением времени. Долгое время неиспользуемый конденсатор должен быть пустым. В зависимости от размера и емкости конденсатор большего размера будет разряжаться дольше.
Мы не можем знать наверняка, пустой ли он, пока не проверим мультиметром.
Чем опасен конденсатор?
Конденсатор — это устройство, используемое для накопления электрического заряда. Хотя они обычно не опасны, они могут быть опасны, если с ними неправильно обращаются или они неисправны.
Если конденсатор выйдет из строя, он может очень быстро высвободить большое количество напряжения, что может привести к ожогам или даже взрывам
По этой причине важно всегда осторожно обращаться с конденсаторами и использовать их только по назначению
Как быстрее всего разрядить конденсатор?
Есть несколько разных способов сделать это. Один из способов — использовать резистор, который будет разряжать конденсатор медленнее. Другой способ – использовать инструмент для разрядки пера, который разрядит конденсатор быстрее.
Какой инструмент используется для разряда конденсатора?
Существуют различные инструменты, но лучшими из них являются изолированные отвертки, инструменты с разрядными ручками, лампочки и резисторы.
Какие инструменты и приспособления могут помочь в процессе
Для освобождения конденсаторов от накопившегося напряжения необходимо использовать специальные инструменты и приспособления. Ниже приведен список наиболее распространенных и полезных средств, которые помогут в выполнении этой задачи:
- Разрядник конденсаторов — это устройство, предназначенное для разрядки конденсаторов и снижения напряжения до безопасного уровня. Разрядникы обычно имеют различные насадки, которые позволяют работать с различными типами конденсаторов.
- Изоляционные перчатки — незаменимое средство защиты при работе с электрическими компонентами. Перчатки должны иметь соответствующую электроизоляцию и соответствовать требованиям безопасности.
- Изоляционные коврики — мягкие изолирующие подложки, которые позволяют работать с электрическими компонентами на безопасной поверхности.
- Изоляционные отвертки — отвертки с изолированными рукоятками, которые предотвращают возможность поражения электрическим током.
- Мультиметр — универсальное измерительное устройство, которое позволяет измерять напряжение, сопротивление и ток. Мультиметр может быть использован для проверки наличия напряжения на конденсаторе перед его разрядкой.
Важно помнить, что работа с электрическими компонентами может быть опасной, поэтому необходимо соблюдать все правила безопасности и иметь соответствующую подготовку перед выполнением процедуры освобождения конденсаторов от накопившегося напряжения
Об этой статье
Соавтор(ы):
Штатный редактор wikiHow
В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту. wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества. Количество просмотров этой статьи: 42 360.
Категории: Дом
English:Discharge a Capacitor
Español:descargar un condensador eléctrico (capacitor)
Italiano:Scaricare un Condensatore
Português:Descarregar um Capacitor
Français:décharger un condensateur
Nederlands:Een condensator ontladen
Bahasa Indonesia:Melepaskan Muatan Kapasitor
العربية:تفريغ شحنة مكثف
Печать
Риски при работе с накопленным напряжением в конденсаторах
При работе с конденсаторами необходимо учитывать потенциальные риски, связанные с накопленным напряжением, которое может быть опасным даже после отключения источника питания. Ниже приведены основные риски, которые стоит учитывать и адекватно управлять ими.
1. Электрический удар
Накопленное напряжение в конденсаторе может представлять опасность для человека, если он прикасается к контактам или выводам конденсатора. При попадании тока через тело человека может произойти электрический удар, который может быть опасен не только из-за ощутимой боли, но и из-за возможности вызвать серьезные повреждения внутренних органов или аритмии сердца.
2. Повреждение оборудования
Накопленное напряжение в конденсаторе может представлять опасность для оборудования. Если конденсатор подключен неправильно или оборудование не предусматривает защитные механизмы, то высокое напряжение может привести к выходу из строя различных компонентов, электронных схем или даже всего устройства в целом. В результате возможны непредвиденные расходы на ремонт или замену оборудования.
3. Потеря данных
Если накопленное напряжение распространяется на устройство хранения данных, такое как жесткий диск, то существует риск потери информации. Внезапное отключение питания может привести к повреждению файловой системы или недоступности данных
Поэтому важно регулярно создавать резервные копии данных, чтобы минимизировать потери при возможной потере энергии в конденсаторе
4. Пожар
Накопленное напряжение в конденсаторе может привести к возникновению пожара, особенно если его продолжительное время не использовать или если в окружающей среде присутствуют горючие материалы. В случае повреждения конденсатора или несоответствия техническим требованиям устройства, его использование может вызвать перегрев, возгорание или даже взрыв конденсатора.
5. Отравление
Некоторые типы конденсаторов содержат вредные вещества, такие как ртуть или кадмий, которые могут вызвать отравление при неправильном обращении с конденсаторами
При повреждении таких конденсаторов или при их неправильной утилизации может произойти выделение опасных химических веществ, поэтому важно соблюдать безопасные методы обращения с этими компонентами
Для минимизации рисков, связанных с накопленным напряжением в конденсаторах, рекомендуется соблюдать основные правила безопасности, такие как использование изоляции для руки и инструментов при работе с конденсаторами, предварительное разрядка конденсатора до начала работы, обеспечение корректного подключения и правильного использования оборудования.
Простой, но эффективный выключатель питания машины
Первая схема на этой странице предназначена для классического резисторно-конденсаторного блока, но с некоторыми изменениями.
Простая схема блока резисторов/конденсаторов
Стандартным недостатком схемы такого типа является относительно длительное время зарядки конденсатора. Но если вы готовы подождать 1 секунду, в течение которой конденсатор на 2200 мкФ заряжается до 90 процентов от максимального напряжения при использовании резистора на 220 Ом, это может быть простым и экономичным источником питания. Использование зарядки с меньшим сопротивлением пропорционально сократит время зарядки.
На верхней схеме блока питания показана схема индикатора, показывающая, когда конденсатор почти полностью заряжен. Это дополнительная функция, которую можно опустить, как показано на втором устройстве.
Чтобы повысить доступность мощности стрелочного автомата, к центральному трансформатору и конденсатору выпрямителя/фильтра можно подключить более одного разрядного устройства. Это позволит размещать более мелкие разгрузочные устройства вокруг компоновки и использовать их для управления машинами, находящимися поблизости.
Диод перед резистором 220 Ом не позволит юнитам разряжать друг друга при перебрасывании стрелок. Хотя это маловероятно при использовании питающего трансформатора подходящего размера.
Если время перезарядки не слишком важно, например, для машин, которые не часто выбрасываются, значение резистора 220 Ом можно увеличить, а его мощность уменьшить. Соответственно будет уменьшена максимальная потенциальная нагрузка на цепь
Если для выбрасывания стрелок требуется не такой большой импульсный ток, то емкость конденсатора также может быть уменьшена.
При использовании питающего трансформатора переменного тока на 16 В постоянное напряжение на конденсаторе будет составлять около 21 В, а максимальный зарядный ток будет равен 0,2 А.
Для схемы этого типа время зарядки зависит от значений используемых резистора и конденсатора. Например, если используются резистор на 220 Ом и конденсатор на 2200 мкФ, постоянная времени зарядки будет следующей.
220 Ом X 2200 мкФ = 0,484 секунды (1 постоянная времени)
Это время, за которое конденсатор достигает 63% напряжения питания. Время, необходимое для достижения примерно 86 процентов напряжения питания, составляет 2 постоянные времени.
2 X 0,484 = 0,968 секунды (2 постоянные времени)
Для практических целей время достижения напряжения питания составляет 5 постоянных времени, но переключатели должны быть в состоянии надежно включаться при 90% напряжения питания.
Немного терпения, примерно за одну секунду, базовый блок питания с резистором/конденсатором представляет собой очень эффективную и экономичную систему. Однако, если есть потребность в скорости, можно использовать один из более сложных источников.
Проверка мультиметром
При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.
Внутреннее сопротивление (проверка на пробой и обрыв цепи)
Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.
Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:
- вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
- по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).
Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:
- оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
- сразу стало бесконечно большим: обрыв вывода.
Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.
В мультиметре потенциалы распределяются так:
- порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
- порт «V/ Ω» — положительный: принято включать красный щуп.
При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.
При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:
- замеряют сопротивление исправного конденсатора;
- то же самое выполняют для исследуемого элемента;
- сравнивают скорость изменения показаний на мультиметре.
Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.
Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.
Способ разряда зависит от емкости:
- малая (низкое напряжение): закорачивают выводы отверткой;
- большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.
Резистор удерживают инструментом с изолированными ручками.
Емкость
Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».
Конденсатор подключается двумя способами:
- у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
- у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».
При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.
Мультиметр
Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.
Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.
При отсутствии функции определения емкости, конденсатор проверяют так:
- Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
- Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.
Измеритель настраивается следующим образом:
- черный щуп включен в порт «COM»;
- красный — в порт «V/Ω»;
- переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.
Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

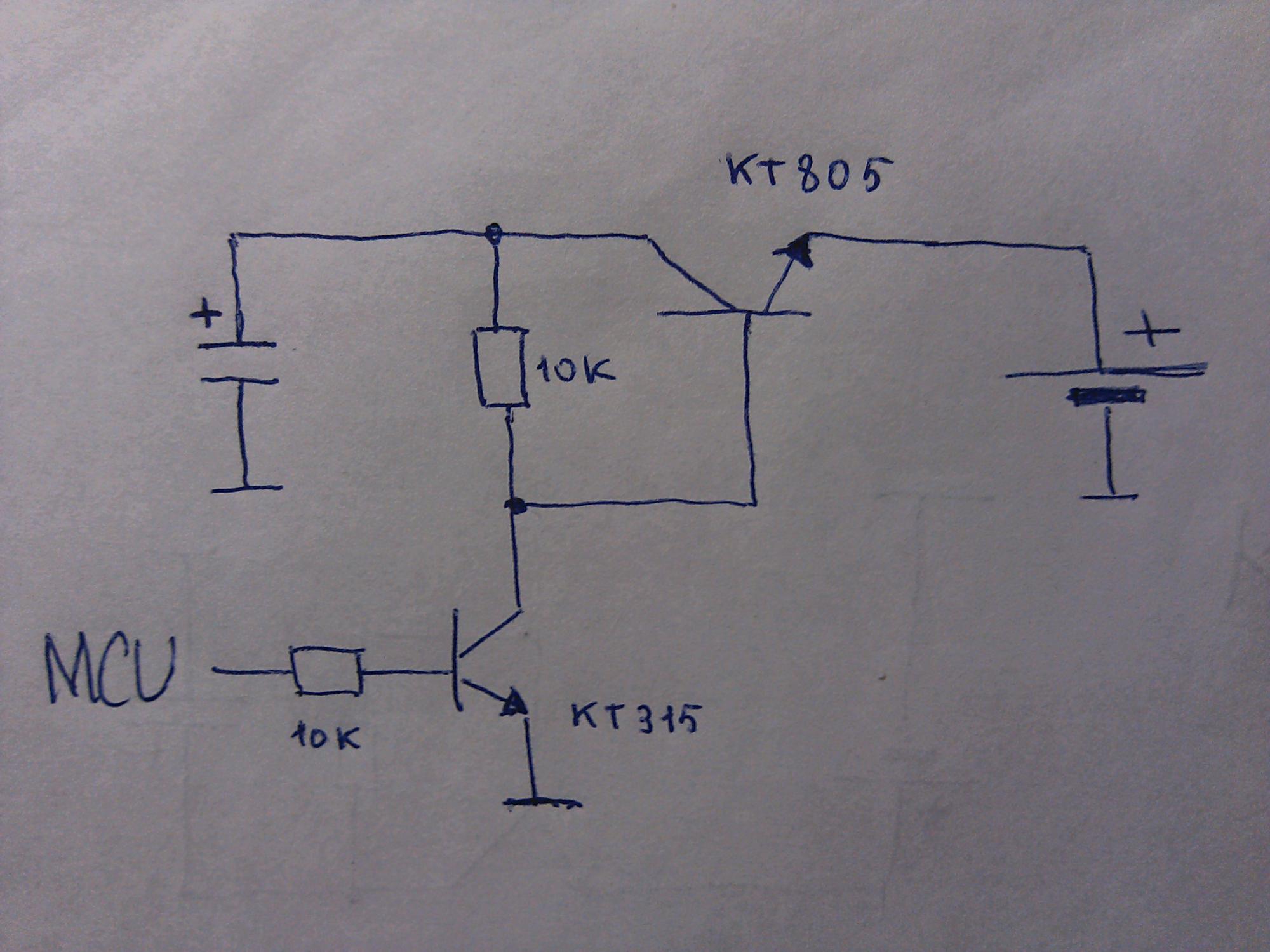

Автоматическая разрядка конденсатора
В области электроники и электротехники существуют различные методы разрядки напряженного конденсатора. Один из таких методов — это автоматическая разрядка.
Автоматическая разрядка конденсатора осуществляется с помощью специального устройства, которое обеспечивает безопасное и эффективное разряжение энергии, накопленной в конденсаторе. Данное устройство обычно называется разрядным резистором или разрядным ключом.
Принцип работы автоматической разрядки заключается в подключении разрядного резистора к клеммам конденсатора после отключения источника питания. Разрядный резистор представляет собой элемент с высоким сопротивлением, который позволяет постепенно разрядить конденсатор. Этот процесс осуществляется путем превращения энергии, хранящейся в конденсаторе, в тепло электрического тока, который постепенно распределяется по разрядному резистору.
Преимущества использования автоматической разрядки конденсатора:
- Безопасность: автоматическая разрядка обеспечивает безопасность работы с высоконапряженными конденсаторами, предотвращая возможность получения электрического удара или поражения электрическим током;
- Эффективность: автоматическая разрядка позволяет быстро и полностью разрядить конденсатор, сохраняя его в желаемом низком напряжении без необходимости использования внешних источников питания или специализированных устройств;
- Простота использования: разрядной резистор обычно подключается автоматически при отключении питания, что не требует дополнительных действий со стороны оператора.
Важно отметить, что автоматическая разрядка конденсатора является одним из важных элементов безопасности при работе с электрическими устройствами, содержащими конденсаторы. Поэтому перед проведением любых работ с конденсаторами необходимо убедиться в наличии и правильной работе разрядного устройства, а также соблюдать все соответствующие меры безопасности
Шаг 3: Правильное обозначение и отключение электрооборудования
Перед началом процесса разрядки конденсатора необходимо обеспечить безопасность, правильно обозначив и отключив электрооборудование
Возьмите на себя следующие меры предосторожности:
Изучите докуметацию. Внимательно прочитайте руководство пользователя и техническую документацию электрооборудования, с которым вы работаете. Найдите информацию о процессе отключения и обозначении электрооборудования.
Отключите электрооборудование. Следуйте инструкциям, указанным в документации, для правильного отключения электрооборудования. Это может включать выключение питания, отключение кабелей или соединений.
Обозначьте электрооборудование. После отключения обозначьте электрооборудование таким образом, чтобы другие люди могли увидеть, что оно находится в процессе обслуживания или отключено. Используйте яркие легко видимые знаки или этикетки, чтобы предупредить других о опасности.
Время разряда конденсатора калькулятор
Слово «конденсатор» переводится с латинского как «сгущение». Поэтому устройство, позволяющее получить однородное электрическое поле, и было названо эти термином. В физике существует чёткое определение такого прибора. Согласно ему, конденсатором называется система из двух плоских проводников расстояние между которыми гораздо меньше их размеров. Первым таким устройством стала «Лейденская банка».
В 1745 году голландец Питерван Мушенбрук и его ученик Кюнеус в городе Лейдене собрали прибор в форме банки предназначенный для хранения и накапливания зарядов. Устройство содержало следующие компоненты:
- стеклянный цилиндр;
- внешнюю и внутреннюю оболочки;
- деревянную пробку;
- проволочный проводник.
Оболочки покрывали сосуд примерно на две трети и были выполнены из листового олова. Через пробку обеспечивающую герметичность банки проходил металлический стержень. Касаясь подводника заряженным телом, учёный передавал заряды в ёмкость. При соприкосновении электроны перемещались на проводник и накапливались на электроде. В итоге одна обкладка конденсатора заряжалась положительно, а другая — отрицательно.
Как оказалось, такая конструкция была способна накапливать запас электричества. Изобретение первого конденсатора привело к более глубокому изучению природы электричества. С его помощью стало возможным разобраться в поведении диэлектриков и проводников, понять механизм разделения зарядов.
С физической точки зрения, в устройстве проходят следующие процессы. Две разделённые пластины заряжаются частицами с разным знаком. Вектор напряжённости положительно заряженного проводника направлен от него во все стороны. При этом силовые линии, которые создаются между обкладками не зависят от расстояния, одинаковые по модулю и направлению. Поэтому с внешней стороны отрицательной пластины создаётся такое же поле, но с линиями входящими в неё.
Так как заряды на электродах одинаковые, то напряжённость поля внутри обкладок равняется E = E1 * E2 = 2E1 = 2E2. Снаружи силовые линии направлены друг на друга, поэтому суммарное значение энергии за пластинами равняется нулю.
Как разрядить высоковольтные неполярные конденсаторы без ущерба самим конденсаторам?
Имеется порядка 450VAC 700мкФ (параллельно соединённые) неважно где и как, главное имеем заряженные конденсаторы и их нужно разрядить. Вариант с замкнутыми выводами сразу мимо – это рано или поздно убьёт конденсаторы, а заряжаться и разряжаться будет часто
Разряд должен происходить за 1-3 минуты максимум
Zero # 2017.09.30 07:01 0
Ответы пользователя:счет 0 : 0 ничего не влепят
Ну дык используй шунт на несколько килоом или около, в чём проблема?
Oxotnick # 2017.09.30 20:45 0
Ответы пользователя:Запросто….
Резистор 100 кОм 2Вт параллельно кондерам
Oлeнькa # 2017.10.01 11:40 0
Ответы пользователя:Балотелли по любому)
а через резистор не пробовали? Время разряда на 95 % (те до 5% остаточного заряда) t = 3 RC
Kradun # 2017.10.01 18:44 0
Ответы пользователя:Двухколесное ****
Это отнюдь не высоковольтные конденсаторы…
DolmakimiOglan # 2017.10.02 01:06 0
Ответы пользователя:Загорится.
Во время работы в сети 220 В, как пускового конденсатора в двигателе, через него пойдет ток не менее 50 А. Емкостное сопротивление конденсатора 700 мкФ будет около 4-5 Ом. Поэтому, игра не стОит свеч. Можно разряжать через резистор Ом на 30,желательно Ватт на 10. В лампе-вспышке используется конденсатор 800 мкФ, 450 В и разряжается он почти коротким замыканием и ничего! Учитывая огромную площадь пластин конденсатора, опасность есть только для подводящих к ним проводников. Да, и то, она, скорее всего, преувеличена.
Elvis # 2017.10.02 06:54 0
Ответы пользователя:Зачем обращать внимание на бывшего шахматиста, у которого поехала крыша?
ну)))) есле надо скажите- аб не отв- прям))))) – прилюдно воот!!!! vivalostioz # 2017.10.02 23:26 0
Ответы пользователя:Бесплатное образование и медицина…практически нет, редкий продукт в редких салатах в редкие праздничные столы)…Яндекс в помощь!
Через резистор 5-10 кОм
BOKSYOR # 2017.10.03 01:05 0
Ответы пользователя:Леди Гага
700мкф/450в???? Две последовательно соединенные лампы ватт на60-100 и вся проблема… или резистор 500ом 10 ватт даже простой проволочный! Искр не увидешь даже зато безболезненно для кандеров и самого резистора… он даже не нагреется.. сам так делал когда ночью паял накопитель а все спали…. кстати: нихера кандеру не будет и от кз !!!Если неполярный! Проверено годами )))
Убeй_Meня_Heжнo # 2017.10.03 05:19 0
Ответы пользователя:Просто воспользовалась случаем для коррекции фигуры – и нашим, и вашим.
Это большая емкость, коротить нельзя, резистор около 10 – 50 ком можно снабдить тиристором, нажал кнопку, и проблемы нет….
Zoot # 2017.10.03 05:51 0
Вопросы пользователя:Почему перед операцией обязательно раздеваться до гола перед студентами, я может не хочу чтобы на меня пялились?Я постоянно нервничаю из-за работы, не сплю толком, худею. Работаю учителем в школе и работа очень стрессоваяЧто лучше i5 8400 или Ryzen 5 2600?
собственно штангой с резистором и разряжают..
ПEPBИ3ЦИK # 2017.10.03 09:33 0
Ответы пользователя:У вас горит крыша – звоните 01! Вам нужна крыша – звоните 02! У вас поехала крыша – звоните 03! Вам нужна……нет.. они сами исчезают куда-то)
Сопротивлением перемкни.
BRIQADIR # 2017.10.04 13:55 0
Ответы пользователя:ненавистью…Найти песню по вашей информации трудно. Попробуйте программы для распознавания музыки онлайн: Tunatic,…Топором по башке
Посовeтую вам почитать вот это
WARLOCK # 2017.10.05 12:17 0
Ответы пользователя:”…люди перестали… ” Люди, представь себе, и не начинали.
2 лампы накаливания 220в 100Вт последовательно. тумблер включил – пошла разрядка, заодно и индикация. Потухли полностью – значит разрядились
KRUTOY # 2017.10.06 00:29 0
Ответы пользователя:Хочет побыстрее, что бы бухнуть в дороге…Смотришь в прицел …целишься …стреляешь .. БИНГОО …а нет промазал ( вот так работает прицел :D…Ооо, его взгляд влюблённых глаз, может испепелить…
Пусковой 700мкф… Это двигатель 7,5 квт. Как у тебя сеть то выдержит. Там пусковым током всю линию просадит, что соседи по всей улице возмутятся….
Опасности при разрядке пускового конденсатора
1. Отключите питание и исключите возможность случайного подключения. Перед началом работы с пусковым конденсатором необходимо убедиться, что питание отключено и источник электричества не может быть случайно включен. Это предотвращает случайные разряды и обеспечивает безопасную среду для работы.
2. Проверьте состояние конденсатора и его заряд. Перед разрядкой конденсатора нужно убедиться, что он не поврежден или неправильно подключен. Также следует измерить его заряд с помощью мультиметра, чтобы определить, насколько он заряжен. Это поможет избежать непредвиденных последствий при разрядке.
3. Используйте специальные инструменты и средства защиты. Для безопасной разрядки пускового конденсатора рекомендуется использовать специальные инструменты, такие как разрядник или изоляционные перчатки. Это снижает риск поражения электрическим током и помогает защитить себя от возможных опасностей.
4. Держитесь на безопасном расстоянии. При разрядке пускового конденсатора необходимо стоять на безопасном расстоянии от него, чтобы избежать получения электрического удара. Зона разрядки должна быть ограничена и закрыта для посторонних лиц, чтобы исключить возможность случайной травмы.
Всегда помните, что работа с электрооборудованием может быть опасной, и соблюдение правил безопасности является крайне важным. Если вы не уверены в своих навыках или не знаете, как правильно разряжать пусковой конденсатор, лучше обратиться к специалисту, чтобы избежать серьезных последствий.
