Монтаж распаечной коробки для наружной и скрытой проводки

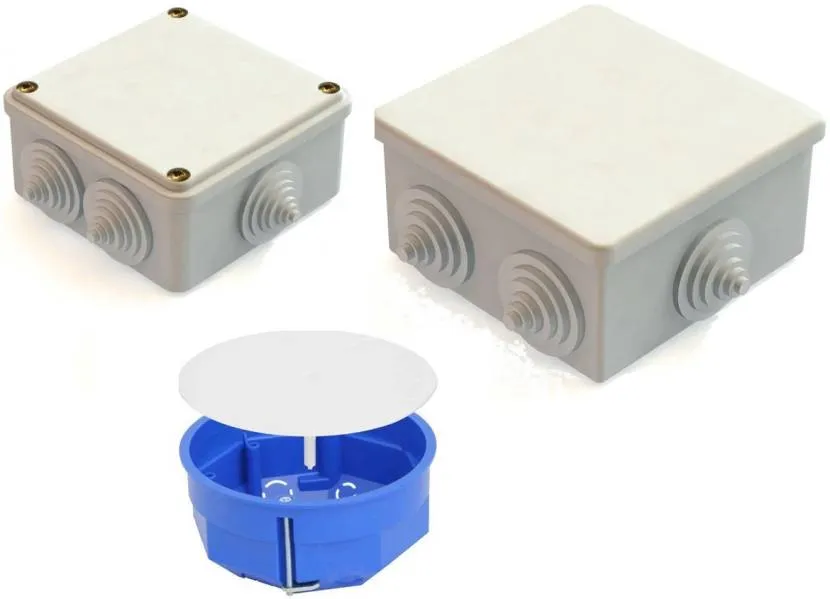

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки Ø сверла/коронки в (мм)Глубина коронки, в (мм)
Super HARD15/10070-150
Диам Алмаз25/600
Bosch20/162
DeWalt25/152
Энкор6880

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку.  статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Монтаж распаечных коробок

Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий

Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей. Скрытую коробку монтируем непосредственно в стену

Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

  • Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
  • Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом

  • К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
  • Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
  • При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
  • Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
  • Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Монтаж распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).

Рис. 7.23. Снизу к распределительнойкоробке подходит питающий кабель, которыйрасщепляется на несколько отходящих проводов

Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).

Рис. 7.24. Распределительные коробкирасполагаются по схеме одна за другой,они соединены общим питающим кабелемпри коробочной схеме расключения

В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.

Рис. 7.25. Трубы должны входитьв электромонтажные коробки на 1-3 см

Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70-100 мм (рис, 7.26). Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку

Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис, 7.27).

Рис. 7.27. Распределительная коробка со снятойкрышкой

После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.

Монтаж в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).

Рис. 7.28

Установочная коробка для полых стен:обратите внимание, на какую глубину она должнавходить

Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис, 7.29).

Рис. 7.29. Монтаж распределительной коробкив гипсокартонной перегородке

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис, 7.30). Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис, 7.31).

Рис. 7.30. Крепление установочной коробкив полой стене

Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

Внутренняя классификация

Применяются распределительные коробки для электропроводки на любом объекте, который обслуживается энергосетью. Коммуникации представлены различными по характеристикам кабели с проводами, которые протягивают по зданию различными способами.

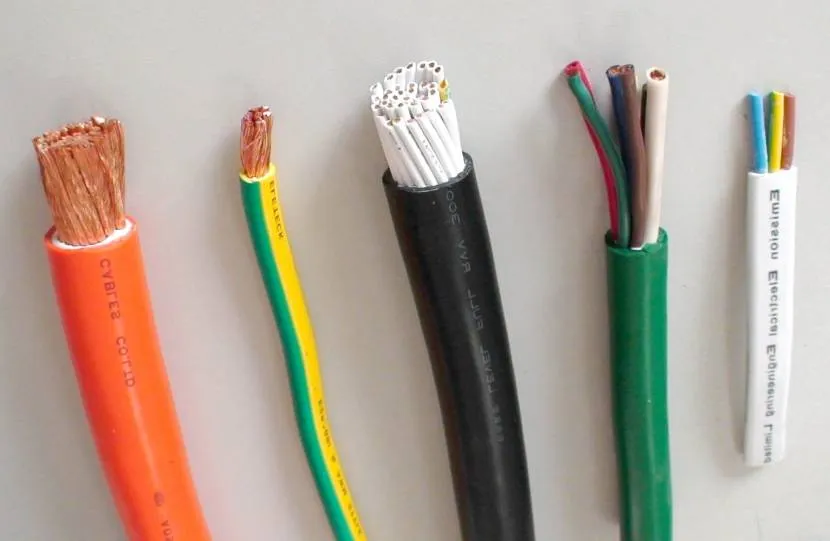

Кабельная продукция для энергоснабжения зданий Источник newstes.ru

Поэтому для каждого конкретного разветвления имеются свои нормативы и требования. Они касаются и электрических распред-коробок.

Способ монтажа

Протягивается энергосеть внутри и снаружи здания двумя способами: поверх и внутри архитектурных конструкций. Для первого случая применяются накладные короба. Крепить их к основанию можно посредством задней стенки. Либо крепеж располагается внутри изделия, либо снаружи посредством монтажных выступов с отверстиями под саморезы.

Для скрытой электропроводки существует два типа коробок. Одни погружаются в предварительно сформированное посадочное место в монолитном основании. Фиксация корпуса выполняется посредством штукатурного раствора быстрого затвердевания. Второй вариант предназначен для конструкций из листовых обшивочных материалов. Здесь вдоль наружных стенок коробки имеются лапки с винтами для крепления корпуса к полотну.

По материалу

Внутренние и наружные распред-коробки изготавливаются из металла или пластика. Для производства первых используется луженая листовая сталь или заготовки из сплавов на основе алюминия.


Металлическая распаячная распредкоробка Источник el-deco.ru

Прообразами таких изделий считаются консервные банки, в которых формировались аккуратные отверстия с помощью сверла. Но в отличие от них современные образцы отвечают различным техническим требованиям включая инертность к коррозии.

К плюсам металлических изделий относятся:

  • устойчивость к различного рода механическому воздействию;
  • длительная стойкость к открытому пламени, замораживанию без деформации корпуса;
  • долговечность (зависит от инертности к коррозионным процессам).

Пластик применяется жесткий, чтобы короб сохранял форму после механической нагрузки. Это может быть полиамид, полипропилен, фторопласт. Материал превосходит металл по малому весу, стойкости к коррозии, стоимости. Также преимуществом является высокая сопротивляемость электрическому току, то есть полимер считается хорошим изолятором.


Пластиковые электрические распределительные коробки Источник gorazd25.ru

Физические параметры

Распредкоробка для электропроводки изготавливается с круглым, квадратным или прямоугольным поперечным сечением. Первые чаще используются для установки в монолитных конструкциях. Это обосновано техникой формирования посадочного места – с помощью алмазной коронки путем сверления. Здесь удобно скрывать контактные соединения небольшого количества проводов, что актуально для отведения выключателя либо розетки от основного кабеля.

Квадратные и прямоугольные короба применяются чаще для наружной установки. В них проще распределить несколько контактных соединений. Поэтому здесь формируется больше разветвлений, чем в круглых аналогах.

В таблице рассмотрены стандартные размеры распределительных коробок для электропроводки из полипропилена.

Сечение (в мм)Глубина (в мм)
Круглая
7050
8050
Круглая IP55
6540
Квадратная IP54
85*8535
Квадратная IP55
70*7040
80*8040
100*10050
Прямоугольная IP54
80*4335
Прямоугольная IP55
120*8050
150*11070
190*14070
200*14075
240*19090
240*19590
300*22090
380*300120

В жилом секторе наиболее востребованными считаются три варианта квадратных коробок. Это IP54 100*100*50 мм, IP55 80*80*40 мм, IP65 88*88*53 мм. Круглые из представленных в таблице все применяются.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

  • Осветительная;
  • Розеточная;
  • Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Установка распаечной коробки

Сотрудники «Домашние мастера» выполняют монтаж всех типов распаечных коробок в стены из гипсокартона, кирпича или бетона.

Наиболее часто используются распаечные коробки из:

  • полипропилена (пластика);
  • металла.

Они могут иметь квадратную или круглую форму и предназначаться для обслуживания наружной и внутренней проводки. Для помещений с повышенным уровнем влажности предусмотрены специальные герметичные коробки.

Процесс установки, сложность, продолжительность и стоимость зависят от следующих факторов:

  • материала обрабатываемых стен;
  • общего количества точек;
  • сложности доступа к месту установки.

Перед началом работ по монтажу электрики обязательно принимают во внимание:

  • общую схему электрической проводки;
  • минимальную длину проводов от узлов соединения до точек потребления;
  • высоту стен.

Установка выполняется в пять этапов:

  • составление точного плана проводки дома или квартиры;
  • подготовка отверстия в стене (для коробок внутренней установки);
  • подготовка штроб (канавок, по которым прокладываются провода);
  • прокладка проводки;
  • расключение проводов (соединение проводов и проверка цепи на работоспособность).

Только электрик-специалист обеспечит правильное выполнение всех этапов, что сделает обслуживание распределительной коробки незатруднительным в дальнейшем, а также гарантирует отсутствие коротких замыканий вследствие ненадежной изоляции проводов.

Монтаж распаечных коробок

Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий

Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей

Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

  • Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
  • Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Часто задаваемые вопросы

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Плюсы и минусы использования в электромонтаже

Некоторые высказываются против использования распределительных коробок в жилых и общественных зданиях. Считают, чем меньше промежуточных соединений в электрической цепи, тем она безопаснее. Но если проводка выбрана с учетом токовой нагрузки, выполнено в соответствии со всеми действующими правилами, то электрическая цепь тоже может считаться надежной.

Автономная линия к каждой розетке не гарантирует абсолютной безопасности и вызовет существенное увеличение расходов на кабельную продукцию.

Гораздо целесообразнее выполнить установку монтажных коробок, а сэкономленные средства потратить на современные аппараты защиты — например на то, чтобы .

Нельзя выделить минусы или плюсы распределительных коробок в зависимости от вида и исполнения. Если в конкретном помещении или электроустановке коробки по назначению, исполнению и степени защиты выбраны в соответствии с ПУЭ, имеют сертификат соответствия, то они будут обеспечивать надежное и безопасное функционирование электрической цепи.

Источники

  • https://www.TopDom.ru/articles/repair_furnish/montazh_podrozetnikov_i_raspaechnykh_korobok.htm
  • https://balashiha.d-mastera.ru/montazh-raspaechnoj-korobki/
  • https://balashiha.masterabyta.ru/uslugi-elektrika/montazh-raspaechnyh-korobok/
  • https://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke
  • https://220.guru/electroprovodka/provoda-kabeli/soedinenie-v-raspredelitelnoj-korobke.html
  • https://kachestvolife.club/elektrika/kak-pravil-no-smontirovat-raspredelitel-nuyu-korobku

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Соединение проводов внутри коробки

Монтируется электрическая линия по заранее продуманной схеме. Все нагрузки и сечения элементов просчитываются на стадии планирования, а практическая часть выполняется таким образом:

  • Со всех концов проводов снимают изоляцию на 2 сантиметра;
  • Если у кабеля двойной слой защиты, верхний счищают на 5 см;
  • Соединение проводков производится по цвету, это легко и просто;
  • Пассатижами каждую скрутку обжимают, затем заматывают изолентой или надевают колпак из пластмассы;
  • Соединить провода в распределительной коробке с клеммами можно зажимом, когда на одной пластине зажимается скрутка такого же цвета.

Затем все соединения проверяются, аккуратно распределяются и коробка закрывается крышкой.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

  1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
  2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
  3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
  4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

Назначение и применение


Ответвительная коробка KF 0202 B, Hensel Существует много разновидностей ответвительных коробов. Они могут отличаться по форме, размерам, материалу изготовления. Однако задача у них одна – скрыть содержимое от разрушающих факторов окружающей среды. Каждая модель оснащена крышкой.

Применяется электромонтажная конструкция не только в домашних условиях, но и в промышленности для крепления и ответвления проводов при установке скрытой проводки. Есть практика монтажа таких конструкций при проведении открытой проводки, но внешний вид при этом оставляет желать лучшего.

Основные задачи, которые стоят перед устройством:

  • Защита от механического, термического и химического воздействия.
  • Эстетичное оформление электромонтажа кабелей в местах соединения токопроводящих жил.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Монтирование коробок в ПВХ и МДФ панели и не только

Количество разнообразных материалов, используемых при современном строительстве, поражает.

Стоит знать о некоторых нюансах каждого материала, чтобы грамотно выполнять процесс монтирования подрозетников.

Гипсокартон

При установке коробов в гипсокартонных стенках не потребуются перфоратор и раствор. Работа будет выполняться в несколько раз быстрее в сравнении с монтажом подрозетников в стенах из бетонной составляющей или кирпича.

Нужно приобрести специальные коробки, имеющие дополнительные лапки, позволяющие обеспечить лучшее крепление к листу гипсокартона. После выполнения разметки сделать отверстия можно дрелью с коронкой либо обычным сверлом. Затем нужно вывести наружу провод и продеть в подрозетник, после чего вставить в отверстие. На нем следует затянуть болты от лапок для регулировки.

Если присутствует риск выпадения коробки из отверстия, можно предварительно к гипсокартону изнутри приклеить лист фанеры или другого плотного и не крошащегося материала. Все остальные этапы (присоединение механизма розетки) стандартны.

Дерево

Выполнение скрытой проводки в доме, изготовленном в основном из деревянных составляющих, — не дешевое удовольствие. Согласно требованиям ПУЭ, провод установки никогда не должен контактировать с деревом.

Провода в процессе монтирования следует уложить в железные трубы, а стыки с подрозетником тщательно загерметизировать. Не следует забывать и про заземление, для чего потребуется дополнительно приварить крепежный болт на концы труб, сходящихся в коробке. Для обеспечения дополнительной защиты дно отверстий можно проложить асбестом.

ПВХ и МДФ панели

Современные подоконники или лоджии часто выполняются из поливинилхлорида и выступают местом установки розеток.

Чтобы осуществить данный процесс быстро, надо приобрести коробки под розетки с распорными ножками. Для дополнительного крепежа следует купить саморезы. На этапе сборки следует заранее проложить питающий кабель.

При монтировании целого комплекса устройств всегда следует придерживаться расстояния между розетками в 71 мм. Чтобы соблюсти данное расстояние до миллиметра, можно самостоятельно изготовить оригинальный шаблон. Для этого надо взять любой жесткий материал (трубопрофиль, алюминиевая рамка) и выполнить разметку по центру ребра, где будут крепиться подрозетники.

С этой целью необходимо найти центр с помощью рулетки и карандашом отметить линию. По готовой линии надо сверлить отверстия сверлом по металлу. После нужно рулеткой отмерить расстояние между отверстиями коробки и в соответствии с ним просверлить вторую точку. Аналогично выполнить отверстия и для остальных коробов. Чтобы не совершать столько манипуляций, можно просто приобрести трафарет для подрозетников.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
