Электропроводка в деревянном доме своими руками — пошаговая инструкция

Инструменты и комплектующие

Перед началом проведения работ необходимо подготовить все нужные инструменты и дополнительные детали, чтобы ускорить процесс. Инструменты должны быть с изоляционными ручками. Рекомендуется иметь под рукой нож для работы с электропроводкой, пассатижи и отвертки разного диаметра.

Обязательный элемент — электрощиток. Изготовлен он может быть из металла, иногда используется прочная пластмасса. Первый вариант для деревянного строения более предпочтителен. Размеры его различные, поскольку зависят от количества проводов и кабелей, которые будут подключаться. Необходим также электрокабель. Имеет значение не только его толщина, но и количество жил, тип изоляции и внешняя оболочка. Лучше брать изделие из меди, поскольку оно будет лучше проводить электрический ток.

Рекомендуется также заблаговременно рассчитать количество розеток и выключателей в соответствии с потребностями. Для внешней проводки понадобятся также специальные кабель-каналы. Когда получено разрешение на прокладку внутреннего типа, следует позаботиться о приобретении гофротрубы из металла.

Для расчета количества необходимых материалов необходимо учесть все электрические приборы и площадь дома. За номинальную единицу берется показатель в 60 квадратных метров. В случае его превышения на каждый последующий метр потребуется увеличение стандартного количества кабелей и проводов на 1%.

Меры безопасности для деревянного дома

Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:

  • некачественное соединение жил (такие контакты потом начинают греться);
  • использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
  • неиспользование металлических гильз и распределительных коробок;
  • применение несоответствующих требованиям кабелей;
  • неправильный подбор сечения жил и параметров защитных приборов;
  • использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.

Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

Использовать пластиковые рукава запрещено

Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.

Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.

При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.

Пошаговая инструкция

Перед началом монтажных работ рекомендуется обратить внимание на вход линии в дом. На протяжении многих лет напряжение от электроприборов увеличивается, и старые кабели не могут справиться с такой нагрузкой

Помимо этого, на них постоянно воздействует солнечный свет и другие внешние факторы.

Как правило, основной кабель входит в дом через деревянный чердак и защищен только резиновой оболочкой. Со временем она портится, появляются трещины. Именно поэтому при прокладывании проводки рекомендуется сначала позаботиться о внешнем входе. Существует два способа, позволяющие исправить ситуацию.

Первый предполагает заземление провода на глубине 1 метра, возведение специальной площадки и установку табличек, предупреждающих об опасности. Второй — менее затратный и требует использования самонесущего изолированного провода, который отличается продолжительным сроком службы (25 лет).

Следует также учесть, что подключение внутренней проводки к внешней линии осуществляется только на улице и после всех подготовительных работ. Если работы проводятся для обеспечения электроэнергией нового дома, рекомендуется дождаться его усадки, чтобы избежать последующей деформации коробки.

Кабель, коробки и розетки

Первым этапом будет укладка основного кабеля, который будет соединять выключатели и розетки с главным источником. Следует кабель нарезать на куски, длина которых на 20 см превышает расстояние от выключателя к розетке.

Затем эти две точки соединяются кабелями, но не закрываются. Следующими этапами будут:

  1. Монтирование распределительных коробок, из которых провода будут расходиться к выключателям и розеткам. Количество их определяется еще на этапе планирования.
  2. Все провода из одной комнаты входят в коробку, но располагаются в ней так, чтобы был исключен контакт между ними. Для этого используются специальные колпачки. Коробка может иметь несколько отверстий для входа определенного количества проводов.
  3. Концы каждого провода соединяют между собой посредством скручивания и накладывания изоленты.
  4. В конце необходимо вмонтировать розетки и выключатели непосредственно в стену с предварительной укладкой изоляции из алюминия или асбеста.

Освещение и щиток

Как правило, в деревянных домах используется несколько типов осветительных приборов: встроенные, накладные и уличные. К их монтированию необходимо отнестись ответственно. Внутренние светильники и бра стоит устанавливать только на подготовленную алюминиевую площадку, которая считается оптимальным вариантом для обеспечения пожарной безопасности.

При покупке осветительных приспособлений к ним обычно прилагаются контакты для подключения к электропроводке в доме

Рекомендуется уделить внимание устройству распределительного щитка. После входа в помещение главный кабель направлен к нему без каких-либо ответвлений

Щиток представляет собой коробку из металла или пластика, внутри которой находится опломбированный счетчик и автомат, предотвращающий замыкание. Устанавливается также дополнительный автомат на 16 или 25 А, самостоятельно отключающий питание дома с целью предотвращения возгорания проводки в случае резкого повышения напряжения.

Некоторые владельцы устанавливают в щиток устройство защитного отключения, срабатывающее при появлении утечки на каком-либо участке проводки. Стоимость его высока, и многие пренебрегают этим элементом.

Последним этапом будет установка заземления. Специалисты настоятельно не рекомендуют новичкам заниматься такими работами, поскольку необходима точность и соответствие всем правилам. Даже если владелец дома самостоятельно монтирует проводку в доме, заземление лучше доверить профессионалам.

Проводка закрытого типа прокладывается аналогичным способом, только кабель помещается в металлическую трубу. Перед окончательной обшивкой стен рекомендуется вывести все провода для заземления.

Монтирование проводки своими руками — сложная и ответственная работа, от качества которой зависит функционирование всех электроприборов и безопасность домочадцев. При прокладке проводов в деревянном доме рекомендуется соблюдать все правила, чтобы исключить вероятность возникновения аварийных ситуаций. В случае появления трудностей необходимо обратиться к специалисту.

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

  • Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
  • Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.

Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

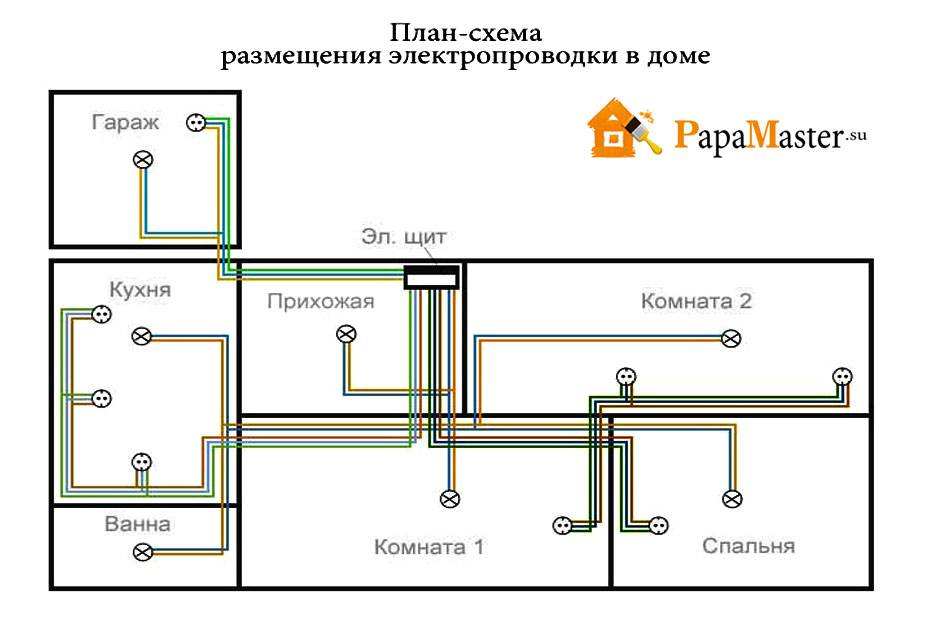

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

  • От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
  • В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
  • Используя металлическую проволоку, арматура соединяется между собой.
  • От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
  • На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Разметка местоположения приборов, а также кабеля

Следующим шагом после составления проекта следует разметка линий кабеля, а также мест, где будут установлены выключатели, розетки и иное оборудование. При нанесении разметки нужно все тщательно спланировать, чтобы в дальнейшем не приходилось вносить какие-либо изменения. Кабели должны проходить так, чтобы они не мешали расположению мебели. Удобней всего разместить кабель в специальных каналах, тогда он точно не будет вам мешать и портить внешний вид помещения.

Канал может обладать любым рисунком, что позволяет подобрать его под любой интерьер. В случае с деревянным домом необходимо подобрать рисунок, который будет подходить под дерево. Дополнительно к каналам приобретаются тройники, особые заглушки, а также переходники.

Материалы и инструменты

Провода и кабели


кабель

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.
Трехжильный провод

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.

Розетки и выключатели


Розетка

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

  • открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
  • Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль

Монтажные и распределительные коробки

коробки

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.

Приспособления для прокладки кабелей и проводов

защиты проводов и кабелей

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.

Устройство защитного отключения

УЗО

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

Основные требования

Для постоянного жилья деревянные дома сегодня почти никто не строит. Это связано с дороговизной и другими неудобствами, а также снижением запасов сырья. Тем не менее дачи из дерева считаются самыми теплыми и уютными, поэтому многие отдают предпочтение именно такому варианту. Деревянные дома отличаются повышенной пожароопасностью, и требования к прокладке проводов и кабелей несколько отличаются. Для того чтобы избежать аварийных ситуаций, которые часто наблюдаются при самостоятельном монтировании проводки, рекомендуется изучить определенные требования:

  1. Следует полностью исключить риск самовозгорания и передачи огня на строение в случае короткого замыкания. Для этого применяются кабели с качественной изоляцией и защитной оболочкой. Щит лучше устанавливать в отдельном помещении, где стены обшиты негорючими материалами.
  2. Настоятельно рекомендуется исключить нагревание проводов даже при интенсивной нагрузке. С этой целью составляется схема, рассчитывается суммарная мощность всех электрических приборов в доме. Только потом можно выбирать тип кабеля, отвечающий требованиям. Заблаговременное проектирование поможет избежать различных аварийных ситуаций.
  3. Необходимо также исключить возможность поражения электрическим током домочадцев или животных. При использовании некачественных материалов и ошибках в прокладке кабелей такие ситуации довольно распространены.
  4. Электропроводку рекомендуется прокладывать открытым способом, поскольку только так можно беспрепятственно обслуживать некоторые участки в случае необходимости. Для закрытого типа потребуется разрешение специалистов.
  5. Использование ПВХ-гофры в деревянных сооружениях не рекомендуется, но иногда применяется.
  6. Каждая группа в электросети должна иметь собственный автоматический выключать. Это поможет избежать повышенной нагрузки, перегрева кабелей и возгорания проводки.

Пошаговая инструкция по монтажу

 Заводим ввод через наружную стену дома или через фундамент в ВРУ, предварительно выбрав для него место с открытым доступом со всех сторон и на расстоянии не менее метра от источников воды (труб горячей и холодной воды, отопления и канализации).
 Если в доме несколько этажей, то на каждом из них монтируем ЩУ в доступном месте, желательно строго друг над другом для удобства прокладывания кабелей питания между ними.
 Размечаем или делаем ниши под выключатели, розетки и распределительные коробки.
 Монтируем кабельные изделия (гофрированная или круглая труба из металла или пластика, короб) на стене или в простенках (скрытая проводка) и по деревянным конструкциям.
 Протягиваем провода от розеток, выключателей и точек освещения к распредкоробкам при помощи заранее протянутого троса. К ним подводим питающий провод и соединяем со ЩУ.
 После завода кабелей в распределительные коробки, ВРУ и ЩУ делаем разделку концов и соединяем скрученные провода при помощи сварки или пайки и соединительными клеммами (пример клеммы WAGO).
 Присоединяем все концы проводов к автоматам и другим приборам.

Многожильные провода обязательно обжимаем контактными клеммами, потом присоединяем к устройству.

Монтаж электросчётчика

Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:

  • наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
  • внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).

Скрытая проводка в деревянном доме

Более трудоемкой, но наиболее эстетичной и надежной является скрытая проводка в деревянном доме. К такому виду монтажа следует отнести прокладку проводов в специальных кабельных каналах, закрепляемых на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести каналы, имеющие цвет и фактуру дерева. Такие изделия очень хорошо выглядят на стенах из бруса, бревен или досок.

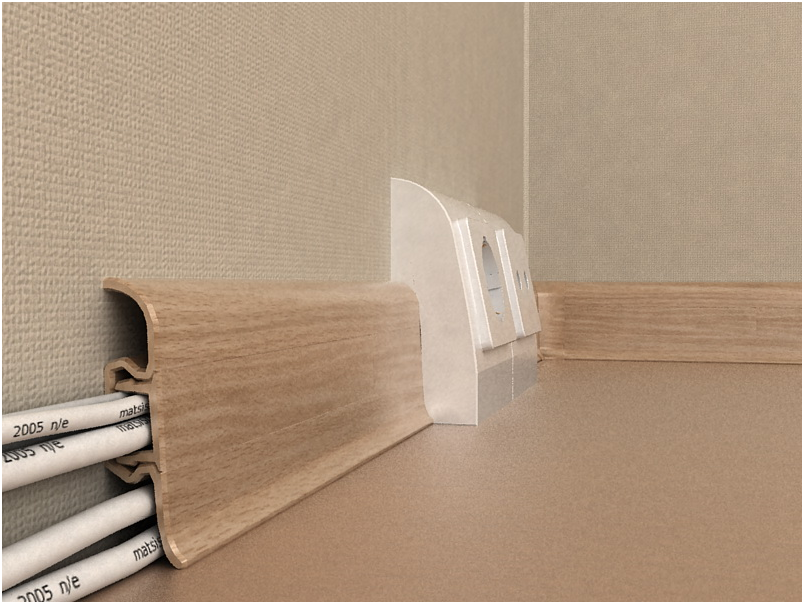

К скрытой разводке кабеля относят и разводку в электротехническом плинтусе. Такой плинтус изготавливается из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подводки кабеля от плинтуса к розетке или выключателю используют либо кабельные каналы, либо укладку между несущей стеной и декоративной отделочной панелью.

Укладка кабеля в металлическом шланге или пластиковой гофрированной защитной трубе используется для скрытой разводки электропитания. Она производится в пространстве между несущей деревянной стеной и декоративной облицовочной настенной панелью.

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова: выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

  • повреждение изоляции проводов, которое возникает при прокладке кабеля
  • повышение нагрузки на электропроводку
  • использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Монтаж проводов в пластиковых кабель-каналах

  1. азмечается трасса монтажа провода, выбирается его оптимальное сечение и размер пластикового кабель-канала. Затем крышка с канала снимается и нижний короб крепится к стенам с помощью саморезов с шагом в 40-50 см.
  2. В точках соединения проводов устанавливаются распределительные коробки.
  3. Для установки розеток и выключателей используется наружный способ монтажа. Крышки с них снимаются, а основание прикручивается к стене с помощью саморезов.
  4. Все провода укладываются в кабель-канал и закрываются верхней крышкой. По схеме концы провода соединяются между собой в распределительных коробках. Затем они подключаются к розеткам, выключателям и автоматам.

Проводка в кабель-каналах

Устройство заземления

Для заземления проводки необходимо взять 3 металлических прута длиной по 3 м и 3 уголка по 1 м для соединения штырей.

Возле дома выкопать траншею треугольной формы размерами 100х100х100 см и глубиной около 30 см.

По углам вбить прутья или уголки и соединить их между собой метровыми отрезками с помощью сварочного аппарата.

В одном углу сделать отверстие и с помощью болта прикрутить проводник заземления проводки, который затем вывести в распределительный щит и подсоединить к заземляющей шине. К ней же подсоединить все жилы заземления проводов.
